HASZNÁLATI ÚTMUTATÓ EW2F527BE ELECTROLUX

Üdvözöljük az Electrolux honlapján! Köszönjük, hogy a mi készülékünket választotta.

A fenntarthatóság iránti törekvésünk jegyében csökkentjük a papíralapú nyomtatványok mennyiségét, és teljes használati útmutatókat teszünk elérhetővé az interneten. Az Ön teljes használati útmutatója itt érhető el: electrolux.com/manuals Használattal kapcsolatos tanácsokat, prospektusokat, hibaelhárítási-, szerviz- és javítási információkat itt kérhet: electrolux.com/support

Vásároljon tartozékokat, segédanyagokat és eredeti pótalkatrészeket a készülékhez itt: electrolux.com/shop

A változtatások jogát fenntartjuk.

TARTALOM

1. BIZTONSÁGI INFORMÁCIÓK.... 35
2. BIZTONSÁGI UTASÍTÁSOK....37
3. TERMÉKLEÍRÁS 40
4. MÜSZAKI INFORMÁCIÓ 41
5. ÜZEMBE HELYEZÉS 41
6. KEZELÖPANEL 44
7. VÁLASZTÓGOMB ÉS NYOMÓGOMBOK 45
8. PROGRAMOK 47
9. BEÁLLÍTÁSOK 52
10. MINDENNAPI HASZNÁLAT ....53
11. ÁPOLÁS ÉS TISZTÍTÁS 56
12. FOGYASZTÁSI ÉRTÉKEK 60
13. GYORS ÚTMUTATÓ 61
14. RIASZTÁSI KÓDOK ÉS A LEHETSÉGES HIBÁK....65
15. KÖRNYEZETVÉDELMI TUDNIVALÓK....66

1. ⚠BIZTONSÁGI INFORMÁCIÓK

A készülék üzembe helyezése és használata előtt gondosan olvassa el a mellékelt útmutatót.

A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Az útmutatót tartsa biztonságos és elérhető helyen, hogy szükség esetén mindig a rendelkezésére álljon.

1.1 Gyermekek és kiszolgáltatott személyek biztonsága

• Ezt a készüléket 8 év feletti gyermekek, csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező felnőttek, illetve megfelelő tudással vagy gyakorlattal nem rendelkező személyek csak felügyelet mellett, vagy abban az esetben használhatják, ha megfelelő oktatást kaptak a készülék biztonságos használatára, és megértik az esetleges veszélyeket.
• A 3 és 8 év közötti gyermekek, illetve a súlyos, komplex fogyatékossággal élő személyek állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében.
• 3 évesnél fiatalabb gyermekek kizárólag folyamatos felügyelet mellett tartózkodhatnak a készülék közelében.
• Gondoskodni kell a gyermekek felügyeletéről, hogy ne játsszanak a készülékkel.
• Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően ártalmatlanítsa.
• A mosószereket tartsa távol a gyermekektől.
• A gyermekeket és a háziállatokat tartsa távol a készüléktől, amikor az ajtaja nyitva van.
• Ha rendelkezik gyermekbiztonsági zárral a készülék, akkor azt be kell kapcsolni.
• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.

1.2 Általános biztonság

- Ez a készülék kizárólag háztartási típusú, mosógépben mosható ruhák mosására szolgál.

- Ezt a készüléket háztartási célú, beltérben történő használatra tervezték.

- Ez a készülék használható irodákban, szállodai vendégszobákban, panziókban, vendégházakban és más hasonló szálláshelyeken, ahol a használat nem haladja meg a háztartási használat (átlagos) szintjét.

- Ne változtassa meg a készülék műszaki jellemzőit.

• A készülék maximális töltete 7 kg. Soha ne lépje túl a programhoz tartozó megengedett legnagyobb töltetet (lásd a „Programok” című fejezetet).
• Az üzemi víznyomás értékének a vízhálózat készülékcsatlakozási pontjánál 0,5 bar (0,05 MPa) és 10 bar (1 MPa) között kell lennie.
• Ügyeljen arra, hogy a készülék alsó részén levő szellőzőnyílást a készülék alatti szőnyeg, lábtörlő vagy egyéb padlóburkoló tárgy ne zárja el.
• A készülék vízhálózatra történő csatlakoztatásához használja a mellékelt, új tömlőkészletet vagy a márkaszerviz által biztosított egyéb új tömlőkészletet.
• A régi tömlőket tilos újra használni.
• Ha a hálózati kábel megsérül, azt a gyártónak vagy a márkaszerviznek vagy más hasonlóan képzett személynek kell kicserélnie, nehogy elektromos veszélyhelyzet álljon elő.
• Bármilyen karbantartás előtt kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozódugót a csatlakozóaljzatból.
• A készülék tisztításához ne használjon nagy nyomású vízsugarat és/vagy gözt.
• Tisztítsa meg a készüléket egy nedves kendővel. Csak semleges tisztítószert használjon. Ne használjon súrolószert, súrolószivacsot, oldószert vagy fém tárgyat.

2. BIZTONSÁGI UTASÍTÁSOK

2.1 Üzembe helyezés

i

Az üzembe helyezést az érvényes helyi/országos előírásokkal összhangban kell elvégezni.

• Távolítsa el az összes csomagolóanyagot, a szállítási csavarokkal, gumiperselyekkel és műanyag alátétekkel együtt.
• A szállítási rögzítőcsavarokat tartsa biztonságos helyen. Amennyiben a készüléket a jövőben szállítani kell, ezeket

vissza kell szerelni, hogy a dob rögzítésével megakadályozzák a készülék belsejének sérülését.

• A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig használjon munkavédelmi kesztyűt és zárt lábbelit.
• Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat.
• Ne helyezzen üzembe, és ne is használjon sérült készüléket.
• Ne helyezze üzembe a készüléket olyan helyen, ahol a hőmérséklet 0 °C alá

süllyedhet, vagy ahol ki van téve az időjárásnak.

• A készülék üzemeltetésének helyén a padló vízszintes, sík, stabil, hőálló és tiszta legyen.
• Gondoskodjon arról, hogy keringeni tudjon a levegő a készülék és a padló között.
• A készülék végleges elhelyezési pozíciójában ellenőrizze a felület megfelelő vízszintességét vízmértékkel. Ha a felület nem teljesen vízszintes, a lábak emelésével vagy süllyesztésével biztosítsa a vízszintes helyzetet.
• Ne telepítse a készüléket közvetlenül padlóösszefolyó fölé.
• Ne permetezzen vizet a készülékre, és óvja az erősen párás környezettől.
• Ne helyezze üzembe a készüléket olyan helyen, ahol az ajtaját nem lehet teljesen kinyitni.
• Ne tegyen a készülék alá zárt edényt azért, hogy az esetleg a készülékből szivárgó vizet összegyűjtse. A használatra javasolt felszerelésekkel kapcsolatban forduljon a márkaszervizhez.

2.2 Elektromos csatlakozás

FIGYELMEZTETÉS!

Tüz- és áramütésveszély.

• FIGYELEM: A készüléket úgy tervezték, hogy az épületben lévő földelőcsatlakozáshoz kell telepíteni/ csatlakoztatni.
• Mindig megfelelően felszerelt, áramütés ellen védett aljzatot használjon.
• Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek.
• Ne használjon hálózati elosztókat és hosszabbító kábeleket.
• Ügyeljen a hálózati csatlakozódugó és a hálózati kábel épségére. Amennyiben a készülék hálózati vezetékét ki kell cserélni, a cserét márkaszervizünknél végeztesse el.

• Csak az üzembe helyezés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba. Ügyeljen arra, hogy a hálózati dugasz üzembe helyezés után is könnyen elérhető legyen.

• Nedves kézzel ne érintse meg a hálózati kábelt és a csatlakozódugót.

• A készülék csatlakozásának bontására, soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.

2.3 Víz csatlakoztatása

• A belépő víz hőmérséklete nem haladhatja meg a 25 °C-ot.
• Ügyeljen arra, hogy ne okozzon sérülést a vízcsöveken.
• Mielőtt új vagy hosszabb idő óta nem használt csövekhez csatlakoztatja javítás vagy új eszköz (pl. vízóra stb.) felszerelése után a készüléket, addig folyassa a vizet, amíg az teljesen ki nem tisztul.
• A készülék első használata közben és után ellenőrizze, hogy nem látható-e vízszivárgás.
• Ne használjon hosszabbítótömlőt, ha túl rövid a bemeneti tömlő. A befolyócső cseréje érdekében forduljon a márkaszervizhez.
• A készülék kicsomagolásakor előfordulhat, hogy víz folyik a kifolyócsőből. Ezt az okozza, hogy a készüléket víz segítségével ellenőrzik a gyárban.
• A kifolyótömlő maximum 400 cm-es hosszig bővíthető. Forduljon a márkaszervízhez a másik kifolyócsővel és a hosszabbítással kapcsolatban.
• Ügyeljen arra, hogy a vízcsap könnyen hozzáférhető legyen az üzembe helyezés után.

2.4 Használat

FIGYELMEZTETÉS!

Személyi sérülés, áramütés, tűz, égési sérülés vagy a készülék károsodásának veszélye áll fenn.

• Kövesse a mosószer csomagolásán feltüntetett biztonsági utasításokat.
• Ne tegyen gyúlékony anyagot vagy gyúlékony anyaggal szennyezett tárgyat a készülékbe, annak közelébe, illetve annak tetejére.
• Ne mosson olajjal, zsírral vagy egyéb zsíros anyaggal erősen szennyezett ruhaneműt. Ez károsíthatja a készülék

gumi alkatrészeit. Az ilyen ruhaneműt a készülékbe helyezés előtt mossa ki kézzel.

• Hogy elkerülje a készülék műanyag és gumi alkatrészeinek károsodását, ne használjon illatosítószert.
• Ne érintse meg az ajtóüveget, amikor egy program működik. Az üveg forró lehet.
• Ellenőrizze, hogy minden fémtárgyat eltávolított-e a ruhákból.

2.5 Szolgáltatások

• A készülék javítását bízza a márkaszervizre. Mindig eredeti cserealkatrészt használjon.
• Kérjük, ne feledje, hogy a házilagos vagy nem szakértő által végzett javítás biztonsági következményekkel járhat, és érvénytelenítheti a jótállást.
• Az alábbi cserealkatrészek legalább 10 évig elérhetők a modell gyártásának megszűnése után: motor és a motor szénkeféi, erőátvitel a motor és a dob között, szivattyúk, lökésgátlók és rugók, mosódob, dobcsillag és a hozzá tartozó golyóscsapágyak, fűtőberendezések és fűtőelemek, beleértve a hőszivattyúkat, csővezetékek és a kapcsolódó szerelvények, beleértve a tömlőket, szelepeket, szűrőket és túlcsordulásgátlókat, nyomtatott áramköri lapok, elektronikus kijelzők, nyomáskapcsolók, termosztátok és érzékelők, szoftver és firmware, beleértve a szoftver visszaállítását, ajtó, ajtózsanér és tömítések, egyéb tömítések, ajtózár egység, műanyag kiszolgáló egységek,

mint például mosószeradagolók. Az időtartam elképzelhető, hogy hosszabb az Ön országában. További információkért, kérjük, látogasson el a weboldalunkra.

• Kérjük, ne feledje, hogy ezen cserealkatrészek némelyikét kizárólag szakértő szerelő szerezheti be, és nem mindegyik alkatrész társítható minden modellhez.
• A termékben található izzó(k)ra és a külön kapható pótizzókra vonatkozó tudnivalók: Ezek az izzók arra készültek, hogy megfeleljenek a háztartási készülékekben fennálló szélsőséges fizikai feltételeknek, mint például hőmérséklet, rezgés, magas páratartalom, illetve arra használatosak, hogy jelezzék a készülék működési állapotát. Nem alkalmasak egyéb felhasználásra, valamint helyiségek megvilágítására.

2.6 Ártalmatlanítás

FIGYELMEZTETÉS!

Sérülés- vagy fulladásveszély áll fenn.

• Bontsa a készülék elektromos- és vízhálózati csatlakozását.
• A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.
• Szerelje le az ajtókilincset, hogy megakadályozza gyermekek és kedvenc állatok készülékdobban rekedését.
• A készüléket az elektromos és elektronikus berendezésekre (WEEE) vonatkozó helyi rendeleteknek megfelelően tegye a hulladékba.

3. TERMÉKLEÍRÁS

3.1 Készülék áttekintése

1 Munkafelület
2 Mosogatószer-adagoló
3 Kezelőpanel
4 Ajtófogantyú
5 Adattábla
6 Lábak a készülék vízszintbe állításához.

7 Vízleeresztő tömlő
8 Befolyócső-csatlakozás
9 Áramvezeték
10 Szállításhoz használt rögzítőcsavarok
11 Tömlötartó

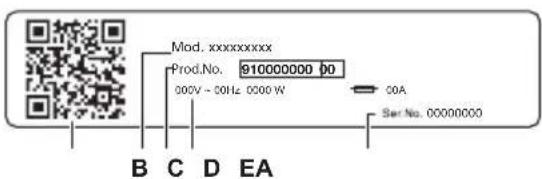

Az adattábla jelentése:

A. QR-kód
B. Modellnév
C. Termékszám
D. Elektromos besorolás
E. Sorozatszám

Olvassa be a készüléken található QR-kódot, hogy regisztrálja a terméket, és a legtöbbet hozza ki belőle.

• Hozzáférhet a készülék adataihoz, dokumentációihoz és cikkeihez a legjobb funkciók használatáról (a felhasználói kézikönyv a(z) electrolux.com/manuals résznél is rendelkezésre áll)
• Használati tanácsok, hibaelhárítás, szerviz- és javítási információk (a következő címen is rendelkezésre áll: electrolux.com/support)
• Tartozékok, kopóeszközök és eredeti pótalkatrészek vásárlása a készülékhez (a(z) electrolux.com/shop részen is rendelkezésre áll)

4. MÜSZAKI INFORMÁCIÓ

Méretek Szélesség / magasság / teljes mélység 59,6 cm /84,7 cm /57,6 cm
Elektromos csatlakozás Feszültség		230 V
	Összteljesítmény	1900 W
	Olvadóbiztosító	10 A
	Frekvencia	50 Hz
A szilárd részecskék és a nedvesség bejutása elleni védelmet a védőburkolat biztosítja, kivéve ahol az alacsony feszültségű részeket nem védi ez burkolat		IPX4
Víznyomás Minimális		0,5 bar (0,05 MPa)
	Maximális	10 bar (1 MPa)
Víz betáplálás 1)		Hideg víz
Maximális töltet Pamut 7 kg

1) Csatlakoztassa a vízbefolyó-tömlőt egy 3/4" -os csavarmenetes csaphoz.

5. ÜZEMBE HELYEZÉS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

5.1 Kicsomagolás

1. Nyissa ki az ajtót. Szedje ki az összes tárgyat a dobból.

A készülékhez mellékelt tartozékok az adott modelltől függően eltérhetnek.

1. Helyezze a csomagolóanyag egy darabját a készülék mögé a padlóra, majd fektesse óvatosan rá háttal a készüléket.

Vegye ki az alsó lapot.

Ne fektesse a mosógépet a homloklapjára.

1. Állítsa vissza a készüléket függőleges helyzetbe. Vegye ki a hálózati kábelt és a kifolyócsövet a csőtartókból.

Előfordulhat, hogy víz folyik a kifolyócsőből. Ennek oka, hogy a mosógépet a gyárban vizsgálatnak vetették alá.

1. Távolítsa el a három szállítási rögzítőcsavart, és húzza ki a műanyag távtartókat.

Célszerű megőrizni a csomagolást és a szállítási rögzítőcsavarokat arra az esetre, amikor szállítani kell a készüléket.

1. A felhasználói kézikönyv zacskójában található sapkákat illessze a nyílásokba.

5.2 Üzembe helyezési információk Elhelyezés és vízszintezés

A készülék megfelelő beállításával kiküszöbölheti a működés közben fellépő rezgést, zajt és a készülék mozgását.

1. A készüléket kemény, egyenletes padlófelületen kell elhelyezni. A készüléknek vízszintben és szilárdan kell állnia. Ellenőrizze, hogy nem ér-e a készülék falhoz vagy másik készülékhez, és hogy a levegő áramlása megfelelő-e a készülék alatt.

2. A vízszintbe állításhoz lazítsa vagy húzza meg a lábakat. Minden lábnak szilárdan kell állnia a padlón.

FIGYELMEZTETÉS!

A szint beállításához ne helyezzen kartonpapírt, fát vagy hasonló anyagot a készülék lába alá.

A befolyócső

VIGYÁZAT!

Ellenőrizze, hogy a tömlők nem sérülteke, és hogy nincs-e a csatlakozásoknál szivárgás. Ne használjon hosszabbítótömlőt, ha túl rövid a bemeneti tömlő. A bementi tömlő cseréjével kapcsolatos tájékoztatásért forduljon a márkaszervizhez.

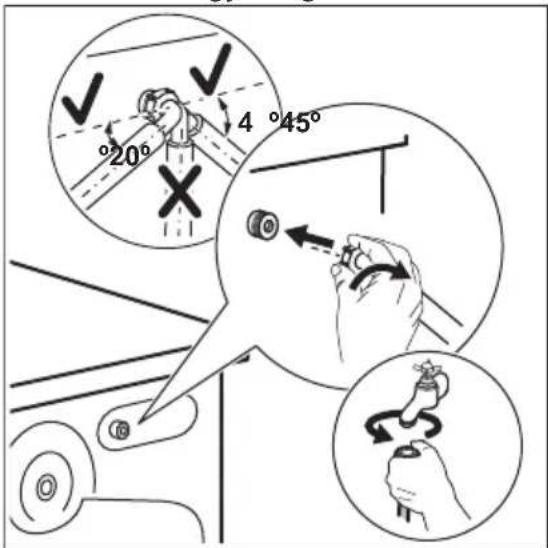

1. Csatlakoztassa a víz bemeneti tömlőjét a készülék hátuljához ha szükséges. Általában már gyárilag be van szerelve.

1. A vízcsap helyzetétől függően a tömlőt balra vagy jobbra vezesse el. Ügyeljen arra, hogy a bemeneti tömlő ne legyen függőleges helyzetben.

2. Amennyiben szükséges, a tömlő megfelelő helyzetbe igazításához lazítsa meg a hollandi anyát.

3. Egyes modellek vízmegállító eszközzel ellátott befolyócsövet is tartalmazhatnak. Ez megakadályozza a tömlő természetes öregedése miatti szivárgását. Az ablak szektorában ez a hiba látható A. Ha ez történik, zárja el a vízcsapot, és forduljon a hivatalos szervizközponthoz a tömlő cseréjével kapcsolatos információkért.

1. Csatlakoztassa a HIDEG víz bemeneti tömlőjének másik végét a 3/4"-os menettel ellátott hidegvíz-csaphoz.

FIGYELMEZTETÉS!

A belépő víz hőmérséklete nem haladhatja meg a 25 °C-ot.

Vízkivezetés

A kifolyótömlő végének legalább 60 cm és legfeljebb 100 cm közötti magasságban kell elhelyezkednie.

A kifolyótömlő maximum 400 cm-es hosszig bővíthető. Forduljon a márkaszervizhez a másik kifolyótömlő és a hosszabbító megvásárlása érdekében.

A kifolyótömlő csatlakoztatása különböző módokon történhet:

* A pótalkatrészek előzetes értesítés nélkül cserélhetők.

Biztosítsa, hogy a kifolyótömlő egy hurkot képezzen, mivel így megelőzheti, hogy a szifonban levő részecskék a készülékbe jussanak.

Csatlakoztassa a kifolyótömlő végét a szifonhoz, majd rögzítse egy szorítóbilinccsel. Biztosítsa, hogy a kifolyótömlő egy hurkot képezzen, mivel így megelőzheti, hogy a

szifonban levő részecskék a készülékbe jussanak.

A tömlőt közvetlenül a helyiség falában lévő beépített lefolyócsőhöz csatlakoztassa, és egy bilinccsel szorítsa meg.

A műanyag tömlővezető nélkül, egy mosogatószifonhoz csatlakoztatva - Nyomja

be a kifolyótömlő végét a szifonba, és rögzítse egy szorítóbilinccsel.

A kifolyócső „U” alakúra hajlítható, és a műanyag vezető köré helyezhető. Egy mosogató peremére akasztva - rögzítse a tömlővezetőt a vízcsaphoz vagy a falhoz.

Ügyeljen arra, hogy a műanyag tömlővezető ne tudjon mozogni a készülék szivattyúzásakor, és hogy a kifolyótömlő vége ne merüljön a vízbe. Ekkor ugyanis a szennyes víz visszajuthat a készülékbe. Vásároljon tartozékokat a hivatalos szállítótól.

Egy szellőzőlyukkal ellátott állócsőre csatlakoztatva - illessze a kifolyótömlőt közvetlenül a lefolyócsőbe vagy az állócsőbe.

A kifolyótömlő végének mindig szellőznie kell, azaz a lefolyócső belső átmérőjének (min. 38 mm - min. 1,5") meg kell haladnia a kifolyótömlő külső átmérőjét.

5.3 Elektromos csatlakozás

A telepítés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba.

Az ehhez szükséges elektromos adatok az adattáblán és a „Műszaki adatok” c. fejezetben találhatók. Ellenőrizze, hogy ezek megfelelőek-e a hálózati tápfeszültséghez.

Ellenőrizze, hogy a háztartási elektromos berendezés elbírja-e a szükséges maximális terhelést, figyelembe véve az esetlegesen használatban lévő egyéb készülékeket is.

Csatlakoztassa a készüléket egy földelt aljzathoz.

Az elektromos kábel a készülék üzembe helyezése után legyen könnyen hozzáférhető.

A készülék üzembe helyezéséhez szükséges bármely elektromos szereléshez vegye fel a kapcsolatot a márkaszervizzel.

A gyártó semmilyen felelősséget nem vállal a fenti biztonsági szabályok be nem tartásából adódó károk, illetve sérülések esetén.

6. KEZELÖPANEL

6.1 Kezelőpanel leírása

1 Programválasztás
2 Kijelző
3 Time Manager érintógomb
4 Delay Start érintögomb
5 Start/Pause érintögomb ▷II
6 Prewash érintögomb
7 Spin sebességét mérséklő érintögomb

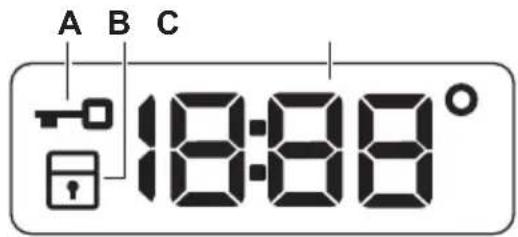

6.2 Kijelző

8 Temperature érintögomb
9 On/Off nyomógomb
10 Visszajelzők:

- Extra Rinse

• Éjszakai

- Rinse Hold

A. Ajtó zárva visszajelző.
B. Gyermekzár visszajelző.
C. A digitális visszajelző az alábbiakat képes megjeleníteni:

• Program időtartama (pl. )240
• Késleltetési idő (pl.)2h
• Ciklus vége ().000
• Figyelmeztető kód (pl. ).E20
• Hőmérséklet ( 88°).

• Centrifugálási sebesség ( , inns centrifugálás -visszajelző).
• A készülék összesített működési idejének kijelzése. További részletekért olvassa el a „Beállítások” című bekezdés „Működési idő számláló” című szakaszát.

7. VÁLASZTÓGOMB ÉS NYOMÓGOMBOK

7.1 Bevezetés

i

A kiegészítő funkciók nem választhatóak mindegyik mosási programmal. A mosási programok és a különféle opciók/funkciók összeegyeztethetőségére vonatkozóan lásd a „Programtáblázat” c. szakaszt. Egy kiegészítő funkció kizárhat egy másikat; ebben az esetben a készülék nem engedi a nem összeillő kiegészítő funkciók együtt történő beállítását.

7.2 Time Manager

A kiegészítő funkció segítségével csökkenthető a program időtartama a töltet nagyságának és a szennyeződés mértékének megfelelően. A ciklusidő csökkentéséhez négy szint létezik.

Érintse meg ezt a gombot a program időtartamának igény szerinti csökkentéséhez. Minden érintésre a program új időtartama jelenik meg a kijelzőn. Ez a funkció nem áll rendelkezésre minden programnál. További részletekért lapozza fel a „Programok” fejezet „Programfunkciók összeegyeztethetősége” c. szakaszát.

7.3 Delay Start

Ezzel a kiegészítő funkcióval a program kezdetét megfelelőbb időpontig késleltetheti.

A megfelelő késleltetés beállításához érintse meg többször a gombot. Az idő 1 órás lépésekkel állítható be, 20 óra időtartamig.

A Start/Pause▷|| gomb megérintése után a kijelzön a megfelelő visszajelző és a kiválasztott késleltetési időtartam látható, és a készülék megkezdi a visszaszámlálást. Az ajtó zárva van.

7.4 Start/Pause ▷∥

Érintse meg a Start/Pause gombot a készülék indításához vagy szüneteltetéséhez, illetve a futó program megszakításához.

7.5 Prewash

Ezzel a funkcióval egy előmosási szakaszt adhat a mosási programhoz.

A megfelelő visszajelző világítani kezd.

• A kiegészítő funkció használatával 30 °C-os előmosási szakaszt adhat a mosási szakasz elé.
  A kiegészítő funkció erősen szennyezett ruhanemű, különösen homokkal, porral, sárral és egyéb szilárd részecskével összepiszkolt ruhák esetén ajánlott.

i

Ez a kiegészítő funkció növelheti a program időtartamát.

7.6 Spin

Egy program kiválasztásakor a készülék automatikusan beállítja az alapértelmezetten engedélyezett centrifugálási fordulatszámot.

További centrifugálási kiegészítő funkciók beállításához nyomja meg ezt a gombot:

• Csökkentse a centrifugálási sebességet. A kijelző csak a beállított programnál elérhető centrifugálási sebességeket mutatja.

- Nincs centrifugálás jelenik meg a kijelzön.

Válassza ezt az opciót valamennyi centrifugálási fázis törléséhez. A készülék

csak a szivattyúzást végzi el a kiválasztott mosási programból. Válassza ezt az opciót kényes anyagok esetén. Egyes mosási programok esetén az öblítéseket a készülék nagyobb mennyiségű víz felhasználásával végzi

- Öblítés tartás .A megfelelő

visszajelző világítani kezd.

A program végén elmarad a centrifugázás. A készülék nem ereszti le az utolsó öblítővizet, hogy megóvja a ruhaneműket a gyűrődéstől. A mosóprogram végén a víz a dobban marad.

Az ajtó zárva marad, és a dob rendszeresen fordul, hogy csökkentse a ruhanemű gyűrődését. Az ajtó kinyitásához le kell engednie a vizet.

Ha megérinti a Start/Pause gombot, a készülék végrehajt egy centrifugálási fázist, és leereszti a vizet.

- Éjszakai. A megfelelő visszajelző világítani kezd.

A közbenső és végső centrifugálási szakasz elmarad, és a készülék a program végén a dobban tartja a vizet. Ez segít csökkenteni a ruhanemű gyűrődését. Az ajtó zárva marad. A dob rendszeresen fordul, hogy csökkentse a ruhanemű gyűrődését. Az ajtó kinyitásához le kell engednie a vizet.

Mivel a program igen halk, megfelel éjszakai használatra, amikor az olcsóbb éjszakai áram rendelkezésre áll. Néhány program esetén az öblítés több vizet használ.

Ha megérinti a Start/Pausegombot, a készülék csak a szivattyúzást végzi el.

i

A készülék körülbelül 18 óra elteltével automatikusan leereszti a vizet.

7.7 Temperature

Egy mosási program kiválasztása esetén a készülék automatikusan javasol egy alapértelmezett hőmérsékletet.

Érintse meg többször egymás után a gombot, míg a kívánt hömérséklet meg nem jelenik a kijelzőn.

Amikor a kijelzön - visszajelzők láthatók, a készülék nem melegíti fel a vizet.

7.8 On/Off

A készülék be-/kikapcsolásához nyomja meg ezt a gombot néhány másodpercig. A készülék be- vagy kikapcsolásakor két különböző hang hallható.

Mivel az energiafogyasztás csökkentésére a Készenlét funkció automatikusan kikapcsolja a készüléket néhány perc elteltével, így előfordulhat, hogy a készüléket ismét be kell kapcsolni.

További részletekért olvassa el a Készenlét c. szakaszt a „Napi használat” című fejezetben.

8. PROGRAMOK

8.1 Programtáblázat

Program Alapértelmezett hőmérséklet Hőmérsékleti tartomány	Referencia centrifugálási fordu-latszám Centrifugálási sebes-ség-vissza-jelző (ford./perc)	Maxi-mális töltet	Program leírása (Töltet típusa és szennyezettség mértéke)
Eco 40-6040 °C 1)	1200 ford./ perc (1200 - 400)	7 kg Fehér pamut és színtartó színes pamut. Közepesen szeny-nyezett ruhadarabok. Az energiafogyasztás csökken, és a mosási program ideje megnövekszik, így jó mosási ered-ményt biztosít.
Cottons 40 °C90 °C – Hideg	1200 ford./ perc (1200 - 400)	7 kg Fehér és színes pamut. Normál és erős szennyezettség.
Synthetics 30 °C60 °C - Hideg	1200 ford./ perc (1200 - 400)	3 kg Müszálas vagy kevertszálas szövetek. Közepesen szeny-nyezett ruhadarabok.
Delicates 30 °C40 °C - Hideg	1200 ford./ perc (1200 - 400)	2 kg Kényes textília, pl. akril, viszkóz és kevertszálas anyag-ok, melyek kímélő mosást igényelnek. Közepesen és enyhén szennyezett ruhadarabok.
Rapid 14min 30 °C	800 ford./perc (800 - 400)	2 kg Müszálas vagy kevertszálas anyagú darabok. Enyhén szennyezett és felfrissítendő ruhanemük.
Rinse	1200 ford./ perc (1200 - 400)	7 kg Minden ruhaanyaghoz, a nagyon kényes ruhanemük és gyapjú kivételével. Program a ruhanemű öblítéséhez éscentrifugálásához. Az alapértelmezett centrifugálási fordulat-szám a pamutprogramok esetén használt fordulatszám.Csökkentse a centrifugálási sebességet a töltet típusának megfelelően. Ha szükséges, használja a Extra Rinse kiegé-szítő funkciót további öblítésekhez. Alacsony sebességen kí-mélő öblítéseket és egy rövid centrifugálást végez a készülék.
Spin/Drain	1200 ford./ perc (1200 - 400)	7 kg Minden ruhaanyaghoz, a kényes ruhanemük és gyapjú ki-vételével. A ruhanemű centrifugálásához és a víz dobból va-ló leeresztéséhez.
Machine Clean60 °C	1200 ford./perc(1200 - 400)		Karbantartási ciklus forró víz használatával a dob tisztítása és felfrissítése, illetve a kellemetlen szagokat okozó maradvá-nyok eltávolítása céljából. A maximális hatékonyság érdeké-ben használja havonta ezt a ciklust. Mielőtt elindítja ezt a programot, mindent távolítson el a dobból. A mosószer-ada-goló mosási fázishoz tartozó rekeszében lévő lapot állítsa álló helyzetbe. Öntsön egy kupaknyi klóros fehérítőt vagy mosó-géptisztító szert a mosószer-adagoló rekeszbe.NEhasználja a kettőt együtt.
		-	iA dobtisztítási szakasz után futtasson le egy öblítési ciklust üres dobbal, mosószer nélkül a hipó- vagy tisztítószer-maradványok eltávolítá-sa érdekében.
Hygiene60 °C	1200 ford./perc(1200 - 400)	7 kg Fehér pamut ruhadarabok. Ez a gözfázisú program segít a mikrobák és baktériumok eltávolításában. TANÚSÍTOTT: Fe-hér pamut ruhadarabok. Ez a program a baktériumok és víru-sok több mint 99,99%-át eltávolítja*. Az allergén anyagok alapos eltávolítását is biztosítja.* A Swissatest Testmateriali-en AG által 2021-ben végzett külső teszt (202120117. számú tesztjelentés) a következőkre vizsgálta: Staphylococcus aureus, Enterococcus faecium, Candida albicans, Pseudomo-nas aeruginosa és MS2 bakteriofág.
Silk30 °C	800 ford./perc(800 - 400)	1 kg Speciális program selyem és kevert műszálas ruhadara-bok számára.
Wool40 °C40 °C - Hideg	1200 ford./perc(1200 - 400)	1,5 kgGépben mosható gyapjú, kézzel mosható gyapjú és egyéb ruhanemű „kézzel mosható” szimbóllummal ellátva2)
Sport30 °C40 °C - Hideg	1200 ford./perc(1200 - 400)	3 kgKevert anyagú sportruházat. Enyhén szennyezett vagy fel-frissítendő ruhanemük.
Outdoor30 °C40 °C - Hideg	1200 ford./ perc(1200 - 400)	2,5 kg 3) 1 kg 4)	iNe használjon öblítőszert, és győződjön meg arról, hogy nincs öblítőszer-maradvány a mo-sószer-adagolóban.Műszálas sportruházat. A programot modern kültéri sportru-házat, mint például tornaruha, kerékpáros vagy kocogó ruha és hasonló szabadteri ruházat gyengéd mosásához tervez-ték. A javasolt ruhatöltet 2,5 kg.Vizálló, vizálló-légáteresztő és vízlepergető szövetek. A program vizállóságot helyreállító szakaszként is használható, melyet kifejezetten a ruhadarabok impregnálására terveztek. A vizállóságot helyreállító szakasz elvégzéséhez a követke-zők szerint járjon el:Töltse a mosószert a rekeszbe .Töltsön ruhaneműhöz való, speciális impregnáló szert aöblítőszer-adagoló rekeszbe.Csökkentse a töltet mennyiségét 1 kg-ra.
			iA vizállóság legeredményesebb helyreállítása érdekében a ruhaneműt szárítógépben szárít-sa meg a Outdoor szárítóprogram használatá-val (amennyiben az rendelkezésre áll, és ha a ruhanemű tájékoztató címkéje megengedi a gépi szárítást).
Program Alapértelmezett hőmérséklet Hőmérsékleti tartomány	Referencia centrifugá-lási fordu-latszám Centrifugá-lási sebes-ség-vissza-jelző (ford./perc)	Maxi-mális töltet	Program leírása (Töltet típusa és szennyezettség mértéke)
Jeans 40 °C 60 °C - Hideg	1200 ford./ perc (1200 - 400)	7 kg Pamutvászon és jersey ruhanemű. Normál szennyezett-ség. A program pamutvászonhoz tervezett gyengéd öblítést végez, mely csökkenti a kifakulást, és megakadályozza, hogy a mosópor-maradványok megtapadjanak az anyag szálain.

1) A 2019/2023 sz. EU tanácsi rendelet értelmében ez a program 40 °C-on alkalmas a normál szennyezettségű, 40 °C-on és 60 °C-on mosható pamut ruhaneműk ugyanazon ciklusban történő együttes mosására.

A ruhanemüben kialakult hömérsékletre, a program időtartamára és egyéb adatokra vonatkozó tájékoztatás a „Fogyasztási értékek” c. fejezetben található.

Az energiafogyasztás tekintetében általában azok a leghatékonyabb programok, melyek alacsonyabb hőmér-sékleten és hosszabb időtartammal működnek.

2) A ciklus közben a dob kis sebességen forog a kíméletes mosás érdekében. Úgy tünhet, hogy a dob nem forog, vagy nem megfelelően forog, azonban ez normális jelenség ennél a programnál.

3) Mosási program.

4) Mosási program és vízlepergető fázis.

Programfunkciók összeegyeztethetősége

A mosási programokhoz ajánlott mosószerek

Program Univerzálismosópor1)		Univerzálisfolyékonymosószer	Folyékonymosószer szí-nes ruhadarabokhoz	Kényes gyap-jú ruhadarabok	Speciális
Eco 40-60 ▲ ▲ ▲ -- --
Cottons	▲ ▲ ▲ -- --
Synthetics	▲ ▲ ▲ -- --
Delicates	-- --	-- ▲	▲
Rapid 14min	-- ▲ ▲ -- --
Hygiene	▲ ▲	-- --	▲
Silk	-- --	-- ▲	▲
Wool	-- --	-- ▲	▲
Sport	-- ▲ ▲ --	▲
Outdoor	-- --	-- ▲	▲
Jeans	-- --	▲	▲	▲

1) 60 °C-nál magasabb hömérsékleten mosópor használata javasolt.
-- = Nem javasolt ▲ = Ajánlott

A Woolmark Company ennek a mosógépnek a gyapjúmosási ciklusát tesztelte és jóváhagyta a «kézzel mosható» jelzésű, gyapjú ruhanemű gépi mosására, azzal a feltétellel, hogy a ru-hák mosása a ruhanemű kezelési címkéjén szereplő és a mosógép gyártójától származó utasítások szerint történik. M1511

9. BEÁLLÍTÁSOK

9.1 Hangjelzések

A készülék különböző hangjelzésekkel van ellátva, melyek akkor müködnek, amikor:

• Bekapcsolja a készüléket (különleges, rövid hangjelzés).
• Kikapcsolja a készüléket (különleges, rövid hangjelzés).
• Megérint egy gombot (kattanó hangjelzés).
• Helytelen beállítást választ (3 rövid hangjelzés).
• A program véget ér (hangjelzéssorozat hallható hozzávetőleg 1 percig).
• A készülék meghibásodott (rövid hangjelzések sorozata hallható hozzávetőleg 5 percig).

A hangjelzések ki-/bekapcsolásához állítson be egy programot, érintse meg a Time Manager és a Delay Start

gombokat egyszerre, körülbelül 2 másodpercig. A kijelzőn On/Off látható

Ha ki is kapcsolja a hangjelzéseket, azért azok továbbra is működnek, amikor a készülék működésében hiba lép fel.

9.2 Gyerekzár

Ezzel a kiegészítő funkcióval megakadályozhatja a gyermekeket abban, hogy játsszanak a kezelőpanellel.

A kiegészítő funkció be/kikapcsolásához addig tartsa megérintve a Spin gombot, míg a

visszajelző világítani nem kezd/el nem alszik a kijelzön.

A készülék kikapcsolás után alapértelmezetten visszatér ehhez a kiegészítő funkcióhoz.

A készülék bekapcsolását követő néhány másodpercre a Gyerekzár funkció nem áll rendelkezésre.

9.3 Állandó Extra Rinse

A kiegészítő funkció mindig egy további öblítést eredményez egy új program beállításakor.

- A kiegészítő funkció be/kikapcsolásához addig tartsa megérintve a Prewash gombot, míg a megfelelő visszajelző világítani nem kezd/el nem alszik.

9.4 Üzemóra-számláló

A készülék teljes üzemidejét órákban lehet megjeleníteni, az első bekapcsolástól kezdve. Ez az érték a programok működési idejét számolja (nem tartalmazza a szüneteket és a késleltetett indítás időtartamát). Ennek az értéknek a megjelenítéséhez tegye a következőket:

1. Kapcsolja be a készüléket a On/Off gomb megnyomásával.

2. Fordítsa el a programválasztó gombot az Eco 40-60 programra (az 1. pozíció az óramutató járása szerint).

3. Nyomja meg és tartsa nyomva a Time Manager és Delay Start gombokat néhány másodpercig (a bekapcsolást követő 10 másodpercen belül. Ezen 10 másodperc elteltével a billentyűkombináció be- és kikapcsolja a hangjelzéseket).

4. 3 másodperc elteltével a készülék órákban számolt összes üzemideje megjelenik a kijelzön: pl. 1276 óra - a kijelzön a Hr szöveg 2 másodpercig, 12 (ezer és száz) 2 másodpercig és 76 (tízes és egyes) látható.

Ha az eljárás nem hoz eredményt (időtúllépés, a programválasztó gomb nem megfelelő helyzete vagy helytelen billentyűkombináció miatt), kapcsolja ki a készüléket, és ismételje meg a lépéseket az elejétől.

9.5 Gyári beáll. Visszaáll.

Ez a funkció lehetővé teszi a gyári alapbeállítások visszaállítását. A kiegészítő

funkció bekapcsolásához kövesse az alábbi lépéseket:

1. Kapcsolja be a készüléket a On/Off gomb megnyomásával.
2. Fordítsa el a programválasztó gombot az Synthetics programra (3. pozíció az óramutató járása szerint).
3. Nyomja meg és tartsa nyomva a Time Manager és Delay Start gombokat néhány másodpercig (a bekapcsolást követő 10 másodpercen belül. Ezen 10 másodperc elteltével a billentyűkombináció be- és kikapcsolja a hangjelzéseket).
4. A kijelzón kb. 5 másodpercig - - - látható.

Ha az eljárás nem hoz eredményt (időtúllépés, a programválasztó gomb nem megfelelő helyzete vagy helytelen billentyűkombináció miatt), kapcsolja ki a készüléket, és ismételje meg a lépéseket az elejétől.

10. MINDENNAPI HASZNÁLAT

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

10.1 A készülék elindítása

1. Csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba.
2. Nyissa ki a vízcsapot.
3. A készülék bekapcsolásához nyomja meg a On/Off gombot néhány másodpercig.
   Egy rövid hangjelzés hallható.

10.2 A ruhák betöltése

1. Nyissa ki a készülék ajtaját.
2. Ürítse ki a zsebeket, és fordítsa ki a ruhadarabokat, mielőtt a készülékbe helyezi azokat.
3. Helyezze a szennyes ruhadarabokat egyenként a dobba.
   Ne helyezzen túl sok mosnivalót a dobba.
4. Zárja be jól az ajtót.

-A vízszivárgás és a ruhadarabok sérülésének megelőzése érdekében győződjön meg arról, hogy az ajtó és a vízzáró szigetelés közé nem szorult-e be ruha.

-Az olajjal vagy zsírral erősen szennyezett vagy parfümös illatanyagú ruhanemű mosása károsíthatja a mosógép gumi alkatrészeit.

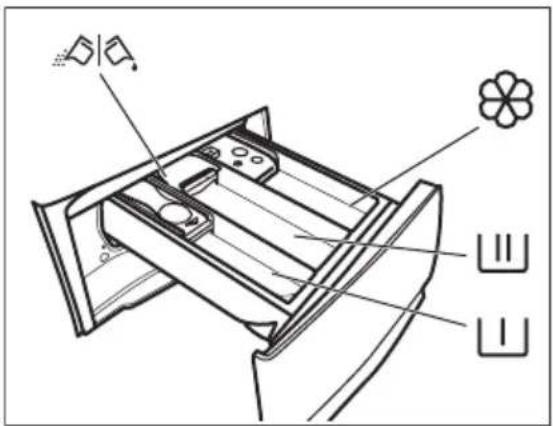

10.3 A mosószer és az adalékok betöltése

Rekesz az előmosás és az áztatóprogram mosószere, vagy folteltávolító számára.

A mosási szakasz mosószer-adagolója.

Rekesz a folyékony állagú adalékok számára (szövetkondicionáló, keményítő).

A folyékony adalékok maximális szintje.

A por állagú vagy folyékony mosószer ki- választására szolgáló terelőlap.

Mindig kövesse a mosószerek csomagolásán található utasításokat, azonban javasoljuk, hogy ne lépje túl a jelzett maximális szintet (MAX a mennyiség garantálja a legjobb mosási eredményt.

Amennyiben szükséges, a mosási szakasz után távolítsa el a mosószer maradványokat a mosószer-adagolóból.

10.4 A mosószterterelő lap helyzetének ellenőrzése

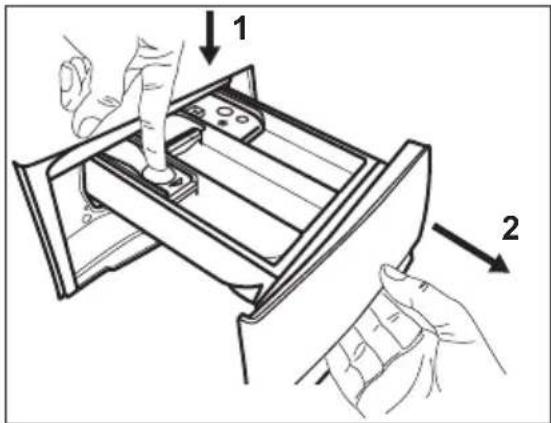

1. Ütközésig húzza ki a mosószer-adagoló fiókot.

1. Nyomja le a kart az adagolófiók eltávolításához.
2. Mosópor használata esetén fordítsa felfelé a terelőlapot.

1. Folyékony mosószer használata esetén fordítsa lefelé a terelőlapot.

Amikor LE helyzetben van a terelőlap:

• Ne használjon gél állagú vagy sűrű mosószer folyadékot.
• Ne töltsön be a terelőlapon jelzett maximumnál több mosószer folyadékot.
• Ne állítson be előmosási szakaszt.

• Ne állítsa be a késleltetett indítás funkciót.

• Mérje ki a mosó- és öblítőszert.

• Gondosan zárja be a mosószer-adagoló fiókot.

Gondoskodjon róla, hogy a terelőlap ne akadályozza a fiók bezárását.

10.5 Program beállítása

1. A kívánt mosási program kiválasztásához forgassa el a programválasztó gombot.

A Start/Pause gomb visszajelzője villog.

A kijelző a program hozzávetőleges időtartamát mutatja.

1. Érintse meg a megfelelő gombokat a hömérséklet és/vagy a centrifugálási sebesség módosításához.

2. Szükség szerint állítson be ki egy vagy több kiegészítő funkciót a megfelelő gombok megérintésével.

i

Amennyiben egy beállítás nem lehetséges, hangjelzés hallható.

10.6 További információk a napi használatról

A SensiCare System töltetérzékelés

A SensiCare System megkezdi a súly alapján történő töltetérzékelést, hogy kiszámítsa a program valós időtartamát. A készülék a behelyezett ruhanemű függvényében automatikusan beállítja a program időtartamát, hogy a lehető legrövidebb idő alatt tökéletes mosási eredményt biztosítson. Az SensiCare System nem áll rendelkezésre rövid ciklusú programokhoz.

Program indítása

A program elindításához érintse meg a Start/Pause gombot. A kapcsolódó visszajelző villogása megszűnik, és folyamatosan

világítani kezd. A program elindul, és az ajtó zárva van. A kijelzőn jelzőfény jelenik meg. A program elindul, az ajtó zárolódik. A kijelzőn a jelzőfény látható.

Program késleltetett indítással való indítása

1. Érintse meg a Delay Start gombot ismételten mindaddig, míg a kijelző a kívánt késleltetési időt nem mutatja.

2. Érintse meg a Start/Pause || gombot. A készülék ajtaja reteszelődik, és megkezdődik a késleltetett indítás visszaszámlálása. Amikor a visszaszámlálás befejeződik, a program automatikusan elindul.

A program megszakítása és a kiegészítő funkciók módosítása.

1. Ha a program működik, csak néhány kiegészítő funkció módosítására van lehetőség. Érintse meg a Start/Pause gombot.

2. Módosítsa a kiegészítő funkciókat. A kijelzőn megjelenő információk ennek megfelelően módosulnak

3. Érintse meg újra a Start/Pause gombot. A mosóprogram folytatódik.

Egy futó program törlése

- A program törléséhez és a készülék kikapcsolásához nyomja meg az On/Off gombot. A készülék bekapcsolásához nyomja meg ismét.

- Forgassa a kiválasztógombot „visszaállítás” helyzetbe, és aktiválja a készüléket. Várjon 2 másodpercet. Most új mosási programot állíthat be.

A program befejezése

- A készülék automatikusan megáll. A kijelzőn jelenik meg. Hangjelzések hallhatóak (ha engedélyezve vannak).

- Kialszik a Start/Pause gomb visszajelzője. Az ajtó zárva kialszik, és ajtózár kiold.

- A készülék kikapcsolásához nyomja meg a gombot On/Off néhány másodpercig. Hagyja egy ideig nyitva az ajtót és a mosószer-adagoló rekeszt, hogy elkerülje a penész vagy kellemetlen szagok keletkezését.

Víz kiszivattyúzása a ciklus lejárta után Ha olyan programot vagy kiegészítő funkciót választott, amely nem üríti ki az utolsó öblítés vizét a dobból, ne feledje leengedni a vizet:

• A Spin gomb megérintésével csökkentse a centrifugálás készülék által javasolt fordulatszámát
• Nyomja meg a Start/Pause gombot
• A program befejezése után kialszik az ajtó zárva visszajelző, és kinyithatja az ajtót.

- A készülék kikapcsolásához az On/Off gombot.

Készenléti üzemmód

A Készenlét kiegészítő funkció az energiafogyasztás csökkentésére automatikusan kikapcsolja a készüléket.

11. ÁPOLÁS ÉS TISZTÍTÁS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

A készüléket kizárólag normál háztartási használatra terveztük.

Alaposan olvassa el a karbantartásra és ápolásra vonatkozó fejezetet.

11.1 Rendszeres tisztítási ütemterv

A rendszeres tisztítással meghosszabbítható a készülék élettartama.

Minden ciklus után hagyja kissé nyitva az ajtót és a mosószer-adagoló rekeszt, hogy a levegő mozoghasson, és felszárítsa a készülék belsejében a nedvességet.

Ha a készüléket hosszabb ideig nem használja, zárja el a vízcsapot, és húzza ki a hálózati dugaszt a konnektorból.

Rendszeres tisztítási ütemterv (tájékoztató):

Vízkömentesítés Évente kétszer

Karbantartó mosás Havonta egyszer

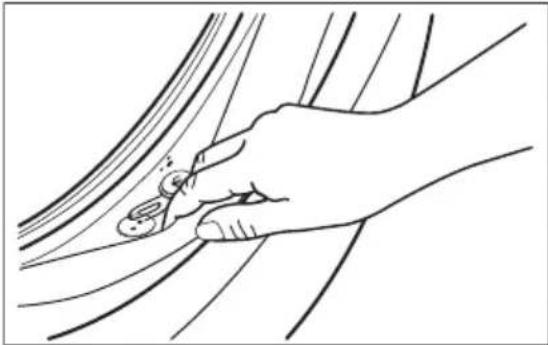

Ajtótömítés tisztítása Kéthavonta

Dobtisztítás Kéthavonta

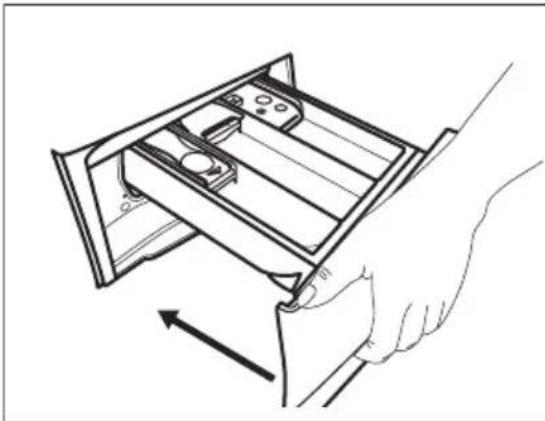

Mosószer-adagoló tisztítása

Kéthavonta

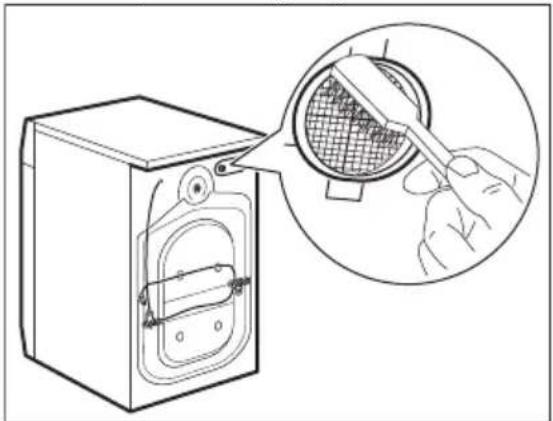

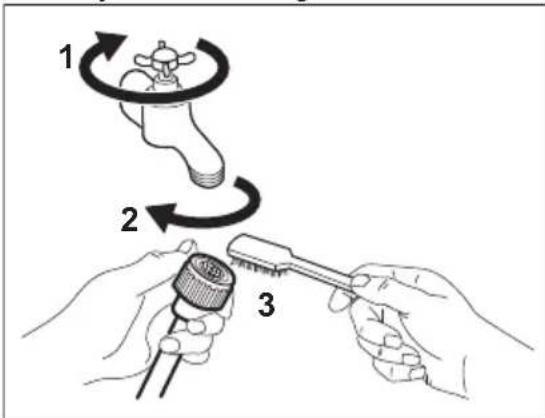

A befolyócsőben és a Évente kétszer szelepben lévő szűrő tisz-títása

11.2 Idegen tárgyak eltávolítása

Ürítse ki a zsebeket, és minden laza alkotóelemet kössön meg, mielőtt lefuttatja a ciklust.

Minden idegen tárgyat (pl. fémkapcsot, gombot, pénzérmét stb.) távolítson el az ajtótömítésből, a befolyócső szűrőjéből és a dobból. Olvassa el az „Ajtótömítés dupla ajakos tömítéssel”, a „Dobtisztítás” és „A befolyócső és a szelepben levő szűrő tisztítása” c. szakaszokat. Legyen körültekintő a függönyökkel. Távolítsa el az akasztókat, és helyezze a függönyöket mosózsákba vagy párnahuzatba. Szükség esetén forduljon a márkaszervizhez.

11.3 Külső tisztítás

Csak enyhe mosogatószerrel és meleg vízzel tisztítsa a készüléket. Hagyjon minden felületet megszáradni. Ne használjon súrolószivacsot és semmilyen dörzshatású anyagot.

VIGYÁZAT!

Ne használjon alkoholt, oldószereket vagy vegyszereket.

VIGYÁZAT!

Ne tisztítsa a fémfelületeket klórtartalmú tisztítószerrel.

11.4 Vízkömentesítés

Ha nagy vagy közepes a vízkeménység a körzetében, akkor célszerű vízkötelenítőt használni a mosógépekben.

Rendszeresen ellenőrizze a dobot, hogy nem rakódott-e le rajta vízkő.

A szokásos mosószerek vízlágyítót tartalmaznak, azonban javasoljuk, hogy futtasson le egy programot üres dobbal és vízkőoldó termékkel.

Mindig tartsa be a termék csomagolásán található útmutatásokat.

11.5 Karbantartó mosás

Az alacsony hömérsékletű programok ismételt, hosszú időn keresztül történő használata a mosószer lerakódását, szöszmaradványokat és a baktériumok elszaporodását eredményezheti a dobban és az üstben. Ez kellemetlen szagot és penészt eredményezhet. A lerakódások eltávolításához és a készülék belsejének tisztításához rendszeresen (legalább havonta egyszer) futtasson le egy karbantartó mosást.

Olvassa el „A dob tisztítása” című szakaszt.

11.6 Ajtótömítés dupla ajakos tömítéssel

A készüléket öntisztító leeresztő rendszerrel tervezték, mely lehetővé teszi a ruhákról leváló könnyű szöszök vízzel történő leeresztését. Rendszeresen vizsgálja meg a tömítést, és szükség esetén tisztítsa meg az alábbi ábrán leírtak szerint. Az érmék, gombok és egyéb kisméretű tárgyak a ciklus végén viszanyerhetők.

Szükség esetén tisztítsa meg ammóniatartalmú tisztítókrémmel, mely nem karcolja meg a tömítést.

Mindig tartsa be a termék csomagolásán található útmutatásokat.

Ellenőrizze, és távolítsa el a tömítés hajtásába szorult tárgyakat (ha van ilyen).

Győződjön meg arról, hogy az ajtó és a tömítés közé nem szorult-e ruhadarab.

A program befejeződése után nedves kendővel törölje ki az ajtótömitésből az esetleg odakerült szennyeződést vagy maradék vizet.

11.7 A dob tisztítása

Rendszeresen ellenőrizze a dobot, hogy megelőzze a rozsda képződését.

Rozsdamentes acélhoz készült termékkel tisztítsa meg a dobot.

Mindig tartsa be a termék csomagolásán található útmutatásokat.

Alapos tisztítás:

• Szedje ki az összes ruhaneműt a dobból.
• Futtassa a Machine Clean programot. A részleteket lásd a mosási programtáblázatban.

11.8 A mosószer-adagoló tisztítása

A megszáradt mosószermaradványok vagy összecsomósodott öblítőszer és/vagy penész mosószer-adagoló fiókban való

megjelenésének megakadályozására kéthavonta végezze el az alábbi ábrákon ismertetett tisztítási eljárást:

1. Húzza ki a fiókot. A képen ábrázolt módon nyomja le a rögzítőelemet, majd húzza ki.

1. A tisztítás elősegítése érdekében távolítsa el az adalékszereknek fenntartott rekesz felső részét, majd öblítse ki meleg folyóvízzel, hogy a felhalmozódott mosószer minden nyomát eltüntesse. Tisztítás után helyezze vissza a felső részt a helyére.

1. Ügyeljen arra, hogy az összes mosószermaradvány el legyen távolítva a nyílás felső és alsó részéből. Kisméretű kefével tisztítsa meg a nyílást.

1. Illessze a mosószer-adagoló fiókot a vezetősínekbe, és tolja be. Futtasson le egy öblítési programot anélkül, hogy ruhaneműt tenne a dobba.

11.9 A befolyócső és a szelepben lévő szűrő tisztítása

Javasoljuk, hogy a befolyócső és a szelep szűrőjét egyaránt tisztítsa meg évente kétszer, hogy eltávolítsa az idők során lerakódott szennyeződéseket. A szűrők tisztításához járjon el az alábbi ábrákon ismertetett módon:

1. Csavarja le a befolyócsövet a csapról, majd tisztítsa meg a szűrőt.

1. A hollandi anya lecsavarásával szerelje le a befolyócsövet a készülékről.

1. Tisztítsa meg a készülék hátulján lévő szelepszűrőt egy fogkefével.

1. Amikor visszaszereli a csövet a készülék hátuljára, a vízcsap helyzetétől függően a csövet balra vagy jobbra (ne függőlegesen) vezesse el.

11.10 Fagyveszély

Ha olyan helyen van a készülék elhelyezve, ahol 0 °C környékén vagy alatta lehet a hőmérséklet, akkor engedje ki a megmaradt vizet a befolyócsőből és a leeresztő szivattyúból.

1. Húzza ki a hálózati csatlakozódugót a konnektorból.
2. Zárja el a vízcsapot.
3. Tegye a befolyócső két végét egy tartályba, és hagyja a csőből kifolyni a vizet.
4. Ürítse ki a leeresztő szivattyút. Tekintse át a vészleeresztési eljárást.
5. Amikor üres a vízszivattyú, akkor szerelje ismét vissza a befolyócsövet.

FIGYELMEZTETÉS!

Ellenőrizze, hogy magasabb-e 0 °C-nál a hőmérséklet, mielőtt ismét használja a készüléket.

A gyártó nem vállal felelősséget az alacsony hőmérsékletek miatt keletkező károkért.

12. FOGYASZTÁSI ÉRTÉKEK

12.1 Megjegyzés

i

A készülékhez mellékelt energiahatékonysági címkén található QR-kód a készülék EU EPREL adatbázisban szereplő teljesítményével kapcsolatos adatokra mutató hivatkozást tartalmaz. A későbbi tájékozódás érdekében tartsa meg az energiahatékonysági címkét a használati útmutatóval és a készülékhez mellékelt minden egyéb dokumentummal együtt. Ugyanezek az adatok az EPREL adatbázisban is megtalálhatók a https://eprel.ec.europa.eu hivatkozás, továbbá a készülék adattábláján levő modellnév és termékszám segítségével.

Az értékeket és a program időtartamát számos tényező befolyásolhatja, mint pl. a szoba hőmérséklete, a víz hőmérséklete és nyomása, a ruhatöltet típusa és mennyisége, valamint a tápfeszültség, továbbá az is, ha módosítja a program alapértelmezett beállítását.

Az Európai Bizottság 2019/2023 számú rendeletének megfelelően

Eco 40-60 program	kg kWh Liter óó:pp	%1)	°C	fordulat/perc2)
Teljes töltet 7 0.705 47.0 3:20 53.00 37 1151
Fél töltet	3,5 0.365 38.0 2:40 53.00 27 1151
Negyed töltet	2 0.165 33.0 2:35 55.00 22 1151

1) Maradék nedvesség a centrifugálási fázis befejezésekor. Minél nagyobb a centrifugálás fordulatszáma, annál erősebb a zaj, és annál kevesebb a maradék nedvesség.
2) Maximális centrifugálási sebesség.

Normál programok

i

Ezek az értékek csak tájékoztató jellegűek.

Program	kg kWh Liter óó:pp	%1)	°C	ford./perc2)
Cottons 3)90 °C	7 2.450 80.0 4:05 53.00 85 1200
Cottons60 °C	7 1.750 75.0 3:50 53.00 55 1200
Cottons 20° 4)20 °C	7 0.300 75.0 2:50 53.00 20 1200
Synthetics40 °C	3 0.600 55.0 2:15 35.00 40 1200
Delicates 5)30 °C	2 0.400 50.0 1:15 35.00 30 1200
Wool30 °C	1,5 0.300 60.0 1:05 30.00 30 1200

1) Maradék nedvesség a centrifugálási fázis befejezésekor. Minél nagyobb a centrifugálás fordulatszáma, annál erősebb a zaj, és annál kevesebb a maradék nedvesség.
2) A centrifugálási fordulatszám referencia visszajelzője.
3) Erősen szennyezett szövetek mosásához alkalmas.
4) Enyhén szennyezett pamut, műszálas és kevertszálas anyagok mosásához alkalmas.
5) Gyors mosási ciklusként is használható enyhén szennyezett ruhaneműhöz.

Energiafogyasztás a különböző üzemmódokban

Ki (W) Készenlét (W)	Késleltetett indítás (W)
0.50 0.50 4.00

Időtartam a kikapcsolásig/készenlét üzemmódig maximum 15 perc.

13. GYORS ÚTMUTATÓ

13.1 Napi használat

Csatlakoztassa a hálózati dugót a hálózati aljzatba.

Nyissa ki a vízcsapot.

Helyezze be a ruhanemüt.

Öntse a mosószert és egyéb kezelőanyagot a mosószer-adagoló megfelelő részébe.

1. A készülék bekapcsolásához nyomja meg a On/Off gombot. Fordítsa el a

programkapcsolót a kívánt program beállításához.

1. Válassza ki a megfelelő gombok segítségével a szükséges kiegészítő funkciókat (1). A program elindításához érintse meg a Start/Pause (2) gombot.
2. A gép elindul. A program végén vegye ki a ruhaneműt.

A készülék kikapcsolásához nyomja meg a On/Off gombot.

13.2 Ápolás és tisztítás

Rendszeres tisztítási ütemtervvel meghosszabbítható a készülék élettartama.

Minden ciklus után hagyja nyitva az ajtót és a mosószer-adagoló rekeszt, hogy a levegő mozoghasson, és felszárítsa a készülék belsejében a nedvességet: ez megakadályozza a penész és a kellemetlen szagok keletkezését.

Ha a készüléket hosszabb ideig nem használja, zárja el a vízcsapot, és húzza ki a hálózati dugaszt a konnektorból.

Vízkömentesítés Évente kétszer
Karbantartó mosás Havonta egyszer
Ajtótömítés tisztítása Kéthavonta
Dobtisztítás Kéthavonta
Mosószer-adagoló tisztítása	Kéthavonta
A befolyócsőben és a szelepben lévő szűrő tisztítása	Évente kétszer

A következő szakaszok ismertetik az egyes részegységek tisztításának módját.

Ajtótömítés dupla ajakos tömítéssel

A készüléket öntisztító leeresztő rendszerrel tervezték, mely lehetővé teszi a ruhákról leváló könnyű szöszök vízzel történő leeresztését. Rendszeresen vizsgálja meg a tömítést, és szükség esetén tisztítsa meg az alábbi ábrán leírtak szerint. Az érmék, gombok és egyéb kisméretű tárgyak a ciklus végén viszanyerhetők.

13.3 Programok

Szükség esetén tisztítsa meg ammóniatartalmú tisztítókrémmel, mely nem karcolja meg a tömítést.

i

Mindig tartsa be a termék csomagolásán található útmutatásokat.

Ellenőrizze, és távolítsa el a tömítés hajtásába szorult tárgyakat (ha van ilyen).

Győződjön meg arról, hogy az ajtó és a tömítés közé nem szorult-e ruhadarab.

A program befejeződése után nedves kendóvel törölje ki az ajtótömítésből az esetleg odakerült szennyeződést vagy maradék vizet.

Idegen tárgyak eltávolítása

i

Ürítse ki a zsebeket, és minden laza alkotóelemet kössön meg, mielőtt lefuttatja a ciklust.

Minden idegen tárgyat (pl. fémkapcsot, gombot, pénzérmét stb.) távolítson el az ajtótömítésből, a befolyócső szűrőjéből és a dobból. Szükség esetén forduljon a márkaszervizhez.

Programok Töltet Termékleírás

Eco 40-60 1)	7 kg Fehér és színes pamut. Normál mértékben szennyezett ruhanemük.
Cottons 7 kg Fehér és színes pamut.
Synthetics 3 kg Műszálas vagy kevertszálas szövetek.

Programok Töltet Termékleírás

Delicates 2 kg Kényes textília, pl. akril, viszkóz és poliészter.
Rapid 14min 2 kg		Pamut és műszálas darabok enyhén szennyezetten vagy csupán egyszer viselve.
Rinse 7 kg		Minden ruhaanyaghoz, a nagyon kényes ruhaneműk és gyapjú kivételével. Program öblítéshez és centrifugáláshoz.
Spin/Drain 7 kg		Minden ruhaanyaghoz, a nagyon kényes ruhaneműk és gyapjú kivételével. Program centrifugáláshoz és a víz leeresztéséhez.
Machine Clean - Karbantartási ciklus a dob tisztításához.
Hygiene	7 kg	Fehér pamut ruhadarabok. Ez a program a baktériumok és vírusok több mint 99,99%-át eltávolítja 2 . Az allergén anyagok alapos eltávolítását is biztosítja.
[42CD] Silk	1 kg Speciális program selyem és kevert műszálas ruhadarabok számára.
[22GH] Wool	1,5 kg Gépben mosható gyapjú, kézzel mosható gyapjú és kényes ruhanemű.
Sport 3 kg Sportruházat.
[1H8E] Outdoor	2,5 kg 3) 1 kg 4)	Korszerű szabadteri sportruházat.

Jeans 7 kg Farmer ruházat.
1) A 2019/2023 sz. EU tanácsi rendelet értelmében ez a program 40 °C-on alkalmas a normál szennyezettségű, 40 °C-on és 60 °C-on mosható pamut ruhaneműk ugyanazon ciklusban történő együttes mosására.

A ruhanemüben kialakult hömérsékletre, a program időtartamára és egyéb adatokra vonatkozó tájékoztatás a „Fogyasztási értékek” c. fejezetben található. Az energiafogyasztás tekintetében általában azok a leghatékonyabb programok, melyek alacsonyabb hömér- sékleten és hosszabb időtartammal müködnek.

2) A Swissatest Testmaterialien AG által 2021-ben végzett külső teszt (202120117. számú tesztjelentés) a következőket vizsgálta: Staphylococcus aureus, Enterococcus faecium, Candida albicans, Pseudomonas aeruginosa és MS2 bakteriofág.

3) Mosási program.

4) Mosási program és vízlepergető fázis.

A készüléket az egyes programoknál jelzett maximális töltettel töltse meg, hogy csökkentse az energia- és vízfogyasztást.

A mosási programokhoz ajánlott mosószerek

Program Univerzálismosópor1)		Univerzálisfolyékonymosószer	Folyékonymosószer szí-nes ruhadarabokhoz	Kényes gyap-jú ruhadarabok	Speciális
Eco 40-60 ▲ ▲ ▲ -- --
Cottons	▲ ▲ ▲ -- --
Synthetics	▲ ▲ ▲ -- --
Delicates	-- -- -- ▲ ▲
Rapid 14min	-- ▲ ▲ -- --
Hygiene	▲ ▲ -- -- ▲
Silk [IMAGE]	-- -- -- ▲ ▲
Wool [IMAGE]	-- -- -- ▲ ▲
Sport	-- ▲ ▲ -- ▲
Outdoor [IMAGE]	-- -- -- ▲ ▲
Jeans	-- -- ▲ ▲ ▲

1) 60 °C-nál magasabb hömérsékleten mosópor használata javasolt.

-- = Nem javasolt ▲ = Ajánlott

13.4 Mosószer fajtája és mennyisége.

- Csak mosógépek számára készült mosószereket és vegyi árukat használjon. Elsősorban tartsa be ezeket az általános szabályokat:

– univerzális, valamennyi anyagtípushoz való mosóport használjon, a kényes szövetek kivételével. Fehér darabokhoz és a ruhanemű fertőtlenítéséhez használjon fehérítőt tartalmazó mosóport,

– valamennyi anyagfajtához, elsősorban az alacsony hőfokú (max. 60 °C-os) programokhoz való folyékony mosószerek (és az egyadagos mosószerek is), illetve csak gyapjú mosására szolgáló speciális mosószerek.

- Ne keverje a különböző fajtájú mosószereket.

- Használjon kevesebb mosószert, ha: - kevés ruhanemű mos, - a ruhanemű enyhén szennyezett, - a mosás során sok hab képzödik. - Ha mosószer-tablettát vagy -kapszulát használ, azt mindig a dobba tegye, ne a mosószer-adagolóba, és kövesse a gyártó útmutatásait.

Az elégtelen mennyiségű mosószer az alábbiakat okozhatja:

• a mosás eredménye nem kielégítő,
• a ruhatöltet elszürkül,
  • a ruhák zsírosak maradnak,
• penész jelenik meg a készülékben.

A túlzott mennyiségű mosószer az alábbiakat okozhatja:

• habzás,
  • csökkent mosóhatás,
• nem megfelelő öblítés,
• nagyobb környezetterhelés.

14. RIASZTÁSI KÓDOK ÉS A LEHETSÉGES HIBÁK

A készülék nem indul el vagy megáll működés közben. Először próbálja meg kiküszöbölni a hibát (lásd a táblázatokat).

FIGYELMEZTETÉS!

Bármilyen ellenőrzés előtt kapcsolja ki a készüléket.

Probléma Lehetséges megoldás

E 10A készülék nem tölti be megfelelően a vizet.	• Győződjön meg róla, hogy a vízvételi csap nyitva van.• Győződjön meg róla, hogy a vízvételi forrásban lévő víznyomás nem túl alacsony-e. Az erre vonatkozó információkat a helyi vízügyi hatóságoktól szerezheti be.• Győződjön meg róla, hogy a vízvételi csap nincs eldugulva.• Ellenőrizze, hogy a vízbefolyó cső nincs-e megcsavarodva, megsérülve vagy megtörve.• Ellenőrizze, hogy a vízbefolyó cső csatlakozása megfelelő.• Ezt a jelenséget a vízleeresztő kör eltömödése is okozhatja. Kérjük, forduljon a márkaszervizhez.• Győződjön meg róla, hogy a bemeneti tömlő és a szelep szűrője nincs eltö-mödve.
E20A készülék nem ereszti le a vizet.	• Győződjön meg róla, hogy a szifon nincs eltömödve.• Ellenőrizze, hogy a vízleeresztő cső nincs-e megcsavarodva vagy megtörve.• Ezt a jelenséget a vízleeresztő kör eltömödése okozhatja. Kérjük, forduljon a márkaszervizhez.• Ellenőrizze, hogy a vízleeresztő cső csatlakozása megfelelő.• Állítsa be a szivattyúzás programot, ha leeresztő fázis nélküli programot választ.• Állítsa be a szivattyúzás programot, ha olyan opciót választ, amelynek a vé-gén a víz a dobban marad.
E40A készülék ajtaja nyitva van, vagy nincs megfelelően be-csukva.	• Ellenőrizze, hogy az ajtó megfelelően be van-e zárva.
E91Belső hiba. Nincs kommunikáció a készülék elektronikus részegységei között.	• A program nem fejeződött be megfelelően, vagy a készülék túl korán leállt. Kapcsolja ki, majd kapcsolja be újra a készüléket.• Ha a riasztási kód ismét megjelenik, forduljon a márkaszervizhez.
EHOA hálózati feszültség ingadozik.	• Várja meg, hogy a feszültségingadozás megszűnjön.
EFOA túlcsordulásgátló bekap-csolt.	• Válassza le a készüléket az elektromos hálózatról, és zárja el a vízcsapot. Forduljon a márkaszervizhez.
Ha a probléma továbbra is fennáll, forduljon a márkaszervizhez. A márkaszerviz számára szükséges adatok az adattáblán találhatóak

15. KÖRNYEZETVÉDELMI TUDNIVALÓK

A következő jelzéssel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A tiltó szimbólummal ellátott készüléket ne

dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.

Electrolux Lehel Kft.

1133 Budapest

Váci út 80.

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

......

......

......

[Non-Text]

[EMPTY]
