HASZNÁLATI ÚTMUTATÓ ED57687WA+ X-Type WiFi AMICA

Mától a mindennapi teendőink egyszerűbbé válnak, mint valaha. Ez a készülék Amica a rendkívüli könnyű használat és a kiváló hatékonyság kombinációja. A használati utasítás elolvasását követően a használat nem jelent majd problémát.

A gyárat elhagyó készülékeket alaposan ellenőrizték a minőségellenőrző osztályon a becsomagolás előtt a biztonságot és a funkcionalitást illetően.

Kérjük Önöket, hogy a készülék üzembe helyezése előtt figyelmesen olvassák el a használati utasítást. A használati utasításban foglaltak betartása segít megelőzni a helytelen üzemeltetést. A használati utasítást meg kell tartani és el kell rakni úgy, hogy szükség esetén kéz alatt legyen.

A balesetek elkerülése érdekében gondosan követni kell a használati utasításban foglaltakat.

Tisztelettel

Amica

TARTALOMJEGYZÉK

BIZTONSÁGI UTASÍTÁSOK 5

HOGYAN LEHET ENERGIÁT MEGTAKARÍTANI 7

KICSOMAGOLÁS 8

A HASZNÁLT KÉSZÜLÉKEK ELTÁVOLÍTÁSA 8

AZ ÖN KÉSZÜLÉKE 9

TARTOZÉKOK 10

A SÜTŐ HASZNÁLATA 12

AZ ÜZEMBEHELYEZÉS ELÖTT 12

A SÜTÖKAMRA MELEGÍTÉSE 12

WIFI FUNKCIÓ 12

IRÁNYÍTÓPANEL 12

ELEKTRONIKUS PROGRAMOZÓ 14

SÜTÖ FUNKCIÓK A KIJELZÖN 14

FUNKCIÓ AKTIVITÁSI TERÜLET* 15

CSATLAKOZÁS A TÁPEGYSÉGHEZ 15

AZ AKTUÁLIS IDŐ BEÁLLÍTÁSA 15

A KIJELZŐ MEGVILÁGÍTÁSÁNAK INTENZITÁSA 15

VILÁGÍTÁS 15

HÜTÖVENTILÁTOR 15

SÜTŐ ELŐMELEGÍTÉSE (TERMOSZTÁT SZIMBÓLUM) 16

SÜTÖ FUNKCIÓK 16

AZ AKTÍV SÜTŐ FUNKCIÓ IDEJE ALATT 17

STANDBY ÜZEMMÓD 17

AKTÍV MÓD 17

SZÜLÖI BLOKÁD 17

AZ IDŐZÍTŐ FUNKCIÓ 18

A BEÁLLÍTÁSOK MEGTEKINTÉSE ÉS MÓDOSÍTÁSA A SÜTŐ MŰKÖDÉSE KÖZBEN 18

A FUNKCIÓ KIKAPCSOLÁSA 18

KÉSLELTETETT SÜTŐ KIKAPCSOLÁS (FÉLAUTOMATA MÜKÖDÉS) 18

KÉSLELTETETT SÜTÖ INDÍTÁS (AUTOMATIKUS ÜZEMMÓD) 19

KÉSZ PROGRAMOK 19

KÉSZ PROGRAMOK GYORS FELMELEGÍTÉSSEL 21

A KÉSZ PROGRAM BEFEJEZÉSE 21

A SÜTÖ AJTAJA 21

A SÜTÖ MÜKÖDÉSI IDEJÉNEK KORLÁTOZÁSA 21

A SÜTÖ GYORS MELEGÍTÉSE 21

TISZTÍTÁS ÉS KARBANTARTÁS 22

ÁLTALÁNOS TIPPEK 22

TISZTÍTÓSZEREK 22

EGYÉB RELEVÁNS TIPPEK 22

TISZTÍTÁS 22

DRÓTOS VEZETŐSÍNEK 23

TELESZKÓPOS VEZETŐSÍNEK 23

KATALITIKUS BETÉTEK 23

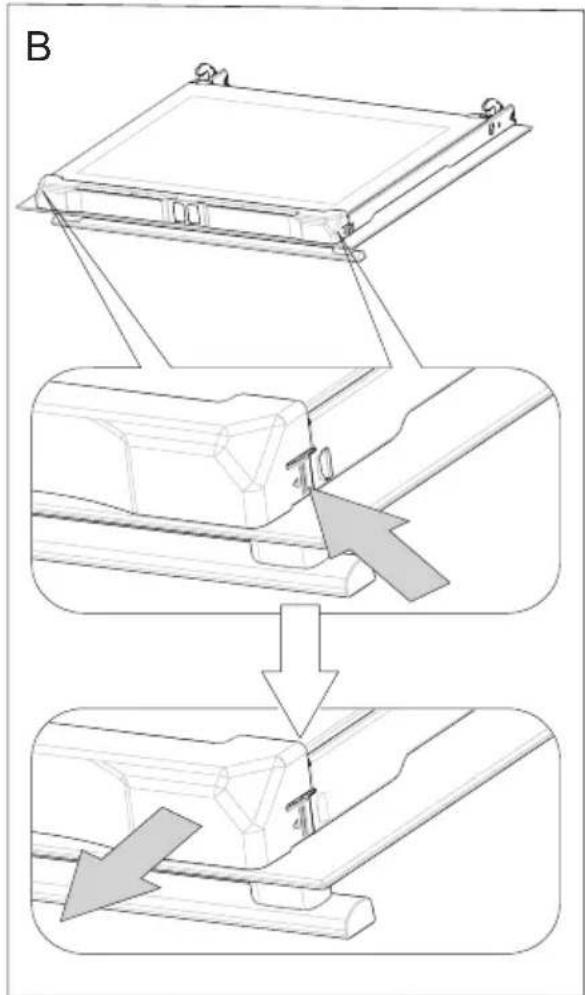

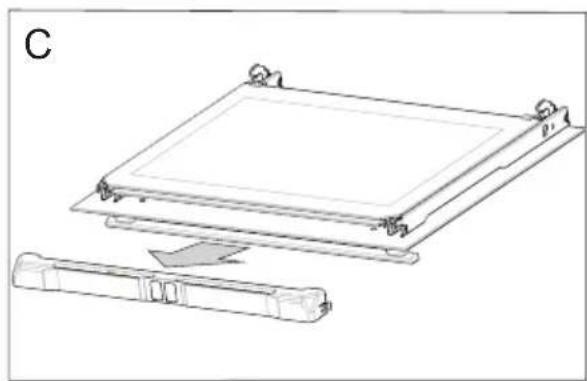

A BELSÖ ABLAKTÄBLA KIVÉTELE 24

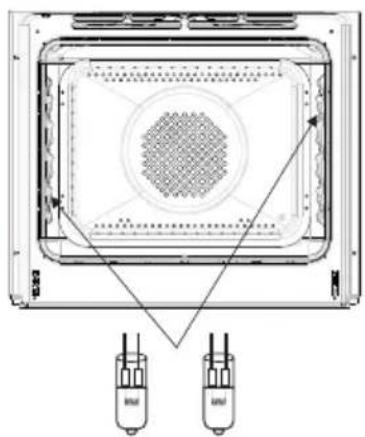

A KAMRÁN BELÜLI VILÁGÍTÁS CSERÉJE 25

MÜSZAKI ADATQK 28

GARANCIA ÉS VÁSÁRLÁS UTÁNI SZERVIZ 29

GARANCIA 29

SZERVIZ 29

JAVÍTÁSI IGÉNY ÉS SEGÍTSÉGNYÚJTÁS HIBA ESETÉN 29

FELSZERELÉS 30

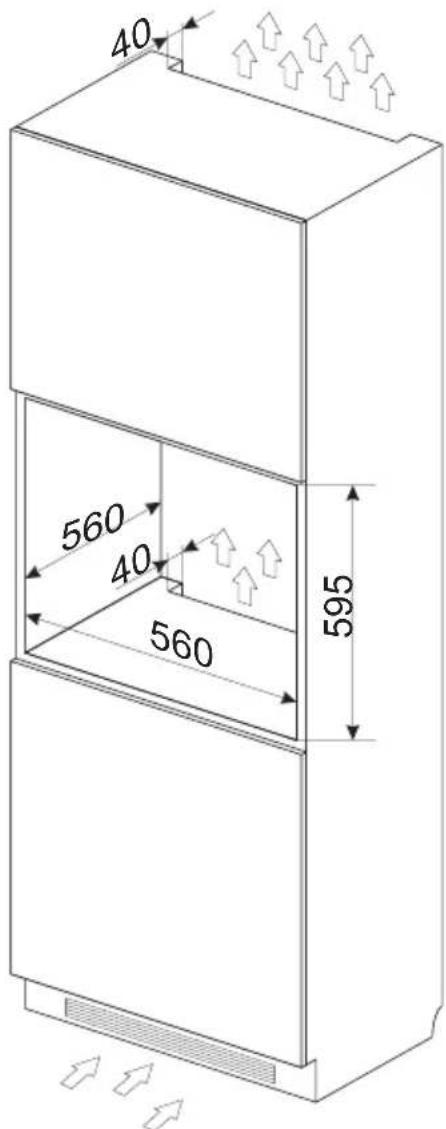

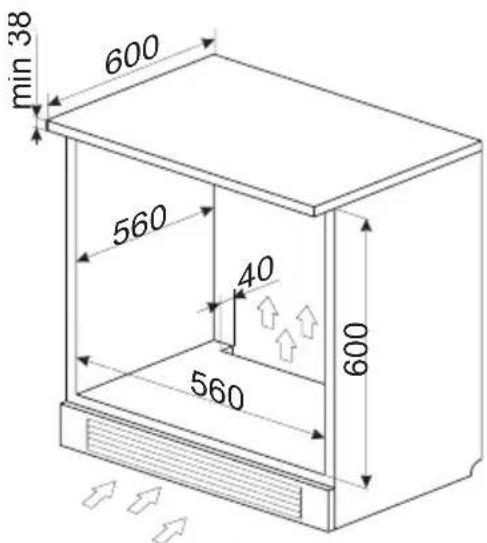

A SÜTŐ BESZERELÉSE 30

A SÜTŐ ÁRAMFORRÁSHOZ VALÓ CSATLAKOZTATÁSA 31

GYAKORLATI TANÁCSOK 32

TÁBLÁZATOK A SÜTŐBEÁLLÍTÁSOK PÉLDÁIVAL 32

ECO LÉGKEVERÉSES FÜTÉSI FUNKCIÓ 35

AZ ECO LÉGKEVERÉS FUNKCIÓ HASZNÁLATAKOR AJÁNLOTT PARAMÉTEREK 36

TÁBLÁZATOK A TESZTÉTELEKKEL 37

BIZTONSÁGI UTASÍTÁSOK

- A gyártó fenntartja magának a jogot olyan újítások bevezetésére, melyek nem lesznek hatással a ké-szülék használatára.

- A készüléket kizárólag háztartási használatra szán-ták.

- A készülék valamint az elérhető alkatrészei forróvá válnak a működés közben. Különleges körültekin-téssel kell ellenőrizni az egyes elemek megérint-hetőségét. A nyolc évesnél fiatalabb gyerekeket távol kell tartani a készüléktől, kivéve, ha felnőtt felügyelete alatt vannak.

- Ezt a készüléket használhatják a nyolc éves illetve ennél idősebb gyerekek, valamint azok a személyek, akik csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkeznek, vagy akiknek a szükséges tapasztalatuk, tudásuk hiányzik, az esetben, amikor egy, az ő biztonságukért felelős személy felvilágosította őket a használatról illetve felügyeli őket a készülék használata során. Ügyeljünk a gyerekekre, hogy ne játsszanak a készülékkel. A tisztítást és karbantartást nem végezhetik gyerekek felnőtt felügyelete nélkül.

- Használat közben a készülék felforrósodhat. Legyen különösen óvatos s ne érintse meg a sütő belsejében található forró elemeket.

- Az elérhető alkatrészek felforrósodhatnak a használat közben. A kis gyermekeket tartsa távol a ké-szüléktől.

- Figyelem. Az ajtó üvegének tisztításához ne használjon erős súrolószert illetve éles, fém tárgyakat, ugyanis ezek karcolhatják az üveg felületet, ami az üveg elrepedéséhez vezethet.

- Figyelem. Az áramütés veszélyének elkerülése vé-

gett az égő cseréje előtt bizonyosodjon meg róla, hogy a készülék áramtalanítva lett-e.

• A sütő tisztításához ne használjon göztisztító berendezést.
• Megégés veszélye! A sütő ajtajának kinyitásakor forró göz csapódhat ki. Főzés közben illetve a főzés befejeztével óvatosan kell kinyitni a sütő ajtaját. Nyitáskor ne hajoljon az ajtó fölé. Ne feledkezzen meg arról, hogy a göz, hőmérsékletétől függően, láthatatlan is lehet.
• Ügyeljen arra, hogy a vezetékes kisméretű háztartási készülékek ne érintkezzenek közvetlenül a forró sütővel, mivel ezeknek a készülékeknek a szigetelése nem áll ellen a magas hőmérsékletnek.
• Sütés közben ne hagyja a sütőt felügyelet nélkül. Az olajok és zsírok a túlmelegedés miatt meggyul-ladhatnak.
• Ne tegyen 15 kg-nál nehezebb edényeket a nyitott sütőajtóra.
• Tilos olyan sütőt használni, amely műszakilag nem működőképes. Az összes meghibásodást csakis az erre jogosult szakképzet szerelő távolíthatja el.
• Bármely technikai hiba okozta helyzetben a sütő tápellátását le kell kapcsolni.
• A készüléket csakis azokra a célokra szabad használni, amelyekre az tervezve lett. Az összes egyéb felhasználási módot (pl. szobák melegítése) rendeltetésellenes és veszélyes.
• Figyelem. Ha a le nem szerelhető csatlakozó kábel megsérül, akkor azt a gyártónál illetve egy erre szakosodott szakszervizben vagy pedig egy szak-képzett szerelő segítségével ki kell cserélni a ves-zélyhelyzetek elkerülése végett.

HOGYAN LEHET ENERGIÁT MEGTAKARÍTANI

Aki az energiát tudatosan használja, nem csak a saját házi büdzséjét, hanem a környezetét is tudatos formában védi. Ezért is segítsünk, takarékoskodjunk az energiával! A következőképpen lehet ezt megtenni:

• Kerülje el a felesleges „elkészített ételekbe való betekintést”. Ha nincs erre szükség, akkor ne nyitogassa a sütő ajtaját.
• A sütőt csak nagyobb mennyiségű étel esetében használja. Az 1 kg-ot meg nem haladó súlyú húst gazdaságosabb a főzőmezön elhelyezett edényben elkészíteni.
• A sütő maradék hőjének kihasználása.
• Ha az étel elkészítési ideje hosszabb 40 percnél, akkor a sütés befejezte előtt 10 perccel ki kell kapcsolni a sütőt.
• A sütő ajtajának gondosan történő zárása. A hő az ajtó tömítésein található szennyeződéseken keresztül távozik. A legjobb, ha ezt azonnal eltávolítja.
• Ne építse be a sütőt hűtőszekrények / fagyasztók közvetlen közelében. Emiatt az energia felhasználás is feleslegesen növekszik.
• Figyelem! Ha programozót használ megfelelően rövidebb főzési időt kell beállítani.

KICSOMAGOLÁS

A készülék a szállítás idejére megfelelő módon be lett csomagolva a biztonság érdekében. Miután kicsomagoltuk a ké- szüléket, a csomagolást környezetkímélő módon kell eltakarítani.

Az összes csomagolóanyag a környezet számára ártalmatlan, 100% újrahasznál-

ható és megfelelő jelekkel van ellátva.

Figyelem! A csomagolóanyagokat (polietilén zacskók, polisztírol stb.) a kicsomagolás közben tartsuk távol a gye-rekektől.

A HASZNÁLT KÉSZÜLÉKEK ELTÁVOLÍTÁSA

Ez a készülék el lett látva az 2012/19/EU direktíva valamint a lengyel, használt elektronikai cikkekről szóló törvény szerinti jellel – egy keresztülhúzott hulladéktartállyal. Ez a jelzés arról tájékoztat, hogy a készülék, miután használata befejeződött, nem kerülhet a szemétbe az összes többi házi hulladékkal együtt.

A falhasználó köteles az elhasznált készüléket egy elektronikus és elektromos hulladékgyűjtő pontban leadni. A hulladékgyűjtő pontok, többek között a lokális pontok, a boltok, az önkormányzati szervezetek egy rendszert al-kotnak, mely lehetővé teszi a hulladék leadását.

Az elektronikus és elektromos hulladékkal való megfelelő bánásmód segít megelőzni az emberi egészségre és környezetre káros mellékhatásokat, melyeket a hulladékkal való nem megfelelő bánásmód és a hulladékban található veszélyes anyagok okozhatnak.

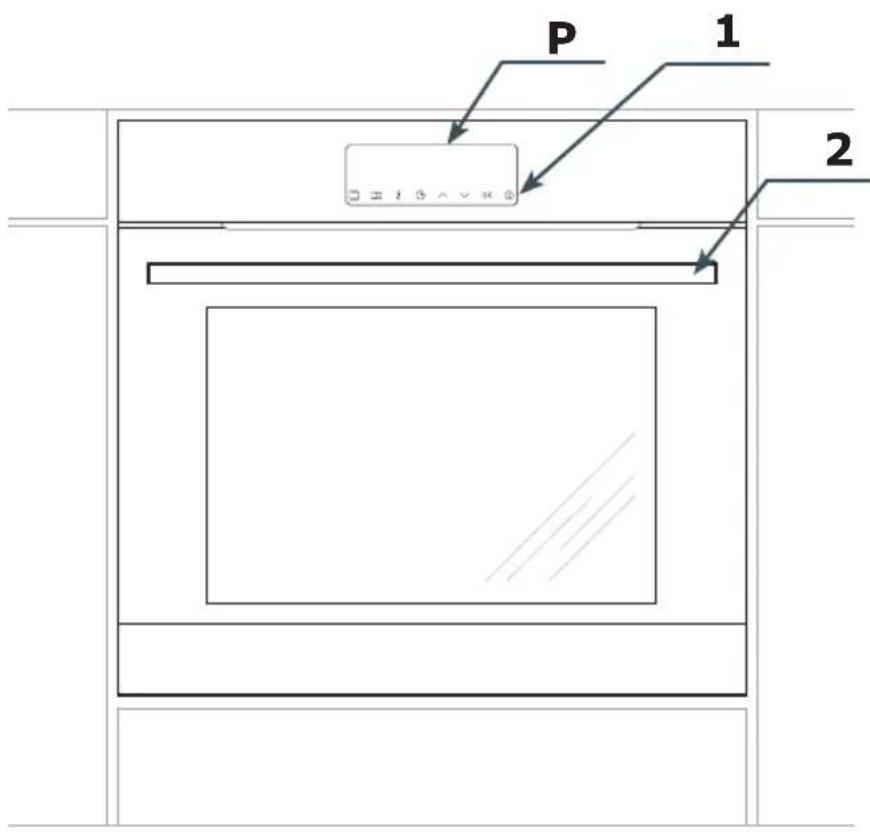

AZ ÖN KÉSZÜLÉKE

P Elektronikus programozó

1. Bekapcsoló/kikapcsoló gomb
2. Ajtó fogantyú

TARTOZÉKOK

Kenyérsütő forma

Leggyakrabban nedves süteményekhez használatos. A sütótálca sütéshez, fagyasztott ételekhez és nagyméretű sültekhez is ajánlott.

Nem túl magas süteményekhez, apró süteményekhez és egyéb süteményekhez használható.

Grillező rostély (szárító létra)

Tortaformákhoz, melegszendive- csekhez, sült húsokhoz vagy grillezett húsokhoz illetve fagyasztott ételekhez. A kis ételadagokat előze- tesen magas hőmérsékletnek ellen- álló edényekbe kell helyezni. Az ételt egyenletesen eloszthatja a létrán, hogy megszáradjon.

A vezetősínek lehetővé teszik az élelmiszeres tálcák megfelelő szintre történő helyezését. A szintet a rendelkezésre álló legalacsonyabb pozíciótól kell kiszámítani. A tálca megdöntésének megakadályozása érdekében ne húzza ki a tálca több mint felét.

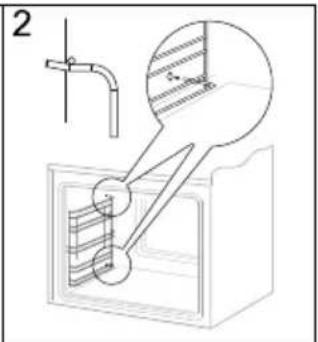

A drótos vezetősínek használata.

A vezetősíneknek 6 szintje van, ahová a tartozékokat el lehet helyezni. A szinteket alulról kell számolni. A tálcát vagy a szárító létrát két rúd közé kell helyezni, amelyek a vezetősínek egy szintjét képezik. A kiegészítőket félig ki lehet húzni anélkül, hogy ezek maguktól kiesnének vagy oldalra billennének.

Teleszkópos vezetősínek*

Az elülső vezetősínek ütközőkkel vannak felszerelve. Mielőtt a tálcákat a vezetősínekre helyezi, csúsz-tassa ki őket, tegye rá a tálcát, és ellenőrizze, hogy az ütközők teljes mértékben láthatók-e, és a tálca be lett-e biztosítva a leesés ellen. Ha a sütőt már előmelegítették, akkor a vezetősínek is már forrók, ahhoz, hogy kihúzza őket, akassza a tálca hátsó szélét az ütközőkhöz és telje-sen húzza ki őket, majd csúsztassa a kamrába.

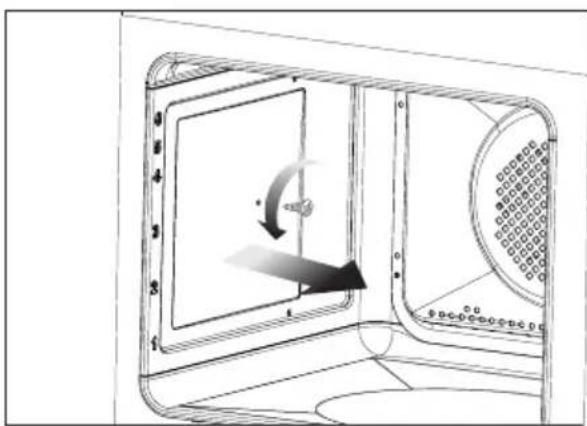

Katalitikus betétek*

Ezek a sütőkamra oldalsó falán találhatók. A betéteket speciális öntisztító zománc borítja. Ez a zománc azt eredményezi, hogy a zsírból vagy az élelmiszermaradványokból szárma-zó szennyeződések automatikusan eltávolíthatók, feltéve, hogy azok nem száradtak rá és nem égettek (az ételeket és a zsírmaradványokat a lehető leghamarabb el kell távolítani, amíg meg nem száradtak és meg nem égtek, ekkor elkerülhető lesz a sütő hosszú öntisztítása). Lásd: Tisztítás és karbantartás.

Létrazár funkció

A szárító létrának bal és jobb oldalán speciális fülek vannak. A megfelelően behelyezett létránál a füleknek lefelé kell nézniük. A fülek megakadályozzák, hogy a létra véletlenül kicsússzon a vezetőkből. A létra teljes kihúzásához a vezetőkből emelje fel és óvatosan húzza ki.

*A használati utasításban szereplő modell leí-rása az szöveg elkészítése idején ismert adatok alapján történt. A berendezés összes elemét bemutatták benne. Jelenlétük egy adott modellben a verziótól és a gyártás dátumától függ.

A SÜTŐ HASZNÁLATA

Az üzembehelyezés előtt

• Távolítson el minden csomagoló elemet, különösen azokat, amelyek szállítás közben védik a sü-tőkamra belsejét.
• Távolítsa el az összes tartozékot a sütő belsejéböl, és alaposan mossa le meleg vízben, enyhe mosogatószer hozzáadásával.
• Húzza le a védőfóliát a teleszkópos vezetősínek felületéről.
• A kamra belsejének tisztításához használjon enyhe mosószeres meleg vizet. Ne használjon kemény kefét vagy szivacsot. Ezek károsíthatják a kamra belsejét borító bevonatot.

A sütőkamra melegítése

- Kapcsolja be a helyiség szellőzését vagy nyissa ki az ablakot.

Irányítópanel

A főkapcsoló ① a képernyő jobb ol-dalán található. A főkapcsolót akkor kezd működni, amikor az üveget a kijelölt helyen megérinti (megjelenik a piktogram), és azt a beállítási menüben kiválasztott hangjelzés jelzi. (Lásd a következő fejezetet: Elektronikus programozó).

Figyelem: A szenzorok felületét tisz- tán kell tartani.

- Válasszon a hagyományos funkciót illetve légkeverést (ezeknek a funkcióknak a részletes leírása a használati utasítás későbbi részében található).

A sütőnek legalább 30 percig kell működnie, működése közben a sütő olyan szagot bocsát ki, amely csak az elején jelentkezik, és a készülék használatának időtartama alatt a szag eltűnik. Ez egy normális jelen-ség, ezt sütők kisütésének nevezik.

WiFi funkció

A sütő WiFi funkcióval rendelkezik. Ez azt jelenti, hogy távolról vezérelhető egy mobil alkalmazás segítségével.

Figyelem:

• Minden alkalommal, amikor a választást OKszenzorral erősíti meg, a ∨ ∧ szenzorokkal tudja módosítani.
• A funkció megerősítése után a kijelző visszatér a WiFi menübe.
• 30 másodperces tétlenség esetén a programozó StandBy üzemmódba lép.
• Az azönnali kilépés a menüből és készenléti módba lépés is lehetséges, ehhez érintse meg hosszabb ideig a ① szenzort.

A WiFi menü bekapcsolásához a készenléti (StandBy) üzemmódban érintse meg hosszabb ideig a szenzort. Ezután a ∨ ∧ szenzorokkal válassza ki a következő elemek egyikét:

- Lül - A mobil eszköznek a sü- tőhöz történő csatlakoztatása lehetőségének aktiválása. Erint- se meg a 0K szenzort az üzem- mód aktiválásához, a kijelzőn a Lül 5 felirat jelenik meg, ahol a szám azt jelzi, hogy hány per- cig lehet csatlakoztatni a sütő- höz. Ennek az opciónak a bekap-

csolásához legalább a funkciók egyike, azaz a 5 vagy a aktiv kell hogy legyen.

• -A beállítások visszaállítása
• A sütő távvezérlésének bekapcsolása Silletve kikapcsolása
- A sütő funkcióinak és paramétereinek mobil alkalmazásban történő megtekintése lehetőségének bekapcsolása illetve kikapcsolása
- Hibalista (a lista akkor jele- nik meg, ha probléma merül fel az eszközzel.
- APA WiFi modul tápellátásénak bekapcsolása Álletve kikapcsolása AP 0.

Figyelem: AP gyári beállítása a AP ☐ pozícióban.

Lehetséges csatlakoztatási módok

• AP kapcsolat - a mobil eszköz közvetlen csatlakoztatása a sü-tőhöz, WiFi otthoni hálózati eszközök használata nélkül.
  • LAN kapcsolat - a mobil eszköz csatlakoztatása a sütőhöz az otthoni WiFi hálózaton keresztül, a hálózaton kívüli hozzáférés le van tiltva.
• WAN kapcsolat - mobil eszköz csatlakoztatása a sütőhöz az interneten keresztül, hozzáférés a világ bármely pontjáról.

Figyelem: A csatlakoztatási jelek a képernyőn az utoljára aktívtól függően változnak. Az alapértelmezett beállítás A kapcsolat típusa módosítható a mobil alkalmazás szintjéről.

A lépésről lépésre történő konfigurálási utasítások a www.amica.pl honlapon találhatók

Hibakódok: A csatlakoztatási probléma felmerülésétől a probléma megoldáság a hiba megjelenik a menüben, a HIBALISTA fülben, és a WiFi menübe való belépés után:

Hiba	Kiváltó ok	Megoldás
E20	Csatlakozási hiba	Próbáljon meg újra csatlakozni, ha hiba lép fel, vegye fel a kapcsolatot a hálózati rendszer-gazdával
E21	Túlcsordulás (korlátozott számú fel-használó)	A programozó emlékszik minden olyan felhasználóra, aki vezeték nélkül csatlakozik az eszközhöz, a lista törlése céljaból áramtalanítsa a készüléket majd csatlakoztassa újra.

A megfelelő konfigurációhoz szükséges információk:

• Ellenőrizze, hogy a sütő csatlakoztatva van-e a hálózathoz
• AP módban ellenőrizze, hogy a hálózat hatótávolságán belül van-e (hálózati azonosító (SSID)): SmartIN).
  • LAN módban győződjön meg arról, hogy a mobil alkalmazással ellátott eszköz csatlakozik-e az otthoni WiFi hálózathoz, amely-hez a sütót csatlakoztatni kívánja.
• WAN módban ellenőrizze, hogy a WiFi hálózat csatlakozik-e az internethez.
  • LAN és WAN módban jelszóra lesz szüksége az otthoni WiFi há- lózathoz.

Elektronikus programozó

A programozó LED kijelzővel és 8 érintőszenzorral van felszerelve (a szenzorok nem világítanak):

Szen-zor	Leírás	Szen-zor	Leírás
1	Be/ki kapcsoló (StandBy üzemmód) Óra beállítása
	Sütő funkciók Plusz / felfele [+]	^
	Kész programok Mínusz / lefele [-]	√
	Hőmérséklet beállítása - Megerősítés	OK

Figyelem: A szenzor minden egyes használatát hangjelzés erősíti meg. A hangjelzéseket nem lehet kikapcsolni.

Sütő funkciók a kijelzón

A kijelölt sütési funkciót jelző területet a következő változatok jelölik ki:

Funkció aktivitási terület*

Csatlakoztatott húshömérő szonda
Bekapcsolt világítás
OpenUp! - Automatikus ajtónyitás (ez a funkció nem érhető el)
OpenUp! - Automatikus ajtónyitás (ez a funkció nem érhető el)
Gyors bemelegítési tevékenység szimbóluma
Az ECO funkció aktív
Aktív időzítő
Automatikus üzemmód
Félautomatikus működési mód
Aktív szülői blokád
Sütő előmelegítése
Az aktív program készen áll
A katalizátor funkció aktív (ez a funkció nem érhető el)
Az aktív pirolízis funkció és az ajtózár szimbóluma (pirolízis funkcióval rendelkező sütő)

* modelltöl függöen

Csatlakozás a tápegységhez

A tápegységhez való csatlakoztatást követően (vagy áramkimaradást követő ismételt aramhoz való csatlakoztatást követően) a sütő az aktuális időbeállítási módba áll át, s a □villogni kezd a kijelzőn. készülék nem használható a beállított idő nélkül.

Figyelem: Áramkimaradás esetén az összes betáplált paraméter, például az üzemidő, a hőmérséklet és a funkció törlődik. A munka folytatásához a beállításokat újra be kell vinnie. Ha a megszakított program a pirolitikus tisztítás (vagy az ajtó más okból blokkolt), akkor az óra beállítása előtt sütőhűtés és ajtónyitás kerül elvégzésre.

Az aktuális idő beállítása

Áramhoz való csatlakoztatását követően a perc számjegyei □□ villognak a kijelzőn. Az aktuális idő megadásához használja a √ és a szenzorokat. Az óra számjegyekre való váltáshoz érintse meg egyszer a ⏰ szenzort, és állítsa be a helyes értéket a √ és a √szenzorok segítségével. Erintse meg ismét a ⏰ szenzort az aktuális idő megerősítéséhez A helyes időbeállítást egy hangjelzés erősíti meg. Az aktuális idő megváltoztatásához StandBy üzemmódban érintse meg és tartsa lenyomva a ⏰ szenzort, a kijelzőn a ⏰ szimbólum jelenik meg, érintse meg még egyszer a ⏰ szenzort, a számjegyek elkezdenek villogni. Az eszköz üzembehelyezése utáni időbeállítási procedúrát kövess-se ezután.

A kijelző megvilágításának in- tenzítása

A LED-es kijelző megvilágításának intenzitása a napszaktól függően változhat, 22:00 és 6:00 óra között a megvilágítás intenzitása alacsonyabb, mint 6:00 és 22:00 között. Ezenkívül a készenléti állapotban a fényerősség alacsonyabb, mint az aktív módban. A fényerősség és az órák megvilágításának intenzitása nem változtatható meg eltérő fényerősségnél

Világítás

A sütő ajtajának minden megnyitásakor a fény kigyullad. Ezenkívül, amikor a sütő aktív üzemmódban van, a sütőtér belseje meg van világítva. Ez a világítás csak StandBy üzemmódban kapcsol ki. Ha a sütő ajtaja hosszú ideig nyitva marad, a világítás kb. 10 perc után automatikusan kikapcsol.

Hűtőventilátor

A hűtőventilátor működése független a beállított funkcióktól és a

programozó állapotától. A hűtőmotor automatikusan bekapcsol, ha valamelyik funkció be van kapcsolva. A motor addig marad bekapcsolva, amíg a sütőkamrában a hőmérséklet meghaladja a 80°C-ot. Ezen hőmérséklet alatt a hűtőventilátor automatikusan kikapcsol.

Sütő előmelegítése (termosztát szimbólum)

A |•| szimbólum azt jelzi, hogy a sütő legalább egyik fűtőeleme felmelegszik. Ez a szimbólum kialszik, amikor a kamra hőmérséklete eléri a beállított szintet, és ezen elérésekor ez a szimbólum időről időre kialszik és kigyullad. Ez azt jelzi, hogy a beállított hőmérséklet fenn van tartva. Ha a beállított hőmérséklet elérése

után Ön azt csökkenti, akkor a szimbólum csak akkor világít majd, ha a sütő az újonnan beállított érték alá húlt.

Sütő funkciók

Aktív üzemmódban érintse meg a szenzort, a funkcióválasztó menü aktiválódik - az "1" feliratú sütő funkció megjelenik a kijelzőn. A és a szenzorok segítségével válassza ki a megfelelő funkciót az alábbi táblázatból. Ezután erősítse meg a funkció kiválasztását a0kszenzorral, a következő lépésben válassza ki a megfelelő hőmérsékletet a és a szenzorokkal, vagy hagyja meg az alapértelmezett értéket. Miután a0kszenzorral megerősítette a beállítást, az eszköz működni kezd.

A funkciók leírása

Végrehajtás

Hőmérséklet [°C]

Alapér-telmezett hőmérsék-let [°C]

Nyár-son sütés*

Fény

Felső fűtő-elem

Pirító fűtő-elem

Ventilátor fűtőeleme

Alsó fűtőelem

Légkeverés ventilátor

perc

max.

Fény

√

-

-

-

Gyors felmelegedés

√

√

√

√

30

280

170

ECO

ECO sütés

√

√

30

280

170

Légkeverés

√

√

√

30

280

170

Hagyományos

√

√

√

30

280

180

Sütemény

√

√

√

√

30

280

170

Grill/nyárson sütés

√

√

30

280

220

√

Turbó grill/Turbó nyárson sütés

√

√

√

√

30

280

190

√

Szuper grill/Szuper nyár-son sütés

√

√

√

30

280

220

√

Pizza

√

√

√

√

30

280

220

A funkciók leírása

Végrehajtás

Hőmérséklet [°C]

Alapér-telmezett hőmérsék-let [°C]

Nyár-son sütés*

Fény

Felső fűtőelem

Pirító fűtőelem

Ventilátor fűtőelem

Alsó fűtőelem

Légkeverés ventilátor

perc

max.

Sütés

√

√

30

240

200

Kiolvasztás

√

√

-

-

-

Gőz tisztítás *

√

Pirolitikus tisztítás *

√

* modelltöl függöen
Figyelem: A funkcióválasztó menü aktiválása után az érzékelők 10 másodperces használatának hiánya az aktív módba való átmenetet váltja ki, ami a már betáplált beállítások törlésével egyenértékű.

Az aktív sütő funkció ideje alatt

Az aktív sütőfunkció megváltoztatásához érintse meg hosszabb ideig a szenzort

A kész programok menübe való belépéshez érintse meg és tartsa lenyomva a ☐szenzort

A StandBy üzemmódba váltáshoz érintse meg s tartsa lenyomva hosz-szabb ideig a ①szenzort.

A hőmérséklet megváltoztatásához érintse meg és tartsa lenyomva a szenzort, majd pedig a és a szenzorokkal válassza ki a megfelelő hőmérsékletet, erősítse meg a OK szenzorral, vagy várjon néhány másodpercet, s az új hőmérséklet automatikusan megerősítésre kerül.

StandBy üzemmód

Másszóval készenléti állapot. Ebben az üzemmódban az óra aktív a kijelzőn, vagy a kamrában belüli hőmérséklet jelenik meg (50°C felett). Ezenkívül aktiválhatja az időzítő funkciót, amelyet a használati utasítás későbbi fejezete ismertet. A

fényerősség az aktív módhoz képest csökken.

Aktív mód

Aktiválja az üzemmódot úgy, hogy StandBy üzemmódban tartva megérinti a ①szenzort. Aktív módban kiválaszthatja a megfelelő funkciót, hőmérsékletet vagy munkaidőt.

Szülői blokád

StandBy üzemmódban egyszerre érintse meg 3 másodpercre a és a √szenzort a szülői blokád aktiválásához, s a kijelzőn a 0- szimbólum vjelenik majd meg. A szülői blokád deaktiválásához, egyszerre érintse meg ugyanazokat az érzékelőket 3 másodpercre, a kijelzőn a 0-szimbólum kialszik.

Az időzítő funkció

Bármelyik üzemmódban érintse meg és tartsa lenyomva a szenzort, a kijelzőn a jelenik meg, és szimbólum villogni fog. Ekkor a következőket teheti meg:

Állítsa be az időzítót a szenzorral, majd erősítse meg a okszenzorral. Az időzítő beállításának módosítását a és a szenzorral végezze el. Erősítse meg a módosított értéket a OK. Kapcsolja ki az időzítót úgy, hogy a szenzorral az:értéket állítja be és a okszenzorral erősíti meg.

Az időzítő nem szakítja meg az aktív sütő funkciót. Az idő letelte után hangjelzés hallható, ez bármely szenzorral kikapcsolható.

A beállítások megtekintése és módosítása a sütő működése közben

A belső hőmérséklet ellenőrzéséhez a sütő működése közben érintse meg egyszer a ☐ szenzort. Érintse meg ismét a ☐ szenzort a beállított hőmérséklet ellenőrzéséhez. Érintse meg ismét a az aktuális időt mutató képernyőhöz való visszatéréshez.

A sütő működése közben beállított hőmérséklet megváltoztatásához érintse meg és tartsa lenyomva a szenzort, a kijelzőn megjelenik az aktuálisan beállított hőmérséklet, és ekkor módosíthatja azt a és a szenzorokkal. Erősítse meg az új hőmérsékletet a OK szenzorral. A megerősítésig az előzőleg beállított érték működik a sütőben.

A sütő működése közbeni funkció megváltoztatásához érintse meg és tartsa lenyomva a □szenzort, a kijelzőn megjelenik az aktív funkció, melyet a ∧ és a √ szenzorokkal tud módosítani. Az új funkció megerősítése után a hőmérséklet megjelenik a kijelzőn (ez nem alapértelmezett a beállított funkcióhoz, csak az előző beállításokból kerül át). Módosítható a ^ és a √ szenzorokkal). Miután megerősítette a okszenzorral, a sütő megkezdi működését az új beállításokkal.

A funkció kikapcsolása

A funkció kikapcsolásához érintse meg és hosszabb ideig tartsa lenyomva a ①szenzort. Az alapértelmezett funkciók korlátlan ideig működnek, a sütő csak a késleltetett sütő kikapcsolási és a késleltetett sütő indítási funkció aktiválásával képes automatikusan kikapcsolni. Kivétel a pirolitikus tisztító funkció.

Késleltetett sütő kikapcsolás (Félautomata Működés)

A sütő késleltetett kikapcsolása azt jelenti, hogy a sütő automatikusan kikapcsol egy előre beállított idő elteltével az üzemmód aktiválásától számítva. A sütő kikapcsolásának lehetséges késleltetése 1 perc és 10 óra között lehetséges. A sütő késleltetett kikapcsolásának aktiválásához, amikor a sütő egy bizonyos funkcióval működik, érintse meg és tartsa lenyomva a ☐szenzort, az ☐időzítő szimbólum villog a kijelzőn. Érintse meg ismételten a ☐szimbólumot, a kijelzőn megjelenik a ☐szimbólum, s ekkor Ön:

Állítsa be a sütő kikapcsolási idejét a ^szenzorral, majd pedig erősítse meg a okszenzorral.

A kikapcsolási idő beállításait a és a szenzorokkal módosíthatja. Erősítse meg a módosított értéket a OK Kapcsolja ki a sütő késleltetett kikapcsolását a szenzor ☐☐:☐☐ értékre való állításával és erősítse meg a OK

A sütő késleltetett kikapcsolása megszakítja az aktív sütő funkciót. Az idő letelte után hangjelzés hallható, és ezt bármely szenzorral ki tudja kapcsolni, kivéve a ⏻A hangjelzés kikapcsolása után a készülék aktív

üzemmódba vált.

Figyelem: Ha a ☑szenzort használja a riasztás kikapcsolásához, a programozó automatikusan belép a sütő késleltetett kikapcsolási idejének szerkesztési módjába.

Késleltetett sütő indítás (automatikus üzemmód)

Állítsa be a sütő bekapcsolásának pontos idejét a ,majd pedig erősítse meg a 0kszenzorral. Módosítsa a sütő indítási idejét a és a szenzorokkal. Erősítse meg a módosított értéket a 0k Kapcsolja ki a sütő késleltetett indítását a szenzor lehető legalacsonyabb értékre történő állításával és erősítse meg a 0kszenzorral.

A késleltetett sütőindítást úgy kel érteni, hogy a sütő automatikusan bekapcsol egy meghatározott időpontban, majd a sütő automatikusan kikapcsol a megadott üzemidő letelte után. A sütő bekapcsolásának lehetséges késleltetése 1 perc és 10 óra közötti tartományban lehetséges, működési ideje pedig maximálisan 10 óra. A késleltetett sütő működésének aktiválásához először aktiválja a sütő késleltetett leállítását. Ezután ismét érintse meg és tartsa lenyomva a szenzort, s az időzítő szimbólum villogni kezd a kijelzőn. Érintse meg kétszer a szenzort, s a szimbólum villog a kijelzőn, most a következő lehetősége van:

A sütő késleltetett kikapcsolása megszakítja az aktív sütő funkciót. Az idő letelte után hangjelzés hallható, ez bármely szenzorral kikapcsolható. A hangjelzés kikapcsolása után a készülék aktív üzemmódba vált.

Kész programok

Ez egy olyan programkészlet, amely az adott etelhez legmegfelelőbb funkciókkal, hőmérsékletekkel és sütési idővel rendelkezik.

Aktív üzemmódban érintse meg a szenzort, a kész programválasztó menü bekapcsol - a kijelzőn a "P01" jelű program látható. A és a szenzorok segítségével válassza ki a megfelelő programot az alábbi táblázatból. Ezután erősítse meg a programválasztást a szenzorral, a készülék elkezd működni.

Program Leírás	Végrehajtás		Alapértelmezett hőmérséklet [°C]
	Gyors felmelegedés	Melegítő funkció
P01 Marhahús 180
P02 Sertéshús 180
P03 Bárányhús 180
P04 Csirke 1,5kg 190		[SY4H]
P05 Kacsa 1,8kg 180
P06 Liba 3,0kg 170		[ZYA4]
P07 Pulyka 2,5kg 170
P08 Pizza 220
P09 Lasagne 200		[A3XD]
P10 Focaccia			230
P11 Rakott tészta			220
P12	Sült zöldségek
P13	Piskóta
P14	Muffin
P15	Keksz
P16	Gyümölcsös sütemény
P17	Kenyér
P18	Tészta növekedése
P19	Szárítás

Minden kész program szabadon módosítható, azaz megváltoztathatja a beállított hőmérsékletet vagy a sütő működési idejét. Ehhez kövesse a vonatkozó utasításokat ("A beállítások előnézete és módosítása a sütő működése közben" és "A sütő késleltetett kikapcsolása"). A módosítások betáplálást követően a program már nem "kész program", a bevezetett változtatások egyszeri módon aktívak, ez nem változtatja meg a kész program paramétereit a következő indításkor.

Kész programok gyors felme- legítéssel

A sütő működési idejének korlátozása

A kiválasztott programokat az jellemzi, hogy a sütót bizonyos hőmérsékletre elő kell melegíteni. Ezeket a fenti táblázat megfelelően jelöli. Miután kiválasztotta az egyik megjelölt kész programot a melegítéssel, és miután megerősítette a programot a szenzor segítségével, a kijelzőn ezenkívül megjelenik a gyors melegítés ikonja. A megfelelő hőmérséklet elérése után egy hangjelzés lesz hallható, amely az ajtó kinyitásakor kialszik. Helyezze az ételt a sütőbe, és csukja be az ajtót, ekkor elindul a helye sütőprogram.

Figyelem: Nem tanácsos a kész programot módosítani, amikor a sütő aktívan gyorsan felmelegszik, a változtatások törlik a kész programot, és a készülék a jelenleg beállított funkció, idő és hőmérséklet paraméterekkel fog működni.

Biztonsági okokból a sütő korlátozott ideig működhet csak. Ha a beállított hőmérséklet maximálisan 100°C, akkor a sütő 10 óra elteltével StandBy üzemmódba vált, ha a beállított hőmérséklet 200°C vagy annál több, akkor a maximális működési idő 3 óra. A 101°C-199°C közötti tartományban a munkaidő lineárisan változik (3 és 10 óra között).

A sütő gyors melegítése

A sütő gyors felmelegítése érdekében be kell kapcsolni a ventilátor fűtőele- met, a pirító fűtőelemet és a légke- veró ventilátort, ebben az esetben a maximális teljesítmény 3,6 kW.

A kész program befejezése

A kész program befejezése megegyezik a sütő késleltetett kikapcsolása esetén hallható hangjelzéssel.

A sütő ajtaja

A sütő működése közben az ajtót be kell zárni. Az ajtó kinyitása megszakítja az aktív funkciót. Ha az ajtó több mint 30 másodpercig nyitva marad, akkor hangjelzés lesz hallható, amely azt jelzi, hogy az ajtót be kell zárni. A hangjelzés kikapcsolható bármely szenzor megérintésével vagy az ajtó bezárásával.

A 10 percnél rövidebb ajtónyitás nem befolyásolja az aktív programot és annak paramétereit. Ezután biztonsági okokból a sütő StandBy üzemmódra vált (minden beállítás törlődik).

TISZTÍTÁS ÉS KARBANTARTÁS

A sütő folyamatos tisztítása és megfelelő karbantartása jelentősen befolyásolja az eszköz problémamentes működésének időtartamát.

Általános tippek

• A sütőt minden használat után meg kell tisztítani, hogy elkerülje a szennyeződések odaégését.
• Hosszú távú hatásuk esetén a teljes eltávolítás lehet hogy nem lesz lehetséges, illetve sok munkát igényelhet.
• A sütőkamrát meleg vízzel, mosószer vagy ecet (3 evőkanál 250 ml vízre) hozzáadásával kell mosni. A tisztítást követően ne felejtse el szárazra törölni a felületet.
• Ne hagyjon nedves edényeket vagy ruhákat a sütőben. A kam-rában maradt nedvesség korrózió forrása lehet.
• A gyümölcslevek vagy sütemények foltjait a legegyszerűbben akkor lehet eltávolítani, amikor a sütőkamra még mindig meleg, de már nem forró.

Tisztítószerek

• A tisztításhoz és a karbantartás-hoz ne használjon súrolószert vagy súroló hatású szereket.
• Ne használjon nátriumtartalmú, ammóniát vagy klórt tartalmazó marószereket.
• Ne használjon erősen lúgos anyagot.
• Nem tanácsos olyan szerves savakat (például citromsavat) tartalmazó folyadékokat használni, amelyek tartós foltokat vagy a kerámia zománc elszennyeződését okozhatják.

Egyéb releváns tippek

• Gyümölcsöt tartalmazó ételek, például sütemények sütéséhez mély sütőtálcákat használjon - a gyümölclé elszíneződést vagy a zománc mattosodását okozhat.
• A zománc elszíneződése nem befolyásolja a sütő működését, s nem képezi panasz alapját.
• Hús sütéséhez használjon megfelelő edényeket, például tepsit, vagy használjon alumínium fóliát és speciális sütőtáskákat, hogy elkerülje a zsír bekerülését a sü-tőkamrába.

Figyelem: Tisztításhoz és karban-tartáshoz ne használjon súrolószert, súroló- vagy karcoló hatású szere-ket.

Figyelem: Az elülső ház tisztítására csakis meleg vizet és egy kis menynyiségű folyékony mosószert vagy üvegmosó szert szabad használni. Ne használjon tisztítótejet.

Tisztítás

A tisztítási műveleteket csak akkor lehet megkezdeni, mikor a sütő ki-húlt.

• Kapcsolja be a sütő belsejében a világítást, ezáltal a kamra belseje jobban látható lesz.
• A legnagyobb szennyeződéseket mechanikusan távolítsa el (ajánlott a fa vagy műanyag konyhai spatula használata). A súroló hatású termékek mattá tehetik vagy károsíthatják a zománcbevonatot. Különös óvatossággal kell eljárni ezek használatakor.
• Nehezen eltávolítható égett szennyeződéshez - használjon mosogató folyadékkal vagy ece- tes vízzel átitatott kendót (kb. egy órára helyezze a piszkos fe- lületre).

Drótos vezetősínek

A sütő könnyen eltávolítható dró- tos vezetősínekkel (létrákkal) van felszerelve. Tisztítás céljából húzza meg el az elülső részen található zárat, majd fordítsa el a vezetősíne- ket és távolítsa el őket a hátsó fülről.

Leszerelés

Felszerelés

Teleszkópos vezetősínek

A vezetősíneket a drót vezetősínekkel együtt kell kivenni és megtisztítani. Mielőtt a sütőtepsit rájuk illesztené, húzza ki őket (ha a sütő felhevült, a vezetősíneket a kihúzható vezetősínek elülső részén található ütközőkre akasztott sütőtepsi segítségével kell kihúzni) majd pedig tolja be őket a sütőtepsivel együtt.

Leszerelés

Figyelem: A vezetősíneket nem szabad mosogatógépben tisztítani.

Katalitikus betétek

Az ajtó leszerelése

A betéteket speciális öntisztító zo-A sütőbelsőhöz való jobb hozzáférés mánc borítja. Ez a zománc azt ered- és a könnyebb tisztítás érdekében ményezi, hogy a zsírból vagy aza sütő ajtaját ki lehet venni. Ehhez élelmiszermaradványokból szárma- nyissa ki az ajtót, hajtsa fel a csuk-zó szennyeződések automatikusan lós biztonsági elemet (A rajz). Zár-eltávolíthatók, feltéve, hogy azok ja be egy kissé az ajtót, emelje fel, nem száradtak rá és nem égettekés vegye ki előrehajtva azt. Az ajtó (az ételeket és a zsírmaradványokat visszaszerelésének céljából végezze a lehető leghamarabb el kell távo-el fordítva a leírt lépéseket. A visz-lítani, amíg meg nem száradtak és szaillesztésnél ügyeljen arra, hogy a meg nem égtek, ekkor elkerülhetőzsanyéron található nyílásba jól illjen lesz a sütő hosszú öntisztítása). Aa zsanérkengyel kialló része. Miu-sütő öntisztításához kapcsolja be 1tán az ajtó fel lett helyezve a sütő-órára 250°C-os hömérsékletre. Ha re, kötelező módon fel kell rá tenni az ételmaradványok kisméretűek, az a blokádot és jól rá kell nyomni. A eljárás lerövidíthető. biztonsági elem nem megfelelő fel-

Mivel az öntisztító folyamat energiafogyasztást igényel, minden tisztítás előtt ellenőrizni kell a szennyeződés mennyiségét. Az öntisztító betétek tulajdonságainak csökkenését szemlélve ezeket cserélje újakra. A betétek megvásárolhatók szervizközpontokban vagy a boltokban. Ha a hagyományos tisztítási módszert választja, ne felejtse el, hogy az öntisztító zománc érzékeny a kopásra, és ne használjon maró hatású tisztítószereket vagy kemény kendőket a tisztításhoz.

Leszerelés

A biztonsági zsanérok elhajlítása

A belső ablaktábla kivétele

- Nyomja meg a rajzon látható helyeket, és húzza ki a felső aj lécét. (B., C. rajz).

- Húzza ki a belső ablakokat a rögzítőből (az ajtó alján - D. rajz)

Figyelem: Az ablaktábla kerete meg-sérülésének veszélye. Az ablakokat ki kell tolni, nem szabad őket fele-melni.

• Vegye ki a belső ablaktáblát, (D. rajz).
• Az ablaktáblát tisztítsa meg meleg vízzel és kismennyiségű mosogatószerrel.
• Az ablaktábla visszaszerelésének céljából végezze el fordítva a leírt lépéseket. Az ablaktábla sima része felülre kell hogy kerüljön, s a vágott sarkok pedig lefele.

Belső ablaktábla kivétele

A kamrán belüli világítás cse- réje

Az izzó cseréje előtt a sütőt le kell választani az áramforrásról.

• Lapos csavarhúzóval feszítse fel a búra záriát és vegye le a búrát.
• Vegye ki a halogén izzót lefelé csúsztatva azt egy ruhával vagy papírdarabbal.

• Ha szükséges, cserélje ki a halogén izzót egy újra, a következő paraméterek megegyezőre:

• G9 típusú.

• feszültség 230V
• teljesítmény 25W

- Győződjön meg arról, hogy az új izzó szorosan illeszkedik a fogla- latba.

• Tegye fel a lámpabúrát.

Figyelem: Ügyelni kell arra, hogy a halogén izzóhoz ne nyúljunk a kezünkkel

A MÜKÖDÉS KÖZBEN FELLÉPŐ PROBLÉMÁK

Minden válsághelyzetben a következő a teendő:

- Kapcsolja ki a sütő munkaegységét,

- Aramtalanítsa a készüléket

- Néhány kisebb hibát önállóan is el lehet távolítani, az alábbi táblázatban foglaltak segítségével, mielőtt Önök az ügyfélszolgálathoz illetve a szervizhez fordulnak, kérjük, ellenőrizzék a táblázatban foglalt pontokat.

Probléma Kiváltó ok Eljárásmód

1. A készülék nem működik	áramszünet ellenőrizzük	a házibiztosítékot, cseréljükki ha kiégett
2. Nem működik a sütő világítása	Laza illetve sérült izzó körte	cserélje ki a hibás iz-zót (lásd a Tisztítás és karbantartás fejezetet)
3. A programozó kijel-zője az idő ciklikusan ábrázolja "0.00"	A készülék áramtala-nítva lett illetve ideig-lenes áramkimaradás lépett fell	állítsa be az aktuális időt (lásd a Programo-zó működése)
4. A légkeverési fűtő-elem ventilátorja nem működik	Túlmelegedés veszélye! Azonnal áramtalanít-sa a sütőt (biztosíték). Lépjünk kapcsolatba a legközelebbi szervizzel.

Ha a probléma nem oldódik meg, áramtalanítsa a készüléket és jelentse a hibát a Szervizközpontban. Figyelem! Bármely javítást csakis szakképzett szakember végezhet a készüléken.

MŰSZAKI ADATOK

Típus/modell:

12263.3eTciKDpsScJVX / ED57687XA+ X-TYPE WiFi 12263.3eTciKDpsScJVW / ED57687WA+ X-TYPE WiFi

Névleges feszültség 230V~50Hz
A sütő névleges teljesítménye 3600 W
Alsó fűtőlem 1100 W
Felső fűtőelem 900 W
A légkeverés fűtőeleme 2100 W
A grill fűtőeleme 1500 W
A sütő méretei(Ma x Sz x Mé)	595 x 595 x 575 mm

Megfelel az EN 60335-1; EN 60335-2-6 Európai Uniós szabványoknak. Az elektromos sütők energiacímkézésére vonatkozó adatokat az EN 60350-1 / IEC 60350-1 szabvány szerint kell megadni. Ezeket az értékeket normal terhelés mellett határozzuk meg a következő aktív funkciókkal: felső és alsó hűtőelem és ventilátoros fűtési támogatás (ha ilyen funkciók rendelkezésre állnak).

Az energiahatékonysági osztályt a készülékben rendelkezésre álló funkci- ónak megfelelően határoztuk meg a következő prioritásnak megfelelően:

Kényszerített Eco légáramlás (légkeverés fűtőeleme + ventilátor)		Eco
Kényszerített Eco légáramlás (alsó + felső fűtőelem + pirító + ventilátor)		Eco
Hagyományos Eco üzemmód (alsó + felső fűtőelem)		Eco

Az energiafogyasztás meghatározásakor távolítsa el a teleszkópos vezető-síneket (ha fel vannak szerelve).

A gyártó nyilatkozata:

A gyártó kijelenti, hogy a termék megfelel a következő európai direktívák követelményeinek:

• kisfeszültségű direktíva 2014/35/UE,
  • elektromágneses kompatibilitás Irányelv 2014/30/UE,
• környezetbarát tervezési irányelv 2009/125/UE,
  ezért is a készülék el lett látva a Cézimbólummal valamint ki lett hozzá adva egy megfelelőségi nyilatkozat,
  melyet a piacfelügyelő szerveknek betekintésre bocsátottunk.

A rádiókészülék típusa megfelel a 2014/53/EU irányelvnek. A megfelelőségi nyilatkozat teljes szövege elérhető a gyártó, az importőr vagy a meghatalmazott képviselő weboldalán.

FELSZERELÉS

A sütő beszerelése

• A konyhának száraznak és megfelelően szellőzőnek kell lennie. Ezenkívül hatékony szellőzéssel kell rendelkeznie, és a sütőbeál-lításnak garantálnia kell az ösz-szes vezérlőelemhez való szabad hozzáférést, mindenekelőtt a hálózati csatlakozónak könnyen elérhetőnek kell lennie.
• A sütő Y osztályú beépítésű. A beépítendő bútorok furnérja és ragasztója legalább 100°C hő-mérsékletig hőálló kell hogy legyen. Eme feltétel be nem tartása a bútor felületének deformálódásához illetve a furnér leválásához vezethet.
• Készítsen nyílást a bútorban a rajzokon megadott méretekkel: A-munkalap alatti beépítés, B-magas beépítés. Ha a szekrényben van egy hátsó fal, az elektromos csatlakozáshoz egy nyílást kell vágni rajta.
• Csúsztassa teljes mértékben a sütőt a nyílásba, s négy csavarral rögzítse a kiesés ellen (C. rajz).

A rajz

B rajz

C rajz
Figyelem: Az eszközt képzett szak- embernek kell telepítenie. Az ösz- szeszerelési műveleteket az áram- forrásról lekapcsolt készüléknél kell elvégezni.

A sütő áramforráshoz való csatlakoztatása

Mielőtt a sütőt csatlakoztatja az elektromos rendszerhez, olvassa el az adattáblán szereplő információkat.

• A sütő egy egyfázisú, váltakozó árammal (230V 1N\~50 Hz) történő táplálásra tervezett, 3 x 1,5mm2 és körülbelül 1,5 m hoszszú tápkábellel valamint földelt dugóval rendelkezik.
• Az elektromos csatlakozóaljzatnak földeltnek kell lennie. A sütő beállítása után az elektromos csatlakozóaljzatnak a felhasználó számára elérhetőnek kell lennie.
• A sütő csatlakoztatása előtt elle-nőrizze, hogy:
• A biztosíték és az elektromos hálózat megfelelő a sütő terhelésének, az aljzatot ellátó áramkört min. 16A biztosítékkal kell védeni,
• Az villamos hálózat olyan hatékony földelési rendszert tartalmaz, amely megfelel a hatályos szabványoknak és előírásoknak,
• A sütő telepítését követően a dugó elérhető kell hogy legyen.

Figyelem: Ha a le nem szerelhető csatlakozó kábel megsérül, akkor azt a gyártónál illetve egy erre szakosodott szakszervizben vagy pedig egy szakképzett szerelő segítségével ki kell cserélni a veszélyhelyzetek elkerülése végett.

GYAKORLATI TANÁCSOK

Táblázatok a sütőbeállítások példáival

Sütemények sütése

	Étel típusa Tartozékok Szint		Melegítő funkció	Hőmérséklet [°C]	Idő [perc)]
Sütemények sütőformákban	Piskóta	Kerek fekete sü-tóforma, rostélyra fektethető	1-2 170 - 200	1)	38 - 502)
	Kuglóf/ kuglóf krumpli lisztből	Kerek vagy téglalap alakú sütóforma, rostélyra fektethető	1-2 160 - 170	1)	25 - 402)
	Kuglóf/ kuglóf krumpli lisztből	Kerek vagy téglalap alakú sütóforma, rostélyra fektethető	3 150 - 160 25 - 40
	Zsírszegény piskóta	Fekete, kerek vagy négyzet alakú, be-vonatos sütóforma, rostélyra fektethető	1-2 170-180	1)	38 - 452)
	Almás pite	Fekete, kerek vagy négyzet alakú sü-tóforma, rostélyra fektethető	1-2 190-200	1)	50 - 652)
Sütótalcás sütemény	Kis muffin sütemények	Körülbelül ∅ 48 mm-es papírforma, sütótálcára fektet-hető	3 155-160	1)	37 - 452)
		Körülbelül ∅ 48 mm-es papírforma, sütótálcára fektet-hető	3 150-160	1)	34 - 382)
		Körülbelül ∅ 48 mm-es papírforma, sütótálcára fektet-hető	3 150-160	1)	34 - 382)
		Papírforma körülbe-lül ∅ 48mm 2 - kenyér- illetve pecsenyesütő forma 4 - kenyérsütő forma	2 + 4 150-160	1)	34 - 402)
	Omlós sütemény	Kenyérsütő forma 2 150-160	☐	1)	30 - 402)
		Kenyérsütő forma 2 150-170	☐	1)	25 - 352)
		Kenyérsütő forma 2 150-170	☐	1)	25 - 352)
		2 - kenyér- illetve pecsenyesütő forma 4 - kenyérsütő forma	2 + 4 160-175	1)	25 - 352)

1) Az üres sütőt melegítse 5 percig, ne használja a gyors bemelegítés funkciót.
2) Az időtartamok akkor érvényesek, hacsak másképp nem jelezzük, az eszköz kamrája fűtetlen.

Fontos!

A táblázatban megadott paraméterek csak tájékoztató jellegűek, s ezeket módosítani lehet saját tapasztalata és kulináris ízlése szerint.

• Próbálja meg a készülékhez mellékelt formákat használni.
• Ha saját sütőtálcáit és sütőformáit használja, helyezze őket a szárító létrára. Javasoljuk, hogy használjon fekete sütőtálcákat, mivel ezek a legjobb hővezetők és csökkentik a sütési időt.
• Nem javasoljuk fényes és csillogó felületű sütőtálcák és formák használatat, melyek a sütemény aljának elégtelen sütését eredményezhetik (az alsó fűtőelem + a felső fűtőelem használata esetén).
• A légkeverés funkció használatakor nem szükséges előmelegíteni a sütőt. Egyéb funkciók végrehajtása érdekében melegítse a kamrát a beállított hőmérsékletre, mielőtt az ételt behelyezi (a jelzőfénynek ki kell aludnia).
• Mielőtt eltávolítaná a süteményt a sütőből, ellenőrizze a sütés minőségét egy fából készült pálcával (megfelelő sütésnél, miután beleszúrta a tésztába, száraznak és tisztának kell lennie).
• Sütés után hagyja a süteményt a felmelégített sütőkamrában kb. 5 percig.
• A légkeverés funkció használatakor a sütési hömérséklet általában 20-30°C-kal alacsonyabb, mint a hagyományos funkció használatakor (felső fűtőelem + alsó fűtőelem).
• A táblázatban található sütési paraméterek hozzávetőlegesek, és szabadon beállíthatók saját kulináris ízlése vagy tapasztalata szerint.

Ha a szakácskönyvekben megadott információk jelentősen eltérnek a használati utasításban megadott értékektől, kérjük, kövesse a használati utasítást.

Hús és zöldségek sütése

Étel típusa Tartozékok Szint			Melegítő funkció	Hőmérséklet [°C]	Idő [perc)]
Marhahús	Rostély, Sütótálca (a le-csepegő cseppek össze-gyújtésére)	2 - rostély / 1- sütótálca		225 - 250	120 - 150
Marhahús	Rostély, Sütótálca (a le-csepegő cseppek össze-gyújtésére)	2 - rostély / 1- sütótálca		160 - 180	120 - 160
Sertéshús	Rostély, Sütótálca (a le-csepegő cseppek össze-gyújtésére)	2 - rostély / 1- sütótálca		160 - 230	90 - 120
Sertéshús	Rostély, Sütótálca (a le-csepegő cseppek össze-gyújtésére)	2 - rostély / 1- sütótálca		160 - 190	90 - 120
Csirke	Rostély, Sütótálca (a le-csepegő cseppek össze-gyújtésére)	2 - 3 rostély / 1 - sütótálca		180 -190	180 -190
Csirke	Rostély, Sütótálca (a le-csepegő cseppek össze-gyújtésére)	2 - rostély / 1- sütótálca		160 - 180	45 - 60
Csirke	Rostély, Sütótálca (a le-csepegő cseppek össze-gyújtésére)	2 - 3 rostély / 1 - sütótálca		175 - 190	60 - 70
Hal	Rostély, Sütótálca (a le-csepegő cseppek össze-gyújtésére)	2 - 3 rostély / 1 - sütótálca		190 60 - 70
Hal	Rostély + edény fedéllel	2 - rostély edény a rosté-lyon		210 - 220	45 - 60
Hal	Rostély, Sütótálca (a le-csepegő cseppek össze-gyújtésére)	2 - 3 rostély / 1 - sütótálca		160 - 180	45 - 60
Zöldségek Kenyérsütő forma 2 190 - 210 40 - 50
Zöldségek Kenyérsütő forma 3 170 - 190 40 - 50

Az időtartamok akkor érvényesek, ha nem lett más adat megadva a hideg sütőkamra számára.

Fontos!

A táblázatban megadott paraméterek csak tájékoztató jellegűek, s ezeket módosítani lehet saját tapasztalata és kulináris ízlése szerint.

• A sütőben 1 kg feletti húsdarabokat süssön, kisebb adagokat ajánlott a főzőlapon elkészíteni.
• Sütéshez ajánlott hőálló edényeket használni, ezen ételek fogantyúinak is ellenállónak kell lenniük a magas hőmérsékletre.
• Ha a szárító létrán vagy a rostélyon süt, ajánlott a sütőtálcát alacsonyabb szintre helyezni. Az ételből származó zsír nem csepeg közvetlenül a kamrába, hanem a sütőtálcára.
• A sült lédúsabbá tétele érdekében adjon egy kevés vizet a behelyezett sütőtálcába. Ebben az esetben az étel nem szárad ki.

A főzési idő felénél javasoljuk, hogy legalább fordítsa a húst a másik oldalára, sütés közben rendszeresen meg kell öntözni a húst a szósszal vagy a korábban megsózott forró vízzel. A húst nem szabad hideg vízzel öntögetni.

Pizza

Étel típusa Pizza	Tartozékok Szint	Melegítő funkció	Hőmérséklet [°C]	Idő [perc)]
Friss Kenyérsütő forma 2-3 200 – 230		[IMAGE]	1)	15 – 25
Friss, vékony tészta	Kenyérsütő forma 2-3 200 – 230	[IMAGE]	1)	15 – 20
Fagyasztott, vékony tészta	Rostély 2-3	[IMAGE]	2) 2)
vastag Rostély 2-3		[IMAGE]	2) 2)

1) Melegítse fel az üres sütőt
2) Vegye figyelembe a csomagoláson szereplő információkat

Fontos!

A táblázatban megadott paraméterek csak tájékoztató jellegűek, s ezeket módosítani lehet saját tapasztalata és kulináris ízlése szerint.

Grillezés

Étel típusa Tartozékok Szint		Melegítő funkció	Hőmérséklet [°C]	Idő [perc)]
Pirítós fehér kenyérből	Rostély 4 250		1)	1,5 - 2,5
Pirítós fehér kenyérből	Rostély 4 250		1)	2 - 3
Csirke	Rostély Sütőtálca (a le-csepegő cseppek össze-gyűjtésére)	2 - 3 rostély / 1 - sütőtálca	180 -190	180 -190
Hal	Rostély Sütőtálca (a le-csepegő cseppek össze-gyűjtésére)	2 - 3 rostély / 1 - sütőtálca	190 60 - 70
Zöldségek	Kenyérsütő forma	3	170 - 190	40 - 50

1) Melegítse fel az üres sütőt 5 percre kapcsolva, ne használja a gyors melegítés funkciót

Fontos!

A táblázatban megadott paraméterek csak tájékoztató jellegűek, s ezeket módosítani lehet saját tapasztalata és kulináris ízlése szerint.

ECO légkeveréses fűtési funkció

- az ECO légkeveréses funkcióval aktiválódik egy optimalizált fűtési módszer, amely energiát takarít meg az ételek elkészítésekor, a sütési időt nem lehet lerövidíteni magasabb hőmérsékletek beállításával, szintén nem ajánlott sütő előmelegítése, sütés közben ne változtassa meg a hőmérsékleti beállítást, és sütés közben ne nyissa ki a sütő ajtaját.

Az ECO légkeverés funkció használatakor ajánlott paraméterek

Étel típusa Sütő funkció Hőmérséklet [ °C] Szint Idő [perc)]
Piskóta		180 - 200 2-3 50 - 70
Kuglóf/ kuglóf krumpli lisztből		180 - 200 2 50 - 70
Hal		190 - 210 2 45 - 60
Marhahús		200 - 220 3 90 - 120
Sertéshús		200 - 220 2 90 - 160
Csirke	[YBA7]	180 - 200 2 80 - 100

Táblázatok a tesztételekkel

Táblázatok a tesztételekkel az EN 60350-1 szabvány szerint

Sütemények sütése

Étel típusa Tartozékok Szint			Melegítő funkció	Hőmérséklet [°C]	Idő [perc)]
Kisméretű sütemények	Kenyérsütő forma	4 160		1)	28-322)
	Kenyérsütő forma	3 155		1)	23-262)
	Kenyérsütő forma	3 150		1)	26-302)
	Kenyérsütő forma	2 + 42 – kenyérsütő forma vagy sütótálca 4 - kenyérsütő forma		1501)	27-302)
Száraz sütemény (csíkok)	Kenyérsütő forma	3 150-160		1)	30-402)
	Kenyérsütő forma	3 150-170		1)	25-352)
	Kenyérsütő forma	3 150-170		1)	25-352)
	Kenyérsütő forma	2 + 42 – kenyérsütő forma vagy sütótálca 4 - kenyérsütő forma		160-1751)	25-352)
Zsírszegény piskóta	Rostély + fekete bevonatos sütóforma, ∅26cm_	2 170-180		1)	38-462)
Almás pite	Rostély + két fekete bevonatos sütóforma ∅20cm_	2A rostélyon levő formák átlósan helyezkednek el jobb elülső, bal elülső		180-2001)	50-652)

1) Az üres sütőt melegítse 5 percig, ne használja a gyors bemelegítés funkciót.

2) Az időtartamok akkor érvényesek, ha nem lett más adat megadva a hideg sütőkamra számára.

Grillezés

Étel típusa Tartozékok Szint			Melegítő funkció	Hőmérséklet [°C]	Idő [perc)]
Pirítós fehér kenyérből	Rostély 4 250			1)	2 – 3
Marha burger	Rostély + sütótálca (a lecsepegő cseppek összegyűjtésére)	4 - rostély 3 - pecsenyesütő forma		2501)	1 oldalak 10-15 / 2 oldalak 8-13

1) Melegítse fel az üres sütőt 5 percre kapcsolva, ne használja a gyors melegítés funkciót.

Sütés

Étel típusa Tartozékok Szint			Melegítő funkció	Hőmérséklet [°C]	Idő [perc)]
Egész csirke	Rostély + sütőtálca (a lecsepegő cseppek összegyűjtésére)	2 - rostély 1 - pecsenyesütő forma		180-190 70-90
