HASZNÁLATI ÚTMUTATÓ EW7D394PE ELECTROLUX

BG Ръководство за употреба | Барабанна сушилня 2 HU Használati útmutató | Szárítógép 35

Üdvözöljük az Electrolux honlapján! Köszönjük, hogy a mi készülékünket választotta.

Használattal kapcsolatos tanácsok, prospektusok, hibaelhárítási, szerviz- és javítási információk kérése:

www.electrolux.com/support

A változtatások jogát fenntartjuk.

TARTALOM

1. BIZTONSÁGI INFORMÁCIÓK.... 35
2. BIZTONSÁGI UTASÍTÁSOK....39
3. TERMÉKLEÍRÁS......41
4. MÜSZAKI ADATOK....42
5. KEZELÖPANEL 43
6. PROGRAMTÁBLÁZAT....45
7. KIEGÉSZÍTŐ FUNKCIÓK 46
8. BEÁLLÍTÁSOK....49
9. AZ ELSÖ HASZNÁLAT ELÖTT....51
10. NAPI HASZNÁLAT....52
11. HASZNOS TANÁCSOK ÉS JAVASLATOK.... 53
12. ÁPOLÁS ÉS TISZTÍTÁS....54
13. HIBAELHÁRÍTÁS....58
14. FOGYASZTÁSI ÉRTÉKEK.... 60
15. A HASZNÁLAT LÉPÉSEI RÖVIDEN....62
16. KÖRNYEZETVÉDELMI TUDNIVALÓK....65

1. ⚠BIZTONSÁGI INFORMÁCIÓK

A készülék üzembe helyezése és használata előtt osan olvassa el a mellékelt útmutatót.

A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Az útmutatót tartsa biztonságos és elérhető helyen, hogy szükség esetén mindig a rendelkezésére álljon.

Figyelem: Tüzveszély! / Gyúlékony anyagok.

A készülékben gyúlékony, azonban igen környezetbarát gáz, propán (R290) taláható. Tartsa távol a láng- vagy hőforrásokat a terméktől. Ügyeljen arra, hogy ne sértse meg a hűtőkör propánt tartalmazó alkatrészeit.

1.1 Gyermekek és fogyatékkal élő személyek biztonsága

FIGYELMEZTETÉS!

Fulladás, sérülés vagy tartós rokkantság kockázata.

• Ezt a készüléket 8 év feletti gyermekek, csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező felnőttek, illetve megfelelő tudással vagy gyakorlattal nem rendelkező személyek csak felügyelet mellett, vagy abban az esetben használhatják, ha megfelelő oktatást kaptak a készülék biztonságos használatára, és megértik az esetleges veszélyeket.
• A 3 és 8 év közötti gyermekek, illetve a súlyos, komplex fogyatékossággal élő személyek állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében.
• 3 évesnél fiatalabb gyermekek kizárólag folyamatos felügyelet mellett tartózkodhatnak a készülék közelében.
• Ne engedje, hogy gyermekek játsszanak a készülékkel.
• Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően ártalmatlanítsa.
• A mosószereket tartsa távol a gyermekektől.
• A gyermekeket és a háziállatokat tartsa távol a készüléktől, amikor az ajtaja nyitva van.
• Ha rendelkezik gyermekbiztonsági zárral a készülék, akkor azt be kell kapcsolni.
• Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.

1.2 Általános biztonság

• Ez a készülék kizárólag háztartási típusú, géppel szárítható ruhák szárítására szolgál.
• Ne használja a szárító funkciót, ha a ruhanemű ipari vegyi anyagokkal szennyeződött.
• Ezt a készüléket háztartási célú, beltérben történő használatra tervezték.

- Ez a készülék használható irodákban, szállodai vendégszobákban, panziókban, vendégházakban és más hasonló szálláshelyeken, ahol a használat nem haladja meg a háztartási használat (átlagos) szintjét.

- Ne változtassa meg a készülék műszaki jellemzőit.

- Ha a szárítógépet mosógép tetejére helyezi, használja az összeépítő készletet. Az összeépítő készlet hivatalos márkakereskedőnél szerezhető be, és kizárólag a tartozékhoz mellékelt útmutatóban felsorolt készülékekhez használható. Üzembe helyezés és használat előtt olvassa el figyelmesen (lásd az üzembe helyezési útmutatót).

- A készülék elhelyezhető szabadon álló módon vagy a konyhai munkapult alá, ha van elegendő hely (lásd az üzembe helyezési útmutatót).

- A készüléket ne helyezze üzembe zárható ajtó, tolóajtó vagy olyan ajtó mögött, amelynél a készülékkel ellentétes oldalon található a zsanér, és emiatt a készülék ajtaja nem nyitható ki teljesen.

- Ügyeljen arra, hogy a készülék alsó részén levő szellőzőnyílást a készülék alatti szönyeg, lábtörlő vagy egyéb padlóburkoló tárgy ne zárja el.

- FIGYELEM: A készüléket tilos külső kapcsolóeszközzel, például időzítővel ellátni, vagy olyan áramkörre kötni, amelyet rendszeresen be- és kikapcsolnak.

- Csak a telepítés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba. Ügyeljen arra, hogy a hálózati csatlakozódugó hozzáférhető legyen az üzembe helyezés után.

- Gondoskodjon a készüléknek helyt adó helyiség jó szellőzéséről, hogy elkerülje a gázt vagy más tüzelőanyagokat elégető készülékekből (beleértve a nyílt tüzet is) származó füstgázok nem kívánt visszaáramlását.

- FIGYELEM: Ne telepítse a készüléket légcserével nem rendelkező helyre. A készülékben gyúlékony, azonban igen környezetbarát gáz, propán (R290) taláható. Tartsa távol a láng- vagy

hőforrásokat a terméktől. Ügyeljen arra, hogy ne sértse meg a hűtőkör propánt tartalmazó alkatrészeit.

• FIGYELEM: A készülékházon vagy a beépített szerkezeten lévő szellőzőnyílásokat tartsa akadálymentesen.
• FIGYELEM: Ügyeljen arra, hogy ne sérüljön meg a készülék hűtőköre.
• Ha a hálózati kábel megsérül, azt a gyártónak vagy a márkaszerviznek vagy más hasonlóan képzett személynek kell kicserélnie, nehogy elektromos veszélyhelyzet álljon elő.
• Soha ne lépje túl a megengedett legnagyobb töltetet, mely 9,0 kg tömegű lehet (lásd a „Programtáblázat” című fejezetet).
• Törölje le a készülék körül felhalmozódott szöszöket és csomagolási törmeléket.
• Ne használja a készüléket szűrő nélkül. Minden használat előtt vagy után tisztítsa meg szöszszűrőt.
• Ne szárítson mosatlan ruhadarabokat a szárítógépben.
• Az olyan anyagokkal szennyezett ruhadarabokat, mint növényi olaj, aceton, alkohol, benzin, kerozin, folteltávolítók, terpentin, viasz és viaszeltávolítók, elkülönítve kell kimosni meleg vízben, extra mennyiségű mosószer használatával, mielőtt a szárítógépben szárítaná.
• Olyan darabokat, mint szivacs (latexhab), zuhanysapkák, vízálló textíliák, gumírozott ruhadarabok vagy szivacsdarabokkal kitömött párnák, tilos a szárítógépben szárítani.
• A textilöblítőket vagy hasonló készítményeket az azokhoz mellékelt gyártói utasításoknak megfelelően kell használni.
• Távolítsa el a ruhadarabokból az összes olyan tárgyat, mely gyújtószikra forrása lehet, pl. öngyújtó vagy gyufa.
• FIGYELEM: Soha ne állítsa le a szárítógépet a szárítási ciklus befejeződése előtt, hacsak nem tudja az összes darabot gyorsan kiszedni és kiteregetni, hogy a maradékhő eltávozzon.

- Bármilyen karbantartás előtt kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozódugót a csatlakozóaljzatból.

2. BIZTONSÁGI UTASÍTÁSOK

2.1 Üzembe helyezés

Figyelem: Tüzveszély! / Gyúlékony ok.

• Távolítsa el az összes csomagolóanyagot.
- Ne helyezzen üzembe, és ne is használjon sérült készüléket.
- Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat.
- Ne telepítse a készüléket légcserével nem rendelkező helyre.

A készülékben gyúlékony, azonban igen környezetbarát gáz, propán (R290) taláható. Tartsa távol a láng- vagy hőforrásokat a terméktől. Ügyeljen arra, hogy ne sértse meg a hűtőkör propánt tartalmazó alkatrészeit.

• A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig használjon munkavédelmi kesztyűt és zárt lábbelit.
• Ne helyezze üzembe a készüléket olyan helyen, ahol a hömérséklet 5 °C alá csökkenhet vagy 35 °C fölé emelkedhet.
• A készülék üzemeltetésének helyén a padló vízszintes, sík, stabil, hőálló és tiszta legyen.
• Gondoskodjon arról, hogy keringeni tudjon a levegő a készülék és a padló között.
• Mozgatáskor mindig tartsa a készüléket függőleges helyzetben.
• A készülék hátoldalát a falhoz kell állítani.
• A készülék végleges elhelyezési pozíciójában ellenőrizze a felület megfelelő vízszintességét vízmértékkel. Ha a felület nem teljesen vízszintes, a lábak emelésével vagy süllyesztésével biztosítsa a vízszintes helyzetet.

2.2 Elektromos csatlakozás

FIGYELMEZTETÉS!

Tüz- és áramütésveszély.

• Csak az üzembe helyezés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba. Ügyeljen arra, hogy a hálózati dugasz üzembe helyezés után is könnyen elérhető legyen.
• FIGYELEM: A készüléket úgy tervezték, hogy az épületben lévő földelőcsatlakozáshoz kell telepíteni/ csatlakoztatni.
• Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek.
• Mindig megfelelően felszerelt, áramütés ellen védett aljzatot használjon.
• Ne használjon hálózati elosztókat és hosszabbító kábeleket.
• A készülék csatlakozásának bontására, soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.
• Nedves kézzel ne érintse meg a hálózati kábelt és a csatlakozódugót.

2.3 Használat

FIGYELMEZTETÉS!

Személyi sérülés, áramütés, tűz, égési sérülés vagy a készülék károsodásának veszélye áll fenn.

Figyelem: Tüzveszély! / Gyúlékony anyagok. A készülékben gyúlékony, azonban igen környezetbarát gáz, propán (R290) taláható. Tartsa távol a láng- vagy hőforrásokat a terméktől. Ügyeljen arra, hogy ne sértse meg a hűtőkör propánt tartalmazó alkatrészeit.

• Ez a készülék kizárólag háztartási (beltéri) célokra használható.
• Ne szárítson olyan töltött vagy bélelt darabokat, melyek külső huzatanyaga megsérült (elszakadt vagy kirojtosodott).
• Ha a szennyes ruhanemüket folteltávolítóval mosta ki, még egyszer le

kell futtatnia egy öblítőprogramot, mielőtt elindítja a szárítási ciklust.

• Csak olyan ruhaneműt szárítson, melynek gépi szárítása engedélyezett. Kövesse a ruhanemű kezelési címkéjén feltüntetett utasításokat.
• Ne igyon a gép kondenz/desztillált vizéből, és ne használja fel ételkészítéshez. Egészségügyi kockázatot jelent az emberek és a házi kedvencek számára.
• Ne üljön vagy álljon rá a készülék nyitott ajtajára.
• Olyan ruhadarabot nem szabad a készülékbe tenni, amelyből csöpög a víz.

2.4 Belső világítás

FIGYELMEZTETÉS!

Sérülésveszély!

• Látható LED-es sugárzás, ne nézzen közvetlenül a fénysugárba.
• A belső világítás cseréje érdekében forduljon a márkaszervizhez.

2.5 Ápolás és tisztítás

FIGYELMEZTETÉS!

Személyi sérülés vagy a készülék károsodásának veszélye áll fenn!

Figyelem: Tüzveszély! / Gyúlékony anyagok. A készülékben gyúlékony, azonban igen környezetbarát gáz, propán (R290) taláható. Tartsa távol a láng- vagy hőforrásokat a terméktől. Ügyeljen arra, hogy ne sértse meg a hűtőkör propánt tartalmazó alkatrészeit.

• A készülék tisztításához ne használjon vízsugarat vagy göztisztítót.
• Tisztítsa meg a készüléket egy puha, nedves kendővel. Csak semleges tisztítószert használjon. Ne használjon súrolószert, súrolószivacsot, oldószert vagy fém tárgyat.
• A hütőrendszer épségének megóvása érdekében a tisztítást körültekintően hajtsa végre.

2.6 Kompresszor

FIGYELMEZTETÉS!

A készülék károsodásának veszélye áll fenn!

- A szárítógépben lévő kompresszor és rendszere különleges közeggel van feltöltve, amely nem tartalmaz fluor-klór szénhidrogéneket. Ennek a rendszernek szorosnak kell maradnia. A rendszer károsodása szivárgást okozhat.

2.7 Szolgáltatások

• A készülék javítását bízza a márkaszervizre. Mindig eredeti cserealkatrészt használjon.
• Kérjük, ne feledje, hogy a házilagos vagy nem szakértő által végzett javítás biztonsági következményekkel járhat, és érvénytelenítheti a jótállást.
• A következő pótalkatrészek rendelkezésre állnak legalább 10 évig a modell gyártásának befejezését követően: tömítések, kapcsolók és gombok, kondenzvíz szivattyú, ajtózárak, motorok és motorkefék, a motor és a dob közötti erőátvitel, ventilátor- és ventilátorkerekek, dobok és csapágyak, vízvezetékek és kapcsolódó berendezések, beleértve a tömlőket, szelepek és szűrők, kábelek és dugók, nyomtatott áramköri kártyák, elektronikus kijelzők, termosztátok és hőmérséklet-érzékelők, szoftverfrissítések (beleértve a szoftver visszaállítását), rugók, fűtőelemek és részeik, elektromos biztosítékok (külön vagy együtt), alsó váltógörgő, támasztógörgő, ajtók, ajtótömítések, kilincsek, ajtózáráó szerelvények és zsanérok, szöszszűrők, levegőszűrők, műanyag perifériák, kondenzvíztartály. Az időtartam elképzelhető, hogy hosszabb az Ön országában. További információkért, kérjük, látogasson el a weboldalunkra.
• Kérjük, ne feledje, hogy ezen cserealkatrészek némelyikét kizárólag szakértő szerelő szerezheti be, és nem mindegyik alkatrész társítható minden modellhez.
• A termékben található izzó(k)ra és a külön kapható póttizzókra vonatkozó tudnivalók: Ezek az izzók arra készültek, hogy

megfeleljenek a háztartási készülékekben fennálló szélsőséges fizikai feltételeknek, mint például hömérséklet, rezgés, magas páratartalom, illetve arra használatosak, hogy jelezzék a készülék működési állapotát. Nem alkalmasak egyéb felhasználásra, valamint helyiségek megvilágítására.

2.8 Ártalmatlanítás

FIGYELMEZTETÉS!

Sérülés- vagy fulladásveszély áll fenn.

Figyelem: Tüzveszély! / Anyagi kár és ülék sérülésének veszélye áll fenn.

• Bontsa a készülék elektromos- és vízhálózati csatlakozását.
• A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.
• A készülék gyúlékony gázt (R290) tartalmaz. A készülék megfelelő ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal.
• Szerelje le az ajtókilincset, hogy megakadályozza gyermekek és kedvenc állatok készülékdobban rekedését.
• A készüléket az elektromos és elektronikus berendezésekre (WEEE) vonatkozó helyi rendeleteknek megfelelően tegye a hulladékba.

3. TERMÉKLEÍRÁS

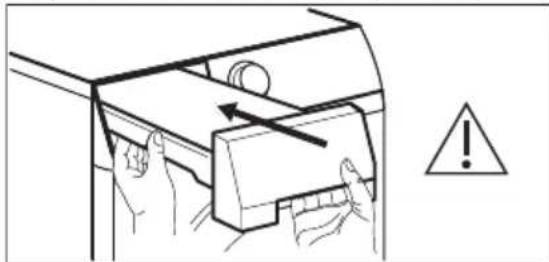

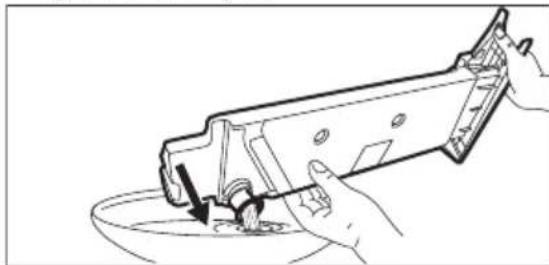

1 Víztartály
2 Kezelőpanel

3 Belső világítás
4 A készülék ajtaja

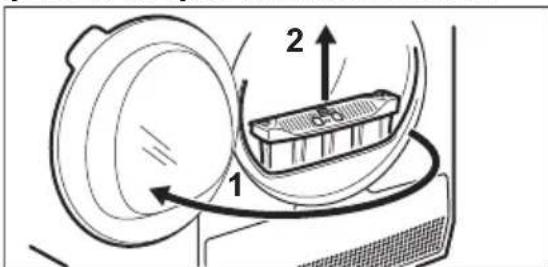

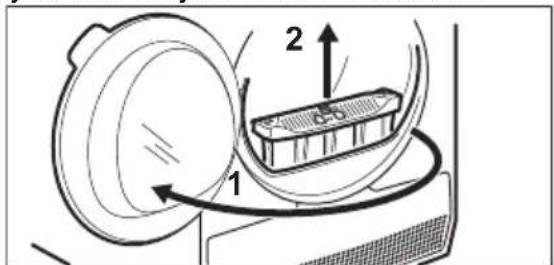

5 Filter (Szürö)
6 Adattábla
7 Levegőnyílások
8 Kondenzátor fedele
9 A kondenzátor burkolata
10 Állítható lábak

A ruhanemű könnyebb betöltéséhez, illetve a beszerelés megkönnyítésére az ajtó nyitási iránya megfordítható (lásd a külön mellékelt lapon).

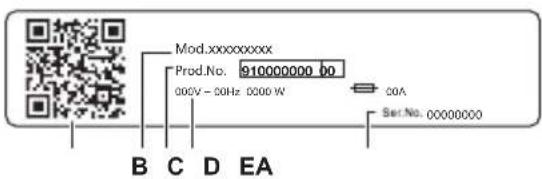

Az adattábla jelentése:

A. QR-kód
B. modellnév
C. termékszám
D. elektromos besorolás
E. sorozatszám

Olvassa be a készüléken található QR-kódot, hogy regisztrálja a terméket, és a legtöbbet hozza ki belőle.

• Hozzáférhet a készülék adataihoz, dokumentációihoz és cikkeihez a legjobb funkciók használatáról (a felhasználói kézikönyv a(z) electrolux.com/manuals résznél is rendelkezésre áll)
• Használati tanácsok, hibaelhárítás, szerviz- és javítási információk (a következő címen is rendelkezésre áll: electrolux.com/support)
• Tartozékok, kopóeszközök és eredeti pótalkatrészek vásárlása a készülékhez (a(z) electrolux.com/shop részen is rendelkezésre áll)

3.1 Elektromos csatlakozás

A telepítés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba.

Az ehhez szükséges elektromos adatok az adattáblán és a „Műszaki adatok” c. fejezetben találhatók. Ellenőrizze, hogy ezek megfelelőek-e a hálózati tápfeszültséghez.

Ellenőrizze, hogy a háztartási elektromos berendezés elbírja-e a szükséges maximális terhelést, figyelembe véve az esetlegesen használatban lévő egyéb készülékeket is.

Csatlakoztassa a készüléket egy földelt aljzathoz.

Az elektromos kábel a készülék üzembe helyezése után legyen könnyen hozzáférhető.

A készülék üzembe helyezéséhez szükséges bármely elektromos szereléshez vegye fel a kapcsolatot a márkaszervizzel.

A gyártó semmilyen felelősséget nem vállal a fenti biztonsági szabályok be nem tartásából adódó károk, illetve sérülések esetén.

4. MÜSZAKI ADATOK

Magasság x Szélesség x Mélység 85,0 x 59,6 x 66,2 cm

Maximális mélység nyitott betöltőajtó mellett 110,7 cm

Maximális szélesség nyitott betöltőajtó mellett 95,8 cm

Állítható magasság 85,0 cm (+ 1,5 cm - láb szabályozás)

Dob térfogata 118 l

Maximális töltet 9,0 kg

Feszültség 230 V

Frekvencia 50 Hz

Akusztikus levegőben terjedő zajkibocsátás az Eco program szárítási ciklusához maximális töltetnél	66 dB(A)
Összteljesítmény 700 W
Használat módja Háztartási
Megengedett környezeti hőmérséklet + 5 °C és + 35 °C között
A szilárd részecskék és a nedvesség bejutása elleni védelmet a védőburkolat biztosítja, kivéve ahol az ala-csony feszültségű részeket nem védi ez burkolat	IPX4
Hűtőközeg-gáz megjelölése R290
Tömeg 0,149 kg

5. KEZELÖPANEL

1 Programgomb és ●TÖRLÉS kapcsoló
2 Extra Anticrease (Gyűrődésmentesítés) érintögomb
3 Dryness Level (Szárazság) érintögomb
4 Kijelző
5 🌐 Time Dry (Idővezérelt szárítás) érintőgomb
6 ▷ Start/Pause (Indítás / Szünet) érintőgomb
7 Delay Start (Késleltetés) érintögomb
8 Extra Silent (Extra Csendes) érintögomb

9 Reverse Plus (Plusz irányváltás) érintögomb
10 Refresh (Frissítés) érintógomb
11 BE/KI gomb

Érintse meg ujjával a kiegészítő funkció nevét vagy szimbólumát viselő érintögombokat. Ne viseljen a kezelőpanel megérintésekor kesztyűt. Fontos, hogy a kezelőpanel mindig tiszta és száraz legyen.

5.1 Kijelző

Szimbólum a kijelzőn Szimbólum leírása
	szárazság kiegészítő funkció: vasalószáraz, szekrényszáraz, extra száraz
	idővezérelt szárítás be
	késleltetett indítás kiegészítő funkció be
	visszajelző: ellenőrizze a hócserélőt
	visszajelző: tisztítsa meg a szűrőt
	visszajelző: eressze le a vizet a víztartályból
	gyerekzár be
	helytelen választás, vagy a programválasztó gomb „Törlés” helyzetben áll
	visszajelző: szárítási fázis
	visszajelző: hűtési fázis
	visszajelző: gyűrődésmentesítő fázis
1:50	program időtartama
+30min., +60min. +90min. +2h	alapértelmezett gyűrődésmentesítő fázis meghosszabbítása: +30 perc, +60 perc, +90 perc, 2 óra
:10.2:00	idővezérelt szárítás kiválasztása (10 perc - 2 óra)
1h-20h	késleltetett indítás kiválasztása (1 óra - 20 óra)

6. PROGRAMTÁBLÁZAT

Program	Töltet 1)	Tulajdonságok / Anyag típusa2)
Eco 3) 4)	9,0 kg	A nedves, pamut ruhanemű szárítására alkalmas, és erre a célra az energiafelhasználás szempontjából a leghatékonyabb program.A szárazsági szint nem állítható, és alapér-telmezés szerint Cupboard (Szekrényszá-raz) / tárolásra kész értékre van állítva.
MixCare (Gyors mix) 5,0 kg		Szétválogatás nélkül mosott ruhadarabok rutinszerű szárításához tervezték. Egyenle-tesen szárítja a mindennapos viseleteket (pamut, pamut és műszál keverék, valamint műszálas ruhadarabok).
Cottons (Pamut) 9,0 kg		Fehér és színes pamutszövetprogram.Alapértelmezett beállítás a tárolására kész szárazsági fok.
Synthetics (Műszál) 4,0 kg		Többnyire szintetikus szálakat, például poliésztert, poliamidot stb. tartalmazó kevert ruhadarabok.
Delicate (Kímélő) 2,0 kg		Ajánlott kényes szövetekhez, például visz-kózhoz, műselyemhez, akrilhoz és ezek ke-verékeihez.
Wool (Gyapjú)[3H8B]	1,0 kg	Gyengéden szárítja a géppel és kézzel mosható gyapjú ruha-neműket. A ruhadarabokat a program vége után haladéktala-nul vegye ki a készülékből.
Silk (Selyem)	0,5 kg	Megőrzi a kényes, géppel és kézzel mosha-tó selyemruhák alakját, az enyhe meleg le-vegővel és a lágy mozgással minimálisra csökkenti a gyűrődéseket.
Easy Iron (Vasaláskönnyítő) 2,0 kg		Csökkenti a gyűrődést a pamut, műszálas és kevert anyagú ruhaneműk kis töltetén a vasalás megkönnyítése érdekében. Két szárítási fokozattal rendelkezik: Vasalásra kész opció esetén a tételek enyhén nedve-sek maradnak a vasaláshoz vagy a fellóga-tott szárításhoz; a Tárolásra kész opció tel-jes szárazságot garantál.
Sportswear ( Sportruházat) 4,0 kg		Képes megszárítani a szintetikus szálakból,többek között poliészterből, elasztán keve-rékekből és poliamidból készült általános sportruházatot.
Outdoor[IMAGE]	2,0 kg	Fenntartja a technikai textíliákból készült kültéri anyagok funkcionalitását, és helyre-állítja a vízálló dzsekik és az eltávolítható béléssel rendelkező shell dzsekik vízleper-gető képességét (szárítógépben szárítható tételek esetén).

Program	Töltet 1)	Tulajdonságok / Anyag típusa2)
Hygiene (Higiénia)	5,0 kg	A ciklus a ruhákat és egyéb tárgyakat úgy szárítja és fertőtleníti, hogy a hőmérsékletet bizonyos ideig 60 °C felett tartja, így eltávolítja a baktériumok és vírusok 99,9% -át5).Megjegyzés: Ezt a ciklust csak nedves darabokhoz szabad használni. Nem alkalmas kényes darabokhoz.
Bedlinen (Ágynemű) XL 4,5 kg		Egyszerre legfeljebb három szett ágyneműt képes szárítani. Minimalizálja a nagyméretű tételek csavarodását és gubancolódását, hogy minden ágynemű egyenletes száradjon, nedves foltok nélkül.

1) A maximális súly száraz tételekre értendő.

2) A ruhanemű címkéjének jelöléseivel kapcsolatban olvassa el a HASZNOS TANÁCSOK ÉS JAVASLATOK: című fejezetet A ruhanemű előkészítése.

3) Ez az a referenciaprogram, amelyet az EU ökotervezési és energiacímkézési előírásainak való megfelelés értékelésére használnak. (EU) 2023/2533 rendelet és (EU) 2023/2534. Ez a program a pamut ruhaneműt 60%-os kezdeti nedvességtartalomtól a töltet végső, 0%-os célnedvesség-tartalomáig képes megszárítani.

4) Az Eco program egyenértékű a „Cottons (Pamut) Eco„ programmal, amely a „Szabványos pamutprogram“ az EU 392/2012 számú bizottsági rendeletnek megfelelően. Normál nedves pamut ruhanemű szárítására alkalmas.

5) A Swissatest Testmaterialien AG által 2021-ben végzett külső teszt (20212038. számú tesztjelentés) a következőket vizsgálta: Candida albicans, MS2 bakteriofág és Escherichia coli.

6.1 Woolmark Wool Care - Kék

A Woolmark vállalat ennek a mosógépnek a gyapjúszárítási ciklusát jóváhagyta a „kézzel mosható” jelzésű, gyapjú ruhadarabok gépi szárítására, azzal a feltétellel, hogy a ruhák szárítása a mosógép gyártójától származó utasítások szerint történik. Egyéb tudnivalókért kövesse a ruhanemű kezelési címkéjén szereplő többi utasítást. M2001

A Woolmark szimbólum minőségtanúsító védjegy funkciót tölt be számos országban.

7. KIEGÉSZÍTŐ FUNKCIÓK

7.1 Extra Anticrease (Gyűrődésmentesítés)

A szárítási ciklus végén aktiválódó gyűrődésmentesítő fázist 30, 60, 90 perccel vagy 2 órával meghosszabbítja. Ez a funkció csökkenti a gyűrődéseket. A szárított ruha a gyűrődésmentesítő fázis alatt kivehető.

7.2 Dryness Level (Szárazság)

Ez a funkció segít a ruhanemű szárazságának növelésében. A készülék 3 kiegészítő funkcióval rendelkezik:

• Extra Dry (Extra száraz)
  • Cupboard (Szekrényszáraz)
• Iron Dry (Vasalószáraz)

A végső célnedvesség beállítása

Erre azért lehet szükség, mert a szárazsági eredményeket számos körülmény befolyásolja, pl. a víz típusa, a tápfeszültség vagy a környezeti hőmérséklet stb.

HOGY LEHET TÖKÉLETES SZÁRÍTÁST ELÉRNI:

1. Próbálja meg beállítani a szárazsági fokozat beállításait (lásd fent a Szárazsági fokozat opciót).
2. Ha tovább szeretné növelni a ruhanemű szárazsági fokát, módosíthatja az alapértelmezett szárazsági fokozatot (lásd alább). Ez a beállítás a legtöbb programon működik, kivéve a Eco, Wool (Gyapjú), Duvet (Takaró), Down Jacket (Pehelydzseki), Refresh (Frissítés) programokat ha a gépen elérhetők.

Mindig, amikor „A ruhanemű maradék nedvességi fokának beállítása” üzemmódba lép, a ruhanemű korábban beállított maradék nedvességi foka a következő értékre módosul (pl. a korábban beállított érték értékre változik).

Az alapértelmezett cél nedvességi fok módosítása:

1. Nyomja meg a be/ki gombot a készülék bekapcsolásához.
2. Forgassa a programválasztó gombot bármely programra.
3. Várjon körülbelül 8 másodpercet.

4. Egyidejűleg nyomja meg és tartsa megnyomva a (F) és (E) érintögombot. Az alábbi visszajelzők egyike világítani kezd:

5. -0 - maximálisan száraz

6. szárazabb ruhanemű
7. • 2 - normál szárazságú ruhanemű

8. Annyiszor nyomja meg és tartsa nyomva a gombokat (F) és (E), amíg világítani nem kezd a megfelelő szint visszajelzője.

Amennyiben a ruhanemű cél végső nedvességi fokának beállításakor a kijelző visszatér a normál üzemmódba (a program 2. lépésben kiválasztott ideje jelenik meg), ismét tartsa megnyomva a (F) és (E) gombokat „A ruhanemű cél végső nedvességi fokának beállítása” üzemmódba lépéshez (a korábban beállított cél végső nedvességi fok a következő értékre módosul).

1. A cél végső nedvességi fok kiválasztott értékének elfogadásához várjon 5 másodpercet, majd a kijelző visszatér a normal üzemmódba.

Szárazsági fokozat Kijelző szimbólu- mok

- 0 - maximálisan száraz

- | - szárazabb ruhanemű +

- 2 - normál szárazságú ru- hanemű

7.3 Time Dry (Idővezérelt szárítás)

Lehetősége van beállítani a program időtartamát minimum 10 perc és maximum 2 óra között. A szükséges időtartam a készülékben levő ruha mennyiségétől függ.

Javasoljuk, hogy kis mennyiségű ruha vagy csak egyetlen darab esetén rövid időtartamot állítson be.

JAVASOLT IDŐVEZÉRELT SZÁRÍTÁS

legfeljebb 10 percig

csak hideg levegő alkalmazása (fütés nélkül).

JAVASOLT IDŐVEZÉRELT SZÁRÍTÁS

10–40 perc	további szárítás a ruhanemű szárazságának növeléséhez, a korábbi szárítási ciklust követően.
> 40 perc	kis mennyiségű (legfeljebb 4 kg), jól kicentrifugált (> 1200 ford./perc) ruhatöltet teljes szárítása.

7.4 Time Dry (Idővezérelt szárítás) a Wool (Gyapjú) program esetén

A kiegészítő funkció Wool (Gyapjú) programra vonatkozik, és a végső szárazsági fokozat beállítására szolgál.

7.5 Refresh (Frissítés)

Ruhanemük felfrissítése, amelyek tárolva voltak. A maximális töltet nem haladhatja meg az 1 kg-ot.

7.8 Egyéb funkciók táblázata

7.6 Reverse Plus (Plusz irányváltás)

Növeli a dob irányváltási gyakoriságát, hogy csökkentse a ruhaneműk összecsavarodását és összegabalyodását. Továbbá, hogy egységesebb legyen a ruhadarabok száradása, és csökkenjen a gyűrődésük. Alkalmazása nagyméretű vagy hosszú daraboknál javasolt (pl. lepedők, nadrágok, hosszú, egyrészes ruhák).

7.7 Extra Silent (Extra Csendes)

A készülék anélkül működik csendesen, hogy károsan befolyásolná a szárítás hatásfokát. A készülék lassabban működik hosszabb ciklusidő mellett.

Programok1)	Dryness Level (Szárazság)	Extra Anticerase (Gyűrődésmentesítés)	Refresh (Frissítés)	Reverse Plus (Plusz irányváltás)	Extra Silent (Extra Csen-des)	Time Dry (Idővezéreltszárítás)
Eco ■ ■
MixCare (Gyors mix) XL ■ ■ ■ ■ ■
Cottons (Pamut) ■ ■ ■ ■ ■ ■ ■ ■
Synthetics (Műszál)	■ ■ ■ ■ ■ ■ ■ ■
Delicate (Kímélő)	■ ■
Wool (Gyapjú)						■ 2)
Silk (Selyem)		■ ■

Programok 1)	(KDCY)	Dryness Level (Szárazság)	Extra Anticerase (Gyűrődésmentesítés)	Refresh (Frissítés)	Reverse Plus (Plusz irányváltás)	Extra Silent (Extra Csen-des)	Time Dry (Idővezéreltszári-tás)
		(ZAWC)	(CTT8)
Easy Iron (Vasaláskönnyí-tő)	■ ■ ■
Sportswear ( Sportruházat)	■ ■
Outdoor		■ ■
Hygiene (Higiénia)		■ ■
Bedlinen (Ágynemű) XL	■ ■ ■ ■	■ ■

1) A programmal együtt beállíthat 1 vagy több opciót. A be- és kikapcsolásukhoz nyomja meg a hozzájuk tartozó érintőgombot.
2) Lásd a KIEGÉSZÍTŐ FUNKCIÓK című fejezetet: Idővezérelt szárítás gyapjú programnál

8. BEÁLLÍTÁSOK

A. 🌿 Time Dry (Idővezérelt szárítás) érintögomb
B. ▷‖ Start/Pause (Indítás / Szünet) érintögomb
C. ⏻ Delay Start (Késleltetés) érintógomb
D. ↓ Extra Silent (Extra Csendes) érintógomb
E. Reverse Plus (Plusz irányváltás) érintögomb
F. Refresh (Frissítés) érintögomb

G. Extra Anticrease (Gyúrődésmentesítés) érintógomb
H. Dryness Level (Szárazság) érintógomb

8.1 Gyerekzár funkció

Ez a kiegészítő funkció megakadályozza a gyermekeket abban, hogy játsszanak a készülékkel, amikor egy program működik. Az érintőgombok zárolódnak.

Csak a be/ki gomb nincs lezárva.

A gyerekzár kiegészítő funkció aktiválása:

1. A készülék bekapcsolásához nyomja meg a be/ki gombot.
2. Tartsa nyomva néhány másodpercig a D érintögombot.
   A gyerekzár visszajelző megjelenik.

A gyerekzár kiegészítő funkció a program működése alatt is kikapcsolható. Tartsa nyomva ugyanezt az érintőgombot, amíg a gyerekzár visszajelző el nem alszik. A készülék bekapcsolását követő 8 másodpercben a Gyerekzár funkció nem áll rendelkezésre.

8.2 Víztartály visszajelző

Alapértelmezés szerint a víztartály- visszajelző világít. Akkor világít, amikor a program befejeződött, vagy ha a víztartály ürítése válik szükségessé.

Ha vízelvezető készlet van felszerelve (külön rendelhető tartozék), a készülék automatikusan leereszti a vizet a víztartályból. Ebben az esetben azt javasoljuk, hogy kapcsolja ki a víztartályvisszajelzőt.

A víztartály visszajelzőjének kikapcsolása:

1. Nyomja meg a be/ki gombot a készülék bekapcsolásához.
2. Várjon körülbelül 8 másodpercet.
3. Egyidejűleg nyomja meg és tartsa megnyomva a (H) és (G) érintőgombot. A kijelzőn a „Ki” felirat jelenik meg, és a víztartály visszajelzője kikapcsol. 5 másodperc elteltével a kijelző visszatér a normál üzemmódba.

A víztartály-visszajelző bekapcsolásához ismételje meg a fenti eljárást. A kijelzön a „Be” felirat jelenik meg, és a víztartály visszajelzője bekapcsol.

8.3 Hangjelzés be/ki

A hangjelzések ki/bekapcsolására egyidejűleg 2 másodpercre nyomja meg a (D) és a (C) érintőgombot.

8.4 Üzemóra-számláló

Ez a funkció lehetővé teszi a készülék teljes üzemidejének órában történő megjelenítését, amely az első bekapcsolás pillanatától számítódik. Megjelenik a ciklusok tényleges működési ideje (nem tartalmazza a szüneteket vagy a késleltetett indítási időt).

Ennek az értéknek a megjelenítéséhez tegye a következőket:

1. Kapcsolja be a készüléket a Be/Ki gomb megnyomásával.
2. Tartsa nyomva a F és D gombot néhány másodpercig.
3. 3 másodperc elteltével a készülék teljes üzemideje órában jelenik meg a kijelzőn: pl. ha az üzemidő 1276 óra, a kijelzőn a Hr szöveg jelenik meg 2 másodpercig, majd 12 2 másodpercig, majd ezt követően 76. Ez az érték két számjegyből álló sorozatban jelenik meg: az első két számjegy ezres és százas, a második két számjegy tízes és egyes helyiértéket jelöli.
   Az üzemmódból való kilépéshez nyomja meg bármelyik gombot, forgassa el a programválasztó gombot, vagy kapcsolja ki a készüléket.

8.5 Gyári alapértékek

Ez a funkció lehetővé teszi a gyári alapértelmezett beállítások visszaállítását. A mentett opciók és üzemmódok az alaphelyzetbe állnak vissza.

A kiegészítő funkció bekapcsolásához kövesse az alábbi lépéseket:

1. Kapcsolja be a készüléket a Be/Ki gomb megnyomásával.
2. Várjon körülbelül 8 másodpercet.
3. Tartsa nyomva a E és D gombot néhány másodpercig.
4. A készülék nyugtázza a műveletet, a kijelzőn –látható.

Ha az eljárás nem hoz eredményt (időtúllépés vagy helytelen billentyűkombináció miatt), kapcsolja ki a készüléket, és ismételje meg a lépéseket az elejétől.

9. AZ ELSÖ HASZNÁLAT ELÖTT

A dob hátsó rögzítőinek eltávolítását a szárítógép automatikusan elvégzi az első bekapcsoláskor. Ekkor némi zaj hallható.

A hátsó dobrögzítők kioldása:

1. Kapcsolja be a készüléket.
2. Állítsa be bármelyik programot.
3. Nyomja meg a Start/Szünet gombot.
   A dob forogni kezd. A hátsó dobrögzítők automatikusan kioldanak.

Ruhadarabok első alkalommal történő szárítása előtt:

• Tisztítsa meg a szárítógép dobját egy nedves ruhával.
• Nedves ruhaneművel indítson el egy 1 óra hosszúságú programot.

A szárítási ciklus elején (3-5 percig) a készülék kissé hangosabb lehet. Ez a kompresszor beindulása miatt lép fel. Normális jelenség kompresszorral működő berendezéseknél, például hűtőgépeknél és fagyasztóknál.

9.1 Szokatlan szag

A készülék túlzottan meg van pakolva.

A ruhadarabok kivétele után szokatlan szag észlelhető. Ez normális jelenség teljesen új termékeknél.

A készülék számos különböző típusú anyagból készül, melyek együttesen szokatlan szagot hozhatnak létre.

A használat során, néhány szárítási ciklus után a szokatlan szag fokozatosan megszűnik.

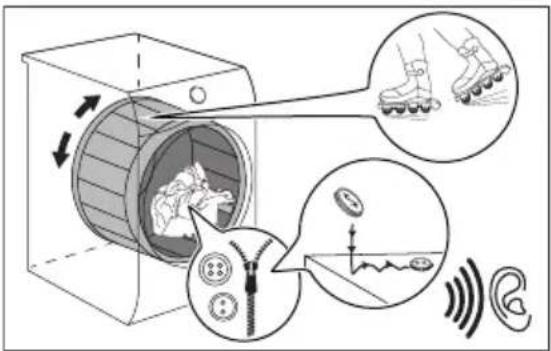

9.2 Zajok

A szárítási ciklus alatt különböző időpontokban különböző zajok hallhatók. Ezek teljesen szabályos, normál üzemi hangok.

Müködő kompresszor.

Forgó dob.

Működő ventilátorok.

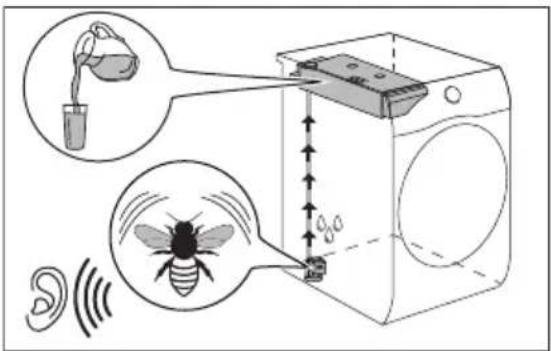

Müködő szivattyú, mely a kondenzvizet a tartályba juttatja.

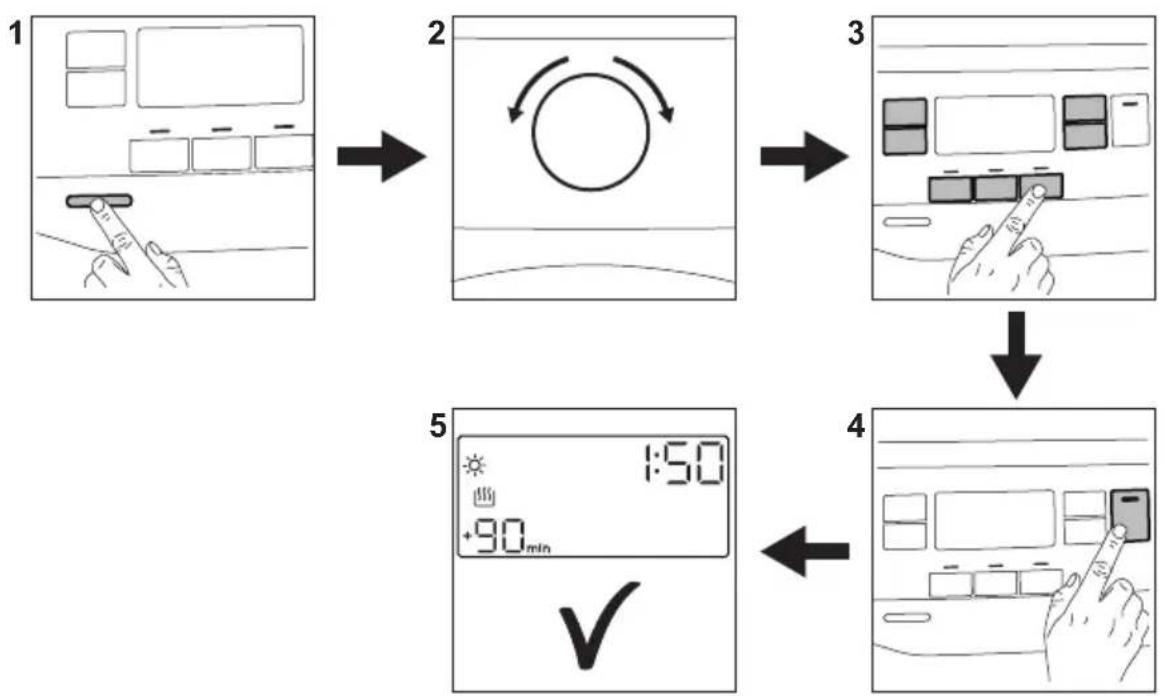

10.1 Program indítása késleltetett indítás nélkül

1. Készítse elő a ruhaneműt és töltse be a készüléket.

Az ajtó becsukásakor ügyeljen arra, hogy ne csípje be a ruhát a betöltőajtó és a gumi tömítés közé.

1. Nyomja meg a be/ki gombot a készülék bekapcsolásához.
2. Állítsa be a megfelelő programot és opciókat a töltet típusához.

A kijelző a program időtartamát mutatja.

A valós szárítási időtartam függ a töltet típusától (mennyiségétől és összetételétől), a szobahőmérséklettől és a ruhanemű centrifugálás utáni nedvességétől.

1. Nyomja meg az Start/Pause (Indítás / Szünet) érintögombot.

A program elindul.

10.2 Program indítása késleltetett indítással

1. Állítsa be a megfelelő programot és opciókat a töltet típusához.
2. Ismételten nyomja meg a késleltetett indítás gombot, amíg a beállítani kívánt késleltetési idő megjelenik a kijelzön.

A program indítása 1 óra és 20 óra között késleltethető.

1. Nyomja meg az Start/Pause (Indítás / Szünet) érintögombot.

A kijelző a késleltetett indítás visszaszámlálását mutatja.

Amikor a visszaszámlálás befejeződött, a program elindul.

10.3 Egy program módosítása

1. A készülék kikapcsolásához nyomja meg a be/ki gombot.
2. A készülék bekapcsolásához nyomja meg a be/ki gombot.
3. Állítsa be a programot.

Másképpen:

1. Forgassa a programválasztó gombot „Törlés” állásba.
2. Várjon 1 másodpercet. A kijelzón

- - - jelenik meg.

1. Állítsa be a programot.

10.4 Miután a program véget ért

Miután a program véget ért:

• Egy szaggatott hangjelzés hallható.
  • A kijelzón láthato
  • Világít a visszajelző.

- Előfordulhat, hogy a Szűrő és a Tartály visszajelzők világítani kezdenek.

- Világít a Start/Pause (Indítás / Szünet) visszajelző.

A készülék a gyűrődésmentesítő szakasszal folytatja a működést kb. 30 percen vagy hosszabb időn keresztül, ha a Extra Anticrease (Gyűrődésmentesítés) kiegészítő funkció be volt állítva (lásd a Kiegészítő funkció - Extra Anticrease (Gyűrődésmentesítés) c. fejezetet).

A gyűrődésmentesítő fázis csökkenti a ruhanemű gyűrődését.

A gyűrődésmentesítő fázis letelte előtt is kiveheti a ruhát. A jobb eredmény elérése érdekében azt javasoljuk, hogy még a fázis befejezése előtt vegye ki a készülékből a ruhát.

Amikor a gyűrődésmentesítő fázis befejeződött:

• A kijelzön továbbra is ☐ : ☐ látható.

• Kialszik a visszajelző.
• A Szűrő és a Tartály visszajelzők továbbra is világítanak.
- Start/Pause (Indítás / Szünet) visszajelző kialszik.
1. A készülék kikapcsolásához nyomja meg a Be/Ki gombot.
2. Nyissa ki a készülék ajtaját.
3. Vegye ki a ruhanemüt.
4. Csukja be a készülék ajtaját.
A nem kielégítő szárítási eredmény lehetséges okai:
- Az alapértelmezett szárazsági fokozat beállításai helytelenek. Lásd a KIEGÉSZÍTŐ FUNKCIÓK című fejezetet: Szárazsági szint - A cél végső nedvességtartalom beállítása
- A szoba hömérséklete túl alacsony vagy túl magas. A szoba optimális hömérséklete 18-25 °C.

i

Mindig tisztítsa meg a szúrót, és ürítse ki a víztartályt a program befejeződése után.

i

A nedvesség elkerülése érdekében minden ciklus után hagyja kissé nyitva az ajtót.

10.5 Alacsony energiafogyasztású üzemmód

Az energiafogyasztás csökkentése érdekében ez a funkció az alábbi esetekben automatikusan kikapcsolja a készüléket:

• 5 perc elteltével, ha nem indítja el a programot.
• A program vagy a gyűrődésgátló fázis befejezése után 5 perccel.

i

Az idő 30 másodpercre csökken, ha a programválasztó gomb a „Törlés” állásra mutat.

i

Amikor a készülék alacsony energiafogyasztású üzemmódba lép, a kijelző és az ikonok kikapcsolnak. A be-/kikapcsoló gomb megnyomásával aktiválhatja újra.

11. HASZNOS TANÁCSOK ÉS JAVASLATOK

11.1 A ruhanemű előkészítése.

[Non-Text]

A dobnak az adott programokhoz megadott maximális kapacitásig történő betöltése hozzájárul az energiamegtakarításhoz.

[NO TEXT]

Mosási ciklus után nagyon gyakran előfordul, hogy a ruhák megcsavarodnak és összegabalyodnak.

A megcsavarodott és összegabalyodott ruhák szárítása hatástalan.

A megfelelő légáramlás és az egyenletes szárítás érdekében javasolt a ruhák kirázása és a szárítógépbe egyenként történő behelyezése.

A megfelelő szárítási folyamat biztosítása:

• Húzza be a cipzárakat.
• Gombolja be a paplanhuzatokat.

• A laza zsinegeket és szalagokat (pl.: kötényszalag) ne hagyja szabadon. Kösse össze őket a program elindítása előtt.
• Mindent távolítson el a zsebekből.
• Amennyiben egy ruhadarab belső rétege gyapjúból készült, fordítsa azt ki. A gyapjú rétegnek kifele kell néznie.
• Mindig a ruhanemű típusának megfelelő programot válassza ki.
• Sötét és világos ruhadarabokat ne tegyen együtt a készülékbe.
• Használjon megfelelő programot a pamut, a dzsörzé és kötött darabokhoz, hogy ne menjenek össze.
• Ne lépje túl a programok című fejezetben megadott, vagy a kijelzön olvasható

megengedett legnagyobb töltési térfogatot.

• Csak olyan ruhaneműt száritson, melynek gépi száritása engedélyezett. Lásd a ruhadarabokon található szövetcímkét.
• A nagyobb és kisebb ruhadarabokat ne szárítsa együtt. A kisebb ruhadarabok a nagyobb darabok belsejében rekedhetnek, és nedvesek maradhatnak.
• A nagyméretű ruhadarabokat és szöveteket rázza meg a szárítógépbe való betöltés előtt. Ezzel elkerülhető, hogy a szövetben nedves részek maradjanak a szárítási ciklus után.

Anyag címkéje Leírás
	Gépi szárításra alkalmas ruhanemű.
	A ruhanemű a magas hőmérsékletű gépi szárításra alkalmas.
	A ruhanemű kizárólag az alacsony hőmérsékletű gépi szárításra alkalmas.
	A ruhanemű nem alkalmas a gépi szárításra.

12. ÁPOLÁS ÉS TISZTÍTÁS

12.1 Rendszeres tisztítási ütemterv

A rendszeres tisztítással meghosszabbítható a készülék élettartama.

Ha a készüléket hosszabb ideig nem használja, húzza ki a hálózati csatlakozóból.

Rendszeres tisztítási ütemterv (tájékoztató):

A szürő tisztítása	Amikor a visszajelző villog
Ürítse ki a víztartályt	Amikor a visszajelző villog
Tisztítsa meg a Hőcserélőt	Amikor a visszajelző villog
Tisztítsa meg a páratartalom-érzékelőt Évente legalább 3-4 alkalommal
Dobtisztítás Kéthavonta
Tisztítsa meg a kezelőpanelt és a burkolatot Kéthavonta
Tisztítsa meg a levegőnyilásokat Kéthavonta

A következő szakaszok ismertetik az egyes részegységek tisztításának módját.

12.2 Idegen tárgyak eltávolítása

Ürítse ki a zsebeket, és minden laza alkotóelemet kössön meg, mielőtt lefuttatja a szárítás ciklust. Olvassa el „A ruhanemű előkészítése” c. szakaszt.

A szárítási ciklus után távolítson el minden idegen tárgyat, amelyet a dobban talál (pl. fémkapcsokat, gombokat, érméket stb.).

12.3 A szűrő tisztítása

A szűrő visszajelző minden ciklus végén világítani kezd, és a szűrőt meg kell tisztítani.

A szűrő a szárítási ciklus során felhalmozódó szösz összegyűjtésére szolgál.

A legjobb szárítási teljesítmény fenntartásához rendszeresen tisztítsa meg a szűrőt. Az eltömődött szűrő miatt a szárítási ciklus hossza, ezzel együtt a készülék energiafogyasztása megnövekszik. Kézzel tisztítsa a szűrőt. Szükség esetén használjon porszívót.

VIGYÁZAT!

A szűrők tisztításakor a szöszöket a szemetesbe kell dobni, és nem szabad átmosni a lefolyón, hogy elkerüljék a mikroműanyagok szétterjedését a használt vízrendszerben.

1. Nyissa ki az ajtót. Húzza ki a szűrőt.

1. Nyomja meg az akasztót a szűrő kinyitásához.

1. Kézzel gyűjtse össze a szöszt a szűrő mindkét belső részéről.

A szöszöket ürítse egy szemetesbe.

1. Ha szükséges, használjon porszívót a szűrő tisztításához. Csukja vissza a szűrőt.

2. Amennyiben szükséges, távolítsa el a szöszt a szűrőtartóból és a tömítésből is. Használhat porszívót is. Helyezze vissza a szűrőt a tartóba.

12.4 A víztartály ürítése

Minden szárítási ciklus után ürítse ki a kondenzvíztartályt.

Ha a kondenzvíztartály megtelik, a program automatikusan leáll. A víztartály

szimbólum világítani kezd a kijelzőn, jelezve, hogy a víztartályt ki kell üríteni.

A víztartály ürítése:

1. Húzza ki, és tartsa vízszintes helyzetben a víztartályt.

1. Húzza ki a műanyag csatlakozót, és eressze le a vizet a mosdóba vagy egy megfelelő edénybe.

1. Nyomja vissza a műanyag csatlakozót, és helyezze vissza a víztartályt a helyére.

1. A program folytatásához nyomja meg a ▷|| Start/Szünet gombot.

12.5 A kondenzátor tisztítása

Ha a kondenzátor szimbólum villog a kijelzőn, ellenőrizze a kondenzátort és a rekeszét. Ha piszkos, tisztítsa meg. Legalább 6 havonta egyszer ellenőrizze.

FIGYELMEZTETÉS!

A fémfelületekhez ne nyúljon fedetlen kézzel. Sérülésveszély! Viseljen védőkesztyűt. Ügyeljen arra, hogy tisztításkor ne sérüljön meg a fémfelület.

FIGYELMEZTETÉS!

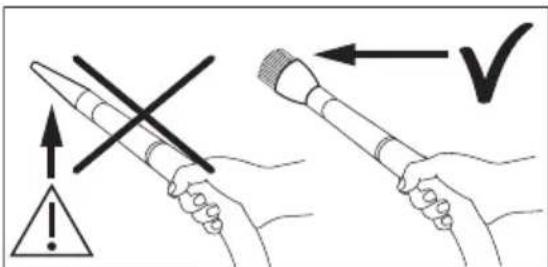

Ne használjon kemény rátéttel rendelkező porszívót a szöszök kondenzátorból való eltávolításához, mivel ez károsíthatja a kondenzátor bordáit, ami a készülék csökkent teljesítményéhez és hosszabb ideig tartó szárításhoz vezethet.

1. Nyissa ki az ajtót. Húzza ki a szűrőt.

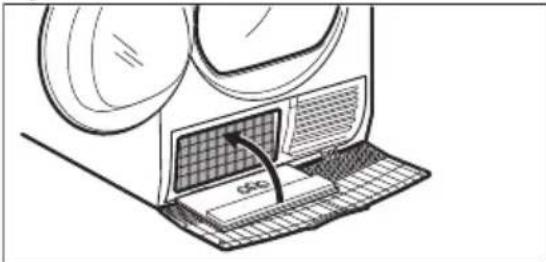

1. Nyissa ki a kondenzátor burkolata.

1. A kondenzátor fedelének kinyitásához forgassa el a karokat, majd hajtsa le a fedelet.

1. Amennyiben szükséges, távolítsa el a szöszt a kondenzátorból és annak rekeszéből. Használhat kefés tartozékkal

ellátott porszívót.

1. Zárja le a kondenzátor fedelét.

1. Forgassa el a karokat, amíg a helyére nem kattan.

1. Tegye vissza a szüröt.

12.6 Páratartalom-érzékelő tisztítása

VIGYÁZAT!

A páratartalom-érzékelő sérülésének veszélye! Az érzékelő tisztításához ne használjon súrolószert vagy drótszivacsot.

A legjobb szárítási eredmény eléréséhez a készülék fémből készült páratartalom- érzékelővel van felszerelve. Ez az ajtó belső oldalának közelében található.

Idővel a használatból következően az érzékelő felülete elszennyeződhet, ami rontja a szárítási teljesítményt.

Javasoljuk, hogy az érzékelőt évente legalább 3 vagy 4 alkalmanként tisztítsa meg, vagy akkor, ha a szárítási teljesítmény csökkenését tapasztalja.

A tisztításhoz használhatja a mosogatószivacs keményebb oldalát és egy kevés ecetet vagy mosogatószert.

Az érzékelő tisztítása:

1. Nyissa ki a betöltőajtót.

2. A páratartalom-érzékelő felületeinek tisztításához többször törölje át annak fém felületeit.

12.7 A dob tisztítása

FIGYELMEZTETÉS!

A tisztítás megkezdése előtt húzza ki a készülék hálózati vezetékét.

A dob belső felületét és a dobszűrőket semleges kémhatású normál tisztítószerrel tisztítsa meg. A megtisztított felületeket törölje szárazra egy puha ruhával.

VIGYÁZAT!

A dob tisztításához ne használjon súrolószert vagy drótszivacsot.

12.8 A kezelőpanel és a burkolat tisztítása

A kezelőpanelt és a burkolatot semleges kémhatású normál tisztítószerrel tisztítsa meg.

A tisztításhoz használjon nedves kendőt. A megtisztított felületeket törölje szárazra egy puha ruhával.

VIGYÁZAT!

A tisztításhoz ne használjon bútortisztító szert vagy olyan vegyszert, melyek károsíthatják a felületeket.

12.9 Levegőnyílások tisztítása

Porszívó segítségével távolítsa el a szöszöket a levegőnyilásokból.

13. HIBAELHÁRÍTÁS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

13.1 Hibakódok

A készülék nem indul el vagy megáll működés közben.

Először próbálja meg kiküszöbölni a hibát (lásd a táblázatot). Ha a probléma továbbra is fennáll, forduljon a márkaszervizhez.

FIGYELMEZTETÉS!

Bármilyen ellenőrzés előtt kapcsolja ki a készüléket.

Súlyos probléma esetén hangjelzés hallható, és a kijelzőn megjelenik a hiba kódja, továbbá a Start/Pause (Indítás / Szünet) gomb folyamatosan villoghat:

Hibakód Lehetséges ok Megoldás
E50	A készülék motorja túl van terhelve.Túl sok vagy megszorult a mosnivaló a do-ban.	A program nem fejeződött be. Távolítsa el a ruhaneműt a dobból, állítsa be a programot,majd indítsa újra a ciklust.
E90 vagy E91	Belső hiba. Nincs kommunikáció a készülék elektronikus részegységei között.	A program nem fejeződött be megfelelően,vagy a készülék túl korán leállt. Kapcsolja ki, majd kapcsolja be újra a készüléket.Ha a hibakód ismét megjelenik, forduljon a márkaszervizhez.
EH0	A hálózati feszültség ingadozik. Amikor a kijelzőn EH0 jelenik meg, várja meg, hogy a feszültségingadozás megszűn-jön, majd nyomja meg a Start gombot. Ha a készülék a ciklust jelzés nélkül szünetelteti,nyomja meg a Start gombot a ciklus folyta-tásához. Ha a készülék újból figyelmezte-tést küld, ellenőrizze a hálózati kábel / kon-nektor épségét vagy a hálózati feszültséget.

Ha a kijelző a fentiektől eltérő hibakódot mutat, kapcsolja ki, majd be a készüléket. Ha a probléma továbbra is fennáll, forduljon a márkaszervizhez.

A szárítógép egyéb hibája esetén a lehetséges megoldáshoz nézze át az alábbi táblázatot.

13.2 Hibaelhárítás

Probléma Lehetséges megoldás
A készüléket nem lehet bekapcsolni. Győződjön meg róla, hogy a hálózati csatlakozó csatlakoztatva van a hálózati aljzathoz.
Ellenőrizze a biztosítékot a biztosítéktáblán (háztartási telepítés).
A program nem indul el. Nyomja meg ezt: Start/Pause (Indítás / Szünet).
Ellenőrizze, hogy az ajtó megfelelően be van-e zárva.
A készülék ajtaja nem záródik. Ellenőrizze, hogy a szűrő a helyén van-e.
Ügyeljen arra, hogy ne csípje be a ruhát a betöltőajtó és a gumi tömítés közé.
A készülék működés közben leáll. Ellenőrizze, hogy a víztartály nem üres-e. A program is-mételt elindításához nyomja meg a Start/Pause (Indítás / Szünet) gombot.
A töltet túl kicsi; növelje a töltet méretét, vagy használja a Time Drying (Idővezérelt szárítás) programot.
A programfutás túl hosszú, vagy a szárítási eredmény nem kielégítő.1)	Győződjön meg arról, hogy a ruhanemű súlya megfelele a program időtartamának.
Győződjön meg róla, hogy a szűrő tiszta.
A ruhák túl nedvesek. Alaposan centrifugálja ki ismét a ruhaneműt a mosógépben.
Gondoskodjon arról, hogy a helyiség hőmérséklete	+5 °C és +35 °C közötti érték legyen. Az optimális hő-mérséklet 18 °C - 25 °C.
Állítsa be a Time Drying (Idővezérelt szárítás) vagy a Extra Dry (Extra száraz) programot.2)
A kijelzőn a következő látható: — — —	Ha új programot kíván beállítani, akkor kapcsolja ki,majd kapcsolja be újfent a készüléket.
Ellenőrizze, hogy a kiegészítő funkciók alkalmazha-tóak-e a programhoz.

1) Legfeljebb 5 óra elteltével a program automatikusan véget ér.

2) Nagyobb darabok (pl. lepedők) szárításakor előfordulhat, hogy azok néhány helyen nedvesek maradnak.

Ha a szárítási eredmény nem kielégítő

- A beállított program helytelen volt.

- A szűrő eltömődött.

- A hőcserélő eltömődött.

- Túl sok ruhanemű volt a készülékben.

- A dob piszkos.

- A vezetőképesség-érzékelő helytelen beállítása (A jobb beállítás érdekében

lásd a "OPCIÓK: Szárazsági szint - A cél végső nedvesség beállítása" c. fejezetet).

• A levegőnyílások eltömödtek.

- A helyiség hőmérséklete túl alacsony vagy túl magas (az optimális tartomány 18 °C - 25 °C)

14. FOGYASZTÁSI ÉRTÉKEK

14.1 Bevezetés

i

A felhasználói kézikönyv két különböző referenciát tartalmaz az EU energiacímkére és az ökotervezési előírásokra vonatkozóan.

• Az (EU) 932/2012 rendelet és Az (EU) 392/2012 2025. június 30-ig érvényes és az A++ + és D közötti energiahatékonysági osztályokra vonatkozik.
• Az Az (EU) 2023/2534 2025. július 1-től érvényes és az A és G közötti energiahatékonysági osztályokra vonatkozik.

i

A készülékhez mellékelt energiahatékonysági címkén található QR-kód a készülék EU EPREL adatbázisban szereplő teljesítményével kapcsolatos adatokra mutató hivatkozást tartalmaz. A későbbi tájékozódás érdekében tartsa meg az energiahatékonysági címkét a használati útmutatóval és a készülékhez mellékelt minden egyéb dokumentummal együtt. Ugyanezek az adatok az EPREL adatbázisban is megtalálhatók a https://eprel.ec.europa.eu hivatkozás, továbbá a készülék adattábláján levő modellnév és termékszám segítségével. Az adattábla elhelyezkedésével kapcsolatban olvassa el a „Termékleírás” című fejezetet.

14.2 Magyarázat

kg Ruhatöltet. ford./perc Centrifugálás a következő sebességen:

kWh Energiafogyasztás.

óó:pp Program időtartama.

%

Kezdeti nedvesség a centrifugálási fázis végén, és cél végső nedvesség a szárítóprogram végén. Minél gyorsabb a centrifugálás, annál nagyobb a centrifugálás zaja, de annál alacsonyabb a kezdeti nedvesség és az energiafogyasztás a ruhanemű szárításakor.

14.3 Az EU alábbi számú tanácsi rendeletének megfelelően (EU) 2023/2533, (EU) 2023/2534 rendelet és (EU) 392/2012.

i

A következő értékek laboratóriumi körülmények között, a megfelelő szabványelőírásoknak megfelelően lefolytatott méréseket tükrözik. A különböző paraméterek módosíthatják az adatokat, például a mosandó ruhanemű mennyisége, típusa és a környezeti feltételek. A ruhanemű kezdeti nedvességtartalma, a víz típusa, a tápfeszültség és a program alapértelmezett beállításának módosítása szintén befolyásolhatja az energiafelhasználást, a szárítóprogram időtartamát és a végső nedvességtartalmat.

Program	Töltet (kg)	Centrifugálás a következő sebességen: (ford./perc)	Kezdeti nedves-ségtartalom (%)	Szárítási idő (ó:pp)	Energiafo-gyasztás (kWh)	Cél végső nedvesség (%)
Eco 1) 2)	9,0 1000 60 3:59 1,98 0,0
Eco 1) 2)	4,5 1000 60 2:10 0,98 0,0

1) Ez az a referenciaprogram, amelyet az EU ökotervezési és energiacímkézési előírásainak való megfelelés értékelésére használnak. (EU) 2023/2533 rendelet és (EU) 2023/2534. Ez a program a pamut ruhaneműt 60%-os kezdeti nedvességtartalomtól a töltet végső, 0%-os célnedvesség-tartalomáig képes megszárítani.
2) Az Eco program egyenértékű a „Cottons (Pamut) Eco„ programmal, amely a „Szabványos pamutprogram“ az EU 392/2012 számú bizottsági rendeletnek megfelelően. Normál nedves pamut ruhanemű szárítására alkalmas.

Energiafogyasztás a különböző üzemmódokban

Energiafogyasztás kikapcsolt üzem-módban (W)

Energiafogyasztás ké-szenléti üzemmódban (W)

Késleltetett indítás (W)

0,05 0,05 4
Időtartam a kikapcsolásig/készenlét üzemmódig maximum 15 perc.

14.4 Normál programok

Ezek az értékek csak tájékoztató jellegűek.

Program	Töltet (kg)	Centrifugálás a következő sebességen: (ford./perc)	Kezdeti nedves-ségtartalom (%)	Szárítási idő (ó:pp)	Energiafo-gyasztás (kWh)	Cél végső nedvesség (%)
Cottons (Pamut)Extra Dry (Extra száraz)	9,0 1000 60 4:38 2,30 -3,0
Cottons (Pamut)Extra Dry (Extra száraz)	4,5 1000 60 3:05 1,35 -3,0
Cottons (Pamut)Iron Dry (Vasaló-száraz)	9,0 1000 60 2:38 1,28 12,0
Program	Töltet (kg)	Centrifugálás a következő sebes-ségen: (ford./perc)	Kezdeti ned-ves-ségtar-talom (%)	Szárítási idő (ó:pp)	Energiafo-gyasztás (kWh)	Cél végső nedvesség (%)
Cottons (Pamut) Iron Dry (Vasaló-száraz)	4,5 1000 60 1:53 0,83 12,0
Synthetics (Mű-szál) Extra Dry (Extra száraz)	4,0 1200 40 1:46 0,75 0,0
Synthetics (Mű-szál) Cupboard (Szek-rényszáraz)	4,0 1200 40 1:11 0,51 1,0
Synthetics (Mű-szál) Iron Dry (Vasaló-száraz)	4,0 1200 40 0:51 0,37 12,0
Wool (Gyapjú) 1,0 1200 35 2:34 1,48 5,0

15. A HASZNÁLAT LÉPÉSEI RÖVIDEN

15.1 Napi használat

1. A készülék bekapcsolásához nyomja meg a Be/Ki gombot.
2. Fordítsa a programkapcsolót a kívánt programnak megfelelő állásba.
3. A kiválasztott programhoz egy vagy több speciális kiegészítő funkciót is beállíthat. Egy adott kiegészítő funkció

aktiválásához vagy kikapcsolásához érintse meg a megfelelő gombot.

1. A program elindításához érintse meg a Start/Pause (Indítás / Szünet) gombot.
2. A készülék beindul.

15.2 A szűrő tisztítása

A ☑szűrő szimbólum minden ciklus végén megjelenik a kijelzön, és a szűrőt meg kell tisztítani.

15.3 Programtáblázat

Program	Töltet 1)	Tulajdonságok / Anyag típusa2)
Eco 3) 4)	9,0 kg	A nedves, pamut ruhanemű szárítására alkalmas, és erre a célra az energiafelhasználás szempontjából a leghatékonyabb program.A szárazsági szint nem állítható, és alapér-telmezés szerint Cupboard (Szekrényszá-raz) / tárolásra kész értékre van állítva.
MixCare (Gyors mix) 5,0 kg		Szétválogatás nélkül mosott ruhadarabok rutinszerű szárításához tervezték. Egyenle-tesen szárítja a mindennapos viseleteket (pamut, pamut és műszál keverék, valamint műszálas ruhadarabok).
Cottons (Pamut) 9,0 kg		Fehér és színes pamutszövetprogram.Alapértelmezett beállítás a tárolására kész szárazsági fok.
Synthetics (Műszál) 4,0 kg		Többnyire szintetikus szálakat, például poliésztert, poliamidot stb. tartalmazó kevert ruhadarabok.
Delicate (Kímélő) 2,0 kg		Ajánlott kényes szövetekhez, például visz-kózhoz, műselyemhez, akrilhoz és ezek ke-verékeihez.

Program		Töltet 1)	Tulajdonságok / Anyag típusa2)
Wool (Gyapjú)		1,0 kg	Gyengéden szárítja a géppel és kézzel mosható gyapjú ruhanemüket. A ruhadarabokat a program vége után haladéktalanul vegye ki a készülékből.
Silk (Selyem)	[SAX7]	0,5 kg	Megőrzi a kényes, géppel és kézzel mosható selyemruhák alakját, az enyhe meleg levegővel és a lágy mozgással minimálisra csökkenti a gyűrődéseket.
Easy Iron (Vasaláskönnyítő)		2,0 kg	Csökkenti a gyűrődést a pamut, műszálas és kevert anyagú ruhanemük kis töltetén a vasalás megkönnyítése érdekében. Két szárítási fokozattal rendelkezik: Vasalásra kész opció esetén a tételek enyhén nedvesek maradnak a vasaláshoz vagy a fellóga-tott szárításhoz; a Tárolásra kész opció tel-jes szárazságot garantál.
Sportswear ( Sportruházat)		4,0 kg	Képes megszárítani a szintetikus szálakból,többek között poliészterből, elasztán keve-rékekből és poliamidból készült általános sportruházatot.
Outdoor	[C36Z]	2,0 kg	Fenntartja a technikai textíliákból készült kültéri anyagok funkcionalitását, és helyre-àllítja a vízálló dzsekik és az eltávolítható béléssel rendelkező shell dzsekik vízleper-gető képességét (szárítógépben szárítható tételek esetén).
Hygiene (Higiénia)	[HSH7]	5,0 kg	A ciklus a ruhákat és egyéb tárgyakat úgy szárítja és fertőtleníti, hogy a hőmérsékletet bizonyos ideig 60 °C felett tartja, így eltávo-lítja a baktériumok és vírusok 99,9% -át5).Megjegyzés: Ezt a ciklust csak nedves da-rabokhoz szabad használni. Nem alkalmas kényes darabokhoz.
Bedlinen (Ágynemű) XL 4,5 kg			Egyszerre legfeljebb három szett ágyneműt képes szárítani. Minimalizálja a nagyméretű tételek csavarodását és gubancolódását,hogy minden ágynemű egyenletes szárad-jon, nedves foltok nélkül.	/ [IMAGE]

1) A maximális súly száraz tételekre értendő.
2) A ruhanemű címkéjének jelöléseivel kapcsolatban olvassa el a HASZNOS TANÁCSOK ÉS JAVASLATOK: című fejezetet A ruhanemű előkészítése.
3) Ez az a referenciaprogram, amelyet az EU ökotervezési és energiacímkézési előírásainak való megfelelés értékelésére használnak. (EU) 2023/2533 rendelet és (EU) 2023/2534. Ez a program a pamut ruhaneműt 60%-os kezdeti nedvességtartalomtól a töltet végső, 0%-os célnedvesség-tartalomáig képes megszárítani.
4) Az Eco program egyenértékű a „Cottons (Pamut) Eco„ programmal, amely a „Szabványos pamutprogram“ az EU 392/2012 számú bizottsági rendeletnek megfelelően. Normál nedves pamut ruhanemű szárítására alkalmas.
5) A Swissatest Testmaterialien AG által 2021-ben végzett külső teszt (20212038. számú tesztjelentés) a következőket vizsgálta: Candida albicans, MS2 bakteriofág és Escherichia coli.

A Woolmark vállalat ennek a mosógépnek a gyapjúszárítási ciklusát jóváhagyta a „kézzel mosható” jelzésű, gyapjú ruhadarabok gépi szárítására, azzal a feltétellel, hogy a ruhák szárítása a mosógép gyártójától származó utasítások szerint történik. Egyéb tudnivalókért kövesse a ruhanemű kezelési címkéjén szereplő többi utasítást. M2001

A Woolmark szimbólum minőségtanúsító védjegy funkciót tölt be számos országban.

16. KÖRNYEZETVÉDELMI TUDNIVALÓK

A következő jelzéssel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus hulladékot. A tiltó szimbólummal ellátott készüléket ne

dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.

Electrolux Lehel Kft.

1133 Budapest

Váci út 80.

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

[EMPTY]

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

[EMPTY]

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

electrolux.com
