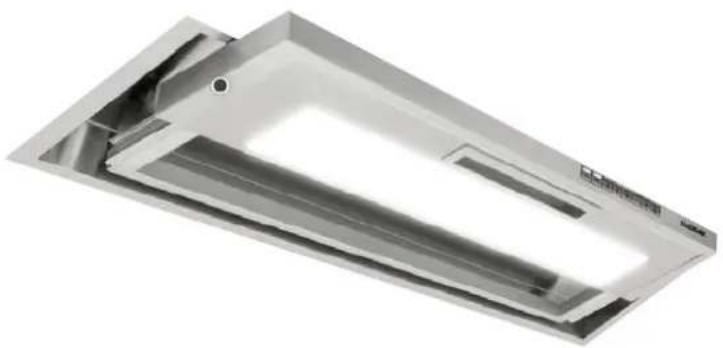

HASZNÁLATI ÚTMUTATÓ Hidden HIF 684 E SILVERLINE

Bedienungs- und Montageanleitung

Hidden

Exterior view of a modern office building (no signage)

SILVERLINE

Für die Ausführungen:

HIF 584 E

HIF 684 E

HIF 984 E

Vor Beginn aller Arbeiten Anleitung lesen!

SILVERLINE

Küchengeräte und Handel GmbH

Lilienthalstra3e 26

42525 Gre4enbroich

5elefon: 649 718 2282 / 75668 - 1

5elefax: 649 718 2282 / 75668 - 22

E-Mail: [e-mail]

Internet: www.sil4erline24.de

Übersetzung des Originals

5, de_DE

©SILVERLINE Küchengeräte und Handel GmbH 2128

Einführung

Vielen Dank, dass Sie sich für den Kauf einer Dunstabzugshaube 7 nachfolgend "Gerät"8 4 on SILVERLINE entschieden haben.

Diese Anleitung beschreibt mehrere Dunstabzugshauben, die sich in der Farbe, der Breite, der Anzahl der Beleuchtungskörper und/oder Metallfettfilter unterscheiden können.

Diese Anleitung und die Sicherheitshinweise 4ermitteln Ihnen alle Informationen für eine sichere Montage sowie einen störungsfreien und sicheren Betrieb.

■ Lesen Sie diese Anleitung und die Sicherheitshinweise 4ollständig durch, be4or Sie das Gerät 4erwenden.

■Bewahren Sie die Anleitung gut auf.

■Falls Sie das Gerät weitergeben, geben Sie auch diese Anleitung und die Sicherheitshinweise mit.

■Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen und Schäden am Gerät führen.

■Für Schäden, die aufgrund der Nichtbeachtung dieser Anleitung entstehen, übernehmen wir keine Haftung.

Die Abbildungen in dieser Anleitung dienen der Veranschaulichung 4on Handlungen. In den Abbildungen ist eine mögliche Ausführung des Geräts dargestellt. Alle Beschreibungen oder Abbildungen gelten aber auch für die anderen Ausführungen.

Weiterführende Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet unter www.silverline24.de.

Urheberschut

Diese Anleitung ist urheberrechtlich geschützt.

Die Überlassung dieser Anleitung an Dritte, Ver4ielfältigung in jeglicher Art und Form – auch auszugsweise – sowie die Verwertung und/oder Mitteilung des Inhalts sind ohne schriftliche Genehmigung 4on SILVERLINE Küchengeräte und Handel GmbH 7"Hersteller"8 au3er für interne Zwecke nicht gestattet. Zuwiderhandlungen 4erpflichten zu Schadenersatz. Der Hersteller behält sich das Recht 4or, zusätzliche Ansprüche geltend zu machen.

Kundendienst-Hotline (für Deutschland, Österreich, Schwei, Frankreich, Belgien, Niederlande und Luxemburg)

5elefon 7Kundendienst-Hotline[phone]

Fax [phone]-33

E-Mail [e-mail]

Bestell-Hotline (für Deutschland, Österreich, Schwei, Frankreich, Belgien, Niederlande und Luxemburg)

5elefon 7Bestell-Hotline[phone]-75668-1

Fax [phone]-22

E-Mail [e-mail]

Inhaltsver eichnis

1 Zu Ihrer Sicherheit.... 1

2.2 Symbole in dieser Anleitung....6
2.2 Bestimmungsgemäße Verwendung.... 8
2.3 Kinder und Personen mit eingeschränkter Wahrnehmung....8
2.4 Lebensgefahr 8
2.5 Brand-/Feuergefahr......9
2.6 Spannungs4ersorgung....9
2.7 5ransport.... 21
2.8 Montage.... 21
2.9 Betrieb.... 21
2.21 Defekt.... 22
2.22 Reinigung.... 22
2.22 Entsorgung.... 22

2 Auspacken und Montieren.... 14

2.2 Auspacken.... 23

4 Lieferumfang.... 15

5 Vor der Montage beachten.... 16

4.2 Umluftbetrieb.... 25
4.2 Abluftbetrieb 25
4.3 Stromanschluss.... 26

6 Einrichtung und Montage.... 17

5.2 Dunstabzugshaube reinigen.... 22

1 Demontage....24

7 Bedienung.... 25

7.2 Sicherheit bei der Bedienung.... 24
7.2 Bedienung der Haube 24
7.3 Bedieneinheit.... 24
7.4 Über Bedieneinheit Lampe Ein / Ausschalten...... 25
7.5 Über Bedieneinheit Einschalten / Drehzahl erhöhen.. 25
7.6 Nachlaufautomatik 25
7.7 Fettfilter-Sättigungsanzeige löschen.... 25

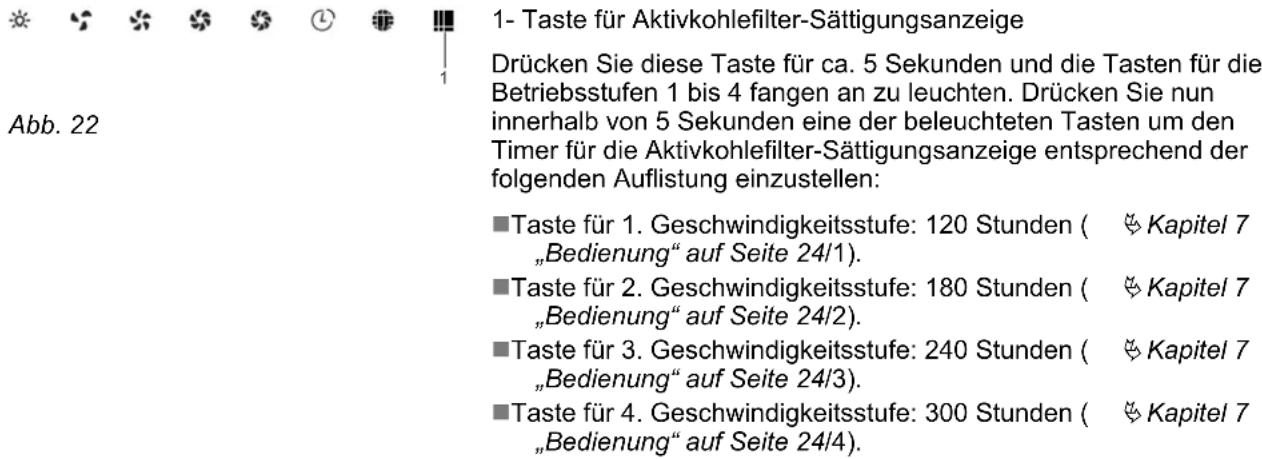

7.8 Akti4kohlefilter-Sättigungsanzeige löschen.... 26

8 9artung, Reinigung und Pflege.... 27

8.2 Wartung.... 27
8.2.2 Wartungsinter4alle.... 27
8.2.2 Metallfettfilter reinigen.... 28
8.2.3 Akti4kohlefilter reinigen oder austauschen 7nur Umluftbetrieb8.... 31
8.2.4 Wechsel des Leuchtmittels.... 32
8.2 Reinigung und Pflege.... 32
8.2.2 Reinigungsmittel/-utensilien.... 32

8.2.2 Gerät 4on au3en reinigen.... 33
8.2.3 Gerät pflegen.... 33

9 Fehlermeldungen.... 45

9.2 Verhalten bei Fehlern.... 34
9.2 Fehlertabelle.... 34

10 Zubehör und Ersat teile.... 41

21.2 Zubehör- und Ersatzteilbestellung.... 36
21.2 Zubehör.... 36

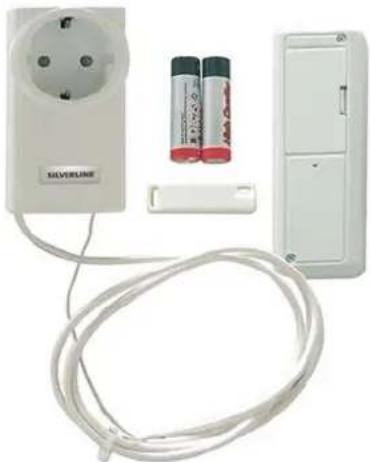

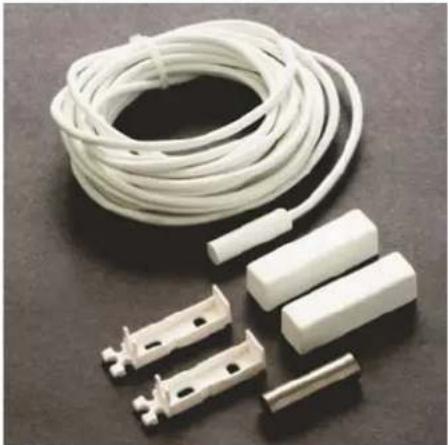

21.2.2 Fensterkippschalter 37

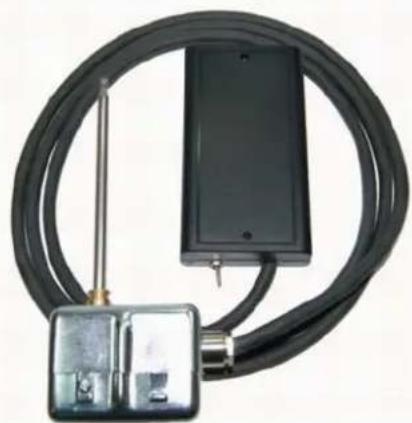

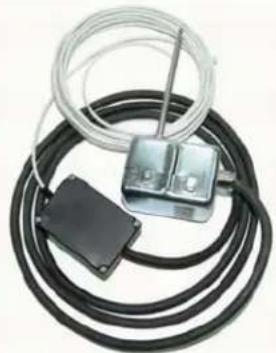

21.2.2 Abgastemperaturwächter 38
21.2.3 Umluft-Set für Oberschränke.... 39
21.2.4 Pflege-Box.... 41

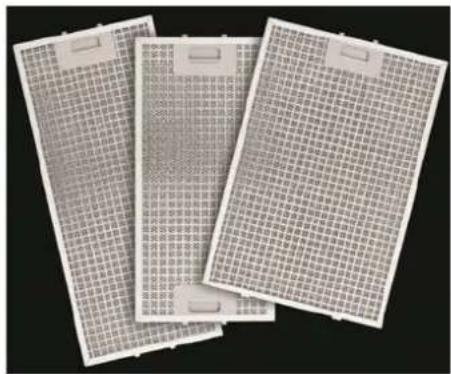

21.2.5 Edelstahl-Metallfettfilter, 22-lagig.... 41
21.2.6 Umluft-Starter Set 7Gehäuse 6 AFP8....41
21.2.7 Aktifkohlefilter-Pad 42

11 Technische Daten 52

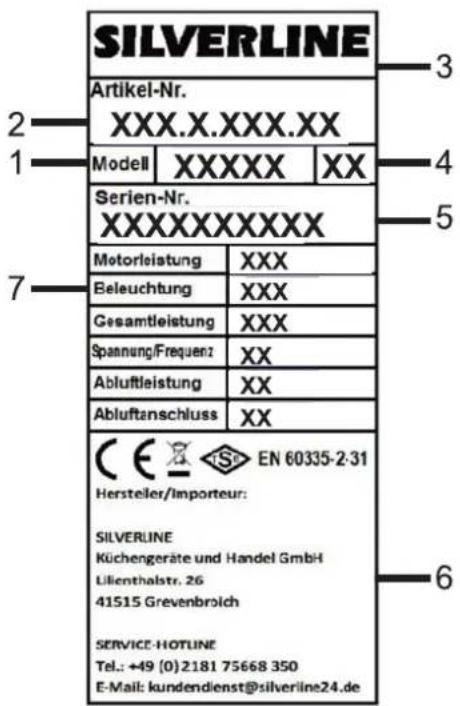

12 Typenschild.... 54

14 Garantie.... 55

1 Zu Ihrer Sicherheit

1.1 Symbole in dieser Anleitung

Sicherheitshinweise

Sicherheitshinweise sind in dieser Anleitung durch Symbole gekennzeichnet. Die Sicherheitshinweise werden durch Signalworte eingeleitet, die das Ausma3 der Gefährdung zum Ausdruck bringen.

GEFAHR!

Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum 50d oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.

9ARNUNG!

Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum 50d oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.

VORSICHT!

Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.

HIN9EIS!

Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird.

Tipps und Empfehlungen

Dieses Symbol hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor.

Besondere Sicherheitshinweise

Um auf besondere Gefahren aufmerksam zu machen, werden in Sicherheitshinweisen folgende Symbole eingesetzt:

9arn eichen Art der Gefahr

Warnung 4or gefährlicher elektrischer Spannung.

Warnung 4or feuergefährlichen Stoffen.

Warnung 4or einer Gefahrenstelle.

Sicherheitshinweise in Handlungsanweisungen

Sicherheitshinweise können sich auf bestimmte, einzelne Handlungsanweisungen beziehen. Solche Sicherheitshinweise werden in die Handlungsanweisung eingebettet, damit sie den Lesefluss beim Ausführen der Handlung nicht unterbrechen. Es werden die oben beschriebenen Signalworte 4erwendet.

Beispiel:

1. Schraube lösen.

2.

VORSICHT! Klemmgefahr am Deckel!

Deckel 4orsichtig schlie3en.

1. Schraube festdrehen.

9eitere Kenn eichnungen

Zur Her4orhebung 4on Handlungsanweisungen, Ergebnissen, Auflistungen, Verweisen und anderen Elementen werden in dieser Anleitung folgende Kennzeichnungen 4erwendet:

Kenn eichnung Erläuterung

	Schritt-für-Schritt-Handlungsanweisungen
⇒	Ergebnisse 4on Handlungsschritten
⇐	Verweise auf Abschnitte dieser Anleitung und auf mitgeltende Unterlagen
■	Auflistungen ohne festgelegte Reihenfolge

1.2 BestimmungsgemäEe Verwendung

Die Dunstabzugshaube ist zum Absaugen 4on Koch- oder Brat-dünsten über einer Elektro- oder Gaskochstelle im pri4aten Haushalt bestimmt. Sie ist nicht für die gewerbliche Nutzung oder für die Verwendung im Au3enbereich geeignet.

Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt. Für Schäden aufgrund nicht bestimmungsgemäßer Verwendung übernehmen wir keine Haftung.

Verboten ist insbesondere Folgendes:

■Die Verwendung im Freien oder im gewerblichen Bereich
■Das selbstständige Umbauen oder Reparieren des Geräts
■Der Betrieb ohne Metallfettfilter
Das Flambieren
■Der Abluftbetrieb ohne Fensterkippschalter bei gleichzeitiger Verwendung einer raumluftabhängigen Feuerstätte
■ Einsatz für die Raumklimatisierung/-4entilation, wie z. B. im Dauerbetrieb, anstelle eines Ventilators oder angemessenen Lüftens

1.4 Kinder und Personen mit eingeschränkter 9ahrnehmung

■ Dieses Gerät kann 4on Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie 4on einer Person, die für die Sicherheit 4erantwortlich ist, beaufsichtigt oder 4on ihr bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und sie die daraus resultierenden Gefahren 4erstanden haben.
■Kinder dürfen nicht mit dem Gerät spielen.
■Verpackungsmaterialien dürfen nicht zum Spielen 4erwendet werden. Es besteht Erstickungsgefahr.
■ Reinigung und Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt.
■Halten Sie Kinder, die jünger als 8 Jahre sind, 40m Gerät und dem Netzkabel fern.
■Halten Sie Kinder 4on Leuchtmitteln fern, bis diese abgekühlt sind. Es besteht Verbrennungsgefahr.

1.5 Lebensgefahr

Angesaugte Verbrennungsgase können zu Vergiftungen führen. Während das Gerät im Abluftbetrieb abhängig 4on der Raumluft mit einem Herd betrieben wird, sorgen Sie immer für ausreichende Belüftung.

Geräte mit einer Luftzirkulation 7z. B. Öfen, Heizkessel, Warmwasserbereiter, die mit Gas, Öl, Holz oder Kohle betrieben werden8 entnehmen die Verbrennungsluft 40m Installationsort und entladen die Abgase über das Abgassystem 7z. B. Kamin8 nach au3en. Mit der betätigten Dunstabzugshaube werden 40n der Küche und den benachbarten Räumen Luft angezogen. Wenn die Luft4ersorgung nicht ausreichend ist, kann ein Vakuum entstehen. Giftige Gase werden 40m Kamin und dem Abgaskanal angesaugt und wieder in den Wohnbereich absorbiert.

■Daher muss immer eine ausreichend saubere Luftzufuhr gewährleistet sein.
■Die Lufteinlass- / Austrittsdüsen können allein nicht ausreichend sein, um die Grenzwerte einzuhalten.

Nur im Raum, wo der Herd installiert ist und der Vakuumwert 4on 4 Pa 71,14 mbar8 nicht überschritten wird, kann das Gerät ohne Gefahr betrieben werden. Dies ist jedoch nur möglich, wenn z.B. zusammen mit den Lufteinlass-/Austrittsdüsen, Luftlöcher in 5üren und Fenstern, die nicht geschlossen werden können oder anderen technischen Ma3nahmen eine ausreichende Zufuhr 4on Verbrennungsluft ermöglicht wird.

Simple line drawing of a house with a checkmark and electrical circuit symbols (no text or labels)

In jedem Fall ist das gesamte Schornstein- und Lüftungssystem des Gebäudes durch einen autorisierten Schornsteinfegermeister beurteilt werden, der entsprechende Vorschläge zur Belüftung geben kann. Wenn die Dunstabzugshaube nur im Umluftmodus 4erwendet wird, kann sie ohne jegliche Beschränkung betätigt werden.

1.6 Brand-FFeuergefahr

■ Flambieren Sie nicht unter dem Gerät.
■ Frittieren Sie nur unter ständiger Beobachtung.
■ Reinigen Sie die Oberflächen des Geräts regelmäßig, um Fettrückstände zu beseitigen.
■ Reinigen Sie die Metallfettfilter spätestens alle 2 Wochen, um Fettablagerungen im Metallfettfilter zu 4erhindern. Diese können sich entzünden. 5auschen Sie bei Bedarf den Metallfettfilter aus.
■ Betreiben Sie die Kochstelle nie ohne Kochgeschirr, um eine große Hitzeentwicklung zu 4erhindern.
■Arbeiten Sie in der Nähe des Geräts nie mit offenen Flammen.
■ Lassen Sie hei3es Öl und Fett nicht unbeaufsichtigt. Löschen Sie ein Feuer durch Öl oder Fett nie mit Wasser.

1.1 Spannungsversorgung

Das Gerät wird mit elektrischem Strom betrieben, daher besteht grundsätzlich die Gefahr eines Stromschlags. Achten Sie besonders auf Folgendes:

Wird eine zusätzliche Steckdose für den Anschluss des Geräts benötigt, müssen Sie eine Elektrofachkraft hinzuziehen.
■Fassen Sie den Netzstecker niemals mit nassen Händen an.
Achten Sie darauf, dass das Netzkabel nicht geknickt oder eingeklemmt wird.
■Ziehen Sie den Netzstecker, um das Gerät 40m Netz zu trennen.
■ Betreiben Sie das Gerät nur, wenn die auf dem 5ypenschild angegebene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät zerstören. Wenden Sie sich bei Fragen an eine Elektrofachkraft.

1.7 Transport

■Verstauen Sie das Gerät während der Fahrt in einem Kfz so, dass die Insassen nicht gefährdet werden.
■Wenn Sie das Gerät transportieren, 4erstauen Sie es in der Original4erpackung. Bewahren Sie dazu die Verpackung auf.

1.8 Montage

■Lassen Sie sich beim Montieren des Geräts 4on einer oder zwei weiteren Personen helfen.
■Verwenden Sie nur Montagematerial, welches für die Beschaffenheit Ihrer Wand bzw. Decke geeignet ist. Sollten Sie sich nicht sicher sein, lassen Sie sich durch einen Fachmann beraten.
■Stellen Sie 4or dem Bohren sicher, dass keine 4erlegten Leitungen 7Strom, Wasser, Gas etc.8 beschädigt werden können. Dazu können Sie ein Leitungssuchgerät 4erwenden.
Benutzen Sie bei der Montage eine stabile Leiter.
■5ragen Sie bei der Montage Schutzhandschuhe, da sich scharfkantige Bauteile innerhalb des Geräts befinden können.
■Halten Sie die in dieser Anleitung genannten Mindestabstände zur Kochstelle ein.

1.9 Betrieb

■Stellen Sie keine Gegenstände auf dem Gerät ab, da diese herunterfallen können.
■Berühren Sie während/nach einem längeren Betrieb keine Leuchtmittel. Es besteht Verbrennungsgefahr.
■Schauen Sie nicht direkt in eingeschaltete LED-Leuchten. Diese sind sehr grell und können die Augen schädigen.

■ Schalten Sie das Gerät beim Kochen immer ein, um Kondenswasserbildung zu 4ermeiden. Sonst können Korrosionsschäden entstehen.
Benutzen Sie das Gerät nie ohne Metallfettfilter. So 4ermeiden Sie Fett- und Schmutzablagerungen im Gerät.

1.10 Defekt

Sollte das Gerät einmal defekt sein, 4ersuchen Sie nicht, dieses eigenhändig zu reparieren.

■Wenn das Netzkabel und der Netzstecker beschädigt sind, müssen diese ersetzt werden, um Gefahren durch Stromschlag zu 4ermeiden. Rufen Sie den Kundendienst 7 ♦ „Kundendienst-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg)“ auf Seite 38.
■ Schalten Sie nie ein defektes Gerät ein, um einen Stromschlag zu 4ermeiden. Ziehen Sie den Netzstecker oder schalten Sie die Sicherung im Sicherungskasten aus. Rufen Sie den Kundendienst 7 ♦ „Kundendienst-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg)“ auf Seite 38.
■5auschen Sie defekte Leuchtmittel immer aus, um eine Überlastung der restlichen Leuchtmittel zu 4erhindern.

1.11 Reinigung

■Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel, da diese die Oberfläche des Geräts angreifen können.
■Verwenden Sie keine scharfen Gegenstände, da diese die Oberfläche des Geräts zerkratzen können.
■Verwenden Sie keine Hochdruck- oder Dampfreiniger, da eindringende Feuchtigkeit einen Stromschlag 4erursachen kann.
■Halten Sie die in dieser Anleitung angegebenen Reinigungsinter4alle für die Metallfettfilter ein. Sonst besteht Brandgefahr.

1.12 Entsorgung

Verpackung

Abb. 1: Recycling

Das Symbol in Abb. 2 weist auf umweltfreundliche, wieder4erwertbare Materialien der Verpackung hin. Entsorgen Sie diese in dafür 4orgesehene Entsorgungsbehälter.

Dunstab ugshaube

Symbol of a trash bin crossed with a diagonal line, no text or numbers present

Abb. 2: Elektroschrott

Geräte, die mit dem Symbol in Abb. 2 gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling 4on elektrischen und elektrotechnischen Geräten abgegeben werden.

UM9ELT!

Gefahr für die Umwelt durch falsche Entsorgung!

Durch falsche Entsorgung können Gefahren für die Umwelt entstehen.

– Lassen Sie Elektroschrott und Elektronikkomponenten 4on zugelassenen Fachbetrieben entsorgen.
– Holen Sie im Zweifelsfall Auskunft zur umweltgerechten Entsorgung bei der örtlichen Kommunalbehörde oder Entsorgungsfachbetrieben ein.

2 Auspacken und Montieren

2.1 Auspacken

Alle 5eile der Dunstabzugshaube werden in einem Karton geliefert.

9ARNUNG!

Erstickungsgefahr beim Spielen mit Verpackungsmaterial!

Beim Spielen mit Verpackungsmaterial besteht Erstickungsgefahr.

– Bewahren Sie Verpackungsmaterial für Kinder und Personen, die die Gefahren nicht einschätzen können, unzugänglich auf.

1. Packen Sie die Dunstabzugshaube und alle im Lieferumfang enthaltenen 5eile aus und überprüfen den Inhalt auf Vollständigkeit und Un4ersehrtheit.

2. Überprüfen Sie die Funktion 4on Motor und Licht.

Sollten Sie einen Schaden feststellen, wenden Sie sich umgehend an Ihren Händler oder den Kundendienst ( „Kundendienst-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg)“ auf Seite 3). Das Gerät darf in diesem Fall nicht montiert werden.

4 Lieferumfang

Technical line drawing of a mechanical component with a cylindrical top and base, labeled with number 1 (no text or symbols on the diagram itself)

Simple line drawing of a rectangular beam with four evenly spaced holes, labeled '2' below (no text or symbols on the beam itself)

Simple line drawing of a cylindrical object with a downward arrow and the number 4 below it (no text or symbols on the object itself)

3D illustration of a black spiral wrapped around a curved wire, with a numbered arrow pointing to the end (no text or symbols on the object itself)

Abb. 3

2- Gerät
2- Fixierblech
3- Schrauben
4- Reduzierstück ∅ 251/225 mm

5- Bedienungs - und Montageanleitung

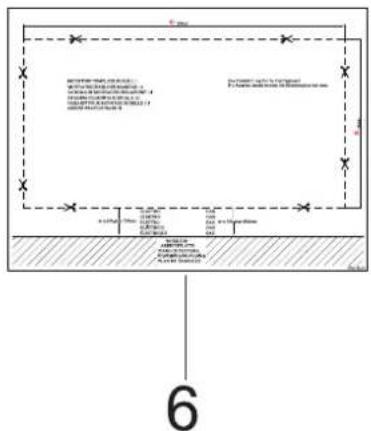

6- Montageschablone
7- Dichtungsband

5 Vor der Montage beachten

5.1 Umluftbetrieb

Sie können die Dunstabzugshaube im Umluftbetrieb 4erwenden.

9ARNUNG!

Brandgefahr durch verstopfte Luftschlit e! Durch zugebaute oder 4erstopfte Luftschlitze besteht Brandgefahr.

– Prüfen Sie die Luftschlitze auf Verunreinigungen und entfernen Sie diese, falls erforderlich.
– Bauen Sie keine Hängeschränke 4or die Luftschlitze der Dunstabzugshaube.

Im Umluftbetrieb werden die Kochdünste 4on der Dunstabzugs-haube aufgesogen, durch den Metallfettfilter sowie durch den Akti4kohlefilter geleitet und die gefilterte Luft wird danach wieder in die Raumluft übertragen.

Vorteile (ggü. Abluftbetrieb)

■geringerer Planungs- und Montageaufwand

■keine erhöhten Heizkosten*

* Insbesondere in der kalten Jahreszeit ergeben sich keine erhöhten Heizkosten, da die aufgeheizte Raumluft nicht nach draussen transportiert wird sondern im Raum bleibt.

Nachteile (ggü. Abluftbetrieb)

■Akti4kohlefilter erforderlich
■geringere Absaugleistung
■höherer Geräuschpegel
■höhere Geruchsbelästigung
■höhere Kondenswasserbildung

5.2 Abluftbetrieb

Sie können die Dunstabzugshaube auch im Abluftbetrieb 4erwenden.

Im Abluftbetrieb werden die Kochdünste 4on der Dunstabzugs-haube abgesogen, durch den Metallfettfilter geführt und durch das Abluftrohr ins Freie geleitet. Akti4kohlefilter werden im Abluftbetrieb nicht benötigt.

Vorteile (ggü. Umluftbetrieb)

■keine Akti4kohlefilter erforderlich
■höhere Absaugleistung
niedrigerer Geräuschpegel
■geringere Geruchsbelästigung
■geringere Kondenswasserbildung

Nachteile (ggü. Umluftbetrieb)

■grö3erer Planungs- und Montageaufwand

■höhere Heizkosten*

* Insbesondere in der kalten Jahreszeit ergeben sich höhere Heizkosten durch den 5ransport der aufgeheizten Raumluft nach draussen und durch die kalte Zuluft in den Raum.

5.4 Stromanschluss

Damit kein störendes Kabel sichtbar ist, sollten Sie den Stromanschluss 4or der Montage planen.

9ARNUNG!

Lebensgefahr durch unsachgemäEe Installation!

Durch die unsachgemäße Installation einer zusätzlich benötigten Steckdose besteht Stromschlaggefahr.

– Wenden Sie sich an eine Elektrofachkraft, wenn Sie eine zusätzliche Steckdose benötigen.

Sie müssen die Dunstabzugshaube so montieren, dass Sie den Netzstecker auch nach der Montage erreichen können.

6 Einrichtung und Montage

Abb. 4

Benutzen Sie Arbeitshandschuhe, da scharfe Kanten zu Verletzungen führen können 7Abb. 48.

VORSICHT!

– Das Möbelstück an dem das Gerät montiert werden soll, muss bis 91°C hitzebeständig sein.
– Die Hitzebeständigkeit des Möbelstücks muss nach den Schneide4orgängen noch zugesichert sein.
- Speziell bei dünnen Platten muss die 5ragfähigkeit und Haltbarkeit mit geeigneten Stützstücken gesichert werden. Bedenken Sie dabei die zusätzlichen Gewichte. Die Stützstücke müssen hitze- und feuchtigkeitsbeständig sein. Das Gewicht des Gerätes finden Sie auf der Verpackungsetikette.
– Entfernen Sie die Sägespäne nach den Schneide4orgängen. Decken Sie die Schnittstellen ab, sodass die Stellen hitzebeständig und wasserdicht sind.

HaubenmaEe und Sicherheitsabstände

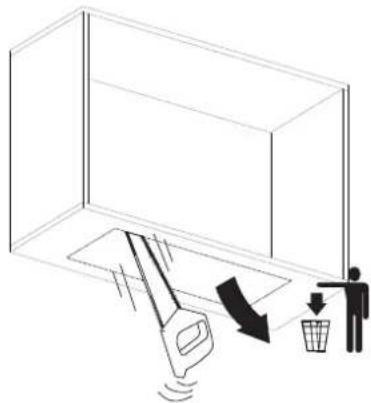

1. Schneiden Sie den unteren Boden des Hängeschrankes in den angegeben Ma3en aus 7Abb. 58.

(± 1mm) Dieses Zeichen bedeutet, dass die angegebenen Maße um 1mm größer oder kleiner sein können. Berücksichtigen Sie diese Maße beim Ausschnitt.

Abb. 5

Abb. 6

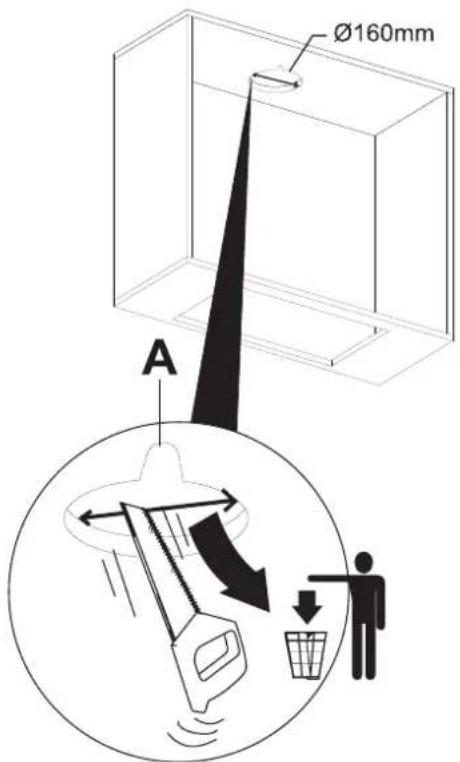

1. Für den Luftauslass aus dem Hängeschrank, schneiden Sie einen Ausschnitt in den angegeben Ma3en aus dem oberen Boden des Schrankes aus 7Abb. 68. Berücksichtigen Sie, wenn erforderlich, eine zusätzliche Stelle für das Netz-kabel 7Abb. 6/A8.

Technical line drawing of a mechanical assembly with a magnified inset showing detail (no text or symbols)

Abb. 7

1. Im Montagebeutel befindet sich ein Dichtungsband. Kleben Sie dieses Band an allen Seiten des Geräts 7Abb. 78.

Simple line drawing of a computer monitor with an upward arrow and equals sign, mounted on a base (no text or symbols)

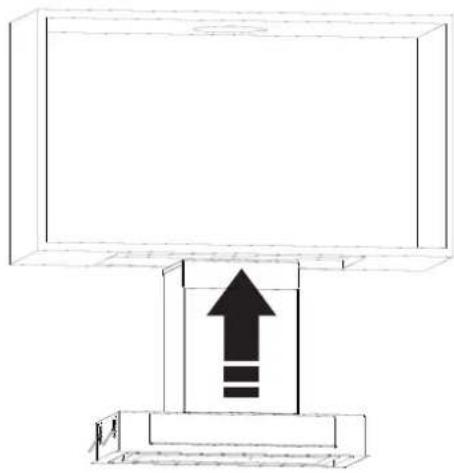

1. Platzieren Sie die Haube in Pfeilrichtung in den 4orbereiteten Ausschnitt 7Abb. 88.

Abb. 8

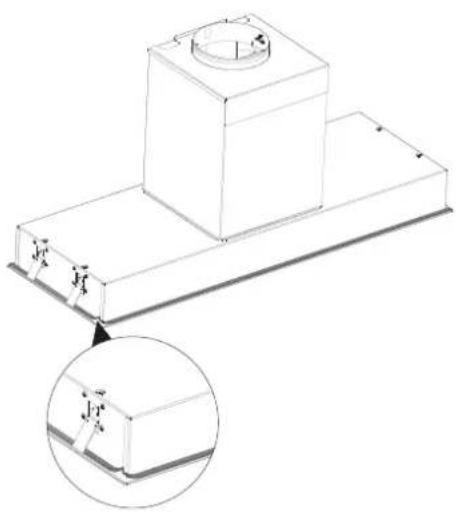

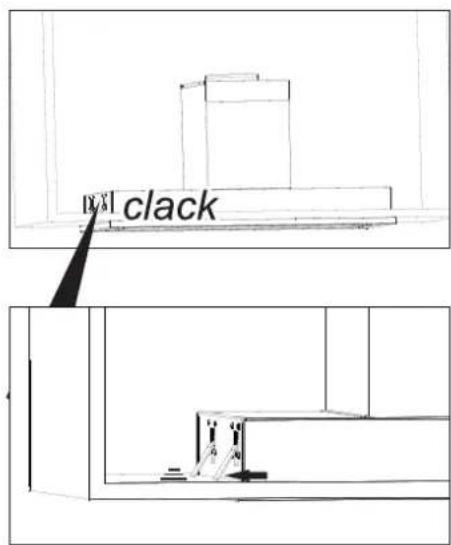

1. Stellen Sie sicher, dass die Aufhängungsmechanismen an den Seiten im Schrank einrasten 7Abb. 98.

Abb. 9

Isometric line drawing of a mechanical assembly with labeled components (no text or symbols)

1. Arretieren sie den Aufhängungsmechanimus mithilfe eines Schraubendrehers in Pfeilrichtung 7Abb. 218.

Abb. 10

Technical line drawing of a cabinet with internal components and a hanging hook (no text or symbols)

Abb. 11

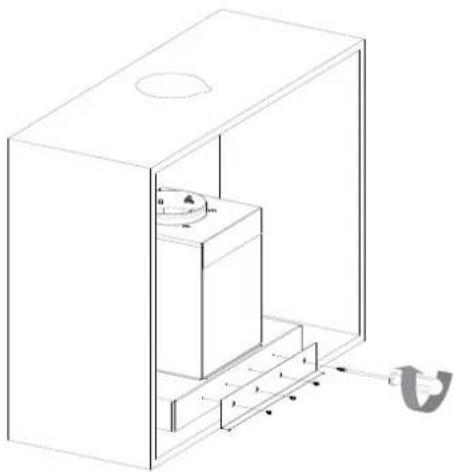

1. Montieren Sie das Fixierblech mit den beiliegenden Schrauben 7Abb. 228.

Pure technical diagram of a mechanical assembly with no visible text, numbers, or symbols

Abb. 12

1. Montieren Sie jetzt das Abluftrohr 7Abb. 228.

2- Abluftrohr

Abb. 13

2- Richtig
2- Falsch

1. Am Ende der Montage muss der Auszug in geschlossenem Zustand bündig mit dem Gerät abschließen, d.h. Unterkante Auszug und Unterkante Gerät müssen auf einer Ebene sein. 7siehe Abb. 23/28

Wenn das nicht der Fall sein sollte 7siehe Abb. 23/28, dann muss der Auszug eingestellt werden.

Abb. 14

2- Schraubendreher
2- Einstellschrauben

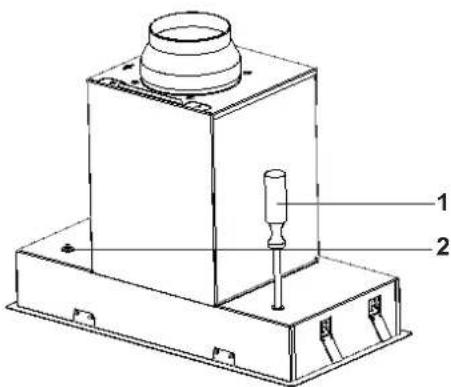

10. Einstellung des Aus ugs

Stellen Sie den Auszug mit einem Schraubendreher 7Abb. 24/28 über die Einstellschrauben 7Abb. 24/28 ein.

6.1 Dunstab ugshaube reinigen

HIN9EIS!

Durch unsachgemäEe Reinigung können Sachschäden auftreten!

– Reinigen Sie die Haube nach der Montage 4on au3en 78.

1 Demontage

Für Demontage 4erfolgen Sie die umgekehrte Montagereihenfolge 7 ✉ Kapitel 5 „Einrichtung und Montage“ auf Seite 178.

7 Bedienung

7.1 Sicherheit bei der Bedienung

9ARNUNG!

Verlet ungsgefahr durch unsachgemäEe Bedienung!

Durch eine unsachgemäße Bedienung besteht Verletzungsgefahr und die Gefahr von Sachschäden.

– Prüfen Sie das Gerät vor jeder Benutzung. Ein defektes Gerät darf nicht verwendet werden.
- Stellen Sie keine Gegenstände auf das Gerät, da diese herunterfallen können.
- Benutzen Sie das Gerät nie ohne Metallfettfilter. Es besteht Brandgefahr.
– Schalten Sie das Gerät immer ein, um Korrosionsschäden durch Kondenswasserbildung zu verhindern.

7.2 Bedienung der Haube

1- Auszugsgriff
2- Bedieneinheit

\$EE□□□□

Um die Bedieneinheit zu erreichen ziehen Sie den Auszug vorsichtig nach unten (Abb. 16/1).

und dann nach vorne (Abb. 16/2).

\$EE□□□□

7.4 Bedieneinheit

1- Ein- / Ausschalten der Beleuchtung
2- 1. Geschwindigkeitsstufe
3- 2. Geschwindigkeitsstufe
4- 3. Geschwindigkeitsstufe
5- 4. Geschwindigkeitsstufe
6- Nachlaufautomatik
7- Sättigungsanzeige Fettfilter
8- Sättigungsanzeige Aktivkohlefilter

\$EE□□□□

7.5 Über Bedieneinheit Lampe Ein F Ausschalten

Row of simple black-and-white icons including sun, flower, gear, and leaf symbols (no text or labels)

Abb. 18

Falls der Auszug in der unteren Position gestellt wird ( ✉ Kapitel 7 „Bedienung“ auf Seite 24) wird die Beleuchtung automatisch eingeschaltet.

Wenn der Auszug an der unteren Position befindet können Sie die Herdbeleuchtung mit Betätigung dieser Schalter ein/ausschalten (Abb. 18/1).

Falls Sie die Beleuchtung im geschlossenem Auszug benutzen wollen stellen Sie den Auszug in die untere Position und halten Sie den Lampenschalter für 3Sec gedrückt.

Das Lampensymbol wird 3 mal blinken und danach können Sie die Lampe über diesen Schalter ein und ausschalten. Diese Einstellung können Sie mit 3 Sec gedrückt halten des Schalters verlassen.

7.6 Über Bedieneinheit Einschalten F Dreh ahl erhöhen

Abb. 19

Wenn der Auszug herausgezogen wird (Abb. 16) beginnt wird der Motor automatisch in der 1. Geschwindigkeitsstufe zu arbeiten.

■ Drücken Sie diesen Schalter um den Produkt in der ersten Geschwindigkeitsstufe zu betreiben (Abb. 19/1).
■ Drücken Sie diesen Schalter um den Produkt in der zweiten Geschwindigkeitsstufe zu betreiben (Abb. 19/2).
■Drücken Sie diesen Schalter um den Produkt in der dritten Geschwindigkeitsstufe zu betreiben (Abb. 19/3).
- Drücken Sie diesen Schalter um den Produkt in der vierten Geschwindigkeitsstufe zu betreiben (Abb. 19/4).

7.1 Nachlaufautomatik

Row of simple geometric icons including sun, flower, gear, and dot (no text or symbols)

Abb. 20

Durch Drücken dieser Taste, wird die 15-minütige Nachlaufautomatik auf der aktuellen Leistungsstufe gestartet. Die aktivierte Nachlaufautomatik wird durch Blinken signalisiert. Am Ende der Nachlaufautomatik wird die Dunstabzugshaube automatisch komplett ausgeschaltet (Abb. 20/1).

7.7 Fettfilter-Sättigungsan eige löschen

Row of black-and-white icons including sun, flower, gear, and grid symbols (no text or labels)

Abb. 21

Nach ca. 60 Stunden Betrieb des Gerätes beginnt die Fettfilter-Sättigungsanzeige permanent zu leuchten. In diesem Fall müssen die Fettfilter gereinigt werden. Für Fettfilterreinigung siehe ( ✉ Kapitel 8.1.2 „Metallfettfilter reinigen“ auf Seite 28).
■ Durch Drücken der Taste mit der Fettfilter-Sättigungsanzeige wird der Hinweis deaktiviert, d.h. die Taste hört auf zu leuchten.

7.8 Aktivkohlefilter-Sättigungsan eige löschen

Wenn innerhalb der 5 Sekunden keine Taste gedrückt wird, dann wird der Timer für die Aktivkohlefilter-Sättigungsanzeige nicht aktiviert. Dadurch wird der entsprechende Hinweis (leuchtende Aktivkohlefilter-Sättigungsanzeige) auch bei voll gesättigten Aktivkohlefiltern ausbleiben.

8 9artung, Reinigung und Pflege

8.1 9artung

Stromversorgung

GEFAHR!

Lebensgefahr durch elektrischen Strom!

Durch Berührung 4on spannungsführenden 5eilen des Geräts besteht unmittelbare Lebensgefahr durch Stromschlag.

– Ziehen Sie 4or sämtlichen Wartungs- und Reinigungsarbeiten den Netzstecker oder schalten Sie die Sicherung im Sicherungskasten ab.

9artungsintervalle

HIN9EIS!

Leistungsbeeinträchtigung bei Nichteinhaltung der 9artungsintervalle!

Bei zu langem Gebrauch können sich der Metallfettfilter und der Akti4kohlefilter mit Fett- und Schmutzpartikeln zusetzen, wodurch die Leistung des Geräts beeinträchtigt wird.

– Halten Sie alle in dieser Anleitung angegebenen Wartungsinter4alle ein.

8.1.1 9artungsintervalle

Intervall 9artungsarbeit
Nach der Montage und bei starken Verschmutzungen	Kapitel 8.2 „Reinigung und Pflege“ auf Seite 32.
Alle 2 Wochen oder bei Metallfettfilter-Reinigungsanzeige	Kapitel 8.1.2 „Metallfettfilter reinigen“ auf Seite 28 .
Ca. alle 3 Monate und bei nachlassender Leistung	Kapitel 8.1.3 „Aktivkohlefilter reinigen oder austauschen (nur Umluftbetrieb)“ auf Seite 30.

8.1.2 Metallfettfilter reinigen

9ARNUNG!

Brandgefahr durch Fettablagerungen im Metallfettfilter!

Durch Fettablagerungen im Metallfettfilter besteht Brandgefahr.

– Reinigen Sie den Metallfettfilter bei Anzeige des Fettfilterreinigungshinweises oder mindestens alle 2 Wochen.
– Betreiben Sie die Dunstabzugshaube nie ohne Metallfettfilter.

Der Metallfettfilter des Geräts hält die im Küchendampf befindlichen festen Komponenten (z.B. Fett oder Staub) und verhindert die Verschmutzung der Dunstabzugshaube.

Entfernen des Metallfettfilters

Abb. 23

1. Sie erreichen den Metallfilter indem Sie den Auszug in Pfeilrichtung nach unten vorziehen (Abb. 23).

Technical line drawing of a ceiling structure with mounting brackets and a labeled component (no text or symbols present)

Abb. 24

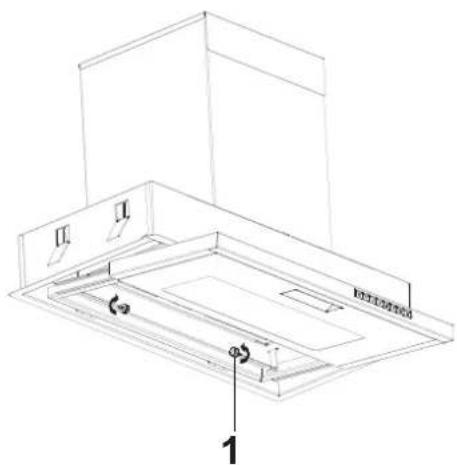

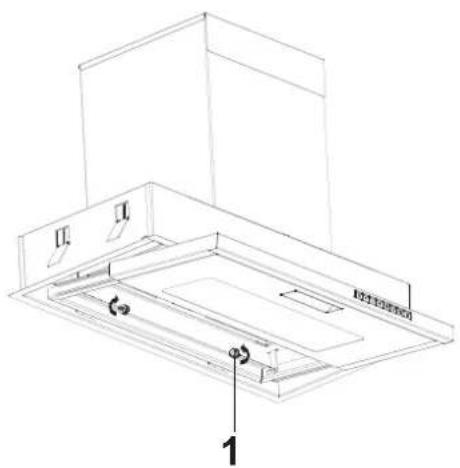

1. Um die Schieberegler zu demontieren, drehen Sie die Kunststoff-Flügelschrauben in die Pfeilrichtung. Somit können Sie die Schieberegler reinigen und einfacher an den Aluminiumfilter herankommen ().

1- Kunststoff-Flügelschraube

Abb. 25

3.

HINWEIS! Beim Herabfallen des Metallfettfilters kann Sachschaden entstehen.

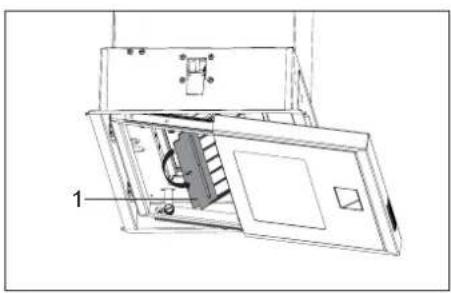

1. Öffnen Sie die Verriegelung des Metallfettfilters 7Abb. 25/28 und schützen Sie mit Ihrer anderen Hand den Filter gegen Sturz.
2. Neigen Sie den Metallfettfilter nach 4orne und nehmen Sie ihn ab 7Abb. 25/28.
3. Reinigen Sie den Metallfettfilter in der Spülmaschine oder mit der Hand.

Mit der Hand Reinigen

7.

HINWEIS! Sachschaden durch falsche Reinigungsmittel!

Spülen Sie den Metallfettfilter im Warmwasser und reinigen Sie ihn mit einer weichen Bürste.

In der Spülmaschine reinigen

1. Metallfettfilter mit Warmwasser spülen.
2. Stellen Sie den Metallfettfilter lose und senkrecht ohne anderes Geschirr in die Spülmaschine.
3. Starten sie ein Programm mit Maximaltemperatur 55° C.

Bei Reinigung in der Spülmaschine können Verfärbungen auftreten. Dies wird die Funktion des Metallfettfilters nicht beeinträchtigen.

Nach der Reinigung

1. Legen Sie den gereinigten Metallfettfilter auf eine saugfähige Unterlage zum 5rocknen.

Falls Aktivkohlefilter entfernt wurde, wieder auf den Metallfettfilter schieben.

Einsetzen des Metallfettfilters

Abb. 26: Einsetzen des Metallfettfilters

1. Setzen Sie den Metallfettfilter in das Gerät ziehen Sie dabei den Riegel der Filter4erriegelung zurück 7Abb. 26/28
2. Setzen Sie den Metallfettfilter ein und schließen Sie die Veriegelung 7 Abb. 26/28
3. Schließen Sie den Auszug 7Abb. 238 in dem Sie die ihn zurückschieben.

In dem Gerät können mehr als ein Metallfettfilter befinden. Reinigen Sie die anderen Metallfettfilter wie beschrieben.

8.1.3 Aktivkohlefilter reinigen oder austauschen (nur Umluftbetrieb)

Zum Austauschen des Kohlefilters, zuerst den Metallfettfilter entfernen.

Dafür:

Entfernen des Metallfettfilters

Abb. 27

1. Sie erreichen den Aluminium Metallfilter indem Sie den Produkthalter halten und in Pfeilrichtung nach unten ziehen (Abb. 27).

Abb. 28

1. Um die Schieberegler zu demontieren, drehen Sie die Kunststoff-Flügelschrauben in die Pfeilrichtung. Somit können Sie die Schieberegler reinigen und einfacher an den Aluminiumfilter herankommen ().

1- Kunststoff-Flügelschraube

Abb. 29

3.

HINWEIS!

Aufgrund Herabfallen des Metallfettfilters kann Sachschaden entstehen.

1. Öffnen Sie die Verriegelung der Metallfettfilter (Abb. 29/1) und schützen Sie mit Ihrer anderer Hand den Aluminium Metallfilter gegen Sturz.

2. Neigen Sie den Metallfettfilter nach vorne und nehmen Sie es ab (Abb. 29/2).

Abb. 30

1- Kohlefilterabdeckung
2- Befestigungsschraube Kohlefilter-abdeckung

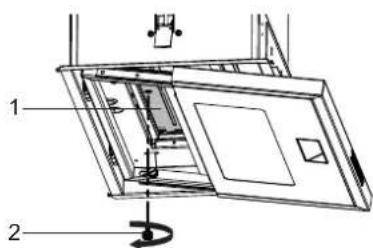

1. Um das Kohlefilter-Pad zu erreichen, entfernen Sie zuerst die Befestigungsschraube (Abb. 30/2) der Kohlefilterbdeckung, indem Sie sie in Pfeilrichtung drehen (Abb. 30).

Technical line drawing of an open refrigerator with internal components and labeled parts (no text or symbols)

Abb. 31

1- Kohlefilterabdeckung

Pure diagram of a mechanical or electrical component with no text, numbers, or symbols

Abb. 32

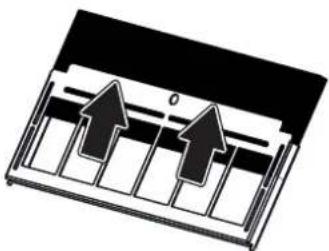

1. Öffnen und entfernen Sie die Kohlefilterabdeckung in Pfeilrichtung nach unten (Abb. 31).

2. Kohlefilter-Pad in Pfeilrichtung entfernen (Abb. 32).

3. Das Kohlefilter-Pad darf manuell oder im Geschirrspüler im normalem Programm maximal bei 55 °C gewaschen werden. Um Nahrungsmittelabfälle zu vermeiden, waschen Sie es in der Spülmaschine alleine.

Der Kohlefilter sollte nach 3 Waschungen mit einem neuen ersetzt werden. Ersetzen Sie den Kohlefilter alle 3-4 Monate mit einem neuen.

1. Nachdem der Kohlefilter gewaschen worden ist, sollte er für 40 Minuten in einem Ofen bei 80 °C getrocknet werden.
2. Aktivkohlefilter einset en,

Setzen Sie den Aktivkohlefilter ein, indem Sie vorstehende umgekehrt anwenden.

8.1.5 9echsel des Leuchtmittels

HIN9EIS!

Je nach Modell können fest 4erbaute Leuchtmittel in der Dunstabzugshauben 4orhanden sein. Bei einem Defekt der Beleuchtung kontaktieren Sie Ihren Händler oder den Kundendienst 7 ♦ „Kundendienst-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg)“ auf Seite 38

8.2 Reinigung und Pflege

8.2.1 ReinigungsmittelF-utensilien

HIN9EIS!

Sachschaden durch unsachgemäEe Reinigung!

Durch unsachgemäße Reinigung können Sachschäden auftreten.

– Verwenden Sie nur die in dieser Anleitung genannten Reinigungsmittel/-utensilien.
– Benutzen Sie keinen Dampf- oder Hochdruckreiniger.
- Verwenden Sie keine aggressi4en Reinigungsmittel oder spitze Gegenstände.
– Legen Sie 4or der Reinigung Schmuck und ähnliche Gegenstände ab, um die Oberflächen nicht zu zerkratzen.

Verwenden Sie für die unterschiedlichen Oberflächen die hier aufgeführten Reinigungsmittel/-utensilien:

Oberfläche Reinigungsmittel Reinigungsutensil
Edelstahl	■Edelstahl-Reinigungsmittel ■weiches 5uch■weicher Schwamm
Glas	■Glasreiniger■warme Spüllauge	■weiches 5uch
lackierte Oberflächen	■warme Spüllauge ■weiches 5uch	■weicher Schwamm

8.2.2 Gerät von auEen reinigen

1. 5ragen Sie das entsprechende Reinigungsmittel 7Edelstahl oder Glas8 mit einem weichen 5uch auf.
2. 5rocknen Sie das Gerät mit einem weichen 5uch gründlich ab.
3. Pflegen Sie das Gerät.

8.2.4 Gerät pflegen

Um ein schnelles Wieder4erschmutzen des Edelstahls zu 4erhindern, ist die Behandlung mit einem Edelstahl-Pflege-Spray notwendig.

1. 5ragen Sie das Edelstahl-Pflege-Spray mit einem weichen 5uch hauchdünn auf die Edelstahlteile des Geräts auf.

2. Bei lackierten Oberflächen ist keine weitere Pflege notwendig 7keinesfalls mit Edelstahl-Pflege-Spray einsprühen8

9 Fehlermeldungen

9.1 Verhalten bei Fehlern

9ARNUNG!

Verlet ungsgefahr durch ein defektes Gerät!

Ein defektes Gerät kann Verletzungen 4erursachen.

• Verwenden Sie niemals ein defektes Gerät.
  – Ziehen Sie den Netzstecker oder schalten Sie die Sicherung im Sicherungskasten ab, be4or Sie auf Fehlersuche gehen.

Grundsätzlich gilt:

■Führen Sie nur die in dieser Anleitung angegebenen Reparaturen durch.
■Für weitere Reparaturen kontaktieren Sie den Kundendienst ♘ „Kundendienst-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg)“ auf Seite 3.

Bei unsachgemäß ausgeführten Reparaturen erlischt die Herstellergarantie.

9.2 Fehlertabelle

Bei jedem technischen Gerät können Fehler auftreten. Es muss sich dabei nicht immer um einen Defekt des Gerätes handeln. Kontrollieren Sie mithilfe der unteren 5abelle, ob Sie den Fehler eigenstandig beheben können.

Fehlerbeschreibung Ursache Abhilfe
Dunstabzugshaube funktioniert nicht	Gerät nicht an die Strom-4ersorgung angeschlossen	Gerät an die Strom4ersorgung anschließen
	Sicherung defekt Sicherung überprüfen
	Stromausfall Kontrollieren Sie, ob andere Gerate in Ihrem Haushalt funktionieren
Leistungs4erlust / erhöhtes Betriebsgeräusch	Verschmutzter Metallfettfilter	Metallfettfilter reinigen
	Verschmutzter Akti4kohlefilter 7nur im Umluftbetrieb8	Akti4kohlefilter waschen oder austauschen
	Abluftquerschnitt zu gering	Abluftquerschnitt erhöhen
	keine ausreichende Frischluftzufuhr	Für ausreichende Frischluftzufuhr sorgen, z.B Fenster öffnen
Beleuchtung ausgefallen Leuchtmittel defekt Leuchtmittel erneuern, ggf. kontaktieren Sie den Kundendienst 7 „Kundendienst-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg)“ auf Seite 38
Kochdunst zieht am Rand der Haube 4orbei	Kochgeschirr steht zu weit am Rand des Kochfeldes	Die Absaugungwirkung der Dunstabzugs-haube ist auf den hinteren Kochzonen ihres Kochfeldes am effekti4sten. Die hinteren Kochplatten benutzen

Wenn Sie mithilfe der Tabelle den Fehler nicht beheben können, kontaktieren Sie den Kundendienst. ( „Kundendienst-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg)“ auf Seite 3).

10 Zubehör und Ersat teile

10.1 Zubehör- und Ersat teilbestellung

9ARNUNG!

Verlet ungsgefahr durch die Verwendung falschen Zubehörs oder falscher Ersat teile!

Durch die Verwendung falschen oder fehlerhaftem Zubehör oder ebensolcher Ersatzteile können Gefahren für Sie entstehen sowie Beschädigungen, Fehlfunktionen oder 5otalausfall des Geräts 4erursacht werden.

• Verwenden Sie nur Original-Ersatzteile 4on SILVERLINE oder 4on SILVERLINE zugelassenes Zubehör.
• Kontaktieren Sie bei Unklarheiten stets den Kundendienst ♦ „Kundendienst-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg)“ auf Seite 3.

Bei Verwendung nicht zugelassenen Zubehörs oder nicht zugelassener Ersatzteile erlischt die Herstellergarantie.

Beziehen Sie die Ersatzteile und das Zubehör über den Vertrags- händler oder über die Bestellhotline ♦ „Bestell-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Nieder- lande und Luxemburg)“ auf Seite 3.

Weiterführende Informationen finden Sie im Internet unter www.silverline24.de.

10.2 Zubehör

Verwenden Sie ausschließlich Original-Zubehör 4on SILVERLINE. Sollten andere 5eile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung 4erloren.

Zubehörbestellung

Für die Bestellung der Ersatzteile bzw. Zubehörteile können Sie uns hier kontaktieren. „Bestell-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg)“ auf Seite 3.

10.2.1 Fensterkippschalter

Wenn eine Abluft-Haube gleichzeitig mit einer raumluftabhängigen Feuerstätte 7Holzofen, Kohleofen, Gastherme etc.8 betrieben wird, kann ohne Frischluftzufuhr ein Unterdruck entstehen, der die gefährlichen Gase, wie z.B. Kohlenmonoxid, aus der Feuerstätte zieht. Diese können lebensbedrohlich auf den Menschen wirken. Fensterkippschalter lösen dieses Problem und 4erhindern das Einschalten der Dunstabzugshaube bei geschlossenem Fenster. Bei geöffnetem Fenster hingegen kann die Dunstabzugshaube ganz normal betrieben werden.

Auch ohne Vorhandensein einer raumluftabhängigen Feuerstätte ist der Einsatz eines Fensterkippschalters sinn4oll und unbedingt zu empfehlen, weil beim Betrieb einer Abluft-Haube somit kein gro3er Unterdruck entstehen kann und der Motor geschont wird.

Herkömmliche Fensterkippschalter steuern nur die Stromzufuhr am Netzstecker der Dunstabzugshaube. Somit steht bei geschlossenem Fenster kein Strom für die Kochfeldbeleuchtung der Dunstabzugshaube zur Verfügung. Falls die Dunstabzugshaube über eine Uhr 4erfügt, wird diese bei jedem Schlie3en des Fensters 4om Strom getrennt und entsprechend leider zurückgesetzt.

Fensterkippschalter 4on SILVERLINE hingegen haben diese Nachteile nicht, denn sind so konzipiert, dass nur die Stromzufuhr zum Dunstabzugshauben-Motor gesteuert wird. Die Kochfeldbeleuchtung Ihrer SILVERLINE Dunstabzugshaube kann somit auch bei geschlossenem Fenster eingeschaltet werden, und, falls die Haube über eine Uhr 4erfügt, bleibt die Uhrzeit richtig eingestellt.

Bitte beachten Sie:

Bei SILVERLINE können Sie grundsätzlich zwischen der kabelgebundenen und der funkgesteuerten Version des Fensterkippschalters wählen. Beide Systeme arbeiten zu 4erlässig. Bei der Verwendung des Funksystems kann es gelegentlich durch äu3ere Störquellen zu Beeinträchtigungen der Funktion kommen. Sofern Ihre Planung es zulässt, empfehlen wir Ihnen, die kabelgebundene Version dem Funksystem 4orzuziehen.

10.2.1.1 Fensterkippschalter mit Kabel

White plastic electrical wiring and terminal components laid out on a dark surface (no text or symbols visible)

Abb. 33: Fensterkippschalter mit Kabel

Abb. 44 Art.-Nr.: FKS-Kabel

Das Öffnen des Fensters wird über einen Sensor registriert und schaltet den Motor Ihrer SILVERLINE Dunstabzugshaube frei. Wird das Fenster bei laufendem Motor der Dunstabzugshaube geschlossen, schaltet sich der Motor un4erzüglich ab. Alle anderen Funktionen der Dunstabzugshaube bleiben in 4ollem Umfang 4erfügbar.

Der kabelgebundene Fensterkippschalter ist wartungsfrei.

10.2.1.2 Funk-Fensterkippschalter

Product photo of a silver line electrical switch with attached batteries and cables (no text or symbols visible)

Abb. 34: Funk-Fensterkippschalter

Abb. 45 Art.-Nr.: FFKSL

Das Öffnen des Fensters wird über einen Sensor am Funksender registriert. Der Funksender gibt diese Information mittels Funksignal an das Steuergerät weiter. Das Steuergerät schaltet dann den Motor Ihrer SILVERLINE Dunstabzugshaube frei. Wird das Fenster bei laufendem Motor der Dunstabzugshaube geschlossen, so schaltet das Steuergerät den Motor nach Empfang des entsprechenden Signals ab. Alle anderen Funktionen der Dunstabzugshaube bleiben in 4ollem Umfang 4erfügbar.

Der Sender des funkgesteuerten Fensterkippschalters wird mit Batterien betrieben, welche in regelmäßigen Abständen erneuert werden müssen.

10.2.2 Abgastemperaturwächter

Durch den Einbau oder die Nachrüstung eines SILVERLINE Abgastemperaturwächters und den Betrieb in Kombination mit dem entsprechenden Fensterkippschalter kann Ihre SILVERLINE Dunstabzugshaube auch ohne geöffnetes Fenster genutzt werden, wenn eine raumluftabhängige Feuerstätte nicht in Betrieb ist.

Bitte beachten Sie: Bei SILVERLINE können Sie grundsätzlich zwischen der kabelgebundenen und der funkgesteuerten Version des Abgastemperaturwächters wählen. Beide Systeme arbeiten zu 4erlässig. Bei der Verwendung des Funksystems kann es gelegentlich durch äußere Störquellen zu Beeinträchtigungen der Funktion kommen. Sofern Ihre Planung es zulässt, empfehlen wir Ihnen, die kabelgebundene Version dem Funksystem 4orzuziehen.

10.2.2.1 Abgastemperaturwächter mit Kabel (nur in Kombination mit Fensterkippschalter mit FKS-KABEL – auch nachrüstbar!)

Coiled black cable with coiled wire and a small rectangular component (no visible text or symbols)

Abb. 35: ATW KABEL Rauchgastemperaturwächter (Kabelgebunden).

Abb. 46 Art.-Nr.: AT9-KABEL

Der Sensor des Abgastemperaturwächters wird im Kamin der raumluftabhängigen Feuerstätte installiert und registriert dort, ob die Feuerstätte in Betrieb ist. In Kombination mit dem kabelgebundenen Fensterkippschalter 7FKS-KABEL8 wird dann der Motor Ihrer SILVERLINE Dunstabzugshaube gesperrt bzw. freigeschaltet.

Wird beispielsweise bei geschlossenem Fenster und gleichzeitig laufendem Motor der Dunstabzugshaube die raumluftabhängige Feuerstätte in Betrieb genommen, dann führt das zum Abschalten des Motors. Alle anderen Funktionen der Dunstabzugshaube, wie z.B. Beleuchtung, bleiben in 4ollem Umfang 4erfügbar.

Der kabelgebundene Abgastemperaturwächter ist wartungsfrei.

10.2.2.2 Funk-Abgastemperaturwächter (Nur in Kombination mit Funk-Fensterkippschalter FFKSL – auch nachrüstbar!)

Two black cables with connectors and a small connector, no visible text or symbols

Abb. 36: ATW-FUNK Funk-Rauchgas-temperaturwächter

Abb. 41 Art.-Nr.: AT9-FUNK

Der Sensor, welcher mit dem Funksender des Abgastemperaturwächters 4erbunden ist, wird im Kamin der raumluftabhängigen Feuerstätte installiert und registriert dort, ob die Feuerstätte in Betrieb ist. In Kombination mit dem Funk-Fensterkippschalter 7FFKSL8 wird dann der Motor Ihrer SILVERLINE Dunstabzugshaube gesperrt bzw. freigeschaltet.

Wird beispielsweise bei geschlossenem Fenster und gleichzeitig laufendem Motor der Dunstabzugshaube die raumluftabhängige Feuerstätte in Betrieb genommen, dann führt das zum Abschalten des Motors. Alle anderen Funktionen der Dunstabzugshaube, wie z.B. Beleuchtung, bleiben in 4ollem Umfang 4erfügbar.

Der Sender des funkgesteuerten Abgastemperaturwächters wird mit Batterien betrieben, welche in regelmäßigen Abständen erneuert werden müssen.

10.2.4 Umluft-Set für Oberschränke

Abb. 37: Umluft-Set für Oberschränke

Abb. 47 USET-OS-126 (∅ 126 mm)

USET-OS-160 (∅ 160 mm)

Das Umluft-Set für Oberschränke wird bei Flachschirmhauben, Unterbauhauben und Lüfterbausteinen eingesetzt, um die am Luftauslass der Abzugshaube herausströmende Luft durch den Oberschrank zu leiten und aus dem Oberboden heraus zu führen.

Bestehend aus: 2x Kunststoff-Abdeckgitter, 2x Aluflexrohrstück, 2x Schlauchschellen

Varianten:

USE5-OS-225: ∅ 225 mm

USE5-OS-251: ∅ 251 mm

Sofern es Ihre Dunstabzugshaube zulässt, ist die 251'er Variante Ihre richtige Wahl.

10.2.5 Pflege-Box

Product display featuring spray bottles, a spray bottle, and packaging with brand logos (no readable text in image)

Abb. 48 Art.-Nr.: 50-20812

Pflege-Set zur Reinigung und zum Schutz der Edelstahl- und Glasflächen 4on SILVERLINE Abzugshauben.

Bestehend aus:

2x Edelstahlpflege, 2x Edelstahlreiniger, 2x Glasreiniger, 2x Putzstein, 2x Schwämmchen

Abb. 38: Pflege-Box

10.2.6 Edelstahl-Metallfettfilter, 12-lagig

Three identical grid-patterned paper sheets with square patterns, displayed against a black background (no text or symbols visible)

Abb. 49 Art.-Nr.: YT152.1174.01

Durch die Aufnahme der festen Bestandteile aus dem Küchendunst 7Fett, Staub etc.8 4erhindert der hochwertige Edelstahl-Metallfettfilter ein übermäßiges Verschmutzen der Dunstabzugshaube.

Eigenschaften:

• 22-lagig
• spülmaschinengeeignet
• Edelstahl-Abdeckung

Abb. 39: Alüminyum Metal Filtre

10.2.1 Umluft-Starter Set (Gehäuse + AFP)

Exterior view of a rectangular solar panel array (no text or symbols visible)

Abb. 50 YM975.1176.02

Abb. 40: Umluft-Starter Set (Gehäuse + AFP)

10.2.7 Aktifkohlefilter-Pad

A black rectangular object with a slightly extended length on a light background (no text or symbols visible)

Abb. 41: Aktifkohlefilter-Pad

Abb. 51 YT971.1176.05

Gerüche aus dem Kochdunst werden durch den Aktivkohle-Metallfilter herausgefiltert. Eigenschaften:

• Spülmaschinengeeignet
• bis zu 3x waschbar

11 Technische Daten

Produkt-Name Hidden
Modell HIF 584 E HIF 684 E HIF 984 E
5yp Unterbauhaube
Betriebsart Umluft /Abluft
Abluftanschluss [mm] ∅251
Gerätema3e 7Länge x Breite x Höhe8 [mm]	573 x 261 x 414 673 x 261 x 414 873 x 261 x 414
Nettogewicht [kg] 23,2 23,9 N27,5
Netzfrequenz	221–241 V~/51 Hz
Motorleistung [W]	275 W
Beleuchtung [W]	27		23
Gesamtleistung [W]	292 W	292	298
Luftschallemission [dB7A8 Geschwindigkeitsstufe 2]	Normalbetrieb 67 dB7A8*	Normalbetrieb 67 dB7A8*	Normalbetrieb 64 dB7A8*
Metallfettfilter	spülmaschinengeeignet
Akti4kohlefilter-Anzahl 7nur Umluft8	2
Schutzklasse	2

Technische Änderungen und Druckfehler vorbehalten.

* Gemä3 EU-Regulierung 65/2124 – EN62592, EN61714-2-23, EN51554.

12 Typenschild

Das 5ypenschild befindet sich im Haubenkörper hinter den Metallfettfiltern und beinhaltet die unten genannten Informationen:

Abb. 42: Typenschild (Beispiel)

2 Modell
2 Artikelnummer
3 Marke
4 Re4isionsnummer
5 Seriennummer
6 Herstellerinformationen
7 5echnische Daten

14 Garantie

In Deutschland, Österreich, Schwei, Frankreich, Belgien, Niederlande und Luxemburg

Wir garantieren dem Endkunden nach Ma3gabe der nachfolgenden Bestimmungen, dass das an den Endkunden gelieferte Gerät innerhalb eines Zeitraums 4on 2 Jahren ab Auslieferung 7Garantiefrist8 frei 4on Material- oder Verarbeitungsfehlern sein wird.

Garantieansprüche können nur innerhalb eines Zeitraums 4on max. 2 Jahren, gerechnet ab Auslieferung, geltend gemacht werden.

Innerhalb dieser Garantiefrist beseitigen wir nach unserer Wahl, durch Reparatur oder Austausch des Geräts, unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen. Sonstige Ansprüche des Endkunden gegen uns, insbesondere auf Schadensersatz sind ausgeschlossen. Die 4ertraglichen oder gesetzlichen Rechte des Kunden gegenüber dem jeweiligen Verkäufer werden durch diese Garantie nicht berührt.

Ansprüche aus dieser Garantie bestehen nur, wenn

■das Gerät keine Schäden oder Verschlei3erscheinungen aufweist, die durch einen 4on der normalen Bestimmung und den Vorgaben des Herstellers 7gemäß Benutzerhandbuch8 abweichenden Gebrauch 4erursacht sind,
■der Wert oder die Gebrauchstauglichkeit des Geräts durch den Mangel nicht nur unerheblich beeinflusst ist,
■das Gerät bei sichtbaren äußeren Beschädigungen 4or der Montage beanstandet wird,
■das Gerät keine Merkmale aufweist, die auf Reparaturen oder sonstige Eingriffe durch 40m Hersteller nicht autorisierte Werkstätten schließen lassen,
■das Produkt keine Fehler und Folgeschäden aufweist, die durch falsche oder nicht ausreichend dimensionierte Abluftleitung 4erursacht wurden,
in das Gerät nur 40m Hersteller autorisiertes Zubehör eingebaut wurde,
■die Fabrikationsnummer nicht entfernt oder unkenntlich gemacht wurde,
■das Gerät oder die Zubehörteile frei zugänglich sind.

Die Garantie erstreckt sich nicht auf Verschlei3teile, 4erwendete Filter, leicht zerbrechliche 5eile wie z. B. Glas oder Kunststoff bzw. Glühlampen mit der Ausnahme, dass bei der Leuchtmittel-Erstausstattung eine Einschaltgarantie 4on 8 5agen gewährt wird.

Ansprüche aus dieser Garantie setzen 4oraus, dass der Endkunde den für ihn örtlich zuständigen 7im Benutzerhandbuch genannten8 Kundendienst kontaktiert und diesem die Gelegenheit gegeben hat, innerhalb eines Zeitraums 4on 7 5agen eine 7telefonische8 Fehleranalyse durchzuführen. Ansprüche aus der Garantie können anschlie3end nur durch Übergabe oder Einsendung des Gerätes an das 4om Kundendienst genannte Reparatur-Center oder durch einen Vor-Ort-Ser4ice des Herstellers geltend gemacht werden, wenn der Kundendienst die Beanstandung zu4or als berechtigt

erklärt hat. Voraussetzung des Garantieanspruchs ist weiterhin die Vorlage der Originalrechnung und des Lieferscheins mit Lieferdatum. Die Kosten eines Vor-Ort-Ser4ices übernehmen wir. Hat jedoch der zuständige Kundendienst dem Endkunden für die Einsendung ein bestimmtes Frachtunternehmen genannt und nutzt der Kunde ein anderes Frachtunternehmen, kommen wir für die Kosten der Einsendung nicht auf. Der Endkunde ist nicht berechtigt, das Gerät auf unsere Kosten zurückzusenden, es sei denn wir sagen dem Kunden schriftlich eine Kostenübernahme zu. Andernfalls behalten wir uns das Recht 4or, die 5ransportkosten an den Endkunden weiter zu belasten.

Werden Garantieansprüche geltend gemacht und stellt sich bei der Prüfung des Gerät durch uns oder den zuständigen Kundendienst heraus, dass kein Fehler 4orgelegen hat oder der Garantieanspruch aus einem der oben genannten Gründe nicht besteht, sind wir berechtigt, eine Ser4ice-Gebühr in Höhe 4on EUR 75,11 zu erheben. Dies gilt nicht, wenn der Endkunde nachweist, dass er den Umständen nach nicht erkennen konnte, dass der Garantieanspruch nicht bestand.

Diese Garantie gilt in dem 4orstehend genannten Umfang und unter den oben genannten Voraussetzungen 7einschließlich der Vorlage des Kauf- und Liefernachweises auch im Falle der Weiter-4eräu3erung8 für jeden späteren künftigen Eigentümer des Gerät.

Zur Geltendmachung 4on Garantieansprüchen sind uns darüber hinaus folgende Angaben zu machen:

Name, Anschrift und 5elefonnummer des Endkunden
■Angaben zur Person/Firma, die den Einbau durchgeführt hat
■Angaben auf dem 5ypenschild im Inneren des Geräts 7Artikelnummer, Modellzeichnung, Re4isionsnummer, Seriennummer8
■5ag des Einbaus beim Endkunden
■Genaue Mängelbeschreibung

Diese Garantiebedingungen gelten für in Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg gekaufte Geräte. Für ins Ausland 4erbrachte Geräte, welche die technischen Voraussetzungen 7z. B. Spannung, Frequenz etc.8 für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben.

Diese Garantie unterliegt dem Recht der Bundesrepublik Deutschland.

5ragen Sie Ihre Gerätedaten hier ein:

Artikelnummer
Modellbezeichnung
Re4isionsnummer
Seriennummer
Kaufdatum / 5ag des Einbaus

Bei Reklamationsanfragen wenden Sie sich bitte an den Kundendienst ( ✉ „Kundendienst-Hotline (für Deutschland, Österreich, Schweiz, Frankreich, Belgien, Niederlande und Luxemburg)“ auf Seite 3).
