HASZNÁLATI ÚTMUTATÓ BLEND 3159 SILVERLINE

Használati és szerelési útmutató a

3159.6.652.03 és 3159.9.652.03

Silverline BLEND 3159 konyhai páraelszívókhoz

3159 60 cm 3159 90 cm

Bármilyen a páraelszívóval kapcsolatos munkálat elvégzése előtt olvassa el figyelmesen az alábbi használati útmutatót.

Tartalomjegyzék

1 Bevezető....3
2 Müszaki rajz....4
3 Figyelmeztetések és biztonsági tudnivalók....5

3.1 Balesetveszély és mérgezés veszélye 6

4 Használat szénszűrővel és szénszűrő nélkül 10

4.1 Szénszűrő cseréje.... 11

5 Tisztítás és megelőző karbantartás.... 11

5.1 A zsírszűrök tisztítása.... 12
5.2 Tisztítás mosogatógépben....12
5.3 Manuális tisztítás 12

6 A berendezés elhelyezése....13

6.1 Telepítés és kicsomagolás 13

7 Energiatakarékossági javaslatok 13
8 A csomag tartalma 14
9 Az elszívó ismertetése....15

10 A termék telepítése.... 15

10.1 Szerelősablon és alkatrészek.... 15
10.2 Levegő kivezetés szerelése 17
10.3 A lemezkürtő felszerelése 17

11 Nyomógombos termék használata.... 18
12 A világítás kicserélése.... 18
12.1 Halogén izzó cseréje .... 18
13 Illetékes szerviz....20
14 Technikai adatok 21

Kedves Vásárló!

Ez a termék az Európai Unió 2014/35/EC; a 2014/30/EC; és a 2011/65/EC direktívák által előírt követelményeknek megfelelően készült.

1 Bevezető

Az alábbi iránymutatások és biztonsági adatok minden szükséges információt tartalmaznak a készülék biztonságos beszerelésével és használatával kapcsolatban.

• Mielött bekapcsolná a készüléket, gondosan olvassa el az útmutatót a készülék megfelelő használata érdekében, és őrizze azt meg referenciaként.
• Tartsa a használati útmutatót mindig elérhető helyen.
• Ha a készüléket továbbadja, minden esetben mellékelje a használati útmutatót is.
• A használati útmutatóban leírtak be nem tartása személyi sérülésekhez és a készülék meghibásodásához vezethet.
• A gyártó nem vállal felelősséget az olyan hibákért, amelyek a használati útmutatóban leírtak be nem tartásából származnak.
• A készülék karbantartását, javítását kizárólag a márkaszerviz végezheti el.

A készülék megfelelő működése, illetve a személyi sérülések és más károk elkerülése érdekében, olvassa el és tartsa be az alábbi biztonsági figyelmeztetéseket és utasításokat. Az útmutató illusztrációi vizuálisan is leírják a tennivalókat. Mindig csak egy típust ábrázolunk, azonban ez minden más, a használati útmutató elején feltüntetett modellre vonatkozik.

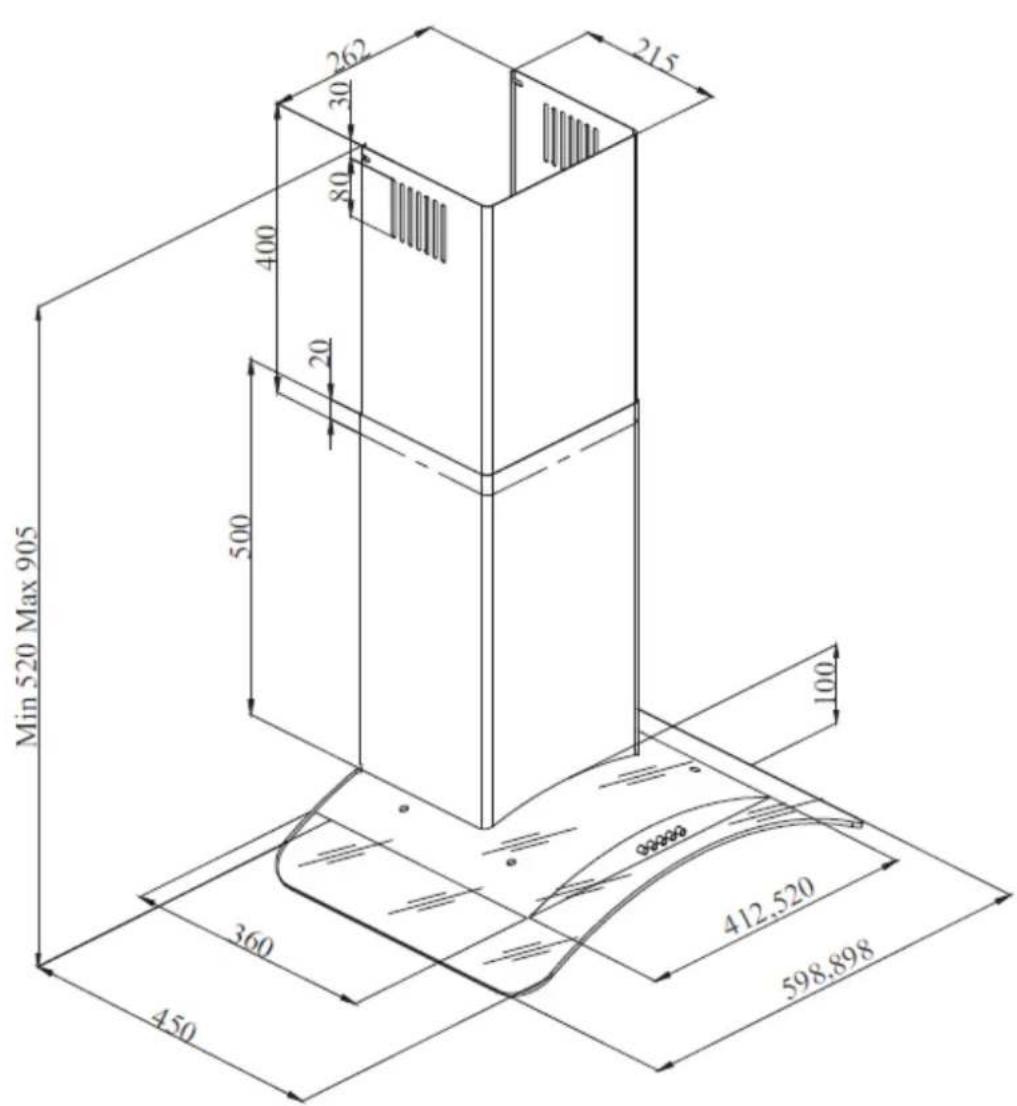

2 Műszaki rajz

3 Figyelmeztetések és biztonsági tudnivalók

- A készüléket 8 éves vagy annál idősebb gyerekek használhatják. A készülék felügyelet nélküli használata nem javasolt szellemi vagy fizikai fogyatékkal rendelkezőknek, illetve olyan személyeknek, akiknek nincs tapasztalatuk elektronikai berendezések használatában. Felügyelet nélküli gyermekek nem használhatják a készüléket!

- Győződjön meg arról, hogy gyermeke nem fér hozzá a készülékhez, és hogy nem játszik azzal. Tisztítás és karbantartás elvégzése gyermekeknek csak felnőtt felügyelettel lehetséges.

- A készülék háztartási célra készült.

• Feszültség: 220-240\~ V. 50/60 Hz

- A biztonsági előírásoknak megfelelően a készüléket földelni kell.

- Készüléke biztonsága érdekében minden csatlakozást az előírások és szabályozások betartása mellett képzett szakembernek kell végeznie.

- Nem képzett szakember általi beüzemelés lassú működést, sérülést és balesetet okozhat

- Ügyeljen arra, hogy a csatlakozókábel ne sérüljön, és hogy ne helyezze azt főzőlap közelébe.

- Beszerelés előtt ne csatlakoztassa a készüléket az elektromos hálózathoz.

- Úgy szerelje be a készüléket, hogy a csatlakozó mindig können elérhető legyen.

- Soha ne érjen a készülék világításához, ha az hosszabb ideig használatban van, mivel a világítás felforrósodhat.

- A páraelszívó háztartási célra készült normál otthoni környezetben. A gyártó nem vállal felelősséget semmilyen személyi vagy tárgyi károsodásért, amely nem megfelelő használat, a készülék bármely részén történő módosítás vagy nem eredeti alkatrészek használatából származik.

- Tartsa be a kiáramló levegő kibocsátására vonatkozó, az illetékes hatóságok által meghatározott szabályokat és utasításokat. (Ez a figyelmeztetés nem vonatkozik a kémény nélküli felhasználásra.)

- Kerülje gyúlékony anyagok ráhelyezését a készülék alatti főzőlapra és olyan ételek készítését, amelyek könnyen lángra kaphatnak.

- Csak azután indítsa be a készüléket, ha az edényt a főzőlapra helyezte. Ennek elmulasztása a készülékek eldeformálódásához vezethet a hő hatására.

- Mindig először kapcsolja ki a főzőlapot és utána vegye le az edényt a használt főzőzónáról

- Soha ne hagyion forró olajat a főzőlapon, mivel az könnyen meggyulladhat.

- Mivel az olajok, zsírok, könnyen meggyulladhatnak, nagyon figyeljen a terítőkre, függönyökre főzés közben.

- Belső keringetéses üzemmódban lévő elszívóknál a szénszűrők telítődnek, ezért megfelelő időközönként azokat cserélni szükséges. A szénszűrők nem megfelelő időközönkénti cserélése tűzveszélyt jelenthet, mivel a szennyezett szűrökben felhalmozódott olaj könnyen lángra kaphat.

- Ne használion a szénszűrő helvett nem hőálló helvettesítő terméket.

- Soha ne használja készülékét alumínium zsírszűrő nélkül, ez alaptartozékként a páraelszívó része.

- Tüz esetén húzza ki minden készülékét az elektromos hálózatból.

- Ha a készüléket nem tisztítia megfelelő időközönként, tűzveszélyt okozhat.

- Beszerelés / karbantartás megkezdése előtt győződjön meg arról, hogy a készülék nincs-e csatlakoztatva az elektromos hálózathoz.

• Ha a páraelszívón kívül más hasonló elven működő készülék is van a helyiségben, akkor a nyomás nem haladhatja meg a 4 Pa (4 m bar) -t.
• Amennyiben gázzal vagy fütőolajjal működő készülék van a páraelszívó közelében, a készülékek kivezetését mindig külön légcsatornában, hermetikusan elzárva kell kialakítani.
• Ha kivezeti készülékét, használjon 120 - 150 mm átmérőjű csatlakozócsonkot. A kivezető cső hossza legyen minél kisebb, valamint minél kevesebb hajlatot tartalmazzon.
• Győződjön meg arról, hogy gyermeke nem fér hozzá a készülékhez, és hogy ne játsszon azzal.
• Biztonsága érdekében maximum 6 A-es biztosítékot használjon a készüléke működtetésére.
• Ne dobja ki vagy hagyja felügyelet nélkül a csomagolást vagy annak egy részét, mert az – különösen a műanyag zacskók - veszélyt jelenthet gyermekei számára.
• A csatlakozó kábel bármilyen sérülése esetén azt csak képzett szakemberrel cseréltesse ki / javíttassa meg.
• Tüz esetén áramtalanítsa a páraelszívót, valamint a többi készüléket és takarja le a lángokat. Soha ne használjon vizet a készüléken keletkezett tüz eloltására.
• A főzéshez használatos elektromos készülékek használat közben felforrósodhatnak, alkatrészeik forróak lehetnek.
• A készülék beszerelése után a páraelszívó és a főzőlap közötti távolságnak elektromos főzőlap esetén legalább 65 cm-nek kell lenni, gáz főzőlap esetén legalább 75 cm-nek.
• A készülék nem vezethető ki olyan légcsatornába, ahol más eszköz füstgáz elvezetése történik.
• Csak abban az esetben használja a készüléket egyidejűleg olyan berendezésekkel, melyek toxikus gázokat bocsátanak ki a levegőcsatornákba (mint pl. gáz, olaj, fa vagy széntüzelésű kazánok, bojler, stb.), ha megfelelő levegőutánpótlás biztosítva van a helység számára. Ezt csak a kivezetett üzemmód használatakor vegye figyelembe.
• Ez a figyelmeztetés nem vonatkozik a kémény nélküli felhasználásokra.
• Ha elektromos páraelszívót használnak gázzal vagy más fűtőanyaggal működő készülékekkel, akkor a helyiségben elegendő szellőzésnek kell lennie (lehet, hogy nem vonatkozik azokra az eszközökre, amelyek a levegőt visszavezetik a helyiségbe).

3.1 Balesetveszély és mérgezés veszélye

⚠️ Veszély

Figyelmeztetés! Fulladás veszélye

A csomagolóanyagok gyerekek számára veszélyt jelentenek. Soha ne engedje a gyerekeket a csomagolóanyaggal játszani.

! Veszély

Kivezetéses üzemmódban telepített elszívó amennyiben belső levegőtől függő tűzhellyel ugyanazon helységben egyidejűleg használja (nyílt lángú széntüzelésű kazánok, gáz bojler, stb.) életveszélyt okozhatnak, mert az egyidejűleg bekapcsolt elszívó a gázkészülék kürtőből a mérgező gázt vissza szívja a helyiségbe, ami CO szénmonoxid mérgezést okoz! Mindig gondoskodjon elegendő betáplált levegőről, ha az elszívót kivezetéses üzemmódban használja! Az elszívót és a belső levegőt használó kazánt, vagy gázbojlert egyidejűleg nem használhatja!

1. ábra Mérgezés veszélye

A különböző nyílt tűzterű fűtőberendezések (pl. gáz, olaj, fa vagy széntüzelésű berendezések, kazánok) a beüzemelés helyéről veszik el az égéshez szükséges levegőt. Amikor a páraelszívót bekapcsolja, az elszívja a levegőt a konyhából és szomszédos helyiségekből, ezáltal vákuumot generál. A tüzelőberendezésben keletkező mérgező égéstermék áramlása megfordul és a helységben lévőket megmérgezi a szénmonoxid gáz! Kérjük, hogy ilyen esetekben körültekintően járjon el és gondoskodjon a megfelelő levegő utánpótlásról a CO szénmonoxid mérgezés veszélye miatt! Betartandók a hatályos építési szabályok!

1. ábra

Ilyen esetekben biztosítani kell a megfelelő levegő utánpótlást!!! Javasolt CO (szén-monoxid) riasztó beszerelése.

Figyelem

Tüzveszély!

- A zsírszűrőben felhalmozódott szennyeződések meggyulladhatnak. A zsírszűrőt legalább 3 havonta tisztítsa meg. Soha ne használja zsírszűrő nélkül a készüléket.

- A zsírszűrőben felhalmozódott szennyeződések meggyulladhatnak. Soha ne használjon nyílt lángot a készülék közelében. Csak könnyű tüzelésű (fa vagy szén) kályha közelébe helyezheti el a készüléket, amennyiben annak nincsen nyitható fedele, hogy szikra ne szóródhasson szét.

- A forró olajok és zsírok könnyen lángra kaphatnak. Ha ezekkel főz, sose hagyja a készüléket örizetlenül. Tűz esetén áramtalanítsa a páraelszívót, valamint a többi készüléket és takarja le a lángokat. Soha ne használjon vizet a készüléken keletkezett tűz eloltására.

- Ha gáz főzőlapot működtet, amelyen nincs edény, nagy hő keletkezik. A felette elhelyezett szellőztető készülék így megsérülhet. A gáz főzőlapot mindig csak akkor kapcsolja be, ha azon már főzőedény van.

- Ha több gáz főzőzónát működtet egyszerre, amelyen nincs edény, nagy hő keletkezik. A felette elhelyezett szellőztető készülék így megsérülhet. Soha ne használjon egyszerre két gáz főzőzónát több, mint 15 percig nagy sebesség fokozaton. A Wok égő (5kW) 2 normál égőnek felel meg. A gáz főzőlapot mindig csak akkor kapcsolja be, ha azon már van főzőedény.

Figyelem

Áramütés veszélye!

• A meghibásodott készülék áramütést okozhat. Soha ne kapcsolja be a meghibásodott készüléket. Áramtalanítsa a készüléket és kapcsolja le a kismegszakítót. Hívja a szakszervizt!
• A helytelen javítás veszélyt okozhat. Bármely javítás és a csatlakozó kábel bármilyen sérülése esetén azt csak képzett szakemberrel cseréltesse ki/ javíttassa meg. Soha ne kapcsolja be a meghibásodott készüléket. Áramtalanítsa a készüléket és kapcsolja le a kismegszakítót. Hívja a szakszervizt!
• Ha víz csöpög a készülékbe, áramütést okozhat. Magasnyomású vagy göztisztító használata tilos!

⚠ Veszély

Sérülésveszély!

• A beüzemelés alatt ügyeljen a testi épségére, mert a készülék éles részei sérüléseket okozhatnak. Mindig használjon kesztyűt a beüzemelési és szerelési munkálatokhoz.
• A készüléket körültekintően rögzítse a használati és szerelési útmutatóban leírtaknak megfelelően. Helytelen rögzítés esetén, a leeső készülék sérülést okozhat.
• A készülékre helyezett tárgyak leeshetnek arról, ezért ne rakjon semmit a páraelszívóra.
• A LED világítások nagyon erősek, szemsérülést okozhatnak. 100 másodpercnél hosszabb ideig soha ne nézzen ezekbe a LED világítótestekbe működés közben.

Figyelem

Égésveszély, áramütés veszélye!

• Tisztítás és karbantartás megkezdése előtt várja meg, míg a készülék részei lehülnek. Áramtalanítsa a készüléket a művelet megkezdése előtt (húzza ki a tápkábelt a konnektorból, vagy kapcsolja le a biztosítékot).
• Az elektromos részeket soha ne tisztítsa nedves ruhával, mert meghibásodáshoz vezethet.
• A rozsdamentes felületeket a leírtaknak megfelelően tisztítsa. A nem megfelelő tisztítás a felület sérüléséhez vezethet. A vezérlőegységek tisztításához ne használjon rozsdamentes tisztítószert.
• A felület sérülhet, ha durva, dörzsölő, maró hatású tisztítószereket vagy eszközöket használ. Ne használjon olyan tisztítószereket, melyek sérülést okozhatnak a felületen.

Figyelem

Tüzveszély, sérülésveszély!

Meghibásodás esetén áramtalanítsa a készüléket és hívja az illetékes szervízt. A javítási műveleteket mindig képzett szakember, szervizes végezze. A karbantartás, szerelés megkezdése előtt áramtalanítani kell a készüléket!

Figyelmeztetés

Ha hibás a készüléke, kapcsolja le a kismegszakítót, áramtalanítsa a készüléket, és hívja az illetékes szervizt.

Figyelmeztetés

A tápkábel sérülése esetén minden esetben szakember vagy a szakszerviz cserélje ki azt, a sérülések, és veszélyes helyzetek elkerülése érdekében.

Figyelmeztetés

Ha a világítás nem működik, kapcsolja le a kismegszakítót és bizonyosodjon meg arról, hogy a készülék nincs csatlakoztatva az elektromos hálózathoz. Rögtön cserélje ki a hibás izzókat, így elkerülhető a többi izzó túlterhelése. Csak azután cserélje ki az izzókat, hogy azok kihúltek.

Vigyázat

A főzéshez használatos elektromos készülékek, használat közben felforrósodhatnak, alkatrészeik forróak lehetnek.

⚠ Veszély

A készülék nem vezethető ki olyan légcsatornába, ahol más eszköz füstgáz elvezetése történik.

A sérülés lehetséges okai:

Vigyázat

Fennáll a rozsdásodás veszélye.

Főzéskor mindig használja a készüléket a kondenzáció elkerülése érdekében. A kondenzáció rozsdásodáshoz vezethet. Rögtön cserélje ki a hibás izzókat, így elkerülhető a többi izzó túlterhelése. Az elektromos alkatrészeket soha ne nedves ronggyal tisztítsa, ha nedvesség kerül a készülék alkatrészeibe, az sérülhet. A készülék felülete sérülhet a nem megfelelő módon történő tisztítás miatt. A rozsdamentes acél tartozékokat mindig a száliránynak megfelelően tisztítsa. Soha ne használjon a vezérlőpanel tisztításához rozsdamentes acél tisztítószert vagy nedves ruhát. A felület sérülhet maró hatású, vagy nem megfelelő tisztítószer használatakor. Soha ne használjon ilyeneket a páraelszívó tisztításához. Kicsi (1°) lejtésszöggel szerelje a légcsatornát a készülékhez.

4 Használat szénszűrővel és szénszűrő nélkül

A berendezés kivezetéses és belső keringetéses üzemmódban is használható.

Kivezetéses üzemmód

A levegő a zsírszűrőkön és a csőrendszeren keresztül jut ki a külső térbe. (3. ábra)

3. ábra Kivezetéses üzemmód szénszűrő nélkül

Figyelmeztetés!

A készüléket ne vezesse olyan levegőcsatornákba, ahova más készülékek (füst, gáz és egyéb fűtő berendezések) vannak kivezetve.

• Ha a készüléket egy már nem használt kéményen keresztül vezeti ki, kérjen engedélyt a hatóságoktól.
• Ha a készüléket a külső falon át vezeti ki, mindig használjon visszacsapó szelepet.

Belső keringetéses üzemmód

4. ábra Szénszürös belső keringetéses üzemmód

Az elhasznált levegőt a zsírszűrők és aktív szénszűrők tisztítják meg mielőtt visszakerül a konyha légterébe. (4. ábra)

Belső keringetéses üzemmód használatakor mindig használjon aktív szénszűrőt. Szénszűrő használata esetén számoljon teljesítmény csökkenéssel. További információkért és tartozékok beszerzéséért lépjen kapcsolatba márka kereskedőjével.

Mielött beszerelné a szénszűrőt, bizonyosodjon meg arról, hogy nincsen csatlakoztatva elszívója az elektromos hálózathoz. Mivel kivezetés nélküli üzemmódban használja a szénszűrőt, azt 3-5 havonta cserélni kell. A szénszűrő nem mosható. A zsírszűrőt akkor is használja, ha nem használ szénszűrőt. Soha ne használja zsírszűrő nélkül a készüléket.

4.1 Szénszűrő cseréje

Az Ön által megvásárolt készülék megfelelő a szénszűrővel történő használatra.

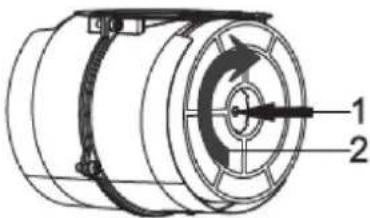

1. Helyezze a szénszűrőt a motorházra az ábrán látható módon.

2. Fordítsa azt az óra járásának megfelelő irányba és bizonyosodjon meg arról, hogy megfelelően a helyén van (5. ábra).

3. ábra Szénszűrő

Ha a szénszűrők nincsenek a megfelelő helyen, azok elmozdulhatnak, leeshetnek és károsíthatják a készüléket.

⚠ Veszély

Soha ne mossa meg a szénszűrőket. A szénszűrőket tartsa gyermekektől távol.

5 Tisztítás és megelőző karbantartás

Vigyázat

Gyermekek felügyelet nélkül ne tisztítsák és használják a terméket.

- A készülék felülete könnyen megsérülhet, ha éles termékekkel vagy súroló hatású tisztítószerekkel tisztítja azt. Soha ne használjon ilyen tisztítószereket. A készülék és a vezérlőpanel felülete érzékeny a karcolásra.

- A készülék felületét mindig puha nedves ronggyal tisztítsa, használjon mosogatószert vagy enyhe üvegtisztítót. Puhítsa fel a rászáradt szennyeződést egy nedves szivaccsal, soha ne kaparja azt.

- Száraz törlőkendő, karcolást okozható szivacs, dörzsölést igénylő anyag, homokot és savat vagy klórt tartalmazó vagy más maró anyag használata nem engedélyezett.

- A rozsdamentes acél felületét mindig a száliránynak megfelelően tisztítsa.

- Ne használjon rozsdamentes acél tisztításához megfelelő szert a kezelőpanel tisztításához. A zsírszűrők tisztítása: normál használat (napi 1-2 óra) esetén a zsírszűrőket három havonta kell mosni.

- Ne használjon túlságosan erős, savas vagy lúgos tisztítószereket.

- A fém zsírszűrők tisztításakor, tisztítsa meg a készülékben lévő fém zsírszűrők tartó részeit is nedves ruhával.

- A zsírszűrők kézzel vagy mosogatógépben is moshatók.

- Ne fújion spray-tisztítószereket közyetlenül a termékre.

- Ne tartson gyúlékony és / vagy nehéz dekorációs tárgyakat a terméken.

5.1 A zsírszűrők tisztítása

Az alumínium zsírszűrőket tisztítsa rendszeresen 3 havonta.

• Nyomja meg az alumínium szűrő fület (1) és húzza az alumínium szűrőt a nyíl irányába (6, ábra).
• Ahogy eltávolítja az alumínium szűrőt, tartsa meg a másik kezével, nehogy leessen.

- Ahogy eltávolítja az alumínium szüröt, a felgyülemlett olaj csepegésének elkerülése érdekében, tartsa a szűrőfelületet vízszintesen.

5.2 Tisztítás mosogatógépben

Mosogatógépben történő mosáskor a zsírszűrők enyhén elszíneződhetnek. Ez nincs hatással a hatékonyságára.

- ne rakja be a szennyezett zsírszűrőt más edények közé a mosogatógépbe

- mindig lazán, szabadon helyezze a zsírszűrőket a mosogatógépbe és ne helyezzen rájuk nyomást

5.3 Manuális tisztítás

Egy speciális oldószer segíthet a készülék tisztításában, ezt keresse viszonteladójánál.

• Puhítsa fel a szennyeződéseket mosogatószeres meleg vízben.
• Használjon egy kefét a tisztításhoz és várja meg, amíg a fémzsírszűrőkben lévő folyadék teljesen átfolyik.
• Öblítse el a szűrőket mosogatás után.

6 A berendezés elhelyezése

7. ábra A berendezés elhelyezése

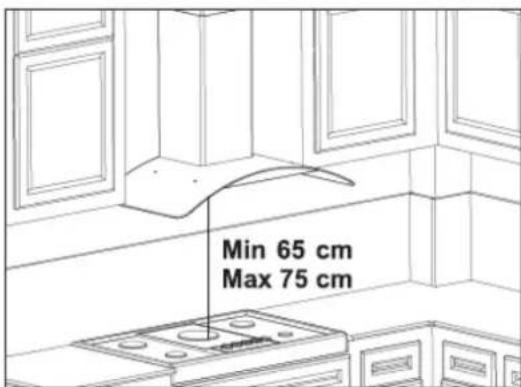

Az elszívó telepítése során legyen legalább 65 cm távolság a termék és az elektromos tűzhely, illetve 75 cm a termék és a gáztűzhely vagy más üzemű tűzhely között. (7. ábra)

6.1 Telepítés és kicsomagolás

■ Ellenőrizze az esetleges sérüléseket a berendezésen.
- A szállítás során keletkezett sérüléseket azonnal jelezni kell a szállító cég felelős munkatársának.
A szemmel látható hibákról/sérülésekről értesítsük az eladót.
■ Ne engedje a gyerekeket a csomagolóanyaggal játszani.

7 Energiatakarékossági javaslatok

■ Rendszeresen cserélje a szénszűrőket.
- Tisztítsa rendszeresen az alumíniumszüröket.
- Mivel az elszennyeződött szűrők gátolhatják a levegő útját, a berendezést esetleg magasabb fokozaton kell használnia.
- Használja a terméket normál sebesség mellett.
- A nagyobb sebesség melletti használat növeli az energiafogyasztást.

Forgalomból történő kivonás környezettudatosan

A csomagolóanyagot környezetvédelmi szempontból megfelelő módon ártalmatlanítsa.

Ez a készülék, a 2012/19 / EG európai (elektromos és elektronikus berendezések hulladékai - WEEE) irányelys szerinti jelölést kapta.

Ez az irányelv meghatározza a régi készülékek hasznosításának és újrafeldolgozásának kereteit, és a kapcsolódó EU-szintű alkalmazásokat.

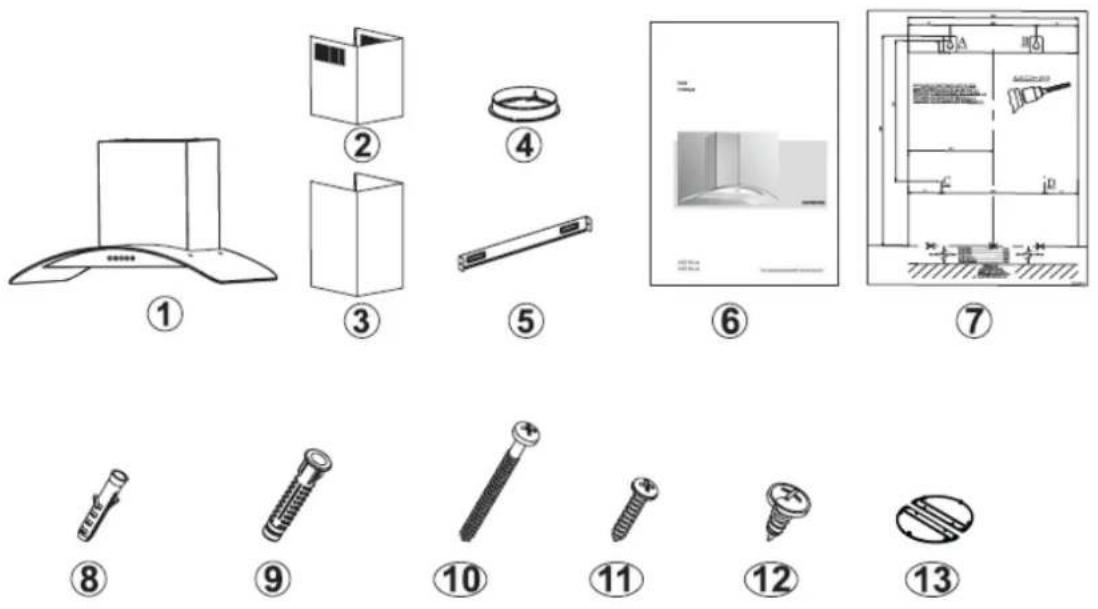

8 A csomag tartalma

1. ábra A csomag tartalma

1- Termék
2- Belső kürtőhosszabbító
3- Külső kürtőhosszabbító
4- 120 mm műanyag csőcsatlakozó idom
5- Kürtő rögzítő elem
6- Használati útmutató
7- Szerelősablon
8-2 db ∅6mm műanyag tipli
9- 3 db ∅10mm műanyag tipli
10- 3 db 5,5x60 csavar a falra rögzítéshez
11- 2 db 3,9x22 csavar a kürtő rögzítéséhez
12- 3.5x9.5 csavar a kürtő rögzítéséhez
13- Pillangószelepes csatlakozó (opcionális)

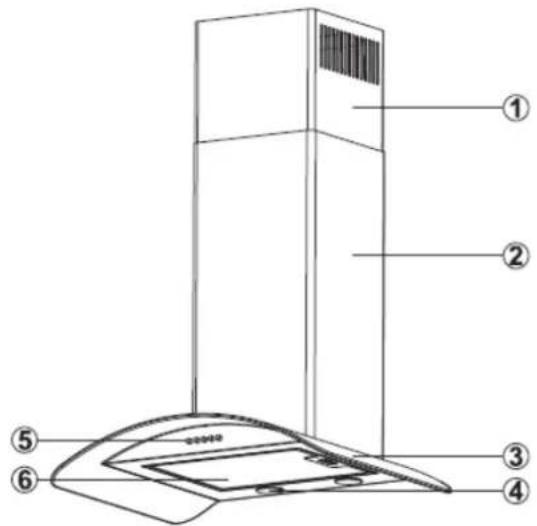

9 Az elszívó ismertetése

1. ábra Az elszívó áttekintése

1- Belsö kürtö
2- Külsö kürtö
3- Üveg
4- Világítás
5- Vezérlöpanel
6- Szürö

10 A termék telepítése

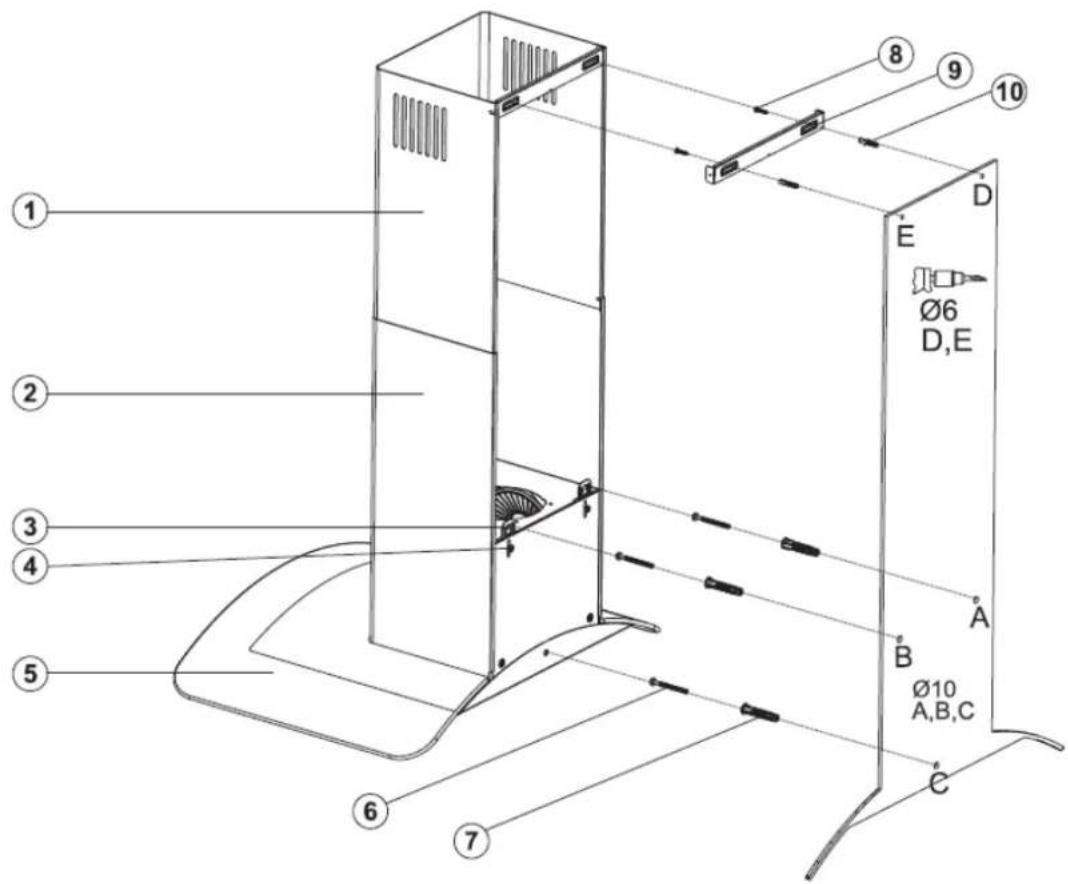

10.1 Szerelősablon és alkatrészek

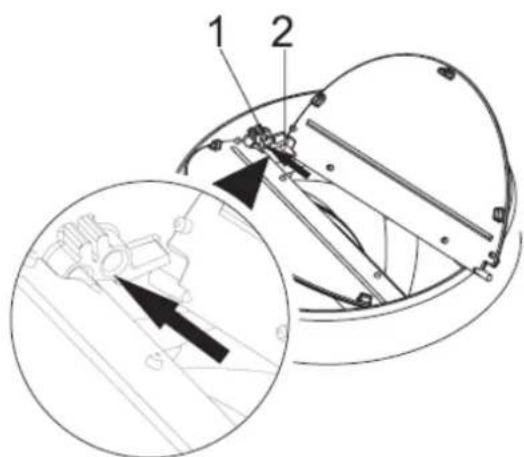

1- Csapszeg aljzat
2- Csapszeg

Az eszköz szerelési tartozékai között megtalálható két pillangó szelep.

Csatlakoztassa a pillangó szelepeket a motor levegőkimenetéhez az alábbiak szerint.

- Helyezze be a műanyag csapot (2. sz. terület) a motor kivezetőcsonkjára (1. sz. terület). Ezután enyhén hajlítsa meg a fedelet, hogy a másik csapot a fedélre illessze, és helyezze be a másik csapot a foglalatába. (10. ábra).

1. ábra Összeszerelés és alkatrészek

1- Belsö kürtö

2- Külsö kürtö

3- A termék függesztő lemezek

4- A berendezés függesztő lemez csavarjai

5- Üveg

6- 3 db 5.5x60 csavar a falra rögzítéshez

7- 3 db ∅10mm műanyag tipli

8-2 db 3.9x22 csavar

9- Kürtö rögzítő lemez

10- 2 db ∅6mm műanyag tipli

- Lazítsa meg a tartólemez rögzítő csavarjait (4), húzza felfelé a függesztő lemezeket (3), és rögzítse a függesztő lemezeket a rögzítőcsavarokkal (11. ábra).

- Az elszívó berendezést a szerelősablon segítségével szerelje fel. (/7)

- Rögzítse a szerelősablont a falra a megadott magasságban (ellenőrizze a munkalap minimális és maximális távolságát a szerelősablonon). Fúrja ki az A, B és C pontokat. (11. ábra)

- Illessze a ∅10mm műanyag tiplit (5) az A, B, C és D furatokba, majd csavarozza be a csavarokat az A+B pontokba, úgy, hogy a csavarfej és a fal között 5 mm rést hagy (11. ábra)

- Akassza a falra az elszívót a berendezés függesztő lemezek segítségével, az (A és B) pontokra.

- Húzza meg az A + B rögzítőcsavarokat a falon, majd végül rögzítse teljesen a berendezést a C ponton.

10.2 Levegő kivezetés szerelése

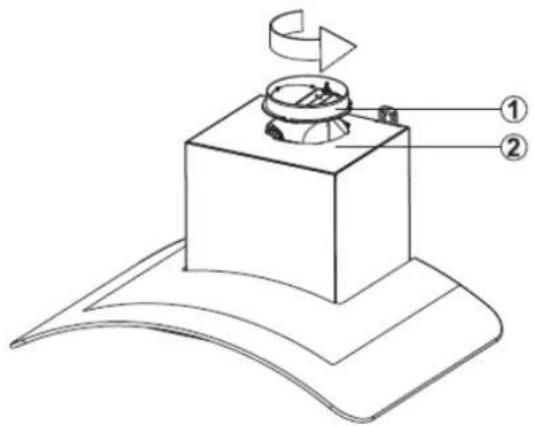

1. ábra Műanyag csőcsatlakozó idom

1- 120 mm műanyag csőcsatlakozó idom

2- Test

- Csatlakoztassa a műanyag csőcsatlakozó idomot (1) a termék testébe (2), és forgassa a nyíl irányába (12, ábra)

- Készítse el a termék levegő csatlakozását.

10.3 A lemezkürtő felszerelése

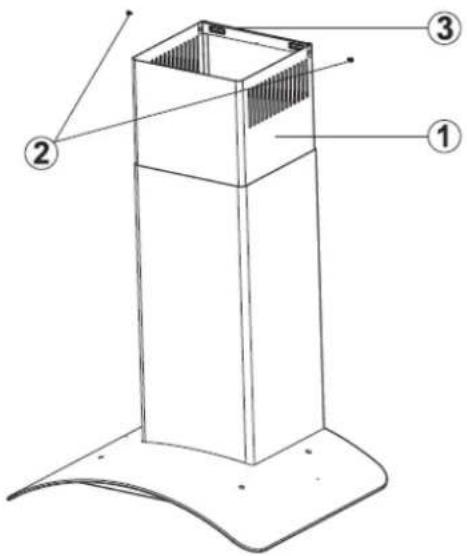

1. ábra A kürtő összeszerelése

1- Belső kürtő
2- Rögzítőcsavarok a kürtőtartó lemezhez
3- Kürtötartó lemez

A külső és a belső lemezek egymásra vannak szerelve.

• Az elszívó berendezés középen helyezik el, a kürtőtartó lemez (3) közvetlenül a falhoz csatlakozik az E és D pontokon, melyeket a kimérést követően szükséges kijelölni.
• 6 mm-es fúróheggyel fúrjuk ki az E és D pontokat, majd helyezzük be a ∅6 mm műanyag tipliket (10). Helyezze fel a kürtőtartó lemezt (9) 3,9mmx22mm csavarral (8).
• Rögzítse a belső kürtőt (1) a kürtőtartó lemezre (3) a bal és a jobb oldalán, 2db 3,5mmx9,5mm csavarral felfelé húzva. (13. ábra)

11 Nyomógombos termék használata

1. ábra nyomógombok

2. → Nyomja meg ezt a gombot a termék alaphelyzetbe állításához.

3. → A gomb megnyomásakor a berendezés 1. sebességfokozaton működik.
4. → A gomb megnyomásakor a berendezés 2. sebességfokozaton működik.
5. → A gomb megnyomásakor a berendezés 3. sebességfokozaton működik.
6. → Nyomja meg ezt a gombot a világítás be- és kikapcsolásához.

12 A világítás kicserélése

12.1 Halogén izzó cseréje

Figyelem

Áramtalanítsa az elszívó berendezést.

Először várja meg, amíg az izzók lehülnek, ugyanis, amíg forróak, megégethetik a kezét.

max 50 W

Az izzó maximális teljesítményét jelzi. Ha az izzót ki kell cserélni, ezzel azonos teljesítményüre cserélje.

A termékben használt lámpa teljesítményét a termék műszaki adatlapjáról/- táblájáról tudhatja meg.

1. ábra Halogén izzó szimbólum

Kizárólag önvédelemmel ellátott volfrám-halogén izzó vagy fémhalogén izzó használható.

A halogén izzók cseréjéhez a lámpatartót hátulról nyomja lefelé, forgassa kicsit az óramutató járásával ellentétes irányba, és lefelé vegye ki. (16. ábra)

1. ábra Halogén izzó cseréje

Figyelem

Áramtalanítsa az elszívó berendezést.

Először várja meg, amíg az izzók lehülnek, ugyanis, amíg forróak, megégethetik a kezét.

max 28 W

Az izzó maximális teljesítményét jelzi. Ha az izzót ki kell cserélni, ezzel azonos teljesítményüre cserélje.

A termékben használt izzó teljesítményét a termék műszaki adatlapjáról/- táblájáról tudhatja meg.

Távolítsa el az alumínium kazettát.

Vegye ki a sérült izzót, majd tegyen a helyére egy ugyanolyan újat. (17. ábra)

1. ábra Halogén izzó cseréje

13 Illetékes szerviz

Ha a világítás nem működik:

• Bizonyosodjon meg arról, hogy a készülék csatlakoztatva van az elektromos hálózathoz, ellenőrizze a biztosítékot.
• Ellenőrizze az izzókat. Bizonyosodjon meg arról, hogy a készülék nincs csatlakoztatva az elektromos hálózathoz, amikor ezt az ellenőrzést végzi. Szorítsa meg az izzót, ha az kilazult. Cserélje ki az izzókat, ha a világítás még így sem működik.

Lehetséges hibák és intézkedések a megoldásra a szerviz hívása nélkül:

1. Ha a készülék nem működik:
2. Ellenőrizze, hogy a készülék csatlakoztatva van-e az elektromos hálózatra és hogy megfelelő-e a csatlakozás a konnektorban.
3. Ellenőrizze a kismegszakítót.
4. Ha a készülék alacsony teljesítményen és hangosan működik használat közben:
5. Ellenőrizze a légelvezető cső átmérőjét (minimum 120 mm)
6. Tiszták a zsírszűrők? Ellenőrizze.
7. Ha nem kivezetéses üzemmódban használja a készüléket, ellenőrizze, hogy a szénszűrők nem régebbiek 6 hónaposnál.
8. Bizonyosodjon meg arról, hogy a konyhája jól szellőzik a megfelelő légáramlás miatt. Ha még így sem elégedett a készülék teljesítményével, lépjen kapcsolatba a szervizzel.

Problémák és megoldások

Hiba leírása	Ok	Megoldási javaslat
A készülék nem működik.	Ellenőrizze az elektromos csatlakoztatást.	A hálózati feszültségnek 220-240 V -nak kell lennie, a készüléket földelt konnektorba kell csatlakoztatni.
A világítás nem működik.	Ellenőrizze az elektromos csatlakoztatást.	A hálózati feszültségnek 220-240 V -nak kell lennie, a készüléket földelt konnektorba kell csatlakoztatni.
A világítás nem működik.	Ellenőrizze az elektromOS csatlakoztatást és a kapcsolót.	A lámpát kapcsolja be az "ON" helyzetbe.
A világítás nem működik.	Ellenőrizze az izzókat.	Izzóprobléma esetén annak cseréje szükséges.
A készülék nem szív megfelelően (gyenge).	Ellenőrizze az alumínium zsírszüröket.	Normál használat során a zsírszüröket havonta tisztítani kell.
A készülék nem szív megfelelően (gyenge).	Ellenőrizze a kivezető nyilást.	A kivezetésnek szabadnak kell lennie.
A készülék nem szív megfelelően (gyenge).	Ellenőrizze az aktív szénszürőt.	Belső keringetéses üzemmódban, az aktív szénszürőt három havonta cserélni kell normál használat során.
A készülék nem tisztítja meg a levegőt (belső keringetéses üzemmódban).	Ellenőrizze az alumínium zsírszüröket.	Normál használat során a zsírszüröket havonta tisztítani kell.
A készülék nem tisztítja meg a levegőt (belső keringetéses üzemmódban).	Ellenőrizze az aktív szénszürőt.	Belső keringetéses üzemmódban, az aktív szénszürőt három havonta cserélni kell normál használat során.

Telepítés kivezetéses üzemmódban (csak szakembereknek)

A készüléket szerelje fel a 9. pontban leírtak szerint. A terhelt levegő elvezetésére használjon 150 mm (min 125 mm) átmérőjű légtechnikai csövet és szerelvényeket. A páraelszívó megadott teljesítménye 1 m hosszú, egy 90°-os idom és 1 m hosszú 150mm átmérőjű csőszakasz beszerelésével tartható, de nem lehet hosszabb maximum 5m-nél. (Megjegyzés: 1 db 90°-os idom 1 m hosszú csőszakasznak fele meg). A készülék nem alkalmas plusz ventilátor motor működtetésére! A falon kívül használjon visszacsapó zsalut. A bogárhálóval ellátott esővédő zsalu 50%-os teljesítmény romlást eredményez.

A gyártó elhárít minden felelősséget a bekötés és telepítés be nem tartásából bekövetkező teljesítményromlás esetére.

Elektromos bekötés (csak szakembereknek)

Fontos:

- A karbantartási és beállítási munkálatokat a készülék teljesen áramtalanított állapotában kell végezni. A bekötést a mindenkori normákkal összhangban és az előírásoknak megfelelően kell végrehajtani. Az elektromos bekötést csak képzett szakember végezheti.

- A készüléket 230 V/50 Hz váltóáram működteti. A szigetelési osztály a készülék adattábláján található. Ha közvetlenül az áramkörbe köti a készüléket, iktasson be egy egypólusú kapcsolót, ami a készülék terhelésére van méretezve és megfelel az érvényben lévő normatíváknak. A gyártó nem vállal semmilyen felelősséget a beszereléskor figyelmen kívül hagyott érintésvédelmi szabályok megsértéséből származó következményekért.

A gyártó elhárít minden polgárjogi és büntetőjogi felelősséget, amennyiben a bekötés nem az érvényben lévő normatíváknak megfelelően történik.

14 Technikai adatok

Feszültség:

220-240V 50Hz

Érintésvédelmi osztály:

I. (csak védöföldeléssel ellátott aljzatba csatlakoztatható)

Névleges teljesítmény:

131 W

A termék megfelel a 2014/30/EU, az elektromágneses összeférhetetlenségről szóló irányelvnek, valamint a 2014/35/EU, a meghatározott feszültséghatárokon belüli használatról szóló irányelvnek.

A készülék gyártási helye: Törökország

Importör:

Ecorgan Kereskedelmi és Tanácsadó Kft.

6640 Csongrád

Ipari park u. 2.

Magyarország

tel.: + 36 63/570-880

email: [e-mail]

web: www.ecorgan.hu

A készülék jótállási feltételei a mellékelt jegy szerintiek. A termékre az érvényben lévő magyar 151/2003.(IX.22.) Korm.r. szerinti jótállás érvényes. A forgalmazó által kínált többlet jótállás csak az érvényesen kitöltött jótállási jeggyel érvényesíthető. Kérjük, hogy a vásárlási okmányokat és a használati utasítást őrizze meg, mert szüksége lehet rá!
