HASZNÁLATI ÚTMUTATÓ LINE 1350 SILVERLINE
Használati és szerelési útmutató az
1350.6.652.05 és 1350.6.652.06
Silverline NEW-LINE 1350 konyhai páraelszívóhoz
Bármilyen a páraelszívóval kapcsolatos munkálat elvégzése előtt olvassa el figyelmesen az alábbi használati útmutatót
Tartalomjegyzék
1 Bevezető 3
2 Beépítési rajz....4
3 Figyelmeztetések és biztonsági tudnivalók.... 5
3.1 Balesetveszély és mérgezés veszélye 6
4 Használat szénszűrővel és szénszűrő nélkül 9
4.1 Az AF 100 szénszűrő kicserélése.... 10
5 Tisztítás és megelőző karbantartás.... 11
5.1 Az alumínium zsírszűrők tisztítása.... 11
5.2 Tisztítás mosogatógépben 12
5.3 Manuális tisztítás 12
6 A készülék elhelyezése 12
6.1 Beszerelés és a készülék kicsomagolása 12
6.2 Energia megtakarításra vonatkozó javaslatok 13
7 Mit tartalmaz a csomagolás? 13
8 A készülék ismertetése.... 14
9 A készülék beszerelése.... 14
9.1 Felszerelési sablon.... 14
10 A készülék használata.... 15
10.1 Három fokozatú digitális készülék használata.... 16
11 A világítás kicserélése 17
11.1 Izzócsere 17
12 Illetékes szerviz 18
13 Technikai adatok 19
Kedves Vásárló!
Ez a termék az Európai Unió 2014/35/EC; a 2014/30/EC; és a 2011/65/EC direktívák által előírt követelményeknek megfelelően készült.
1 Bevezető
Az alábbi iránymutatások és biztonsági adatok minden szükséges információt tartalmaznak a készülék biztonságos beszerelésével és használatával kapcsolatban.
- Mielött bekapcsolná a készüléket, gondosan olvassa el az útmutatót a készülék megfelelő használata érdekében, és örizze azt meg referenciaként.
- Tartsa a használati útmutatót mindig elérhető helyen.
- Ha a készüléket továbbadja, minden esetben mellékelje a használati útmutatót is.
- A használati útmutatóban leírtak be nem tartása személyi sérülésekhez és a készülék meghibásodásához vezethet.
- A gyártó nem vállal felelősséget az olyan hibákból, amelyek a használati útmutatóban leírtak be nem tartásából származnak.
- A készülék karbantartását, javítását kizárólag a márkaszerviz végezheti el.
A készülék megfelelő működése, illetve a személyi sérülések és más károk elkerülése érdekében, olvassa el és tartsa be az alábbi biztonsági figyelmeztetéseket és utasításokat. Az útmutató illusztrációi vizuálisan is leírják a tennivalókat. Mindig csak egy típust ábrázolunk, azonban ez minden más, a használati útmutató elején feltüntetett modellre vonatkozik.
2 Beépítési rajz

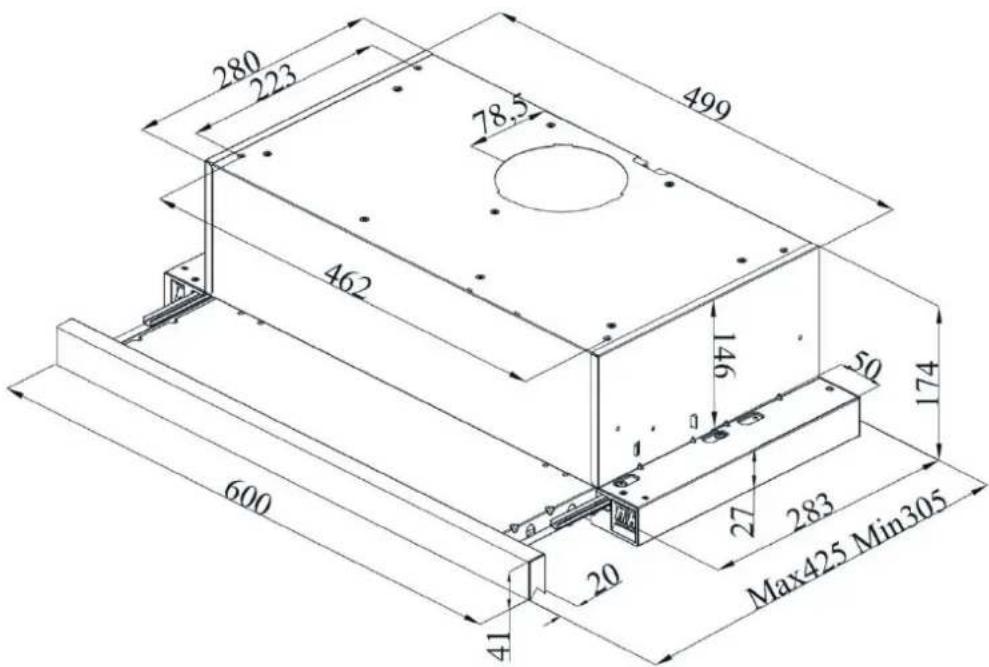

- ábra 1350 beépítési rajz
3 Figyelmeztetések és biztonsági tudnivalók
- A készüléket 8 éves vagy annál idősebb gyerekek használhatják. A készülék felügyelet nélküli használata nem javasolt szellemi vagy fizikai fogyatékkal rendelkezőknek, illetve olyan személyeknek, akiknek nincs tapasztalatuk elektronikai berendezések használatában. Felügyelet nélküli gyermekek nem használhatják a készüléket!
- Győződjön meg arról, hogy gyermeke nem fér hozzá a készülékhez, és hogy nem játszik azzal. Tisztítás és karbantartás elvégzése gyermekeknek csak felnőtt felügyelettel lehetséges.
- A készülék háztartási célra készült.
• Feszültség: 220-240\~ V, 50/60 Hz
- A biztonsági előírásoknak megfelelően a készüléket földelni kell.
- Készüléke biztonsága érdekében minden csatlakozást az előírások és szabályozások betartása mellett képzett szakembernek kell végeznie.
- Nem képzett szakember általi beüzemelés lassú működést, sérülést és balesetet okozhat.
- Ügyeljen arra, hogy a csatlakozókábel ne sérüljön, és hogy ne helyezze azt főzőlap közelébe.
- Beszerelés előtt ne csatlakoztassa a készüléket az elektromos hálózathoz.
- Úgy szerelje be a készüléket, hogy a csatlakozó mindig könnyen elérhető legyen.
- Soha ne érjen a készülék világításához, ha az hosszabb ideig használatban van, mivel a világítás felforrósodhat.
- A páraelszívó háztartási célra készült normál otthoni környezetben. A gyártó nem vállal felelősséget semmilyen személyi vagy tárgyi károsodásért, amely nem megfelelő használat, a készülék bármely részén történő módosítás vagy nem eredeti alkatrészek használatából származik.
- Tartsa be a kiáramló levegő kibocsátására vonatkozó, az illetékes hatóságok által meghatározott szabályokat és utasításokat. (Ez a figyelmeztetés nem vonatkozik a kémény nélküli felhasználásra.)
- Kerülje gyúlékony anyagok ráhelyezését a készülék alatti főzőlapra és olyan ételek készítését, amelyek könnyen lángra kaphatnak.
- Csak azután indítsa be a készüléket, ha az edényt a főzőlapra helyezte. Ennek elmulasztása a készülékek eldeformálódásához vezethet a hő hatására.
- Mindig először kapcsolja ki a főzőlapot és utána vegye le az edényt a használt főzőzónáról.
- Soha ne hagyjon forró olajat a főzőlapon, mivel az könnyen meggyulladhat.
- Mivel az olajok, zsírok, könnyen meggyulladhatnak, nagyon figyeljen a terítőkre, függönyökre főzés közben.
- Belső keringetéses üzemmódban lévő elszívóknál a szénszűrők telítődnek, ezért megfelelő időközönként azokat cserélni szükséges. A szénszűrők nem megfelelő időközönkénti cserélése tűzveszélyt jelenthet, mivel a szennyezett szűrőkben felhalmozódott olaj könnyen lángra kaphat.
- Ne használjon a szénszűrő helyett nem hőálló helyettesítő terméket.
- Soha ne használja készülékét alumínium zsírszűrő nélkül, ez alaptartozékként a páraelszívó része.
- Tüz esetén húzza ki minden készülékét az elektromos hálózatból.
- Ha a készüléket nem tisztítja megfelelő időközönként, tűzveszélyt okozhat.
- Beszerelés / karbantartás megkezdése előtt győződjön meg arról, hogy a készülék nincse csatlakoztatva az elektromos hálózathoz.
- Ha a páraelszívón kívül más hasonló elven működő készülék is van a helyiségben, akkor a nyomás nem haladhatja meg a 4 Pa (4 m bar) -t.
- Amennyiben gázzal vagy fütőolajjal működő készülék van a páraelszívó közelében, a készülékek kivezetését mindig külön légcsatornában, hermetikusan elzárva kell kialakítani.
- Ha kivezeti készülékét, használjon 120 - 150 mm átmérőjű csatlakozócsonkot. A kivezető cső hossza legyen minél kisebb, valamint minél kevesebb hajlatot tartalmazzon.
- Győződjön meg arról, hogy gyermeke nem fér hozzá a készülékhez, és hogy ne játsszon azzal.
- Biztonsága érdekében maximum 6 A-es biztosítékot használjon a készüléke működtetésére.
- Ne dobja ki vagy hagyja felügyelet nélkül a csomagolást vagy annak egy részét, mert az – különösen a műanyag zacskók - veszélyt jelenthet gyermekei számára.
- A csatlakozó kábel bármilyen sérülése esetén azt csak képzett szakemberrel cseréltesse ki / javíttassa meg.
- Tüz esetén áramtalanítsa a páraelszívót, valamint a többi készüléket és takarja le a lángokat. Soha ne használjon vizet a készüléken keletkezett tüz eloltására.
- A főzéshez használatos elektromos készülékek használat közben felforrósodhatnak, alkatrészeik forróak lehetnek.
- A készülék beszerelése után a páraelszívó és a főzőlap közötti távolságnak elektromos főzőlap esetén legalább 65 cm-nek kell lenni, gáz főzőlap esetén legalább 75 cm-nek.
- A készülék nem vezethető ki olyan légcsatornába, ahol más eszköz füstgáz elvezetése történik.
- Csak abban az esetben használja a készüléket egyidejűleg olyan berendezésekkel, melyek toxikus gázokat bocsátanak ki a levegőcsatornákba (mint pl. gáz, olaj, fa vagy széntüzelésű kazánok, bojler, stb.), ha megfelelő levegőutánpótlás biztosítva van a helység számára. Ezt csak a kivezetett üzemmód használatakor vegye figyelembe.
- Ez a figyelmeztetés nem vonatkozik a kémény nélküli felhasználásokra.
- Ha elektromos páraelszívót használnak gázzal vagy más fütőanyaggal működő készülékekkel, akkor a helyiségben elegendő szellőzésnek kell lennie (lehet, hogy nem vonatkozik azokra az eszközökre, amelyek a levegőt visszavezetik a helyiségbe).
3.1 Balesetveszély és mérgezés veszélye
Veszély!
Figyelmeztetés! Fulladás veszélye
A csomagolóanyagok veszélyt jelenthetnek gyermekek számára. Soha ne engedje a gyermekeket játszani azzal.
Veszély!
Figyelmeztetés! Halálos veszély!
Kivezetéses üzemmódban telepített elszívó amennyiben belső levegőtől függő tűzhellyel ugyanazon helységben egyidejűleg használja (nyílt lángú széntüzelésű kazánok, gáz bojler, stb.) életveszélyt okozhatnak, mert az egyidejűleg bekapcsolt elszívó a gázkészülék kürtőből a mérgező gázt vissza szívja a helyiségbe, ami CO szénmonoxid mérgezést okoz! Mindig
gondoskodjon elegendő betáplált levegőröl, ha az elszívót kivezetéses üzemmódban használja! Az elszívót és a belső levegőt használó kazánt, vagy gázbojlert egyidejűleg nem használhatja!
- ábra Mérgezés veszélye
A különböző nyílt tűzterű fűtőberendezések (pl. gáz, olaj, fa vagy széntüzelésű berendezések, kazánok) a beüzemelés helyéről veszik el az égéshez szükséges levegőt. Amikor a páraelszívót bekapcsolja, az elszívja a levegőt a konyhából és szomszédos helyiségekből, ezáltal vákuumot generál. A tüzelőberendezésben keletkező mérgező égéstermék áramlása megfordul és a helységben lévőket megmérgezi a szénmonoxid gáz! Kérjük, hogy ilyen esetekben körültekintően járjon el és gondoskodjon a megfelelő levegő utánpótlásról a CO szénmonoxid mérgezés veszélye miatt! Betartandók a hatályos építési szabályok!
- ábra
Ilyen esetekben biztosítani kell a megfelelő levegő utánpótlást!!! Javasolt CO (szén-monoxid) riasztó beszerelése.
Veszély! Tüzveszély!
- A zsírszűrőben felhalmozódott szennyeződések meggyulladhatnak. A zsírszűrőt legalább 3 havonta tisztítsa ki. Soha ne használia zsírszűrő nélkül a készüléket.
- A zsírszűrőben felhalmozódott szennyeződések meggyulladhatnak. Soha ne használjon nyílt lángot a készülék közelében. Csak könnyű tüzelésű (fa vagy szén) kályha közelébe helyezheti el a készüléket, amennyiben annak nincsen nyitható fedele, hogy szikra ne szóródhasson szét.
- A forró olajok és zsírok könnyen lángra kaphatnak. Ha ezekkel főz, sose hagyja a készüléket őrizetlenül. Tűz esetén áramtalanítsa a páraelszívót, valamint a többi készüléket és takarja le a lángokat. Soha ne használjon vizet a készüléken keletkezett tűz eloltására.
- Ha gáz főzőlapot működtet, amelyen nincs edény, nagy hő keletkezik. A felette elhelyezett szellőztető készülék így megsérülhet. A gáz főzőlapot mindig csak akkor kapcsolja be, ha azon már főzőedény van.
- Ha több gáz főzőzónát működtet egyszerre, amelyen nincs edény, nagy hő keletkezik. A felette elhelyezett szellőztető készülék így megsérülhet. Edény nélkül soha ne működtessen egyszerre két gáz főzőzónát több, mint 15 percig magas fokozaton, mert a nagy hő hatására sérülhet az elszívó. A Wok égő (5kW) 2 normal égőnek felel meg. A gáz főzőlapot mindig csak akkor kapcsolja be, ha azon már főzőedény van.
Veszély! Áramütés veszélye!
- A meghibásodott készülék áramütést okozhat. Soha ne kapcsolja be a meghibásodott készüléket. Áramtalanítsa a készüléket és kapcsolja le a kismegszakítót. Hívja a szakszervizt!
- A helytelen javítás veszélyt okozhat. Bármely javítás és a csatlakozó kábel bármilyen sérülése esetén azt csak képzett szakemberrel cseréltesse ki / javíttassa meg. Soha ne kapcsolja be a meghibásodott készüléket. Áramtalanítsa a készüléket és kapcsolja le a kismegszakítót. Hívia a szakszervizt!
- Ha víz csöpög a készülékbe, áramütést okozhat. Magasnyomású vagy göztisztító használata tilos!
Veszély! Sérülésveszély!
- A beüzemelés alatt ügyeljen a testi épségére, mert a készülék éles részei sérüléseket okozhatnak. Mindig használion kesztyűt a beüzemelési és szerelési munkálatokhoz.
- A készüléket körültekintően rögzítse a használati és szerelési útmutatóban leírtaknak megfelelően. Helytelen rögzítés esetén a leeső készülék sérülést okozhat.
- A készülékre helyezett tárgyak leeshetnek arról, ezért ne rakjon semmit a páraelszívóra.
- A LED világítások nagyon élénkek, szemsérülést okozhatnak. 100 másodpercnél hosszabb ideig soha ne nézzen ezekbe a LED világítótestekbe működés közben.
Veszély! Égésveszély, áramütés veszélye!
- Tisztítás és karbantartás megkezdése előtt várja meg, míg a készülék részei lehülnek. Áramtalanítsa a készüléket a művelet megkezdése előtt (húzza ki a tápkábelt a konnektorból vagy kapcsolja le a biztosítékot).
- Az elektromos részeket soha ne tisztítsa nedves ruhával, mert meghibásodáshoz vezethet.
- A rozsdamentes felületeket a leírtaknak megfelelően tisztítsa. A nem megfelelő tisztítás a felület sérüléséhez vezethet. A vezérlőegységek tisztításához ne használjon rozsdamentes acél ápolására alkalmas tisztítószert.
- A felület sérülhet, ha durva, dörzsölő, maró hatású tisztítószereket vagy eszközöket használ. Ne használjon olyan tisztítószereket, melyek sérülést okozhatnak a felületen.
Veszély! Tüzveszély, sérülésveszély!
Meghibásodás esetén áramtalanítsa a készüléket és hívja az illetékes szervizt. A javítási műveleteket mindig képzett szakember, szervizes végezze. A karbantartás, szerelés megkezdése előtt áramtalanítani kell a készüléket!
Figyelmeztetés!
Ha hibás a készüléke, kapcsolja le a kismegszakítót, áramtalanítsa a készüléket és hívja az illetékes szervizt.
Figyelmeztetés!
A tápkábel sérülése esetén azt minden esetben szakember vagy a szakszerviz cserélje ki a sérülések és veszélyes helyzetek elkerülése érdekében.
Figyelmeztetés! Ha a világítás nem működik, kapcsolja le a kismegszakítót és bizonyosodjon meg arról, hogy a készülék nincs csatlakoztatva az elektromos hálózathoz. Rögtön cserélje ki a hibás izzókat, így elkerülhető a többi izzó túlterhelése. Csak azután cserélje ki az izzókat, hogy azok kihültek.
Figyelmeztetés!
A főzéshez használatos elektromos készülékek használat közben felforrósodhatnak, alkatrészeik forróak lehetnek.
Veszély!
A készülék nem vezethető ki olyan légcsatornába, ahol más eszköz füstgáz elvezetése történik.
A sérülés lehetséges okai
Figyelmeztetés!
Fennáll a rozsdásodás veszélye.
Főzéskor mindig használja a készüléket a kondenzáció elkerülése érdekében. A kondenzáció rozsdásodáshoz vezethet. Rögtön cserélje ki a hibás izzókat, így
elkerülhető a többi izzó túlterhelése. Az elektromos alkatrészeket soha ne nedves ronggyal tisztítsa, ha nedvesség kerül a készülék alkatrészeibe, az sérülhet. A készülék felülete sérülhet a nem megfelelő módon történő tisztítás miatt. A rozsdamentes acél tartozékokat mindig a száliránynak megfelelően tisztítsa. Soha ne használjon a vezérlőpanel tisztításához rozsdamentes acél tisztítószert vagy nedves ruhát. A felület sérülhet maró hatású vagy nem megfelelő tisztítószer használatakor, soha ne használjon ilyeneket a páraelszívó tisztításához. Kicsi (1°) lejtésszöggel szerelje a légcsatornát a készülékhez.
4 Használat szénszűrővel és szénszűrő nélkül
A készüléket kivezetéses és belső keringetéses üzemmódban is használhatja.
Kivezetéses üzemmód
A levegő a zsírszűrőkön és a csőrendszeren keresztül jut ki a külső térbe. (4. ábra)
- ábra Kivezetéses üzemmód szénszűrő nélkül
Figyelmeztetés!
A készüléket ne vezesse olyan levegőcsatornákba, ahova más készülékek (füst, gáz és egyéb fűtő berendezések) vannak kivezetve.
- Ha a készüléket egy már nem használt kéményen keresztül vezeti ki, kérjen engedélyt a hatóságoktól.
- Ha a készüléket a külső falon át vezeti ki, mindig használjon visszacsapó szelepet.
Belső keringetéses üzemmód
5. ábra Szénszűrős belső keringetéses üzemmód
Az elhasznált levegőt a zsírszűrők és aktív szénszűrők tisztítják meg mielőtt visszakerül a konyha légterébe. (5. ábra)
Belső keringetéses üzemmód használatakor mindig használjon aktív szénszűrőt. Szénszűrő használata esetén számoljon teljesítmény csökkenéssel. További információkért és tartozékok beszerzéséért lépjen kapcsolatba márka kereskedőjével.
Mielött beszerelné a szénszűrőt, bizonyosodjon meg arról, hogy nincsen csatlakoztatva elszívója az elektromos hálózathoz. Mivel kivezetés nélküli üzemmódban használja a szénszűrőt, azt 3-5 havonta cserélni kell. A szénszűrő nem mosható. A zsírszűrőt akkor is használja, ha nem használ szénszűrőt. Soha ne használja zsírszűrő nélkül a készüléket.
4.1 Az AF 100 szénszűrő kicserélése
Az Ön által megvásárolt készülék megfelelő az AF 100 típusú szénszűrő használatára.
- Helyezze a szénszűrőt az ábrán látható nyílásokba. 6. ábra
- Fordítsa azt az óra járásának megfelelő irányba és bizonyosodjon meg arról, hogy megfelelő helyen van. 6. ábra
6. ábra AF 100 szénszűrő
Ha a szénszűrők nincsenek a megfelelő helyen, azok elmozdulhatnak, leeshetnek és károsíthatják a készüléket.
Veszély!
Soha ne mossa el a szénszűrőket.
Tartsa a szénszűrőket gyerekektől távol.
5 Tisztítás és megelőző karbantartás
Figyelmeztetés!
Tisztítás és karbantartás elvégzését felügyelet nélküli gyermekek nem végezhetik el.
A készülék felülete könnyen megsérülhet, ha éles termékekkel vagy súroló hatású tisztítószerekkel tisztítja azt. Soha ne használjon ilyen tisztítószereket. A készülék és a vezérlőpanel felülete érzékeny a karcolásra.
A készülék felületét mindig puha nedves ronggyal tisztítsa, használjon mosogatószert vagy enyhe üvegtisztítót. Puhítsa fel a rászáradt szennyeződést egy nedves szivaccsal, soha ne kaparja azt.
Száraz törlökendő, karcolást okozható szivacs, dörzsölést igénylő anyag, homokot és savat vagy klórt tartalmazó vagy más maró anyag használata nem engedélyezett.
A rozsdamentes acél felületét mindig a száliránynak megfelelően tisztítsa.
Ne használjon rozsdamentes acél tisztításához megfelelő szert a kezelőpanel tisztításához. A zsírszűrők tisztítása: normál használat (napi 1-2 óra) esetén a zsírszűrőket három havonta kell mosni.
A zsírszűrők kézzel vagy mosogatógépben is moshatók
5.1 Az alumínium zsírszűrők tisztítása
1: alumínium zsírszűrő nyitó füle
Tisztítsa 3 havonta az alumínium zsírszűrőket.
Nyomja le a nyitó fület és húzza a zsírszűrőt a nyíl irányába. (7. ábra)
Ahogy kiveszi a zsírszűrőt a helyéről, fogja azt a másik kezével is, hogy ne essen le, valamint tartsa azt vízszintesen, hogy az összegyült zsiradék ne csöpögjön ki belőle
- ábra
5.2 Tisztítás mosogatógépben
Mosogatógépben történő mosáskor a zsírszűrök enyhén elszínezödhetnek. Ez nincs hatással a hatékonyságára.
- ne rakja be a szennyezett zsírszűrőt más edények közé a mosogatógépbe - mindig lazán, szabadon helyezze a zsírszűrőket a mosogatógépbe.
- ne helvezzen rájuk nyomást
5.3 Manuális tisztítás
Egy speciális oldószer segíthet a készülék tisztításában, ezt keresse viszonteladójánál.
• Puhítsa fel a szennyeződéseket mosogatószeres meleg vízben.
- Használion egy kefét a tisztításhoz
- Öblítse el a szüröket mosogatás után.
6 A készülék elhelyezése
A készülék beszerelésekor a páraelszívó és a főzőlap közötti távolságnak legalább 65 cm-nek kell lenni elektromos főzőlap és legalább 75 cm-nek gáz főzőlap esetén (8. ábra).

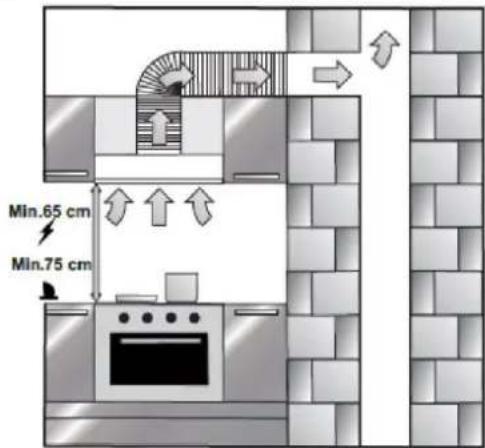

- ábra Minimum és maximum beszerelési méretek
6.1 Beszerelés és a készülék kicsomagolása
- Ellenőrizze, hogy nincs-e sérülés a készüléken, nincs-e eldeformálódva.
- Amennyiben problémát észlel, azonnal jelezze a szállításért felelős személynek és dokumentálja a hibát.
- Sérülés, hiba esetén azonnal jelezze azt a viszonteladónak is.
- Ne engedje, hogy gyermekek játszanak a csomagolóanyaggal
6.2 Energia megtakarításra vonatkozó javaslatok
Új készüléke rendkívül energia hatékony. Az alábbiakban segítünk, hogy a készüléke használatakor még több energiát takarítson meg. Készüléke forgalomból történő kivonásához is talál fontos információkat.
Energia megtakarítás
- Cserélje a szénszűrőket megfelelő időközönként.
- Tisztítsa rendszeresen az alumínium zsírszűrőket. A szennyezett szűrők elzárják a légcsatornákat, így a készüléket nagyobb sebességen kell működtetni.
- Használja a készüléket a normál fokozatoknak és a főzés típusának megfelelően.
- Ha nagyobb fokozaton használja a készüléket, több energiát fogyaszt.
- Kapcsolja ki a készüléket, ha már nincs szüksége a használatára.
Forgalomból történő kivonás környezettudatosan
Mindig a környezetvédelmi előírásoknak megfelelően járjon el. Elektromos és elektronikai hulladékokra vonatkozó 2012/19/EG (WEEE) irányelvének megfelelően ezt az elektromos terméket nem szabad a szelektálatlan kommunális hulladékok közé dobni. Kérjük, hogy ezt a terméket vigye vissza a vásárlás helyére vagy az önkormányzati gyűjtőpontra, hogy újra lehessen hasznosítani. Ezzel segíti a környezet megóvását.
7 Mit tartalmaz a csomagolás?
-
ábra A csomagolás tartalma
-
Teleszkópos páraelszívó
- 4 db 4x40-es csavar
- Használati útmutató
- Felszerelési sablon
- Pillangószelepes csatlakozó (120 mm átmérő)
8 A készülék ismertetése
- Készülék test
- Elülsö panel
- Alumínium zsírszűrő
- Készülék világítás
9 A készülék beszerelése

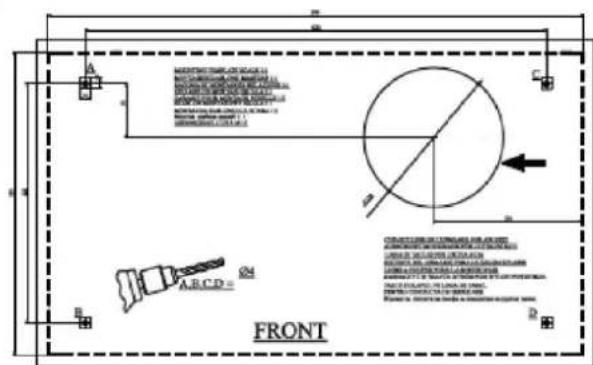

9.1 Felszerelési sablon

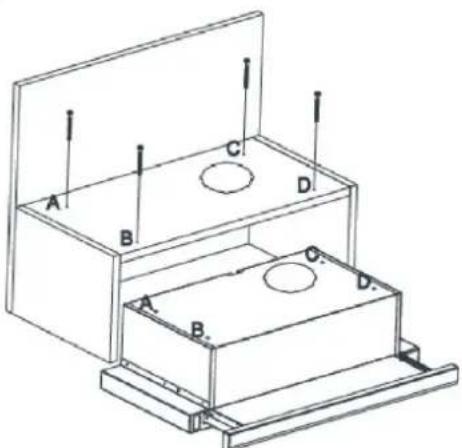

A készülék felszereléséhez szükséges lyukak kifúrása
Helyezze a mellékelt felszerelési sablont arra a felületre, ahova a készüléket fel szeretné szerelni.
Fúrjon 4 mm átmérőjű lyukakat az A, B, C és D betükkel jelölt helyekre a felszerelési sablon segítségével. (10. ábra) A felszerelési sablon méreteinek megfelelően fúrja ki a légcsatorna kivezetését.
A képen látható méretek jelzés értékűek. Mindig a készülékhez biztosított beszerelési sablon alapján dolgozzon.
A készüléket az A, B, C és D pontoknál rögzítse a felsőszekrényhez a csomagban található 4 db 4x40-es csavar segítségével.

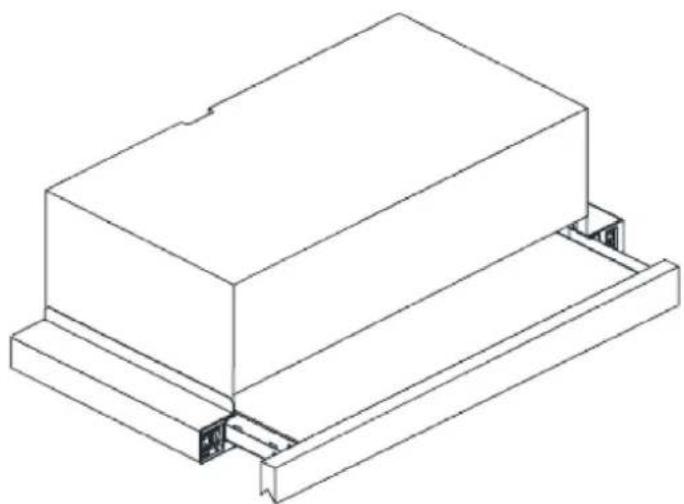

Ügyeljen arra, hogy amikor kihúzza a páraelszívót, az ne ütközzön a felsőszekrény ajtajával. (11. ábra)

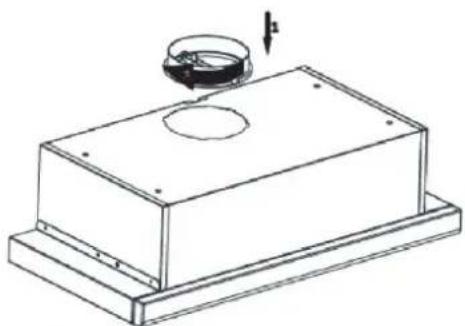

Helyezze a pillangószelepes csatlakozót a készülék kivezető nyílására.
Csavarja azt a helyére az óra járásának megfelelően.

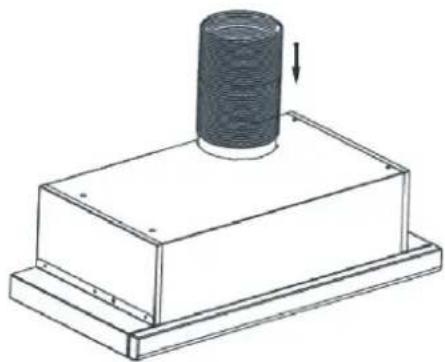

Egy alumínium csatlakozócső egyik végét csatlakoztassa az elszívó kimenetéhez, a másik végét csatlakoztassa a konyha falán lévő kimenethez.
Figyelmeztetés!
Minél kevesebb hajlítás legyen a légelvezető csövön a megfelelő légszállításhoz, lehetőség szerint kerülje a könyökök használatát.
A készüléket kivezetéses és belső keringetéses üzemmódban is használhatja. A leghatékonyabb kivezetéses használathoz a minél rövidebb és kevesebb hajlítást tartalmazó kivezető csövek a legmegfelelőbbek.
10 A készülék használata
3 fokozatú kapcsoló
Ha a készüléket 1. fokozaton szeretné használni, kapcsolja azt a felső állásba. 14. ábra
- ábra
Ha a készüléket 2. fokozaton szeretné használni, kapcsolja azt a lenti állásba. 15.ábra
- ábra
Ha a készüléket 3. fokozaton szeretné használni, helyezze az 1. és 2. fokozat beállítására alkalmas gombot középső (0) állásba. 15. ábra Majd kapcsolja a 3. fokozat beállítására alkalmas gombot a lenti állásba. 16. ábra
- ábra
Ha a készülék világítását szeretné használni, kapcsolja azt a lenti állásba. 17.ábra
- ábra
2 fokozatú kapcsoló
Ha a készüléket 1. fokozaton szeretné használni, kapcsolja azt a felső állásba. 18. ábra
Ha a készüléket 2. fokozaton szeretné használni, kapcsolja azt az alsó állásba. 18. ábra
- ábra
A készüléknek egy világítása van, ha szeretné azt használni, kapcsolja a gombot a lenti állásba.
10.1 Három fokozatú digitális készülék használata
-
ábra 3 sebességfokozatú digitális modell
-
Nyomja meg ezt a gombot a készülék bekapcsolásához. Ugyanezen gomb megnyomásával a készülék 1. fokozaton működik. 19. ábra
-
A gomb megnyomásával a készülék 2. fokozaton működik. 19. ábra
-
Digitális kijelző. A kijelző segítségével mindig nyomon tudja követni, hogy pillanatnyilag a készülék melyik sebességfokozaton működik. 19. ábra
-
A gomb megnyomásával a készülék 3. fokozaton működik. 19. ábra
- Nyomja meg ezt a gombot a készülék világításának be és kikapcsolásához. 19. ábra
- Bármely sebesség fokozat választó gomb megnyomásával és legalább 2 másodpercig történő nyomva tartásával bekapcsolja a 15 perces időzítőt. Megjelenik a jelzés az időzítő indulásakor, majd a motor 15 perces működés után automatikusa leáll. 19. ábra
A zsírszűrők tisztítási időtartama
A szűrőket tisztítani kell, ha a „C” szimbólum megjelenik a kijelzőn. A C jelzés kitörléséhez a szűrők kitisztítása és cseréje után nyomja meg és hagyja nyomva a gombot legalább 3 másodpercig (amikor a készülék kikacsolt állapotban van). Az „E” jelzés jelenik meg a kijelzőn és normálisan működik tovább a készülék. Ha a „C” jelzés törlése nélkül használja tovább a készüléket, az aktív teljesítményfokozat jelenik meg a kijelzőn 1 másodpercig. Ekkor nyomja meg a gombot és a motor újra működésbe lép.
A „C” szimbólum 60 órányi használat után felvillan.
11 A világítás kicserélése
11.1 Izzócsere
max 28 W
Az izzó maximális teljesítményét jelöli. Ha kicseréli az izzót, ugyanilyen teljesítményüt vásároljon.
Figyelmeztetés!
Bizonyosodjon meg arról, hogy az elszívó nincsen az elektromos hálózatra csatlakoztatva. Hagyja, hogy a világítás kihüljön, különben megégetheti a kezét, ha az túl meleg.
A páraelszívó maximális teljesítményét és minden más adatát a készülék adattáblája tartalmazza.
Vegye le az alumínium zsírszűrőket az elszívó alsó részéről. Vegye ki a rossz izzót és cserélje azt ki. Az izzók kicseréléséhez tekerje azt az óra járásával ellentétesen, majd az óra járásának megfelelően tekerje be az újat. 20. ábra
- ábra Halogén izzó kicserélése
12 Illetékes szerviz
Ha a világítás nem működik:
- Bizonyosodjon meg arról, hogy a készülék csatlakoztatva van az elektromos hálózathoz, ellenőrizze a biztosítékot.
- Ellenőrizze az izzókat. Bizonyosodjon meg arról, hogy a készülék nincs csatlakoztatva az elektromos hálózathoz, amikor ezt az ellenőrzést végzi. Szorítsa meg az izzót, ha az kilazult. Cserélje ki az izzókat, ha a világítás még így sem működik.
Lehetséges hibák és intézkedések a megoldásra a szerviz hívása nélkül:
1. Ha a készülék nem működik:
- Ellenőrizze, hogy a készülék csatlakoztatva van-e az elektromos hálózatra és hogy megfelelő-e a csatlakozás a konnektorban.
- Ellenőrizze a kismegszakítót
- Ha a készülék alacsony teljesítményen és hangosan működik használat közben: -
Ellenőrizze a légelvezető cső átmérőjét (minimum 120 mm) - Tiszták a zsírszűrők? Ellenőrizze.
- Ha nem kivezetéses üzemmódban használja a készüléket, ellenőrizze, hogy a szénszűrők nem régebbiek 6 hónaposnál.
- Bizonyosodjon meg arról, hogy a konyhája jól szellőzik a megfelelő légáramlás miatt. Ha még így sem elégedett a készülék teljesítményével, lépjen kapcsolatba a szervizzel.
Problémák és lehetséges megoldásuk
| Hiba leírása | Ok | Megoldási javaslat |
| A készülék nem működik. | Ellenőrizze az elektromos csatlakoztatást. | A hálózati feszültségnek 220-240 V -nak kell lennie, a készüléket földelt konnektorba kell csatlakoztatni. |
| A világítás nem működik. | Ellenőrizze az elektromos csatlakoztatást. | A hálózati feszültségnek 220-240 V -nak kell lennie, a készüléket földelt konnektorba kell csatlakoztatni. |
| A világítás nem működik. | Ellenőrizze az elektromOS csatlakoztatást és a kapcsolót. | A lámpát kapcsolja be az"ON" helyzetbe. |
| A világítás nem működik. | Ellenőrizze az izzókat. | Izzóprobléma esetén annak cseréje szükséges. |
| A készülék nem szív megfelelően (gyenge). | Ellenőrizze az alumínium zsírszűrőket. | Normál használat során a zsírszűrőket havonta tisztítani kell. |
| A készülék nem szív megfelelően (gyenge). | Ellenőrizze a kivezető nyílást. | A kivezetésnek szabadnak kell lennie. |
| A készülék nem szív megfelelően (gyenge). | Ellenőrizze az aktív szénszűrőt. | Belső keringetéses üzemmódban, az aktív szénszűrőt három havonta cserélni kell normál használat során. |
| A készülék nem tisztítja meg a levegőt (belső keringetéses üzemmódban). | Ellenőrizze az alumínium zsírszűrőket. | Normál használat során a zsírszűrőket havonta tisztítani kell. |
| A készülék nem tisztítja meg a levegőt (belső keringetéses üzemmódban). | Ellenőrizze az aktív szénszűrőt. | Belső keringetéses üzemmódban, az aktív szénszűrőt három havonta cserélni kell normál használat során. |
Telepítés kivezetéses üzemmódban (csak szakembereknek)
A készüléket szerelje fel a 9. pontban leírtak szerint. A terhelt levegő elvezetésére használjon 150 mm (min 125 mm) átmérőjű légtechnikai csövet és szerelvényeket. A páraelszívó megadott teljesítménye 1 m hosszú, egy 90°-os idom és 1 m hosszú 150mm átmérőjű csőszakasz beszerelésével tartható, de nem lehet hosszabb maximum 5m-nél. (Megjegyzés: 1 db 90°-os idom 1 m hosszú csőszakasznak fele meg). A készülék nem alkalmas plusz ventilátor motor működtetésére! A falon kívül használjon visszacsapó zsalut. A bogárhálóval ellátott esővédő zsalu 50%-os teljesítmény romlást eredményez.
A gyártó elhárít minden felelősséget a bekötés és telepítés be nem tartásából bekövetkező teljesítményromlás esetére.
Elektromos bekötés (csak szakembereknek)
Fontos:
- A karbantartási és beállítási munkálatokat a készülék teljesen áramtalanított állapotában kell végezni. A bekötést a mindenkori normákkal összhangban és az előírásoknak megfelelően kell végrehajtani. Az elektromos bekötést csak képzett szakember végezheti.
- A készüléket 230 V/50 Hz váltóáram működteti. A szigetelési osztály a készülék adattábláján található. Ha közvetlenül az áramkörbe köti a készüléket, iktasson be egy egypólusú kapcsolót, ami a készülék terhelésére van méretezve és megfelel az érvényben lévő normatíváknak. A gyártó nem vállal semmilyen felelősséget a beszereléskor figyelmen kívül hagyott érintésvédelmi szabályok megsértéséből származó következményekért.
A gyártó elhárít minden polgárjogi és büntetőjogi felelősséget, amennyiben a bekötés nem az érvényben lévő normatíváknak megfelelően történik.
13 Technikai adatok
Feszültség:
220-240V 50Hz
Érintésvédelmi osztály:
I. (csak védőföldeléssel ellátott aljzatba csatlakoztatható)
Névleges teljesítmény:
276 W
A termék megfelel a 2014/30/EC, az elektromágneses összeférhetetlenségről szóló irányelvnek, valamint a 2014/35/EC, a meghatározott feszültséghatárokon belüli használatról szóló irányelvnek.
A készülék gyártási helye: Törökország
Importör:
Ecorgan Kereskedelmi és Tanácsadó Kft.
6640 Csongrád
Ipari park u. 2.
Magyarország
email: kozpont@ecorgan.hu
web: www.ecorgan.hu
A készülék jótállási feltételei a mellékelt jegy szerintiek. A termékre az érvényben lévő magyar 151/2003.(IX.22.) Korm.r. szerinti jótállás érvényes. A forgalmazó által kínált többlet jótállás csak az érvényesen kitöltött jótállási jeggyel érvényesíthető. Kérjük, hogy a vásárlási okmányokat és a használati utasítást örizze meg, mert szüksége lehet rá!
