HASZNÁLATI ÚTMUTATÓ 23MD53D LG

* Az LG LED TV megnevezés a LED háttérfénnyel ellátott LCD képernyőkre vonatkozik.

A TV használatba vétele előtt figyelmesen olvassa el az útmutatót, és őrizze meg, mert később még szükség lehet rá.

23MD53D

27MD53D

TARTALOMJEGYZÉK

3 LICENCEK

4 ÖSSZESZERELÉSI FOLYAMAT

5 ÖSSZESZERELÉS ÉS ELŐKÉSZÍTÉS

5 Kicsomagolás

7 - Külön megvásárolható tartozékok

9 A készülék részei és gombjai

10 A TV felemelése és szállítása

11 A TV beállítása

11 - Az állvány csatlakoztatása

15 - Felszerelés asztalra

16 - Kábelek elrendezése

16 - A Kensington biztonsági rendszer használata

17 - Az állvány leszerelése

19 - Felszerelés falra

21 TÉVÉNÉZÉS

21 A TV bekapcsolása első alkalommal

23 ESZKÖZÖK CSATLAKOZTATÁSA

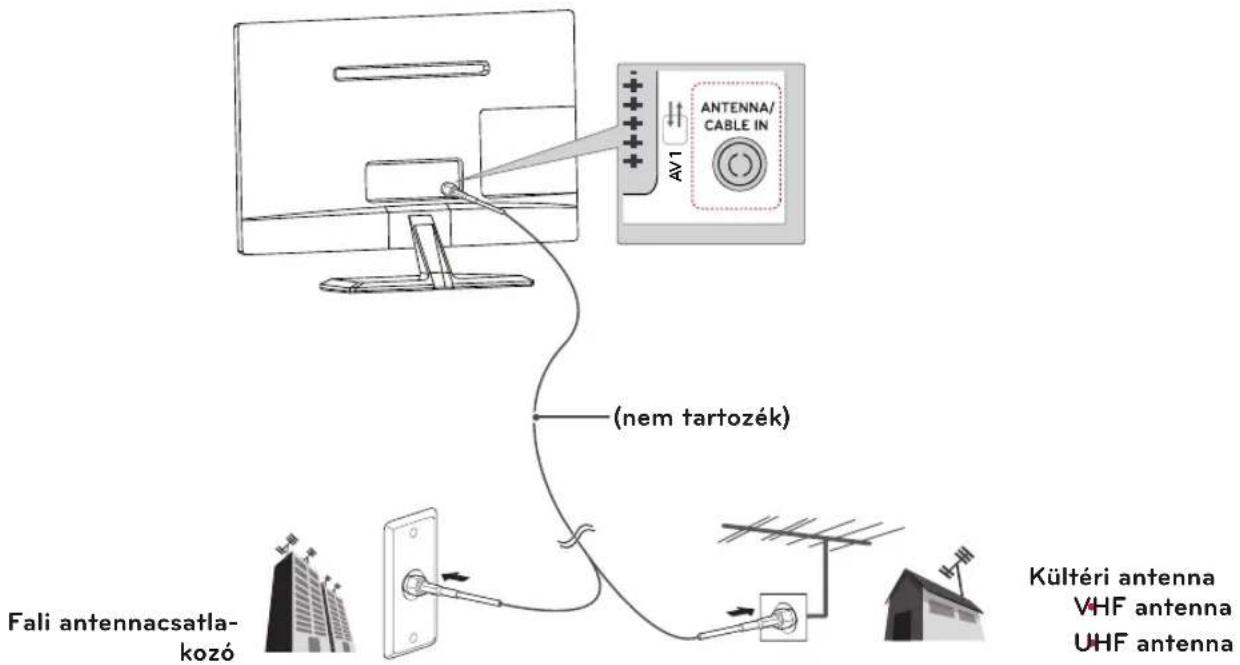

23 Antenna csatlakoztatása

24 Csatlakoztatás HD-vevőhöz, DVD-hez, videokamerához vagy játékeszközhöz

24 - HDMI-csatlakozás

25 - HDMI - DVI kábeles csatlakozás

26 - Komponens kábeles csatlakozás

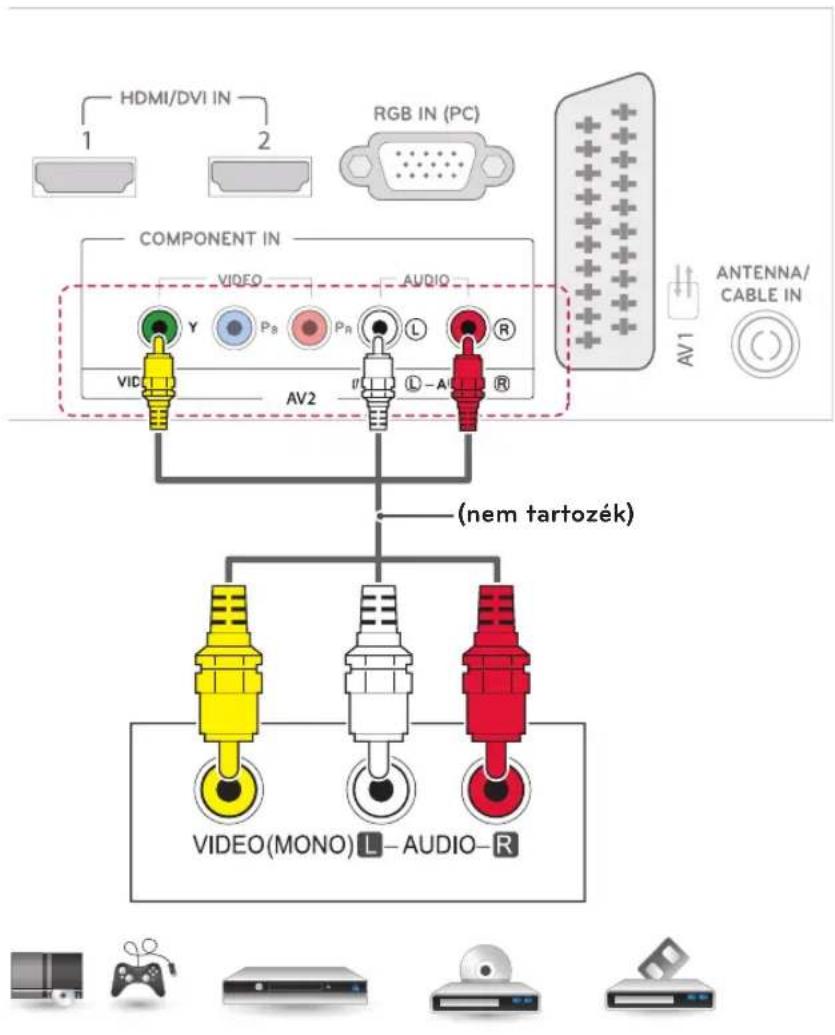

27 - Kompozit-kábeles csatlakozás

28 - Euro Scart csatlakozás

29 Csatlakoztatás audiorendszerhez

29 - Fejhallgató csatlakozás

30 Csatlakoztatás USB-eszközhöz

30 Csatlakoztatás CI-modulhoz

31 Csatlakoztatás személyi számítógéphez

32 - HDMI-csatlakozás

33 - HDMI-DVI kábeles csatlakozás

34 - RGB-csatlakozás

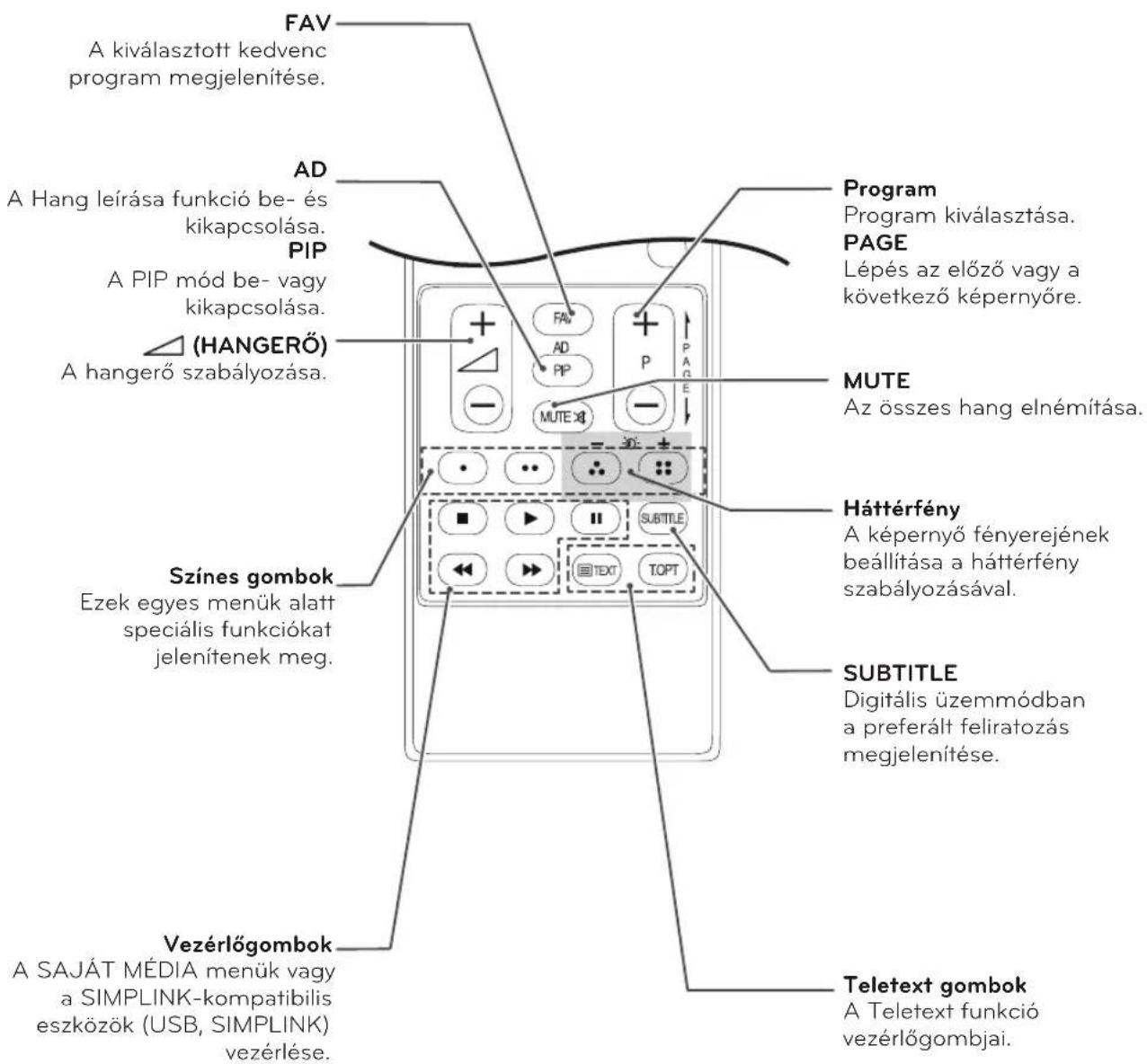

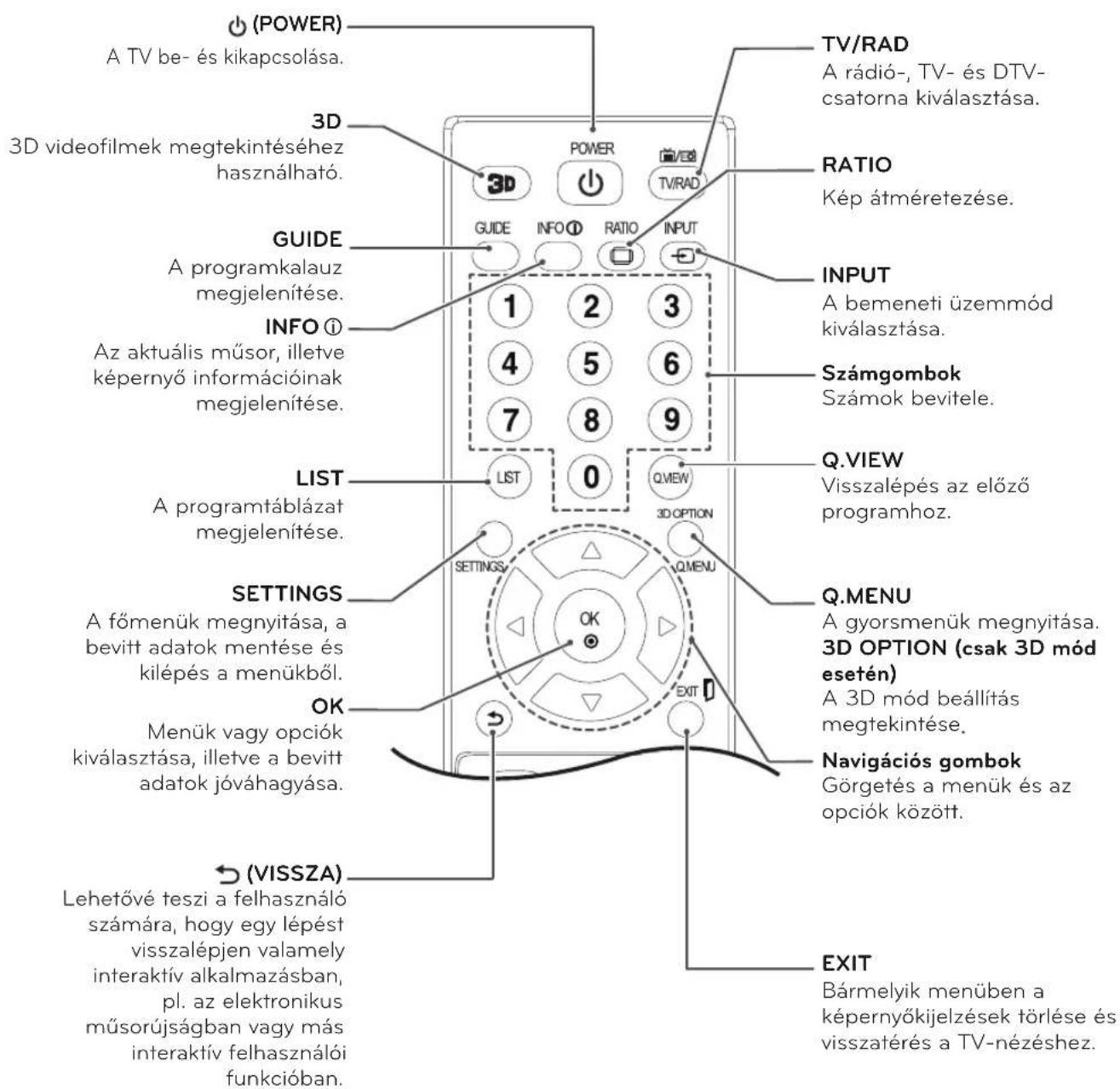

35 TÁVIRÁNYÍTÓ

37 BEÁLLÍTÁSOK TESTRESZABÁSA

37 A főmenü elérése

38 A HASZNÁLATI ÚTMUTATÓ HASZNÁLATA

38 A Használati útmutató menü elérése.

38 - A TV menü használata

39 3D KÉPALKOTÁS

39 3D technológia

40 KARBANTARTÁS

40 A TV-készülék tisztítása

40 A képernyő és a keret tisztítása

40 A készülékház és az állvány tisztítása

40 Tápkábel

41 A „képbeégés" vagy „beégés" megelőzése a TV képernyőjén

42 HA A 3D KÉP MINŐSÉGE NEM MEGFELELŐ, ELLENŐRIZZE A KÖVETKEZŐKET.

43 KÉPEK MEGTEKINTÉSE 3D-BEN

45 HIBAELHÁRÍTÁS

45 Általános

45 A 3D-s üzemmód használata

46 MŰSZAKI ADATOK

LICENCEK

A támogatott licencek típustól függően eltérőek lehetnek. A licencekkel kapcsolatos további információkért látogassa meg honlapunkat: www.lg.com.

DOLBY. DIGITAL PLUS

A Dolby Laboratories licence alapján gyártva. A „Dolby” és a dupla D szimbólum a Dolby Laboratories védjegye.

A DIVX VIDEO: A DivX® a DivX, LLC, a Rovi Corporation leányvállalata által létrehozott digitális videoformátum. A készülék hivatalos DivX Certified® tanúsítvánnyal rendelkező eszköz, amely alkalmas DivX-videók lejátszására. A divx.com honlapon további tájékoztatást kaphat, és a fájlokat DivX videóvá konvertáló szoftvereszközöket tölthet le.

A DIVX VIDEO-ON-DEMAND: A DivX Certified® tanúsítvánnyal rendelkező készüléket regisztrálni kell a megvásárolt DivX Video-on-Demand (VOD) filmek lejátszásához. A regisztrációs kód lekéréséhez nyissa meg a DivX VOD menüpontot a készülékbeállítás menüben. A regisztrációs folyamattal kapcsolatos további információkért látogasson el a vod.divx.com honlapra.

DivX Certified® tanúsítvánnyal rendelkező eszköz maximum HD 1080p felbontású DivX® videók, köztük prémium tartalmak lejátszására.

A DivX®, DivX Certified® és ezekhez tartozó logók a Rovi Corporation vagy annak leányvállalatai védjegyei, használatuk licenchez kötött.

A következő USA-szabadalmak védelme alatt áll: 7 295 673; 7 460 668; 7 515 710; 7 519 274

ÖSSZESZERELÉSI FOLYAMAT

1 Nyissa fel a csomagot, és ellenőrizze, megtalálható-e benne minden tartozék. 2 Szerelje össze a talpat és a TV-készüléket. 3 Csatlakoztassa a külső eszközt a TV-készülékhez.

MEGJEGYZÉS

Az ábra némileg eltérhet az Ön készülékétől.

A készüléke képernyőjén megjelenő menük némileg eltérhetnek a kézikönyvben szereplő ábráktól.

A rendelkezésre álló menük és opciók a bemeneti forrástól vagy a termék típusától függően változhatnak.

A jövőben újabb funkciókkal bővülhetnek a TV szolgáltatásai.

ÖSSZESZERELÉS ÉS ELŐKÉSZÍTÉS

Kicsomagolás

Ellenőrizze, hogy a készülék doboza tartalmazza-e az alábbi elemeket. Amennyiben bármelyik tartozék hiányzik a csomagból, vegye fel a kapcsolatot azzal a helyi forgalmazóval, akitől a terméket vásárolta. Az útmutatóban szereplő ábrák eltérhetnek a valódi terméktől és annak tartozékaitól.

MEGJEGYZÉS

A termékkel együtt szállított tartozékok a típustól függően eltérőek lehetnek.

A termékfunkciók továbbfejlesztése miatt az útmutatóban feltüntetett műszaki adatokban vagy a tartalomban – minden előzetes értesítés nélkül – változás következhet be.

FIGYELEM

A készülék biztonságosságának és élettartamának megőrzése érdekében ne használjon jóvá nem hagyott tartozékokat.

A garancia nem terjed ki a bizonytalan eredetű tartozékok használata által okozott károkra és sérülésekre.

MEGJEGYZÉS

A készülékkel szállított alkatrészek modellenként eltérőek lehetnek.

A termék specifikációi vagy a kézikönyv tartalma előzetes értesítés nélkül változhatnak a készülék funkcióinak fejlesztése miatt.

Az optimális csatlakozás érdekében a kábeleknek és USB-eszközöknek 10 mm-nél kisebb vastagságú és 18 mm-nél kisebb szélességű kerettel kell rendelkezniük. Használjon USB 2.0-t támogató hosszabbítókábelt, ha az USB-kábelt vagy USB-memóriát nem lehet csatlakoztatni a TV USB-bemenetéhez.

*A≤10 mm

*B≤18 mm

Távirányító / elemek (AAA)

(Lásd a köv. oldalt 35, 36)

CD (Használati útmutató) / kártyák

(Lásd a következő oldalt 34)

(Lásd a következő oldalt 15)

(Lásd a következő oldalt 16)

(23MD53D: Lásd a következő oldalt 11, 17)

(Lásd a következő oldalt 13, 18)

27MD53D: Lásd a következő oldalt 13, 18)

Összeszereléshez használandó csavarok 2 EA

(Csak 27MD53D modell)

(Lásd a következő oldalt 13, 18)

vagy Leválasztó

(Országtól függően)

3D szemüveg (normál / rácsíptethető típus)

• A 3D szemüvegek száma a típustól vagy az országtól függően változhat.
• Az ábra némileg eltérhet az Ön készülékétől.

Külön megvásárolható tartozékok

Az útmutatóban szereplő ábrák eltérhetnek a valódi terméktől és annak tartozékaitól.

A külön megvásárolható tartozékok a termékminőség javítása érdekében értesítés nélkül változhatnak vagy módosulhatnak.

Ha szeretné megvásárolni a tartozékokat, forduljon a helyi termékforgalmazóhoz.

A típus neve vagy kivitele megváltozhat a termék funkcióinak továbbfejlesztésétől, illetve a gyártó körülményeitől vagy az eljárástól függően.

MEGJEGYZÉS

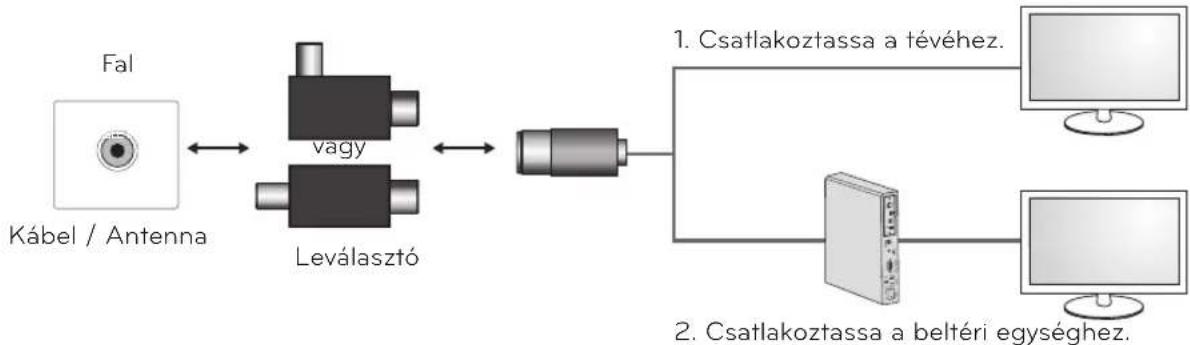

- Antennaleválasztó üzembe helyezési útmutató

- Használata akkor javasolt, amikor olyan helyen akarja üzembe helyezni a tévét, ahol feszültségkülönbség van a tévékészülék és az antennajel GND-je között. » Ha feszültségkülönbség van a tévékészülék és az antennajel GND-je között, az antenna érintkezője felmelegedhet, és a túlzott hő balesetet okozhat.

• A tévénézés biztonságosságát úgy fokozhatja, hogy elvezeti a feszültséget a tévéantennától. A leválasztót ajánlott a falra szerelni. Ha nem szerelhető a falra, rögzítse a TV-készülékre. A felszerelés után lehetőleg ne csatlakoztassa le az antennaleválasztót.
• Mielőtt hozzákezdene, győződjön meg róla, hogy a tévéantenna csatlakoztatva van.

Csatlakoztassa a leválasztó egyik végét a kábel/antenna csatlakozójához, a másik végét pedig a tévékészülékhez vagy a beltéri egységhez.

„Az a berendezés, amely hálózati csatlakozáson vagy más berendezésen keresztül csatlakozik az épület védőföldeléséhez, valamint koaxiális kábel használatával csatlakozik egy kábelelosztó rendszerhez, bizonyos körülmények között tűzveszélyes lehet. Ezért a kábelelosztó rendszerhez történő csatlakoztatást egy olyan készüléken keresztül kell megoldani, amely egy bizonyos frekvenciatartomány alatt gondoskodik az elektromos leválasztásról (galvanikus leválasztó, lásd EN 60728-11)“

Az RF leválasztó használatakor a jelérzékenység enyhén csökkenhet.

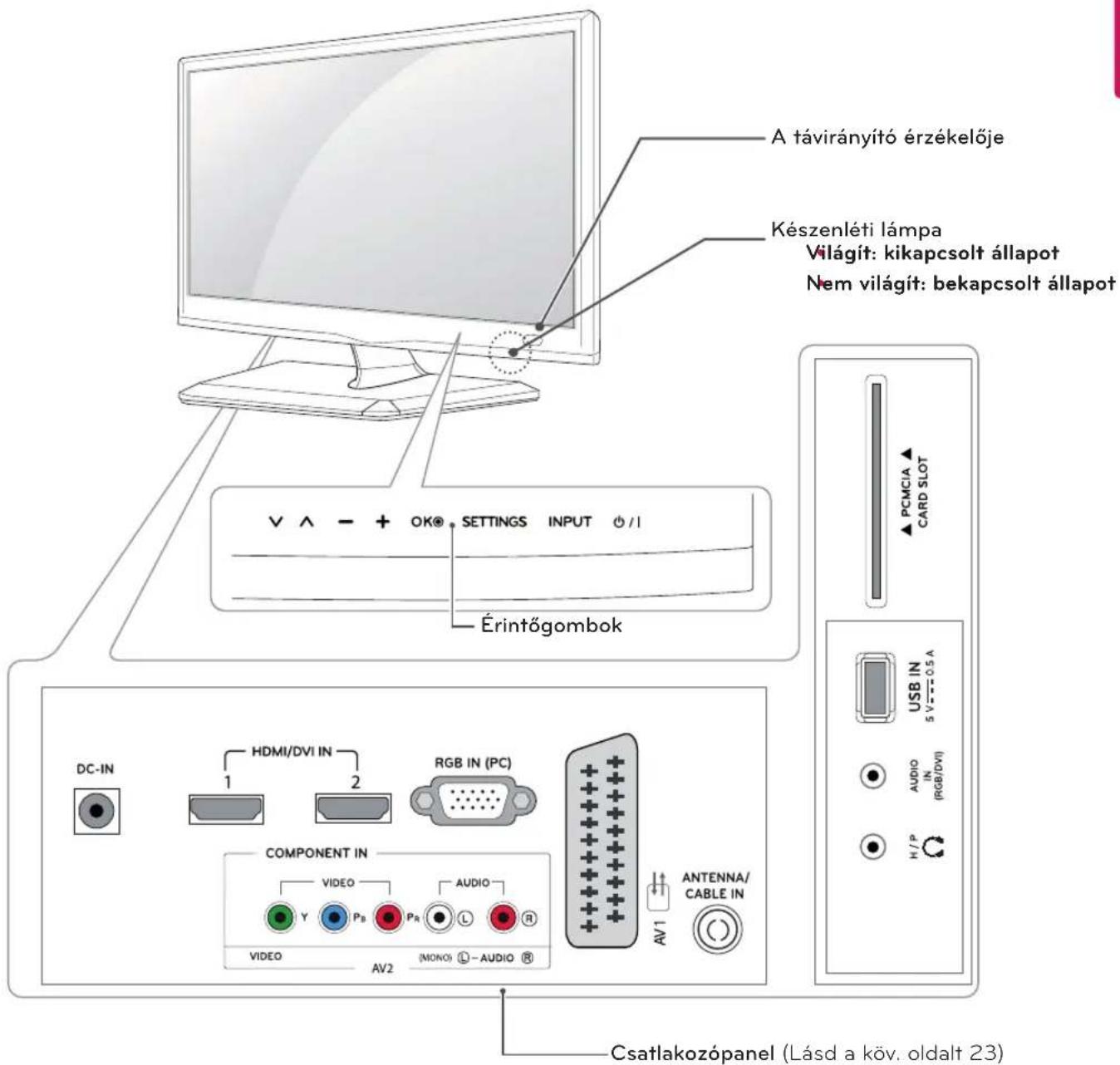

A készülék részei és gombjai

Érintögomb Leírás
∨ ∧	Tallózás a mentett programok között.
- +	A hangerő szabályozása.
OK A kijelölt menüpont kiválasztása, vagy a bevitt adatot megerősítése.
SETTINGS A főmenük megnyítása, vagy a bevitt adatok mentése és kilépés a menükből.
INPUT A bemeneti jelforrás módosítása.
➊ / I	A tápellátás be- és kikapcsolása.

MEGJEGYZÉS

Minden gomb érintőgomb, ezért működtetésükhöz egyszerűen érintse meg azokat az ujjával.

A TV felemelése és szállítása

A TV mozgatásakor vagy felemelésekor a karcolódás vagy egyéb sérülés elkerülésére, valamint a biztonságos szállítás érdekében a készülék típusától és méretétől függetlenül olvassa el a következő utasításokat.

FIGYELEM

Mindig kerülje a képernyő megérintését, mert az a képernyő és a képek előállításához használt képpontok károsodásához vezethet.

A TV-készüléket az eredeti dobozában vagy csomagolásában ajánlott mozgatni.

A TV mozgatása vagy felemelése előtt húzza ki a tápkábelt és az összes többi kábelt.

Tartsa erősen a TV tetejét és alját. Ne tartsa a készüléket az áttetsző részénél, a hangszórónál vagy a hangszórórácsnál fogva.

Amikor tartja, fordítsa el magától a képernyőt, nehogy megkarcolódjon.

A TV-készüléket a szállítás során óvja az ütődéstől és a túlzott rázkódástól. A TV-készüléket a szállításkor tartsa függőlegesen, ne fordítsa az oldalára, illetve ne döntse balra vagy jobbra.

A TV beállítása

Az állvány csatlakoztatása

23MD53D

Ha nem a falra szereli fel a TV-t, akkor az alábbi utasításokat követve az állványra kell csatlakoztatnia.

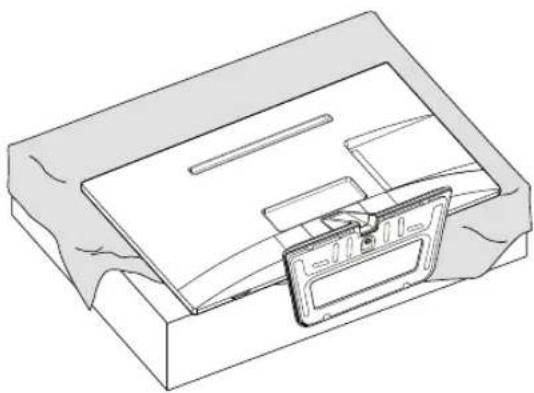

1 Fektesse le a TV-készüléket a képernyővel lefelé egy egyenes és puha felületre.

Terítsen habszivacsot vagy puha védőszövetet a készülék alá, hogy megóvja a képernyőt a sérüléstől.

Az állvány és a TV-készülék csatlakoztatásakor helyezze a készüléket képernyővel lefelé egy párnázott asztalra vagy egyenes felületre, hogy megvédje a képernyőt a karcolódásoktól.

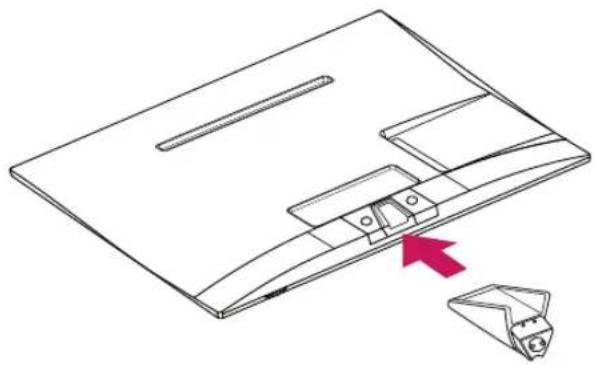

2 Szerelje össze az állványt és a TV-készüléket.

3 Szerelje fel talpazatot az állványra a csavar jobbra forgatásával; ehhez használjon egy pénzérmét.

A TV előrebillenésének megakadályozása érdekében húzza meg erősen a csavarokat. Ne húzza túl szorosra a csavarokat!

FIGYELEM

Ne szállítsa a monitort fejjel lefelé, mert így az leeshet az állványáról, amitől a készülék károsodhat vagy sérülést okozhat.

Az illusztráción egy általános összeszerelési mód látható példaként, amely eltérhet a tényleges termék összeszerelésétől.

Ne szállítsa a monitort fejjel lefelé, az állványtestnél fogva, mert így a monitor leeshet az állványáról, és károsodhat vagy sérülést okozhat.

Az illusztráción egy általános összeszerelési mód látható példaként, amely eltérhet a tényleges termék összeszerelésétől.

27MD53D

Ha nem a falra szereli fel a TV-t, akkor az alábbi utasításokat követve az állványra kell csatlakoztatnia.

1 Fektesse le a TV-készüléket a képernyővel lefelé egy egyenes és puha felületre.

2 Szerelje össze az állványt és a TV-készüléket. Illessze az állvány két rögzítőelemét a TV-készülék nyílásába, és rögzítse az állvány jobb és bal sarkának megnyomásával.

3 Rögzítse a TV-készüléket és az állványt a 2 csavarral.

Ha nem húzza meg jól a csavarokat, a TV leesik és megsérül.

4 Szerelje fel a talpazatot az állványra a csavar jobbra forgatásával; ehhez használjon egy pénzérmét.

A TV előrebillenésének megakadályozása érdekében húzza meg erősen a csavarokat. Ne húzza túl szorosra a csavarokat!

FIGYELEM

Ne szállítsa a monitort fejjel lefelé, mert így az leeshet az állványáról, amitől a készülék károsodhat vagy sérülést okozhat.

Az illusztráción egy általános összeszerelési mód látható példaként, amely eltérhet a tényleges termék összeszerelésétől.

Ne szállítsa a monitort fejjel lefelé, az állványtestnél fogva, mert így a monitor leeshet az állványáról, és károsodhat vagy sérülést okozhat.

Az illusztráción egy általános összeszerelési mód látható példaként, amely eltérhet a tényleges termék összeszerelésétől.

Felszerelés asztalra

1 Emelje fel a TV-készüléket, és állítsa az asztalon függőleges helyzetbe.

A megfelelő szellőzés érdekében hagyjon a faltól (legalább) 10 cm helyet.

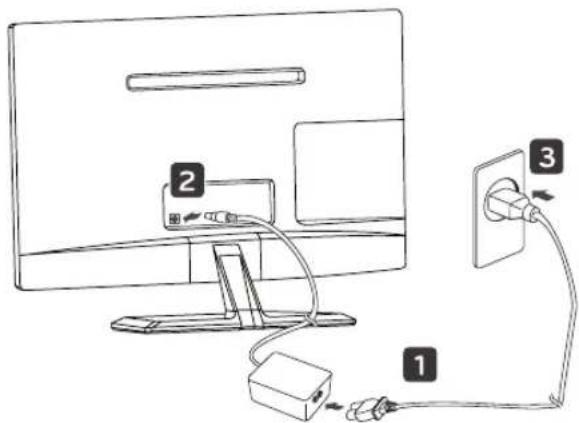

2 Csatlakoztassa az AC-DC adaptert és a tápkábelt a fali csatlakozóaljzatba.

Ne helyezze a TV-t hőforrások közelébe vagy tetejére, mivel ez tüzet vagy egyéb kárt okozhat.

FIGYELMEZTETÉS

A képernyő szögének beállításakor ne fogja meg a TV-keret alját az ábrán láthatóak szerint, mert megsérülhetnek az ujjai.

Először válassza le a tápkábelt, és csak azt követően mozgassa vagy szerelje fel a TV-készüléket. Ellenkező esetben fennáll az áramütés veszélye.

MEGJEGYZÉS

A legkényelmesebb látószög kialakításához döntse a TV-készüléket +20 vagy -5 fokkal fel vagy lefelé.

Kábelek elrendezése

Fogja össze a kábeleket a mellékelt kábelrögzítővel.

A Kensington biztonsági rendszer használata

A Kensington biztonsági rendszer csatlakozója a TV hátlapján található. A felszereléssel és használattal kapcsolatos további információkért tekintse meg a Kensington biztonsági rendszerhez mellékelt kézikönyvet, vagy látogasson el a http://www.kensington.com honlapra.

Csatlakoztassa a Kensington biztonsági rendszer kábelét a TV-hez, illetve az asztalhoz.

A Kensington biztonsági rendszer opcionális tartozék. Kiegészítő tartozékokat a legtöbb elektronikai szaküzletben beszerezhet.

Az állvány leszerelése

23MD53D

1 Fektesse le a TV-készüléket a képernyővel lefelé egy egyenes és puha felületre.

Terítsen habszivacsot vagy puha védőszövetet a készülék alá, hogy megóvja a képernyőt a sérüléstől.

Az állvány TV-készülékről való leszerelésekor helyezze a készüléket képernyővel lefelé egy párnázott asztalra vagy egyenes felületre, hogy megvédje a képernyőt a karcolódásoktól.

2 Fordítsa el balra a csavart, majd húzza ki a talpazatot az állványtestből.

Fektesse le a TV-készüléket a képernyővel lefelé egy egyenes és puha felületre.

Terítsen habszivacsot vagy puha védőszövetet a készülék alá, hogy megóvja a képernyőt a sérüléstől.

Az állvány TV-készülékről való leszerelésekor helyezze a készüléket képernyővel lefelé egy párnázott asztalra vagy egyenes felületre, hogy megvédje a képernyőt a karcolódásoktól.

3 Vegye ki a 2 csavart, és húzza ki a talpazatot a TV-készülékből.

2 Fordítsa el balra a csavart, majd húzza ki a talpazatot az állványtestből.

A megfelelő szellőzés érdekében hagyjon legalább 10 cm helyet a készülék minden oldalán, valamint a készülék és a fal között. A részletes szerelési útmutatót kérje a forgalmazótól; lásd a döntött rögzítést lehetővé tevő fali konzol felszerelési és beállítási útmutatóját.

Ha a TV-készüléket falra kívánja szerelni, rögzítse a külön beszerezhető fali tartókonzolt a TV-készülék hátuljához.

Ha a TV-készüléket az opcionális fali konzollal szereli fel, gondosan rögzítse azt, nehogy leessen.

1 A VESA-szabványoknak megfelelően alkalmazza a csavarokat és a fali tartókonzolt. 2 Ha a szabványosnál hosszabb csavart használ, megsérülhet a TV belseje. 3 Ha nem megfelelő csavart használ, a készülék megsérülhet, és leeshet az adott helyről. Ebben az esetben az LG Electronics nem tartozik felelősséggel. 4 A készülék csak a csavarrögzítő elemek és a tartócsavarok specifikációját illetően kompatibilis a VESA szabvánnyal.

5 Használja az alábbi VESA-szabványt.

784,8 mm (30,9") és az alatt

* Fali konzol vastagsága: 2,6 mm

* Csavar: Φ 4,0 mm x 0,7 mm (menetemelkedés) x 10 mm (hossz) 787,4 mm (31,0") és afölött

* Használjon VESA-szabványnak megfelelő fali konzolt és csavarokat.

* Fali konzol vastagsága: 2,6 mm * Csavar: Φ 4,0 mm x 0,7 mm (menetemelkedés) x 10 mm (hossz) 787,4 mm (31,0") és afölött * Használjon VESA-szabványnak megfelelő fali konzolt és csavarokat.

VESA (A x B) 100 x 100
Szabványos csavar M4
Csavarok száma 4
Fali konzol (opcionális) RW120

VESA (A × B)

FIGYELEM

Először válassza le a tápkábelt, és csak azt követően mozgassa vagy szerelje fel a TV-készüléket. Ellenkező esetben fennáll az áramütés veszélye.

Ha a TV-t a mennyezetre vagy ferde falra szereli, az leeshet és súlyos személyi sérülést okozhat.

Csak az LG által jóváhagyott fali konzolt használjon, és konzultáljon a helyi forgalmazóval vagy más szakemberrel.

Ne húzza túl a csavarokat, mert azzal megsértheti a TV-készüléket, és a készülékre vonatkozó garancia érvénytelenné válhat.

A VESA-szabványnak megfelelő csavarokat és fali konzolokat használjon. A garancia nem terjed ki a nem rendeltetésszerű használat vagy nem megfelelő tartozék használata által okozott károkra és sérülésekre.

MEGJEGYZÉS

Csak a VESA-szabvány csavarspecifikációjában felsorolt csavarokat használjon.

A fali konzol készlet tartalmaz egy szerelési útmutatót, valamint a szükséges alkatrészeket.

A fali konzol opcionális tartozék. Kiegészítő tartozékokat a helyi termékforgalmazótól szerezhet be.

A csavarok hossza az adott fali konzoltól függően különböző lehet. Ügyeljen rá, hogy megfelelő hosszúságú csavarokat használjon.

További információkat a fali konzolhoz mellékelt útmutatóban talál.

TÉVÉNÉZÉS

A TV bekapcsolása első alkalommal

Amikor első alkalommal kapcsolja be a TV-készüléket, megjelenik a Gyári beállítás képernyő. Válasszon ki egy nyelvet, és végezze el az alapbeállítások testre szabását.

1 Csatlakoztassa a tápkábelt egy fali aljzathoz. 2 Nyomja meg a gyombot a TV-készüléken, vagy a távirányítón lévő bekapcsológombot a TV-készülék bekapcsolásához.

A készenléti lámpa kikapcsol.

MEGJEGYZÉS

Ha a TV-készülék energiatakarékos módban van, a készenléti lámpa borostyánsárgára vált.

3 A TV első bekapcsolásakor megjelenik a Gyári beállítás menü.

MEGJEGYZÉS

Ha a beállítás menü megjelenését követő 40 másodpercen belül nem végez műveletet a TV-készülékkel, a beállítási menük eltűnnek.

4 Kövesse a képernyön megjelenő utasításokat, és állítsa be a TV-készüléket a saját igényeinek megfelelően.

A kijelző nyelvének kiválasztása.

Otthoni környezethez válassza az Otthoni használat módot.

A készenléti lámpa kiválasztása.

Az Be lehetőség kiválasztásakor a TV kikapcsolását követően bekapcsol az elölapon található készenléti lámpa.

A megjelenítési ország kiválasztása.

Az időzóna és a nyári időszámítás kiválasztása.

(Ha a választott ország Oroszország)

A jelszó beállítása.

(Ha a választott ország Franciaország/Olaszország)

Bemutatja a használati útmutató és a GYIK használatát.

Az elérhető csatornák automatikus megkeresése és elmentése.

MEGJEGYZÉS

Azokban az országokban, amelyek nem rendelkeznek törvényben rögzített DTV műsorszórási szabványokkal, előfordulhat, hogy az adott DTV műsorszórási környezetben bizonyos DTV funkciók nem működnek.

Ha Franciaországot választja ki az Ország elem alatt, a kezdeti jelszó nem „0“, „0“, „0“, „0“, hanem „1“, „2“, „3“, „4“.

A képek otthoni környezetben való legjobb minőségben történő megjelenítéséhez válassza az Otthoni használat módot.

A Bolti bemutató mód a kiskereskedelmi egységekben való használatra szolgál.

A Bolti bemutató mód kiválasztásakor az előzőekben testre szabott beállítások a Bolti bemutató mód alapértelmezett beállításaira váltanak 2 percen belül.

5 Az alapbeállítások elvégzése után nyomja meg az OK gombot.

MEGJEGYZÉS

Ha nem végezte el a kezdeti beállítást, az mindig megjelenik, valahányszor a TV-t bekapcsolja.

6 A TV kikapcsolásához nyomja meg a ójómbot a TV-készüléken.

A készenléti lámpa bekapcsol.

FIGYELEM

Ha a TV-t huzamosabb ideig nem használja, húzza ki a tápkábelt a fali aljzatból.

MEGJEGYZÉS

A gyári beállítások menüt az OPCIÓ főmenüből is elérheti.

ESZKÖZÖK CSATLAKOZTATÁSA

Csatlakoztasson különböző külső eszközöket a TV-készülékhez, és váltson át bemeneti módra a külső eszköz kiválasztásához. Külső eszközök csatlakoztatására vonatkozó további információkat az adott eszközök használati útmutatójában talál.

A csatlakoztatható külső eszközök: HD-vevőkészülékek, DVD-lejátszók, videomagnók, audiorendszerek, USB-tárolóeszközök, számítógépek, videokamerák vagy fényképezőgépek, játékeszközök és egyéb külső eszközök.

MEGJEGYZÉS

Ha DVD-felvevőn vagy videomagnón rögzít egy TV-műsort, győződjön meg róla, hogy a TV jelbemeneti kábelét a DVD-felvevőn vagy a videomagnón keresztül csatlakoztatta a TV-hez. A felvételre vonatkozó további információkat a csatlakoztatott eszköz használati útmutatójában talál.

A külső eszköz csatlakozása függhet a típustól.

Csatlakoztassa a külső eszközöket a TV-készülékhez a TV-port sorrendjétől függetlenül.

Antenna csatlakoztatása

A tévénézéshez csatlakoztasson antennát, kábelt vagy vevőegységet a következőknek megfelelően. Az ábrákon bemutatott egységek eltérhetnek a tényleges tartozékoktól; az RF-kábel opcionális tartozék. Csatlakoztassa a tévét egy fali antennaaljzatba egy RF-kábellel (75 Ω).

MEGJEGYZÉS

2•nél több TV használatához használjon jel- elosztót.

Nem megfelelő képminőség esetében alkalmazzon jelerősítőt a minőség javítása érdekében.

Ha a képminőség csatlakoztatott antenna esetén nem megfelelő, irányítsa az antennát a megfelelő irányba.

Az antenna és kábel csatlakoztatásának további részleteiről a http://AntennaWeb.org weboldalon tájékozódhat.

FIGYELEM

Ügyeljen arra, hogy ne hajlítsa el az RF-kábel rézkábelét.

Rézkábel

Hozza létre az eszközök közötti csatlakozásokat, majd azt követően illessze a tápkábelt a fali csatlakozóaljzatba; így megóvhatja a TV-készüléket az esetleges károsodástól.

Csatlakoztatás HD-vevőhöz, DVD-hez, videokamerához vagy játékeszközhöz

Csatlakoztasson a TV-készülékhez egy HD-vevőt, DVD- vagy VCR-lejátszót vagy játékeszközt, majd válassza ki a megfelelő bemeneti módot.

HDMI-csatlakozás

A HDMI egy eszköz csatlakoztatásának legjobb módja.

Továbbítja a digitális video- és audiojeleket egy külső eszközről a TV-készülékre. Az alábbi ábra alapján csatlakoztassa a külső eszközt a TV-hez a HDMI-kábel segítségével.

MEGJEGYZÉS

High Speed HDMI™ kábelt használjon.

A High Speed HDMI™ kábeleket 1080p és annál jobb HD-jel átvitelére tesztelik.

Támogatott DTV Audio: MPEG, Dolby Digital.

Támogatott HDMI hangformátumok: Dolby Digital, PCM (max. 192 kHz, 32 kHz / 44,1 kHz / 48 kHz / 88 kHz / 96 kHz / 176 kHz / 192 kHz, DTS nem támogatott.)

A csatlakozáshoz válassza ki bármelyik HDMI bemeneti portot.

Bármelyik port használható.

HDMI - DVI kábeles csatlakozás

Továbbítja a digitális videojeleket egy külső eszközről a TV-készülékre. Az alábbi ábra alapján csatlakoztassa a külső eszközt a TV-hez a HDMI - DVI-kábel segítségével. Audiojel továbbításához csatlakoztasson egy opcionális audiokábelt.

MEGJEGYZÉS

Ha nem használ opcionális külső hangszórót, a külső eszközt az opcionális audiokábellel csatlakoztassa a TV-készülékhez.

DVD / Blu-Ray / HD vevőegység / HD STB / Játékeszköz

Komponens kábeles csatlakozás

Továbbítja az analóg video- és audiojeleket egy külső eszközről a TV-hez. Az alábbi ábra alapján csatlakoztassa a külső eszközt a TV-hez a komponens kábel segítségével. Progresszív keresés segítségével történő képmegjelenítéshez feltétlenül komponens kábelt használjon.

MEGJEGYZÉS

Ha a kábelek helytelenül vannak telepítve, a kép fekete-fehéren jelenhet meg, vagy eltorzulhatnak a színek.

Ellenőrizze, hogy a kábelek a megfelelő színkódolású csatlakozóba kerültek-e.

DVD / Blu-Ray / HD vevőegység / HD STB / Játékeszköz

Kompozit-kábeles csatlakozás

Továbbítja az analóg video- és audiojeleket egy külső eszközről a TV-hez. Az alábbi ábra alapján csatlakoztassa a külső eszközt a TV-hez a kompozit kábel segítségével.

MEGJEGYZÉS

Ellenőrizze, hogy a kábelek a megfelelő színkódolású csatlakozóba kerültek-e.

DVD / Blu-Ray / HD vevőegység / HD STB / Játékeszköz

Euro Scart csatlakozás

Továbbítja a video- és audiojeleket egy külső eszközről a TV-hez. Az alábbi ábra alapján csatlakoztassa a külső eszközt a TV-hez az Euro Scart kábel segítségével. Progresszív keresés segítségével történő képmegjelenítéshez Euro Scart kábelt használjon.

Kimenet típusaAktuálisbemeneti mód	AV1(TV-kimenet 1 )
Digitális TV Digitális TV
Analog TV, AV Analog TV
Component/ RGB
HDMI

MEGJEGYZÉS

Csak árnyékolt Euro Scart kábelt szabad használni.

Digitális tévéadás 3D képmódban történő megtekintése esetén a TV-készülék kimenő jelei nem továbbíthatók SCART-kábelen keresztül.

Csatlakoztatás audiorendszerhez

A beépített hangszóró helyett használjon opcionális külső audiorendszert.

Fejhallgatós csatlakozás

A fejhallgató által előállított jeleket továbbítja a TV-készülékről egy külső eszközbe. Az alábbi ábrának megfelelően csatlakoztassa a fejhallgatót a TV-hez.

MEGJEGYZÉS

Fejhallgató csatlakoztatásakor az AUDIO menü elemei nem működnek.

A fejhallgató impedanciája: 16 Ω

A fejhallgató maximális hangteljesítménye: 9-15 mW

A fejhallgató-csatlakozó átmérője: 0,35 cm

Fejhallgató

Csatlakoztatás USB-eszközhöz

Csatlakoztasson a TV-készülékhez USB-tárolóeszközt, például pendrive-ot, külső merevlemezt, MP3-lejátszót vagy USB-s memóriakártya-olvasót, majd lépjen a SAJÁT MÉDIA menüre a különböző multimédiás fájlok lejátszásához.

Csatlakoztatás CI-modulhoz

A kódolt (fizetős) szolgáltatások megtekintése digitális TV üzemmódban. Ez a funkció nem minden országban áll rendelkezésre.

MEGJEGYZÉS

Győződjön meg arról, hogy a CI-modult a megfelelő irányban helyezte be a PCMCIA kártyanyílásba. Ha a modult nem megfelelően helyezi be, azzal károsíthatja a TV-készüléket és a PCMCIA kártyanyílást.

Csatlakoztatás személyi számítógéphez

A TV támogatja a Plug & Play* funkciót és beépített Infinite Surround hangszórókkal rendelkezik, amelyek gazdag és tiszta mélyhangot biztosítanak.

* Plug & Play: Ez a funkció azt jelenti, hogy egy számítógép beállítás, illetve felhasználói beavatkozás nélkül felismer egy olyan eszközt, melyet a felhasználó a készülékhez csatlakoztatott és bekapcsolt.

MEGJEGYZÉS

Javasoljuk, hogy a legjobb képminőség elérése érdekében a TV-készüléket HDMI-kábellel csatlakoztassa.

A TV hideg állapotban való bekapcsolásakor előfordulhat, hogy a képernyő vibrál. Ez a jelenség nem rendellenes.

Néhány piros, zöld vagy kék folt jelenhet meg a képernyőn. Ez a jelenség nem rendellenes.

Csatlakoztassa a bemeneti jelkábelt, és rögzítse azt a csavarokkal az óra járásával megegyező irányban.

Ne tartsa az ujját hosszan a képernyőn, mert az a képernyő átmeneti torzulását eredményezi.

Ne jelenítsen meg hosszú ideig állóképet a képernyőn, mert az a kép beégését eredményezheti. Ha lehetséges, alkalmazzon képernyővédőt.

MEGJEGYZÉS

HDMI-PC mód használatakor a bemenetet állítsa PC üzemmódra.

Az OSD (On Screen Display - Képernyőmenü) ablak az alábbi esetekben jelenik meg a képernyőn.

» Ha a HDMI-bemeneten keresztül kapcsolja be a készüléket. » Ha HDMI-bemeneti módba vált.

Az „Igen” lehetőség kiválasztása esetén a program a képméretet és -minőséget a számítógépre optimalizálja.

A „Nem” lehetőség kiválasztása esetén a program a képméretet és -minőséget az AV-eszközre (DVD-lejátszó, beltéri egység, játékeszköz) optimalizálja.

Amennyiben a „Ne jelenjen meg többet ez az üzenet” opciót választja, az üzenet legközelebb csak a TV visszaállítása esetén jelenik meg. A beállított érték itt módosítható: SETTINGS ▶ BEMENET ▶ Bemenet címkéje.

A HDMI1/HDMI2 bemeneti források beállított értékeit a rendszer külön menti el.

HDMI-csatlakozás

Továbbítja a digitális video- és audiojeleket a számítógépről a TV-hez. Az alábbi ábra alapján csatlakoztassa a számítógépet a TV-hez a HDMI-kábel segítségével. HDMI-kábellel történő csatlakozás esetén a számítógépet be kell állítania bemeneti címkeként ahhoz, hogy a számítógépet a TV-készülékhez csatlakoztathassa.

MEGJEGYZÉS

High Speed HDMI™ kábelt használjon.

A High Speed HDMI™ kábeleket 1080p és annál jobb HD-jel átvitelére tesztelik.

A HDMI-PC mód használatakor a bemenetet állítsa PC vagy DVI üzemmódra.

Támogatott DTV Audio: MPEG, Dolby Digital.

Támogatott HDMI hangformátumok: Dolby Digital, PCM (max. 192 kHz, 32 kHz / 44,1 kHz / 48 kHz / 88 kHz / 96 kHz / 176 kHz / 192 kHz, DTS nem támogatott.)

A csatlakozáshoz válassza ki bármelyik HDMI bemeneti portot. Bármelyik port használható.

HDMI - DVI kábeles csatlakozás

Továbbítja a digitális videojeleket számítógépről a TV-hez. Csatlakoztassa a számítógépet a TV-készülékhez a HDMI - DVI kábel segítségével az alábbi ábráknak megfelelő módon. Audiojel továbbításához csatlakoztasson egy opcionális audiokábelt.

MEGJEGYZÉS

A HDMI-PC mód használatakor a bemenetet állítsa DVI üzemmódra.

Ha nem használ opcionális külső hangszórót, az opcionális audiokábellel csatlakoztassa a számítógépet a TV-készülékhez.

RGB-csatlakozás

Továbbítja az analóg videojeleket számítógépről a TV-hez. Csatlakoztassa a számítógépet a TV-készülékhez a D-sub 15 tűs kábel segítségével, az alábbi ábráknak megfelelő módon. Audiojel továbbításához csatlakoztasson egy opcionális audiokábelt.

MEGJEGYZÉS

Ha nem használ opcionális külső hangszórót, az opcionális audiokábellel csatlakoztassa a számítógépet a TV-készülékhez.

TÁVIRÁNYÍTÓ

Az ebben a használati útmutatóban található leírások a távirányító gombjai alapján készültek. Kérjük, figyelmesen olvassa el az útmutatót, és annak megfelelően használja a TV-készüléket. Az elemek cseréjéhez nyissa ki az elemtartó fedelét, majd cserélje ki az (1,5 V AAA) elemeket, ügyelve arra, hogy az elemek és -pólusai a belül elhelyezett címkének megfelelőn helyezkedjenek el, majd zárja be az elemtartó fedelét. Az elemeket a behelyezéssel fordított sorrendben kell kivenni.

FIGYELEM

Ne használjon együtt régi és új elemeket, mert az károsíthatja a távirányítót.

A távirányítót mindig a TV érzékelője felé kell tartani. Az ábra némileg eltérhet az Ön készülékétől.

MEGJEGYZÉS

Az MHEG csatornán a sárga vagy a kék gombbal nem állítható be a háttérfény.

BEÁLLÍTÁSOK TESTRESZABÁSA

A főmenü elérése

1 Nyomja meg a SETTINGS gombot a főmenük eléréséhez. 2 A navigációs gombok segítségével lépjen a következő menük egyikére, majd nyomja meg az OK gombot. 3 A navigációs gombok segítségével görgesse le a kiemelést a kívánt beállításra vagy opcióra, majd nyomja meg az OK gombot. 4 Amikor befejezte, nyomja meg az EXIT gombot. Az előző menübe való visszatéréshez nyomja meg a (VISSZA) gombot.

KÉP

A képméret, -minőség vagy -hatás beállítása.

AUDIO

A hangminőség, -hatás vagy a hangerő beállítása.

BEÁLLÍTÁS

A programok beállítása és szerkesztése.

AKTUÁLIS IDŐ

A pontos idő, a dátum vagy az Időzítő funkció beállítása.

LEZÁRÁS

A csatornák és a műsorok zárolása, vagy a zárolás feloldása.

OPCIÓ

Az általános beállítások testre szabása.

BEMENET

A bemeneti források és címkék kijelzése.

SAJÁT MÉDIA

A beépített média funkciók használata.

Nyomja meg a PIROS gombot az Ügyfélszolgálat menüpontjainak eléréséhez. Nyomja meg a ZÖLD gombot a FAQ menüpontok eléréséhez.

A csatorna beállításához nyomja meg az OK (¢ gombot.

Ügyfélszolgálat

Az Ügyfélszolgálat funkció használata.

Szoftverfrissítés

Képteszt

Hangteszt

Jelteszt

Termék-/Szolgáltatási infó

Használati útmutató

FAQ

Megmutatja a tévézéssel és a kapcsolódó menük beállításával kapcsolatos gyakran ismételt kérdésekre adott válaszokat.

A HASZNÁLATI ÚTMUTATÓ HASZNÁLATA

A Használati útmutató menü elérése.

A TV menü használata

1 Nyomja meg a SETTINGS gombot a fömenük eléréséhez. 2 Nyomja meg a PIROS gombot az Ügyfélszolgálat menük megnyitásához. 3 Nyomja meg a navigációs gombokat, és görgessen le a Használati útmutató, majd nyomja meg az OK gombot. 4 Nyomja meg a navigációs gombokat, és görgessen le a megfelelő opcióra, majd nyomja meg az OK gombot. 5 Amikor befejezte, nyomja meg az EXIT gombot. Az előző menübe való visszatéréshez nyomja meg a (VISSZA) gombot.

Az ábra némileg eltérhet az Ön készülékétől.

1 Kiválasztható a kívánt kategória. 2 Kiválasztható a kívánt elem. Az oldalak közötti navigáláshoz használhatja a ^/√ gombokat. 3 Böngészhet az index kívánt funkciójának leírásában.

1 A kiválasztott menü leírását jeleníti meg. Az oldalak közötti navigáláshoz használhatja ^/√ gombot. 2 A képernyő nagyítása vagy kicsinyítése.

3D KÉPALKOTÁS

3D technológia

Jelen tv-készülék alkalmas háromdimenziós képek megjelenítésére 3D műsorszórás esetén, illetve ha a TV kompatibilis eszközhöz, például Blu-ray vagy 3D-lejátszóhoz csatlakozik. A nézőnek háromdimenziós szemüveget kell viselnie ahhoz, hogy a képek 3D formátumban jelenjenek meg.

MEGJEGYZÉS

A TV bekapcsolása után a TV-nek szüksége lehet néhány másodpercre a beállítások elvégzéséhez. Digitális tévéadás 3D képmódban történő megtekintése esetén a TV-készülék kimenő jelei nem továbbíthatók SCART-kábelen keresztül.

Ha a jövőben olyan módon változna meg a háromdimenziós televízió-műsorokra vonatkozó sugárzási szabvány, hogy a TV-készülék azt nem támogatja, az szükségessé teheti egy külön eszköz, például egy beltéri egység használatát.

KARBANTARTÁS

A TV-készülék tisztítása

A legjobb teljesítmény és a hosszú élettartam elérése érdekében tisztítsa rendszeresen a TV-készüléket.

FIGYELEM

Először győződjön meg arról, hogy kikapcsolta-e a főkapcsolót és hogy a tápkábelt és a többi kábelt kihúzta-e. Ha a TV-t huzamosabb ideig nem használja, húzza ki a tápkábelt a fali aljzatból a lehetséges villámlás vagy feszültségingadozás által okozott károsodás megelőzése érdekében.

A képernyő és a keret tisztítása

A por eltávolításához törölje le a felületet egy puha és száraz kendővel.

A nagyobb szennyeződések eltávolításához törölje le a felületet tiszta vízzel vagy hígított kíméletes tisztítószerrel átitatott ruhával. Azt követően azonnal törölje át egy tiszta, száraz ruhával.

FIGYELEM

Ne lökdösse, dörzsölje vagy ütögesse a készülék felületét körömmel vagy éles tárggyal, mert az a képernyő karcolódásához vagy a kép torzulásához vezethet.

Ne használjon vegyszereket, például viaszt, benzint, alkoholt, hígítószert, rovarölőszert, légfrissítőt vagy gépolajat, mert azok tönkreteszik a képernyő bevonatát, és elszíneződéshez vezetnek.

A készülékház és az állvány tisztítása

A por eltávolításához törölje le a készülékházat egy puha és száraz kendővel.

Az erősebb szennyeződés eltávolításához törölje át a készülékházat egy tiszta vagy kevés tisztítószert tartalmazó langyos vízben megnedvesített puha ruhával.

FIGYELEM

Ne permetezzen folyadékot a felületre. A TV belsejébe kerülő víz tüzet, áramütést vagy meghibásodást okozhat.

Ne használjon vegyszert, mert az károsíthatja a készülék felszínét.

Tápkábel

Rendszeresen távolítsa el a tápkábelen összegyűlt port és szennyeződést.

A „képbeégés” vagy „beégés” megelőzése a TV képernyőjén

Ha a TV képernyője hosszú ideig ugyanazt az állóképet jeleníti meg, az nyomot hagy és torzulást okoz a képernyőn. Ez a „képbeégés” vagy „beégés” jelensége, melyre a garancia nem terjed ki.

Ha a TV-készülék képaránya hosszú ideig 4:3 értékre van beállítva, a képernyő két szélén képbeégés jöhet létre.

A szellemkép megelőzése érdekében próbálja meg elkerülni, hogy a TV-képernyőn hosszú időn keresztül (LCD esetén 2 vagy több órán át) ugyanaz az állókép jelenjen meg.

HA A 3D KÉP MINŐSÉGE NEM MEGFELELŐ, ELLENŐRIZZE A KÖVETKEZŐKET.

1) Megtekintési távolság

Az optimális 3D megtekintési távolság megállapításához tanulmányozza az alábbi táblázatot. A lehető legjobb 3D élmény megtapasztalásához kérjük, tartsa be az optimális megtekintési szöget.

2) Megtekintési szög

Az optimális 3D megtekintési szög megállapításához tanulmányozza az alábbi táblázatot.

3) Ellenőrizze a 3D megjelenítési sorrendet (L-R [B-J], R-L [J-B])

A megjelenítési mód a 3D tartalom típusától függően eltérő lehet. Próbálja ki, hogy a másik megjelenítési móddal jobb-e a megtekintési élmény.

TÍPUSOK Mód Méret		A monitor megengedett 3D megtekintési távolsága	A monitor optimális 3D megtekintési távolsága	Optimális megtekintési szög
23MD53D	3D képek megtekintési	58,0 cm 55 cm - 400 cm 90 cm		12 SDgr
27MD53D 69,0 cm	megtekintési 500 cm 100 cm

KÉPEK MEGTEKINTÉSE 3D-BEN

VIGYÁZAT

Környezet

- Megtekintés ideje

- 3D tartalmak nézésekor óránként tartson 5-15 perces szünetet. Ha hosszú időn keresztül néz 3D tartalmakat, fejfájás, szédülés, fáradtság vagy szemfájás léphet fel.

Életkor

- Kisgyermekek/gyermekek

- 6 éves kor alatti gyermekek számára tilos a 3D tartalmak felhasználása/megtekintése.

- A 10 év alatti gyermekek túlreagálhatják a helyzetet, és túlzottan izgatott állapotba kerülhetnek, mert látásuk fejlődésben van (például megpróbálják megérinteni a képernyőt vagy abba beleugrani). A 3D tartalmat néző gyermekeknek különleges felügyelet és extra odafigyelés szükséges.

- A gyermekeknek a felnőttekénél nagyobb a binokuláris diszparitásuk a 3D bemutatóknál, mivel a két szem közötti távolság kisebb a felnőttekénél. Ezért a felnőttekhez képest nagyobb sztereoszkopikus mélységet észlelnek azonos 3D képek esetén.

- Kamaszok

- A 19 év alatti kamaszok érzékenyen reagálhatnak a 3D tartalmakból származó fény izgató hatása miatt. Ha fáradtak, beszélje le őket a 3D tartalmak hosszú időn keresztül való nézéséről.

- Idősek

- Az idősebbek a fiatalokhoz képest kevésbé észlelik a 3D hatást. Az ajánlott távolságnál ne üljön közelebb a TV-hez.

Fényérzékenységi rohamban vagy krónikus betegségben szenvedők

• Egyes felhasználók rohamot kaphatnak, vagy más rendellenes tünetek jelentkezhetnek náluk, ha a 3D tartalmak villogó fényeinek vagy speciális jelenségeknek vannak kitéve.
• Ne nézzen 3D videókat, ha hányingere van, terhes és/vagy krónikus betegségben, például epilepsziában, érrendszeri betegségben, vérnyomásbetegségben stb. szenved.
• A 3D tartalmak nem ajánlottak a sztereo vakságban vagy sztereo anomáliában szenvedőknek. Dupla képeket láthat, vagy kényelmetlenség léphet fel.
• Kancsalság, amblyopia (gyengénlátás) vagy szemtengelyferdülés esetén gondot okozhat a mélység érzékelése, és a kettős képek miatt könnyen elfáradhat. Ajánlott az átlagos felnőtteknél gyakrabban szünetet tartani.
• Ha látása jobb és bal szeme között váltakozik, a 3D tartalmak nézése előtt vizsgáltassa meg látását.

Tünetek, amelyek miatt nem folytatható vagy mellőzendő a 3D tartalmak nézése

• Ne nézzen 3D tartalmakat alváshiány, sok munka vagy másnaposság miatti fáradtság esetén.
• Ha ezen tüneteket észleli, ne használja/nézze tovább a 3D tartalmakat, és a tünetek elmúlásáig pihenje ki magát.
• Ha a tünetek továbbra is fennállnak, forduljon orvoshoz. A tünetek között előfordulhat fejfájás, szemfájás, szédülés, hányinger, remegés, homályos látás, kényelmetlenség, kettős látás, vizuális kényelmetlenség vagy fáradtság.

FIGYELEM

Környezet

- Megtekintési távolság

- 3D tartalmak nézése alkalmával ajánlott legalább a képátló kétszeresének megfelelő távolságot tartani. Ha kényelmetlenséget észlel a 3D tartalmak nézésekor, távolodjon el a TV-készüléktől.

A 3D szemüveg használatával kapcsolatos figyelmeztetések

• Használjon LG 3D szemüveget. Ellenkező esetben előfordulhat, hogy nem látja jól a 3D videókat.
• Ne használja a 3D szemüveget normál szemüveg, napszemüveg vagy védőszemüveg helyett.
• A módosított 3D szemüvegek használata megerőltetheti a szemet vagy képtorzulást okozhat.
• Ne tartsa a 3D szemüvegeket túl meleg vagy túl hideg helyen. Deformációt okoz.
• A 3D szemüveg törékeny és könnyen karcolódik. A lencséket mindig puha, tiszta ruhával törölje át. Ne karcolja meg a 3D szemüvegek lencséjét éles tárggyal, és ne használjon vegyi anyagot a tisztításhoz/törléshez.

HIBAELHÁRÍTÁS

Általános

Probléma Megoldás
A TV nem irányítható a távirányítóval.	Ellenőrizze a készüléken a távirányító érzékelőjét, majd próbálkozzon újra.Ellenőrizze, hogy nincs-e a jelet akadályozó tárgy a készülék és a távirányító között.Ellenőrizze, hogy az elemek továbbra is működnek-e és megfelelő polaritással lettek-e behelyezve (a -hoz, a -hoz).
Nem látható kép és nem hallható hang.	Ellenőrizze, be van-e kapcsolva a készülék.Ellenőrizze, a tápkábel csatlakozik-e a fali aljzatba.Más készülékek csatlakoztatásával ellenőrizze, hogy hibás-e a fali aljzat.
A TV hirtelen kikapcsol.	Ellenőrizze az energiaellátás beállításait. A tápellátás zavara állhat fenn.Ellenőrizze, hogy az Automatikus kikapcsolás funkció aktív-e az ldő beállítása menüpontban.Ha a TV bekapcsolt állapota közben nincs jel, a TV 15 perces inaktív állapotot követően automatikusan kikapcsol.

A 3D-s üzemmód használata

Probléma Megoldás
Örvénylő olajszerű folt látható a TV-készüléken, amikor a TV ki van kapcsolva.	Ezt a külső fény keltette interferencia okozza az LCD felülete és a 3D szűrő között légrétegben. A folt szinte teljesen eltűnik a monitor újbóli bekapcsolásakor.
Ha nem használja a TV-készülékhez kapott szemüveget.	Ha 3D képeket néz a TV-készüléken, nagyon fontos, hogy használja a TV-készülékhez kapott szemüveget. A szemüveget arra fejlesztették ki, hogy optikailag kompenzálja a TV felületére rögzített 3D szűrőt. Ha harmadik féltől származó szemüveget visel, előfordulhat, hogy nem látja megfelelően a 3D képeket a TV-készüléken.
Ha nem az optimális megtekintési szögből vagy távolságról nézi a 3D képeket.	A TV optimális megtekintési szöge 12° fok; az optimális megtekintési távolság 50-150 cm a TV-készüléktől. Ha nem az optimális megtekintési szögből vagy megtekintési távolságról nézi a 3D képeket, előfordulhat, hogy a képek átfedik egymást, vagy nem jelennek meg megfelelően 3D-ben.

A 3D képek 3D digitális sugárzással való megtekintésével kapcsolatos megjegyzések

*Analóg sugárzás esetén a 3D képalkotás nem működik.

Probléma Megoldás
Amikor a távirányító 3D gombjával kétdimenziós képmegjelenítési módról háromdimenziósra vált, előfordulhat, hogy a kép átfedésben jelenik meg.	A 3D gombbal kapcsolja ki a 3D módot.
Ha csatornaváltáskor a képernyő jobb/bal vagy fönt/lent részre oszlik	Az adott csatorna támogatja a 3D képmódot. A távirányító 3D gombjának megnyomásával válassza ki a képernyőn megjelenő 3D képalkotási típust.
Ha fáj a szeme, vagy homályosan látja a képet háromdimenziós képek megtekintése közben.	Válassza a Bal/Jobb vagy a Jobb/Bal opció közül azt, amelyiket jobbnak találja a 3D képek megtekintéséhez.

MŰSZAKI ADATOK

23MD53D

Panel Képernyő típusa 580 mm (23 inča)		Látható átlós méret : 580 mm
Képponttávolság 0,27 mm (H) x 0,27 mm (V)
Videojel Maximális	felbontás 1920 x 1080 @ 60 Hz
	Ajánlott felbontás 1920 x 1080 @ 60 Hz
	Vízszintes frekvencia 30 kHz - 83 kHz
	Függőleges frekvencia	56 Hz - 75 Hz
	Szinkronizáció típusa Külön	szinkr., digitális
Bemeneti csatlakozó TV, analóg D-Sub, SCART, PC audiobemenet, Komponens, CVBS, HDMI*2, USB, PCMCIA
Tápellátás Névleges feszültség 19 V 2,0 A		---
		Energiafogyasztás
AC-DC adapter		Gyártó: LITE-ON, PA-1650-64 típusGyártó: LG Innotek, PSAB-L101A típus
Döntés Döntési tartomány -5 és 20°		között
Méretek (szélesség x mélység x magasság)Tömeg		Állvánnyal
		544,1 mm x 182,8 mm x 406,2 mm3,9 kg
		Állvány nélkül
		544,1 mm x 62,9 mm x 334,6 mm3,4 kg
Környezetifeltételek	Üzemi hőmérsékletÜzemi páratartalom	10 ~ 35 °C20% és 80% között
	Tárolási hőmérsékletTárolási páratartalom	-10 ~ 60 °C5 % - 90 %

A fenti termékjellemzők a termék funkcióinak továbbfejlesztése miatt előzetes értesítés nélkül megváltozhatnak.

27MD53D

Panel Képernyő típusa 690 mm (27 inča)		Látható átlós méret : 690 mm
Képponttávolság 0,31 mm (H) x 0,31 mm (V)
Videojel Maximális	felbontás 1920 x 1080 @ 60 Hz
	Ajánlott felbontás 1920 x 1080 @ 60 Hz
	Vízszintes frekvencia 30 kHz - 83 kHz
	Függőleges frekvencia	56 Hz - 75 Hz
	Szinkronizáció típusa Külön szinkr., digitális
Bemeneti csatlakozó TV, analóg D-Sub, SCART, PC audiobemenet, Komponens, CVBS, HDMI*2, USB, PCMCIA
Tápellátás Névleges feszültség 19 V 2,0 A		---
		Energiafogyasztás
AC-DC adapter		Gyártó: LITE-ON, PA-1650-64 típusGyártó: LG Innotek, PSAB-L101A típus
Döntés Döntési tartomány -5 és 20°		között
Méretek (szélesség x mélység x magasság)Tömeg		Állvánnyal
		641,3 mm x 199,4 mm x 458,8 mm5,55 kg
		Állvány nélkül
		641,3 mm x 53 mm x 391,1 mm4,6 kg
Környezetifeltételek	Üzemi hőmérsékletÜzemi páratartalom	10 ~ 35 °C20% és 80% között
	Tárolási hőmérsékletTárolási páratartalom	-10 ~ 60 °C5 % - 90 %

A fenti termékjellemzők a termék funkcióinak továbbfejlesztése miatt előzetes értesítés nélkül megváltozhatnak.

RGB (PC) / HDMI (PC) támogatott mód

Megoldás	Vízszintes frekvencia (kHz)	Függőleges frekvencia (Hz)
720 x 400 31,468	70,080
640 x 480 31,469	59,940
640 x 480 37,500	75,000
800 x 600 37,879	60,317
800 x 600 46,875	75,000
1024 x 768 48,363	60,004
1024 x 768Csak HDMI(PC)	56,476 70,069
1024 x 768 60,023	75,029
1152 x 864 67,500	75,000
1280 x 720 45,000	60,000
1280 x 800 49,702	59,810
1280 x 1024 63,9812	60,020
1280 x 1024 79,976	75,025
1400 x 1050	65,317	59,978
1440 x 900 55,935	59,887
1600 x 900 60,000	60,000
1680 x 1050	64,674 59,883
1680 x 1050	65,290 59,954
1920 x 1080	67,500 60,000

MEGJEGYZÉS

A kijelző optimális felbontása 1920 x 1080, 60 Hz-en. Az optimális időzítés minden üzemmódban függőleges frekvencia (60 Hz).

HDMI (DTV) támogatott mód

Megoldás	Vízszintes frekvencia (kHz)	Függőleges frekvencia (Hz)
720 x 480	31,469	59,940
	31,500	60,000
720 x 576	31,250 50,000
1280 x 720 37,500	0 50,000
1280 x 720 44,960	45,000	59,940
		60,000
1920 x 1080	33,720	59,940
	33,750	60,000
1920 x 1080	28,125	50,000
1920 x 1080	27,000 24,000
1920 x 1080	33,750 30,000
1920 x 1080	56,250 50,000
1920 x 1080	67,430	59,940
	67,500	60,000

Komponens támogatott mód

Megoldás	Vízszintes frekvencia (kHz)	Függőleges frekvencia (Hz)
720 x 480	15,730	59,940
720 x 480	15,750	60,000
720 x 576	15,625 50,000
720 x 480	31,470	59,940
720 x 480	31,500 60,000
720 x 576	31,250 50,000
1280 x 720 44,960	59,940
1280 x 720 45,000	60,000
1280 x 720 37,500	50,000
1920 x 1080	33,720 59,940
1920 x 1080	33,750 60,000
1920 x 1080	28,125	50,000
1920 x 1080	56,250 50,000
1920 x 1080	67,432 59,940
1920 x 1080	67,500 60,000

Komponenscsatlakozók csatlakozási adatai

Komponenscsatlakozók a TV-készüléken

Y

PB

PR

Videokimeneti csatlakozóka DVD-lejátszón	Y	PB	PR
	Y B-Y	R-Y
	Y Cb	Cr
	Y	Pb	Pr

MEGJEGYZÉS

Kerülje az állóképek hosszabb időn keresztül történő megjelenítését a készülék képernyőjén. Előfordulhat, hogy az állókép tartósan beég a képernyőbe. Ha lehetséges, használjon képernyővédőt.

Előfordulhat, hogy PC módban a felbontással, a függőleges mintával, a kontraszttal vagy a fényerővel kapcsolatos hiba lép fel. Váltsa át a PC módot más felbontásra, változtassa meg a képfrissítési sebességet vagy módosítsa a fényerőt és a kontrasztot a menüben, amíg ki nem tisztul a kép. Ha nem lehet módosítani a számítógép videokártyájának képfrissítési sebességét, cserélje ki a számítógép videokártyáját vagy forduljon a számítógép videokártyájának gyártójához.

A szinkronizálás bemeneti hullámformája a vízszintes és a függőleges frekvenciák esetében eltérő.

Csatlakoztassa a számítógép TV-kimenetének jelkábelét a TV RGB (PC) csatlakozójához, vagy a számítógép HDMI-kimenetének jelkábelét a TV HDMI/DVI IN csatlakozójához.

Csatlakoztassa a számítógép audiokábelét a TV Audio bemeneti csatlakozójához. (A készüléknek az audiokábelek nem tartozékai.)

Hangkártya használata esetén tetszés szerint adja meg a számítógép hangbeállításait.

Ha a számítógép videokártyája nem képes egyidejűleg analóg és digitális RGB-jelet is adni, vagy csak az RGB, vagy csak a HDMI/DVI IN csatlakozót csatlakoztassa a számítógép képének a TV-n történő megjelenítéséhez.

Ha a számítógép videokártyája nem képes egyidejűleg analóg és digitális RGB-jelet is adni, állítsa a TV-t RGB vagy HDMI módba. (A másik módot a TV-készülék automatikusan beállítja a Plug and Play funkcióhoz.)

A videokártyától függően előfordulhat, hogy a DOS üzemmód nem működik HDMI - DVI kábel használata esetén.

Ha túl hosszú ideig használ RGB-PC kábelt, a képernyőn interferencia jelenhet meg. Ajánlott az 5 méternél rövidebb kábel használata. Ez biztosítja a legjobb képminőséget.

3D videobemeneti formátum támogatott. (csak CINEMA 3D TV)

	Jel Megoldás Vízszintes		frekvencia (kHz)	Függőleges frekvencia (Hz)	Lejátszható 3D videoformátum
HDMI	720p 128	0 x 720 89,9	90	59,9460	Frame Packing
			45 60 Side by Side(half), Top & Bottom
	1080i 192	0 x 1080 33,7	60 Side by Side(half), Top & Bottom
	1080p	1920 x 1080 5	3,9554	23,9824	Frame packing
			67,5	60 Side by Side, Top & Bottom, Single Frame Sequential
			27	24	Side by Side(half), Top & Bottom
			33,7 30 Side	by Side(half), Top &Bottom
RGB	1080p	1920 x 1080 6	7,5	60 Side by Side, Top & Bottom
USB	1080p	1920 x 1080	33,75	30	Side by Side, Top & Bottom, MPO(Photo), JPS(Photo)
	Jel				Lejátszható 3D videoformátum
DTV	720p, 1080i				Side by Side, Top & Bottom

MEGJEGYZÉS

Ha a HDMI-bemenet vétele HDMI 3D formátumban történik, a képek automatikusan átkonvertálódnak 3D formátumba.

2D→3D-s üzemmód alkalmas mindegyik jel megjelenítésére.

A 2D →3D-s üzemmód módosításakor a képernyő bal és a jobb szélei ki vannak vágva.

Ha a HDMI 3D módot választja, a 3D-s üzemmód automatikusan bekapcsol, ami késleltetheti a képernyő bekapcsolását.

Néhány 3D tartalmú fájl esetén, ha a 3D fájlt 2D formátumba konvertálja, előfordulhat, hogy a képernyő bal és jobb széle nem látszik teljesen.

LG

Life's Good

A termék használata előtt feltétlenül olvassa el a biztonsági óvintézkedéseket.

A későbbi felhasználás céljából tartsa a Használati útmutatót (CD) könnyen elérhető helyen.

A TV típuskódja és sorozatszáma a készülék hátulján és az egyik oldalán található. Jegyezze fel ide arra az esetre, ha a jövőben esetleg javításra lenne szükség.

TÍPUSKÓD

SOROZATSZÁM

Ha hozzá kíván jutni a forráskódhoz GPL, LGPL, MPL és a termék által tartalmazott más nyílt forráskódú licencek alapján, látogasson el a következő webhelyre:

http://opensource.lge.com.

A forráskód mellett minden hivatkozott licencfeltétel, jótállási nyilatkozat és szerzői jogi közlemény letölthető.

Az LG Electronics CD-ROM-on felkínálja a forráskódot. Ennek ára csupán a terjesztés költségét (pl. az adathordozó ára, postázási és kezelési költség), és ezt az LG Electronics következő címén e-mailben lehet megrendelni:

Ez az ajánlat a készülék megvásárlásától számított három (3) évig érvényes.
