Termék típusa	Beépített elektromos sütő
Márka	Ardo
Modell	HX010X
Méretek (MxSzxM)	595 x 595 x 550 mm
Sütő űrtartalma	72 L
Súly	30 kg
Tápellátás	230 V ~ 50 Hz
Névleges teljesítmény	2.5 kW
Energiaosztály	A
Funkciók száma	8
Sütési funkciók	Hagyományos, Grill, Ventilátoros, Pizza, Kiolvasztás, Alsó hő, Felső hő, Turbo
Hőmérséklet tartomány	50°C - 250°C
Vezérlés típusa	Gomb + digitális időzítő
Kijelző	LED
Tisztítás típusa	Katalitikus
Üvegrétegek száma (ajtó)	3
Hűtött ajtó funkció	Igen
Gyermekzár	Igen
Belső világítás	Igen
Könnyen tisztítható zománc	Igen
Pótalkatrészek elérhetősége	Pótalkatrészek elérhetők a hivatalos szervizközpontokban
Kézikönyv oldalak	164

Gyakran ismételt kérdések - HX010X Ardo

Hogyan állítsam be a sütő időzítőjét?

Nyomja meg az időzítő gombot, majd használja a gombot a kívánt idő beállításához. Erősítse meg ismét az időzítő gombbal.

Mi a maximális hőmérséklet?

A maximális hőmérséklet a legtöbb funkció esetén 250°C.

Használhatok alumínium fóliát a sütőben?

Igen, de kerülje az alj vagy a fűtőelemek letakarását a tűzveszély elkerülése érdekében.

Hogyan tisztítsam a katalitikus béléseket?

A katalitikus bélések magas hőmérsékleten történő sütés közben tisztítják magukat. Makacs foltok esetén használjon nedves ruhát.

Miért nem melegszik a sütő?

Ellenőrizze a tápellátást, győződjön meg arról, hogy az időzítő be van állítva, és ellenőrizze, hogy a funkcióválasztó nincs '0' állásban.

Hogyan cseréljem ki a sütő izzóját?

Kapcsolja le a feszültséget, távolítsa el az üvegfedelet, és cserélje ki 25W/300°C izzóra. Óvatosan szerelje vissza.

Alkalmas a sütő öntisztításra?

Ez a modell katalitikus tisztítással rendelkezik, nem pirolitikus. A sütés során lebontja a fröccsenéseket.

Mi a garancia időtartama?

A szabványos garancia 2 év háztartási használatra. Kérdezze meg a helyi kereskedőt a részletekért.

Felszerelhető a sütő főzőlap alá?

Igen, amennyiben megfelelő a szellőzés, és a kivágási méretek megegyeznek a kézikönyvben leírtakkal.

Hol találom a sorozatszámot?

A sorozatszám egy adatcímkén található, amely a sütő elülső keretén vagy a sütőtér jobb oldalán van.

HASZNÁLATI ÚTMUTATÓ HX010X Ardo

SZERVIZSZOLGÁLAT ÉS PÓTALKATRÉSZEK

Ezt a készüléket, mielőtt elhagyta a gyárat, szakképzett és specializált szakemberek minőségellenőrzésnek vetették alá és beállították, úgy, hogy a készülék a lehető legjobb eredménnyel működjön.

Minden javítást vagy beállítást, mely ezt követően szükségessé válna, a legnagyobb gondossággal és fi gyelemmel szakképzett személynek kell végeznie.

Ebből az okból kifolyólag az ajánljuk, forduljon mindig a legközelebbi szervizközpontunkhoz megjelölve a márkát, a típust, a gyári számot, a probléma jellegét, és az Ön birtokában levő készülék modelljét. A vonatkozó adatok a készülék oldalán elhelyezett jelzőcímkére vannak nyomtatva, és szerepelnek a kézikönyvben.

Megjegyzés: a lenti üres helyre illessze be a címkét, úgy, hogy ezek az adatok mindig a keze ügyében legyenek.

Ezek az információk lehetővé teszik, hogy a technikus beszerezze a megfelelő pótalkatrészeket, és így garantálja a rendkívül gyors, és célzott beavatkozás elvégzését.

Az eredeti pótalkatrészek és az opcionális kiegészítők csak a mi Szervizszolgálati Központjainkban és engedéllyel rendelkező viszonteladóknál szerezhetők be.

A JELZÓCÍMKE ELHELYEZÉSÉRE SZOLGÁLÓ HELY

HU 1. FONTOS MEGJEGYZÉSEK ÉS ELŐVIGYÁZATOS HASZNÁLAT

A készüléket az EN 60 335-1 és EN 60 335-2-6 európai normák és a vonatkozó módosítások szerint tervezték és gyártották.

A készülék megfelel a lent megjelölt Európai Direktíváknak:

• EK 2006/95 a villamossági biztonságosságról (Kisfeszültségű direktíva).
• EGK 89/336 +92/31 + 93/68, az elektromágneses kompatibilitásról (EMC)

és a jelzőcímkén és a csomagoláson szerepel a

szimbólum.

A sütő kiegészítői, melyek érintkezésbe kerülhetnek az élelmiszerekkel, olyan anyagokból készültek, melyek megfelelnek a 88/12/21 EGK 89/109 direktíva előírásainak.

Ez a termék megfelel az EU 2002/96/EK direktívának.

A készüléken szereplő áthúzott szemétkosár szimbólum azt jelzi, hogy a terméket, élettartamának végén, mivel a háztartási hulladéktól különállóan kell kezelni, elektromos és elektronikus készülékek elkülönített szemétgyűjtő helyére kell szállítani, vagy pedig vissza kell szolgáltatni a viszonteladónak egy ennek megfelelő új készülék megvásárlásakor.

A használó felelős a lejárt élettartamú készülék megfelelő gyűjtőközpontba szállításáért, amit a hulladékokról szóló hatályos jogszabályok szankcionálnak.

A megfelelő, elkülönített szemétgyűjtés a már nem használt készülék ezt követő, újrafelhasználásra, feldolgozására és a környezetvédelemmel összeegyeztethető ártalmatlanítására való irányításáért hozzájárul ahhoz, hogy elkerüljük az esetleges negatív környezeti és egészségügyi hatásokat, illetve elősegíti azoknak az anyagoknak az újrafelhasználását, melyekből a termék áll.

Az elérhető gyűjtőrendszerekről való részletesebb információkért forduljon a helyi hulladék ártalmatlanító szolgálathoz, vagy a bolthoz, melyben a készüléket vásárolta.

A gyártók és az importörök betartják felelősségüket az újrafelhasználásért, a hulladék feldolgozásért, és a környezetvédelemmel összeegyeztethető ártalmatlanításért mind közvetlenül, mind pedig részt vállalva egy közös rendszerben.

1. FONTOS MEGJEGYZÉSEK ÉS ELŐVIGYÁZATOS HASZNÁLAT

Ön megvásárolta egy termékünket, és ezt szívből köszönjük. meg vagyunk arról győződve, hogy ez az új készülék, mely modern, funkcionális és praktikus, és elsőrangú anyagokból gyártották, a lehető legjobban ki fogja kívánalmait elégíteni. Ezt a készüléket könnyű használni, ugyanakkor mielőtt felszerelik és működésbe helyezik, fontos fi gyelmesen elolvasni ezt a könyvecskét, mely útmutatást nyújt a felszerelés, a használat és a karbantartás biztonságosságának terén. Órizze meg ezt az útmutatót a további tanulmányozás céljából.

A Gyártó Cég fenntartja a jogot arra, hogy saját termékein olyan módosításokat hajtson végre, melyeket szükségesnek vagy hasznosnak ítél, a használó érdekében is, anélkül, hogy veszélyeztetné a lényeges működési és biztonsági jellemzőket.

Nem vállalja a felelősséget a jelen használati utasításban szereplő pontatlanságokért, melyeket sajtóhiba vagy átírási hiba okoz.

Megjegyzés: a használati utasításban szereplő ábrák grafi kája kizárólag tájékoztató jellegű.

• A felszerelést és a karbantartást kizárólag szakképzett személyek végezhetik (lásd „6. UTASÍTÁSOK A FELSZERELÓNEK” szakasz).
• A készüléket csak arra a rendeltetésre lehet használni, melyre tervezték, azaz a házi használatú sütésre. A készülék minden egyéb müködtetése helytelen és veszélyes.
• A gyártót nem lehet felelősnek tekinteni a készülék téves használatából, vagy helytelen felszereléséből vagy karbantartásából eredő esetleges dologi vagy személyi károkért.
• Miután eltávolította a külső csomagolást, és a különféle mozgó részek belső csomagolását, győződjön meg a készülék épsegéről. Ha kétség merül fel, ne használja, hanem lépjen érintkezésbe szakképzett szakemberrel.
• A csomagolóanyagok (karton, zsákok, polisztírol, szögek stb.) potenciális veszélyforrást jelentenek, ezért tartsuk távol a gyerekektől.
  A környezet védelmének érdekében az összes felhasznált csomagolóanyag környezetbarát, és újra felhasználható.
• Ez a készülék akkor tekinthető villamos szempontból biztonságosnak, ha az helyesen egy jó földeléshez van csatlakoztatva, amit a hatályos biztonsági előírások betartásával végeznek el. A gyártó minden felelősséget elhárít ezeknek a rendelkezéseknek a fi gyelmen kívül hagyása esetén. Kételyek esetén kérje a berendezés alapos ellenőrzését egy szakképzett szakember részéről.

- Mielött csatlakoztatja a készüléket, ellenőrizze, hogy az adattábla adatai megfelelnek a villamos hálózat adatainak (lásd „5. MÜSZAKI JELLEMZÖK” szakasz).

Bármilyen elektromos készülék használata néhány alapvető szabály betartásával jár:

Ne érjen a készülékhez vizes vagy nedves kézzel.

Ne használja a készüléket mezítláb.

Ne húzza a tápvezetéket azért, hogy a villásdugót kihúzza a csatlakozó aljzatból.

Ne hagyja a készüléket a légköri hatásoknak kitéve (eső, napsugárzás ...).

Ne hagyja, hogy a készüléket felügyelet nélkül gyermekek vagy arra alkalmatlan személyek használják.

• Mielőtt először használja a készüléket, jó, ha üresen zárt ajtóval felmelegíti a maximális hőmérsékletre körülbelül két óra hosszat, abból a célból, hogy megszüntesse a jellegzetes szagot, melyet az üveggyapot szigetelés okoz. Szellőztesse a szobát a művelet alatt.
• A használat alatt és utána a sütő ajtajának üvege, és a hozzáférhető részek nagyon fel lehetnek forrósodva, ezért távol kell tartani a gyermekeket a készüléktől.
• Tartsa jól tisztán a készüléket. Az ételmaradványok tüzveszély kockázatát okozhatják.
• Kerülje el a kikapcsolt sütő használatát ételek, vagy edények tárolására szolgáló helyként. Véletlen bekapcsolódás esetén ez a viselkedés károkat és baleseteket okozhat.
• Ha a készülék közelében levő csatlakozó aljzatot használ, győződjön meg arról, hogy a háztartási gépek vezetékei, melyeket használ, ne érjenek a készülékhez, és elég távol legyenek annak meleg részeitől.
• Miután a készüléket használta, ellenőrizze, hogy az összes kezelőgomb kikapcsolt vagy zárt állásban legyen.
• Mielőtt bármilyen tisztítási vagy karbantartási műveletet végezne, kapcsolja le a készüléket az elektromos táplálási hálózatról.
• Meghibásodás és/vagy rossz működés esetén, kapcsolja ki és kapcsolja le a készüléket az elektromos hálózatról, és ne végezzen rajta illetéktelen beavatkozást. Minden javítást vagy beállítást a legnagyobb gondossággal és fi gyelemmel szakképzett személynek kell végeznie. Ebből az okból kifolyólag az ajánljuk, forduljon a legközelebbi szervizközpontunkhoz megjelölve a probléma jellegét, és az Ön birtokában levő készülék modelljét.

HU 2. A KÉSZÜLÉK LEÍRÁSA

A KEZELÓGOMBOK PANELJÉNEK LEÍRÁSA

A. Váltókapcsoló/termosztát gomb hagyományos sütőhöz
B. Termosztát szabályozó gomb
C. Funkció kiválasztó gomb
D. Termosztát bekapcsolás sárga jelzőfény
E. Perc számláló
F. Időkapcsoló a sütési idővel
G. Elektronikus programozó

A KEZELÓGOMBOK LEÍRÁSA

VÁLTÓKAPCSOLÓ/TERMOSZTÁT GOMB HAGYOMÁNYOS SÜTÖHÖZ (A. hiv.)

A sütő működést úgy állíthatja be, ha a gombot az óramutató járásával megegyező irányban elfordítja:

= A sütő nincs bekapcsolva

= A sütő világításának bekapcsolása, mely az összes funkció alatt bekapcsolva marad

= Sütő hömérséklet beállítás

= Grill fütöelem + nyárs bekapcsolás (*)

= Felsö fütöelem bekapcsolva

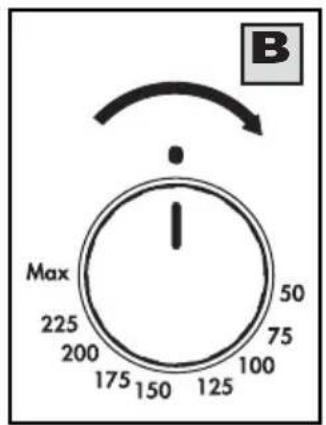

TERMOSZTÁT SZABÁLYOZÓ GOMB A MESTERSÉGES LÉGKEVERÉSÜ SÜTÖKHÖZ (B. hiv.)

A szabályozó gomb óramutató járásával megegyező irányban történő elforgatásával ki lehet választani a hömérséklet értékeket az élelmiszerek megsütéséhez (50°C és Maxi között).

MÜKÖDÉS BEÁLLÍTÓ GOMB HAGYOMÁNYOS SÜTÖHÖZ (C. hiv.)

A szabályozó gomb óramutató járásával megegyező, vagy azzal ellentétes irányba történő elforgatásával az alábbi szimbólumokat kapjuk:

= A sütő nincs bekapcsolva

= Felső és alsó fütöelemek bekapcsolása

= Felsö fütöelem bekapcsolva

= Alsó fütöelem bekapcsolva

= Grill fütöelem + nyárs bekapcsolás (*)

Megjegyzés: A sütő lámpája minden működésnél égve marad.

MÜKÖDÉS BEÁLLÍTÓ GOMB VENTILÁCIÓS SÜTŐHÖZ (C. hiv.)

A szabályozó gomb óramutató járásával megegyező, vagy azzal ellentétes irányba történő elforgatásával az alábbi szimbólumokat kapjuk:

= A sütö nincs bekapcsolva

= A sütő világításának bekapcsolása, mely az összes funkció alatt bekapcsolva marad

= Ventilátor bekapcsolás

= Hátulsó fütőelem bekapcsolása ventilátorral

= Grill fütöelem bekapcsolás

(*) Csak néhány típussal együtt jár, vagy szerelhető be.

MÜKÖDÉS BEÁLLÍTÓ GOMB MULTIFUNKCIONÁLIS SÜTÖHÖZ (C. hiv.)

A szabályozó gomb óramutató járásával megegyező, vagy azzal ellentétes irányba történő elforgatásával az alábbi szimbólumokat kapjuk:

0 = A sütö nincs bekapcsolva

= A sütő világításának bekapcsolása, mely az összes funkció alatt bekapcsolva marad

= Ventilátor bekapcsolás

= Felső és alsó fűtőelemek bekapcsolása

= Felső és alsó fűtőelemek bekapcsolása ventilátorral

= Grill fütöelem + nyárs bekapcsolás (*)

= Grill fütöelem bekapcsolása ventilátorral

(*) Csak néhány típussal együtt jár, vagy szerelhető be

JELZŐFÉNY, MELY A TERMOSZTÁT BEKAPCSOLÓDÁSÁT JELZI (D. hiv.)

Amikor ég, azt jelzi, hogy a sütő, vagy a grill működésben van. A sütő használata közben kialszik, ha a sütő a kiválasztott hőmérsékletet eléri. Sütés közben normális, ha a sárga jelzőfény többször is bekapcsolódik és kialszik, a sütő ismételt felmelegedési folyamata miatt.

IDŐKAPCSOLÓ GOMB (E. hiv.)

A sütési idő beállításához, először húzza fel az időkapcsolót úgy, hogy gombot egy teljes fordulattal elforgatja az óramutató járásával megegyező irányban, majd vissza addig a perc számig, amit be akar állítani. Az időkapcsoló csöng, amikor a beállított idő letelt.

IDŐKAPCSOLÓ A SÜTÉSI IDŐVEL (F. hiv)

Ennek a tartozéknak kettős szerepe van: azt jelzi, mennyi sütési idő telt el, és automatikusan ki is kapcsolja a sütőt. Megjegyzés: Amikor a gomb mutatója a «•» állásban van, a sütő nem működik. Ha programozás nélkül használja a sütőt, ellenőrizze, hogy az időkapcsoló kézi állásban van.

Félautomatikus működés

Miután beállított egy sütést, a sütési idő beállításához először húzza fel az időkapcsolót úgy, hogy egyszer teljesen elfordítja balról jobbra, majd vissza arra a perc számra, melyet be akar állítani, 0-tól 120 percig: a sütő bekapcsolódik. Miután a beprogramozott idő eltelt, egy berregő fog megszólalni, és a sütés vége készülék bekapcsolódik.

Kézi működés

Ha a sütési idő tovább tart, kint 2 óra, vagy ha időkapcsoló nélkül akarja használni a sütöt, fordítsa el a gombot jobbról balra, amíg a mutató a jítzésre kerül.

Amikor az étel megsült, ne felejtse el elfordítani a gomb mutatóját a «•» állásba.

Ezen tartozék a következő funkciókat végzi:

• Óra (beállítható a 2. és 3. gombokkal)
• Időzítő (beállítható az 1. gombbal)
• Sütési idő beállítása (beállítható az 2. gombbal)
• Sütési idő vége beállítása (beállítható az 3. gombbal)
• Kézi vezérlésű üzemmód (beállítható a 2. és 3. gombokkal) beállításai
• Az óra visszaállítása (beállítható az 4. gombbal)
• Az óra előre állítása (beállítható az 5. gombbal)

A digitális kijelző mindig az időt mutatja, de beállítható arra is, hogy a sütési időt vagy a sütési idő végéig történő visszaszámlálást mutassa, egyszerűen a megfelelő gomb lenyomásával.

Figyelmeztetés: Amikor a sütési idő lejár, a program automatikusan kikapcsolja a sütőt (kivéve az időzítő funkciót). Amennyiben a következő alkalommal kézi vezérlésű üzemmódban szeretné a sütőt használni, győződjön meg róla, hogy átállította a sütőt a kézi vezérlés funkcióra (az ehhez szükséges lépéseket lásd az útmutató további részeiben).

Az idő beállítása (0:01-töl 24:00-ig = óó, pp)

Amikor a készüléket először csatlakoztatja az áramforráshoz, vagy egy áramszünetet követően, a kijelzőn egyidejűleg „A” és „0.00” jelek (vagy az áramszünet óta eltelt percek) villognak.

Az idő átállításához nyomja meg egyszerre a 2. és 3. gombot, majd a 4. vagy 5. gombok segítségével állítsa be a pontos időt. Ezek után a kijelzőn megjelenik az „A” jel és világít a manuális üzemmód jel.

Kézi vezérlés

Minden időbeállítás során a program automatikusan a manuális üzemmódot állítja be.

Az egyetlen további eset, amikor ez bekövetkezhet, amikor egy automatikus program befejeződik, vagy ezt a 2. és 3. gombok egyszerre történő lenyomásával törlik.

Ekkor az „A” jel eltűnik, és a bekapcsol.

Az időzítő beállítása (0:01-től 0:59-ig = óó, pp)

Nyomja meg az .1 gombot és állítsa be a kívánt sütési időt a 4. és 5. gombok segítségével; ekkor a ☑el bekapcsol.

A beállított idő intervallum lejártával a. hangjelzés megszólal és a kikapcsol.

Félautomata üzemmód

(sütési idő beállítás 0:01-től 23:59-ig = óó, pp)

Nyomja meg a 2. gombot, és a 4. és 5. gomb segítségével állítsa be a sütési idő hosszát; ekkor mind az „A” jel, mind a

világít. A beállított időpont lejártakor a kapcsol,

az „A” jel villogni kezd, és a hangjelzés megszólal.

Félautomata üzemmód

(sütési idő vége beállítás 0:01-től 23:59-ig = óó, pp)

Nyomja meg a 3. gombot, és az 5. gomb segítségével állítsa be a sütési idő végét; ekkor az „A” jel és a is bekapcsol.

A beállított időpont elérésekor a 📄 kikapcsol, az „A” jel villogni kezd, és a hangjelzés megszólal.

Automata üzemmód (késleltetett indítással)

Elsőként állítsa be a sütési időt („A” jel és bekapcsol) majd állítsa be a sütési idő végét (kikapcsol) az előzőekben leírtak alapján. A sütési periódus kezdetekor a jel ismét bekapcsol. A sütési idő végén a kikapcsol, az „A” jel villogni kezd, és a hangjelzés fi gyelmeztet a sütés befejezésére.

Hangjelzés

A hangjelzés a sütési idő befejezésekor, vagy az időzítő lejártakor szólal meg. Legfeljebb 7 percig tud csörögni. Az ennél korábbi leállításhoz nyomja meg bármelyik funkció gombot.

Program elindítása és ellenőrzése

A program annak beállítása után azonnal elindul. A program beállításainak ellenőrzéséhez nyomja meg a megfelelő gombot.

Program beállítások módosítása vagy törlése

Amennyiben az órán megjelenített idő a beállított sütési idő kezdete és vége közé esik, az automata funkcióban hiba keletkezik, amire a csengő megszólalása és a villogó „A” jel hívja fel az Ön fi gyelmét. Az ilyen beállítási hiba elhárítható a sütési idő hosszának vagy végének módosításával. Bármely programozási beállítás bármikor módosítható elsőként saját program gombjának megnyomásával, majd a 4. és 5. gombok segítségével. A program törléséhez módosítsa a beállított időt „0.00”-ra. A működési idő törlése által a működési idő vége is törlődik és viszont. A sütő ekkor automatikusan lekapcsol és az „A” jel villogni kezd.

ÁLTALÁNOS

A sütő túlmelegedésének elkerülése végett a készülék el van látva egy biztonsági termosztáttal, mely működésbe lép, amikor meghibásodik a fő termosztát. Ebben az esetben az elektromos táplálás ideiglenesen félbeszakad: ne próbálja meg egyedül kijavítani, hanem kapcsolja ki a készüléket, és forduljon a legközelebbi szervizszolgálati központhoz.

Ezenkívül néhány típus rendelkezhet hűtő, vagy tangenciális ventilátorral, melynek az a feladata, hogy hűtse a kezelőgombok panelját, a szabályozó gombokat, a sütő ajtajának a fogantyúját, és az elektromos alkatrészeket.

A sütő üregének a falain barázdálások vannak, melyeket szintnek nevezünk (1. ábra), és amelyekre el lehet helyezni a lent említett kiegészítőket, melyeknek választéka típusról típusra változik (2. ábra):

• sütörács (A)
• sütötepsi vagy cseppgyűjtő tálca (B) (*)
• pizza vagy sütemény sütő tepsi (C)

(*) csak meghatározott változatoknál

MEGJEGYZÉSEK A BIZTONSÁGRÓL

• Ne hagyja a sütőt örizetlenül sütés közben. Ellenőrizze, hogy a gyermekek ne játsszanak a készülékkel.
• A sütő ajtajának kinyitásához mindig a központi részen fogja meg a fogantyút. Ne gyakoroljon az ajtóra túlzott nyomást, mikor nyítva van.
• Ne aggódjon, ha sütés közben víz csapódik le a sütő ajtajára és a sütő belső falaira. Ez nem befolyásolja a sütő működését.
• Amikor kinyílik a sütő ajtaja, vigyázzon a kiáramló forró goz miatt.
• Használat közben a készülék nagyon felmelegszik. Ügyeljen arra, hogy ne érintse meg a sütő belsejében a fűtőelemeket. Használjon konyhakesztyűt az edények sütőbe helyezéséhez, illetve kivételükhöz.
• Amikor kiveszi vagy behelyezi az ételeket a sütőbe, győződjön meg arról, hogy az ízesítőszerek ne essenek le nagy mennyiségben a sütő aljára (ha az olaj vagy zsír túlhevül, könnyen meggyullad).
• Használjon a termosztát szabályozó gomb által jelzett hömérsékleteknek ellenálló edényeket.
• Sütés közben, hogy elkerülje a negatív eredményeket, erőteljesen ajánljuk, hogy ne fedje le a sütő alját vagy a rácsokat alufóliával vagy egyéb anyagokkal. Az edényeket, sütőformákat mindig a sütőrácsra kell helyezni
• Mindig a sütötepsit használja a grillezés közben a húsokból kifolyó lé gyűjtéséhez, ahogy azt a „GYAKORLATI SÜTÉSI TANÁCSOK” szakasz leírja.
• Miután a készüléket használta, ellenőrizze, hogy az összes kezelőgomb kikapcsolt vagy zárt állásban legyen.
• FIGYELEM!!!! A használat alatt és utána a sütő ajtajának üvege, és a hozzáférhető részek nagyon fel lehetnek forrósodva, ezért távol kell tartani a gyermekeket a készüléktől.

FONTOS!!! A sütő és a grill használata közben a sütő ajtajának zárva kell lennie.

MIT TEGYÜNK A BEÜZEMELÉSNÉL

Ellenőrizze, hogy a sütés programozó, ha van, kézi állásban legyen, majd abból a célból, hogy megszüntesse a jellegzetes szagot, melyet az üveggyapot szigetelés okoz, üresen, zárt ajtóval melegítse fel a sütót a maximális hőmérsékletre körülbelül két óra hosszat.

Az egész művelet alatt ne tartózkodjon a szobában, és szellőztessen. Amikor letelt az idő, hagyja lehűlni a készüléket, és tisztítsa ki a belsejét melegvízzel és enyhe tisztítószerrel. Használat előtt mossa el az összes kiegészítő tartozékot (rács, tepsi, sütőtepsi, nyárs,...).

Mielött elvégzi a tisztítást, kapcsolja le a készüléket az elektromos táplálási hálózatról.

A HAGYOMÁNYOS SÜTŐ HASZNÁLATA

HAGYOMÁNYOS SÜTÉS

Fordítsa el a váltókapcsoló gombját (C. hiv.) a jelzésre, és állítsa be a termosztát gombját (B. hiv.) vagy a váltókapcsolót/termosztát gombot (A. hiv.) a kívánt hömérsékletre. Ha előmelegítés történik, várja meg, míg a termosztát sárga jelzőfénye kialszik, mielőtt behelyezi az élelmiszereket. Ennek a funkciónak a kiválasztásakor bekapcsolódik a felső és alsó fűtőelem, melyek felülről és alulról osztják el a hőt az élelmiszereken. Ez a sütési mód alkalmas bármilyen fajta élelmiszerhez (hús, hal, kenyér, pizza, sütemények...).

PIRÍTÁS A FELSŐ FÜTŐELEMMEL

Fordítsa el a váltókapcsoló gombját (C. vagy A. hiv.) a jelzésre, és állítsa be a termosztát gombját (B. hiv.) ha van, a maximális hőmérsékletre. A felső szélső fűtőelem bekapcsolódik, mely közvetlenül az ételre sugározza a hőt. Ez a működés különösen megfelel az étel tetejének enyhe pirításához, vagy kenyérpirításhoz.

SÜTÉS AZ ALSÓ FÜTÖELEMMEL

Fordítsa el a váltókapcsoló gombját (C. hiv.) a jelzésre, és állítsa be a termosztát gombját (B. hiv.) a kívánt hőmérsékletre. Várjon 10 percig, mielőtt behelyezi az ételt. Az alsó fűtőelem be van kapcsolva. Ez a működés különösen alkalmas olyan ételek sütésére, melyek mérséklet felszíni hőt igényelnek (pl. lekváros vagy gyümölcstorták, pirítás) vagy pedig a befejezésre anélkül, hogy elrontaná a már tökéletes pirultságot. Ideális a készételek felmelegítéséhez is.

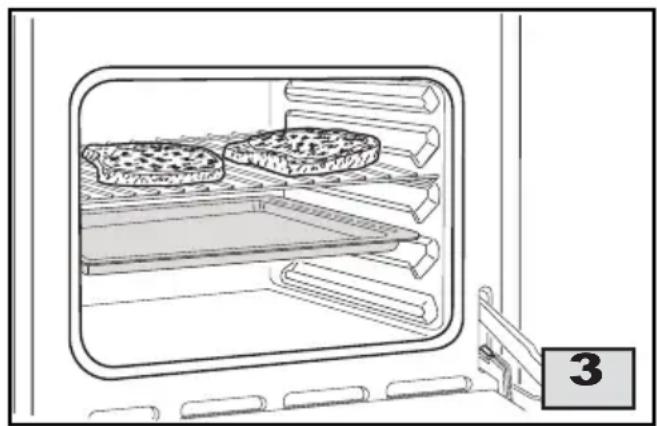

GRILLEZÉS

Fordítsa el a váltókapcsoló gombját (C. vagy A. hiv.) a jelzésre, és állítsa be a termosztát gombját (B. hiv.) ha van, a kívánt hőmérsékletre. Ennek a funkcionak a kiválasztásakor bekapcsolódik a felső középső fűtőelem, mely közvetlenül az élelmiszerekre osztja szét a hőt (3. ábra). A grillezésen kívül fel lehet használni a már megsült élelmiszerek enyhe megpirítására is. A grillel egyidejűleg automatikusan bekapcsolódik a nyárs is, ha van. Mindig a sütőtepsit használja a kifolyó lé gyűjtéséhez, ahogy azt leírja a „GYAKORLATI SÜTÉSI TANÁCSOK” szakasz.

A VENTILÁCIÓS SÜTŐ HASZNÁLATA

FELENGEDÉS SZOBAHÖMÉRSÉKLETEN

Forgassa el a választó gombot (C. hiv.) a szimbólumra, majd helyezze be a felengedni szánt élelmiszert a sütőbe. A kiolvadáshoz szükséges idő az élelmiszer mennyiségétől és fajtájától. Ennek a funkcionak a kiválasztásakor rendszerint csak a ventilátor kapcsolódik be, mely keringésbe hozza a levegőt, mely körbeveszi a fagyasztott élelmiszereket, és nagyon lassan olvasztja fel őket. Különösképpen ajánlott gyümölcsökhöz és édességekhez.

SÜTÉS MESTERSÉGES LÉGKEVERÉSSEL HÁTULSÓ ELLENÁLLÁSSAL

Forgassa el a választó gombot (C. hiv.) a szimbólumra, és állítsa be a termosztát szabályozó gombját (B. hiv.) a kívánt hőmérsékletre.

Ha előmelegítés történik, várja meg, míg a termosztát sárga jelzőfénye kialszik, mielőtt behelyezi az élelmiszereket.

Ennek a funkciónak a kiválasztásakor bekapcsolódik a hátulsó fűtőelem, és a termelt hőt a ventilátor keringésbe hozza. Ezért a hő gyorsan és egyenletesen eléri a sütő üreget, lehetővé téve azt, hogy egyidejűleg több, másmás szinten elhelyezett élelmiszer süssön (4. ábra). Ez a sütési mód különösen megfelel általában a sütemények sütéséhez.

GRILLEZÉS

Forgassa el a választó gombot (C. hiv.) a zimbólumra, és állítsa be a termosztát szabályozó gombját (B. hiv.) a kívánt hömérsékletre.

Ennek a funkcionak a kiválasztásakor bekapcsolódik a felső középső fűtőelem, mely közvetlenül az élelmiszerekre osztja szét a hőt (3. ábra). A grillezésen kívül fel lehet használni a már megsült élelmiszerek enyhe megpirítására is. Mindig a sütötepsit használja a kifolyó lé gyűjtéséhez, ahogy azt leírja a „GYAKORLATI SÜTESI TANÁCSOK” szakasz.

Forgassa el a választó gombot (C. hiv.) a szimbóllumra, majd helyezze be a felengedni szánt élelmiszert a sütőbe. A kiolvadáshoz szükséges idő az élelmiszer mennyiségétől és fajtájától. Ennek a funkcionak a kiválasztásakor rendszerint csak a ventilátor kapcsolódik be, mely keringésbe hozza a levegőt, mely körbeveszi a fagyasztott élelmiszereket, és nagyon lassan olvasztja fel öket. Különösképpen ajánlott gyümölcsökhöz és édességekhez.

HAGYOMÁNYOS SÜTÉS

Forgassa el a választó gombot (C. hiv.) a szimbóllumra, és állítsa be a termosztát szabályozó gombját (B. hiv.) a kívánt hőmérsékletre.

Ha előmelegítés történik, várja meg, míg a termosztát sárga jelzőfénye kialszik, mielőtt behelyezi az élelmiszereket. Ennek a funkciónak a kiválasztásakor bekapcsolódik a felső és alsó fűtőelem, melyek felülről és alulról osztják el a hőt az élelmiszereken. Ez a sütési mód alkalmas bármilyen fajta élelmiszerhez (hús, hal, kenyér, pizza, sütemények...).

MESTERSÉGES HAGYOMÁNYOS SÜTÉS

Forgassa el a választó gombot (C. hiv.) a szimbóllumra, és állítsa be a termosztát szabályozó gombját (B. hiv.) a kívánt hömérsékletre.

Ha előmelegítés történik, várja meg, míg a termosztát sárga jelzőfénye kialszik, mielőtt behelyezi az élelmiszereket. Ennek a funkciónak a kiválasztásakor bekapcsolódik a felső és alsó fűtőelem, és a kisugárzott hőt a ventilátor osztja szét.. Ez a sütési mód különösen ajánlott gyors, és különböző szinteken történő egyidejű sütéshez. sütéshez (4. ábra).

GRILLEZÉS

Forgassa el a választó gombot (C. hiv.) a szimbólu mra, és állítsa be a termosztát szabályozó gombját (B. hiv.) a kívánt hömérsékletre. Ennek a funkcionak a kiválasztásakor bekapcsolódik a felső középső fűtőelem, mely közvetlenül az élelmiszerekre osztja szét a hőt (3. ábra). A grillezésen kívül fel lehet használni a már megsült élelmiszerek enyhe megpirítására is. A grillel egyidejűleg automatikusan bekapcsolódik a nyárs is, ha van. Mindig a sütötepsit használja a kifolyó lé gyűjtéséhez, ahogy azt leírja a „GYAKORLATI SÜTESI TANÁCSOK” szakasz.

GRILLEZÉS MESTERSÉGES LÉGKEVERÉSSEL

Forgassa el a választó gombot (C. hiv.) a szimbóllumra, és állítsa be a termosztát szabályozó gombját (B. hiv.) a 14. oldalon levő táblázatban megjelölt hőmérsékletre.Ennek a funkcionak a kiválasztásakor bekapcsolódik a felső középső fűtőelem, és a kisugárzott hőt a ventilátor osztja szét. Ez a sütési mód különösképpen alkalmas a felső fűtőelem közvetlen kisugárzásának enyhítésére alacsonyabb sütési hőmérsékletek használatával, lehetővé téve az egyenletes és ropogós pirítást. Ideális a sültekhez és csirkéhez. Mindig a sütőtepsit használja a kifolyó lé gyűjtéséhez, ahogy azt leírja a „GYAKORLATI SÜTESI TANÁCSOK” szakasz.

GYAKORLATI SÜTÉSI TANÁCSOK Sütemények és kenyér:

• Mielőtt elkezdi sütemények vagy kenyér sütését, melegítse elő a sütőt legalább 15 percig.
• A sütés alatt a sütő ajtaját nem szabad kinyitni, mert a külső hideg levegő félbeszakítaná a kelést.
• A sütés befejezésekor pihentesse a süteményeket a kikapcsolt sütőben körülbelül 10 percig.
• Ne használja a készülékkel együtt járó zománcozott sütőedényt, vagy a sütőtepsit sütemények sütéséhez.
• Hogyan állapítsuk meg, hogy megsült a sütemény? Körülbelül 5 perccel a sütési idő vége előtt szúrjon bele egy fapálcikát a sütemény legmagasabb részébe. Ha a kihúzott pálcika tiszta, a sütemény megsült.
• Ha a sütemény "lelapul". A következő alkalommal használjon kevesebb folyadékot vagy csökkentse a hőmérsékletet 10°C-kal.
• Ha a sütemény túl száraz.. Egy fogpiszkálóval szúrjon kis lyukakat a süteménybe, és öntsön rá néhány csepp gyümölcslevet vagy alkoholos italt. A következő alkalommal növelje a hömérsékletet 10°C-kal, és csökkentse a sütési időt.
• Ha a sütemény felül túl barna. A következő alkalommal alacsonyabban helyezze el, csökkentse a hömérsékletet, és növelje a sütési időt.
• Ha a sütemény fent megégett. Távolítsa el a megégett részt, és szórja be cukorral, vagy pedig vonja be tejszínhabbal, lekvárral, krémmel stb...
• Ha a sütemény alul túl barna. A következő alkalommal magasabban helyezze el, és csökkentse a hőmérsékletet.
• Ha a kenyér vagy a sütemény kívül jól megsült, de a belseje sületlen. A következő alkalommal használjon kevesebb folyadékot, csökkentse a hömérsékletet, és növelje meg a sütési időt.
• Ha a sütemény nem válik el a formától. Válassza le a süteményt a forma falától egy kés segítségével. Fedje le a süteményt egy nedves ruhával, és fordítsa lefelé a formát. A következő alkalommal kenje jól ki a formát, és szórja be egy kis liszttel vagy zsemlemorzsával is.
• ha a kekszek nem válnak el a tepsitől. Helyezze vissza a tepsit a sütőbe egy kis időre, és szedje ki a kekszeket, mielőtt kihülnek. A következő alkalommal használjon „sütőpapírt” ennek a kellemetlenségnek az elkerülésére.

Első fogások és főételek:

• Ha a főételek sütésekor az idő meghaladja 40 percet, kapcsolja ki a sütőt 10 perccel a sütés vége előtt, és használja ki a megmaradt hőt (energiatakarékosság).
• A sült szaftosabb marad, ha zárt edényben sütik, míg ropogósabbra sül, ha nyitott edényben sütik.
• A fehér húsok, a szárnyasok és a hal általában közepes hőmérsékleteket igényelnek (200°C-nál alacsonyabbat).
• A vörös húsok „véresre” sütése magas hömérsékleteket (magasabbat, mint 200°C), és rövid időtartamokat kíván meg.
• Az ízletes sültek sütéséhez spékelje meg és füszerezze a húst.
• Ha a sült kemény. A következő alkalommal jobban puhítsa meg a húst.
• Ha a sült túl barna felül vagy alul. A következő alkalommal alacsonyabban vagy magasabban helyezze el, csökkentse a hömérsékletet, és növelje a sütési időt.
• A sült nem jól sült át? Vágja szeletekre, rendezze el egy tepsiben a pecsenyelével együtt, és fejezze be a sütést.

Grillezés:

• Kissé olajozza be, és füszerezze grillezés előtt a megsütendő élelmiszereket.
• Mindig a sütötepsit használja a sütés alatt a húsokból kifolyó lé gyűjtéséhez (3. ábra). A víz megakadályozza, hogy a zsírok megégjenek és kellemetlen szagok, továbbá füst keletkezzen. Öntsön hozzá további vizet sütés közben, hogy a víz ne párologjon el túlságosan.
• A sütés felénél fordítsa meg az élelmiszereket.

Az alumínium olyan anyag, mely könnyen korrodálódik ha a sütés alatt az élelmiszerekben levő, vagy hozzájuk adott szerves savakkal (pl. ecet, citrom stb...) érintkezésbe kerül. Ezért azt tanácsoljuk, soha ne támassza közvetlenül az alumínium és zománcozott felületekre a megsütendő élelmiszereket, hanem mindig használjon megfelelő sütőpapírt.

SÜTÖBEN VALÓ SÜTÉSI TÁBLÁZAT

ÉLELMISZEREK	Tömeg kg	Szint száma alulról	TERMÉSZETES LÉGKEVERÉSÜ SÜTÖ		MESTERSÉGES LÉGKEVERÉSÜ SÜTÖ (ventilátor segítségével)		Észrevételek
			Hőmérséklet °C	Sütési idők percekben	Hőmérséklet °C	Sütési idők percekben
HÚSOK							Lábas vagy egyéb sütőedény a sütőrácson
Borjúsült	1	2	200-225	100-120	190	100-120
Marhasült	1	1	200-225	40-50	190	40-50
Sertéssült	1	2	200-225	100-120	190	100-120
Báránysült	1	1	200-225	100-120	190	100-120
VADHÚSOK
Sült nyúl	1	2	200-Max	50-60	200-Max	50
Fácánsült	1	2	200-Max	60-70	200-Max	60
Sült fogoly	1	2	200-Max	50-60	200-Max	50
SZÁRNYASOK
Sültcsirke	1	2	200-225	80-90	190	70-80
Sült pulyka	1	2	200-225	100-120	190	90-110
Kacsasült	1	2	200-225	90-110	190	80-100
HAL
Sült hal	1	2	200	30-35	170-190	25-30
Párolt hal	1	2	175	20-25	160-170	15-20
RAKOTT TÉSZTA
Lasagne	2,5	1	210-225	60-75	225-Max	30-40
Cannelloni	2,5	1	210-225	60-75	225-Max	30-40
PIZZA	1 2 225-Max 25-30 225-Max 20-25
KENYÉR	1 2 225-Max 20-25 220 20
SÜTEMÉNYEK							Sütemény sütő tepsi a sütőrácson
Kekszek általánosságban		2	190	15	170-190	15
Omlós tészta		2	200	20	190-200	20
Piskótatészta 0,8		2	200	40-45	190-200	40-45
TORTÁK							Tortaforma a sütőrácson
Paradicsomi torta	0,8	2	190	52	170-190	45
Gyümölcstorta	0,8	2	200	65	190-200	65
Csokoládétorta	0,8	2	200	45	190-200	45

A táblázatokban szereplő értékek (hőmérsékletek és sütési idők) tájékoztató jellegűek, és a különféle konyhaművészeti szokások alapján változhatnak. A táblázat egyetlen szinten történő sütési időket tárgyal. A mesterséges légkeveréssel (ventilátor segítségével) történő sütéseknél, ha több szintet használ (a rácsokat az 1. és 3. szinten helyezi el) a sütési időket körülbelül 5 ÷ 10 perccel növelni kell.

GRILLSÜTÉSI TÁBLÁZAT

ÉLELMISZEREK	Tömeg kg	Szint száma alulró	TERMÉSZETES LÉGKEVERÉSÜ SÜTO			MESTERSÉGES LÉGKEVERÉSÜ SÜTO (ventilátor segítségével)
			Hőmérséklet °C	Sütési idők percekben		Hőmérséklet 2. oldal	Sütési idők percekben
				1. oldal 2.	oldal 1. oldal
HÚSOK Oldalas Marhaszelet Csirke (félbevágva) (mindkét fél 0,5 kg)	0,500,151	2-32-32-3	225-Max225-Max225-Max	12-15520-25	12-15520-25	200200200	10518	10518
HAL Pisztráng Nyelvhal	0,420,20	2-32-3	225-Max225-Max	1810	1810	200200	107	107
KENYÉR Toast		3 225-Max 2-3 2-3		200 2-3 2-3

A táblázatokban szereplő értékek (hőmérsékletek és sütési idők) tájékoztató jellegűek, és a különféle konyhaművészeti szokások alapján változhatnak. Különösképpen, a húsok grillezésénél ezek az értékek nagymértékben függenek a hús vastagságától és az egyéni ízléstől.

TISZTÍTÁS ÉS KARBANTARTÁS

• Bármilyen karbantartási vagy tisztítási munkát kíván végezni, kapcsolja le a berendezést az elektromos hálózatról.
  • Gözzel ne tisztítsa ezt a berendezést.
• Ne mossa le a berendezés részeit, ha még melegek
• Soha ne használjon karcoló hatású porokat, szivacsokat, vagy maró hatású spray anyagokat.
• Ne hagyja, hogy ecet, kávé, sós víz vagy citrom, illetve paradicsomlé maradjon a felületeken.

KÜLSÖ RÉSZEK

A sütő borításának összes részét (rozsdamentes acél, oldalsó panelek, üvegajtó) gyakran tisztítani kell enyhe tisztítószerrel és kevés vízzel, majd pedig le kell törölni egy puha ronggyal.

Ne használjon durva vagy karcoló hatású anyagokat vagy éles fém kaparókat a sütő üvegajtajának tisztításához, mivel az üveg karcolódását, illetve betörését okozhatják.

A festett vagy rozsdamentes acél felületeken ne használjon aromás vagy alifás oldószereket a foltok vagy tapadós címkék eltávolításához.

A SÜTÖ BELSÖ RÉSZEI

Ajánlatos a sütőt minden használat után tisztítani, hogy eltűnjenek a sütés, a zsír vagy a cukor maradványai, amelyek a további sütések során megéghetnek és eltávolíthatatlan foltokat, lerakódásokat és kellemetlen szagokat okozhatnak. A tisztítást mindig langyos sütővel szappanos vízzel végezzük, és ügyeljünk arra, hogy a falakat tökéletesen öblítsük le és szárítsuk meg. Mossuk el mindig a felhasznált kiegészítőket is.

Ne spriccelje le vagy ne mossa le az elektromos ellenállásokat vagy a termosztát gömbjét savas alapú tisztítószerrel (ellenőrizze a tájékoztató címkét az Ön által használt terméken). A gyártót nem lehet felelösnek tekinteni a helytelen tisztításból eredő esetleges károkért.

A SÜTŐ ELEJÉNEK TÖMÍTÉSE

A sütő elejének tömítése szigetelési funkciót biztosít, így garantálja a sütő helyes működését. Tanácsoljuk, hogy:

• úgy tisztítsa meg, hogy elkerüli karcolást okozó tárgyak vagy tisztítószerek használatát.
• idönként ellenőrizze állapotát.

Ha a tömítés kemény lett vagy károsodott, forduljon a legközelebbi szervizszolgálati központhoz, és kerülje el a sütő használatát, amíg meg nem javítják.

A SÜTÖ LÁMPÁJÁNAK CSERÉJE (5. ábra)

Figyelem!! Áramütés kockázata miatt ellenőrizze, hogy a berendezés ki van kapcsolva, mielőtt izzót cserél.

Abban az esetben ha a sütő lámpáját (L) ki kellene cserélni, annak a 16. oldalon megjelölt jellemzőkkel kell rendelkeznie, és ellenállónak kell lennie a magas hőmérsékleteknek (300°C).

Forgassa el az óramutató járásával ellentétes irányban az üveg védőburát (C), és cserélje ki a lámpát. Szerelje vissza a burát, és ügyeljen, hogy a mélyedéseket a rögzítő nyelvekbe illessze, és forgassa el az óramutató járásával megegyező irányban.

Néhány működésbeli probléma függhet egyszerű karbantartási műveletektől vagy feledékenységtől, és könnyen meg lehet őket oldani a szervizszolgálat beavatkozása nélkül.

PROBLÉMA	MEGOLDÁS
A sütő nem működik	Ellenőrizze, hogy a tápvezeték villásdugója be legyen dugvaEllenőrizze, hogy a szabályozó gombok helyesen be vannak állítva a sütéshez, és a programozó, vagy időkapcsoló, ha van, kézi állásban legyen, majd ismételje meg a használati utasításban megjelölt műveleteketEllenőrizze az elektromos berendezés biztonsági megszakítóit (biztosíték) Ha a meghibásodás a berendezést érinti, forduljon villanyszerelőhöz.
Használat közben nem gyullad ki újra a termosztát jelzőfénye	Forgassa a termosztát gombját magasabb hőmérsékletreFordítsa a kapcsolót egy másik funkcióra
Nem gyullad ki a sütő belső világítása	Fordítsa a kapcsolót egy másik funkcióraEllenőrizze, hogy a sütő lámpája jól be van csavarvaVásároljon egy szervizszolgálati központunknál egy lámpát magas hőmérsékletekhez, és szerelje be a 15 oldalon megadott utasítások szerint.

5. TMÜSZAKI JELLEMZÖK

A BEÉPÍTÉSI ÜREG MINIMÁLIS MÉRETEI (6. ábra)

magasság mm	szélesség mm	mélység mm	térfogat dm3
570	560	550	53

AZ ELEKTROMOS ALKATRÉSZEK TELJESÍTMÉNYE

Leírás	Névleges adatok
sütő alsó ellenállás	1400 W
sütő-grill felső ellenállás	700+1800 W
sütő hátulsó ellenállás	2000 W
grill ellenállás	1800 W
a sütő lámpája	15 W - E 14 - T300
tangenciális ventilátor	18..22 W
motoros szellőztetőgép	25..29 W
tápvezeték	H05 RR-F 3x 1.5 mm ^2

MÜSZAKI INFORMÁCIÓK

Az ebben a részben felsorolt szereléseket és karbantartásokat kizárólag szakképzett személy végezheti el.

A gyártót nem lehet felelösnek tekinteni az esetleges dologi vagy személyi károkért, melyek a készülék helytelen felszereléséből erednek.

• Miután eltávolította a külső csomagolást, és a különféle mozgó részek belső csomagolását, győződjön meg a készülék épsegéről. Ha kétség merül fel, ne használja a készüléket, hanem lépjen érintkezésbe a legközelebbi szervizszolgálati központtal.
• Néhány alkatrészt műanyag védőborítással van felszerelve a készülékre. Ezt a védőborítást feltétlenül el kell távolítani a készülék használata előtt. Tanácsoljuk, vágja be a borítást a szélein egy éles pengével, vagy egyszerűen egy tű hegyével.
• Soha ne használja a sütő ajtajának fogantyúját a készülék felemeléséhez vagy húzásához.

A csomagolóanyagok (karton, zsákok, polisztírol, szögek stb.) potenciális veszélyforrást jelentenek, ezért tartsuk távol a gyerekektől. A környezet tiszteletben tartása érdekében az összes csomagolóanyag környezetbarát és újra felhasználható (a fadarabok nincsenek vegyszerrel kezelve). A kartonok 80%-tól 100%-ig újrahasznosított papírból vannak. A zsákok polietilénből (PE), a pántok polipropilénből (PP), és a kitöltő anyag polisztírolból (PS) van, klór-fl uor-karbidok nélkül. A kezelés és az újrafelhasználás során az alapanyagokat meg lehet takarítani, és a szemét mennyiségét csökkenteni lehet. Az újrafelhasználás végett a csomagolóanyagot vissza lehet vinni a kereskedőhöz, ahol a készüléket vásárolta, vagy egy szemétgyűjtő központba. Legyen szíves elkérni a címet a helyi önkormányzatnál.

TANÁCSOK

• A készülékkel szomszédos és az azt körülvevő falaknak egy 70 K túlmelegedésnek kell ellenállnia.
• A ragasztónak, mely a réteges műanyagot a burkolóbútorhoz ragasztja, 150°C-nál nem alacsonyabb hőmérsékleteknek kell ellenállnia, hogy maga a bevonat ne váljon le.

A SÜTŐ BEHELYEZÉSE ÉS RÖGZÍTÉSE

A sütöt be lehet illeszteni egy függőleges burkolóbútorba,, vagy egy alap bútorba, ezeken a beépítéshez nyílást vágva úgy, ahogy azt a 6. ábra mutatja.

Abból a célból, hogy biztosítsa a készülék megfelelő szellőzését, távolítsa el az alap bútor hátulsó falát, vagy vágjon nyílást (A), ahogy az a 6. ábrán szerepel.

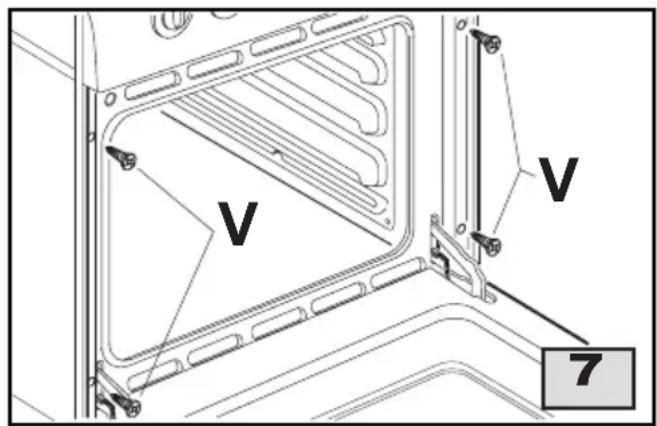

Helyezze be a bútor nyílásába a sütőt, és rögzítse a megfelelő csavarokkal (V) (7. ábra).

A sütőnek egy olyan felületen kell nyugodnia, mely megtartja a magának a sütőnek a súlyát, mivel a csavarokkal történő rögzítés csak azért szükséges, hogy a sütő ne jöjjön ki a bútorból.

AZ ÁRAM BEKÖTÉSE

Az áram bekötését a hatályos előírásoknak és törvényi rendelkezéseknek megfelelően kell elvégezni.

Mielőtt elvégzi a bekötést, ellenőrizze, hogy:

• A berendezés és a csatlakozó aljzatok elektromos teljesítménye megfelelő legyen, a teljesítmény fel van tüntetve a sütőnek az oldalán elhelyezett jelzőcímkéjén, és a hozzátartozó használati utasításban.
• A csatlakozó aljzat vagy a berendezés el legyen látva hatékony földeléssel a jelenleg hatályos előírásoknak és törvényi rendelkezéseknek megfelelően. A gyártó minden felelősséget elhárít ezeknek a rendelkezéseknek a fi gyelmen kívül hagyása esetén.
• A felhasznált omnipoláris dugónak vagy kapcsolónak könnyen elérhetőnek kell lenni a beszerelt készülék mellett.

Amikor az elektromos hálózathoz csatlakoztatás csatlakozó aljzattal történik:

- Ha nincs rajta, szereljen a tápvezetékre egy, a jelzőcímkén szereplő terheléshez alkalmas, szabványosított villásdugót. Kösse be a vezetékeket ügyelve arra, hogy betartsa a lent megjelölt megfeleléseket, és a földvezetéket hosszabbnak tartsa a fázis vezetékekhez képest:

betü L (fázis) = barna színű vezeték

betű N (nullavezeték) = kék színű vezeték

szimbólum ⊕ (föld) = sárgászöld színű vezeték

• A tápvezetéket úgy kell elhelyezni, hogy egyetlen ponton se érjen el egy 75°C-os túlmelegedést.
• Ne használjon a csatlakoztatáshoz redukciókat, adaptereket, söntöket, amennyiben hamis érintkezéseket hozhatnak létre, az ebből eredő veszélyes túlhevülésekkel.

Amikor a csatlakoztatás közvetlenül az elektromos hálózathoz történik:

- Helyezzen a készülék és a hálózat közé egy omnipoláris megszakítót, mely a készülék terheléséhez van méretezve, az érintkezések között 3 mm minimális nyílással. Ne felejtse el, hogy a földvezetéket nem szakíthatja meg megszakító.

KARBANTARTÁS

Mielött bármilyen cserét végezne, erőteljesen ajánljuk, hogy áramtalanítsa a készüléket.

AZ ELEKTROMOS ALKATRÉSZEK CSERÉJE

• A sütő lámpájának cseréjéhez lásd 15. oldal.
• A többi elektromos alkatrészhez történő hozzáféréshez elkerülhetetlen a sütő kivétele a helyéről a csavarok (V) kicsavarozásával (7. ábra). Asütőegyszerű kivételével közvetlenül beavatkozást lehet végezni a kapcsolólécen (8. ábra).
• A tápvezeték cseréjének esetén a földvezetéket hagyja hosszabbra a fázis vezetékekhez képest, ezenkívül be kell tartani „AZ ÁRAM BEKÖTÉSE” szakaszban szereplő utasításokat.
• Vegye le a hátulsó védőburkolatot (Q) ahhoz, hogy hozzáférjen a reduktoros motorhoz, az ellenállásokhoz, a hömérséklet korlátozóhoz és a lámpa tartóhoz (8. ábra).
• A lámpa tartó (P) (5. ábra), kicseréléséhez csavarozza ki az üveg védőburát, és feszítse ki egy csavarhúzóval a rögzítő rugók hegyét (M), és húzza kifelé irányítva a lámpa tartót a sütőből.
• A termosztát, a kommutátor, a programozó és a jelzőfények cseréjéhez vegye le a védődobozt (S) (8. ábra). Távolítsa el a szabályozó gombokat, majd csavarozza ki az alattuk levő csavarokat, hogy szabaddá tegye a kicserélendő alkatrészeket.
