KORISNIČKI PRIRUČNIK ST-80 SE ORTOFON
ST-80 SE
Instruction manual

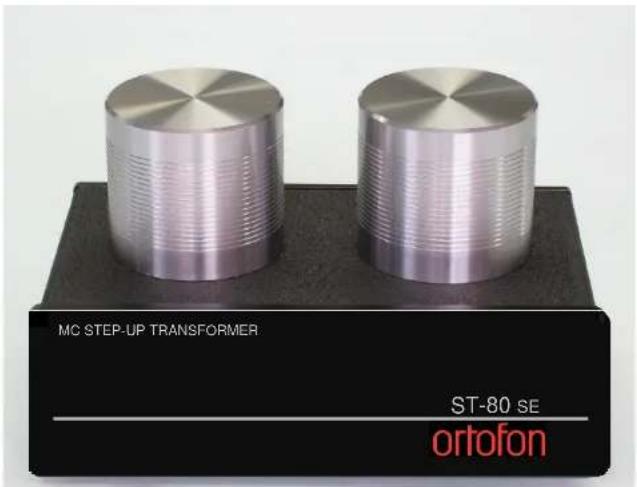

Ortofon MC Step-Up transformer
ortofon
accuracy in sound

Ortofon A/S | Stavangervej 9, 4900 Nakskov, Denmark | www.ortofon.com

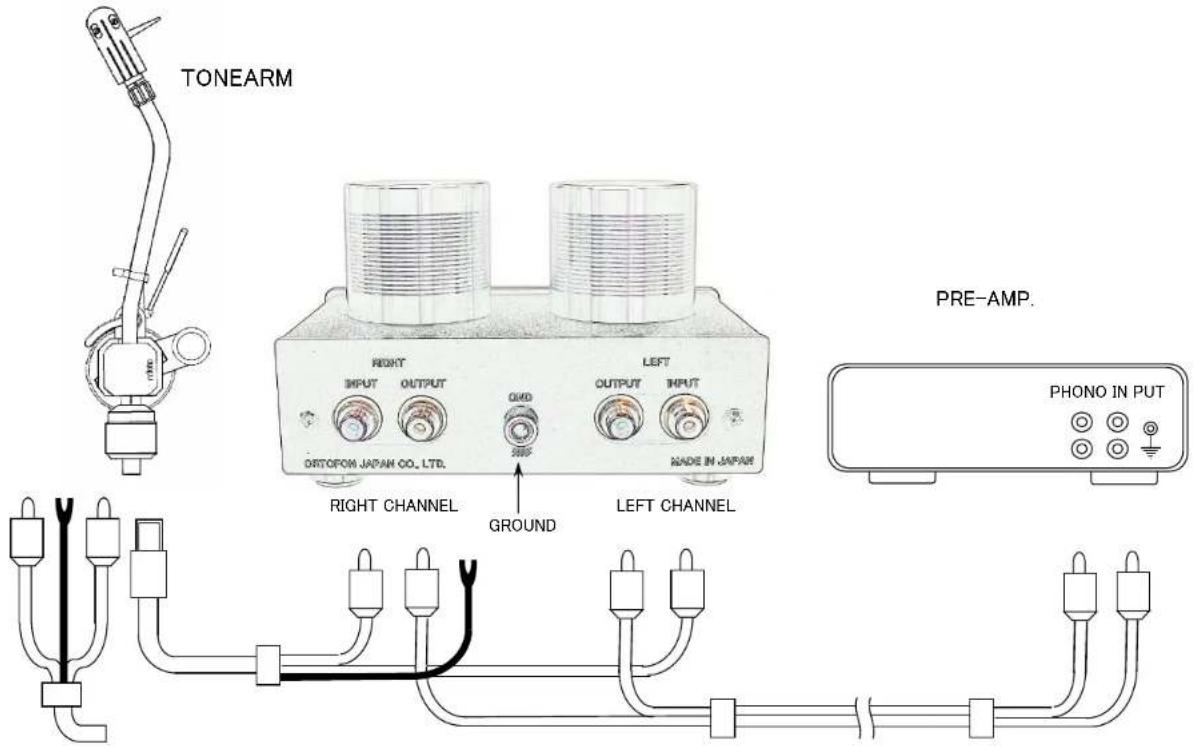

Cable connections

INPUT PHONO-CABLE
OUTPUT CABLE

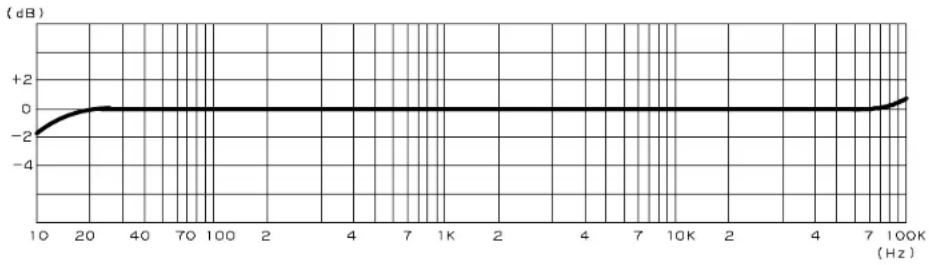

Frequency response

line
| Frequency (Hz) | Value (dB) | | -------------- | ---------- | | 10 | -2 | | 20 | 0 | | 40 | 0 | | 70 | 0 | | 100 | 0 | | 2 | 0 | | 4 | 0 | | 7 | 0 | | 1K | 0 | | 2K | 0 | | 4K | 0 | | 7K | 0 | | 10K | 0 | | 2K | 0 | | 4K | 0 | | 7K | 0 | | 100K | +2 |Specifications
(MM Position)
Through Connection Inside
(MC Position)
Frequency Response: 10 \~ 100kHz (+0.5dB -2.5dB)
Gain: 27dB (47kΩ/1kHz)
Input Impedance: 2Ω \~ 6Ω
Load Impedance: >47kΩ
Channel Balance: <0.5dB
Channel Separation: >90dB (1kHz)
Dimension: 153 W x 95 H x 110 D mm
Weight: 1.36kg
