1. Введение

Общие сведения

В настоящем каталоге представлены погружные рециркуляционные насосы Grundfos, типа SRG.

Exterior view of a metallic industrial fan or compressor unit (no visible text or symbols)

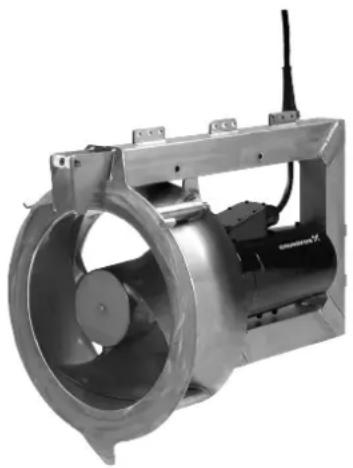

Рис. 1 SRG

TM06 2762 4514

Погружные рециркуляционные насосы компании Grundfos предназначены для перекачивания жидкостей с низкой или средней вязкостью.

Насосы подходят для присоединения к трубопроводам с диаметрами DN 300, DN 500 и DN 800 и оборудованы электродвигателями мощностью от 0,8 до 24 кВт.

Насосы снабжены асинхронными двигателями с короткозамкнутым ротором, планетарным редуктором и рабочим колесом из литой нержавеющей стали, прочным и коррозионностойким.

Пространственное моделирование при разработке оптимизированной конструкции проточной части насосов позволило обеспечить высокий КПД.

Применение

Рециркуляционные насосы SRG Grundfos предназначены для перекачивания активного ила из одного резервуара в другой на станциях очистки сточных вод, а также для других целей, когда требуется большая подача при незначительном напоре.

Конструктивные особенности

• Прочная компактная конструкция редуктора для обеспечения высоких гидродинамических характеристик;
• встроенная термозащита и защита от перегрузки;
  • встроенный датчик утечки;
  • литое рабочее колесо из нержавеющей стали;
  • высокий уровень самоочищения.

Режим работы

• Непрерывная работа при полностью погруженном насосе;
  • периодическая работа (макс. 20 пусков в час).

2. Расшифровка типового обозначения

Типовое обозначение

Код	Пример SRG 70 30. 814. 25. 5. 1В.
SRG	Тип насосаПогружной рециркуляционный насос
70	Мощность на валу электродвигателя, P2Код из типового обозначения/10 кВт7,0 кВт
30	Диаметр рабочего колеса30 см
814	Частота вращения рабочего колеса 814 мин^-1
25	Угол наклона лопатки 25^
[ ]	ВзрывозащитаНасос в стандартном невзрывозащищенном исполнении
5	Частота50 Гц
0B	Напряжение питания и схема включения при пуске400-415 В, прямой пуск
1B	400-415 В, "звезда-треугольник"
0Z	Нестандартное, прямой пуск
1Z	Нестандартное, "звезда-треугольник"
[ ]	ПоколениеПервое поколениеА Второе поколениеВ Третье поколение

Фирменная табличка

Фирменная табличка крепится к корпусу электродвигателя. Указанная в табличке информация необходима для заказа запасных частей.

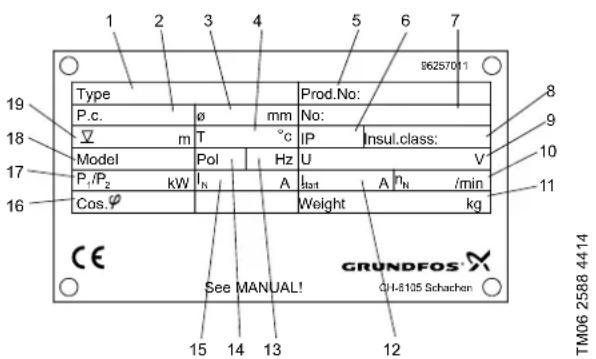

Рис. 2 Фирменная табличка

Поз.	Наименование
1	Типовое обозначение
2	Производственный код
3	Диаметр рабочего колеса
4	Температура жидкости
5	Номер продукта
6	Степень защиты
7	Серийный номер
8	Класс изоляции
9	Номинальное напряжение
10	Номинальная частота вращения (рабочего колеса)
11	Масса
12	Пусковой ток
13	Частота
14	Число полюсов
15	Номинальный ток
16	Коэффициент мощности
17	Мощность P1/P2 электродвигателя
18	Модель
19	Макс. глубина установки

Дополнительная фирменная табличка с техническими данными, поставляемая с насосом, должна крепиться на видном месте рядом с оборудованием.

3. Описание изделия

Технические особенности

Описания, приведенные ниже, связаны с основными компонентами изделий. Выпускаются следующие варианты изделия. См. раздел Исполнения на стр. 19.

Электродвигатель

Насос оборудован 2- или 4-полюсным асинхронным электродвигателем с короткозамкнутым ротором. Электромагнитные компоненты, такие как обмотки статора и ротор, соответствуют уровню эффективности IE3 стандарта IEC 60034-30. Ротор опирается на 2 однорядных шариковых подшипника.

Редуктор

Между электродвигателем и рабочим колесом устанавливается планетарный редуктор. Редуктор насоса - одноступенчатый. Вал редуктора опирается на два раздельных подшипника с коническими роликами. Такая конструкция гарантирует, что ни продольные, ни радиальные усилия от рабочего колеса не передаются ни на шестерни редуктора, ни на подшипники двигателя. Редуктор заполнен маслом, а шестерни усилены для обеспечения длительного срока службы. В корпусе редуктора установлен датчик наличия водь в масле, который можно подключить к внешнему реле для подачи аварийного сигнала или отключения двигателя в случае попадания воды. Информация об объеме, типе масла и интервалах замены масла представлена в Паспорте, Руководстве по монтажу и эксплуатации.

Подшипники

Электродвигатель: однорядные шарикоподшипники. Редуктор: конические роликовые подшипники.

Уплотнение вала

Для предотвращения попадания окружающей жидкости насос снабжен многоступенчатой системой уплотнений. Первое уплотнение установлено позади рабочего колеса и помещено внутри редуктора, внутрь которого полностью входит вал. Это первичное уплотнение состоит из лабиринтного уплотнения, двух манжетных уплотнений из фторполимера на износостойкой керамической основе и торцевого уплотнения вала. Вторичное уплотнение является механическим уплотнением вала и располагается между редуктором и двигателем.

	Уплотнение вала	Уплотнение между редуктором и двигателем
SRG.xx30SRG.35.50	Два манжетных уплотнения и торцевое уплотнение вала, SIC/SiC*	Торцевое уплотнение вала, графит / алоксит
Другие насосы SRG	Два манжетных уплотнения и торцевое уплотнение вала, карбид вольфрама / карбид вольфрама

* SiC: Карбид кремния.

Рабочее колесо

Литое трёхлопастное самоочищающееся рабочее колесо из нержавеющей стали.

Кабель и кабельный ввод

Водонепроницаемый кабельный ввод гарантирует герметичность при уровне погружения до 20 м. Кабельный ввод уплотнен двумя слоями упругой резины с зажимным кольцом.

На заводе устанавливается 6-проводной кабель, который позволяет подключать двигатели для пуска по схеме "звезда - треугольник".

Стандартные типы кабелей	Размеры	Наружный диаметр [мм]
S1BN8-F 11G1.5 11 x 1,5 мм	^2	17
S1BN8-F 11G2.5 11 x 2,5 мм	^2	21
H07RN-F 7G4 + 4 x 1 7 x 4 мм	^2 + 4 x 1 мм ^2	21

Необходимый для каждого изделия тип кабеля указан в таблицах в разделе Технические данные на стр. 28.

Датчики

По стандарту семейство SRG снабжено следующими компонентами:

• Три термовыключателя (РТО)
- датчик наличия воды в масле, встроенный в редуктор.

Для датчика наличия воды в масле требуется реле ALR-20/A-Ex. См. раздел Датчик воды в масле на стр. 7.

Способ пуска

Непрерывный режим работы

Во всём диапазоне мощностей рекомендуется пуск по схеме "звезда-треугольник", устройство плавного пуска или преобразователь частоты.

Повторно-кратковременный режим эксплуатации

Используйте пуск по схеме "звезда - треугольник", устройство плавного пуска или преобразователь частоты.

Схемы электрических подключений

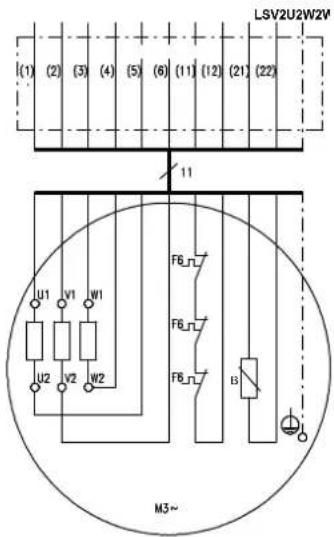

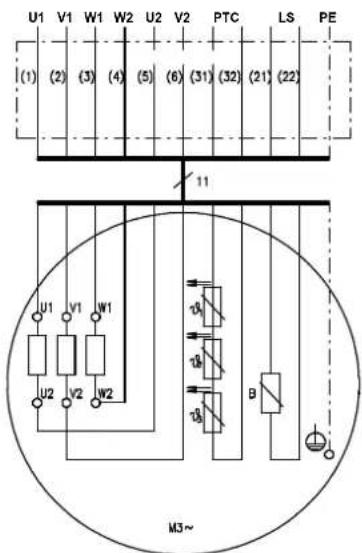

Рис. 3 Три термовыключателя (РТО)

TM02 4940 3308

Клеммы	Описание
1, 2, 3, 4, 5, 6	Выводы трёх обмоток статора (U1, U2, V1, V2, W1, W2)
11, 12 Термовыключатели (F6)
21, 22	Датчик утечки в редукторе (B). См. раздел Датчик воды в масле на стр. 7.

Рис. 4 Три терморезистора (датчики РТС)

TM02 4932 2002

Клеммы	Описание
1, 2, 3, 4, 5, 6	Выводы трёх обмоток статора (U1, U2, V1, V2, W1, W2)
31, 32	Датчики РТС в соответствии со стандартом DIN 44081 (∅1, ∅2, ∅3)
21, 22	Датчик утечки в редукторе (В). См. раздел Датчик воды в масле на стр. 7.

Датчик воды в масле

Контроль проникновения воды в редуктор осуществляется при помощи датчика наличия воды в масле, установленного в редуктор или корпус уплотнения вала. Посредством внешнего реле датчик инициирует аварийный сигнал и/или отключает электродвигатель.

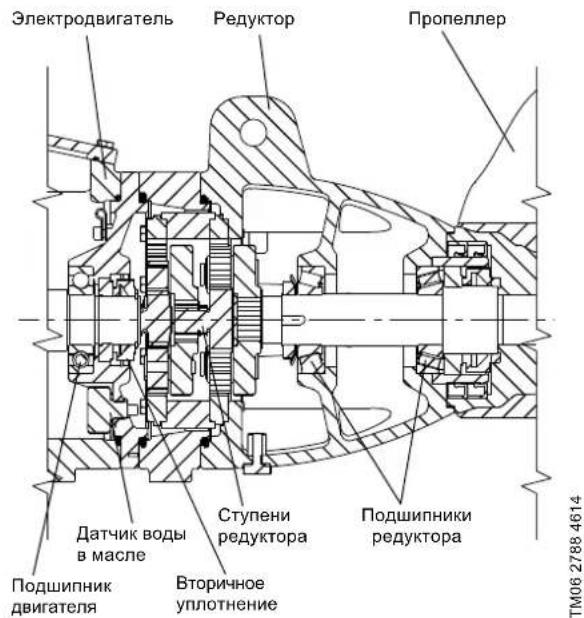

Рис. 5 Редуктор

Рекомендуется подключить датчик к реле. Следует использовать реле Grundfos типа ALR-20/ A-Ex, поставляемое как дополнительная принадлежность. См. раздел Принадлежности на стр. 52.

Примечание: Не допускается проверка датчика наличия воды в масле с применением омметра или другого контрольно-измерительного прибора, т.к. он является электронным компонентом.

Реле ALR-20/A-Ex

TM03 2060 3505

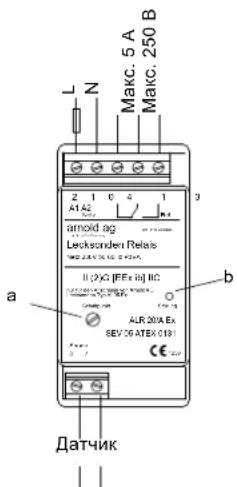

Рис. 6 Реле ALR-20/A-Ex

Параметры реле ALR-20/A-Ex указаны в разделе Размеры, принадлежности на стр. 25.

Настройки

Чувствительность реле ALR-20/A-Ex можно проверить следующим образом:

1. Поворачивайте регулировочный винт (a) до тех пор, пока не загорится индикатор реле (b). См. рис. 6.
2. После этого поворачивайте регулировочный винт в обратном направлении до тех пор, пока индикатор не погаснет.
3. Поверните регулировочный винт еще на 60° в том же направлении, что на этапе 2.
   Примечание: Макс. длина кабеля между реле и мешалкой / образователем потока составляет 50 м. При наличии внешнего аварийного индикатора его следует подключать к беспотенциальному выходу, клеммы 1 и 3 или 4.

Питание от сети, клеммы 2 и 10
Номинальное рабочее напряжение:	230 В перем.тока
Допустимое отклонение напряжения:	- 15/+ 10 %
Частота: 50-60 Гц
Потребляемая мощность:	Прибл. 3 BA
Трансформатор питания:	В соответствии с требованиями соответствия VDE 0551, VDE и SEV.

Релейный выход, клеммы 4, 1 и 3
Макс. переключающее напряжение:	250 В перем. тока /24 В пост. тока
Макс. переключающий ток:	5 А
Макс. мощность переключения:	100 ВА / 100 Вт

Дополнительную информацию можно найти в технических данных на ALR 20/A Ex.

Рабочие жидкости

Значение pH:	4-10
Температура жидкости:	5-40 °C
Макс. плотность жидкости:	1060 кг/м^3
Максимальная динамическая вязкость:	500 мПа·с
Максимальное содержание твёрдых веществ:	1,5 %
Концентрация хлоридов:	Нержавеющая сталь DIN W.-Nr.1.4301: ≤ 200 мг/л

Звуковое давление

Уровень звукового давления насоса не превышает 70 дБ(А).

Типовой ряд электродвигателей

Тип насоса	Напряжение питания	Мощность на валу электродвигателя [кВт]	Число полюсов
SRG.08.30.526.08	400-415 В Y	0,8	2
SRG.10.30.606.08	400-415 В Y	1,0
SRG.13.30.678.08	400-415 В Y	1,3
SRG.16.30.745.08	400-415 В Y	1,6
SRG.18.30.806.08	400-415 В Y	1,8
SRG.30.30.517.25	400-415 В D	3,0
SRG.40.30.593.25	400-415 В D	4,0
SRG.50.30.684.25	400-415 В D	5,0
SRG.60.30.752.25	400-415 В D	6,0
SRG.70.30.814.25	400-415 В D	7,0
SRG.35.50.257.27	400-415 В D	3,5	4
SRG.50.50.291.27	400-415 В D	5,0
SRG.65.50.343.27	400-415 В D	6,5
SRG.80.50.378.27	400-415 В D	8,0
SRG.100.50.412.27	400-415 В D	10,0
SRG.70.80.263.11	400-415 В D	7,0
SRG.100.80.303.11	400-415В D	10,0
SRG.120.80.323.11	400-415 В D	12,0
SRG.130.80.340.11	400-415 В D	13,0
SRG.160.80.355.11	400-415 В D	16,0
SRG.130.80.375.11	400-415 В D	13,0
SRG.200.80.388.11	400-415 В D	20,0
SRG.240.80.417.11	400-415 В D	24,0

4. Подбор оборудования

Заказ рециркуляционного насоса

Чтобы сделать заказ, необходимо указать номера следующих продуктов:

• рециркуляционный насос SRG (стандартное исполнение);
• специальные исполнения насоса (опция);
• принадлежности для монтажа;
• электрооборудование, реле датчика утечки и преобразователь частоты.

Стандартный насос

Пример того, что входит в заказ стандартного насоса SRG:

• рециркуляционный насос с двигателем, редуктором, рабочим колесом и рамой насоса
- кабель длиной 10 или 15 м (разные номера продуктов с кабелем разной длины)
- лакокрасочное покрытие черного цвета, NCS9000N, толщина 450 мкм
- три термовыключателя (РТО), по одному в каждой обмотке двигателя
- датчик наличия воды в масле, встроенный в редуктор.

Примечание: В приложении Grundfos Product Center можно найти характеристики изделий путем ввода обозначения типа, например, SRG.30.30.517.25.

Исполнения

Если требуется более длинный кабель или взрывозащищённое исполнение, то это уже выходит за рамки стандартного насоса. Перечень исполнений можно найти в разделе Исполнения на стр. 19.

Принадлежности

Чтобы правильно выбрать принадлежности, см. раздел Принадлежности на стр. 84.

Примечание: Принадлежности не монтируются на заводе.

Реле

С насосами SRP может использоваться реле ALR-20/A Ex (заказывается отдельно).

Выбор насоса SRG

Руководство по подбору приводится только в качестве рекомендаций. Для получения более подробной информации обратитесь в компанию Grundfos. Диаграммы характеристик для подбора насосов SRG Grundfos получены с учётом следующих данных:

• описание системы и план-монтаж
  • расход, Q, n/c
  • геодезический напор, H_geo ( H_geo = H_2 - H_1 ), м.

Примечание: В отличие от обычных насосов сточных вод потеря напора рециркуляционных насосов оказывает значительное влияние на суммарный напор и должна учитываться.

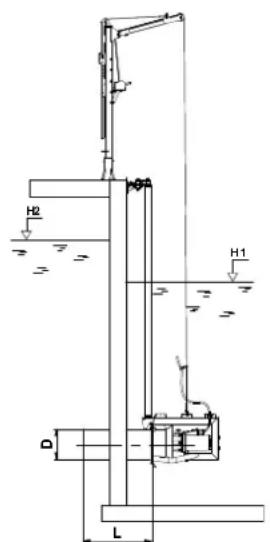

Рис. 7 План-схема системы

TM03 0571 3408

На основании плана-схемы системы можно рассчитать потери напора.

Обозначения

Обозначения, используемые в расчётах на следующих страницах:

A	= Площадь
D	= Внутренний диаметр трубопровода
L	= Длина трубопровода
g	= Ускорение свободного падения (9,81 м/с^2)
H	= Полный напор насоса
H_1	= Уровень жидкости в резервуаре 1
H_2	= Уровень жидкости в резервуаре 2
H_f	= Потери напора на трение
H_geo	= Геодезический напор
H_cист	= Потери напора в системе
H_J	= Потери напора в трубах
H_Jn	= Потери напора в арматуре и системе
H_apm	= Потери напора в клапанах(данные поставщика - обычно от 0,05 до 0,5 м)
Q	= Расход
V	= Скорость потока
δ	= Коэффициент потерь V = [M^3/c]A [M^2]

Уравнения

$$ \begin{array}{l} \mathrm{H} _ {\mathrm{f}} \quad = \mathrm{H} _ {\text { geo }} + \mathrm{H} _ {\text { сист }} \ H _ {C H C T} = H _ {a p M} + \Sigma H _ {J n} + H _ {J} \ \end{array} $$

Площадь поперечного сечения труб

DN	Площадь [ m^2 ]
300	0,0707
400	0,1257
500	0,1963
600	0,2827
700	0,3848
800	0,5027

Номограмма для определения потерь напора в трубопроводе

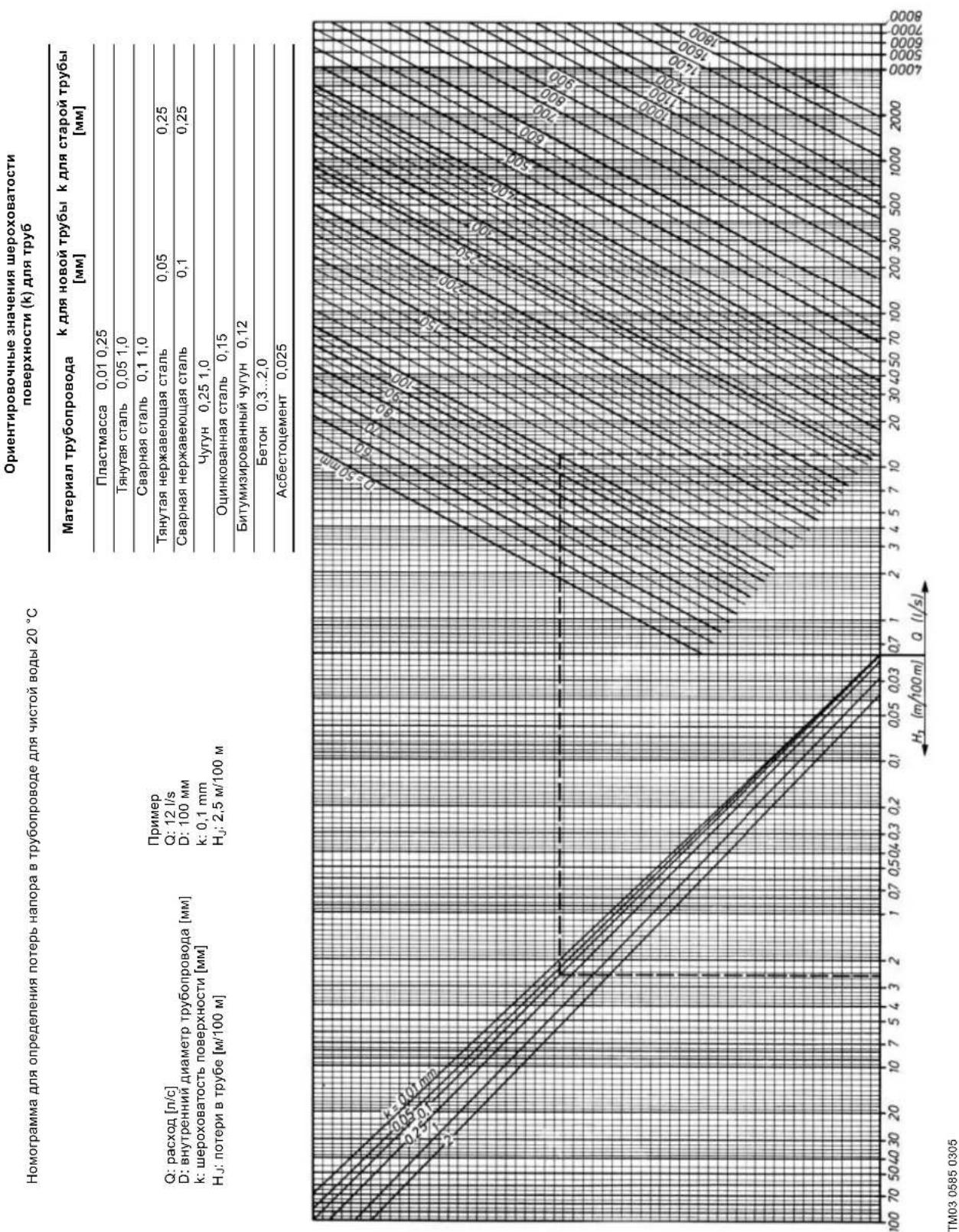

Рис. 8 Номограмма для определения потерь напора в трубопроводе

Потери напора в арматуре и системах

TM03 0837 0505

Рис. 9 Потери напора в колене

R/D 1	2	3	4	6
z 0,36 0,19 0,16 0,15 0,21
R/D 8	1	0	1	2	1
z 0,28 0,32 0,35 0,39 0,41

TM03 0838 0505

Рис. 10 Потери напора при расширении

$$ H _ {J n} = \zeta \frac {v _ {1} ^ {2}}{2 g} $$

$$ \zeta = k \left(1 - \frac {A _ {1}}{A _ {2}}\right) ^ {2} $$

b^	5	1	0	1	5	2	0	3	0
k 0,13	0,17	0,26	0,41	0,71	0,90	0,93	1,05
^	60	70	80	90	100	120	140	160
k 1,12	1,13	1,10	1,07	1,06	1,05	1,04	1,02

Pure diagram of a symmetrical funnel shape with an arrow indicating direction (no text or symbols)

Рис. 11 Потери напора при сужении

$$ H _ {J n} \approx 0 $$

Рис. 12 Потери напора на выходе $$ H _ {J n} = \frac {v _ {1} ^ {2}}{2 g} $$ 4 0 4 5 5 0

jighi

[μH + μm] H [h]

Q = 325 n/c

H_geo	= 0,35 м
L_труб	= 2 м
H	= H_geo + H_сист
H_сист	= H_J + ΣH_Jn + H_арм
H_J	= 0 вследствие малой длины трубы
H_Jn	= ограничивается потерями на выходе
H_Jn	= _1^22g 0,1963 [m] => V_1 = (0,325 [m^3/c])2] 2 × 9,81 [m/c] => H_Jn = 1,66^2 [m^2/c^2]2] = 0,14 [m]
H_арм	= 0, т.к. отсутствует запорный элемент

qgluætət

H_CnCT	= 0 M + 0,14 M + 0 M = 0,14 M
H	= 0,35 M + 0,14 M = 0,49 M

Q: 325 л/с H: 0,49 M На основании этого расчета определяем, что для указанных условий применения подходит насос SRG.35.50.257.27.5.1B.  TM06 2638 4514 Q6†. 13 Диаграммы рабочих характеристик для выбора насоса SRG.xx.50.xxx.27 Диапазон рабочих характеристик для выбора насоса, 50 Гц  TM06 2639 4514 Рис. 14 Диапазон рабочих характеристик, 50 Гц

Диаграммы рабочих характеристик

SRG.xx.30.xxx.08    Рис. 15 Диаграммы рабочих характеристик для выбора насоса, SRG.xx.30.xxx.08 SRG.xx.30.xxx.25    Рис. 16 Диаграммы рабочих характеристик для выбора насоса, SRG.xx.30.xxx.25 TM06 2641 4514 SRG.xx.50.xxx.27    Рис. 17 Диаграммы рабочих характеристик для выбора насоса, SRG.xx.50.xxx.27 TM04 3542 4514 SRG.xxx.80.xxx.11    Рис. 18 Диаграммы рабочих характеристик для выбора насоса, SRG.xx.80.xxx.11 TM06 2643 4514

5. Модельный ряд

400-415 B

Типовое обозначение	Номера продуктов со стандартными кабелями		Номера продуктов с экранированными кабелями
	10 м	15 м	10 м	15 м
SRG.08.30.526.08.5.0B 98798022 98798047	98798072	98798097
SRG.10.30.606.08.5.0B 98798023 98798048	98798073	98798098
SRG.13.30.678.08.5.0B 98798024 98798049	98798074	98798099
SRG.16.30.745.08.5.0B 98798025 98798050	98798075	98798100
SRG.18.30.806.08.5.0B 98798026 98798051	98798076	98798101
SRG.30.30.517.25.5.1B 98798027 98798052	98798077	98798102
SRG.40.30.593.25.5.1B 98798028 98798053	98798078	98798103
SRG.50.30.684.25.5.1B 98798029 98798054	98798079	98798104
SRG.60.30.752.25.5.1B 98798030 98798055	98798080	98798105
SRG.70.30.814.25.5.1B 98798031 98798056	98798081	98798106
SRG.35.50.257.27.5.1B 98798032 98798057	98798082	98798107
SRG.50.50.291.27.5.1B 98798033 98798058	98798083	98798108
SRG.65.50.343.27.5.1B 98798034 98798059	98798084	98798109
SRG.80.50.378.27.5.1B 98798035 98798060	98798085	98798110
SRG.100.50.412.27.5.1B 98798036 98798061	98798086	98798111
SRG.70.80.263.11.5.1B 98798037 98798062	98798087	98798112
SRG.100.80.303.11.5.1B 98798038 98798063	98798088	98798113
SRG.120.80.323.11.5.1B 98798039 98798064	98798089	98798114
SRG.130.80.340.11.5.1B 98798040 98798065	98798090	98798115
SRG.130.80.375.11.5.1B 98798042 98798067	98798092	98798117
SRG.160.80.355.11.5.1B 98798041 98798066	98798091	98798116
SRG.200.80.388.11.5.1B 98798043 98798068	98798093	98798118
SRG.240.80.417.11.5.1B 98798045 98798070	98798095	98798120

6. Исполнения

Исполнения

Электродвигатель

Силовой кабель	Стандартный кабель длиной более 15 м	7 × 4 мм^2 + 4 × 1,0 мм^2, 21 H07RN-F 7G4 + 4 × 1	25 м35 м 50 мGrundfos.
		11 × 1,5 мм^2, 17 S1BN8-F 11G1.5	25 м35 м Обратитесь в компанию 50 мGrundfos.
		11 × 2,5 мм^2, 21 S1BN8-F 11G2.5	25 м35 м 50 мGrundfos.
Экранированный силовой кабель	Экранированный кабель (вмонтированный в кабельный ввод), комплект	7 × 4 мм^2 + 4 × 1 мм^2, 22,5 S1BC4N8-F 7G4 + 4 × 1	25 м35 м Обратитесь в компанию 35 мGrundfos.
Защита от перегрева	Датчик РТС - по одному на фазу		Обратитесь в компанию .Grundfos.

Покрытие

Покрытие изделия	Корпус двигателя/редуктора	Разные цветаЗащитный слойувеличенной толщины	Обратитесь в компаниюGrundfos.
Покрытие рабочегоколеса	Рабочие колеса изнержавеющей стали	Разные цветаЗащитный слой	Эпоксидное, 300 мкм

Испытания

Сертификат об испытаниях двигателя без жидкости	Электрические свойства и герметичность	Обратитесь в компанию Grundfos.
Производственный сертификат	Сертификат соответствия EN 10204 2,1	Обратитесь в компанию Grundfos.
Сертификат заводских испытаний	Сертификат проверки и испытаний согласно EN 10204 2,2	Обратитесь в компанию Grundfos.

Прочее

Специальная упаковка	Упаковка партиями, жёсткие/мягкие коробки, особая упаковка.	Обратитесь в компанию Grundfos.
Нестандартная фирменная табличка		Обратитесь в компанию Grundfos.
Другие модификации		Обратитесь в компанию Grundfos.

7. Конструкция

Hacoc

Номера позиций на рис. 19 см. раздел Спецификация материалов на стр. 20.  Рис. 19 SRG

Установочный чертеж

Номера позиций на рис. 20 см. в разделе Спецификация материалов на стр. 20.  Рис. 20 Пример монтажа насоса Детальные чертежи всех принадлежностей представлены в разделе Перечень принадлежностей на стр. 53.

Кран-балка

Рекомендации по выбору подходящего размера крана-балки для конкретного насоса SRG представлены в разделе Указатель принадлежностей на стр. 52. Кран-балка легко снимается с опоры, поз. 12, при необходимости использования её в другой установке.  Рис. 21 Кран-балка TM04 3873 0309

Тип кран-балки	A_мин. [мм]	A_макс. [мм]	B_мин. [мм]	B_макс. [мм]	D[мм]
M	2838	3521	654	1474	2286
L	2838	3521	654	1474	2280

Тип кран-балки	M	L
Диаметр троса	∅6	∅7
Тип лебёдки	8 AF	12 AF
Макс. нагрузка	250 кг	500 кг
Общий вес	61,2 кг	76,5 кг

Спецификация материалов

Номера позиций указаны на рисунках с 19 по 21.

Поз.	Компонент	Материал	Стандарт DIN W.-Nr./EN	AISI/ASTM
1	Нижнее крепление для соединительного фланца	Нержавеющая сталь	1.4301	304
2	Стойка из профиля	Нержавеющая сталь	1.4301	304
4	Рама насоса	Нержавеющая сталь	1.4301	304
5	Верхний кронштейн крепления	Нержавеющая сталь	1.4301	304
7	Корпус двигателя	Чугун марки 25 (EN-GJL-250)	EN-JL1040
8	Корпус редуктора	Чугун марки 25 (EN-GJL-250)	EN-JL1040
10	Рабочее колесо	Нержавеющая сталь	1.4581/1.4404	316
12	Опора кран-балки	Нержавеющая сталь	1.4301	304
13	Кран с лебёдкой и подъёмным тросом	Нержавеющая сталь	1.4301	304
15	Подъёмный трос с зажимом	Нержавеющая сталь	1,4404	316 L
17	Кабельный зажим	Нержавеющая сталь	1.4301	304
18	Фиксатор кабеля с соединительной скобой. ∅10	Нерж. сталь / синтетический материал	1.4404	316 L
19	Промежуточный кронштейн крепления	Нержавеющая сталь	1,4301	304
22	Напорный патрубок	Нержавеющая сталь	1,4301	304
23	Соединительный фланец	Сталь	1.4301	304

Деталировочный чертеж

SRG.xx.30.xxx и SRG 35.50.xxx  Рис. 22 SRG.xx.30.xxx и SRG 35.50.xxx TM06 2752 4616 SRG.50-100.50.xxx и SRG.70-130.80.xxx  Рис. 23 SRG.50-100.50.xxx и SRG.70-130.80.xxx TM06 2750 4614 SRG.150-240.80.xxx и SRG.120.323.11.5.1B  Рис. 24 SRG.150-240.80.xxx и SRG.120.323.11.5.1B TM06 2751 4614 Номера позиций и наименование материалов

Поз. Описание Материал
1001	Кабель	CPE (Резина)
1002	Кабельный фланец	EN-GJL250
1003	Направляющая кабеля	DIN 1.4301
1004	Уплотнение кабеля, большое	Эластомер (твёрдость по Шору 70)
1005	Упорная шайба	DIN 1.4301
1006	Уплотнение кабеля, малое	Эластомер (твёрдость по Шору 70)
1007	Уплотнительное кольцо	NBR
1008	Винт DIN 1.4301
1009	Кабельная стяжка	Оцинкованная сталь
1017	Корпус двигателя	EN-GJL250
1018	Статор	Термообработанный листовой металл / медь
1019	Ротор с валом	Термообработанный листовой металл / алюминий /DIN 1.7147
1020	Фланец двигателя	EN-GJL250
1021	Винт Оцинкованная	сталь
1022	Уплотнительное кольцо	NBR
1023	Крышка клеммной коробки	EN-GJL250
1024	Винт DIN 1.4301
1025	Уплотнительное кольцо	NBR
1026	Кабельная муфта	Лужёная медь, полиамидная изоляция
1027	Кабельная муфта	Лужёная медь, полиамидная изоляция
1028	Винт Оцинкованная сталь
1029	Стопорная шайба	Оцинкованная пружинная сталь
1030	Кабельный наконечник	Лужёная медь
1033	Винт Оцинкованная сталь
1034	Кабельный зажим
1035	Крышка подшипника	EN-GJL250
1036	Винт DIN 1.4301
1037	Уплотнительное кольцо	NBR
1038	Компенсационный диск	DIN 1.0605
1039	Шарикоподшипник
1040	Шайба с прорезью	Медь
1041	Винт DIN 1.4301
1042	Фирменная табличка	DIN 1.4301
1043	Заклепка DIN 1.4301 (INOX/INOX)
1044	Регулировочный винт	Оцинкованная сталь
1046	Гайка	DIN 1.4301
1047	Шарикоподшипник
1048	Торцевое уплотнение вала	Графит / алоксит / бутадиен-нитрильный каучук
1049	Датчик воды в масле	Латунь / эпоксидная смола
1050	Регулировочная прокладка	Светлотянутая сталь
1051	Стопорное кольцо	Пружинная сталь (DIN 17222)
1052	Пробка	Латунь (DIN 2.0220)
1053	Соединение для защитного заземления	Никелированная латунь
1056	Уплотнительная шайба	Медь
1060	Центральное зубчатое колесо	34CrMo4V (DIN 1.7220)
1062	Кольцевое зубчатое колесо	34CrMo4V (DIN 1.7220)
1064	Винт Оцинкованная сталь

Поз.	Описание Материал
1067	Планетарный редуктор в сборе	Ск45N (DIN 1.1191)/34CrMo4V
1088	Корпус редуктора	EN-GJL250
1089	Стопорное кольцо	Пружинная сталь (DIN 17222)
1090	Корончатая гайка	Светлотянутая сталь
1091	Стопорная шайба	Светлотянутая сталь
1092	Конический роликоподшипник
1093	Вал редуктора	16CrNi4 (DIN 1.5713)
1094	Конический роликовый подшипник
1095	Прокладочное кольцо	DIN 1.0570
1097	Компенсационное кольцо	DIN 1.4301
1098	Торцевое уплотнение вала	Карбид вольфрама / SiC-SiC
1099	Винт DIN 1.4301
1101	Пробка сливного отверстия с магнитом	Латунь (DIN 2.0220)
1102	Пробка	Латунь (DIN 2.0220)
1103	Рабочее колесо	DIN 1.4408/DIN 1.4581
1104	Манжетное уплотнение	FKM
1105	Шпонка	Ск45
1106	Корончатая гайка	Светлотянутая сталь
1108	Уплотнительное кольцо	NBR
1109	Крышка ступицы	DIN 1.4301
1110	Шайба	Латунь (DIN 2.0220)
1111	Винт DIN 1.4301
1119	Лента	PTFE
1120	Уплотнительная паста
1121	Уплотнительная паста, Curil K2
1122	Масло для редуктора	ISO VG 68
1173	Уплотнительная шайба	Медь

Размеры, принадлежности  Рис. 25 Нижнее крепление на соединительном фланце

Тип насоса	A[мм]	B[мм]	C[мм]	D[мм]
Все типы SRP 15 64 156 220

 Рис. 26 Направляющие клыки для соединительного фланца, SRG.xx.80.xx (поставляются вместе с нижним креплением) TM06 35169 0615  Рис. 27 Верхний кронштейн крепления

Стойка из профиля	B[мм]	C[мм]	D[мм]	E[мм]	T[мм]
60 x 60	110 160 15			240	8
80 x 80 250
100 x 100 261
120 x 120 261

TM03 0572 0615  Рис. 28 Промежуточный кронштейн крепления

B[MM]	C[MM]	D[MM]	T[MM]
110 160 15 8

 Рис. 29 Соединительный фланец

DN	A[MM]	B[MM]	C[MM]	D[MM]	E[MM]
300 445 306,5 400 15 12 x ∅22
500 670 508,5 620 25 20 x ∅26
800 1015 816 950 25 24 x ∅33

 TM03 0563 0502 Рис. 30 Кожух для предотвращения образования воронки

Тип насоса	A[мм]	B[мм]	Macca[kг]
SRG.xx.30.xx 300	174	3
SRG.xx.50.xx 420	256	6
SRG.xx.80.xx 500	399	15

Габаритный чертёж реле ALR-20/A-Ex  Рис. 31 Реле ALR-20/A-Ex Размеры указаны в мм. TM02 8867 0904

8. Монтажное положение

Общие сведения

Погружные рециркуляционные насосы должны правильно устанавливаться на месте эксплуатации с целью достижения эффективной работы и предотвращения возникновения вибраций, которые могут привести к износу и(или) снижению производительности насоса. Погружные рециркуляционные насосы обычно оборудуются напорным трубопроводом, подсоединяющимся к соединительному фланцу. См. рис. 32.  Рис. 32 Размеры соединительного патрубка

Тип насоса	DN	Фланец	A[мм]	B[мм]	C[мм]	E_мин. [мм]
SRG.xx.30 300				15 445	300
SRG.xx.50 500		PN 10 2/3 270		25	670 500
SRG.xx.80 800 1015 800

E: расстояние от дна резервуара до оси соединительного патрубка. Если насос эксплуатируется при низких уровнях воды, необходимо установить специальный кожух для защиты насоса от подсасывания воздуха в рабочее колесо. Кожух для предотвращения образования воронки поставляется как принадлежность. См. рис. 33.  Рис. 33 Монтаж с кожухом для предотвращения образования воронки H_Above : расстояние от верхней части рамы насоса до поверхности жидкости.

Тип насоса	Минимальное H_Above без кожуха предотвращения образования воронки [мм]	Минимальное H_Above с кожухом для предотвращения образования воронки [мм]
SRG.xx.30 450 300
SRG.xx.50 750 500
SRG.xx.80 1200 800

Аэрационные диффузоры установить ниже насоса невозможно. Расстояние от рабочего колеса насоса до ближайшего аэрационного диффузора должно быть не менее пяти диаметров рабочего колеса плюс высота установки. Возможна параллельная работа нескольких насосов. Расстояние между насосами должно быть не менее трех диаметров рабочего колеса, измеренное от оси до оси.

9. Технические данные

Расшифровка диаграмм рабочих характеристик

Приведенные ниже инструкции действительны для кривых, показанных в графиках рабочих характеристик на следующих страницах. Допуски на рабочие характеристики в соответствии с ISO 9906:2012, класс 3В.  Рис. 34 Диаграммы рабочих характеристик TM04 3053 4414

SRG.08.30.526.08.5.0B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 2
Выходная мощность P2	0,8 кВт
I_H	2,0 А
I_пуск	28 А
Cos ф, 1/1 нагрузки	0,76
Номинальный диаметр рабочего колеса	300 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	526 мин ^-1
Угол наклона лопатки	8 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G1.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2597 4414

SRG.10.30.606.08.5.0B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 2
Выходная мощность P2	1,0 кВт
I_H	2,3 А
I_пуск	28 А
Cos ф, 1/1 нагрузки	0,81
Номинальный диаметр рабочего колеса	300 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	606 мин ^-1
Угол наклона лопатки	8 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G1.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2598 4414

SRG.13.30.678.08.5.0B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 2
Выходная мощность P2	1,3 кВт
I_H	2,7 А
I_пуск	28 А
Cos ф, 1/1 нагрузки	0,86
Номинальный диаметр рабочего колеса	300 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	678 мин ^-1
Угол наклона лопатки	8 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G1.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2599 4414

SRG.16.30.745.08.5.0B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 2
Выходная мощность P2	1,6 кВт
I_H	3,2 А
I_пуск	28 А
Cos ф, 1/1 нагрузки	0,89
Номинальный диаметр рабочего колеса	300 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	745 мин ^-1
Угол наклона лопатки	8 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G1.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2600 4414

SRG.18.30.806.08.5.0B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 2
Выходная мощность P2	1,8 кВт
I_H	3,6 А
I_пуск	28 А
Cos ф, 1/1 нагрузки	0,90
Номинальный диаметр рабочего колеса	300 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	806 мин ^-1
Угол наклона лопатки	8 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G1.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2601 4414

SRG.30.30.517.25.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 2
Выходная мощность P2	3,0 кВт
I_H	5,8 А
I_пуск	62 А
Cos ф, 1/1 нагрузки	0,86
Номинальный диаметр рабочего колеса	300 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	517 мин ^-1
Угол наклона лопатки	25 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G1.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  TM03 0547 0205

A[MM]	B[MM]	C[MM]	D[MM]	G[MM]	H[MM]	Длина кабеля [M]	Масса*[кг]
							Стандарт	Экраниро-ванный
848 602	736 571	220	15			10	112	116
						15	114	120

\* Включая кабель. Диаграммы рабочих характеристик  TM06 2602 4414

SRG.40.30.593.25.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 2
Выходная мощность P2	4,0 кВт
I_H	7,5 А
I_пуск	62 А
Cos ф, 1/1 нагрузки	0,89
Номинальный диаметр рабочего колеса	300 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	593 мин ^-1
Угол наклона лопатки	25 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G1.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2603 4414

SRG.50.30.684.25.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 2
Выходная мощность P2	5,0 кВт
I_H	9,5 А
I_пуск	62 А
Cos ф, 1/1 нагрузки	0,90
Номинальный диаметр рабочего колеса	300 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	684 мин ^-1
Угол наклона лопатки	25 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G1.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2604 4414

SRG.60.30.752.25.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 2
Выходная мощность P2	6,0 кВт
I_H	14,0 А
I_пуск	138 А
Cos ф, 1/1 нагрузки	0,72
Номинальный диаметр рабочего колеса	300 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	752 мин ^-1
Угол наклона лопатки	25 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G1.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2605 4414

SRG.70.30.814.25.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 2
Выходная мощность P2	7,0 кВт
I_H	15,4 А
I_пуск	138 А
Cos ф, 1/1 нагрузки	0,77
Номинальный диаметр рабочего колеса	300 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	814 мин ^-1
Угол наклона лопатки	25 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G1.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  TM03 0547 0205

A[MM]	B[MM]	C[MM]	D[MM]	G[MM]	H[MM]	Длина кабеля [M]	Масса*[кг]
							Стандарт	Экраниро-ванный
848 602	736 571	220	15			10	120	124
						15	122	128

\* Включая кабель. Диаграммы рабочих характеристик  TM06 2606 4414

SRG.35.50.257.27.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 4
Выходная мощность P2	3,5 кВт
I_H	7,0 А
I_пуск	47 А
Cos ф, 1/1 нагрузки	0,86
Номинальный диаметр рабочего колеса	500 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	257 мин ^-1
Угол наклона лопатки	27 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G1.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2607 4414

SRG.50.50.291.27.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 4
Выходная мощность P2	5,0 кВт
I_H	12,5 А
I_пуск	109 А
Cos ф, 1/1 нагрузки	0,69
Номинальный диаметр рабочего колеса	500 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	291 мин ^-1
Угол наклона лопатки	27 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G2.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  TM03 0547 0205

A[MM]	B[MM]	C[MM]	D[MM]	G[MM]	H[MM]	Длина кабеля [M]	Масса*[кг]
							Стандарт	Экраниро-ванный
1119	855	996	824	230	25	10	240	243
						15	243	247

\* Включая кабель. Диаграммы рабочих характеристик  TM06 2608 4414

SRG.65.50.343.275.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 4
Выходная мощность P2	6,5 кВт
I_H	14,0 А
I_пуск	109 А
Cos ф, 1/1 нагрузки	0,76
Номинальный диаметр рабочего колеса	500 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	343 мин ^-1
Угол наклона лопатки	27 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G2.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2609 4414

SRG.80.50.378.27.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 4
Выходная мощность P2	8,0 кВт
I_H	19,5 А
I_пуск	165 А
Cos ф, 1/1 нагрузки	0,68
Номинальный диаметр рабочего колеса	500 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	378 мин ^-1
Угол наклона лопатки	27 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G2.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2610 4414

SRG.100.50.412.27.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 4
Выходная мощность P2	10,0 кВт
I_H	22,0 А
I_пуск	165 А
Cos ф, 1/1 нагрузки	0,75
Номинальный диаметр рабочего колеса	500 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	412 мин ^-1
Угол наклона лопатки	27 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G2.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2611 4414

SRG.70.80.263.11.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 4
Выходная мощность P2	7,0 кВт
I_H	14,5 А
I_пуск	109 А
Cos ф, 1/1 нагрузки	0,78
Номинальный диаметр рабочего колеса	800 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	263 мин ^-1
Угол наклона лопатки	11 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G2.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  TM03 0547 0205

A[MM]	B[MM]	C[MM]	D[MM]	G[MM]	H[MM]	Длина кабеля [M]	Масса*[кг]
							Стандарт	Экраниро-ванный
1129	1237	1006	1225	267	25	10	334	337
						15	337	341

\* Включая кабель. Диаграммы рабочих характеристик  TM06 2612 4414

SRG.100.80.303.11.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 4
Выходная мощность P2	10,0 кВт
I_H	22,0 А
I_пуск	165 А
Cos ф, 1/1 нагрузки	0,75
Номинальный диаметр рабочего колеса	800 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	303 мин ^-1
Угол наклона лопатки	11 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G2.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2613 4414

SRG.120.80.323.11.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 4
Выходная мощность P2	12,0 кВт
I_H	28,0 А
I_пуск	220 А
Cos φ, 1/1 нагрузки	0,70
Номинальный диаметр рабочего колеса	800 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	323 мин ^-1
Угол наклона лопатки	11 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	H07RN-F7G4 + 4 x 1
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  TM03 0547 0205

A[MM]	B[MM]	C[MM]	D[MM]	G[MM]	H[MM]	Длина кабеля [M]	Масса*[кг]
							Стандарт	Экраниро-ванный
1181	1257	1058	1225	267	25	10	430	433
						15	433	437

\* Включая кабель. Диаграммы рабочих характеристик  TM06 2614 4414

SRG.130.80.340.11.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 4
Выходная мощность P2	13,0 кВт
I_H	26,0 А
I_пуск	165 А
Cos ф, 1/1 нагрузки	0,80
Номинальный диаметр рабочего колеса	800 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	340 мин ^-1
Угол наклона лопатки	11 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G2.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2615 4414

SRG.130.80.375.11.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 4
Выходная мощность P2	13,0 кВт
I_H	26,0 А
I_пуск	165 А
Cos ф, 1/1 нагрузки	0,78
Номинальный диаметр рабочего колеса	800 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	375 мин ^-1
Угол наклона лопатки	11 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	S1BN8-F 11G2.5
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  TM03 0547 0205

A[MM]	B[MM]	C[MM]	D[MM]	G[MM]	H[MM]	Длина кабеля [M]	Масса*[кг]
							Стандарт	Экранированный
1129	1237	1006	1225	267	25	10	350	353
						15	353	357

\* Включая кабель. Диаграммы рабочих характеристик  TM06 2617 4414

SRG.160.80.355.11.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 4
Выходная мощность P2	16,0 кВт
I_H	33,0 А
I_пуск	220 А
Cos φ, 1/1 нагрузки	0,78
Номинальный диаметр рабочего колеса	800 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	355 мин ^-1
Угол наклона лопатки	11 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	H07RN-F7G4 + 4 x 1
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2616 4414

SRG.200.80.388.11.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 4
Выходная мощность P2	20,0 кВт
I_H	40,0 А
I_пуск	220 А
Cos φ, 1/1 нагрузки	0,81
Номинальный диаметр рабочего колеса	800 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	388 мин ^-1
Угол наклона лопатки	11 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	H07RN-F7G4 + 4 x 1
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  TM03 0547 0205

A[MM]	B[MM]	C[MM]	D[MM]	G[MM]	H[MM]	Длина кабеля [M]	Масса*[кг]
							Стандарт	Экранированный
1181	1257	1058	1225	267	25	10	430	433
						15	433	437

\* Включая кабель. Диаграммы рабочих характеристик  TM06 2618 4414

SRG.240.80.417.11.5.1B

Общие сведения

Непрерывный режим работы с преобразователем частоты	30-50 Гц
Напряжение питания	3 x 400-415 В
Допустимое отклонение напряжения	- 10/+ 6 %
Число полюсов 4
Выходная мощность P2	24,0 кВт
I_H	47,0 А
I_пуск	220 А
Cos φ, 1/1 нагрузки	0,82
Номинальный диаметр рабочего колеса	800 мм
Кол-во лопаток рабочего колеса	3
Частота вращения рабочего колеса	417 мин ^-1
Угол наклона лопатки	11 °
Степень защиты IP68
Максимальная глубина установки	20 м
Максимальное количество пусков в час	20
Длина кабеля	10 и 15 м
Стандартный кабель	H07RN-F7G4 + 4 x 1
Экранированный кабель	S1BC4N8-F7G4 + 4 x 1

Размеры и масса  \* Включая кабель. Диаграммы рабочих характеристик  TM06 2620 4414

10. Принадлежности

Grundfos предлагает следующее оборудование для монтажа, осмотра и обслуживания погружных рециркуляционных насосов. Номера позиций см. на рис. 35 в разделе Перечень принадлежностей стр. 53.  Рис. 35 Монтажный чертеж насоса SRG TM04 3962 0509 Указатель принадлежностей

Продукты	Стойка из профиля1)	Тип кран-балки	Размер троса	Кабельный зажим2)
SRG.xx.30	60 x 60 x 3	M (250 кг)	∅6	∅17
SRG.35.50	60 x 60 x 3	M (250 кг)	∅6	∅17
SRG.50.50 - SRG.100.50	60 x 60 x 3	L (500 кг)	∅7	∅20
SRG.xx.80	60 x 60 x 3	L (500 кг)	∅7	∅20

1) Если высота установки превышает 6 м, необходимо использовать промежуточную фиксирующую скобу. Если это невозможно, обратитесь в компанию Grundfos. 2) Для всех насосов с экранированными кабелями используйте кабельный зажим диаметром 20. Перечень принадлежностей Номера позиций указаны на рис. 35.

Чертёж	Поз. Наименование			Размеры и модельный ряд	Материал DIN W.-Nr./AISI	Номер продукта
		1	Нижнее крепление	SRG.xx.30-50	1.4301/304 96564825
					1.4404/316 L 95037581
		1	Нижнее крепление	SRG.xx.80.xxx	1.4301/304 96585482
					1.4404/316 L 95037600
		2	Стойка из профиля	60 x 60 x 3 мм1 м*	1.4301/304 96489420
					1.4404/316 L 96489421
			* Данные номера продуктов относятся к стойке 1 м. Во время заказа стойки укажите необходимую длину.
		2	Соединительная деталь стойки**	60 x 60 x 3 мм0,20 м	1.4301/304 95037960
					1.4404/316 L 95037962
			** Необходимо для профилированной стойки длиной более 6 м.
		5	Верхний фиксатор, включая страховочный трос	Профилированная стойка 60 x 60 мм	1.4301/304 95037090
					1.4404/316 L 95037091
		12	Опора для верхнего крепления		1.4301/304 95037404
					1.4404/316 L 95039149
		12	Опора кран-балки	Кран-балки 250 и 500 кг	1.4301/304 95036908
					1.4404/316 L 95037685
					Оцинкованная сталь 95036894
		13	Кран-балка с лебёдкой	M250 кг	1.4301/304 95036900
					1.4404/316 L 95037670
					Оцинкованная сталь 95036874
				L500 кг	1.4301/304 95036950
					1.4404/316 L 95037700
					Оцинкованная сталь 95036975

 Погружные рециркуляционные насосы

Чергёж	Под.	Наименование	Размеры и модельный ряд	Материал DIN W.-No./AJSI	Номер продукта
	14	Опора кран-балки для вертикального контакта	Кран-балки 250 и 500 кг	1.4301/304	95036980
				1.4404/316 L	95037710
				Оценкованная сталь	95037000
	15	Подыменный трос ₽6, 10 м, легкомонтируемый, со скобой ₽8 и зажимом		1.4404/316 L	95037144
		Подыменный трос ₽6, 15 м, легкомонтируемый со скобой ₽8 и зажимом		1.4404/316 L	95037145
		Подыменный трос ₽7, 10 м, легкомонтируемый, со скобой ₽10 и зажимом		1.4404/316 L	95037146
		Подыменный трос ₽7, 15 м, легкомонтируемый, со скобой ₽10 и зажимом		1.4404/316 L	95037147
	17	Кабельный зажем	17	1.4404/316 L	96494352
			20	1.4404/316 L	96494354
	18	Фиксапор кабеля с оединительной окобой, 10		Самтетический материал, 1.4404/316 L	95037141
	19	Промежуточный кронштейн крепления в облоре	для стояк душной более 6 м	1.4301/304	95037148
				1.4404/316 L	95037149
	23	Соединительный фланец	DN 300	1.4301/304	96564826
				1.4404/316 L	95011105
			DN 500	1.4301/304	96564827
				1.4404/316 L	95011106

11. Grundfos Product Center

Программа поиска и подбора оборудования поможет Вам выполнить подбор правильно.

Вся необходимая Вам информация в одном месте

Рабочие характеристики, технические описания, изображения, габаритные чертежи, характеристики работы двигателя, диаграммы электроподключений, комплекты запасных частей и сервисные комплекты, 3D-чертежи, литература по продукту, составные части системы. Программа Product Center покажет все недавно просмотренные и сохранённые позиции, включая целые проекты – всё это на главной странице программы.

Возможности для скачивания

На странице продукта Вы можете скачать руководства по монтажу и эксплуатации, каталоги, сервисные инструкции и прочие документы в PDF-формате.

Москва

111024, г. Москва, ул. Авиамоторная, д. 10, корп. 2, БЦ «Авиаплаза», 10 этаж, офис XXV, Тел.: [phone] Факс: [phone] e-mail: [e-mail]

Архангельск

163000, г. Архангельск, ул. Попова, 17, оф. 321 Тел./факс: [phone] e-mail: [e-mail]

Владивосток

690091, г. Владивосток, ул. Семеновская, 29, оф. 408 Тел.: [phone] e-mail: [e-mail]

Волгоград

400050, г. Волгоград, ул. Рокоссовского, 62, оф. 5-26, БЦ «Волгоград-Сити» Тел.: [phone], 26-40-59 e-mail: [e-mail]

Воронеж

394016, г. Воронеж, Московский пр-т, 53, оф. 409 Тел./факс: [phone] e-mail: [e-mail]

Екатеринбург

Для почты: 620026, г. Екатеринбург, а/я 362 620014, г. Екатеринбург, ул. Хохрякова, 10, БЦ «Палладиум», оф. 908-910 Тел./факс: [phone] e-mail: [e-mail]

Иркутск

664025, г. Иркутск, ул. Степана Разина, 27, оф. 501/1 Тел./факс: [phone] e-mail:[e-mail]

Казань

Для почты: 420044, г. Казань, а/я 39 420105, г. Казань ул. Салимжанова, 2В, оф. 512 Тел.: [phone] e-mail: [e-mail]

Кемерово

650099, г. Кемерово, пр. Октябрьский, 2Б, оф. 210, каб. 2, 7 этаж Тел./факс: [phone] e-mail: [e-mail]

Краснодар

350062, г. Краснодар, ул. Атарбекова, 1/1, МФК «BOSS HOUSE», 4 этаж, оф. 4 Тел.: [phone] Тел./факс: [phone] e-mail: [e-mail]

Красноярск

660028, г. Красноярск, ул. Маерчака, 16 Тел./факс: [phone] e-mail: [e-mail]

Kypck

305035, г. Курск, ул. Энгельса, 8, оф. 307 Тел./факс: [phone], 733-288 e-mail: [e-mail]

Нижний Новгород

603000, г. Нижний Новгород. пер. Холодный, 10 А, оф. 1-4 Тел./факс: [phone] e-mail: [e-mail]

Новосибирск

630099, г. Новосибирск, ул. Каменская, 7, оф. 701 Тел.: [phone] Факс: [phone] e-mail: [e-mail]

OMCK

644099, г. Омск, ул. Интернациональная, 14, оф. 17 Тел./факс: [phone] e-mail: [e-mail]

Пермь

614000, г. Пермь, ул. Монастырская, 61, оф. 612 Тел./факс: [phone] e-mail: [e-mail]

Петрозаводск

185003, г. Петрозаводск, ул. Калинина, д. 4, оф.203 Тел./факс: [phone] e-mail: [e-mail]

Ростов-на-Дону

344011, г. Ростов-на-Дону, пер. Доломановский, 70 Д, БЦ «Гвардейский», оф. 704 Тел. [phone] Тел./факс: [phone] e-mail: [e-mail]

Самара

443001, г. Самара, ул. Молодогвардейская, 204, 4 эт., ОЦ «Бел Плаза», Тел./факс: [phone] e-mail: [e-mail]

Санкт-Петербург

195027, г. Санкт-Петербург, Свердловская наб., 44, БЦ «Бенуа», оф. 826 Тел.: [phone] Факс:[phone] e-mail: [e-mail]

Саратов

410005, г. Саратов ул. Большая Садовая, 239, оф. 403 Тел./факс: [phone], 30-92-27 e-mail: [e-mail]

Ставрополь

355044, г. Ставрополь, проспект Кулакова, 8, завод «Люминофор», оф. 303 Тел.: [phone], 330-328, [phone] e-mail: [e-mail]

Тюмень

625013, г. Тюмень, ул. Пермякова, 1, стр. 5, БЦ «Нобель-Парк», офис 906 Тел./факс: [phone] e-mail: [e-mail]

Уфа

Для почты: 450075, г. Уфа, ул. Р. Зорге, 64, оф. 15 Тел.: [phone] Тел./факс:[phone] e-mail: [e-mail]

Хабаровск

680000, г. Хабаровск, ул. Запарина, 53, оф. 44 Тел.: [phone] e-mail: [e-mail]

Челябинск

454091, г. Челябинск, ул. Елькина, 45 А, оф. 801, БЦ «ВИПР» Тел./факс: [phone] e-mail: [e-mail]

Ярославль

150003, г. Ярославль, ул.Республиканская,3,корп.1,оф.205 Тел./факс:[phone] e-mail: [e-mail]

Минск

220125, г. Минск, ул. Шафарнянская, 11, оф. 56, БЦ «Порт» Тел.: [phone] Факс: [phone] e-mail: [e-mail] РАСПРОСТРАНЯЕТСЯ БЕСПЛАТНО 70212653 1115 Возможны технические изменения. Название Grundfos, логотип Grundfos и Be-Think-Innovate являются зарегистрированными торговыми марками, принадлежащими Grundfos Management A/S или Grundfos A/S, Дания. Все права защищены
