KORISNIČKI PRIRUČNIK Indigo NXT Series iP0600 Manitowoc

Sigurnosne obavijesti

Pročitajte ove mjere opreza da biste spriječili osobnu povredu:

• Temeljno pročitajte ovo uputstvo prije rada, postavljanja ili održavanja opreme. Nepoštivanjem uputa iz ovog upustva može doći do oštećenja imovine, povrijede ili smrtnog ishoda.
• Rutinska podešavanja i postupci održavanja navedeni u ovom uputstvu nisu obuhvaćeni garancijom.
• Pravilno postavljanje, briga i održavanje su važni za maksimalan učinak i nesmetan rad Vaše opreme. Posjetite našu web stranicu www.manitowocice.com za ažuriranja uputstva, prevode, ili kontaktne informacije agenata servisne službe u Vašoj oblasti.
• Ova oprema sadrži struju visokog napona i rashladno punjenje. Postavljanje i popravke trebaju provoditi osposobljeni tehničari svjesni opasnosti rada sa strujom visokog napona i rashladnom tečnošću pod tlakom. Tehničar također mora biti sertificiran za ispravno rukovanje rashladnom tečnošću i postupke servisiranja. Svi postupci zaključavanja i prekida rada se moraju poštivati prilikom rada na ovoj opremi.
• Ova oprema je predviđena samo za upotrebu u zatvorenom prostoru. Nemojte postavljati ili koristiti opremu u vanjskim područjima.

Definicije

OPASNOST

Ukazuje na opasnu situaciju koja, ako se ne izbjegava, može dovesti do smrti ili ozbiljne povrijede. Ovo se odnosi na većinu ekstremnih situacija.

▲Upozorenje

Ukazuje na opasnu situaciju koja, ako ne bude izbjegnuta, može dovesti do smrti ili ozbiljne povrijede.

△!Oprez

Ukazuje na opasnu situaciju koja, ako ne bude izbjegnuta može dovesti do manje ili ozbiljne povrijede.

Obavijest

Ukazuje na informacije koje se smatraju važnim, ali ne i štetnim (npr. poruke koje se odnose na oštećenje imovine).

NAPOMENA: Ukazuje na korisne, dodatne informacije o postupku koji provodite.

▲Upozorenje

Slijedite ove mjere opreza da biste spriječili osobnu povrijedu tijekom postavljanja ove opreme:

• Postavljanje mora biti sukladno sa svim provedivim kodovima za opremu u odnosu na požar i zaštitu zdravlja, uz nadležnost odgovarajućeg organa.
• Da bi se izbjegla nestabilnost uređaja, područje mora podržavati kombiniranu težinu opreme i proizvoda. Dodatno, oprema mora biti poravnata tako da u istoj visini budu strane, prednji i zadnji dio.
• Ledomati zahtjevaju deflektor prilikom postavljanja na kutiju za pohranjivanje leda. Prije upotrebe ne-OEM sustava za pohranjivanje leda sa ovim ledomatom, kontaktirajte proizvođača kutije da biste utvrdili da li je deflektor leda kompatibilan.
• Prije postavke ne-OEM sustava za pohranjivanje leda sa ovim ledomatom, slijedite proizvođačke postupke postavljanja i provjerite da li lokacija i postavljanje ispunjavaju lokalne/nacionalne mehaničke kodove i uvjete o stabilnosti.

• Uklonite sve pomjerljive panele prije podizanja i postavljanja, i koristite odgovarajuću sigurnosnu opremu tijekom postavljanja i servisiranja. Potrebno je dvoje ili više ljudi da se ovaj uređaj podigne ili pomjeri, da bi se spriječilo prevrtanje i/ili povrijeda.

• Nogare ili kotačići moraju biti postavljeni i potpuno zategnuti. Kada su kotačići postavljeni, težina ovog uređaja će omogućiti nekontrolirano pomjeranje po nagnutoj površini. Ovi uređaji moraju biti osigurani sukladno sa svim provedivim kodovima. Okretni kotačići moraju biti postavljeni na prednji, a kruti kotačići moraju biti postavljeni na zadnji dio uređaja. Zaključajte prednje kotačiće nakon postavljanja.

• Prikopčajte uređaj samo na opskrbu pitkom vodom.
• Nemojte oštetiti rashladno kolo tijekom postavljanja, održavanja ili servisiranja uređaja.
• Ova oprema sadrži rashladno punjenje. Postavljanje setova cijevi mora provesti pravilno osposobljen i EPA sertificirani tehničar, svjestan opasnosti rada sa opremom sa rashladnim punjenjem.

AOPASNOST

Slijedite ove uvjete za zapaljivi rashladni sustav tijekom instalacije, uporabe ili popravka ove opreme:

- Pogledajte pločicu s natpisom - Modeli ledomata mogu sadržavati do 500 grama R290 (propana) rashladnog sredstva. R290 (propan) je zapaljiv u koncentracijama zraka između 2,1% i 9,5% po zapremini (LEL donja razina eksplozije i UEL donja razina eksplozije). Da bi došlo do sagorjevanja na početku paljenja potrebna je temeperatura viša od 470°C . Pogledajte ploču sa natpisom da biste definirali vrstu rashladne tekućine u Vašoj opremi.

- Da bi se smanjio rizik od zapaljenja zbog nepravilne ugradnje zamjenskih dijelova ili servisnih radova, jedino tehničarima koji su osposobljeni za rad sa rashladnim sustavima, koji su svjesni opasnosti u radu s visokonaponskom električnom energijom i rashladnom tekućinom pod pritiskom dozvoljeno je raditi sa ovom opremom.

- Svi zamjenski dijelovi moraju biti sastavni dijelovi dobijeni od ovlaštenih proizvođača opreme.

- Ova oprema mora biti instalirana u skladu s ASHRAE 15 Sigurnosnim Standardom za Rashladne Sustave.

- Ova oprema ne može biti postavljena u prolazima ili hodnicima javnih zgrada.

- Postavljanje mora biti sukladno sa svim provedivim kodovima za opremu u odnosu na požar i zaštitu zdravlja, uz nadležnost odgovarajućeg organa.

- Svi postupci zaključavanja i prekida rada se moraju poštivati prilikom rada na ovoj opremi. - Ova oprema sadrži struju visokog napona i rashladno punjenje. Spajanje električnih žica s rashladnim cijevima može dovesti do eksplozije. Sva električna napajanja moraju biti isključena iz sustava prije servisiranja sustava. Rashladne tekućine mogu uzrokovati ozbiljne ozljede ili smrt uslijed eksplozije, požara ili kontakta s rashladnim sredstvom ili mazivom.

- Nemojte oštetiti rashladno kolo tijekom postavljanja, održavanja ili servisiranja uređaja. Nikad ne koristite oštre predmete ili alate da uklonite led. Ne koristite mehaničke uređaje ili druga sredstva da ubrzate proces otapanja.

▲Upozorenje

Slijedite ove uvjete za struju tijekom postavljanja ove opreme:

• Sve žice moraju biti sukladne sa svim provedivim kodovima nadležnih vlasti. Krajnji korisnik je odgovoran za obezbjeđivanje načina iskopčavanja, da bi ispunio lokalne kodove. Potražiti na ploči odgovarajući napon.
• Ovaj uređaj mora biti uzemljen.
• Ova oprema mora biti postavljena tako da utikač bude dostupan, osim ako nisu obezbjeđeni drugi načini iskopčavanja iz opskrbe strujom (prekidač strujnog kola ili prekidač za iskopčavanje).
• Provjerite sve žice, uključujući fabričke terminale, prije rada. Konekcije/Spojevi mogu postati labavi tijekom isporuke i postavljanja.

! OPASNOST

Ne radite sa opremom koja je pogrešno korištena, zanemarena, oštećena, ili izmjenjena u odnosu na originalne proizvodne specifikacije. Ovaj uređaj nije predviđen za upotrebu od strane osoba (uključujući djecu) sa smanjenim fizičkim, čulnim ili mentalnim sposobnostima, ili nedostatkom iskustva i znanja, osim ako im nije dodjeljen nadzor zbog upotrebe uređaja od strane osobe odgovorne za njihovu sigurnost. Nemojte dozvoliti djeci da se igraju, čiste ili održavaju ovaj uređaj bez nadzora.

▲ Upozorenje

Slijedite ove mjere opreza da biste spriječili osobnu povrijedu tijekom rada ili održavanja ove opreme:

• Temeljno pročitajte ovo uputstvo prije rada, postavljanja ili održavanja opreme. Nepoštivanjem uputa iz ovog uputstva može doći do oštećenja imovine, povrijede ili smrtnog ishoda.
• Opasnost od gnječenja/štipanja. Držite ruke što dalje od pokretnih komponenti. Komponente se mogu pomjerati bez upozorenja osim ako napajanje nije iskopčano i sva potencijalna energija prekinuta.
• Skupljanje vlage na podu može stvoriti klizavu površinu. Očistite odmah svu vodu na podu da biste izbjegli opasnost od klizanja.
• Predmeti stavljeni ili bačeni u kutiju mogu utjecati na ljudsko zdravlje i sigurnost. Odmah pronađite i sklonite sve predmete.
• Nikad ne koristite oštre predmete ili alate da uklonite led. Ne koristite mehaničke uređaje ili druga sredstva da ubrzate proces otapanja.
• Kada koristite tekućine ili kemikalije za čišćenje, morate nositi gumene rukavice i zaštitu za oči (i/ili masku za lice).

OPASNOST

Slijedite ove mjere opreza kako biste spriječili osobnu povrijedu tijekom upotrebe i održavanja ove opreme:

• Vlasnik opreme je odgovoran za provedbu procjene osobne zaštitne opreme da bi se obezbjedila sukladna zaštita tijekom postupaka održavanja.
• Ne pohranjujte i ne koristite plinska ili druga zapaljiva isparenja ili tekućine u blizini ovog ili bilo kojeg drugog uređaja. Nikad ne koristite odjeću natopljenu zapaljivim uljem ili zapaljive otopine za čišćenje.
• Svi poklopci i pristupne ploče moraju biti na svom mjestu i pravilno osigurani prilikom rada ove opreme.
• Opasnost od požara/strujnog udara. Moraju se održavati svi minimalni zazori. Ne ometajte ventile ili otvore.
• Neuspješno iskopčavanje napajanja na glavnom prekidaču za napajanje može dovesti do ozbiljne povrijede ili smrtnog ishoda. Prekidač za napajanje NE PREKIDA svo napajanje uređaja.
• Svi komunalni priključci se moraju održavati u skladu sa odredbama nadležnih vlasti.

• Isključite i zaključajte sve komunalne priključke (plin, struja, voda) sukladno sa odobrenim praksama tijekom održavanja ili servisiranja.

• Uređaji sa dva kabla za napajanje moraju biti prikopčani u pojedinačne sklopove. Tijekom pomjeranja, čišćenja ili popravke, potrebno je iskopčati oba kabla za napajanje.

• Nikad nemojte koristiti mlaz vode pod visokim tlakom za čišćenje unutrašnjeg ili vanjskog dijela ovog uređaja. Nemojte koristiti električnu opremu za čišćenje, čeličnu vunu, strugala ili žičane četke na nehrđajućim i obojenim površinama.
• Potrebno je dvoje ili više ljudi da ne bi došlo do prevrtanja prilikom pomjeranja ove opreme.
• Vlasnik i operater su odgovorni za zaključavanje prednjih kotačića nakon pomjeranja. Kada su kotačići postavljeni, težina uređaja će omogućiti nekontrolirano kretanje po nagnutoj površini. Ovi uređaji moraju biti osigurani sukladno sa svim provedivim kodovima.
• Supervizor na licu mjesta je odgovoran za operatere koji treba da budu svjesni neposrednih opasnosti u radu sa ovom opremom.
• Ne radite sa uređajem koji ima oštećen kabl ili utikač. Sve popravke mora provoditi kvalificirana servisna tvrtka.

OVA STRANICA JE NAMJERNO OSTAVLJENA PRAZNA

Tabela sadržaja

Sigurnosne obavijesti

Odjeljak 1

Opće informacije

Brojevi modela....11

Daljinski kondenzatori....11

Toplina ledomata predviđena za izbacivanje ....16

Zračna pregrada....18

Uvjeti postavljanja kutije....19

Postavljanje kutije ....19

Zahtjevi za dozator 20

Električni uvjeti....21

Maksimalna veličina prekidača i minimalna amperaža

strujnog kola 22

Napajanje vodom i dimenzioniranje odvodnih linija/spojeva ... 25

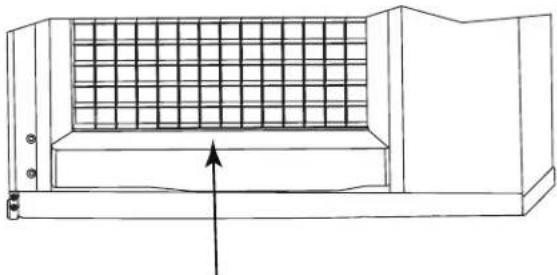

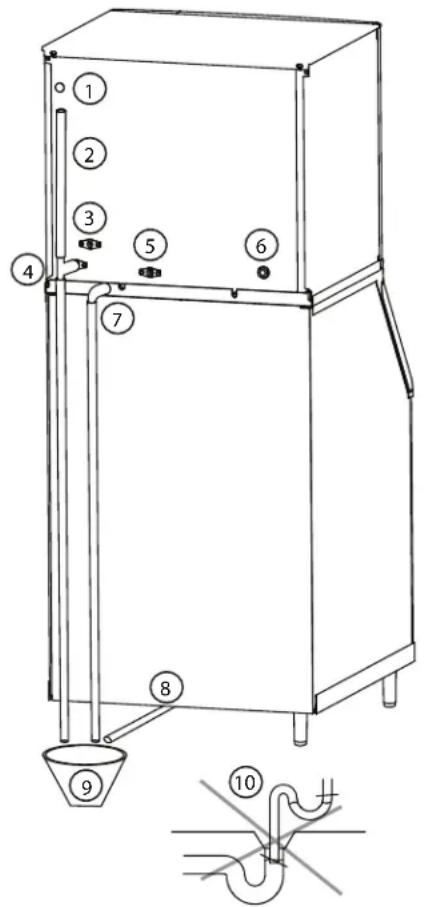

Priključci za vodu 25

Priključci za vodoopskrbu i odvodnju....26

Zračni prostor.... 26

Primjene rashladnog tornja (Modeli rashlađeni vodom) ......27

Spojevi odvoda....27

Postavljanje rashladnog sustava daljinskog kondenzatora i

kondenzirajućeg uređaja....28

Modeli daljinskog kondenzatora....29

Kondenzirajući uređaji 31

Montaža kondenzirajućeg uređaja.... 32

Pokretanje rada ledomata 36

Uklonite pregrade dobijene tijekom isporuke sonde

Tabela sadržaja (nastavak)

Garancija .... 36 Registracija garancije .... 36 Upotreba daljinskog ledomata sa kondenzatorima koji imaju više kola i koje ne proizvodi Manitowoc.... 37

Odjeljak 3 Rad

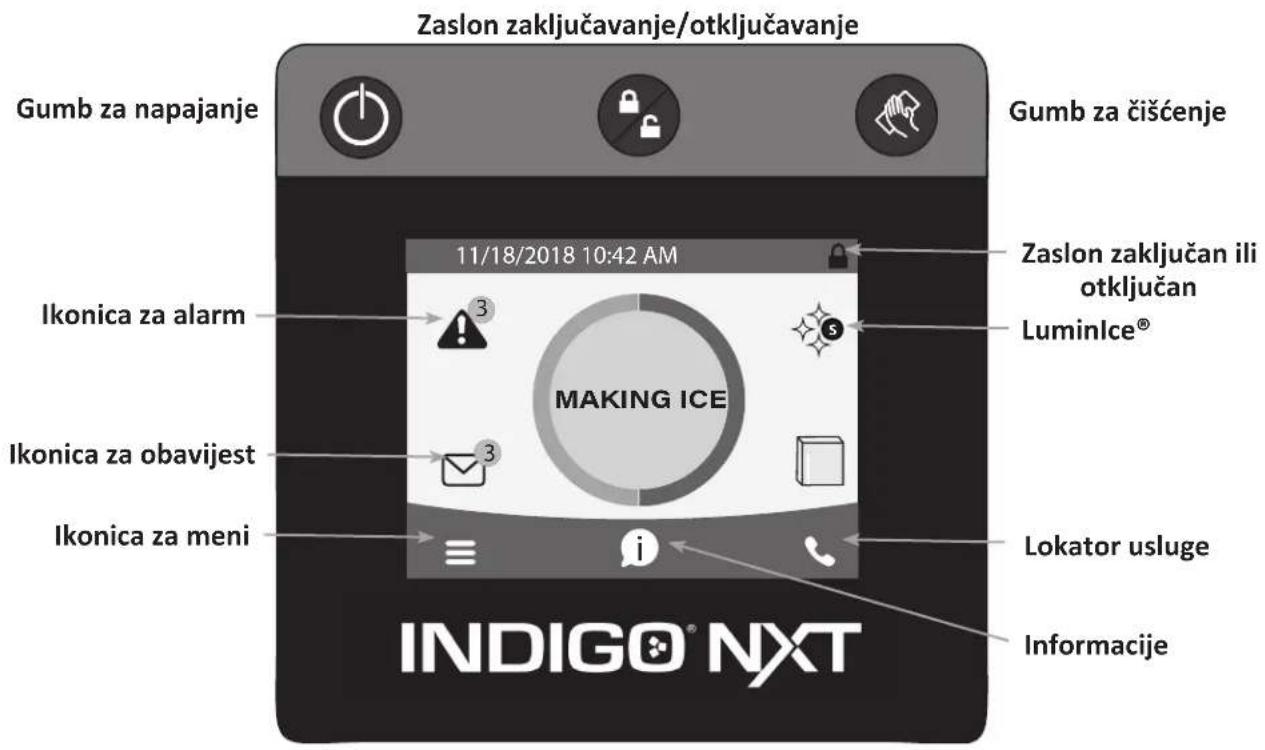

Funkcije zaslona na dodir....39

Opisi ikonice Početnog zaslona 40

Čarobnjak za podešavanja 41

Navigacija zaslona sa menijem....42

Dio rada pravljenja leda....43

Tajmeri kontrolne table ....43

Minimalna/maksimalna težina ploče 45

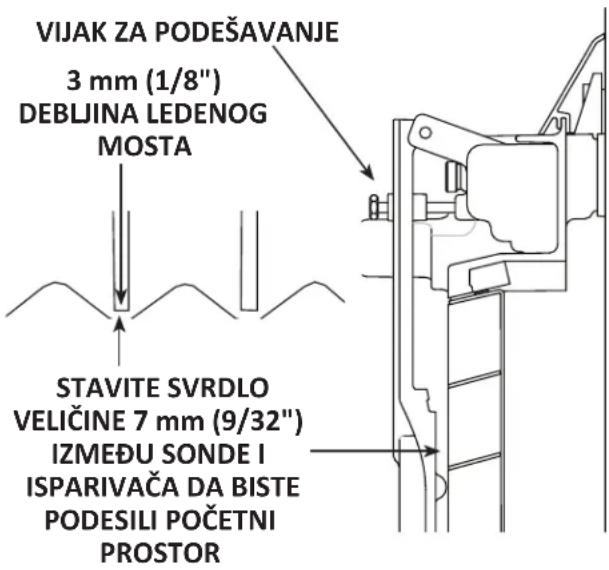

Provjera debljine leda....45

Upotreba reverzibilne osmoze ili dejonizirane vode....46

Odjeljak 4 Održavanje

Popis provjere prije pozivanja servisne službe ....55

Servis greške....58

Odjeljak 1

Opće informacije

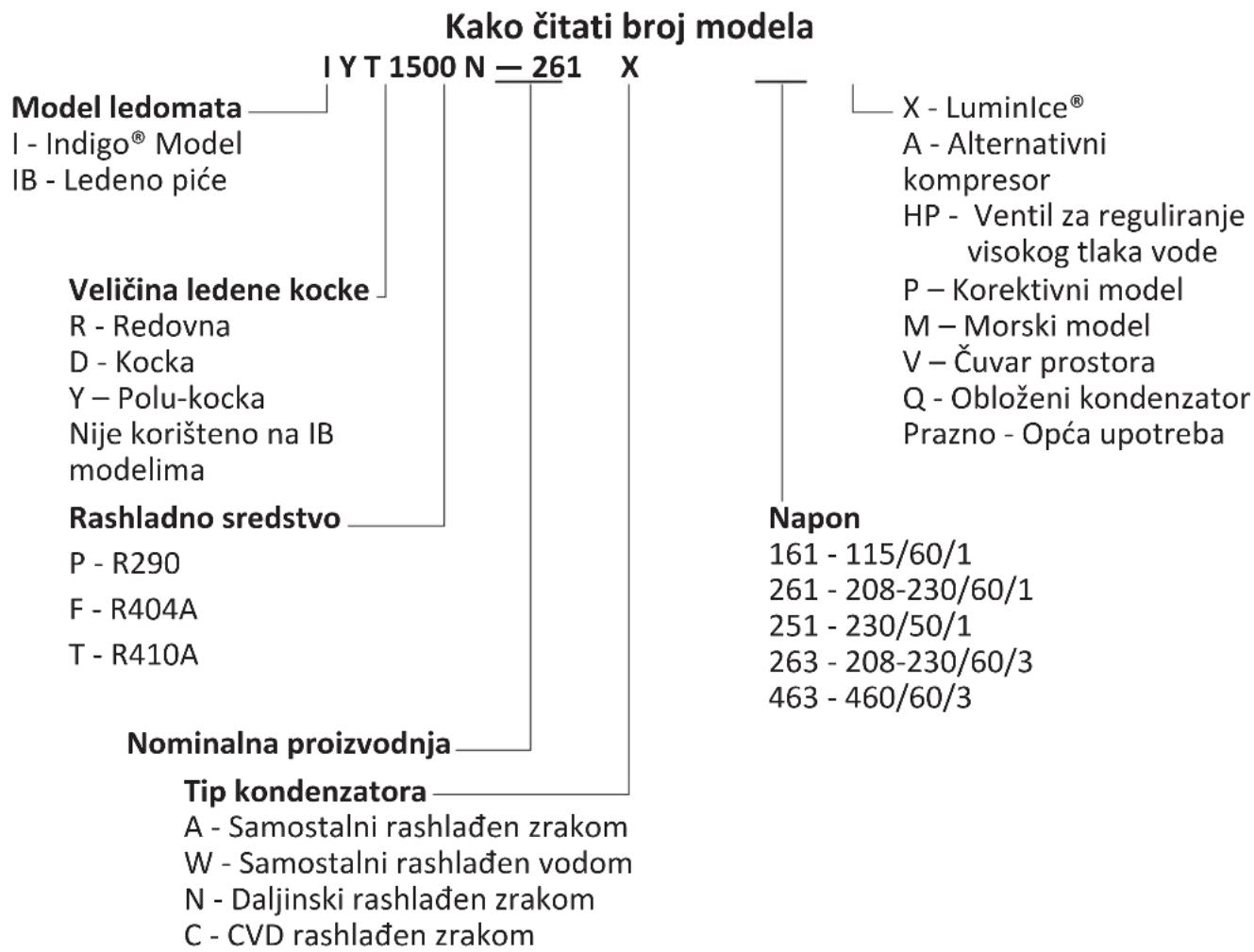

Brojevi modela

Oprema za ispuštanje zraka sa vrha

Oprema za ispuštanje zraka sa vrha se može koristiti za izbor modela ledomata. Ova oprema usmjerava topao ispusni zrak prema gore umjesto izvan ploča sa strane.

iAuCS® Sustav automatskog čišćenja

Luminlce® inhibitor rasta preusmjerava zrak u zoni hrane ledomata preko UV žarulje. Ovaj proces će spriječiti razvoj običnih mikoorganizama na svim izloženim površinama zone hrane.

NAPOMENA: Ovi proizvodi su hermetički zaptiveni i sadrže fluorinirani staklenički plin.

OVA STRANICA JE NAMJERNO OSTAVLJENA PRAZNA

Uvjeti lokacije

Lokacija odabrana za glavni odjeljak ledomata mora ispunjavati sljedeće kriterije. Ako neki od ovih kriterija nisu ispunjeni, odaberite drugu lokaciju.

• Lokacija mora biti u prostoriji i bez zrakom prenosivih i drugih onečišćivača.
• Lokacija ne smije biti blizu opreme koja stvara toplinu ili na direktnoj sunčevoj svjetlosti.
• Lokacija mora omogućiti dovoljno prostora za vodne, odvodne i strujne priključke u zadnjem dijelu ledomata.
• Lokaciji ne smije smetati protok zraka kroz i oko ledomata.
• Samo zakačeni paneli - Prednji panel mora imati mogućnost otvaranja i slobodnog ljuljanja. Preporučeni prednji razmak od 91,4 cm (36") za slobodno ljuljanje. Ne stvarajte prepreku.

Uvjeti montaže

• Ledomat i spremnik moraju biti u istoj razini.
• Posebno provjetravajte otvore ledomata i spremnika.
• Kraj otvora na kutiji mora imati zračni prostor.
• Ledomat i spremnik moraju biti očišćeni i dezinficirani nakon montaže.
• Odvodna linija mora imati vezu ili neki drugi način odvajanja na ledomatu.

Samo QuietQube ^® modeli

• Gornja ploča ledomata se može isjeći klještima da bi kablovi, crijevo za vodu i električni priključci mogli da produ do vrha uređaja. Samo isjeći potreban dio, dok zadnja ploča mora držati gornju ploču.
• Ulaz za vodu i strujna sklopka moraju sadržati servisnu petlju radi budućeg pristupa.

Samo CVD modeli

• Lokacija ne smije dozvoliti toplini ispušnog ventilatora i/ili masnoći da dopru do kondenzatora.
• Lokaciji ne smije smetati protok zraka kroz i oko kondenzirajućeg uređaja.

Minimalne/Maksimalne temperature

Model	Minimalna temperatura zraka	Maksimalna temperatura zraka
Svi glavni dijelovi ledomata	35°F2°C	110°F43°C

Izdvojeni kondenzatori	Minimalna temperatura zraka	Maksimalna temperatura zraka
Svi modeli	-20°F	120°F
	-29°C	49°C

QuietQube kondenzirajući uređaji	Minimalna temperatura zraka	Maksimalna temperatura zraka
CVDF0600
CVDF0900	-20°F	120°F
CVDT1200	-29°C	49°C
CVDF2100
CVDT2100
CVDF1400
CVDT1400	-20°F	130°F
CVDF1800	-29°C	54°C
CVDT1800

Toplina ledomata predviđena za izbacivanje

Ledomat Toplina odbijanja
Serija Klimatizacija	Najveća vrijednost
IT0300 4600 5450
IP0300 4600 5450
IP0320 3800 6000
IP0420^ 3800 3800
IT0420 3800 6000
IT0450 3800 6000
IT0500 3800 6000
IF0500 3800 6000
IP0500 3800 6000
IF0600 11800 13700
IP0600 11800 13700
IP0620 5400 6300
IT0620 5400 6300
IT0750 12800 13700
IF0900 13000 16000
IT0900 12700 14800
IT1200 16200 19100
IT1500 23000 27000
IT1900 26100 30500

Koristite ove informacije kada:

• Mjerite klimatizacijsku opremu gdje su postavljeni samostalni rashladni ledomati.
• Određivanje opterećenja ledenog tornja. Koristite špicasti oblik za mjerenje opterećenja.

Uvjeti za raščišćavanje
MODELI ZRAK/VODA/DALJINSKI

IT0300IP0300	Samostalni rashlađen zrakom	Rashlađen vodom
Vrh/Strane	40 cm (16") 20	cm (8")
Pozadi 13	cm (5") 13 cm	(5")

IP0320 IP0420IT0420 IP0620IT0620	Samostalni rashlađeni zrakom	Vodom rashlađen ili daljinski kondenzator
Vrh/Strane 31 cm (12") 20 cm (8")
Pozadi 13 cm (5") 13 cm (5")

IT0450 IT0500IF0500 IP0500IF0600 IP0600IT0750 IF0900IT0900	Samostalni rashlađeni zrakom	Vodom rashlađen ili daljinski kondenzator
Vrh/Strane 20 cm (8") 20 cm (8")
Pozadi 13 cm (5") 13 cm (5")

NAPOMENA: Kompleti za oslobađanje zraka na vrhu zahtjevaju iste uvjete raščišćavanja kao odgovarajući samostalni model rashlađen zrakom.

IT1200 60 Hz	Samostalni rashlađeni zrakom	Vodom rashlađen ili daljinski kondenzator
Vrh/Strane	20 cm (8") 20 cm (8")
Pozadi 13	cm (5") 13 cm (5")

IT1200 50 Hz	Samostalni rashlađeni zrakom	Vodom rashlađen ili daljinski kondenzator
Vrh 31 cm (12") 20 cm (8")
Strane	58 cm (23") 20 cm (8")
Pozadi 20 cm (8") 13 cm (5")

IT1500	Samostalni rashlađen zrakom	Vodom rashlađen ili daljinski kondenzator
Vrh 31	cm (12") 20 cm (8")
Strane	20 cm (8")	20 cm (8")
Pozadi	31 cm (12")	13 cm (5")

IT1900	Samostalni rashlađen zrakom	Vodom rashlađen ili daljinski kondenzator
Vrh/Strane	61 cm (24")	20 cm (8")
Pozadi	31 cm (12")	13 cm (5")

Bristol kompresor

^1 IT1900	Samostalni rashlađeni zrakom	Vodom rashlađen ili daljinski kondenzator
Vrh/Strane	20 cm (8")	20 cm (8")
Pozadi	13 cm (5")	13 cm (5")
^1 Copeland kompresor

MODELI DALJINSKOG KONDENZATORA

Model Vrh	Strane*	Dno
JCF0500JCT0500JCF0900JCT0900JCT1200JCT1500	36"(91 cm)	24"(61 cm)	16"(41 cm)
* Najmanje dvije strane.

Obavijest

Kondenzatori moraju biti postavljeni horizontalno sa motorom ventilatora na vrhu bez ikakvih smetnji.

QUIETQUBE® MODELI

Model Vrh	Pozadi Strane
IF0600C	5"	5"	5"
IF0900C	(13 cm)	(13 cm)	(13 cm)
IT1200C
IBF0620C	2"**(5 cm)	5"	8"**(20 cm)
IBF0820C
IBT1020C
IF1400C
IT1430C
IF1800C
IT1830C
IF2100C
IT2130C
** 61 cm (24") se preporučuje na vrhu/stranama za servisiranje.

MODELI KONDENZIRAJUĆEG UREĐAJA

Model	Vrh/Strane	Pozadi Sprijeda
CVDF0600CVDF0900CVDT1200CVDF1400CVDT1400CVDF1800CVDT1800CVDF2100CVDT2100	0"* (0 cm)	48"(122 cm)
* 61 cm (24") se preporučuje na vrhu/stranama za servisiranje.

Obavijest

Ledomat mora biti zaštićen ako će biti izložen temperaturama ispod 0°C (32°F). Kvar zbog izlaganja niskim temperaturama nije pokriven garancijom.

Zračna pregrada

Samo samostalna zrakom rashlađena

Pregledajte sljedeće preporuke osim ako nije drugačije zahtjevano od strane proizvođača dozatora.

• Područje postavljanja mora podržavati kombiniranu težinu opreme i proizvoda.
• Dozatori zahtjevaju posebni strujni izlaz iz ledomata.
• Nije potreban adapter za ledomate koji odgovaraju veličini dozatora.
• Pogledajte Manitowoc „Predloženi cjenovnik standardne opreme i dijelova“ tvrtke Manitowoc u vezi potrebnih adaptera, deflektora, i pregrada dozatora. Zahtjevi se razlikuju ovisno o modelu.
• Upravljanje razinom leda se preporučuje da bi se spriječilo curenje vode ili kretanje ledomata tijekom mućkanja.
• Poklopiti strane i zadnji dio ledomata sa stranama i zadnjim dijelom zidnog držača prilikom postavljanja ledomata.
• Prednji panel se mora slobodno ljuljati zbog pristupa radi servisiranja.
• Slijedite postupke postavljanja ledomata u ovom uputstvu i sve dodatne uvjete postavljanja, navedene od strane proizvođača zidnog držača.

Svi električni radovi, uključujući usmjeravanje žica i uzemljenja, moraju poštivati lokalne, državne i nacionalne električne kodove. Treba se pridržavati sljedećih mjera predostrožnosti:

• Ledomat mora biti uzemljen.
- Posebni osigurač/prekidač (namjenski sklop) mora biti obezbjeđen za gornji dio svakog ledomata, kondenzatora ili kondenzirajućeg uređaja.
- Kvalificirani električar mora utvrditi odgovarajuću veličinu žice, ovisno o položaju, korištenim materijalima I dužini žice (može se koristiti minimalno strujno kolo da bi se lakše odabrala veličine žice).

▲Upozorenje

Maksimalna dozvoljena varijacija napona je +10%/-5% napona izmjerenog pri pokretanju ledomata (kada je strujno opterećenje najveće).

▲Upozorenje

Ledomat mora biti uzemljen u skladu sa nacionalnim i lokalnim električnim kodovima.

Prekidač osigurača

Odvojeni električni osigurač, koji iskopčava sve polove i ima 3 mm (1/8") odvojen kontakt, mora biti obezbjeđen za fiksnu žicu. Prekidači strujnih kola moraju biti ocjenjeni prema H.A.C.R. u SAD-u.

Minimalna dozvoljena strujna opteretivnost kola

Minimalna dozvoljena strujna opteretivnost kola služi da pomogne pri odabiru veličine žice za snabdijevanje strujom. (Minimalna dozvoljena strujna opteretivnost nije strujna opteretivnost rada ledomata.)

Veličina žice (ili mjerila) također zavisi od lokacije, korištenih materijala, duljine rada, itd., tako da mora da je utvrdi kvalificirani električar.

QuietQube® glavni dijelovi

Ledomat Napon	/Faza/Ciklus	Maksimalni prekidač osigurača/ kola	Minimalne amperaže kola	Ukupne amperaže kola
Modeli za hladna pića	115/1/60 15 amp --- 1,2
	230/1/50 15 amp --- 1,0
Svi modeli koji nisu IB QuietQube®	115/1/60 15 amp 1,2 ---
	230/1/50 15 amp 1,0 ---

CVD kondenzirajući uređaji

Kondenzirajući uređaj	Napon/Faza/Ciklus	Maksimalni prekidač osigurača/kola	Minimalne amperaže kola	Minimalna veličina žice koju zahtjeva Manitowoc
CVDF0600	208-230/1/60 15208-230/3/60 15230/1/50 15	ampamp10,2 #12 Čvrsti	11,619,010,216,6bakreni vodič	#12 Čvrsti bakreni vodič#12 Čvrsti bakreni vodič
CVDF0900	208-230/1/60 20208-230/3/60 15230/1/50 20	amp 11,5 #10 Čvrstiamp 7,1 #12 Čvrstiamp 8,7 #10 Čvrsti	bakreni vodičbakreni vodičbakreni vodič
CVDT1200	208-230/1/60208-230/3/60 15230/1/50 20	25 amp20 ampamp12,8 #10 Čvrsti	14,8113,39,311,1bakreni vodič	#10 Čvrsti bakreni vodič#12 Čvrsti bakreni vodič
CVDF1400	208-230/1/60 20208-230/3/60 15	ampamp 11,1 #12 Čvrsti	14,211,1bakreni vodič	#10 Čvrsti bakreni vodič
CVDT1400	208-230/1/60 20208-230/3/60 15	amp 13,1 #10 Čvrstiamp 10,4 #12 Čvrsti	bakreni vodičbakreni vodič
CVDF1800	208-230/1/60 30208-230/3/60 20230/1/50 40	amp 19,2 #8 Čvrstiamp 13,3 #10 Čvrstiamp 25,0 #8 Čvrsti	bakreni vodičbakreni vodič
CVDT1800	208-230/1/60 25208-230/3/60 20230/1/50 25	amp 16,7 #10 Čvrstiamp 13,5 #10 Čvrstiamp 14,9 #10 Čvrsti	bakreni vodičbakreni vodičbakreni vodič
CVDF2100	208-230/1/60 50208-230/3/60 30	amp 40,0 #6 Čvrstiamp 30,0 #10 Čvrsti	bakreni vodičbakreni vodič
CVDT2100	208-230/1/60 40208-230/3/60 30	amp 24,1 #8 Čvrstiamp 18,3 #10 Čvrsti	bakreni vodičbakreni vodič
^1 Alternativni kompresor - pogledajte serijsku oznaku modela na ledomatu da provjerite minimalne amperaže kola.

Napajanje vodom i dimenzioniranje odvodnih linija/spojeva

Lokacija	Temperatura vode	Vodni tlak	Elementi ledomata	Cijevi za ledomat
Ulaz za vodu za ledomat	4,4°C (40°F) Min.32°C (90°F) Max.	140 kPa Min.(20 psi)550 kPa Maks.(80 psi)	3/8" ženskinavoj cijevi	10 mm (3/8")minimalni unutarnji prečnik
Odvod za vodu iz ledomata	—	—	1/2" ženskinavoj cijevi	13 mm (1/2")minimalni unutarnji prečnik
Ulaz za vodu u kondenzator	4,4°C (40°F) Min.32°C (90°F) Max.	140 kPa Min.(20 psi)1900 kPa Maks.(276 psi)	I0300 - I1200 = 3/8"ženski navoj cijeviI1500 - I1800 = 1/2"ženski navoj cijevi
Odvod za vodu iz kondenzatora	—	—	1/2" ženskinavoj cijevi	13 mm (1/2")minimalni unutarnji prečnik
Odvod za kutiju	— —		3/4" ženskinavoj cijevi	19 mm (3/4")minimalni unutarnji prečnik
Odvod za kutiju velikog kapaciteta	—	—	2" ženskinavoj cijevi	25 mm (1")minimalni unutarnji prečnik

Min. = Minimum, Max. = Maksimalni

Priključci za vodu

• Lokalni vodni uvjeti mogu zahtjevati tretiranje vode da bi se spriječilo stvaranje kamenca, taloga na filteru, i uklonili miris i okus klora.
• Svi dovodi i odvodi moraju biti sukladni sa svim provedivim kodovima nadležnih vlasti. Krajnji korisnik je odgovoran za obezbjeđivanje načina iskopčavanja, da bi ispunio lokalne kodove.
• Spojite ulazni otvor za vodu ledomata samo sa pitkom vodom.

• Instalirajte ventil za zaustavljanje vode za opskrbnu vodu i vodom hlađene kondenzatore.

• Ne spajajte ledomat sa opskrbom toplom vodom. Provjerite ispravnost zatvarača vruće vode na ostaloj opremi. (Provjerite ventile na sudoperu, slavinama, perilicama posuđa, itd.)

• Instalirajte ventil za regulaciju pritiska vode ako vodni tlak premašuje maksimalnu dozvoljenu vrijednost ventila.
• Izolirajte vodu i odvodne cijevi da biste spriječili kondenzaciju.

Priključci za vodoopskrbu i odvodnju

Zračni prostor veći od 25 mm (1 inča) je ugrađen u ledomat da bi se spriječio povratni tok. Ovaj zračni prostor prevazilazi NSF 12, AS/NZS 3500.1 i AS/NZS 3500.2 uvjete za sprječavanje povratnog toka.

Ovaj zračni prostor je veći od 25 mm (1")

NAPOMENA ZA MONTAŽU (ŠVICARSKA)

Priključak na mrežu pitke vode mora biti napravljen sa certificiranim zaustavljačem povratnog toka tipa EA (EN13959) i certificiranim priključnim crijevom (EN13618 ili EN61770) na licu mjesta.

Primjene rashladnog tornja (Modeli rashlađeni vodom)

Postavljanje rashladnog tornja za vodu ne zahtjeva izmjene ledomata.

• Vodni tlak u kondenzatoru ne smije prelaziti 1900 kPa (276 psig).
- Temperatura vode koja ulazi u kondenzator ne smije prelaziti 32°C (90°F).
• Vodni tok kroz kondenzator ne smije prelaziti 19 litara (5 galona) po minuti.
- Dozvoljen pad tlaka od 50 kPa (7 psi) između ulaza vode za kondenzator i izlaza ledomata.
- Temperatura vode koja izlazi iz kondenzatora ne smije prelaziti 43°C (110°F).

Spojevi odvoda

Slijedite ova uputstva prilikom postavljanja odvodnih crijeva, da bi se spriječio povratak odvodne vode u ledomat i spremnik za pohranjivanje:

• Odvodne cijevi moraju imati pad od 1,5 inča na svakih 5 stopa (2,5 cm po metru) i ne smiju se zatvarati.
• Donji odvod mora biti dovoljno velik da se omogući odvod iz svih crijeva.
• Pokrenite odvodne cijevi spremnika i ledomata. Izolirajte ih da biste spriječili kondenzaciju.
• Ugradite čep na izlaz za odvod ledomata i postavite 46 cm (18 inča) velik ventil iznad odvodne cijevi.
• Prekid odvodnje mora imati zračni prostor koji ispunjava lokalni kod/propis.

Pomoćni odvod se nalazi u podlozi ledomata zbog uklanjanja vlage u područjima velike vlažnosti.

1. Pogledajte zadnji dio podloge ledomata na strani kompresora te pronađite i uklonite čep.
2. Usmjerite cijev ka otvorenom dijelu odvoda:

- Koristite CPVC cijev veličine 13 mm (1/2 inča).

- Nanesite kap silikona oko spoljašnjosti cijevi ledomata i umetnite u podlogu ledomata. Silikon će obezbjediti cijevi i stvoriti vodonepropusni sloj.

• Napravite potporu za cijev.

Postavljanje rashladnog sustava daljinskog kondenzatora i kondenzirajućeg uređaja

Svaki glavni dio ledomata se isporučuje iz fabrike sa rashladnim napajanjem koje odgovara radu čitavog sustava. Serijska oznaka na ledomatu pokazuje rashladno napajanje.

Računanje udaljenosti za montažu

DUŽINA SETA CIJEVI

Maksimalna dužina cijevi iznosi 30 metara (100 stopa).

PODIZANJE/PAD SETA CIJEVI/VODOVA

Maksimalno podizanje iznosi 10,7 metara (35 stopa).

Maksimalan pad iznosi 4,5 metara (15 stopa).

Obavijest

Ako set cijevi/vodova ima podizanje nakon čega slijedi pad, može se napraviti još jedno podizanje. Slično tome, ako set cijevi/vodova ima pad nakon čega slijedi podizanje, drugi pad se ne može napraviti.

IZRAČUNATA DUŽINA SETA CIJEVI/VODOVA

Maksimalna proračunata dužina iznosi 45 metara (150 stopa).

Set vodova/cijevi koji se podiže, pada, horizontalno kreće (ili u njihovoj kombinaciji) izvan navedenih maksimuma će prekoračiti granične vrijednosti pokretanja kompresora i fabričke vrijednosti. Ovo će izazvati slab povratak ulja u kompresor. Napravite sljedeće proračune da biste utvrdili da li je set vodova/cijevi u okviru specifikacija.

1. Umetnite izmjereno podizanje/porast u formulu ispod. Pomnožite sa 1,7 da dobijete izračunati porast.

2. Umetnite izmjereni pad u formulu ispod. Pomnožite sa 6,6 da dobijete izračunati pad.

3. Umetnite izmjerenu horizontalnu udaljenost u formulu ispod. Nije potreban proračun.

4. Saberite izračunati porast, izračunati pad, i horizontalnu udaljenost da dobijete ukupnu izračunatu udaljenost. Ako ova vrijednost prelazi 45 metara (150 stopa), pomjerite kondenzator/kondenzirajući uređaj na novu lokaciju, i ponovo provedite proračune.

FORMULA ZA RAČUNANJE MAKSIMALNE UDALJENOSTI SETA CIJEVI/VODOVA

Korak 1.

Izmjereni porast (R) 10,7 metara (35 stopa)

Maksimalno ____ x 1,7 = ____(Izračunati porast

Korak 2.

Izmjereni pad (D) 4,5 metra (15 stopa)

Maksimalno ____ x 6,6 = ____(Izračunati pad

Korak 3.

Garancija za rashladni sustav neće važiti ako Manitowoc ledomat i Manitowoc CVD kondenzirajući uređaj nisu postavljeni prema specifikacijama. Ova garancija također neće važiti ako je rashladni sustav izmjenjen sa kondenzatorom, uređajem za vraćanje topline, ili drugim dijelovima ili uređajima koje nije proizveo Manitowoc.

MODELI DALJINSKOG KONDENZATORA

Dodatno rashladno sredstvo

Ledomat	Daljinski kondenzator	Rashladno sredstvo koje treba da se doda napajanju sa nazivnom pločicom za setove cijevi od 15 do 30 Metara (50' do 100')
IF0500N	JCF0500	680 g - 1,5 lbs
IT0500N	JCT0500	680 g - 1,5 lbs
IF0600N	JCF0900	680 g - 1,5 lbs
IT0750N	JCT1200	907 g - 2,0 lbs
IT0900N	JCT1200	907 g - 2,0 lbs
IF0900N	JCF0900	907 g - 2,0 lbs
IT1200N	JCT1200	907 g - 2,0 lbs
IT1500N	JCT1500	907 g - 2,0 lbs
IT1900N	JCT1500	907 g - 2,0 lbs

Set cijevi/model

Set cijevi/ vodova	Cijev za ispuštanje	Cijev za tekućinu	Model
RF20/35/50R404A	13 mm(1/2 inča)	7,9 mm(5/16 inča)	IF0500NIF0600NIF0900N
RT20/35/50R410A	13 mm(1/2 inča)	7,9 mm(5/16 inča)	IT0500NIT0750NIT0900NIT1200N
RL20/35/50R410A	13 mm(1/2 inča)	9,5 mm(3/8 inča)	IT1500NIT1900N
NAPOMENA: R404A cijevi = bijeli zaštitni poklopci. R410A cijevi = rozi zaštitni poklopci.Svi setovi cijevi moraju biti izolirani sa 6,35 mm (1/4") Armaflex.

▲Upozorenje

Situacija potencijalne osobne povrijede

Glavni dio ledomata sadrži rashladno napajanje. Postavljanje i lempljene vodova cijevi mora provoditi pravilno osposobljen i od strane EPA ovlašten tehničar za rashladne uređaje, svjestan opasnosti u radu sa opremom sa rashladnim napajanjem.

Montaža daljinskog kondenzatora

Korak 1 Obezbjedite kondenzator.

Rupe su napravljene da bi se kondenzator zaštitio od komadića betona, ili drveta.

▲Upozorenje

Glavni dio ledomata sadrži napajanje za rashladni sustav. Glavni dio ledomata sadrži rashladne ventile koji moraju ostati zatvoreni dok se ne provede pravilna montaža setova cijevi/vodova.

▲Upozorenje

Električna struja za glavni dio ledomata, kondenzirajući uređaj ili kondenzator mora biti iskopčana prije rada.

U većini slučajeva, pravilno usmjeravanje seta cijevi/vodova ne zahtjeva skraćivanje. Kada je potrebno skraćivanje ili produžavanje, to treba učiniti spajanjem seta cijevi/vodova sa ledomatom ili daljinskim kondenzatorom. Time se spriječava gubitak rashladne tečnosti u ledomatu ili kondenzatoru.

Elementi za brzo kopčanje na setovima cijevi/vodova sadrže pristupne ventile. Koristite ove ventile da oslobodite bilo kakvo zaostalo isparenje iz seta cijevi/vodova.

Slijedite dobre prakse rada sa rashladnim uređajima, sve cijevi očistite azotom i izolirajte. Ne mjenjajte veličine cijevi. Ispraznite cijevi i stavite oko 5 oz (145 grama) parnog rashladnog sredstva u svaku cijev.

1. Sklonite poklopce za prašinu sa seta cijevi/vodova, kondenzatora i ledomata.
2. Nanesite rashladno ulje na navoje na spojnicama za brzo iskopčavanje, prije prikopčavanja na kondenzator.
3. Pažljivo rukom navijte ženski navoj na kondenzator ili ledomat, zatim zategnite spojnice ključem do dna.
4. Okrenite dodatni četvrtasti navoj da osigurate pravilno naleganje lima na lim. Obratite pažnju na sljedeće specifikacije:

Cijev za tekućinu	Cijev za ispuštanje
3 - 4 m kg13,5 - 16,2 N•m	11 - 14 m kg47,5 - 61,0 N•m

1. Provjerite sve elemente i poklopce ventila zbog curenja i ponovo montirajte i zategnite poklopce.
2. Međusobno povezivanje naponskog vodiča koristi se za napajanje i isključivanje motora ventilatora kondenzatora. Napon udaljenog kondenzatora odgovara naponu glavnih dijelova ledomata.

Međusobno povezivanje naponskog vodiča
Ledomat	Daljinski kondenzator
L1 F1
L2 F2

Završeno je postavljanje za modele daljinskog kondenzatora. Predite na stranica 36 postupak početka rada.

KONDENZIRAJUĆI UREĐAJI
Dodatno rashladno sredstvo

Ledomat	Daljinski kondenzator	Rashladno sredstvo koje treba da se doda napajanju sa nazivnom pločicom za setove cijevi od 15 do 30 Metara (50' do 100')
IF0600C	CVDF0600 680	g - 1,5 lbs
IBF0620C	CVDF0600 680	g - 1,5 lbs
IBF0820C	CVDF0900 680	g - 1,5 lbs
IF0900C	CVDF0900 907	g - 2,0 lbs
IBT1020C	CVDT1200 907	g - 2,0 lbs
IT1200C	CVDT1200 907	g - 2,0 lbs
IF1400C	CVDF1400 907	g - 2,0 lbs
IT1430C	CVDT1400 907	g - 2,0 lbs
IF1800C	CVDF1800 907	g - 2,0 lbs
IT1830C	CVDT1800 907	g - 2,0 lbs
IF2100C	CVDF2100 181	4 g - 4,0 lbs
IT2130C	CVDT2100 907	g - 2,0 lbs

Set cijevi / model

Set cijevi/ vodova	Usisno crijevo	Crijevo za tekućinu	Model
RC21/31/51	5/8 inča (16 mm)	3/8 inča (10 mm)	IF0600CIBF0620CIBF0820CIF0900CIBT1020CIT1200CIT1430C
RC20/30/50	3/4 inča (19 mm)	1/2 inča (13 mm)	IF1400CIF1800CIT1830CIT2130C
RC23/33/53	3/4 inča (19 mm)	5/8 inča (16 mm)	IF2100C
NAPOMENA: Svi setovi cijevi moraju biti izolirani sa Armaflex-om:13 mm (1/2") Usisni vod7 mm (1/4") Vod za tekućinu

▲Upozorenje

Postavljanje QuietQube® kondenzacijskog uređaja može zahtjevati upotrebu posebne opreme za postavljanje. Potrebno je osposobljeno i kvalificirano osoblje za pravilnu montažu i podizanje. Napravljene su rupe u kutovima kondenzirajućeg uređaja da bi se omogućilo korištenje podiznih karika.

Obavijest

Manitowoc daljinski sustavi su odobreni i pod garancijom kao potpuno novi paket. Garancija na rashladnom sustavu će se poništiti ako je glavni dio novog ledomata prikopčan za postojeću (korištenu) cijev ili kondenzacijske uređaje ili obrnuto.

MONTAŽA KONDENZIRAJUĆEG UREĐAJA

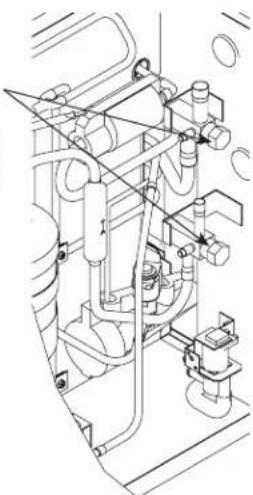

Korak 1 Obezbjedite kondenzator.

Rupe su napravljene da bi se kondenzator zaštitio od komadića betona, ili drveta.

Nećete čuti tijek rashladne tekućine dok su ventili otvoreni. Rashladna tekućina neće protjecati dok ledomat ne počne sa radom i dok se ne otvori solenoidni ventil.

• Svi poklopci ventila sa moraju ponovo postaviti, zategnuti i provjeriti na curenje, da ne bi došlo do curenja rashladne tekućine.
• Svi ventili se otvaraju okretanjem u smjeru suprotnom od kazaljki na satu. Otvorite zatvarajuće ventile za usisnu cijev i cijev za tekućinu.

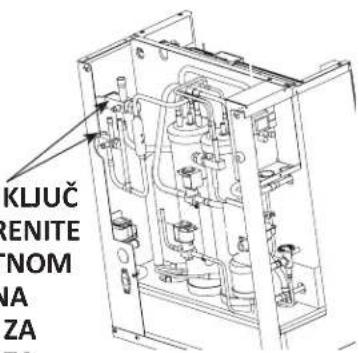

KORISTITE ALATNI KLJUČ DA OTVORITE (OKRENITE U SMJERU SUPROTNOM OD KAZALJKE NA SATU) VENTILE ZA ISKLJUČIVANJE ZA USISNU CIJEV I CIJEV ZA TEKUĆINU

QuietQube® Modeli

KORISTITE ALATNI KLJUČ DA OTVORITE (OKRENITE U SMJERU SUPROTNOM OD KAZALJKE NA SATU) VENTILE ZA ISKLJUČIVANJE ZA USISNU CIJEV I CIJEV ZA TEKUĆINU

Modeli za hladna pića

KORISTITE ALATNI KLJUČ DA OTVORITE (OKRENITE U SMJERU SUPROTNOM OD KAZALJKE NA SATU) VENTILE ZA ISKLJUČIVANJE ZA USISNU CIJEV I CIJEV ZA TEKUĆINU

Nakon otvaranja ventila za usisavanje, ispuštanje i prijemnog servisnog ventila, tlak rashladne tekućine neće biti detektovan dok ledomat ne počne ciklus smrzavanja i dok se ne stvori napon u solenoidnim ventilima.

Korak 5 Provjerite curenje u rashladnom sustavu.

A. Prikopčajte napajanje sa glavnim dijelom ledomata – ne prikopčavajte napajanje sa CVD kondenzirajućim uređajem.
B. Pritisnite prekidač za napajanje i dodajte napon ledomatu tijekom 60 sekundi, dok se tlakovi ne izjednače.
C. Iskopčajte napajanje sa glavnim dijelom ledomata.
D. Provjerite da li ima curenja u spojevima setova cijevi/vodova, S rešetci i svim tvorničkim šavovima u glavnom dijelu ledomata i u kondenzirajućem uređaju.
E. Prikopčajte napajanje na CVD kondenzirajući uređaj i omogućite ispumpavanje sustava.

• Da bi se spriječila kondenzacija, mora se izolovati čitava usisna cijev, uključujući zatvarajući ventil.
• Čitava izolacija mora biti oslobođena od zraka i zapečaćena na oba kraja.
• Sljedeći uvjeti izolacije sprječavaju kondenzaciju na 32°C (90°F) ambijentalne temperature i 90% relativne vlažnosti. Ako se očekuje veća vlažnost, povećajte debljinu izolacije:

Usisna cijev	Cijev za tekućinu	Minimalna debljina izolacije
19 mm (3/4 inča)	13 mm (1/2 inča)	Usisni vod - 13 mm (1/2")Vod za tekućinu - 7 mm (1/4")
16 mm (5/8 inča)	10 mm (3/8 inča)
19 mm (3/4 inča)	16 mm (5/8 inča)	Usisni vod - 19 mm (3/4")Vod za tekućinu - 7 mm (1/4")

Korak 7 Izolacija za zatvarajući usisni ventil.

Izolacija za zatvarajući usisni ventil se nalazi na plastičnoj vrećici zakačenoj za vodenu zavjesu.

Korak 8 Samo modeli za ledena pića.

Probni termostatska sonda mora da se premjesti sa isporučenog položaja u položaj za stvaranje leda.

• Sonda spremnika termostata mora biti okrenuta prema dole da bi se omogućili kontakt sa ledom i pravilan rad.
• Provjerite da li se probna žica dodiruje sa vodenom zavjesom.

• Kontrola je namještena i nije potrebno programiranje.

• Odvrnite osiguravajući vijak.

• Okrenite sondu iz horizontalnog u vertikalni položaj.
• Zategnite osiguravajući vijak da obezbjedite sondu.

Pokretanje rada ledomata

Pokretanje rada ledomata i provedba operativnih provjera su odgovornosti posjednika/operatera.

Postupci podešavanja i održavanja istaknuti u ovom uputstvu nisu pokriveni garancijom.

UKLONITE PREGRADE DOBIJENE TIJEKOM ISPORUKE SONDE ZA DEBLJINU LEDA

Uklonite i odložite dodjeljene pregrade prije početka rada ledomata.

Za informacije o garanciji posjetite:

Punjenje rashladnog sredstva

Model ledomata/serijski broj sadrži popis rashladnih sredstava. Daljinski kondenzatori i cijevi sadrže samo parno napajanje.

Model Količina Tip
IF0500N 2,72 kg - 6,0 lbs R404A
IT0500N 2,72 kg - 6,0 lbs R410A
IF0600N 3,18 kg - 7,0 lbs R404A
IT0750N 3,18 kg - 7,0 lbs R410A
IF0900N 3,18 kg - 7,0 lbs R404A
IT0900N 3,40 kg - 7,5 lbs R410A
IT1200N 3,40 kg - 7,5 lbs R410A
IT1500N	3,40 kg - 7,5 lbs R410A
IT1500N-A	3,63 kg - 8,0 lbs R410A
IT1500N-E	3,40 kg^1 - 7,5 lbs5,30 kg^2 - 11,75 lbs	R410A
IT1900N 3,63 kg - 8,0 lbs R410A
IT1900N-A	3,63 kg - 8,0 lbs R410A
IT1900N-E	3,63 kg - 8,0 lbs5,78 kg - 12,75 lbs	R410A
^1 Prije SN1120837623, ^2 Poslije SN1120837623Informacije na modelu / serijskoj ploči prevazilazesve podatke popisane na ovom grafiku.

Spojnice za brzo prikopčavanje

Ledomat i setovi cijevi/vodova se dobijaju sa spojnicama za brzo prikopčavanje. Preporučuje se da se odgovarajući priključci (dostupni preko Manitowoc distributera K00129) postavljaju u kondenzator sa više kola, a da se količina za „čuvanje“ pare, odnosno 150 ml (5 oz.) odgovarajućeg rashladnog sredstva sipa u kondenzator prije spajanja ledomata ili setova cijevi sa kondenzatora.

Odjeljak 3 Rad

Funkcije zaslona na dodir

The Indigo® NXT kontrolna tabla nudi serije gumbova osjetljivih na dodir i interaktivni zaslon na dodir.

Gumbovi

Gumb za Napajanje: Sadrži funkcije Uključivanja/Isključivanja za ledomat.

Gumb Zaključaj/Otključaj: Dozvoljava ili spriječava navigaciju zaslona na dodir.

Gumb Čišćenje: Pokreće postupak čišćenja ili dezinficiranja. Pročitati Odjeljak 4 za detalje.

Zaslon na dodir

Početni zaslon omogućuje prikazivanje statusa ledomata, obavijesti i poruke. Navigacija sa zaslonom na dodir pruža pristup stavkama menija, informacijama o uređaju, podešavanjima i dnevniku događaja. Postavke za podešavanja i uštedu energije se mogu podesiti zajedno sa informacijama o pristupu popravci i rješavanju problema.

Ikonice: Namjestite indikaciju statusa i omogućite navigaciju pritiskom na ikonicu.

OPISI IKONICE POČETNOG ZASLONA

Ikonica Opis
Početak	Centralni dio zaslona prikazuje trenutačno stanje ledomata – Pravljenje leda,pun spremnik, programski režim ili isključen uređaj
Oprez/Upozorenje	Ikonica za oprez sa brojem poruka. Pritiskom na ikonicu će se prikazatizapisnik upozorenja koji će omogućiti gledanje i resetovanje upozorenja
Poruka	Ikonica za obavijest sa količinom poruka. Pritiskom na ovu ikonicu će seprikazati zaslon sa podsjetnikom o rutinskom održavanju, što će omogućitigledanje i resetovanje podsjetnika
Meni	Meni ikonica će Vas uvesti u glavni meni
Informacije	Ikonica za informacije prikazuje model i serijski broj, datum montaže i drugeinformacije specifične za ledomat
Lokatorusluge	Sadrži kontaktne informacije o Vašoj lokalnoj servisnoj podršci –Podrazumijeva se servisni lokator za web stranicu Manitowoc Ice
Zaključano/Otključano	Pokazuje da li je ekran zaključan ili otključan
Luminice®	Vidljivo samo kada je Luminice® II oprema prikopčana.Plavo S - Normalan rad Crveno S - Zamjenite žaruljuNaizmjenično crveno/plavo svjetlo – Montirana neispravna žarulja
Zeleni gumbza napajanje	Ova ikonica se pojavljuje ako se mašina isključi pri Dugotrajnom smrzavanjuili Dugotrajnom prikupljanju. Da biste restartovali mašinu, pritisnite Zelenigumb za napajanje na zaslonu ili pokušajte recikliranjem napajanja. Ovo seemože učiniti samo tri puta tijekom razdoblja od 24 sata.
Tehnički podaci o performansamaNAPOMENA: Statistički podaci o performansama su izračunati na temelju performansi stroja pri okolnojtemperaturi od 90 stupnjevai temperaturi vodeod 70 stupnjeva. Stvarni statistički podaci mogu variratiovisno o Vašim radnim uvjetima.

Čarobnjak za podešavanja

Zasloni će se automatski aktivirati nakon odabira ili pritiska desne strijelice za aktiviranje jednog zaslona, pritiska lijeve strijelice za povratak na prethodni zaslon. Svim podešavanjima se može pristupiti i mogu se mijenjati bez čarobnjaka, pomoću navigacije zaslona sa menijem.

Podešavanje	Opis
Pritisnite gumb za napajanje	Gumb za napajanje (UKLJUČI/ISKLJUČI) se koristi za pokretanje/zaustavljanje pravljenja leda.
Unesite broj modela	Vidljivo samo ako broj modela ne može automatski da se identificira.Ledomat neće početi sa radom bez identifikacije modela.
Odaberite jezik	Podrazumjevani jezik je Engleski. Spustite da odaberete drugačiji jezik.
Čarobnjak za pokretanje	Čarobnjak za podešavanja će Vas voditi kroz programiranje ledomata.
Detekcija opreme	Detektuje da li su senzor razine leda, Luminlce® II ili iAuCS® priključeni.Oznaka = da - X = ne
USB podešavanje	Koristi se samo kada su podešavanja prebačena na USB drajv. Preskočite zaslon odabirom desne strijelice.
Konfigurišite formate datuma i vremena	Odaberite Mjesec/Dan/Godina ili Dan/Mjesec/Godina.Odaberite 12-satni ili 24-satni vremenski format.
Podesite vrijeme	Koristite strijelice da podesite lokalno vrijeme.
Podesite datum	Koristite strijelice da podesite datum za svoju lokaciju.
Jedinice	Odaberite standardne ili metričke jedinice.

Podešavanje Opis
Svjetlina	Konfigurišite svjetlost zaslona tijekom normalnog rada.
Led program	Programirajte rad ledomata ili pritisnite desnu strijelicu da prekočite ovo podešavanje.
Podsjetnik za čišćenje	Podesite podsjetnik za čišćenje ili dezinficiranje ili pritisnite desnu strijelicu da preskočite.
iAuCS®Samo kada je detektovano	Podesite frekvenciju rada.
Zračni filter	Podesite na ON/UKLJUČENO za samostalne modele rashlađene zrakom.
Upotreba vode	Fabričko podešavanje iliKoristite manje vode za obrnete sustave osmoze iliKoristite više vode da poboljšate bistrinu za nefiltriranu vodu
Vodeni filter	Odaberite Da ili Ne, podesite interval podsjetnika.
Luminlce® II Samo kada je detektovan	12-mjesečni podsjetnik je automatski podešen.
Senzor razine ledaSamo kad je detektovano	Podsjetnik za okretanje senzora iz isporučenog u operativni polo aj.
Završetak radačarobnjaka	Pritisnite desnu strijelicu ili home ikonicu da se vratite na početni/home zaslon.

Navigacija zaslona sa menijem

Odaberite ikonicu PODEŠAVANJA sa Home zaslona da pristupite zaslonu Glavnog menija.

Energija Servis	Podešavanja		Vratiti na fabrička podlčanja
Led program Podaci Jezik			Zahtjeva čarobnjaka za podešavanja
Upotreba vode	Zapisnik upozorenja Podsjetnici		Kopija aktuelnih podešavanja
Statistika	Ručno ubiranje (leda) Vrijeme i datum		Vratiti na fabrička podešavanja
	Zamjena kontrolne *iAuCS®	Ježnički
	Dijajstika Svjetlina
	*Prime i/ Pumpa
* Vidljiva samo kada je postavljena ova dodatna oprema

Dio rada pravljenja leda

Gumb za napajanje mora biti pritisnut na dole pritisnut a vodena zavjesa/amortizeri za led moraju biti na isparivaču prije početka rada ledomata.

Ciklus čišćenja vode

Ledomat čisti svu preostalu vodu iz vode odvoda.

Ciklus prehlađivanja

Rashladni sustav hladi isparivač dok se vodena pumpa ne napuni.

Ciklus smrzavanja

Voda se kreće kroz isparivač a rashladni sustav hladi isparivač. Led se stvara na isparivaču a ciklus smrzavanja se nastavlja dok led ne formira sloj određene probne debljine. Probna debljina sloja leda signalizira kontrolnu tablu da počne sa ubiranjem leda.

Ciklus ubiranja

Sva preostala voda se provodi u odvod dok rashladni plin grije isparivač. Kada se isparivač grije, sloj kockica klizi niz njega u kutiju za pohranjivanje leda. Ako sve kockice padnu sa vodene zavjese (ili amortizera za led), uređaj započinje sljedeći ciklus smrzavanja.

Ciklus isključivanja

Ako su vodena zavjesa ili amortizer za led otvoreni zbog kockica leda, uređaj se isključuje. Kada se vodena zavjesa ili amortizer za led zatvori, ledomat započinje novi ciklus u dovodu vode.

Tajmeri kontrolne table

Kontrolna tabla ima sljedeće nepodesive tajmere:

• Kontrolna tabla ledomata će podesiti svoj datum postavljanja nakon 100 ciklusa smrzavanja i ubiranja leda.
• Ledomat je zaključan tokom ciklusa smrzavanja na 6 minuta prije nego što proces ubiranja leda može da započne.
• Maksimalno trajanje smrzavanja je 35 minuta, tokom kojeg će kontrolna tabla automatski pokrenuti postupak ubiranja leda.
• Maksimalno trajanje ubiranja leda iznosi 7 minuta, kontrolna tabla će provesti ciklus odmrzavanja vode, a zatim vratiti ledomat u ciklus smrzavanja.

Servis greške

Servis greške su pohranjene i prikazane na kontrolnoj tabli nakon tri ciklusa. Broj ciklusa potrebnih da se zaustavi ledomat zavisi od svake Servis greške.

• Ciklus dugog smrzavanja - Ako vrijeme smrzavanja dosegne 35 minuta, kontrolna tabla automatski pokreće ciklus prikupljanja. Ako dođe do 6 uzastopnih 35-minutnih ciklusa smrzavanja, ledomat se zaustavlja.
• Ciklus dugog ubiranja – Ako vreme ubiranja leda dosegne 7 minuta, kontrolna tabla automatski vraća ledomat na ciklus smrzavanja. Nakon 3 uzastopno dugačka ciklusa ubiranja, ledomat se zaustavlja.

Pogledati Odjeljak 5 ako dobijete obavijest o Servis grešci E01 ili E02.

Omogućuje ledomatu da radi do 72 sata ako se ne postigne postigne probna tvrdoća leda i/ili probne razine vode.

• Kada kontrolna tabla počne rad u bezbjednom režimu, počne svijetliti zaslon da obavijesti krajnjeg korisnika o problemu u proizvodnji.
• Kontrolna tabla automatski pokreće i nadgleda režim bezbjednog rada. Kontrola će automatski napustiti režim bezbjednog rada ako je primljen normalan signal iz ulazne jedinice.
• Nakon 72 sata, kontrolna tabla će stupiti u režim pripravnosti i isključiti se.

NAPOMENA: Kada se ledomat prvi put uključuje ili je došlo do gubitka napajanja i ledomat je restartovan, vrijeme punjenja vodom će se koristiti za računanje prosjeka od pet ciklusa.

Ubiranje pomoću vode

Kada se amortizer/zavjesa ne otvori u roku od 3,5 minuta u ciklusu ubiranja se dešava sljedeće:

• 3,5 minuta – Ulazni ventil za vodu se energizira dok voda postiže visoku probnu razinu.
• 4 minuta – Vodena pumpa se energizira.
• 6,5 do 7 minuta – Odvodni ventil za vodu se energizira.

Kada se amortizer/zavjesa ne otvara tijekom 7 minuta ciklusa ubiranja, nastaje ciklus odmrzavanja vode:

• 7 minuta – kompresor, solenoidni ventil za ubiranje, i amortizirajući ventil se energiziraju.
• Vodena pumpa ostaje energizirana a ulazni ventil za vodu se energizira dok voda dodiruje sondu za visoku razinu vode.
• Voda se usmjerava preko isparivača.
• Voda se usmjerava, amortizira i ponovno nakuplja do sonde za visoku razinu vode, u toku jednog sata.
• Na kraju ciklusa odmrzavanja, ledomat će početi sa sljedećim ciklusom smrzavanja (nekih 1 - 1,75 sata).

Minimalna/maksimalna težina ploče

Podesite debljinu leda da biste ispunili specifikacije iz tabele

Model	Minimalna težina leda po ciklusu Grama Ibs	Maksimalna težina leda po ciklusu Grama Ibs
IP0300 IT0300 IP0320	2,40 lbs 1089 grama	2,80 lbs 1270 grama
IP0420 IT0420 IT0450 IP0620 IT0620C	3,40 lbs 1542 grama	3,90 lbs 1769 grama
IF0500 IP0500 IT0500 IBF0620C	4,60 lbs 2087 grama	5,20 lbs 2359 grama
IF0600 IP0600 IT0600 IT0750	4,12 lbs 1869 grama	4,75 lbs 2155 grama
IBF0820C	5,75 lbs 2608 grama	6,50 lbs 2948 grama
IF0900 IT0900	6,20 lbs 2812 grama	7,20 lbs 3266 grama
IT1200 IBT1020C	7,50 lbs 3402 grama	8,20 lbs 3719 grama
IF1400C IT1430C	12,00 lbs 5443 grama	14,00 lbs 6350 grama
IT1500	10,25 lbs 4649 grama	11,50 lbs 5216 grama
IF1800C IT1830C	15,5 lbs 7031 grama	16,75 lbs 7598 grama
IT1900	13,20 lbs 5987 grama	14,80 lbs 6713 grama
IF2100C IT2130C	16,00 lbs 7257 grama	17,25 lbs 7824 grama

Obavijest

Rutinska podešavanja i postupci održavanja nisu pokriveni garancijom.

Provjera debljine leda

Nakon ciklusa ubiranja, pregledati ledene kocke u kutiji za pohranjivanje leda. Sonda za debljinu leda je tvornički podešena na održavanje debljine ledenog mosta na 3 mm (1/8").

NAPOMENA: Provjerite da li je vodena zavjesa na svom mjestu prilikom provedbe ove provjere. Ona spriječava prskanje vode iz vodenog prolaza.

1. Pregledajte most koji spaja kockice. On mora imati debljinu od nekih 3 mm (1/8").
2. Ako je potrebno podešavanje, okrenite vijak za podešavanje sonde za debljinu leda u smjeru kazaljke na satu da biste povećali debljinu mosta, u smjeru suprotnom kazaljke od sata da biste smanjili debljinu mosta. Namjestite prostor širine 7 mm (9/32") između sonde za debljinu leda i isparivača kao polazne točke, a zatim podesite do postizanja debljine mosta od 3 mm (1/8").

NAPOMENA: Promjena podešavanja za jednu trećinu kruga će promjeniti debljinu leda za nekih 1,5 mm (1/16").

Provjerite da li žica sonde za debljinu leda ograničava njeno kretanje.

Upotreba reverzibilne osmoze ili dejonizirane vode

Kada koristite vodu s niskim ukupnim sadržajem otopljenih čvrstih tvari (niski TDS), osjetljivost sonde za razinu vode može se povećati pomicanjem kratkospojnika preko jedne igle.

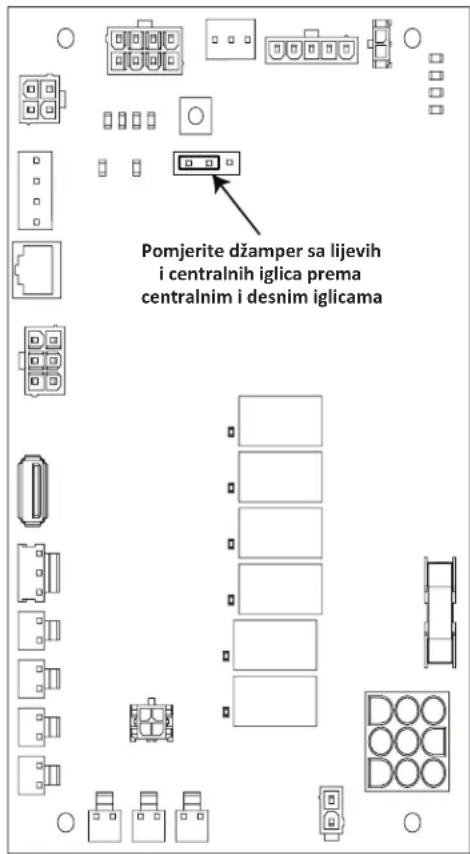

Dijagram za elektronsku kontrolnu tablu prikazuje odgovarajući položaj kratkospojnika koji pokriva lijevu i središnju iglu. Pomjeranjem kratkospojnika prema središnjoj i desnoj igli i aktiviranjem R.O. izbornika „Koristite manje vode sa reverzibilnom osmozom“ (Podešavanja/Energija/Potrošnja vode/Koristite manje vode sa reverzibilnom osmozom) će se povećati osjetljivost sonde vode.

Vi ste odgovorni za održavanje ledomata sukladno sa uputama iz ovog uputstva.

Postupci održavanja nisu obuhvaćeni garancijom.

Čistite i dezinficirajte ledomat svakih šest mjeseci da bi učinkovito radio. Ako ledomat zahtjeva češće čišćenje i dezinficiranje, posavjetujte se sa klalificiranom servisnom tvrtkom o testiranju kvalitete vode i preporuci sukladnog tretiranja vodom. Izuzetno prljav ledomat mora posebno da se čisti i dezinficira.

Čistač i dezinfekciono sredstvo Manitowoc ledomata su jedini proizvodi odobreni za upotrebu u Manitowoc ledomatima.

Pregled ledomata

Provjerite sve priključke i cijevi za vodu da nema nekih curenja. Također, pazite da se rashladna cijev ne grebe ili vibrira u odnosu na druge cijevi, ploče, itd.

Ne stavljajte ništa (kutije, itd.) ispred ledomata. Mora biti odgovarajući tok zraka unutar i okolo ledomata radi bolje proizvodnje leda i duljeg trajanja komponenti.

Vanjsko čišćenje

Očistite dio oko ledomata koliko često je potrebno da se održava čistoća i učinkovit rad.

Brišite površine vlažnom krpom umočenom u vodu da biste uklonili prašinu i prljavštinu sa vanjskog dijela ledomata. Ako prljavština ostane, koristite vlažnu krpu umočenu u blagu otopinu vode i deterdženta za sudove. Obrišite suhom, čistom i mekanom krpom.

Vanjske ploče imaju glatku površinu otpornu na mrlje i laku za čišćenje. Proizvodi koji sadrže abrazive će oštetiti površinu i ogrebati ploče.

• Nikad ne koristite čeličnu vunu ili abrazivne jastučiće za čišćenje.
• Nikad ne koristite klorirane, na bazi citrusa ili abrazivne čistače na vanjskim pločama i plastičnim dijelovima.

Provedba postupka čišćenja

- Ovaj postupak obuhvata čišćenje svih komponenti u prolazu za vodu, i koristi se za čišćenje ledomata između polugodišnjeg postupka čišćenja/dezinficiranja.

Postupak detaljnog čišćenja/dezinficiranja

Ovaj postupak se mora provoditi najmanje jednom na svakih šest mjeseci.

• Ledomat i spremnik moraju biti demontirani, očišćeni i dezinficirani.
• Sav led dobijen tijekom postupaka čišćenja i dezinficiranja mora biti odbačen.

△Oprez

Koristite samo Manitowoc odobreni čistač i dezinfekciono sredstvo za ledomat za ovu upotrebu (Manitowoc čistač - broj dijela 9405463 i Manitowoc dezinfekciono sredstvo - broj dijela 9405653). Kršenjem Federalnog zakona se smatra upotreba ovih rastvora na način koji nije sukldan sa njihovom oznakom. Pročitajte i shvatite sve oznake odštampane na bocama prije upotrebe.

Postupak detaljnog čišćenja/dezinficiranja

Čistač ledomata služi za uklanjanje kamenca i mineralnih naslaga. Dezinfekciono sredstvo za ledomat dezinficira i uklanja alge i mulj.

Korak 1 Otvorite prednja vrata da pristupite odjeljku isparivača. Led ne smije biti na isparivaču tijekom procesa čišćenja/dezinficiranja. Slijedite jednu od metoda ispod:

• Pritisnite prekidač za napajanje na kraju ciklusa ubiranaj nakon što led padne sa isparivača.
• Pritisnite prekidač za napajanje i dopustite da se led topi.

Obavijest

Nikad ne koristite nešto da silom izvadite led iz isparivača. Može doći do oštećenja.

Korak 2 Uklonite sav led iz spremnika/držača.

Korak 3 Pritisnite gumb Clean/Čistiti i odaberite „Isključiti kada se završi“. Voda će teći kroz odvodni ventil pa niz odvod. Sačekajte nekih 1 minutu dok se voda ponovo ne nakupi i na zaslonu prikaže Dodaj kemikaliju. Dodajte odgovarajuću količinu čistača ledomata u vodeni prolaz sipanjem između vodene zavjese i isparivača, zatim provjerite je li kemikalija dodata.

⚠️ Oprez

Ne mješajte čistači dezinfekciono sredstvo. Kršenjem Federalnog zakona se smatra upotreba ovih rastvora na način koji nije sukladan sa njihovom oznakom.

▲Upozorenje

Nosite gumene rukavice i zaštitne naočale (i/ili masku za lice) kada rukujete čistačem ili dezinfekcionim sredstvom za ledomat.

Model	Količina čistača
IT0300/IP0300/IP0320IP0420/IT0420/IP0620IT0620	90 ml(3 oz)
IT0450/IT0500/IF0500IP0500/IF0600/IF0600CIP0600/IT0750/IF0900IF0900CIT0900/IT1200/IT1200C	150 ml(5 oz)
IBF0620C/IBF0820CIBT1020C	150 ml(5 oz)
IF1400C/IT1430CIT1500IF1800C/IT1830CIT1900IF2100C/IT2130	265 ml(9 oz)

Isključite strujno napajanje ledomata preko strujne kutije servisnog prekidača.

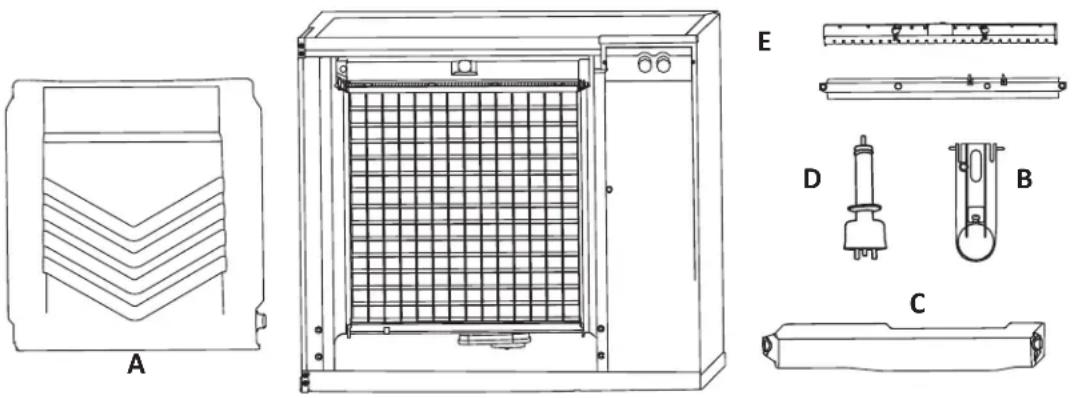

Korak 5 Uklonite dijelove za čišćenje.

Obavijest

Pogledajte o uklanjanju dijelova stranica 50. Nastavite sa korakom 6 kada uklonite dijelove.

Korak 6 Napravite otopinu dezinfekcionog sredstva i mlake vode. Ovisno o količini mineralnih naslaga, može trebati veća količina otopine. Koristite odnos u tabeli ispod da napravite dovoljno otopine za temeljno čišćenje svih dijelova.

Vrsta rastvora	Voda Pomješano sa
dezinfekcionim sredstvom	4 L (1 gal)	475 ml (16 oz) dezinfekciono sredstvo

Korak 7 Koristite polovinu mješavine čistač - voda da očistite sve komponente. Pazite da ne držite električne konektore u tekućinama i potopljenim tijekom 5 minuta (15 do 20 minuta za jako prljave dijelove). Otopina čistača će pjeniti kada dođe u dodir sa kamencom i mineralnim naslagama; nakon što pjenušanje prestane, koristite mekanu najlonsku četku, sunder ili krpu (NIKAKO žičanu četku) da pažljivo očistite dijelove. Kada je čišćenje završeno, isperite sve skinute dijelove čistom vodom.

Korak 8 Dok su komponente potopljene, koristite polovinu otopine čistač/voda da očistite sve površine zone hrane na ledomatu i spremniku (ili dozatoru).

Koristite najlonsku četku ili krpu da temeljno očistite sljedeće dijelove ledomata:

• Zidove sa strane
• Osnovu (područje iznad vodnog prolaza)
• Plastične dijelove isparivača – uključujući vrh, dno i strane
• Spremnik ili dozator

Isperite sve dijelove temeljno čistom vodom.

POSTUPAK DEZINFICIRANJA

Korak 9 Napravite otopinu dezinfekcionog sredstva i mlake vode.

Vrsta otopine Voda Pomješana sa
dezinfekcionim sredstvom	12 L (3 gal)	60 ml (2 oz) dezinfekcionog sredstva

Korak 10 Koristite polovinu otopine dezinfekciono sredstvo/voda da dezinficirate sve uklonjene komponente. Napunite bočicu sa raspršivačem i pazite da ne izlažete električne konektore tekućinama te slobodno nanosite otopinu na sve površine uklonjenih dijelova ili potopite uklonjene dijelove u otopinu dezinfekciono sredstvo/voda. Nemojte brisati dijelove nakon dezinficiranja.

Korak 11 Koristite polovinu otopine dezinfekciono sredstvo/voda da dezinficirate sve površine zone hrane na ledomatu i spremniku (ili dozatoru). Koristite bocu sa raspršivačem da slobodno nanosite otopinu. Prilikom dezinfekcije, obratite posebnu pažnju na sljedeće dijelove:

• Zidove sa strane
• Osnovu (područje iznad vodnog prolaza)
• Plastične dijelove isparivača – uključujući vrh, dno i strane
• Spremnik ili dozator

Nemojte brisati dezinficirane dijelove.

Korak 12 Vratite sve uklonjene dijelove nazad na njihova mjesta i sačekajte 20 minuta.

Obavijest

Prilikom ponovne montaže sonde za razinu vode, provjerite je li gumena brtva pričvršćena na osnovu ledomata i jesu li svi električni konektori ili žice odmaknuti od mjesta vlage.

Korak 13 Pritisnite gumb Čišćenje i odaberite „Pravi led kada se završi“. Voda će teći kroz odvodni ventil pa niz odvod. Sačekajte nekih 1 minutu dok se voda ponovo ne nakupi i na zaslonu prikaže Dodaj kemikaliju. Dodajte odgovarajuću količinu dezinfekcionog sredstva ledomata u vodni prolaz sipanjem između vodene zavjese i isparivača, zatim potvrdite da je kemikalija dodata.

Model	Količina dezinfekcionog sredstva
IT0300/IP0300/IP0320IP0420/IT0420/IT0450IT0500/IF0500/IP0500IF0600/IF0600C/IP0600IP0620/IT0620IBF0620C/IT0750IBF0820CIF0900/IF0900CIT0900/IT1200/IT1200C	90 ml(3 oz)
IBT1020C	104 ml(3,5 oz)
IT1500/IT1900	180 ml(6 oz)
IF1400C/IT1430CIF1800C/IT1830CIF2100C/IT2130	355 ml(12 oz)

Korak 14 Zatvorite i pričvrstite prednji panel. Ledomat će automatski početi sa pravljenjem leda nakon završetka ciklusa dezinficiranja (za nekih 24 minute).

Prikazan je jedan isparivač; Svaki isparivač će imati raspodjelnu cijev i vodenu zavjesu/amortizer.

Obavijest

Električni konektor nikad ne smije biti izložen bilo kakvim tekućinama.

A. Uklonite vodenu(e) zavjesu(e)

• Blago savijte zavjesu u sredini i sklonite je sa desne strane.
• Izvucite lijevu iglicu.

B. Uklonite sondu za debljinu leda

C. Sklonite vodeni prolaz i preusmjerivač vode sa dna isparivača.

• Spustite poklopce na desnoj i lijevoj strani vodenog prolaza.
• Pustite da prednji dio vodenog prolaza padne dok vučete naprijed da biste odvojili zadnje iglice.
• Otpustite vijak na lijevoj strani ladice za preusmjeravanje vode.

- Pustite lijevu stranu ladice da padne dok povlačite ladicu ulijevo da izvučete desnu iglu.

D. Uklonite sondu za razinu vode.

• Povucite sondu za razinu vode pravo prema dole, do odvajanja.
• Spustite sondu za razinu vode dok žičani priključak ne bude vidljiv.
• Iskopčajte žicu iz sonde za razinu vode.
• Sklonite sondu za razinu vode iz ledomata.

E. Sklonite cijev(i) za raspodjelu vode

NAPOMENA: Vijci za razdjelnu cijev su zadržani da bi se spriječio gubitak. Odvrnite vijke, ali ih ne izvlačite iz razdijelne cijevi.

• Odvrnite dve vanjska vijka (ne sklanjajte vijke jer su oni zadržani da bi se spriječio gubitak) i povucite naprijed na razdijelnu cijev da biste spriječili klizanje zgloba.
• Razmontirajte razdjelnu cijev odvijanjem dva (2) srednja vijka i dijeljenjem razdjelne cijevi na dva dijela.

Provedba postupka čišćenja

Ovaj postupak obuhvata čišćenje svih komponenti u vodenom prolazu, i koristi se za čišćenje ledomata između polugodišnjeg postupka čišćenja/dezinficiranja.

Čistač ledomata služi za uklanjanje kamenca i mineralnih naslaga. Dezinfekciono sredstvo za ledomat dezinficira i uklanja alge i mulj.

Korak 1 Led ne smije biti na isparivaču tijekom procesa čišćenja/dezinficiranja. Slijedite jednu od metoda ispod:

• Pritisnite prekidač za napajanje na kraju ciklusa ubiranaj nakon što led padne sa isparivača.
• Pritisnite prekidač za napajanje i dopustite da se led topi.

Obavijest

Nikad ne koristite nešto da silom izvadite led iz isparivača. Može doći do oštećenja.

Korak 2 Otvorite prednji panel da pristupite odjeljku isparivača.

Korak 3 Pritisnite gumb Čišćenje i odaberite „Pravi led kada se završi“. Voda će teći kroz odvodni ventil pa niz odvod. Sačekajte nekih 1 minutu dok se voda ponovo ne nakupi i na zaslonu prikaže Dodaj kemikaliju. Dodajte odgovarajuću količinu čistača ledomata u vodeni prolaz sipanjem između vodene zavjese i isparivača, zatim provjerite je li kemikalija dodata.

Model Količina	čistača
IT0300/IP0300/IP0320IP0420/IT0420IP0620/IT0620	90 ml(3 oz)
IT0450/IT0500IF0500/IP0500IF0600/IF0600CIP0600/IT0750/IF0900IF0900C/IT0900IT1200/IT1200C	150 ml(5 oz)
IBF0620C/IBF0820CIBT1020C	150 ml(5 oz)
IF1400C/IT1430CIT1500IF1800C/IT1830CIT1900IF2100C/IT2130C	265 ml(9 oz)

Korak 4 Zatvorite i pričvrstite prednji panel. Ledomat će automatski početi sa pravljenjem leda nakon završetka ciklusa dezinficiranja (za nekih 24 minute).

Uklanjanje od Usluge/Vinterizacija

OPĆE

Posebne mjere opreza moraju biti poduzete ukoliko ledomat treba isključiti iz upotrebe tijekom dužeg vremena ili ako treba biti izložen ambijentalnim temperaturama od 0°C (32°F) ili niže.

Obavijest

Ako ostane vode u ledomatu pri temperaturama smrzavanja, može doći do ozbiljnih oštećenja nekih komponenti. Šteta ovakve vrste nije obuhvaćena garancijom.

MODELI RASLAĐENI ZRAKOM

1. Isključite ledomat pritiskom na gumb Napajanje.
2. Isključite vodoopskrbu.
3. Uklonite vodu iz vodenog prolaza.
4. Iskopčajte i isušite cijev za dovod vode za led na zadnjem dijelu mašine.
5. Uključite ledomat i sačekajte jednu minutu dok se ventil za ulaz vode ne otvori - ili - uključite sve releje na servisnom meniju na zaslonu na dodir.
6. Propustite komprimovani zrak u otvore za dotok i odvod vode na zadnjem dijelu ledomata sve dok sva voda ne izađe iz cijevi.
7. Isključite strujno napajanje preko prekidača kola ili servisnog prekidača.
8. Provjerite da nije ostalo vode u bilo kojoj od vodnih cijevi, odvodnih cijevi, distributivnih cijevi, itd.

SAMO MODELI RASHLAĐENI VODOM

1. Provedite korake 1-6 u okviru odjeljka „Ledomati rashlađeni zrakom“.
2. Iskopčajte dolazeću vodu i odvodnu cijev iz kondenzatora rashlađenog vodom.
3. Započnite postupak pravljenja leda pritiskom na gumb Napajanje i sačekajte na ciklus smrzavanja. Povećanje rashladnog tlaka će otvoriti ventil za regulisanje vode.
4. Propustite komprimovani zrak kroz kondenzator dok se sva voda ne izbaci.
5. Isključite ledomat pritiskom na gumb za Napajanje a zatim isključite napajanje ledomata.
6. Provedite postupak zaključavanja.

Čišćenje filtera za zrak i kondenzatora

Operivi filter na samostalnim ledomatima je napravljen da hvata prašinu, prljavštinu, otpadne niti i masnoće. Čistite filter jednom mjesečno blagim sapunom i vodom.

Prljav kondenzator ograničava protok zraka, što dovodi do veoma visokih radnih temperatura. Ovim se smanjuje proizvodnja leda i skraćuje trajanje komponente.

▲Upozorenje

Iskopčajte napajanje ledomata preko električnog servisnog prekidača prije čišćenja filtera za zrak ili kondenzatora. Stabilizatori kondenzatora su oštri; budite pažljivi prilikom sklanjanja ili postavljanja filtera za zrak.

• Čistite kondenzator makar na svakih šest mjeseci.
• Obasjajte baterijskom lampom kondenzator da provjerite da li ima prašine između stabilizatora.
• Propustite komprimovani zrak ili operite vodom iznutra ka vani (u pravcu suprotnom od pravca zraka).
• Ako i dalje ostane prašine, pozovite servisnog agenta da očisti kondenzator.

Odjeljak 5

Rješavanje problema

Popis provjere prije pozivanja servisne službe

Ako problem nastaje tijekom rada Vašeg ledomata, slijedite popis provjere ispod, prije pozivanja servisne službe. Rutinska podešavanja i postupci održavanja nisu pokriveni garancijom.

Problem Moguć uzrok Za popraviti
Ledomat ne radi. Nema strujnog napajanja u ledomatu i/ili kondenzirajućem uređaju.		Zamjenite crijevo/resetirajte prekidač/uključite glavni prekidač.
Ledomat ne ispušta led ili sporo radi za ubiranje.	Ledomat je prljav. Očistite i dezinficirajte ledomat. (Pogledajte stranica 47)
	Ledomat nije ravno postavljen.	Poravnajte ledomat
	Smanjite temperaturu zraka oko glavnog dijela ledomata.	Temperatura zraka mora biti najmanje 35° (2°C).
	Kontrola okretanja ventilatora ne pokreće ventilacioni motor kondenzatora.	Pozovite servisnu službu.
	Ventil za reguliranje vode je nepravilno namješten ili neće da se zatvori.	Provjerite vodu u odvodu kondenzatora tijekom ciklusa ubiranja. Obratite se kvalificiranoj servisnoj tvrtki da podesi/zamjeni ventil ako je postoji voda.
Ledomat ne prelazi u režim ubiranja.	Zaključavanje tijekom šestominutnog smrzavanja još nije isteklo.	Sačekajte da prođe vrijeme zaključavanja tijekom smrzavanja.
	Sonda za debljinu leda je prljava.	Očistite i dezinficirajte ledomat. (Pogledajte stranica 47)
	Sonda za debljinu leda je iskopčana.	Prikopčajte sondu na kontrolnu tablu.
	Sonda za debljinu leda ne može da se podesi.	Podesite sondu za debljinu leda. (Pogledajte stranica 45)
	Nejednaka ispuna ledom (gusto na vrhu isparivača).	Provjerite dovoljnu razinu vode u dijelu prolaza. Kontaktirajte ovlaštenu servisnu tvrtku da pregleda rashladni sustav.
Kvaliteta leda je loša (mekan i nečist led).	Loša kvaliteta dolazeće vode.	Kontaktirajte ovlaštenu servisnu tvrtku da ispita kvalitetu dolazeće vode i da sukladne preporuke za filter.
	Filtracija vode je slaba. Zamjenite filter.
	Ledomat je prljav. Očistite i dezinificirajte ledomat. (Pogledajte stranica 47)
	Ventil za odvodnu vodu ne radi.	Razmontirajte i očistite ventil za odvodnu vodu.
	Omekšivač vode radi neispravno (ako postoji).	Popravite omekšivač vode.
Ledomat stvara oštećene ili nepotpune kockice, ili je šema ispune ledom na isparivaču nepotpuna.	Sonda za debljinu leda ne može da se podesi.	Podesite sondu za debljinu leda. (Pogledajte stranica 45)
	Razina prolaza vode je previše niska.	Provjerite položaj sonde za razinu vode.
	Zaslon filtera na ulaznom ventilu vode je prljav.	Uklonite ulazni ventil za vodu i očistite zaslon filtera.
	Filtracija vode je slaba. Zamjenite filter.
	Vruća dolazna voda. Prikopčajte	ledomat na dovod za hladnu vodu. (Pogledajte stranica 25)
	Ulazni ventil za vodu ne radi. Za	mijenite ulazni ventil za vodu.
	Neispravan tlak dolazne vode.	Tlak vode mora biti 140 kPa - 550 kPa (20 psi - 80 psi).
	Ledomat nije ravno postavljen.	Poravnajte ledomat
Slab kapacitet leda. Zaslon filtera na ulaznomventilu vode je prljav.		Uklonite ulazni ventil za vodu i očistite zaslon filtera.

Servis greške

Pored standardnih kontrola sigurnosti, poput prekida visokog tlaka, karakteristike Vašeg Manitowoc ledomata sadrže servis greške koje će prekinuti rad ledomata, ako nastali uvjeti mogu izazvati veliki kvar komponente.

Prije pozivanja službe, restartujte ledomat sljedećim postupkom:

1. Pritisnite gumb za napajanje.
