BS 205WT - Zvučnik Glemm - Besplatni korisnički priručnik

KORISNIČKI PRIRUČNIK BS 205WT Glemm

BRACKET

SELECTOR

WHITE

Model name: BS 205WT

Diffusore acustico operante sia a 8Ω che a 100V, destinato ad impianti di filodiffusione. L'alta qualità dei componenti utilizzati per la sua realizzazione garantisce un'ottima resa acustica.
L'installazione di questo prodotto deve essere effettuata esclusivamente da tecnici specializzati, competenti di impanti elettrici e di sonorizzazione. In caso di installazione o collegamenti errati il produttore non si assume alcuna responsabilità per danni a persone o cose.

Riferitevi alla figure sottostanti(fig.1-2) per il corretto collegamento dei cavi. Prima di procedere con l'installazione assicuratevi che l'amplificatore sia spento.Durante il funzionamento sui morsetti di collegamento è presente una tensione che potrebbe essere pericolosa.
Conservate il manuale di istruzioni per utilizzi futuri. Utilizzate la staffa in dotazione per il corretto posizionamento a parete o soffitto.

A. Cablaggio 8Ω

Se volete collegare il diffusore ad un impianto a impedenza, inserite il filo rosso + e quello nero - nella presa di uscita dell'amplificatore. Nel caso dobbiate collegare più diffusori, dopo aver verificato la potenza totale, dovrete sfruttare collegamenti (fig. 1) in serie o in parallelo allo scopo di ottenere un'impedenza finale supportata dall'amplificatore (in genere 4-16Ω).

Impedenze errate possono danneggiare seriamente gli apparecchi connessi.

B. Cablaggio 100V

Per il collegamento a impianto in tensione costante, collegate il morsetto nero del diffusore alla presa "COM" dell'amplificatore, mentre il morsetto rosso del diffusore andrà connesso alla presa 100V dell'amplificatore.
Nel caso dobbiate collegare più diffusori, dopo aver verificato la potenza totale, potrete connetterli all'amplificatore con un collegamento in"parallelo"(fig.2).
Ricordatevi di valutare la corretta sezione dei cavi da utilizzare in relazione alla distanza dei diffusori dall'amplificatore.

Considerate correttamente la potenza dei diffusori e dell'amplificatore al quale sono collegati: la somma della potenza dei diffusori non deve superare la potenza dell'amplificatore.

C. Conformità, garanzia e assistenza

Il marchio CE indica che il prodotto è conforme ai requisiti essenziali delle direttive europee e relative norme ad esso applicabili.

Il prodotto è coperto da garanzia in base alle vigenti normative nazionali ed Europee.

Per le condizioni complete di garanzia e per effettuare richieste di assistenza visitate il sito internet: www.glemm.eu. Vi suggeriamo anche di procedere alla registrazione del prodotto, loggandovi nell'area riservata del sito. Avrete così la possibilità di ricevere aggiornamenti e informazioni sui nostri articoli.

Il fabbricante, allo scopo di migliorare i propri prodotti, si riserva il diritto di modificarne le caratteristiche siano esse tecniche o estetiche, in qualsiasi momento e senza alcun preavviso.

Audio speaker operating both 8 than 100V and intended for PA SYSTEM. The high quality of the components used for its construction guarantees an excellent acoustic performance.

The installation of this product must be carried out exclusively by specialized technicians, skilled in electric and audio systems.

In case of wrong installation or connections, the manufacturer doesn't take any responsibility for damages to people or objects.

Refer to the below pictures (fig.1-2) for correct cable connection. Before starting the installation, make sure that the amplifier is off. During operation there is a tension of 100V on the connection terminals, which could be dangerous.

Keep the instruction manual for future reference. Use the included bracket for correct wall or ceiling placement.

A. 8Ω wiring

If you wish to connect the speaker to a constant impedance system, put the +/- wire into the amplifier's output socket.

If you need to connect more than one speaker, after checking the total power, you can make series or parallel connections (pict. 1) in order to obtain a final impedance supported by the amplifier (usually 4-16Ω).

Wrong impedances could seriously damage the connected fixtures.

B. 100V wiring

For the connection of the speaker to a constant voltage system, connect the speaker's black terminal to the "COM" socket of the amplifier, while the speaker's red terminal is to be connected to the 100V socket of the amplifier.

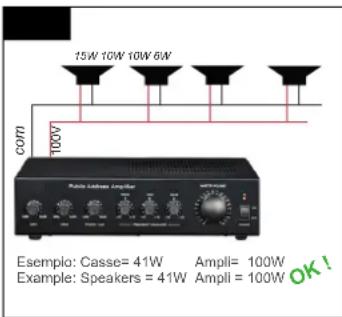

If you need to connect more than one speaker, after checking the total power, you can connect them to the amplifier with a "parallel" connection (picture 2).

Remember to consider the correct section of the cables, according to the distance of the speakers from the amplifier.

Consider carefully the power of the speakers and of the amplifier to which they are connected: the total power of the speakers must not exceed the amplifier's power.

C. Compliance, warranty and service

The CE brand indicates that the product complies with the essential requirements of the applicable European directives and related standards.

The product is covered by warranty according to current national and European regulations.

For complete warranty conditions and for technical service requests visit the website: www.glemm.eu. We also suggest to register your product, by logging into the website's private area. In this way you will have the possibility to receive updates and information on our items.

The manufacturer, in order to improve its products, reserves the right to modify the characteristics whether technical or aesthetic, at any time and without notice.

Caratteristiche tecniche / Technical specifications
Potenza Massima / RMSMax power/ RMS power	65W / 30W RMS
Altoparlante / Speaker Woofer 5,5" / Tweeter 1"
Impedenza / ImpedanceTensione / voltage	8Ω100V
Risposta in frequenzaFrequency response	75 Hz - 20 KHz
Inclusi / Included Staffa di fissaggio / Bracket
Dimensioni / Dimensions 170 x 155 x 250 mm (l x h x p)
Peso / Weight 2,5 Kg

PRODOTTO DA / PRODUCED BY:

KARMA ITALIANA Srl

Via Gozzano 38/bis

21052 Busto Arsizio (VA)

www.karmaitaliana.it

www.glemm.eu

154 - Made in P.R.C.

fig.1

Totale = 8Ω con potenza totale di 200W Total = 8Ω with 200W total power

Lo smaltimento del prodotto deve essere effettuato conferendolo ad un apposito centro di raccolta differenziata (Dir. 2012/19/UE).
