KORISNIČKI PRIRUČNIK OR-VID-EX-1057MV VIBELL

a) provjerite je li vaša instalacija u skladu s tehničkim zahtjevima,
b) provjerite da instalacija nije izložena vodi i vlazi itd.

1. Električna vrata se ne otvaraju svaki put

a) provjerite neovisnost rada električnih vrata.

1. Zaslon ima ogrebotine

a) uklonite zaštitnu foliju sa zaslona.

Sadržaj paketa

Zaslon

Prije spajanja i korištenja uređaja pažljivo pročitajte ove upute za uporabu. U slučaju da je nešto ovdje napisano nejasno, molimo, kontaktirajte prodavača. Kupac može samostalno montirati i pustiti opremu u rad ako ima osnovno znanje o elektroničkim sustavima i uporabi primjerenih alata. Preporučujemo da uređaj montira stručnjak.

Proizvođač nije odgovoran za bilo koju štetu nastalu zbog nepravilnog postavljanja ili rukovanja uređajem. Bilo kakav samostalni popravak ili modifikacija uzrokuje gubitak jamstva.

Budući da su tehnički podaci podložni stalnim izmjenama, proizvođač zadržava pravo na izmjene karakteristika proizvoda te uvođenje različitih konstrukcijskih rješenja bez pogoršavanja parametara proizvoda ili funkcionalne kvalitete. Pridržana su sva autorska prava i prava na prijevod/tumačenje ovih uputa za uporabu.

1. Isključite napajanje električnom energijom prije bilo kakvog rada na proizvodu.
2. Uređaj se ne smije zaroniti u vodu niti u druge tekućine.
3. Uređaj se ne smije koristiti ako je njegovo kućište oštećeno.
4. Uređaj ne smijete popravljati sami.
5. Uređaj se može rabiti samo sukladno njegovoj namjeni.
6. Nemojte postavljati zaslon blizu uređaja koji emitiraju jaka magnetna polja poput televizora ili zvučnika.
7. Nemojte postavljati zaslon na područje izloženo visokoj vlažnosti, vibracijama, udaru ili jakoj sunčevoj svjetlosti.
8. Isključite napajanje ako iz uređaja dolazi zvuk koji vam se ne čini uobičajen.
9. Nakon montaže i postavljanja uklonite zaštitnu foliju sa zaslona.

U svakom kućanstvu koristi se električna i elektronička oprema koja predstavlja potencijalnu opasnost za ljude i okoliš zbog opasnih tvari, mješavina te sastavnih elemenata takve opreme. Međutim, korištena oprema predstavlja vrijedan materijal iz kojega možemo dobiti sekundarne sirovine, kao što su bakar, kositar, staklo, željezo i druge. Oznaka OEEO koja se nalazi na opremi, ambalaži ili u dokumentaciji priloženoj uz opremu znači da je takvu električnu i elektroničku opremu potrebno odvajati od drugog otpada. Proizvodi s ovom oznakom ne smiju se svrstavati u obično smeće s drugim otpadom, a nepridržavanje se kažnjava novčanom kaznom.

Oznaka također znači da je oprema stavljena na tržište nakon 13. kolovoza 2005. Odgovornost je korisnika da korištenu opremu zbrine na mjesto predviđeno za njegovu primjerenu obradu. Korištenu opremu također možete predati trgovcu ako ste kupili novi proizvod, ali količina te opreme ne smije biti veća od kupljene nove opreme iste vrste. Informacije o dostupnom sustavu prikupljanja elektroničke opreme kao otpada možete pronaći na informacijskom pultu u trgovini te u uredu lokalne uprave ili općine. Pravilno zbrinjavanje korištene opreme pomaže očuvanju okoliša i zaštiti ljudskog zdravlja!

OSNOVNE ZNAČAJKE I FUNKCIJE

Dio Vibell video interfonskog sustava.
7-inčni LCD zaslon u boji visoke razlučivosti.
Ultra-tanak, bežični zaslon.
Zaslon osjetljiv na dodir s tipkama za pozadinsko osvjetljenje.
OSD izbornik na poljskom i engleskom jeziku.
Interfonska funkcija s dodatnim zaslonom.
Možete birati između 12 polifonih melodija zvona.
Podešavanje svjetline, boje i glasnoće zvona i pozivanja.
Proširivo s dodatnim video kamerama za ulazna vrata i CCTV kamerama.
Omogućuje vam da vodite razgovor s osobom na ulazu i istovremeno promatranje na zaslonu monitora.
Daljinski upravljač električnih vrata (nije priložen) i automatska upravljačka jedinica vrata.

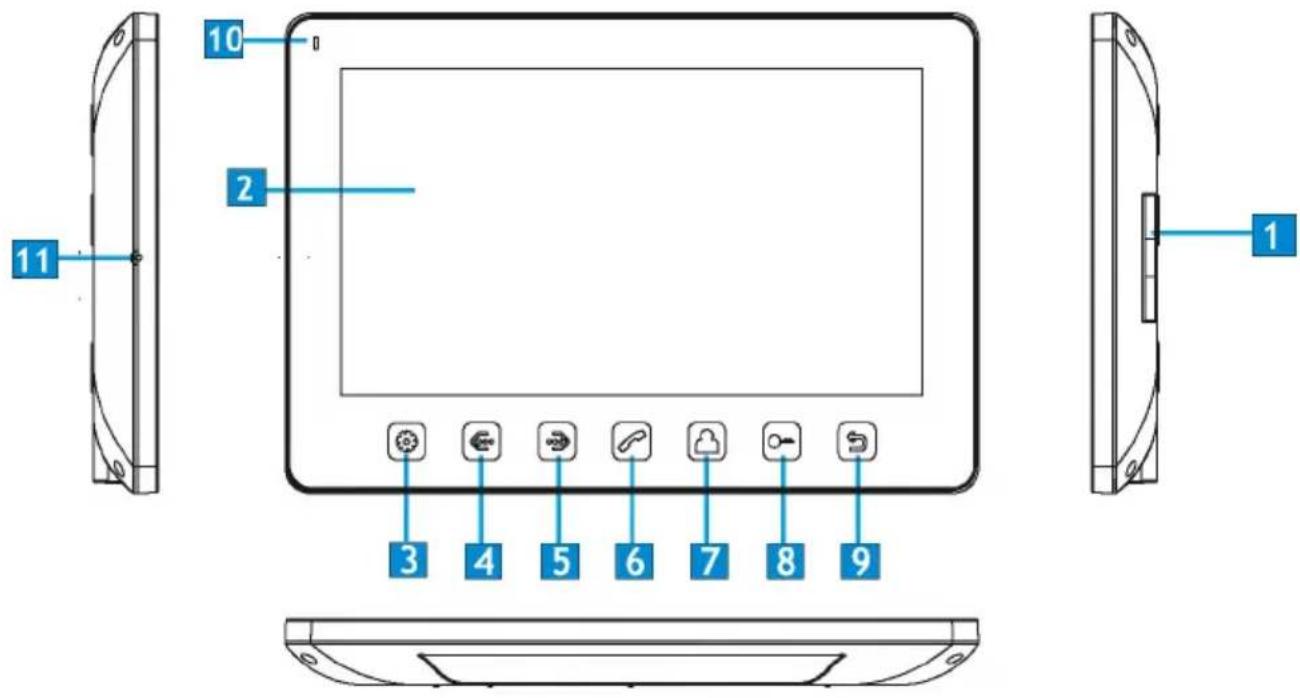

SASTAVNI DIJELOVI

Br. Dio	Funkcionalni opis
1 Zvučnik
2 LCD
3 Gumb za izbornik Postavke ulaznog sustava
4 Gumb - lijevo Prilagodi -
5 Gumb - desno Prilagodi +
6 Gumb za javljanje Odgovor/poziv
7 Gumb za zaslon Zaslon
8 Gumb za otključavanje Otključaj
9 Gumb - natrag Natrag/Pauza
10 Indikatori svjetla Indikator za uključivanje/isključivanje
11 Mikrofon

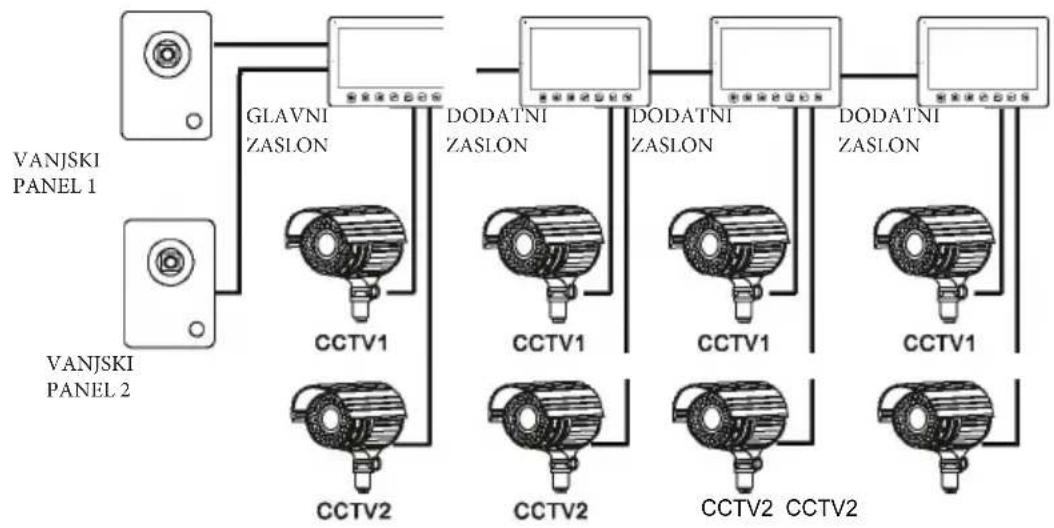

1. Ulaz 2 Priključak vanjskog panela

Sustav može podržati do 1 glavnog zaslona, 3 dodatna zaslona, 2 vanjska panela s kamerom i 8 CCTV kamera.


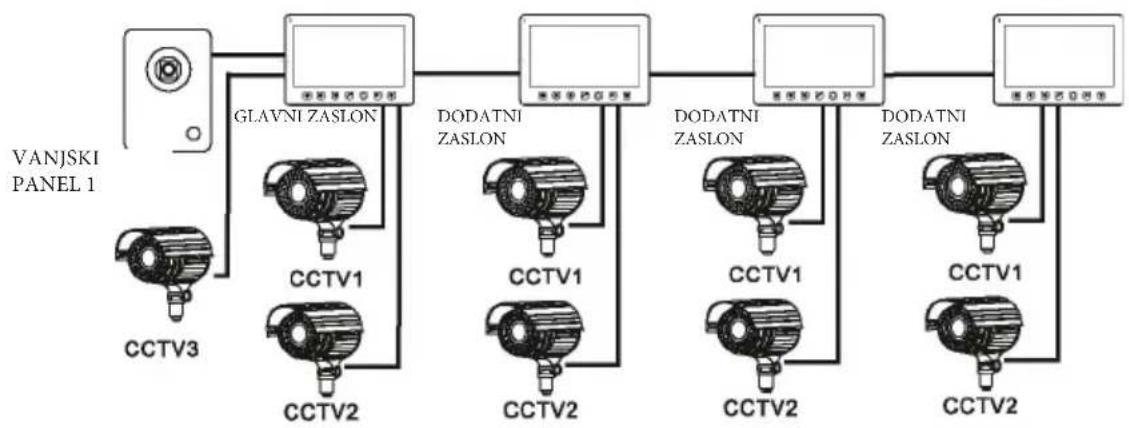

2. Ulaz 2 priključak za CCTV kamere

Sustav može podržati do 1 glavnog zaslona, 1 vanjski panel s kamerom, 9 CCTV kamera i 3 dodatna zaslona.


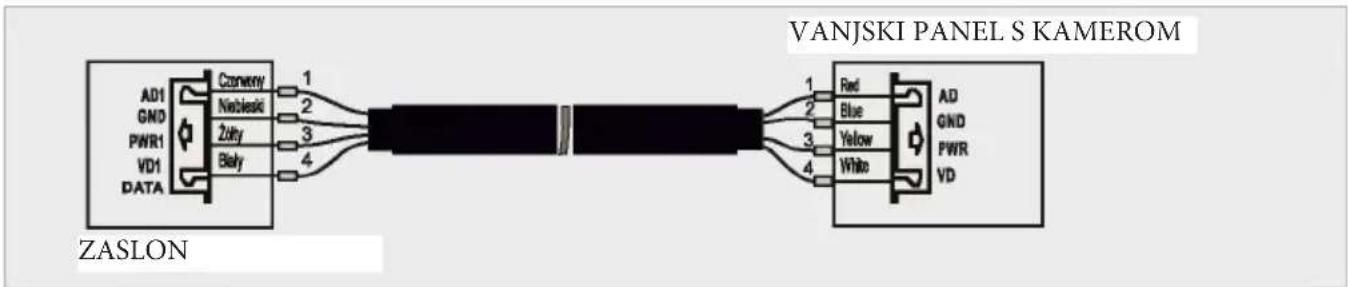

Pri projektiranju ožičenja vodite računa o odgovarajućem presjeku kabela:

do 30 m - preporučeni kabel XzTKMXpw 3 x 2 x 0,5 mm2

od 30 m do 100 m - preporučeni kabel XzTKMXpw 3 x 2 x 0,8 mm2

Preporučuje se testirati rad uređaja prije bušenja rupa za montažu. U tu svrhu spojite uređaj prema shemi ožičenja. Nakon temeljite provjere, nastavite s bušenjem rupa za montažu nakon isključivanja napajanja.

Video interfonski kabeli ne smiju se ugrađivati u isti kabel kao i druge instalacije, npr. zvono na vratima, alarm itd. Naponski ili telekomunikacijski kabeli emitiraju jaka magnetska polja (npr. zvučnički stupovi, TV set) te bi izravnim kontaktom s kabelima koji spajaju vanjsku jedinicu sa zaslonom mogli u velikoj mjeri utjecati na rad seta.

Bilješke: Pogledajte priručnik vanjskog panela OR-VID-EX-1057KV, OR-VID-EX-1061KV, OR-VID-EX-1062KV, OR-VID-EX-1063KV za detaljan dijagram ožičenja električnih vrata.

NAČIN RADA

Pritiskom gumba Call na vanjskom panelu svi spojeni zasloni emitirat će

Pritisnite ikonu da započnete razgovor s posjetiteljem

Tijekom poziva i razgovora moguće je otvoriti vrata na daljinu kratkim dodirom

na ikonu 📄, vrata gumbom 🔍1 dok se ulazna vrata otvaraju dodirom i držanjem ikone 📄

Kad je funkcija upravljanja vratima isključena, pritisnite ikonu , na LCD zaslonu prikazat će se poruka “DOOR UNLOCKED” (VRATA OTKLJUČANA).

Ako se tijekom razgovora s prvim vanjskim panelom pojavi još jedan dolazni poziv, na LCD zaslonu će se prikazati poruka “SECOND GUEST AT DOOR 2” (DRUGI GOST NA VRATIMA 2).

PODEŠAVANJE SUSTAVA. Kad je ova funkcija omogućena, neće se čuti zvono tijekom

dolaznog poziva, interfonskog poziva ili prijenosa.

Nadzor zvuka

U pripravnom stanju pritisnite i držite

za aktivaciju zvuka zaslona.

Ako je spojeno više od dva zaslona, dostupno je praćenje odabranog.

Pritisnite

ili

za odabir željenog zaslona.

Za potvrdu odabira pritisnite

Važno:

a: U načinu audio nadzora korisnik može slušati zvukove u prostoriji koja se nadzire, ali osobe u prostoriji koja se nadzire neće čuti glas osobe koja nadzire.
b: Funkcija praćenja zvuka dostupna je samo kad je omogućena funkcija MAY BE MONITORED (može se nadzirati) na željenom zaslonu. Provjerite izbornik sustava kako biste vidjeli kako aktivirati funkciju MAY BE MONITORED (može se nadzirati).

Promatranje okoline s vanjskog panela i CCTV kamere

U pripravnom stanju pritisnite ikonu za praćenje okoline s vanjskog panela 1. Ponovno pritisnite ikonu za promjenu video kanala prikazanog na zaslonu.

U načinu praćenja stanja okoline pritisnite za razgovor s posjetiteljem, kratko dodirnite

ikonu za otvaranje vrata, dodirnite i držite ikonu za otvaranje ulaznih

vrata.

Funkcija slanja poruke

Ova funkcija omogućuje prijenos informacija na sve povezane zaslone.

U pripravnom stanju pritisnite i držite - na zaslonu će se prikazati poruka SEN REQUEST (POŠALJITE ZAHTJEV), a zasloni u drugim prostorijama prikazat će poruku TALKING (GOVOR). Sada možete početi prenositi.

Postavke glasnoće zvuka

U načinu gledanja, zvonjenja, razgovora, interfona ili prijenosa pritisnite

za unos postavki glasnoće, ponovno pritisnite

U stanju pripravnosti pritisnite 📋 za pozivanje drugog zaslona.

Ako je u sustavu spojeno više od 2 zaslona, pritisnite ili za željeni zaslon i potvrdite vezu s ikonom.

Korisnik u drugoj prostoriji može pritisnuti ikonu 📋 za odgovor na poziv ili 🌐 za završetak poziva.

Podešavanje svjetline/boje/kontrasta/modela prikaza

U načinu gledanja, zvonjenja ili interfonskog poziva pritisnite ili za podešavanje glasnoće.

Pritisnite 📄 za pomak na svjetlinu, boju i postavke kontrasta.

SVJETLINA/KONTRAST/BOJA ZASLONA

Pritisnite ili da prilagodite te parametre svojim potrebama.

OR-VID-EX-1057MV

Konfiguracija postavki kontrole električnih vrata i automatske kontrole vrata

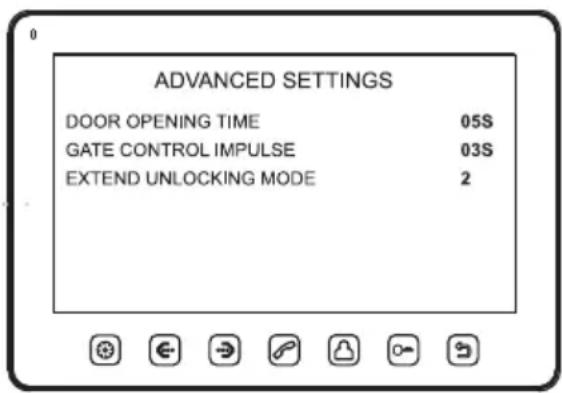

Isključite uređaj, zatim ga ponovno uključite nakon 1 minute te pritisnite i držite 📄 na pane-lu zaslona dok se na zaslonu ne prikaže izbornik Advanced Settings (Napredne postavke).

Upravljanje električnim vratima:

Vrijeme otvaranja vrata - vrijeme otvaranja električnih vrata (tvornička postavka 05 S).

Kontrola izlaza - funkcija se deaktivira u tvornici, kako bi se aktivirala, podesite:

Impuls kontrole vrata - promijenite postavke na 03S

Za promjenu postavki pritisnite 📄 🎩 . Za potvrdu postavki pritisnite 🏠.

Proširi način otključavanja:

za vanjske panele VIBELL set 2

Napomena: Upravljanje vratima moguće je samo ako je upravljačka jedinica vrata spojena na vanjski panel spojen na zaslon putem P1 priključka.

Postavke sustava

U pripravnom stanju kratko pritisnite 📄 za ulazak u izbornik za podešavanje.

Postavljanje položaja Opcije Bilješke
JEZIK Poljski i engleski jezik
TRAJANJE POZIVA zadano 30 s (podesivo između 10-60 s)
GLASNOĆA ZVONA zadano 07 (podesivo između 01 i 10)
VRSTA ZVONA UN	OS 1 zadano	01 (opcionalno 00-11)
	UNOS 2 zadano 02 (opcionalno 00-11)
	INTER-FON	zadano 03 (opcionalno 00-11)
FUNKCIJA "NE OMETAJ"	standardno isključeno, kad je uključeno u načinu zvonjenja ili interfon, LED indikator će treperiti
MOŽE SE PRATITI zadano isključeno
ADRESA UREĐAJA	ZASLON 1/2/3/4	Glavni zaslon mora biti postavljen kao MONITOR 1.Ako su dva zaslona podešena na istu adresu, opcija će ostati označena žutom bojom
STATUS ULAZA 4 BRAK/CCTV1/CCTV 1 I 2
OTKLJUČAVANJE ZASLONA	OTKLJUČAVANJE ZASLONA
POVRAT ZADANIH POSTAVKI	Resetira sustav na zadane postavke.
