WDQY901418VJM - Perilica rublja HISENSE - Besplatni korisnički priručnik

KORISNIČKI PRIRUČNIK WDQY901418VJM HISENSE

Pojedinačni dovod -Samo hladna voda

Dvostruki dovod -Vruća i hladn a voda

- Slavina za vodu: 3/4 navojni priključak za crevo

5. Pražnjenje

• Povezati crevo za pražnjenje na sifon ili ga zakačiti u vidu kuke preko ivice lavaboa pomoću "U" krivine koja dolazi sa uređajem.
• Ukoliko je mašina za pranje povezana na integrisani sistem pražnjenja, uveri ti se da on sadrži odvod kako bi se izbeglo istovremeno punjenje vodom i pražnjenje vode (efekat sifona).
• Dobro pričvrstiti crevo za pražnjenje kak o bi se izbegle opekotine od vrele vode prilikom pražnjenja.

6. Električni priključak

- Električni priključci moraju biti izvedeni od strane kvalifikovanog tehničara u skladu sa smernicama proizvođača i važećim bezbednos nim propisima.

- Podaci o naponu, potrošnji struje i zaštiti su dati na unutrašnjoj strani vrata.

- Uređaj se mora uključiti u struju preko utičnice sa uzemljenjem u skladu sa važećim propisima. Mašina za pranje veša prema zakonu mora biti uzemljena. Proizvođa č odbacuje svu odgovornost za materijalnu štetu ili fizičke povrede nastale usled nepoštovanja navedenih smernica.

- Ne koristiti produžne kablove ili utičnice sa više priključaka. Uveriti se da je kapacitet utičnice dovoljne snage da podnese rad mašine u fa zi zagrevanja vode.

- Uređaj se može koristiti domaćinstvu isključivo za predviđene namene.

Minimalne dimenzije kućišta:

Širina: 615 mm

Visina: 855 mm

Dubina (videti dijagram programa)

MERE OPREZA I OPŠTE PREPORUKE

1. Ambalaža

- Ambalažni materijal se može u celosti reciklirati i obeležen jesimbolom za reciklažu Prilikom odlaganja ambalažnog materijala poštovati važeće lokalne propise.

2. Odlaganje ambalaže i starih mašina za pranje veša

• Mašina za pranje veša je izrađena od materijala koji se mogu ponovo koristiti. Mora se odlagati u skladu sa važećim lokalnim propisima o odlaganju otpada.
• Pre odlaganja, ukloniti sve ostatke deterdženta, polomiti bravu i preseći strujni kabl kako bi mašina za pranje veša bila neupotrebljiva.

Pre pražnjenja zaostale vode, ugasiti mašinu i isključiti je iz struje. Skinuti ploču, postaviti posudu ispod nje.

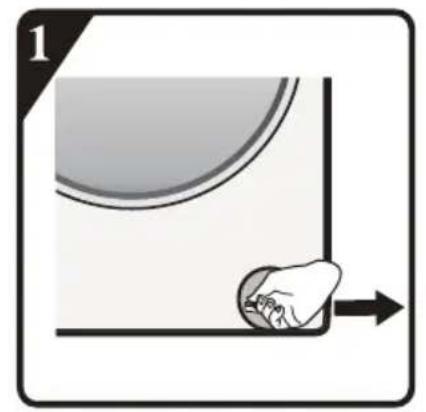

1 Izvući cev za pražnjenje mašine u vanrednim situacijama.
2 Staviti kraj cevi za pražnjenje u posudu.
3 Okrenuti poklopac cevi za pražnjenje i skinuti ga kada se olabavi.

4 Sve dok voda ne isteče prirodnim padom.

5 Vratiti poklopac cevi za pražnjenje u vanrednim okolnostima.

6 Napuniti posudu za deteržent sa 1L vode za proveru cevi za pražnjenje u vanrednim situacijama. Proveriti da li ima bilo kakvog curenja oko poklopca cevi.

7 Vratiti cev za pražnjenje u vanrednim situacijama ne njeno mesto.

1Ugasiti uređaj i isključiti ga iz struje.

2 Ubaciti alat za uklanjanje, poput odvijača sa ravnim vrhom u mali otvor donje pregrade, jače pritisnuti donju pregradu na dole i otvoriti je.

3 Postaviti ravnu posudu ispod vrata filtera pa zatim isprazniti pomoću cevi za pražnjenje u vanrednim situacijama (videti odeljak [pražnjenje zaostale vode] za pojedine metode upotrebe). Zatim, olabaviti filter suprotno od smera kazaljke na satu i potpuno odviti i ukloniti filter.

4Očistiti filter i komoru filtera.

5Proveriti da li se rotor pumpe neometano okreće.

6Ponovo postaviti filter i ušrafiti ga u smeru kazaljke na satu do kraja.

7 Postaviti poklopac.

Mrežasti filter za priključak za vodu

Redovno proveravati i čistiti.

Kod mašina za pranje veša sa crevom za dovod kao što je prikazano na slikama "D",

1Zatvoriti slavinu i olabaviti crevo za dovod na slavini.

2Očistiti unutrašnji mrežasti filter i zaviti crevo za dovod vode na slavinu.

3Sada odviti crevo za dovod vode na zadnju stranu mašine za pranje veša.

4Skinuti mrežasti filter sa priključka na mašina za pranje veša pomoću univerzalnih klešta i očistiti ga.

5Ponovo postaviti mrežasti filter i vratiti crevo za dovod vode.

6Odviti slavinu i uveriti se da su priključci potpuno zaptiveni.

Svi priključci su dobro pričvršćeni.

Ponovo uključiti uređaj u struju.

Izabrati i pokrenuti program "Spin" (centrifuga) ili pritisnuti taster "Start/Pause" najmanje 3 sekunde i ponovo pokrenuti željeni program.

Ukoliko se greška ponovo javi, molimo vas da kontaktirate ovlašćeni se rvis (videti odeljak "Servisiranje nakon kupovine").

C. Kod greške

Ponovo otvoriti ili zatvoriti vrata.

Nakon eliminisanja greške, pritisnuti taster “Start/Pause”. Ukoli ko se greška ponovo javi, prekinuti dovod struje i kontaktirati ovlašćeni servis.

Ukoliko je prikazan kod greške "F14"

Greška otvorenih vrata.

Mera: Pritisnuti taster "Start/Pause". Mašina za pranje veša će pokušati da otvori vrata.

Alarm se neće ukloniti sve dok se vrata ne otključaju. Ili, okrenuti program na “Off” u trajanju od 3 sekunde kako bi se mašina isključila. Izabrati željene programe za pokretanje mašine. Alarm će biti eliminisan.

Ukoliko je prikazan kod greške "F24"

Nivo vode dostiže nivo prelivanja.

Ukloniti alarm pritiskom na taster "Start/Pause" i dopuniti vodu.

Izabrati i pokrenuti željeni program. Ukoliko se greška ponovo javi, prekinuti dovod struje i kontaktirati ovlašćeni servis.

Ukoliko je prikazan drugi kod greške "F04" do "F98"

Greška elektronskog modula.

Okrenuti program na "Off" u trajanju od 3 sekunde kako bi se mašina isključila.

Nakon eliminisanja greške, pritisnuti taster “Start/Pause”. Ukoliko se greška ponovo javi, prekinuti dovod struje i kontaktirati ovlašćeni servis.

Ukoliko je prikazan kod greške "Unb"

1 Isključiti mašinu iz struje.

2Zavrnuti slavinu.

3Otkačiti creva za dovod i pražnjenje vode.

4 Ispustiti svu vodu iz creva i iz uređaja (videti odeljak “Uklanjanje filtera”, “Pražnjenje zaostale vode”)

- Ne koristiti produžne kablove ili utičnice sa više priključaka.

• Dovod struje mora biti adekvatan za nazivnu struju mašine od 10A.

- Sačuvati ovo "UPUTSTVO ZA POVEZIVANJE" za buduće potrebe.

Olabaviti vijak za pričvršćivanje u smeru kazaljke na satu (videti strelicu) pomoću ključa.

Ukloniti površinski papir sa dvostruko-lepljive trake na sve četiri strane donjeg poklopca.

Nagnuti mašinu do ugla od 40° i postaviti bočnu stranu koja ima jezičak na desnoj strani tako da je okrenuta ka prednjoj strani mašine, kao što je prikazano na slici. Stranu sa iskošenim jezičkom postaviti između dve nožice na zadnjoj strani mašine za pranje veša sve dok ne legne u potpunosti. Zatim, postaviti donji poklopac i uveriti se da dobro naleže na donju stranu mašine za pranje veša.

Pritisnuti rukom dvostruko-lepljivu traku na sve četiri strane kako bi se pričvrstio poklopac za smanjenje buke uz kućište mašine.

POVEZIVANJE CREVA ZA DOVOD VODE

Vruće (U zavisnosti od modela) Hladno

Rukom ušrafiti crevo za dovod na slavinu, zatežući navrtku.

Pažnja:

• crevo ne sme biti presavijeno!
  • Uređaj ne sme biti povezan na slavinu bojlera bez pritiska.
  • Proveriti zaptivenost priključaka odvrtanjem slavine.
• Ukoliko je crevo prekratko, zameniti ga crevom odgovarajuće dužine koje je otporno na pritisak (1000 kPa min)
• Redovno proveravati crevo za dovod da nije kruto i da nema pukotine i zameniti ga ukoliko je potrebno.
  • Mašina za pranje veša se može povezati bez nepovratnog ventila.

⑪

POVEZATI CREVO ZA PRAŽNJENJE

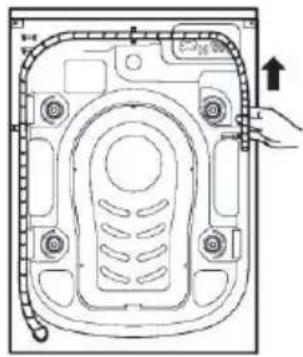

Ukoliko je crevo za pražnjenje postavljeno kao što je prikazano ispod: Skinuti ga sa desne steznice (videti strelicu)

⑫Povezati crevo za pražnjenje na odvod ili ga zakačiti u vidu kuke preko ivice lavaboa pomoću "U" krivine.

Postaviti "U" krivinu E, ukoliko nije već postavljena, na kraju creva za pražnjenje.

Napomene:

•Uveriti se da nema pregiba na crevu za pražnjenje.
- Pričvrstiti crevo tako da ne može spasti. Nakon faze pranja, mašina će ispustiti toplu vodu.
•Male ručne posude nisu podesne.
•Kako biste produžili crevo koristite crevo iste vrste i pričvrstiti priključke pomoću šelni.
•Maks. ukupna dužina creva za pražnjenje: 2,50 m.
