KORISNIČKI PRIRUČNIK Easy Phono Analogis
NAVODILA ZA UPORABO
Predojačevalnik za gramofon Analogis Easy Phono
Kataloška št.: 30 48 57
CE
easy phono
Kazalo
Opis 2
Tehnični podatki 2
Opozorilo 3
Garancijski list 4
Opis

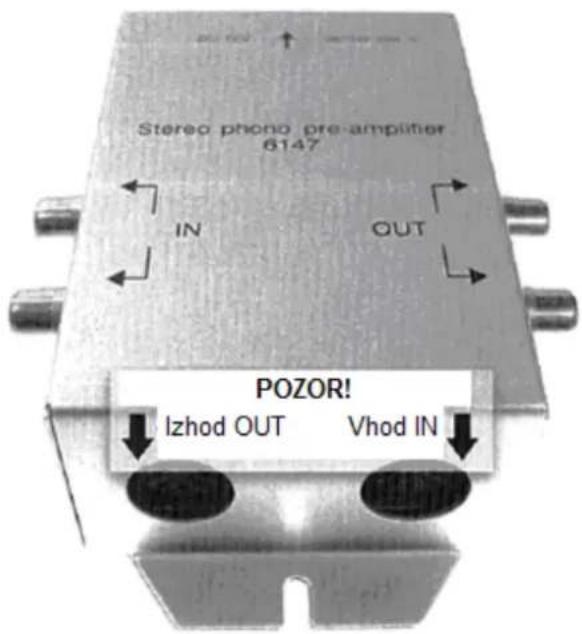

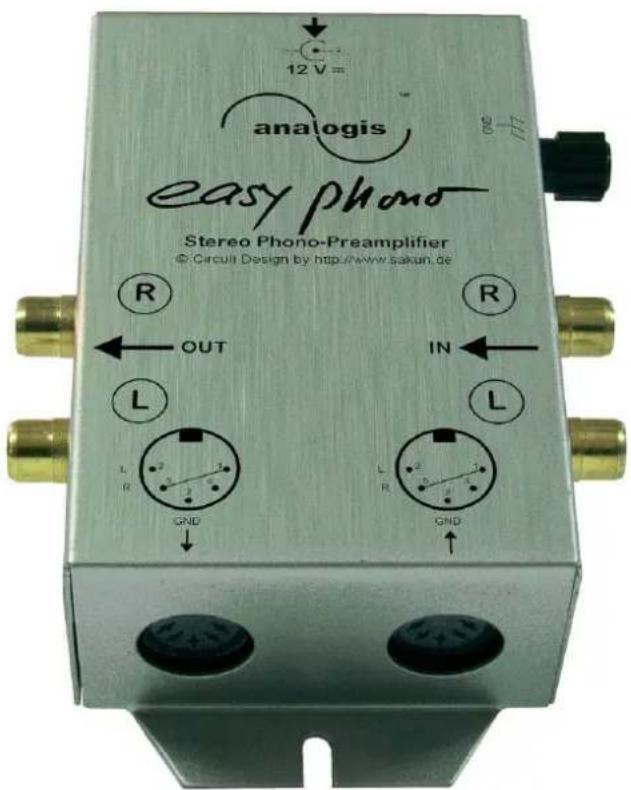

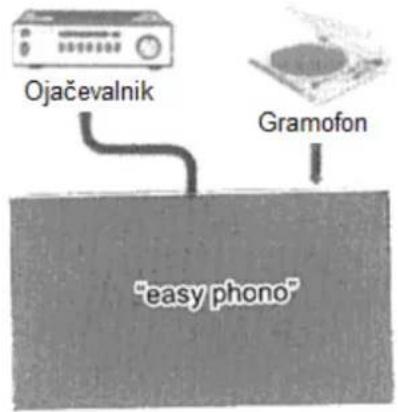

Ta naprava omogoča, da gramofon z magnetnim odjemnikom zvoka priključite na stereo sistem brez posebnega gramofonskega vhoda (Phono). Predojačevalnik skrbi za optimalno prilagoditev nivoja in izenačevanje glasbenih signalov, ki se nahajajo na gramofonski plošči. Prosimo, da upoštevate spodnjo sliko, kjer je prikazana uporaba cinch oz. DIN-priključkov.
Proximo, da uporabljate samo priložen vtični napajalnik!
Tehnični podatki
Priključki cinch + 5-polni DIN: ...... vhod: 5 mV/100 kΩ/1 kHz, maks. 30 mV
izhod: 450 mV/100 kΩ/1 kHz
Frekvenčni razpon: 18-20.000 Hz
Razmerje signal/šum: bolje 50 dB
Mere: 100 x 65 x 35 mm
Zunanji napajalnik: primarno: 230 V\~, 50 Hz, 8,7 W
...... sekundarno: 12 V=, 300 mA, 3,6 VA
Opozorilo
Če pri priključitvi gramofona s cinch vtiči in dodatnim kablom za maso prihaja do neprekinjenega šumenja (šumenje mase), potem je treba kabel za maso povezati z enim izmed vijakov ohišja predojačevalnika Easy Phono. Pri tem previdno odvijte enega izmed vijakov, izdelajte zanko z delom kabla za maso, s katerega ste sneli izolacijo, in jo namestite okoli odvitega vijaka. Nato ponovno privijte vijak ohišja s kablom za maso, ki se nahaja vmes.
GARANCIJSKI LIST
Conrad Electronic d.o.o. k.d. Ljubljanska c. 66, 1290 Grosuplje Fax: 01/78 11 250, Tel: 01/78 11 248 www.conrad.si, info@conrad.si
Izdelek: Predojačevalnik za gramofon Analogis Easy Phono Kat. št.: 30 48 57
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus-Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec:
Datum izročitve blaga in žig prodajalca:
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim listom.
