UVOD

Spoštovani kupec!

Mikro koordinatna miza Proxxon KT 70 vam nudi možnost vrtanja z natančnimi koordinatami ali izvajanje manjših rezkalnih del v kombinaciji z namiznim vrtalnim strojem ali stoječim rezkalnikom. Pri delu s koordinatno mizo prosimo vedno upoštevajte varnostne napotke uporabljenega vrtalnega ali rezkalnega stroja in ne pozabite, da je koordinatna miza natančno orodje in je tudi zelo občutljiva. Zato z njo vedno delajte zelo pazljivo.

SESTAVNI DELI NAPRAVE

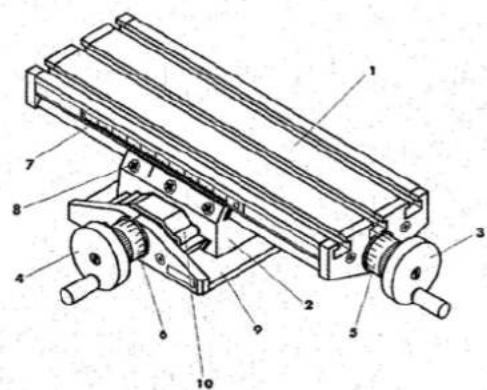

(slika 1)

slika 1

1. Delovna miza (200 mm x 70 mm)
2. Nosilec
3. Ročno kolesce za smer X
4. Ročno kolesce za smer Y
5. Obroček z lestvico za smer X
6. Obroček z lestvico za smer X
7. Nastavljivo ravnilo
8. Vijaki za nastavitev
9. Podstavek
10. Zaščita za rezanje

PRILOŽENI DODATKI

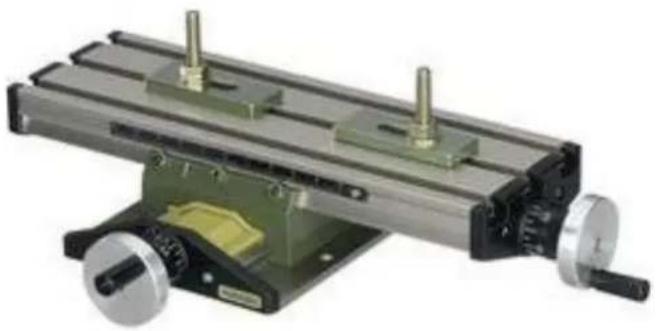

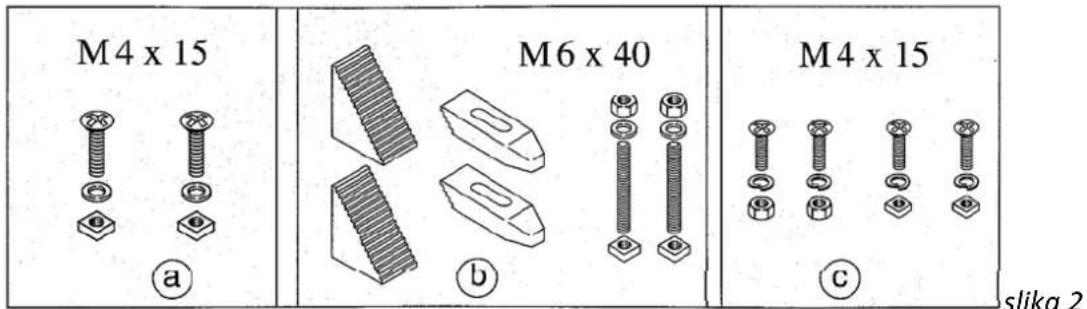

• Za pritrditev naprave v primež Proxxon MS4 (na voljo kot dodatna oprema) (slika 2a).
  • Vpenjalne čeljusti (slika 2b).
• Za pritrditev koordinatne mize na delovno površino (slika 2c)

TEHNIČNI PODATKI

Delovna miza: 200 mm x 70 mm

Nastavitev premika v smeri X: 134 mm

Nastavitev premika v smeri Y: 46 mm

Teža: 750 g

Razdalja med utori: 25 mm

NAMESTITEV MIKRO KOORDINATNE MIZE KT 70

slika 3

Mikro koordinatna miza KT 70 je namenjena za uporabo skupaj s stojalom za vrtanje Proxxon MBS 140 ali z namiznim vrtalnikom Proxxon TBM 220 (Opomba: namizni vrtalnik TBM 220 je primeren za koordinatno vrtanje, ne pa tudi rezkanje.)

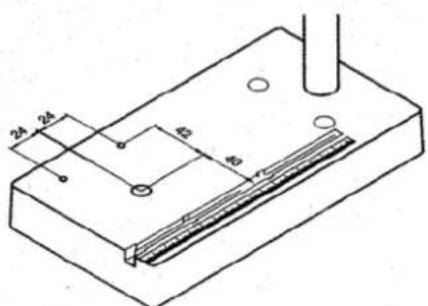

Če želite koordinatno mizo pritrditi na delovno površino, najprej začrtajte dve M4 luknji z navojem, kot je prikazano na slik 3. V ta namen s svedrom ∅3.3mm zavrtajte ugrezni luknji. Nato z vijakom zavrtajte.

Mikro koordinatno mizo KT 70 lahko sedaj pritrdite na delovno površino s pomočjo M4 navojnih lukenj in montažnega materiala (slika 2c).

NAMESTITEV VPENJALNIH ČELJUSTI

slika 4

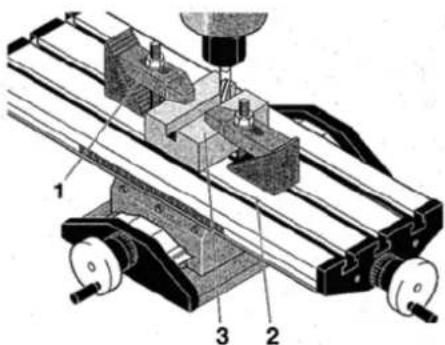

Še posebej pri rezkanju je priporočljivo, da obdelovanec 3 (na sliki 4) pritrdite s priloženimi vpenjalnimi čeljustmi 1.

V ta namen priložene kvadratne matice potisnite v utor 2 na mizi, kot je prikazano na sliki 4. Privijte skupaj z nastavljivimi vpenjalnimi čeljustmi. Zobci na nagnjeni površini vpenjalnih čeljusti omogočajo, da vpenjalno višino prilagodite višini obdelovanca.

NASTAVITEV LESTVICE

Obroček z lestvico na ročnem kolescu je premičen in ga zato lahko nastavite na 0 brez obračanja mize. Poleg obročkov za lestvico, je mikro koordinatna miza KT 70 opremljena s premičnim ravnilom 7 za nastavitev v smeri X (slika 1).

PRILAGODITEV TOLERANCE

slika 5

Če po določenem času ugotovite, da ima mikro koordinatna miza preveč ali premalo tolerance, lahko le-to ponastavite z uporabo vijakov za nastavitev (slika 5). Toleranco v smeri X nastavite tako, da najprej sprostite matico 1 (slika 5). Nato z nastavnim vijakom 2 nastavite toleranco. Zaklenite jo s ponovnim privitjem matice 1.

(Opomba: nastavnih vijakov ne privijte premočno, ker lahko poškodujete vodilo.) Analogno nastavite toleranco v smeri Y.

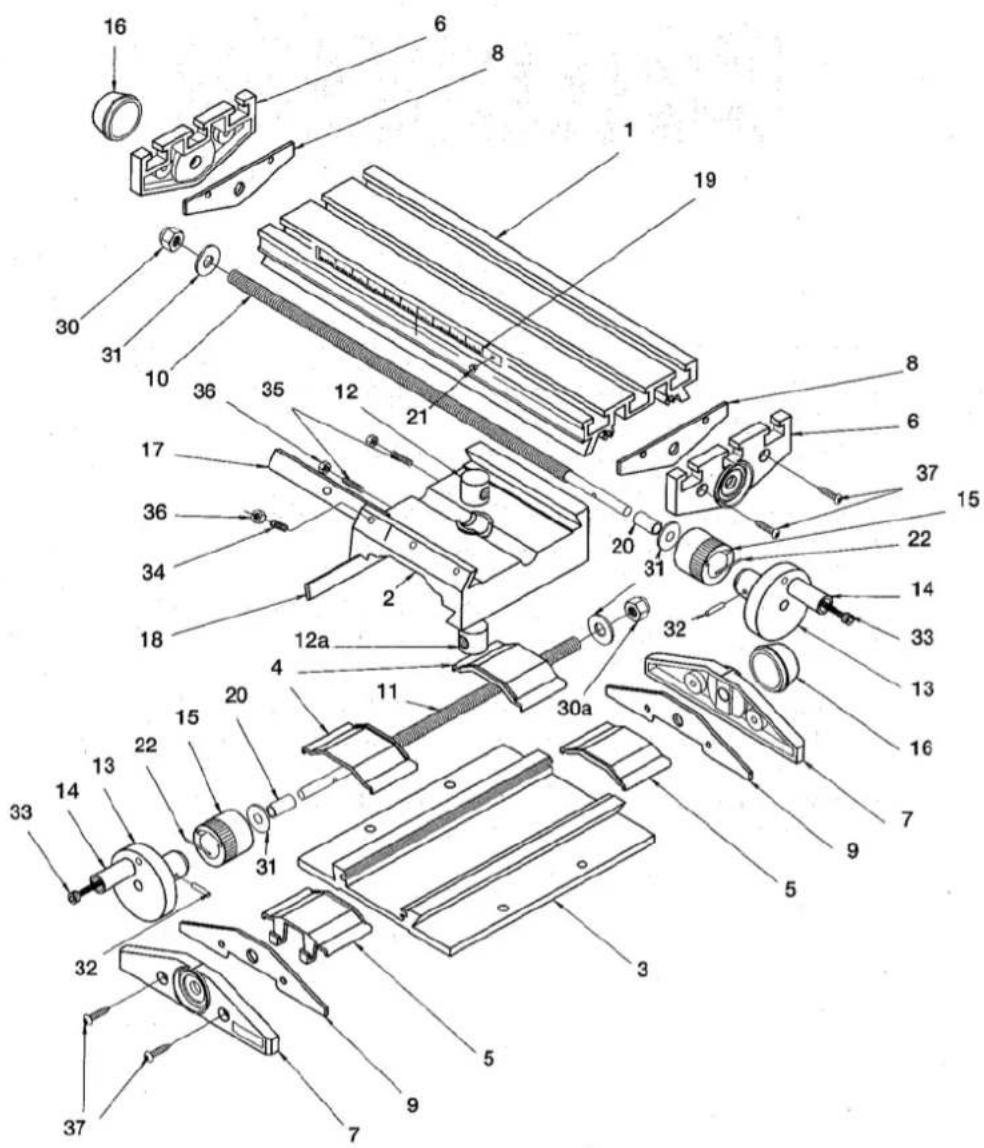

SHEMA VSEH DELOV NAPRAVE
