KORISNIČKI PRIRUČNIK WD 2300 Fantom

Fantom

WD 2300-WD 2400

WD 1900-WD 2850

ISLAK - KURU

ELEKTRİK SÜPÜRGESİ

Black-and-white photo of a vacuum cleaner with coiled hose and control panel (no visible text or symbols)

TiP S 14

KULLANMA KILAVUZU

Sayın Fantôm dostu;

Modern tesislerde üretilmiş ve son derece titiz kalite kontrolünden geçmiş

Fantām WD 2300-WD 2400-WD 1900

WD 2850 Islak-Kuru Elektrikli Süpürge'mizi seçtiğiniz için teşekkür ederiz. Bu ürünü alarak Fantâm markasına duyduğunuz güveni göstermiş oldunuz. Bizim de bütün hedefimiz size ödediğinizden daha fazlasını sunarak bu güveni sürekli kılmaktır.

Almış olduğunuz ürünü kullanma kılavuzuna uygun olarak kullandığınız takdirde performansı ve ömrü uzun süreli olacaktır. Ürünlerimiz ile ilgili arıza durumunda ürün garanti belgesi ile beraber size en yakın FANSET Yetkili Servisi'ne müracaat ediniz. Ayrıca her türlü bilgi için bize 0800 219 02 79 no'lu ücretsiz tüketici danışma hattından ulaşabilirsiniz. İyi günlerde kullanmanız dileğiyle.

Saygılarımızla...

MAKİNANIN BÖLÜMLERİ

Technical diagram of a mechanical device with numbered parts for identification

1- Açma - kapama anahtarı 7- Bez toz torbası
2- Devir anahtarı 8- Kazan kilitleme mandali
3- Taşıma sapı 9- Emiş ağzı
4- Elektrik kablosu 10- Kazan
5- Kablo sarma yuvası 11- Motor Gövdesi
6- Şamandıra 12-360° döner tekerlekler

AKSESUARLAR

Coiled flexible hose with black connectors, labeled (a) and (b), no text or symbols on the hose itself

a- Hortum

Two black cylindrical objects with no visible text or symbols, labeled (c) in the corner.

b- Hortum tutma sapi

c- Uzatma boruları

d-Süpürücü gövde

e- Radyatör (Kenar - köşe) süpürücü aparatı

f- Koltuk - döşeme süpürücü aparatı

EMNİYET KURALLARI

Black and white photo of a vacuum cleaner with coiled hose and control panel (no visible text or symbols)

• Cihazın voltajının bulunduğunuz yerin voltajına uygun olup olmadığını kontrol ediniz.
• Cihazı sadece üzerinde belirtilen akımdaki prizde kullanınız. Priz emniyetli ve en az 10 amper olmalıdır.
• Cihazınızın emniyetini korumak için daima orjinal yedek parça ve aksesuarlar kullanınız. Uygun olmayan parça kullanımından kaynaklanan arızalarda garanti geçerli olmaz. Tamir ve yedek parça için size en yakın Fanset yetkili servisine başvurunuz.
• Kablonun izolasyonunu ve yapısını bozmayınız. Kablo hasar gördüğü takdirde Fanset yetkili servis tarafından değiştirilmelidir. Cihazı hasarlı kablo ile kullanmayınız.
• Cihazı sadece kullanma kılavuzunda tarif edildiği gibi kullanınız, başka bir amaçla kullanmayınız.
• Makinenizin fişini prizde takılı bırakmayınız. Makinenizi taşımadan, temizlik ve bakım işlerine başlamadan önce kapatınız ve mutlaka fişini prizden çekiniz.
• Fişi ıslak elle tutmayınız.
• Makinenizi kablosundan çekmeyiniz, taşımayınız veya sürüklemeyiniz. Kablonun üzerine kapı kapatmayınız. Makinenizi, kabloya dolaşacak şekilde hareket ettirmeyiniz.
• Makinenizin çocuklar tarafından oyuncak amaçlı kullanılmasına izin vermeyiniz. Çocukların yanında makinenizi kullanırken dikkat ediniz.
• Makinenizi, içerisinde toz torba takmadan kullanmayınız.
• Makinenizi soba, fırın ve benzeri ısı kaynaklarından uzak tutunuz.
• Yanıcı sıvı veya gaz bulunan yerlerin yakınında makinenizle çalışmayınız. Makinenizi yanıcı maddelerden uzak tutunuz.
• 60° C'den yüksek ısıya sahip yanan sigara, sıcak kül gibi maddeleri vakumlamayınız.
• Makinenizle jilet, çivi gibi maddeler ve yanıcı, patlayıcı; benzin, alkol, yağ vb. sıvıları vakumlamayınız.
• Islak vakumlama yaparken kağıt torba ve bez toz torbayı çıkarmayı kesinlikle unutmayınız.
• Sağlığa zararlı toz vakumlamayınız.

MONTAJ VE KURU VAKUMLAMA

Birbirine ekleyerek monte ettiğiniz uzatma borulanni hortum tutma sapına takınız. İki uzatma borusunun yerine tek boru kullanabileceği gibi, hiç boru kullanmadan aksesuarları direk hortum sapına da takabilirsiniz.

Diagram of hands performing a mechanical press or lifting operation on a cylindrical component (no text or symbols present)

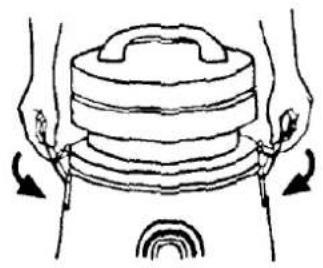

- Kazan kilitleme mandallarını sağa-sola doğru çekerek açınız.

- Taşıma sapından tutarak motor gövdesini kaldırıp bir kenara koyunuz.

Line drawing of a mechanical component with layered structure and protrusions (no text or symbols)

Line drawing of hands handling a mechanical component (no text or symbols)

- Kağıt torbayı hortum emiş ağzının iç tarafından yerine resimde gösterildiği gibi takınız.

- Not: Kağıt torba yerine bez toz torbası kullanmak isterseniz, bez toz torbasını kazana şekilde gösterildiği gibi yerleştiriniz.

Line drawing of a mechanical component with a cylindrical shaft and flange (no text or symbols)

Illustration of hands holding a layered cake with rotation arrows indicating motion (no text or symbols)

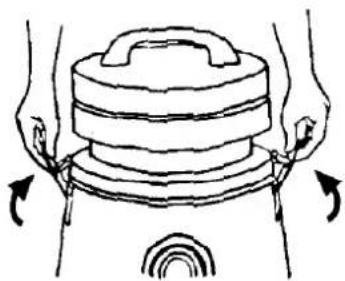

- Motor gövdesini tekrar kazanın üstüne koyarak mandalları kilitleyiniz.

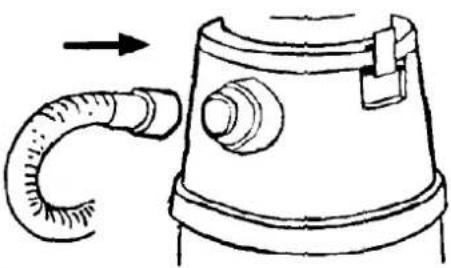

- Hortumu kazan üzerindeki emiş ağzına monte ediniz, temizlenecek yere göre seçtiğiniz aksesuarı da taktıktan sonra açma-kapama anahtarını açarak makinenizi çalıştırınız. Devir anahtarını kullanarak emiş gücünü isteğinize göre ayarlayabilirsiniz.

Simple line drawing of a mechanical device with a curved pipe and handle, no text or symbols present.

NOT: Her dolduğunda değiştirilmek üzere yedek kağıt torba bulundurursanız makineniz kullanıma daima hazır olur.

ISLAK VAKUMLAMA

DİKKAT: Islak vakumlama yapmadan önce aşağıda belirtilenleri yapmayı unutmayınız!

• Kazanı boşaltın
• Kağıt ve bez toz torbasını çıkarın

Kazan kilitleme mandallanni sağa - sola doğru çekerek açınız.

- Bez toz torbasını çıkarınız ve kazanda birikmiş çöpleri boşaltınız.

• Kağıt toz torbası kullanıyorsanız, kağıt toz torbasını hortum emiş ağzının iç tarafından yerinden çekerek çıkannız.
• Motor gövdesini tekrar kazanın üstüne koyarak mandalları kilitleyiniz.

Simple line drawing of a person cleaning a tiled wall with buckets (no text or symbols)

• Hortumu kazan üzerindeki emiş ağzına monte ediniz, temizlenecek yere göre seçtiğiniz aksesuan da taktıktan sonra açma - kapama anahtannı açarak makinenizi çalıştının. Devir anahtannı kullanarak emiş gücünü isteğinize göre ayarlayabilirsiniz.
• Tüm aksesuarlar (Komple süpürücü, radyatör (kenar-köşe) süpürücü, koltuk - döşeme süpürücü) ıslak kullanım için kullanılabilir.

- Su miktarı max. seviyeye çıkınca şamandıra otomatik olarak kapanır. Motor gürültülü çalışmaya başlar. Bu durumda açma - kapama anahtarını kapatarak fişi prizden çekin, motor gövdesini kaldırarak kazan içerisindeki birikmiş suyu boşaltın ve makinenizi tekrar çalıştırın.

TEMİZLİK VE BAKIM

• Her kullanımdan sonra kazanı boşaltınız (kaba kir, toz ve sıvı).
  NOT: Kazan içerisinde su bıraktığınız taktirde kötü koku oluşur. Bu nedenden dolayı kazan içerisindeki suyu boşaltınız ve temizleyiniz.
• Sıvı vakumladıktan sonra boruları, hortumu ve motor kısmını kurulayınız. Kazanında boşaltıp kuruladıktan sonra birkaç dakika vakumu çalıştırın. Bu sayede boru ve hortum grubunda pisliklerin kalarak pis kokuların oluşması engellenmiş olur.
• Motor gövdesini yıkamayınız, suya daldırmayınız sadece silerek temizleyiniz.
• Kazanı silerek veya yıkayarak temizleyebilirsiniz.
• Aksesuarları yıkayarak veya silerek temizleyebilirsiniz.
• Kağıt toz torba dolduğunda yenisi ile değiştiriniz.

NOT: Makinenizin daima kullanıma hazır olması için her zaman yedek kağıt torba bulundurunuz.

- Bez toz torba içindeki tozu boşaltınız. Torbayı silkeleyerek temizleyiniz. Torbayı yıkamayınız ve suya daldırmayınız.

TEKNİK ÖZELLİKLER

TIP S 14

Anma Gerilim	: 220-230 V AC	Uygun Sigorta akımı	: 10 A
Anma Frekans	: 50-60 Hz	Ölçüler	: 530 X 375 X 375 mm
Güç	: 1500 W	Brüt ağırlık	: 8,5 kg
		Net ağırlık	: 7,5 kg
			: IPX4
