KORISNIČKI PRIRUČNIK T40FX182DLP TELEFUNKEN

Sigurnosne informacije 99

Važne informacije za DVD mod ....100

Funkcije (opcija) 101

Strujni priključak (opcija)....109

Prva instalacija 111

Sigurnosne informacije

OPREZ

NE OTVARAJTE OPASNOST OD STRUJNOG UDARA

OPREZ: KAKO BI SE IZBJEGAO RIZIK OD ELEKTRIČNOG UDARA, NE SKIDAJTE POKLOPAC (ILI POLEDINU). U UNUTRAŠNJOSTI NEMA DIJELOVA KOJE SMIJE SERVISIRATI KORISNIK UREĐAJA. SERVISIRANJE POVJERITE KVALIFICIRANOM STRUČNJAKU.

Rad televizora u ekstremnim uvjetima može uzrokovati oštećenje uređaja.

U slučaju grmljavine ili olujnog nevremena te ako se televizor neće koristiti duže vrijeme (npr. kad idete na godišnji odmor) isključite televizor iz strujne utičnice. Mrežni utikač koristi se za isključivanje televizora iz mreže i zato mora biti spreman za rad.

Uskličnik u jednakostraničnom trokutu upozorava korisnika na postojanje važnih uputa za rad održavanje (servisiranje) u literaturi isporučenoj s uređajem.

Napomena: Za rad s određenim funkcijama slijedite upute na zaslonu.

VAŽNO - Molimo, prije instalacije ukovanja u cijelosti pročitajte ove ute.

UPOZORENJE: Ljudima (uključujući i djecu) sa smanjenim fizičkim, živčanim ili mentalnim smetnjama ili koji nemaju dovoljno iskustva i / ili znanja ne dozvolite korištenje električnih uređaja bez nadzora!

- Za ventilaciju ostavite najmanje 10 cm slobodnog prostora sa svih strana uređaja.

- Ne blokirajte otvore za ventilaciju.

- Ne postavljajte televizor na kosu ili nestabilnu podlogu, jer se televizor može prevrnuti.

- Uređaj koristite u umjerenoj klimi.

- Utikač strujnog kabela treba biti lako dostupan. Ne stavljajte televizor, komade namještaja na struji kabel. Oštećeni priključni kabel/utikač može izazvati požar ili strujni udar. Rukujte priključnim kabelom držeći ga za utikač, ne isključujte televizori povlačenjem strujnog kabela. Nikada ne dirajte strujni kabel/utikač mokrim rukama zbog opasnosti od kratkog spoja ili strujnog udara. Nikada ne pravite čvorove na kabelu i ne vežite ga drugim kabelima. Ako je oštećen trebate ga zamijeniti, u tom slučaju to treba uraditi samo kvalificirano osoblje. Ne televizor u vlažnim i mokrim prostorima. Ne izlažite televizor tekućini. Ako u kućište dospije tekućina, izvadite utikač televizora iz utičnice i pozovite kvalificiranog električara koji će pregledati uređaj prije ponovnog rada.

- Ne izlažite televizor izravnom sunčevom svjetlu ili drugim izvorima topline.

- Televizor se ne smije postaviti u blizini otvorenog plamena i izvora jake topline kao npr. električne grijalice.

- Preveliki zvučni tlak u slušalicama može uzrokovati oštećenje ili gubitak sluha.

- Na uređaj se ne smiju stavljati izvori otvorenog plamena, npr. upaljene svijeće.

- Radi sprječavanja ozljeda, televizor mora biti sigurno pričvršćen na zid u skladu s uputama za postavljanje na zid (ako ta mogućnost postoji).

- Povremeno je moguća pojava nekoliko neaktivnih piksela na zaslonu u obliku fiksne plave, zelene ili crvene točke. Međutim, to ne utječe na kvalitetu rada vašeg proizvoda. Pazite da ne ogrebete zaslon noktima ili drugim tvrdim predmetima.

- Prije čišćenja, izvadite utikač televizora iz zidne utičnice. Čistite mekom, suhom krpom.

⚠ Upozorenje	Opasnost od ozbiljne ozlijede ili smrti
⚠ Opasnost od strujnog udara	Opasnost od opasnog napona
⚠ Oprez	Opasnost od ozlijede ili oštećenja imovine
⚠ Važno	Ispravan rad sustava
⚠ Pažnja	Dodatne napomene su označene

Priprema

Za ventilaciju ostavite najmanje 10 cm slobodnog prostora sa svih strana uređaja. Kako bi se spriječile nezgode i nesigurne situacije, molimo na uređaj ne stavljate nikakve predmete. Uređaj koristite u umjerenoj klimi.

Ovaj DVD player je laserski proizvod klase 1. Međutim, ovaj proizvod koristi vidljivu lasersku zraku koja može uzrokovati izlaganje opasnom zračenju. Obavezno rukujte uređajem točno u skladu s uputama.

OVA NALJEPNICA UPOZORENJA NALAZI SE NA POLEDINI JEDINICE.

LASERSKI PROIZVOD KLASE 1

KAD JE OVA JEDINCA UKLJUČENA U STRUJNU UTIČNICU NE PRILAZITE OČIMA BLIZU OTVORIMA KAKO BI POGLEDALI U UNUTRAŠNJOSTI JEDINICE. UPORABA KONTROLA, PODEŠAVANJA ILI RAD NA NAČIN KOJI SE RAZLIKUJE OD OVDJE OPISANOG MOŽE DOVESTI DO IZLAGANJA OPASNOM ZRAČENJU.

SAMI NE OTVARAJTE KUĆIŠTE I NE VRŠITE POPRAVKE. SERVISIRANJE POVJERITE KVALIFICIRANOM OSOBLJU.

- Proizvedeno pod licencijom Dolby Laboratories. "Dolby" i dvostruki D znak su zaštitni znakovi tvrtke Dolby Laboratories.

Napomene o diskovima

Rukovanje diskovima

• Za održavanje diska čistim, uzmite ga prstima za njegove rubove. Ne dirajte površinu diska.
• Ne lijepite papir ili traku na disk
• Ukoliko na disku postoji ljepilo ili slična tvar, očistite disk prije upotrebe.

Obavijest o licenciji

Ovaj proizvod sadrži tehnologiju za zaštitu autorskih prava koja je zaštićena određenim patentima SAD-a kao i drugim pravima na intelektualno vlasništvo. Uporabu navedene tehnologije za zaštitu autorskih prava mora odobriti Rovi Corporation, a namijenjena je za kućnu i ostale ograničene uporabe osim u slučaju drugačijeg odobrenja tvrtke Rovi Corporation. Obrnuti inženjering i rastavljanje su zabranjeni.

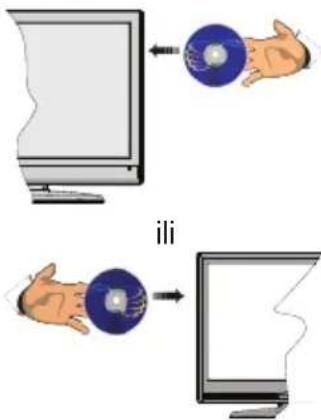

Kako gledati DVD

Prilikom stavljanja diska u ladicu, strana s tekstom mora biti okrenuta prema gore:

ili

Nakon uključivanja televizora, najprije uključite DVD izvor gumbom SOURCE na daljinskom upravljaču. Pritisnite gumb za reprodukciju (play) na daljinskom upravljaču ili direktno pritisnite gumb za reprodukciju na bočnoj ploči. Ako u ladici nema diska, najprije stavite DVD i zatim pritisnite gumb za reprodukciju.

Funkcije (opcija)

• Televizor u boji s daljinskim upravljanjem.
• Potpuno integrirani digitalni/kabelski/satelitski televizor (DVB-T/C/S-S2) (ovisno o modelu).
• HDMI ulaz
• USB ulaz.
  • Sustav OSD izbornika.
• Scart utičnica za vanjske uređaje (kao što su video, video igre, audio uređaji, itd.).
• Stereo zvučni sustav.
• Teletekst.
• Priključak za slušalice.
• Sustav automatskog programiranja.
• Ručno podešavanje.
  • Auto napajanje isključeno.
• Samoisključivanje.
• Blokada za djecu.
• Automatsko prigušivanje zvuka kada nema emitiranja.
• NTSC reproduciranje.
• AVL (automatsko ograničenje glasnoće).
• PLL (traženje frekvencije).
  • PC ulaz.
• "Uključi i igraj" za Windows 98, Windows 7, ME, 2000, XP, Vista.
• Mod Igre (opcija).

Funkcije i karakteristike mogu se razlikovati ovisno o modelu.

Molimo, dostupne funkcije pogledajte u priručniku.

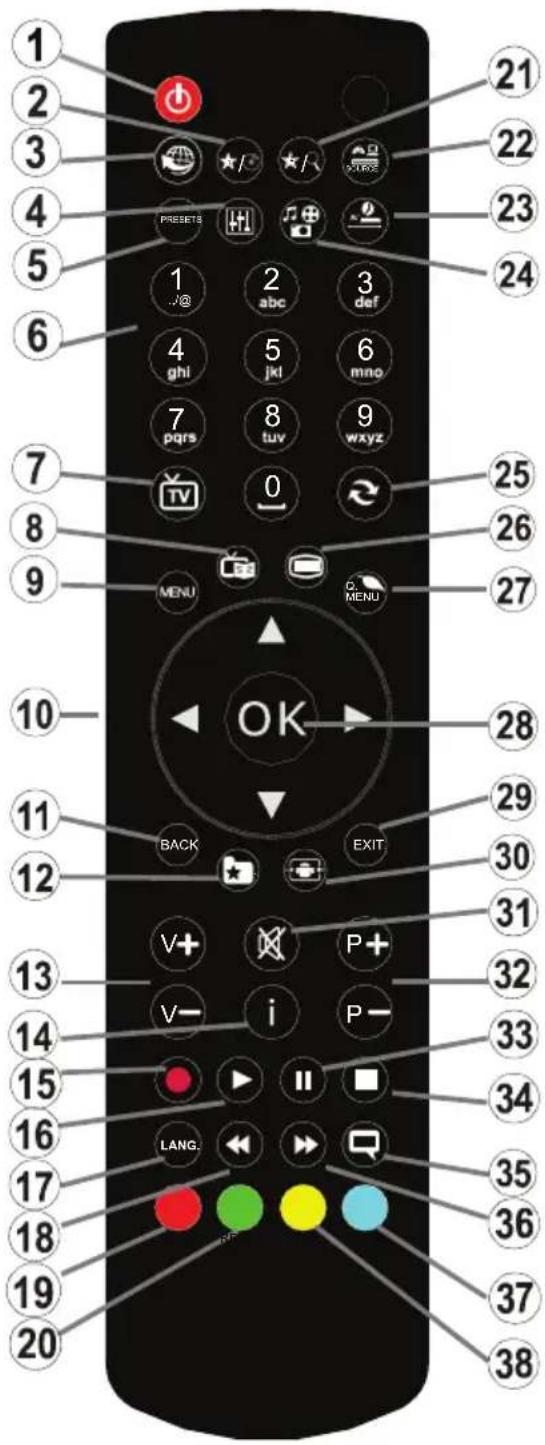

(*) MOJ GUMB 1: Kad ste priključeni na željeni izvor, kanal ili poveznicu, pritisnite MOJ GUMB 1 na pet sekundi, sve dok se na zaslonu ne prikaže poruke "MOJ GUMB JE PODEŠEN". To je potvrda kako je odabrani MOJ GUMB sad povezan s odabranom funkcijom.

(**) MOG GUMBA 2: Glavna funkcija ovog gumba je izmjena između DVB-T, DVB-C i DVB-S emitiranih kanala (opcija). Meğutim, ako držite pritisnut MOJ GUMB 2 pet sekundi, funkciju možete podesiti kao što je opisano pod MOJ GUMB 1.

Upamtite, ako vršite prvu instalaciju, MOJ GUMB 2 vratit će se na tvornički zadanu funkciju, izmjenu između DVB-T, DVB-C i DVB-S emitiranih kanala..

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 OK EXIT V+ P+ i P- LANG. REF.

Napomena: Prikaz funkcijskih gumba na zaslonima nekih izbornika mogu se razlikovati ovisno o daljinskom upravljaču televizora. Rukovodite se funkcijama gumba koje se nalaze na dnu zaslona.

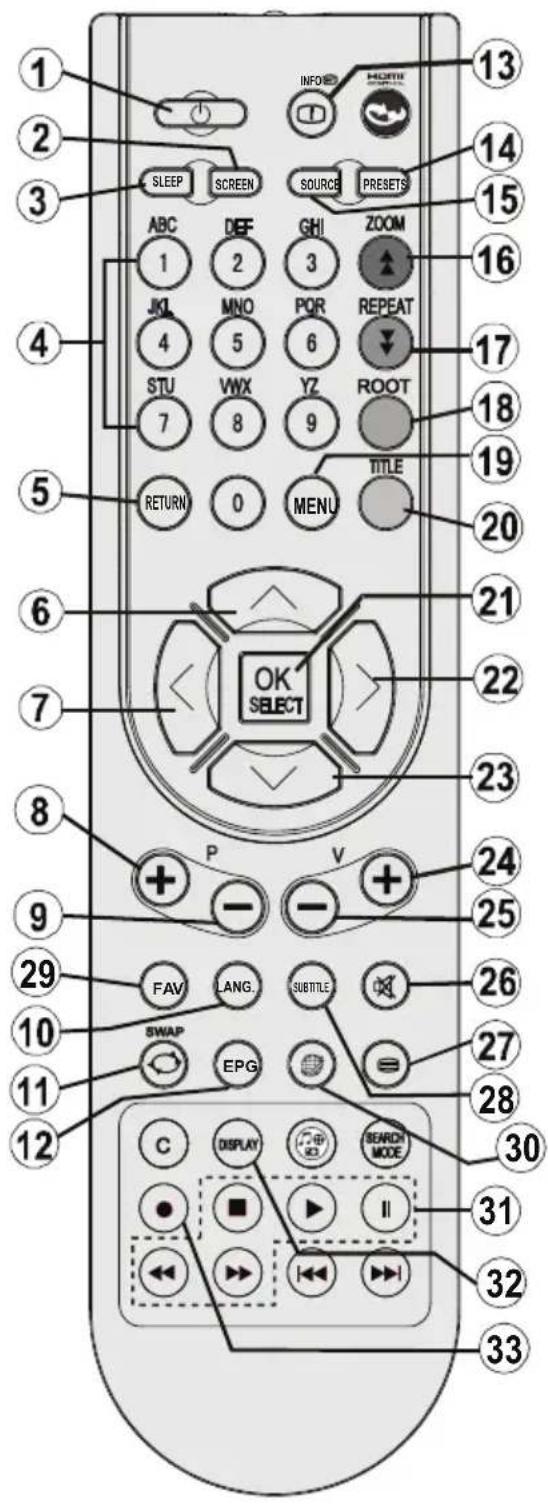

1. Pripravan
2. Veličina slike/ Proširenje (u TXT modu)
3. Samoisključivanje
4. Brojčani gumbi
5. Povratak / Izlaz (u DTV modu) / Stranica s kazalom (u TXT modu)
6. Pokazivač gore / Stranica gore (u TXT modu)
7. Pokazivač lijevo
8. Program gore (Stranica dolje kod DTV kanala)
9. Program dolje (Stranica gore kod DTV kanala)
10. Mono/Stereo - Dual I-II / Trenutni jezik / Prikaži sažetak (u modu Preglednika medija)
11. Prethodni program / Zamjena
12. Elektronički programski vodič
13. Info / Otkrij (u TXT modu)
14. Odabir moda slike
15. Odabir izvora
16. Crveni gumb / Zumira video (u video modu Preglednika medija)
17. Zeleni gumb
18. Žuti gumb
19. Izbornik uključen-isključen
20. Plavi gumb
21. OK/Uredi popis kanala / Drži (u TXT modu)
22. Pokazivač desno / Podstranica (u TXT modu)
23. Pokazivač dolje / Stranica dolje (u TXT modu)
24. Glasnoća gore
25. Glasnoća dolje
26. Prigušeno
27. Teletekst / Miks
28. Podnaslov uključen-isključen (u DTV modu) / TXT podnaslov
29. FAV (*) (Odabir favorita) (u DTV modu)
30. Nema funkcije
31. Gumbi za reprodukciju u pregledniku medija. (u DTV modu) / Snimanje uz zadržanu sliku (opcija)
32. Arhiva snimanja (opcija)
33. Snimanje programa (opcija)
    (*) Opcija samo za zemlje EU

1 2 3 SLEEP SCREEN INFO MORTH SOURCE PRESETS 13 14 15 ABC DEF GHI ZOOM 16 1 2 3 JKL MNO POR REPEAT 4 5 6 7 VWX YZ ROOT 9 18 RETURN 0 TITLE 19 20 OK SELECT 21 22 23 P V 24 25 9 -- -- 26 FAV LANG. SUBTITLE 27 SWAP EPG C DISPLAY BEACH MODE 30 31 32 33

Napomena: Prikaz funkcijskih gumba na zaslonima nekih izbornika mogu se razlikovati ovisno o daljinskom upravljaču televizora. Rukovodite se funkcijama gumba koje se nalaze na dnu zaslona.

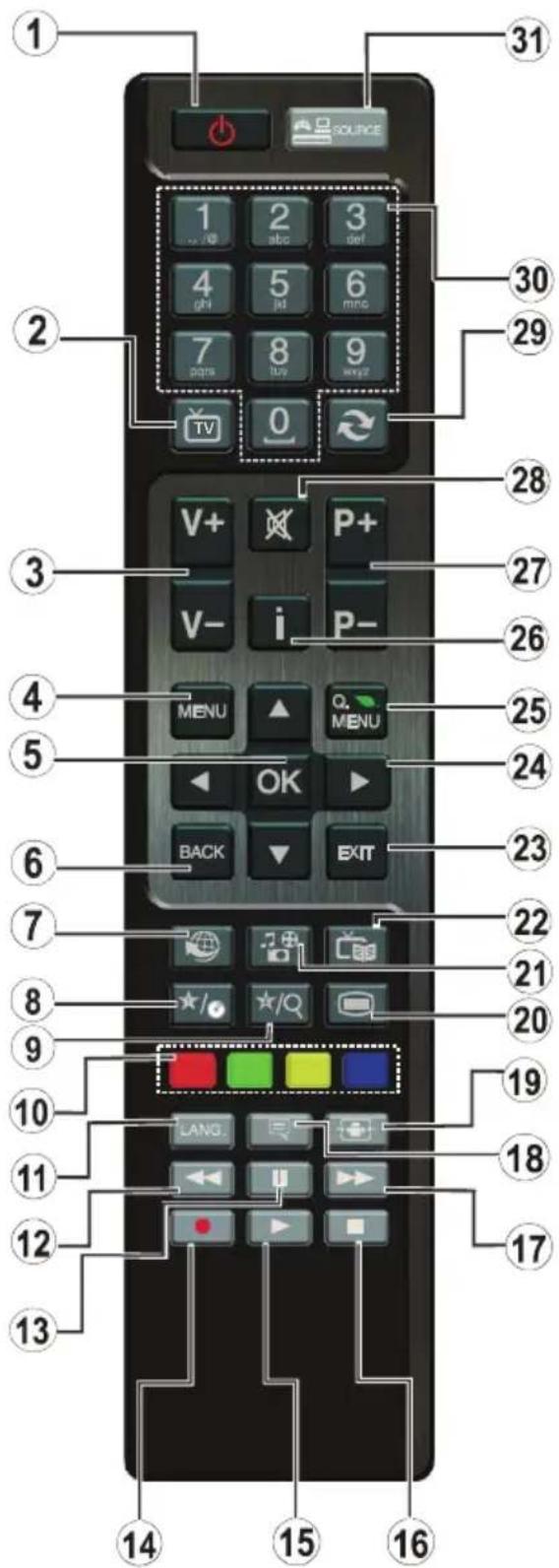

Daljinski upravljač RC 4845 (opcija)

1. Spreman / Uključen
2. Popis kanala
3. Glasnoća gore/dolje
4. Izbornik uključen/isključen
5. OK / Potvrdi
6. Povratak/Natrag:
7. Nema funkcije
8. Moj gumb 1 (*)
9. Moj gumb 2 (**)
10. Gumbi u boji (crvena, zelena, žuta i plava)
11. Mono/Stereo - Dual I-II / Aktualni jezik
12. Brzo premotavanje unatrag (u modu Preglednika medija)
13. Pauza / Snimanje uz zadržavanje slike (opcija)
14. Snimanje programa (opcija)
15. Reprodukcija (u modu Preglednika medija)
16. Stani (u modu Preglednika medija)
17. Brzo premotavanje unaprijed (u modu Preglednika medija)
18. Podnaslov uključen-isključen /Podnaslov (u modu Preglednika medija)
19. Veličina slike
20. Teletekst - Miks
21. Preglednik medija
22. Elektronički programski vodič
23. Izlaz
24. Gumbi za navigaciju
25. Brzi izbornik uključen/isključen
26. Info / Otkrij (u TXT modu)
27. Program gore / dolje
28. Prigušeno
29. Prethodi program / Sad (u EPG modu)
30. Brojčani gumbi
31. AV / Izvor

(*) MOJ GUMB 1: Kad ste priključeni na željeni izvor, kanal ili poveznicu, pritisnite MOJ GUMB 1 na pet sekundi, sve dok se na zaslonu ne prikaže poruke "MOJ GUMB JE PODEŠEN". Ovo potvrđuje kako je odabrani MOJ GUMB povezan s odabranom funkcijom.
(**) MOJ GUMB 2: Glavna funkcija ovog gumba je prebacivanje između DVB-T, DVB-C i DVB-S emitiranih kanala (opcija). Međutim, ako pritisnite MOJ GUMB 2 na pet sekundi, funkciju možete podesiti na način opisan pod Moj gumb 1.

Upamtite, ako vršite prvu instalaciju, MOJ GUMB 2 se vraća na zadanu funkciju.

1 2 3 4 5 6 7 8 9 TV 0 V+ P+ V- i P- MENU Q. MENU OK BACK EXIT 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 SOURCE 1 2 30 29 31

Napomena: Prikaz funkcijskih gumba na zaslonima nekih izbornika mogu se razlikovati ovisno o daljinskom upravljaču televizora. Rukovodite se funkcijama gumba koje se nalaze na dnu zaslona.

1. Pripravan
2. Brojčani gumbi
3. TV-AV / Popis kanala / DVB-T/C/S (opcija)
4. Glasnoća gore/dolje
5. Prigušeno
6. Gumbi za navigaciju
7. Izbornik uključen/isključen
8. OK/ Popis kanala / Drži (u TXT modu)

9. Izlaz / Natrag / Stranica s kazalom (u TXT modu)

10. Nema funkcije

11. Preglednik medija

12. Moj gumb 1 (*)

13. Gumbi u boji

14. Mono-Stereo Dual I-II / Jezik zvuka-podaslova

15. Podnaslov uključen-isključen /Podnaslov (u modu Preglednika medija)

16. Premotaj unatrag (u modu preglednika medija)

17. Snimanje programa (opcija)

18. Reprodukcija (u modu Preglednika medija)

19. Stani (u modu Preglednika medija)

20. Pauza (u modu Preglednika medija) / Snimanje s vremenskim pomakom(opcija)

21. Brzo premotavanje unaprijed (u modu Preglednika medija)

22. Veličina slike

23. Teletekst / Miks

24. Moj gumb 2 (**)

25. Elektronički programski vodič

26. Izlaz

27. Brzi izbornik

28. Info / Otkrij (u TXT modu)

29. Program gore / dolje

30. Prethodni program

31. Odabir AV / Izvor

(*) MOJ GUMB 1: Kad ste priključeni na željeni izvor, kanal ili poveznicu, pritisnite MOJ GUMB 1 na pet sekundi, sve dok se na zaslonu ne prikaže poruke "MOJ GUMB JE PODEŠEN". Ovo potvrđuje kako je odabrani MOJ GUMB povezan s odabranom funkcijom.

(*) MOJ GUMB 1: Kad ste priključeni na željeni izvor, kanal ili poveznicu, pritisnite MOJ GUMB 1 na pet sekundi, sve dok se na zaslonu ne prikaže poruke "MOJ GUMB JE PODEŠEN". Ovo potvrđuje kako je odabrani MOJ GUMB povezan s odabranom funkcijom.

Pomoću odgovarajućih tipki na daljinskom upravljaču možete upravljati sadržajem DVD-a, filmskih CD-a, te glazbenih ili slikovnih CD-a. Dolje su opisane glavne funkcije najčešće korištenih kontrolnih tipki na daljinskom upravljaču.

Tipke na daljinskom upravljaču	DVD Reprodukcija	Film Reprodukcija	Reprodukcija slike	Reprodukcija glazbe
▶	Reprodukcija Reprodukcija Reprodukcija Reprodukcija
II	Pauza Pauza Pauza Pauza
■	Stop Stop Stop Stop
|◀◀/▶▶|	Preskoči natrag/naprijed	Preskoči natrag/ naprijed	Prethodna/Sljedeća	Prethodna/ Sljedeća
◀/▶	Preskoči natrag/naprijed	Preskoči natrag/ naprijed	Okreni	Preskoči natrag/naprijed
▲/▼	Označava stavku izbornika / Pomiče zumiranu sliku gore ili dolje (ako mogućnost postoji).
◀◀/▶▶	Brzo premotavanje unatrag / unaprijed
ANGLE (KUT)	Prikaz scena iz različitih kutova (ako je dostupno)		Mijenja slajd efekt (ovisno o sadržaju)	X
C Briše brojku (ako mogućnost postoji).
Prikaz Prikazuje vrijeme / Prikazuje glavni izbornik postavki
INFO	Odabir moda brojača vremena (tijekom reprodukcije). Pritisnite više puta za prebacivanje s jednog moda na drugi.
LANG. (JEZIK) Audio jezik. X X
IZBORNIK Prikazuje TV izbornik.
OK / ODABERI	Unos / Pregled /Reprodukcija
PONOVI	Prikazuje opcije ponavljanja.
POVRATAK	Povratak na prethodni izbornik (ako mogućnost postoji).
ROOT	Povratak na osnovnu mapu (ako je dostupno).
MOD PRETRAŽIVANJA	Izravan odabir scena ili vremena.		Odabir željene datoteke.
PODNASLOV	Podnaslov uključen-isključen. Pritisnite više puta za prebacivanje s jedne opcije podnaslova na drugu.		X	X
TITLE (NASLOV)	Prikazuje izbornik diska (ako postoji).	Prikazuje izbornik diska (ako postoji).	X	X
ZOOM (ZUMIRANJE)	Zumira sliku. Pritisnite više puta za prebacivanje s jedne opcije zumiranja na drugu.

Ostale funkcije – kombinacije gumba (tijekom reprodukcije)
[IMAGE]	Polako naprijed.
[IMAGE] + ▶▶ ] + ◀◀ ▶▶	Postavlja brzinu za polako pomicanje naprijed.
▶▶ + ▶▶	Postavlja brzinu za polako pomicanje naprijed.
◀◀ + ◀◀	Postavlja brzinu za brzo pomicanje natrag.
■ + ■	Potvrđuje naredbu stop.
[IMAGE] + ▶▶|	Pritisnite ▶▶| više puta za ručno pomicanje naprijed.

(*) Možete se prebaciti na naslov i ako direktno pritisnete brojčane tipke. Morate pritisnuti 0 i zatim tipku s brojkom za prebacivanje na jednoznamenkasti naslov (na primjer: za odabir 5, pritisnite 0 i 5.)

Priključci (opcija)

Konektor Tip	Kabeli Uređaj
	ScartPriključci (straga)
	VGAPriključci (straga)
BOČNI AV	PC/YPbPr AudioPriključci (bočni)	Bočni Audio YPbPr ili PC spojni kabel(nije isporučen)
	HDMIPriključci (straga)
SPDIF	SPDIFFPriključci (straga)
BOČNI AV	Bočni AV(Audio/Video)Priključci (bočni)	(nije isporučen)
SLUŠALICE	SlušalicePriključci (bočni)	[DB4Y]
YPBPR	YPbPr VideoPriključci (straga)	YPbPr na PC kabel videokomponente (nije dio isporuke)
	USBPriključci (bočni)
	CIPriključci (bočni)
[cc10]	RF ulaz spaja se na antenski, kabelski ili satelitski sustav. (ovisno modelu)

NAPOMENA: Prilikom priključivanja uređaja putem YPbPr ili bočnog AV ulaza, morate koristit isporučene priključne kabele za aktiviranje priključka. Vidi sliku gore. | Za aktiviranje PC audia, trebate koristiti PC/YPBPR/PC AUDIO PRIKLJUČKA S BIJELIM I CRVENIM ulazima. | Za priključivanje YPbPr uređaja možete koristiti VGA ulaz. Za to vam treba kabel za spajanje YPbPr na računalo. | Ako se vanjski uređaj spaja preko SCART utičnice, televizor se automatski prebacuje u AV mod. | Prilikom primanja DTV kanala (Mpeg4 H.264) ili kad ste u Pregledniku medija, izlazni signal neće biti dostupan putem scart utičnice. | Prilikom uporabe kompleta za postavljanje na zid (opcija), preporučamo da sve kabele uključite na stražnji dio televizora prije samog postavljanja na zid. | Umetnite ili izvadite CI modul samo ako je TV uređaj ISKLJUČEN. Detalje možete potražite u priručniku s uputama za modul.

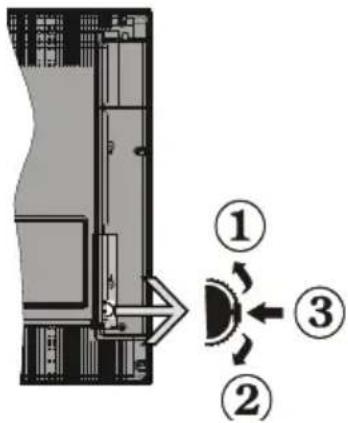

TV i funkcijski gumbi (opcija)

MENU - + - P/CH + TV/AV

TV/AV

-

1. Smjer gore
2. Smjer dolje
3. Gumb odabira Program/Glasnoća / AV / Pripravan-uključen

Napomena: Gumb možete pomicati gore dolje za promjenu glasnoće. Ako želite

promijeniti kanale, pritisnite sredinu gumba jednom (položaj 3) te se zatim pomičite gore ili dolje. Ako pritisnite sredinu gumba više od jednom, pojavit će se zaslonska (OSD) poruka izvora. Ako pritisnete sredinu gumba i držite je nekoliko sekundi, televizor će se prebaciti u mod pripravnosti. OSD glavnog izbornika ne može se prikazati pomoću kontrolnih gumbi.

Strujni priključak (opcija)

Nakon otpakiranja, televizor ostavite da postigne sobnu temperaturu prije nego ga priključite na mrežu.

Priključak strujnog kabela:

VAŽNO: TV uređaj je namijenjen radu na napajanju od 220-240V AC, 50 Hz.

Uključite mrežni kabel u mrežnu utičnicu. Ostavite barem 10mm prostora oko televizora.

Isključite iz napajanja i televizor i uređaj prije ikakvog priključivanja.

Priključak za strujni adapter (samo za modele televizora s 12V strujnim adapterom):

VAŽNO: TV uređaj namijenjen je radu na napajanju od 12 V DC. U tu svrhu koristi se adapter koji omogućuje napajanje od 12V. Priključite spomenuti adaptor na sustav od 110-240V AC, 50/60Hz.

Slijedite ilustrirane upute za spajanje u skladu s isporučenim tipom adaptera za televizor:

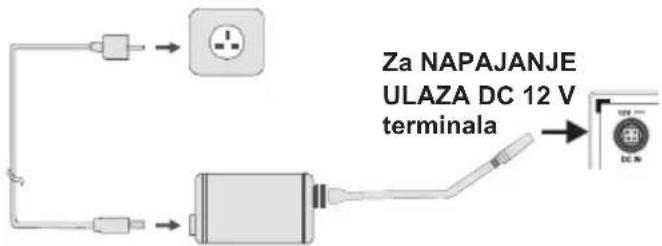

Priključak adaptera tip 1

Za NAPAJANJE ULAZA DC 12 V terminala

AC adapter

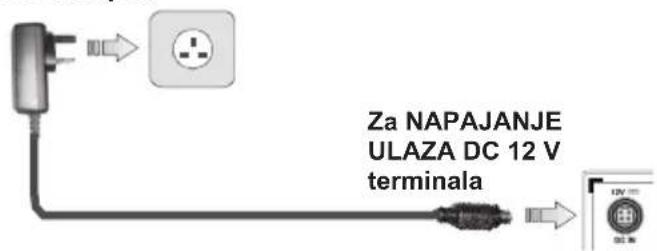

Priključak adaptera tip 2

AC adapter

Za NAPAJANJE ULAZA DC 12 V terminala

Važne sigurnosne informacije (opcija)

Priključak obvezno pravilno uzemljite.

Priključak za uzemljenje AC adaptora spojite na priključak za uzemljenje na utičnici za napajanje pomoću isporučenog AC priključnog kabela.

Ako isporučeni utikač ne odgovara Vašoj utičnici, obratite se električaru koji će zamijeniti neodgovarajuću utičnicu.

Obvezno spojite vodič za uzemljenje

Antenski priključak (opcija)

Spojite antenski ili kabelski TV utikač na utičnicu za ULAZ zračne, kabelske ili satelitske antene na stražnjoj strani televizora.

Satelitski i kabelski priključak ovise o modelu.

USB spajanje

USB uređaje možete spojiti na televizor pomoću USB ulaza na televizoru. Ova funkcija omogućuje vam prikazivanje JPG, video i MP3 datoteka spremljenih u USB memoriji. Moguće je da neke vrste USB uređaja (npr. MP3 čitači) nisu kompatibilni s ovim televizorom. Možete napraviti sigurnosne kopije svojih datoteka prije izvođenja priključaka na televizor da ne biste eventualno izgubili podatke. Upamtite kako proizvođač ne preuzima odgovornost za oštećenje ili gubitak podataka. Tijekom reprodukcije datoteke ne uklanjajte USB modul.

• Nemojte isključivati USB/HDD tijekom snimanja. To može oštetiti priključeni USB/HDD.
• Snimanje radijskog sadržaja nije podržano.
• Televizor može snimati programe u trajanju do deset sati.
• Jedan sat spremljenog snimljenog materijal zauzima približno 2 GB mjesta.

- Zadržana slika može se zaustaviti u ovisnosti od brzine zapisivanja USB uređaja. Ako brzina USB uređaja nije dovoljna za brzinu prijenosa video sadržaja, zadržana slika može se zaustaviti te snimanje možda neće uspjeti. Ako je brzina prijenosa HD usluge veća od 13 Mbp/sek, zamrznuta slika može se pojaviti tijekom zadržavanja slike i kod USB diska i kod vanjskog HDD uređaja.

- Neki emitirani programi neće se moći snimiti zbog problema sa signalom, ponekad se video može zamrznuti tijekom reprodukcije.

- USB adaptere možete koristiti za USB ulaze televizora. USB adapteri s vanjskim napajanjem preporučuju se u ovom slučaju. Preporučuje se koristiti izravno USB ulaz(e) televizora ako ćete spojiti USB tvrdi disk.

Daljinski upravljač

Umetnite dvije baterije AAA/R3 ili slične. Izvadite baterije iz daljinskog upravljača ako ga nećete koristiti duže vrijeme. U suprotnom, moguće je oštećenje zbog puštanja baterije. Radni domet iznosi oko 7m/23ft.

Informacije o zaštiti okoliša

Ovaj televizor je napravljen tako da troši manje energije i time čuva okoliš. Kako bi smanjili potrošnju energije, trebate slijediti ove korake:

Ako mod uštede energije podesite na Eko, televizor se prebacuje u mod uštede energije. Postavke moda uštede energije možete pronaći na glavnom izborniku pod odjeljkom "Slika". Upamtite kako se neke postavke slike neće moći izmijeniti.

Ako se odabere opcija Slika isključena, pojavit će se poruka "Zaslon će se isključiti za 3 sekunde." Za nastavak odaberite NASTAVI i pritisnite OK. Zaslon će se odmah isključiti.

Kada se televizor ne koristi, molimo isključite ga ili isključite televizor iz struje putem glavnog strujnog kabela. I to će smanjiti potrošnju energije.

Uključivanje/lsključivanje (opcija)

Uključivanje televizora

• Spojite mrežni kabel na utičnicu od 220-240V AC, 50 Hz.
• Pritisnite “💡” gumb. Upalit će se LED svjetlo moda pripravnost.

Za uključivanje televizora iz moda pripravnosti ili:

- Pritisnite gumb “☐”, P+P- / CH+CH- ili bilo koji brojčani gumb na daljinskom upravljaču.

Kontrolni gumbi na televizoru (opcija)

- Pritisnite gumb -P/CH ili P/CH+ na televizoru. Televizor će se tada uključiti.

-ili-

- Pritisnite sredinu kontrolnog gumba na lijevoj strani televizora. Televizor će se tada uključiti.

Isključivanje televizora (opcija)

- Pritisnite gumb “na daljinskom upravljaču ili “” držite kontrolni gumb na televizoru dok se ne isključi, tako se televizor prebacuje u mod pripravnosti (ovisno o modelu).

- Za potpuno isključivanje TV uređaja, izvucite mrežni kabel iz mrežne utičnice.

Napomena: Kada se televizor prebaci u mod pripravnosti, LED svjetlo za mod pripravnosti može treperiti što znači da je aktivna funkcija poput Pretraživanje u modu pripravnosti, Bežično učitavanje ili Tajmer. LED svjetlo može treperiti i kada uključite televizor iz moda pripravnosti.

Prva instalacija

Prilikom prvog uključenja, pojavit će se izbornik za odabir jezika. Odaberite željeni jezik i pritisnite OK.

Zatim će se prikazati zaslon prve instalacije (FTI) Podesite željene postavke pomoću gumba za navigaciju, a kad završite pritisnite OK za nastavak.

Možete aktivirati opciju mod prikazivanja u trgovini te će mod prikazivanja u trgovini biti dostupan i izborniku "Ostalih postavki", a funkcije televizora bit će prikazana na vrhu zaslona. Prikazat će se zaslon s dijalogom za potvrđivanje. Odaberite DA za nastavak.

Ako je odabran mod prikazivanja kod kuće, mod prikazivanja u trgovini neće biti dostupan nakon prve instalacije. Za nastavak pritisnite gumb OK.

Napomena: Zadani PIN može se izmijeniti ovisno o odabranoj državi. Ako se od vas traži unos PIN-a za prikaz opcija izbornika, koristite jedan od sljedećih kodova: 4725, 0000 ili 1234.).

Antensko instaliranje

Ako na zaslonu Način pretraživanja odaberete opciju KROVNA ANTENA, televizor će pretraživati digitalne zemaljske televizijske programe.

NAPOMENA: Pritisnite gumb MENU ako želite ištiti postupak.

Kada su sve dostupne postaje spremljene, na zaslonu će se prikazati Popis kanala. Ako želite sortirati kanale, prema LCN-u (*), molimo odaberite “Da”, a zatim pritisnite OK.

Pritisnite MENU za izlaz iz popisa kanala i gledanje televizije.

(*) LCN je sustav logičnog broj kanala koji organizira dostupne emitirane kanala prema prepoznatljivom nizu kanala (ako je dostupno).

Kabelsko instaliranje

Ako odaberete opciju KABEL i pritisnete gumb OK na daljinskom upravljaču, na zaslonu će se prikazati potvrdna poruka. Za nastavak odaberite DA i pritisnite OK. Za poništenje postupka, odaberite NE i pritisnite OK. Na ovom zaslonu možete odabrati frekvencijski raspon.

Ručno unesite frekvencijski raspon pomoću brojčanih gumba.

Napomena: Izbornik se mijenja ovisno o odabranim opcijama.

Instalacija satelita

Ako odaberete Satelit na zaslonu Način pretraživanja, možete postaviti satelit i gledati satelitske kanale. Kad odaberete instalaciju satelita, prikazat će se izbornik Tip antene.

Postoje tri vrste antena. Možete postaviti Tip antene kao izravan, unikabel ili DiSEqC pomoću gumba “◀” ili “▶”.

Izravan: Ako imate jedan prijemnik koji je izravno spojen sa satelitskom antenom, odaberite ovaj tip antene. Nakon odabira Izravan, pojavit će se novi zaslon. Odaberite dostupni satelit i pritisnite OK za usluge pretraživanja.

Unikabel: Ako imate više prijemnika i unicable sustav, odaberite ovaj tip antene. a za nastavak pritisnite OK. Konfigurirajte postavke slijedeći upute na zaslonu. Pritisnite OK za pretraživanje usluga.

DiSEqC sklopka: Ako imate više prijemnika i DiSEqC sklopku, odaberite ovaj tip antene. Nakon odabira DiSEqC sklopke, pojavit će se novi zaslon. Možete postaviti četiri DiSEqC opcije (ako su dostupne). Pritisnite ZELENI gumb za pretraživanje svih satelita ili pritisnite ŽUTI gumb za odabir samo označenih satelita. Za spremanje i izlaz pritisnite gumb OK.

Reprodukcija medija putem USB ulaza

Na televizor možete priključiti 2.5" i 3.5" inčni (hdd s vanjskim napajanjem) vanjski pogon tvrdog diska ili USB memorijski štapić pomoću USB ulaza na televizoru.

VAŽNO! Prije spajanja na televizor sigurnosno pohranite svoje datoteke. Proizvođač ne preuzima odgovornost za oštećenje ili gubitak podataka. Neke vrste USB uređaja (npr. MP3 uređaji) ili pogoni USB tvrdog diska/memorijski štapići nisu kompatibilni s ovim televizorom. Televizor podržava formate diska FAT32 i NTFS, ali snimanje neće biti moguće na diskovima s NTFS formatom.

Prilikom formatiranja USB tvrdog diska kapaciteta 1TB (terabajt) ili više, mogući su problemi u postupku formatiranja. Nemojte učestalo naglo uključivati i isključivati USB pogon. To može izazvati fizičko oštećenje USB čitača te samog USB uređaja. Tijekom reprodukcije datoteke ne uklanjajte USB modul.

Pritisnite gumb (SNIMANJE) za trenutačno pokretanje snimanja programa za vrijeme gledanja programa. Možete ponovno pritisnuti gumb (SNIMANJE) na daljinskom upravljaču radi snimanja sljedećeg događaja na elektroničkom programskom vodiču. U tom slučaju, zaslonski prikaz će prikazati programirane događaje za snimanje. Za otkazivanje trenutačnog snimanja pritisnite gumb (STANI).

Napomena: Za vrijeme moda snimanja, ne možete promijeniti emitirani program ili prikazati preglednik medija. Tijekom snimanja programa ili zadržane slike na zaslonu će se pojaviti poruka upozorenja ukoliko vaš USB uređaj nije dovoljno brz.

Blokada za djecu: Ako se postavi Blokada za djecu, televizorom će se moći upravljati samo pomoću daljinskog upravljača. U tom slučaju gumbi na upravljačkoj ploči neće raditi.

Postavi PIN: Definira novi PIN broj.

Elektronički programski vodič (EPG) (opcija)

Neki, ali ne svi kanali emitiraju informacije o aktualnim i sljedećim događajima. Pritisnite gumb EPG/GUIDE za otvaranje EPG izbornika.

Crveni gumb (Preth. dan). Prikazuje programe prethodnog dana.

Zeleni gumb (Sljedeći dan): Prikazuje programe sljedećeg dana.

Žuti gumb (Zumiranje): Proširene informacije o programu.

Plavi gumb (Filtar): Prikazuje opcije filtriranja.

PODNASLOV: Pritisnite gumb SUBTITLE / SUBTTL / (podnaslov) za prikaz izbornika Izaberi žanr. Pomoću ove funkcije možete pretraživati bazu podataka programskog vodiča u skladu s odabranim žanrom. Pretražuju se informacije dostupne u programskom vodiču i navode se rezultati koji odgovaraju vašim kriterijima.

INFO/İ: Detaljno prikazuje informacije o odabranom programu.

Brojčani gumbi (Skok): Pomak na željeni kanal izravno pomoću brojčanih gumba.

OK: Prikazuje mogućnosti programa.

Tekst/ (Traži): Prikazuje izbornik "Traženje vodiča".

ZAMJENA (Sada) : Prikazuje trenutni program.

(SNIMANJE): Televizor počinje snimati odabrani program. Možete ponovno pritisnuti gumb za zaustavljanje snimanja.

VAŽNO: Kad je televizor isključen na njega priključite USB disk. Potom, trebate uključiti televizor kako bi aktivirali funkciju snimanja.

Napomena: Prebacivanje na drugi kanal ili izvor nije moguće tijekom snimanja.

Snimi / Briši tajmer snimanja

Kad ste u EPG izborniku odabrali program, pritisnite gumb OK. Odaberite stavku "Snimanje" i pritisnite OK. Nakon toga, snimanje je postavljeno za odabrani program.

Za poništavanje već postavljenog snimanja, označite program i pritisnite OKpa odaberite opciju Briši snimanje. Tajmer. Snimanje će se otkazati.

Postavi tajmer / Briši tajmer

Kad ste u EPG izborniku odabrali program, pritisnite gumb OK. Odaberite stavku Postavi tajmer događaja i pritisnite gumb OK. Možete postaviti tajmer za buduće programe. Za poništavanje već postavljenog tajmera, označite program i pritisnite OK. Zatim odaberite opciju "Briši tajmer". Snimanje će se otkazati.

Pretraživanje nadogradnji softvera preko korisničkog sučelja

Jednostavno se krećite glavnim izbornikom. Odaberite Postavke i zatim odaberite izbornik Ostale postavke. U izborniku Ostale postavke idite na stavku Nadogradnja softvera i pritisnite gumb OK za provjeru postoje li nova ažuriranja softvera.

Napomena: Potrebna je internet veza. Ukoliko internet veza nije dostupna, pokušajte nadogradnju putem emitiranog kanala. Ako se pronađe nova nadogradnja, počinje njezino preuzimanje. Pritisnite OK za nastavak postupka ponovnog pokretanja sustava.

Pretraživanje u 3 sata ujutro i nadogradnja

Kad je televizor spojen na antenski signal. Ako je aktiviran funkcija automatsko pretraživanje u izborniku opcije nadogradnje, TV se uključi u 03.00 ujutro i po kanalima traži nove nadogradnje softvera. Ako se novi softver pronađe i uspješno preuzme, sljedeći put kad uključite televizor imat će novu verziju softvera.

Napomena: Ako se televizor ne uključi nakon nadogradnje, isključite ga na dvije minute pa ga ponovo uključite.

Uklanjanje uzroka nepravilnog rada i savjeti

Provjerite je li utikač strujnog kabela na siguran način uključen u zidnu utičnicu. Možda su baterije u daljinskom upravljaču istrošene. Pritisnite gumb uključivanje/isključivanje na televizoru.

Loša slika

• Jeste li odabrali pravilan TV sustav?
• Slabi signal može izazvati iskrivljenje slike. Molimo provjerite antenski spoj. Ako ste ručno vršili fino podešavanje, provjerite jeste li unijeli ispravnu frekvenciju kanala.
• Na kvalitetu slike može utjecati istovremeno spajanje dva uređaja na televizor. U tom slučaju, odspojite jedan od uređaja.

Nema slike

• Nema slike može značiti da vaš televizor ne prima nikakav signal emitiranja. Jeste li pritisnuli prave gumbe na daljinskom upravljaču? Pokušajte još jednom. Također provjerite je li odabran pravilan ulazni izvor.
  • Je li antena ispravno spojena?
• Je li antenski kabel možda oštećen?
• Jesu li korišteni prikladni utikači za spajanje antene?
• Ako niste sigurni, obratite se prodavaču.

Nema zvuka

• Je li televizor podešen na prigušeno? Za poništenje prigušenog zvuka, pritisnite gumb “☒” ili pojačajte glasnoću.
• Zvuk dolazi iz samo jednog zvučnika. Je li balans podešen ekstremno u jednom smjeru? Vidi izbornik Zvuk.

Daljinski upravljač ne radi

- Baterije su se možda istrošile. Zamijenite baterije

• Ako ne možete odabrati izvor ulaza, možda nije spojen nijedan uređaj. ako to nije slučaj
• Provjerite AV kabele i priključke ako ste pokušali spojiti neki uređaj.

Snimanje nije moguće

Kako bi snimili program prvo trebate povezati USB karticu s vašim TV, za to vrijeme TV mora biti isključen. Potom, trebate uključiti televizor kako bi aktivirali funkciju snimanja. Ako snimanje nije moguće, probajte isključiti televizor i ponovno umetnuti USB.

USB je prespor

Ako se tijekom snimanja pojavi poruka "USB je prespor", pokušajte ponovno početi sa snimanjem. Ako vam se i dalje javlja ista poruka o grešci, moguće je kako USB disk ne zadovoljava zahtijevanu brzinu. Probajte priključiti drugi USB disk.

Napomene:

- Snimljeni programi spremljeni su na priključeni USB disk. Ako želite, možete spremiti/kopirati snimke na računalo, međutim, te datoteke se neće moći

• Kod zadržane slike može se pojaviti odstupanje kod sinkronizacije glasa i mimike. Snimanje radijskog sadržaja je podržano. Televizor može snimati programe u trajanju do deset sati.
• Snimljeni programi podijeljeni su u particije od po 4GB.
• Nemojte isključivati USB/HDD tijekom snimanja. To može oštetiti priključeni USB/HDD.
• Moguće je podržati multiparticije. Maksimalno su podržane dvije različite particije. Prva particija USB diska koristi se za funkciju PVR spremnosti. Također, disk treba biti formatiran kao prva particija za korištenje funkcije PVR spremnosti.
• Neki emitirani programi neće se moći snimiti zbog problema sa signalom, ponekad se video može zamrznuti tijekom reprodukcije.
• Gumbi Snimanje, Reprodukcija, Pauza, Prikaz (kod Okvira popisa izvođenja) ne mogu se koristiti kada je teletekst UKLJUČEN. Ako snimanje započinje kada je teletekst UKLJUČEN, teletekst će se automatski isključiti. Također, teletekst je deaktiviran kada je u tijeku snimanje ili reprodukcija.

Kompatibilnost AV i HDMI signala (opcija)

Izvor	Podržani signali		Dostupno
IZLAZ(SCART)	PAL 50/60 O
	NTSC 60 O
	RGB 50 O
	RGB 60 O
Bočni AV	PAL 50/60 O
	NTSC 60 O
PC/YPbPr	480I, 480P	60Hz O
	576I, 576P	50Hz O
	720P 50Hz,60Hz		O
	1080I	50Hz,60Hz	O
	1080P	50Hz,60Hz	O
HDMI	480I	60Hz O
	480P	60Hz O
	576I, 576P	50Hz O
	720P 50Hz,60Hz		O
	1080I	50Hz,60Hz	O
	1080P	24Hz, 25Hz30Hz, 50Hz,60Hz	O

(X: Nije dostupno, O: Dostupno)
U nekim slučajevima signal na televizoru neće se moći ispravno prikazati. Problem je možda u nepodudarnosti sa standardima kod opreme izvora signala (DVD, digitalni prijemnik za kabelsku televiziju –STB, itd.) Ako imate takvih problema, molimo kontaktirajte vašeg prodavača i proizvođača opreme izvora signala.

Informacije za korisnike u vezi zbrinjavanja u otpad starih uređaja i baterija

[samo za Europsku Uniju]

Ovi simboli znače da se uređaji s tim simbolima ne smiju odbacivati zajedno s uobičajenim kućnim otpadom. Ako želite baciti ovaj proizvod ili baterije, molimo da razmislite o sustavima sakupljanja elektronskog otpada ili mjestima za reciklažu.

Napomena: Znak Pb ispod simbola baterija znači da baterija sadrži olovo.

Proizvodi

Izjava o sukladnosti

Ovaj uređaj proizveden je u skladu sa važećim Europskim normama o sigurnosti (LVD Directive 2006/95/EC) i elektromagnetskoj kompatibilnosti (EMC Directive 2004/108/EC) i ERP Direktivi (642/2009/EC).

U skladu s Pravilnikom o elektroničkoj opremi namjenjenoj za uporabu unutar određenih naponskih granica i Pravilnikom o elektromagnetskoj kompatibilnosti dodatne informacije i CE

Izjave o sukladnosti možete pronaći na internet stranici: www.telefunken.hr

Formati datoteka koje podržava USB mod (opcija)

Medij	Ekstenzija datoteka	Format		Primjedba
		Video Audio		(Maksimalna rezolucija/brzina prijenosa podataka, itd.)
Film	.mpg .mpeg MPEG1,2 MPEG sloj 1/2/3			MAKS 1920x1080 @ 30P 20Mbit/sek
	.dat MPEG1,2		MPEG2
	.vob	MPEG2
	.mkv H.264, MPEG1,2,4 EAC3/ AC3
	.mp4	MPEG4, Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10-beta1/2, H.264	PCM/MP3
	.avi	MPEG2, MPEG4
		Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10-beta1/2, H.264	PCM
Glazba	.mp3 -		MPEG 1 sloj 1 / 2 (MP3)	32Kbps ~ 320Kbps(Brzina prijenosa podataka)32KHz ~ 48KHz(Brzina uzorkovania)
Fotografija	.jpg .jpeg	Osnovni JPEG	-	maks ŠxV = 15360x8640 4147200bajta
	.	Progresivni JPEG	-	maks ŠxV = 9600x6400 3840000bajta
	.bmp -- maks ŠxV = 5760x4096 3840000 bitova
Podnaslov	.sub .srt	-	-	-

TELEFUNKEN
