KORISNIČKI PRIRUČNIK AVM-56277BTG ORION

Hvala na poverenju koje ste nam ukazali kupovinom ovog proizvoda. Molimo Vas da pažljivo proučite instrukcije sadržane u ovom Uputstvu, kako bi uređaj koristili na pravi način. Nakon čitanja, Uputstvo sačuvajte kako bi mogli da ga ponovo konsultujete u slučaju potrebe.

Uređaj je isključivo namenjen za korišćenje u sistemima koji imaju napajanje od 12V i negativno uzemljenje.

1. • Mikrofon

2. – Uključivanje napajanja

– Isključivanje zvuka

– Kada je uređaj uključen u napajanje, dužim pritiskom na ovaj taster, vršimo njegovo isključivanje

1. – Navigacija

2. – Selektujte jednu od ponuđenih opcija:

Radio
Disk (kada je disk umetnut)
USB uređaj (kada je priključen)
AV1 (AV utičnica na zadnjem delu uređaja)
AV2 (AV utičnica na prednjem delu uređaja)
Blutut (Bluetooth) funkcija
Navigacija
TV

1. – Rotiranjem ove komande vrši se podešavanje jačine zvuka
   – Produženim pritiskom na ovaj taster, ulazi se u funkciju podešavanja parametara
2. – Otvor za umetanje ,Map' kartica
3. – Povezivanje USB-a
4. – Resetovanje (vraćanje na osnovna podešavanja parametara)
5. – AV utičnica
6. – Ekran koji reaguje na dodir
7. – Senzor daljinkog upravljača
8. – Izbacivanje (umetnutog) diska – Produženim pritiskom, vrši se resetovanje mehanizma
9. – Otvor za umetanje diska

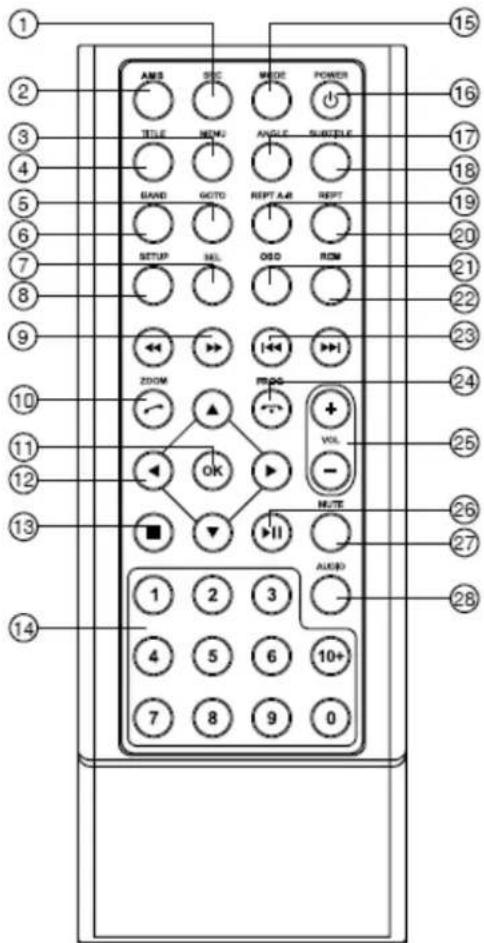

Radni opseg daljinskog upravljača

Pritiskom na taster 🚙️ vrši se uključivanje /isključivanje uređaja.

1. – Selektujte jednu od ponuđenih opcija:

Radio
Disk (kada je disk umetnut)
USB uređaj (kada je priključen)
AV1 (AV utičnica na zadnjem delu uređaja)
AV2 (AV utičnica na prednjem delu uređaja)
,Blue-tooth' funkcija
Navigacija
TV

1. • Brz pregled memorisanih radio stanica

– Automatsko memorisanje radio stanica

1. • Meni (DVD)
2. • Titl - naslov (DVD)

3. – Pretraga i brzo pronalaženje zadatih opcija (Goto)

4. – Talasno područje (za prijem radio signala)

– Prikaz video sistema (PAL/ NTSC/ AUTO)

1. – Prikaz podešavanja zvuka / displeja

Uključivanje / isključivanje napajanja

1. Uređaj se uključuje pritiskom na taster PWR. Prilikom svakog novog uključivanja, uređaj započinje rad iz prethodnog statusa (statusa u kome je prethodno isključen)
2. Kada se uključi, uređaj se isključuje produženim pritiskom na taster PWR (duže od 2 sekunde)

Isključivanje zvuka (Mute)

Kada je uređaj uključen, kratkim pritiskom na taster PWR, isključuje se reprodukcija zvuka.

Napomena:

• Pritiskom na taster za jačinu zvuka, ponovo se uspostavlja reprodukcija zvuka. Ukoliko želite ovo da izbegnete, potrebno je da ponovite kratki pritisak na taster PWR, nakon prvog pritiska kojim ste isključili zvuk.
• Kada isključite zvuk, na ekranu će se pojaviti odgovarajući simbol (Mute).

Podešavanje jačine

Zaokretanjem dugmeta [VOL] vrši se pojačavanje i smanjenje jačine zvuka.

Jačina zvuka se podešava na skali od 0 do 39.

Izbor izvora signala

Postupak br.1

Pritiskom na taster [SRC] na komandnom panelu ili daljinskom upravljaču, otvara se opcija pregleda svih dostupnih izvora signala.

Postupak br.2

Otovrite meni za prikaz izvora signala - SOURCE MENU, dodirom na gornji levi ugao TFT ekrana, ili pritiskom na taster MODE koji se nalazi na daljinskom upravljaču. Nakon otvaranja menija, odaberite željeni izvor signala pomoću kursora, i potvrdite ga pritiskom na taster za potvrdu – ENTER.

Napomena:

- Kada je izvor signala određeni uređaj koji nije spreman za rad, onda selektovanje tog izvora neće biti moguće.

Disk izlazi iz ležišta pritiskom na taster [▲]

Napomene:

• Nakon izbacivanja diska, uređaj se automatski vraća na prethodni režim rada.
• Disk se može izbaciti iz ležišta i kada je napajanje uređaja isključeno; nakon izbacivanja diska, uređaj ostaje isključ
• Ukoliko se, u periodu od 10 sekundi nakon otvaranja ležišta diska, disk ne izvadi, ležište će se ponovo automatski zatvoriti, čime se sprečava oštećenje diska.

Pritiskom na tastere [ha duže od 2 sekunde, brzina reprodukcije se povećava, najpre na X2, a zatim – kod narednog dužeg pritiska – na X4, X8 i X20, kako unapred, tako i unazad.

- Tokom brzog pregleda snimka unapred ili unazad dok traje reprodukcija, kratkim pritiskom na taster [▶■], ponovo se uspostavlja normalna reprodukcija.

- Tokom brzog pregleda snimka unapred ili unazad, zvuk se automatski isključuje.

Nasumični izbor numera kod reprodukcije (samo za CD/ VCD/ MP3)

Moguća je reprodukcija svih numera nasumičnim redom.

1. Tokom reprodukcije, pritisnite [∞].
   Na displeju će se pojaviti poruka nasumičnog redosleda (SHUFFLE).
2. Ponovljenim pritiskom na [→], ponovo se uspostavlja normalna reprodukcija.

Ponavljanje reprodukcije jedne numere

Tokom reprodukcije snimka, pritisnite [ilf, vise] [ ⊙ ] puta uzastopno.

Pritiskom na [AUDIO], vrši se biranje audio kanala koji će se slušati.

Napomena: AF indikator na LCD ekranu će svetleti sve dok traje prijem RDS podataka. Ukoliko RDS informacije nisu dostupne u Vašem području, isključite AF funkciju.

TA režim rada

Korišćenje prijemnika – tjunera (nastavak)

TA PRETRAGA / TA ALARM

REG ON (Uključena opcija REG): AF funkcija će primeniti regionalni kod (za PI), čime će automatsko podešavanje stanica biti moguće isključivo za stanice koje su prisutne u datom području.

REG OFF (Isključena opcija REG): AF funkcija će ignorisati regionalni kod (za PI), čime će automatsko podešavanje stanica biti moguće i za stanice izvan datog područja.

EON (Pospešivanje prijema drugih mreža)

1. Nakon izvršenog uparivanja, uređaj će automatski preći na BT režim rada kada neko pozove broj korisnika.
2. Dodirom na taster 📞, ili pritiskom na taster 🌐 na daljinskom upravljaču, vrši se prijem poziva.
3. Dodirom na taster, pritiskom na taster na daljinskom upravljaču, okončava se poziv.

Istorija

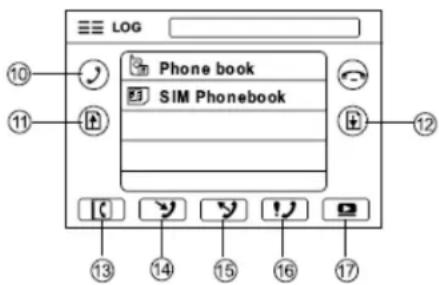

Nakon izvršenog uparivanja, dodirom na taster 📋, otvara se LOG meni, t.j. meni sa evidencijom prethodnih poziva.

Drugi način: Pritiskom na taster, SEL' na daljinskom upravljaču.

Treći način: Pritisnite taster SETUP na daljinskom upravljaču.

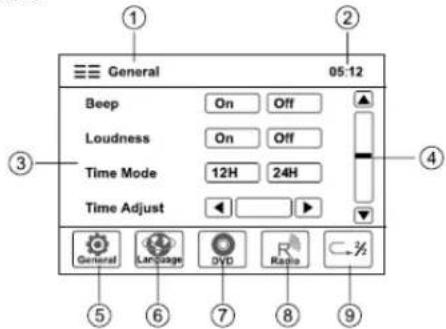

1. Prikaz menija za izvore signala (Source Menu)
2. Trenutno vreme
3. Opcije koje se podešavaju
4. Prelazak na narednu / prethodnu stranicu
5. Dodirom na ovu opciju otvara se pristup opštim opcijama podešavanja
6. Dodirom na ovu opciju otvara se pristup podešavanjima jezika
7. Dodirom na ovu opciju otvara se pristup podešavanjima DVD-a
8. Dodirom na ovu opciju otvara se pristup podešavanjima radija
9. Dodirom na ovu opciju otvara se pristup narednoj stranici u meniju za podešavanja
10. Dodirom na ovu opciju otvara se pristup podešavanjima BT-a.
11. Dodirom na ovu opciju otvara se pristup drugim opcijama podešavanja
12. Dodirom na ovu opciju otvara se pristup prethodnoj stranici u meniju za podešavanja

Opšta podešavanja

Uključivanje / isključivanje zvučnog signala (Beep On/ Off) Dodirom na opciju [On], vrši se uključivanje zvučnog signala, odnosno njegovo isključivanje pritiskom na opciju [Off].

Uključivanje / isključivanje dodatne jačine zvuka (Loudness On/ Off)

Dodirom na opciju [On], vrši se aktiviranje dodatne jačine zvuka, odnosno isključivanje ove funkcije, pritiskom na opciju [Off].

Režim prikaza sati: 12H, 24H

Dodirom na opciju [12H], odnosno [24H], birate odgovarajući format prikaza sati – 12 ili 24 časa u toku dana.

Promena jezika vrši se pritiskom na taster [Audio], na daljinskom upravljaču.

Podešavanje DVD-a

TV sistem: NTSC, PAL, Auto

Dodirom na odgovarajuću opciju - [NTSC], [PAL] ili [AUTO], selektuje se željeni TV sistem.

Tip TV-a: 4:3PS, 4:3LB, 16:9

Dodirom na odgovarajuću opciju - [4:3PS], [4:3LB] ili [16:9], selektuje se željeni tip TV-a za gledanje filmova snimanih za standarde filmskog ekrana.

4.3 Pan Scan: Za TV tipa 4:3, leva i desna ivica će biti 'odsečene'.

4:3 Letter Box: Za TV tipa 4:3, na dnu i u gornjoj zoni se pojavljuju tamne trake.

16:9: Za TV sa širokim ekranom.

Učitavanje lozinke

Dodirom na opciju [Set], otvara se tastatura, nakon čega se učitava odgovarajuća lozinka, putem numeričkih tastera.

Dodirom na taster, briše se prethodni broj.

Dodirom na taster 📄, vrši se potvrđivanje odabranog broja. Početna lozinka koju unosi proizvođač je ,0000'. Nakon unošenja lozinke, na ekranu se pojavljuje poruka ,otključano' [UNLOCK], nakon čega možete da podesite nivo zaštite (rating level). Ukoliko želite da zaključate datu opciju, unesite čevorocifrenu lozinku putem tastature.

Podešavanje nivoa zaštite (rating): ◀, ►

LOC: Moguć je prijem signala isključivo stanica sa jakim signalom

DX. Moguć je prijem različitih stanica – kako onih sa jakim, tako i onih sa slabim signalom.

Stereo Mono, Stereo, Mono

Dodirom na jednu od ovih opcija, bira se vrsta signala za FM prijem: stereo ili mono.

Podešavanja sistema (nastavak)

Uključivanje / isključivanje AF funkcije

Dodirom na ,uključeno' - [ON], odnosno ,isključeno' - [OFF] vrši se pokretanje i isključivanje funkcije alternativne frekvencije.

Uključivanje / isključivanje TA funkcije

Dodirom na ,uključeno' - [ON], odnosno ,isključeno' - [OFF] vrši se pokretanje i isključivanje funkcije prijema objava o stanju u saobraćaju.

TA funcija: Pretraga / Alarm

Dodirom na jednu os opcija - 'pretraga' - [Seek], odnosno 'upozorenje' - [Alarm], vrši se pokretanje aktinvog režima funkcije sa objavama o stanju u saobraćaju.

Uključivanje / isključivanje funkcije REG

Dodirom na ,uključeno' - [ON], odnosno ,isključeno' - [OFF] vrši se pokretanje i isključivanje funkcije za identifikaciju regionlanog koda kod podešavanja radio prijema.

Uključivanje / isključivanje funkcije RDS CT

Dodirom na ,uključeno' - [ON], odnosno ,isključeno' - [OFF] vrši se selektovanje funkcije za sinhronizovanje sata sa vremenom koje emituje izvor signala.

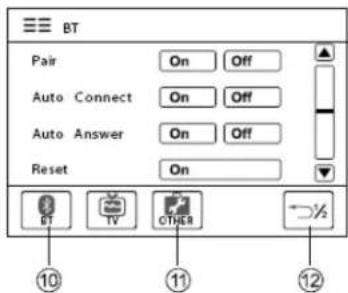

BT Podešavanja

Uključivanje / isključivanje funkcije Uparivanja (Pair: On / Off)

Dodirom na ,uključeno' - [ON], odnosno ,isključeno' - [OFF] vrši se selektovanje automatskog uključenja funkcije uparivanja.

Uključivanje / isključivanje funkcije automatskog konektovanja (Auto Connect: On / Off)

Dodirom na ,uključeno' - [ON], odnosno ,isključeno' - [OFF] vrši se selektovanje automatskog konektovanja.

Uključivanje / isključivanje funkcije automatske skeretarice (Auto Answer: On / Off)

Dodirom na ,uključeno' - [ON], odnosno ,isključeno' - [OFF] vrši se selektovanje funkcije automatske sekretarice.

Podešavanje identifikacionog (PIN) broja

Dodirom na [Set], otvara se tastatura, a ztaim se pomoću numeričkih tastera vrši podešavanje lozinke za Blutut (Bluetooth). Dodirom na taster , brise se prethodni broj. Dodirom na taster , vrši se potvrđivanje izabranog broja. Izvorni broj lozinke, koji unosi proizvođač je ,1234'. Ukoliko želite da promenite lozinku, najpre morate uneti važeću lozinku, a zatim – dodirom na taster izvršite potvrdu izmenjenog broja lozinke. Nakon ovoga, još jednom unesite lozinku, radi konačne potvrde.

Ostala podešavanja

Kontrola upravljača – SWC (Steering Wheel Control) Detalje of ovoj funkciji možete naći u rubrici, Osnovne komande' (Basic Operations).

Funkcija TS: Podešavanje

Dodirom na taster za podešavanje [Adjst], vrši se kalibracija ekrana. Kada ekran ne reaguje na dodir, ili kada se kod korišćenja ekrana za zadavanje komandi javljaju greške, potrebno je da se izvrši kalibracija ekrana koji reaguje na dodir, što se vrši putem funkije 'TS Calibrate'.

Povezivanje uređaja

Napomene u vezi povezivanja

• Ovaj uređaj namenjen je za korišćenje u vozilima u kojima se napajanje strujom vrši sa akumulatora od 12V, sa negativnim uzemljenjem. Pre ugradnje ovog uređaja u određeno rekreativno vozilo, autobus ili kamion, neophodno je da se proveri da li je napon na akumulatoru odgovarajući. Ukoliko to nije slučaj, obavezna je ugradnja dodatnog transformatora, koji će napon napajanja dovesti na 12V. Ugradnju transformatora mora da izvrši stručno lice.
• Da bi se izbegao kratak spoj u sistemu električnog napajanja, obavezno otkačite kabal sa negativnog pola akumulatora, pre početka ugradnje uređaja.
• Da bi se izbegao kratak spoj i oštećenje uređaja, sva ogoljena mesta na kablovima i spojevima moraju biti dodatno izlovana izolir-trakom i zaštitnicima. Kablove za instalaciju uređaja sprovedite sigurnim pravcima, daleko od izvora toplote i pokretnih delova, kao što je sklop za prenos pogona, sklop ručne kočnice, klizač za pomeranje sedišta i sl., kako ne bi došlo do topljenja ili krzanja izolacije na elektro-provodniku.
• Žuti kabal za napajanje se ne sme provlačiti kroz deo u kome je smešten motor vozila, jer postoji ozbiljna opasnost od izbijanja kratkog spoja i oštećenja kola za napajanje.
• Ukoliko se dotrajali osigurač zamenjuje novim čija je snaga 15A, odnosno ukoliko se pokuša uspostavljanje strujnog kola bez odgovarajućeg osigurača, ili primena osigurača koji nema adekvatne karakteristike, može doći do oštećenja uređaja, pa čak i izbijanja požara. Ukoliko se, uprkos postavljanju propisanog osigurača, i dalje javljaju problemi sa strujom, neophodno je da se kontaktira stručni auto-servis.
• ZABRANJENO je instaliranje dodatnih uređaja na automobilski akumulator, jer može doći do pregrevanja akumulatora.

• Proverite da li su svi kablovi i spojevi na zvučnicima propisno izolovani. Ukoliko nisu, postoji opasnost da dođe do štećenja uređaja usled kratkog spoja.

• Ukoliko ACC nije dostupan, onda ACC kabal povežite sa električnim napajanjem preko odgovarajućeg prekidača.

• Ukoliko postoji spoljašnje pojačalo koje je povezano na sistem napajanja, nemojte povezivati P.CONT kabal na kabal za napajanje spoljašnjeg pojačala, jer može doći do varničenja i oštećenja na sistemu.
• Izlaz sa zvučnika se ne sme spajati sa uzemljenjem, kako bi se sprečilo oštećenje ugrađenog pojačala.
• Minimalna snaga zvučnika koji se povezuju na ovaj uređaj je 45W, na otporu od 8 Ω.

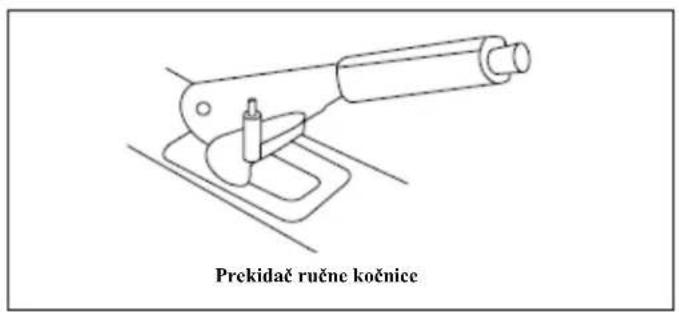

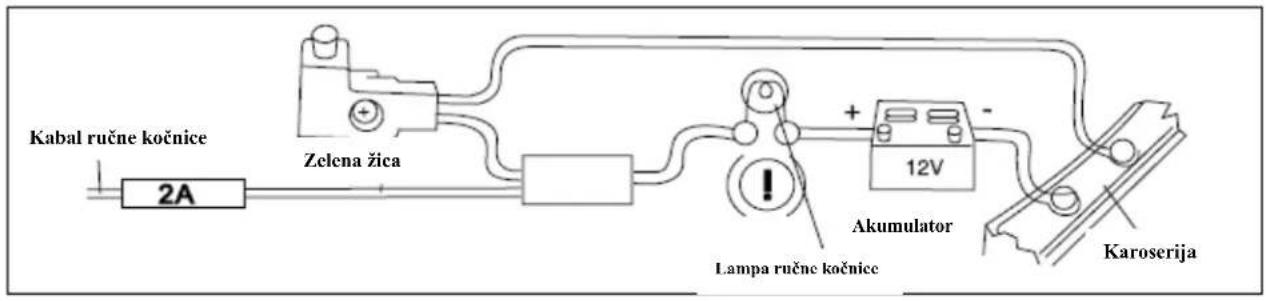

Povezivanje kablova za ručnu kočnicu

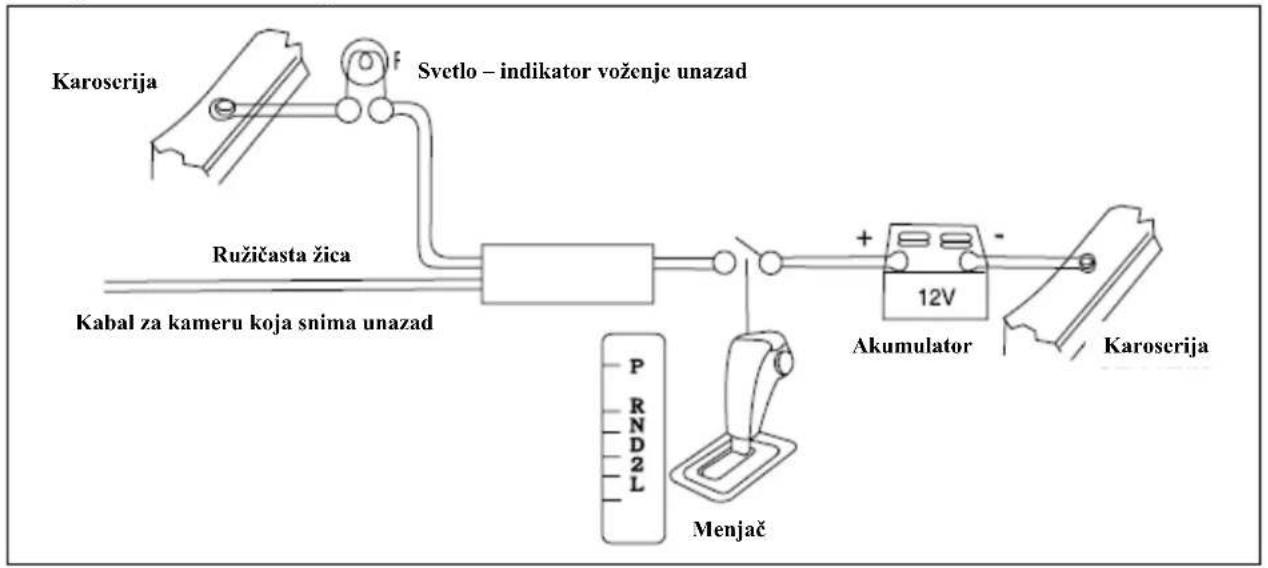

Povezivanje kablova za vožnju unazad
