KÄYTTÖOHJE PJA003 Malmbergs

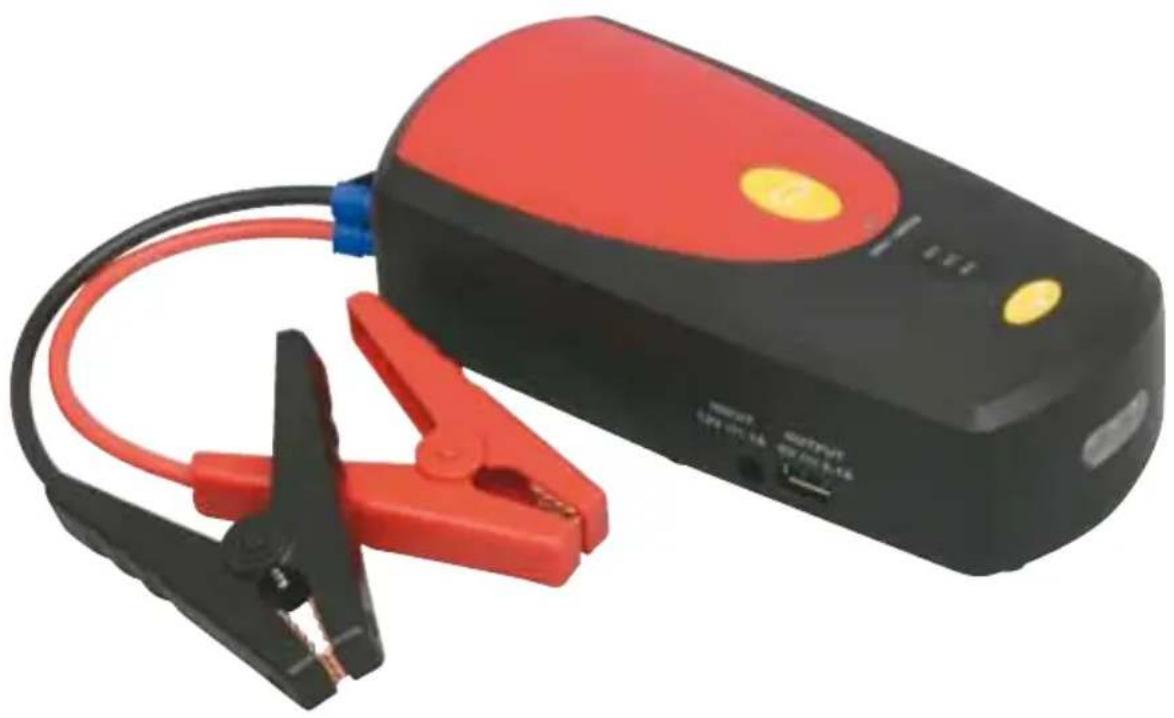

Kannettava apukäynnistin

EN

INSTRUCTION MANUAL

Emergency Starter

FI HUOMIO! Lue käyttöohjeet huolellisesti ennen kuin otat laitteen käyttöösi ja säilytä ohjeet tulevaa käyttöä varten.

1. Pidä laite pois lasten ulottuvilta. Laitteen käyttäminen muuhun kuin käyttötarkoitukseensa saattaa aiheuttaa vakavan vammautumisen riskin.
2. Käytä vain laitteelle tarkoitettuja lisävarusteita.
3. Käyttölämpötila -20°C to 55°C.
4. Laitteen käyttäminen alle -20°C tai yli 55°C lämpötiloissa tai kosteissa ympäristöissä voi vahingoittaa laitetta

PAKKAUKSEN SISÄLTÖ

1. Apukäynnistin
2. Liitoskaapelit Punainen on (+)

Musta on (-)

1. Seinälaturi 12V/1A.
2. Autolaturi

1. Virtakytkin LED-valolla
2. Latauksen/varaustason merkkivalot
3. READY/FAIL merkkivalo
4. Apukäynnistyspainike
5. USB-ulostulo

6. Latauspistoke

7. Liitoskaapeleiden liitin

8. LED-valaisin

1. Akun varaustason ilmaisin

Kun virtakytkintä painetaan, näyttää latauksen/varaustason ilmaisin akun varaustason:

1. Punainen-keltainen-vihreä palaa: varaustaso on yli 90%
2. Punainen-keltainen palaa: varaustaso on 20-90%
3. Punainen palaa: varaustaso on alle 20%

2. Apukäynnistin-toiminto

1-1. Normaali käynnistys

Tila: Laitteen akun varaustaso on yli 12V.

Toimintavaiheet ovat seuraavat:

Vaihe 1: Liitä liitoskaapelit laiteeseen niille kuuluvaan liittimeen (7) ja liitoskaapeleiden jousipäät käynnistettävään akkuun.

Vaihe 2: Paina virtakytkintä (1) käynnistääksesi laitteen (jos laite on jo valmiiksi päällä, tämän kohdan voi ohittaa).

Vaihe 3: Paina apukäynnistyspainiketta (4) ja tarkkaile samalla READY/FAIL- merkkivaloa (3) tarkistaaksesi järjestelmän toiminnan:

1. Vihreä READY/FAIL merkkivalo palaa: normaalitila; auto voidaan käynnistää normaalisti;
2. Punainen READY/FAIL merkkivalo palaa ja latauksen/varastason merkkivalo (2) ei vilku: avoin virtapiiri laitteen ja akun välillä, ei yhteyttä;
3. Punainen READY/FAIL merkkivalo vilkkuu: oikosulku liitoskaapeleiden välillä tai liitoskaapeleiden napaisuus on kytketty väärin;
4. Punainen READY/FAIL merkkivalo palaa ja latauksen/varastason merkkivalo vilkkuu: laitteen oman akun varastaso on liian alhainen. Lataa laite.

3. Laitteen lataaminen

Käytä laitteen lataamiseen vain mukana tullutta seinälaturia tai autolaturia.

Varaustaso ilmaistaan seuraavasti:

1. Vain punainen valo vilkkuu: varaustaso on alle 20%;
2. Punainen valo palaa ja keltainen valo vilkkuu: varaustaso on 20-80%;
3. Punainen ja keltainen valo palaa, vihreä valo vilkkuu: varaustaso on yli 80%;
4. Punainen, keltainen ja vihreä valo palavat: täysi varaustaso saavutettu.

Lataamisessa huomioitavaa:

1. Kun täysi varaustaso on saavutettu, irrota laite seinä- tai autolaturista. Jos laite on liitettynä laturiin, se ei mene valmiustilaan.
2. Jos laturi irrotetaan laitteesta kesken lataamisen, on odotettava vähintään 5 sekuntia ennen uudelleenkytkemistä.
3. On suositeltavaa ladata laite täyteen vähintään kolmen kuukauden välein jos laitetta ei käytetä säännöllisesti.

4. USB-ulostulo

Tila: Laitteen varaustason pitää olla yli 10.5V kun laite käynnistetään. Jos varaustaso on alle 10.5V, kytkeytyy USB-ulostulo pois käytöstä laitteiden suojaamiseksi. Jos laite ei mene valmiustilaan, se tarvitsee ladata, USB-ulostulo palautuu käyttöön kun varaustaso on jälleen yli 12V.

Paina virtapainiketta käynnistääksesi laitteen normaalitilassa, USB-ulostulo on toiminnassa. Liitä ladattava USB-laite. Kiinnitä huomiota seuraaviin asioihin:

1. Kuormituksen täytyy olla yli 15mA: jos kuormitus on alle 15mA, laite ei aloita latausta ja menee valmiustilaan minuutin kuluttua.
2. Kuormituksen pitää olla alle 2.1A: jos kuormitus on yli 2.1A, USB-ulostulo kytkeytyy pois päältä ja käynnistyy uudelleen 10 sekunnin kuluttua. Paina virtapainiketta saadaksesi USB-ulostulon uudelleen käyttöön.

5. LED-valaisin

Tila: Varaustason pitää olla yli 10.5V. Jos varaustaso on alle 10.5V, valaisintoiminto kytkeytyy pois päältä laitteen suojelemiseksi.

Vaihe 1: Paina virtapainiketta käynnistääksesi laitteen;

Vaihe 2: Paina ja pidä painettuna virtapainiketta käynnistääksesi LED-valaistustilan, LED-valo (8) syttyy; paina virtapainiketta uudelleen siirtyäksesi vilkkutoimintoon; paina virtapainiketta uudelleen sammuttaaksesi valon.

6. Ylilämpösuoja

Kun laitteen lämpötila nousee yli 60°C:n, alkaa READY/FAIL- valo vilkkumaan ja kaikki liittimet kytkeytyvät pois päältä laitteen suojaamiseksi.

7. Valmiustila

Jos USB-ulostulossa ei ole kuormitusta eikä laitetta ole liitetty laturiin, siirtyy laite valmiustilaan minuutin kuluttua.
