KÄYTTÖOHJE 31-224 Biltema

Jotta sähköjärjestelmään ei synny oikosulkuja, jotka voivat vahingoittaa tuotetta ja/tai ajoneuvoa, tarvitaan seuraavat toimenpiteet. Irrota akkukaapeli auton akun miinusnavasta (-) ennen asennuksen/kytkemisen aloittamista. Kytkennän tekijällä on oltava perustiedot ajoneuvoelektroniikasta. Tarkista ennen asentamista/kytkemistä ja sen jälkeen, että ajoneuvon elektroniikka toimii oikein.

TEKNISET TIEDOT

Lähtöteho maks.: .....550 W

Lähtöteho, RMS: .....150 W

THD: ....<0,4 %

Signaali/kohina-suhde: .....>90 dB

Taajuusalue:....20–150 Hz

Tuloherkkyys, matalat tasot: . . . 1,0–9,0 V

Tuloherkkyys, korkeat äänet: . . .0,1–6,0 V

Alipäästösuodin: .....50–150 Hz

Bassotehostus: 0-18 dB

Subsonic-suodin: .....20 Hz

Sulake: 25 A

1. Lue aina käyttöohje ennen käyttöä.
2. Tuotetta saa käyttää ainoastaan käyttöohjeissa annettujen ohjeiden mukaisesti.
3. Tuotetta ei saa muuntaa tai muuttaa.
4. Suojaa tuote aina sateelta, vedeltä, auringonpaisteelta ja kuumuudelta.

A Power – Palaa vihreänä normaalin toiminnan aikana.
Protect – Palaa punaisena, jos jokin suojatoiminto on lauennut
B Vaiheohjaus – kompensoi äänijärjestelmän aikaviivettä. Voi esiintyä esim. silloin, kun subwoofer on asennettu kauas auton takaosaan.

C Ylipäästöliitännän vieressä. Kun painike on asennossa ON, subwoofer aktivoituu automaattisesti, kun se vastaanottaa signaalin. Subwoofer sammuu, kun signaalia ei ole. OFF tarkoittaa, että se käynnistetään ja sammutetaan manuaalisesti. HUOM! Autostereon kaukosäädinliitäntä on kytkettävä subwooferin kaukosäädinliitäntään.
D LPF (alipäästösuodin) – Subwoofer toistaa äänet, jotka ovat asetusarvon alapuolella, 50–150 Hz.

HUOM! Toleranssi on ± 20 %. Suositusarvo on 80-100 Hz.

E BOOST - Lisää bassotaajuksien äänenvoimakkuutta, 0–18 dB.
F LEVEL – Käytetään tehon säätämiseen. Suositettu perusasetus on 50 % (keskellä). Nosta tai laske tasoa kiertämällä säädintä pienin askelin (10%) myötä- tai vastapäivään.
G REMOTE – Liitäntä mukana olevalle tasosäätimelle.
H Lähtöliitäntä korkealle tasolle – käytetään, jos stereossa ei ole lähtöliitäntää matalalle tasolle.

I Lähtöliitäntä matalalle tasolle – suositeltava kytkentä.

J Sulake, 25 A
K Jännitesyöttö. GND – Maadoitusliitäntä. REM – kaukosäädin autostereosta, +12 V.

KIINNITYS

• Irrota kaapeli akun miinusnavasta, ennen kuin aloitat subwooferin asentamisen.
• Valitse sopiva paikka subwooferin kiinnitystä varten. Varmista, että ilma pääsee kiertämään tuotteen ympärillä.
• Varmista, ettei asennusreikien poraaminen vaurioita autoa, sähköjohtoja, polttoainejohtoja jne.
• Kiinnitä subwoofer hyvin, ettei se pääse liikkumaan ja joko vaurioitumaan tai aiheuttamaan vauriota esimerkiksi äkillisen jarrutuksen yhteydessä.

• Varmista, että kaapelit on kiinnitetty eivätkä jää paljaaksi, terävien reunojen päälle tai puristukseen.

• Kiinnitä kolme mukana tulevaa asennuslevyä subwooferiin.

• Poraa reiät kolmelle asennuslevylle valitsemaasi asennuspaikkaan.
• Kiinnitä mukana tulevilla ruuveilla.

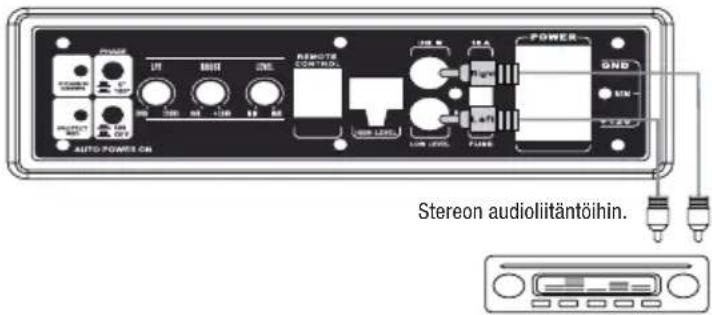

KYTKEMINEN MATALAN TASON LIITÄNNÄN KAUTTA

Liitä laadukas ja riittävän pitkä RCA-kaapeli subwooferin RCA-tulon ja autostereon RCA-lähdön välille.

HUOM! Käytä liitäntään joko korkeaa tai matalaa tasoa – EI KOSKAAN kumpaakin.

KYTKEMINEN YLIPÄÄSTÖTULOLIITÄNNÄN KAUTTA

Käytetään, mikäli autostereossa ei ole matalan tason liitäntää.

Liitä kaiutinkaapelit autostereosta subwooferiin alla olevan kuvan mukaisesti.

HUOM! Käytä liitäntään joko korkeaa tai matalaa tasoa – EI KOSKAAN kumpaakin.

ULKOISEN TASOSÄÄTIMEN LIITTÄMINEN

Kiinnitä tasosäädin turvalliseen ja helposti käytettävään paikkaan, jossa se ei heikennä liikenneturvallisuutta.

Liitä kaapeli subwooferin REMOTE-liitäntään.

Autostereon tai signaaliprosessorin kaiutinliitäntöihin.

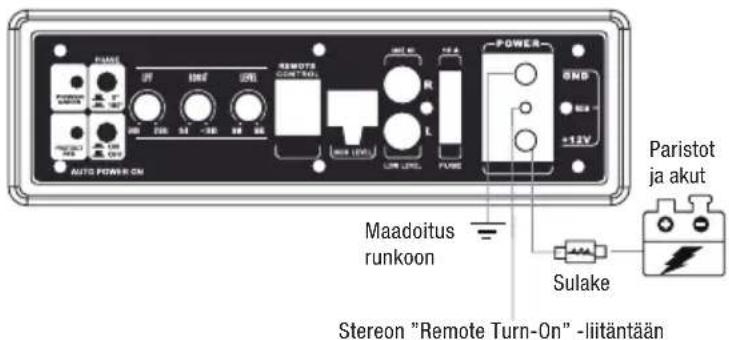

GND - Maa. Liitä subwooferin GND-maadoituskaapeli lähimpään pisteeseen auton rungossa. Kaapelin tulee olla mahdollisimman lyhyt, maks. 100 cm, ja poikkipinta-alan on oltava vähintään 8 mm². Kaavi maali pois ja varmista hyvä kosketus hammasaluslevyn avulla.

Suojaa yhteys rasvalla tai maalilla. Mikäli maadoitus on puutteellinen, kaiuttimesta voi kuulua ujeltavaa ääntä.

REM – Liitä subwooferin REM-liitännästä autonstereon REM-lähtöliitäntään. Käytä kaapelia, jonka pinta-ala on vähintään 1,3 mm². Vahvistin käynnistyy automaattisesti, kun autostereo kytketään päälle.

+ 12 v – Liitä subwooferin + 12 V -liitäntään kaapeli, jonka alue on 1,3 mm². Vie kaapeli auton akkuun ja liitä se tyhjään sulakepidikkeeseen.

HUOM! Sulakepidikkeen ja akun välinen etäisyys saa olla enintään 30 cm.

Käännä autostereon äänenvoimakkuus 0:aan. Säädä subwooferin tasosäädin minimiin.

Aseta sulake autonakun lähellä olevaan sulakepidikkeeseen.

Liitä auton miinuskaapeli takaisin akkuun.

HUOM! Tässä asennustavassa Auto Turn -valitsin on asennossa ON.

HUOM! Tässä asennustavassa Auto Turn -valitsin on asennossa OFF.

TULOSIGNAALIN ASETTAMINEN

Jotta subwooferia voi käyttää eri autostereoissa, joiden signaalitasot ovat erilaiset, tulosignaalin asetusta voi säätää.

1. Kytke autostereo ja subwoofer päälle.
2. Aseta basso-/diskanttiasetukseksi 0.
3. Soita musiikkia ja nostaa autostereon äänenvoi-makkuus noin kolmeen neljäsosaan maksimista.
4. Säädä subwooferin tasosäädintä, kunnes äänitaso tuntuu hyvältä.

HUOM! Tasosäädin on eri asia kuin äänenvoimakkuudensäädin. Sen avulla säädetään autostereosta subwooferiin tulevaa tulosignaalia.

1. Säädä alipäästösuodinta (LPF), bassovahvistusta (BOOST) ja vaiheohjausta haluamallasi tavalla.

VIANMÄÄRITYS

Subwoofer ei käynnisty

• Varmista, että laitteeseen tulee virtaa.
  • Tarkista kaikki sulakkeet.
  • Tarkista maadoitusliitäntä
  • Tarkista REM-liitäntä
• Tarkista, että Protection-merkkivalo ei pala.

Protection-merkkivalo palaa, kun laite käynnistetään.

• Tarkista, onko kaiutinkaapeleissa oikosulku.
• Irrota kaiutinkaapelit ja nollaa vahvistin. Jos Protection-merkkivalo palaa edelleen. vahvistin on viallinen.

Ei lähtösignaalia

• Tarkista kaikki sulakkeet.
• Tarkista maadoitusliitäntä.
• Tarkista REM-liitäntä
- Varmista, että RCA-kaapelit on liitetty oikeisiin tuloihin.
• Tarkista kaiutinkaapeli.

Matala lähtösignaali

• Nollaa tasosäädin.

• Tarkista taajuussuotimen asetus.

Moottori aiheuttaa kaiuttimista kuuluvia häiriöitä

• Varmista, että RCA-kaapelit ovat laadukkaat ja ehjät.
• Tarkista, että stereon ja pääteasteen välisiä RCA- kaapeleita ei ole vedetty virransyöttökaapelia pitkin.
• Tarkista, että maadoitus on tehty oikein.

Ääni särisee

• Tarkista, että tuloliitännän tasosäädin on asetettu pääyksikön signaalin kanssa samalle tasolle.
• Yritä aina asettaa tulotaso mahdollisimman alhai-seksi.
• Tarkista, että kaikki suodintaajuudet on asetettu oikein.
  • Tarkista kaiutinkaapeli.
• Pääteaste kuumentuu voimakkaasti

Tarkista impedanssiarvo.

- Varmista, että ilma pääsee kiertämään hyvin pää-teasteen ympäri.

ELEKTRONIIKKAJÄTE

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti).
