KÄYTTÖOHJE 46-3194 Biltema

Lue käyttöohje ennen tuotteen asentamista ja käyt-tämistä, ja säästä se tulevaa tarvetta varten. Kiinnitä erityistä huomiota turvallisuusohjeisiin ja varoituksiin.

2. TEKNISET TIEDOT

• Jännite: 230 V AC.
• Valovirta: 900 lumen (10 W)
• Värilämpötila: 4000 K.
- Kotelointiluokka: IP44.
- Suojausluokka: I
- Tehokerroin: 0,5
- Toimintalämpötila: -20 °- +40 °C.
- Mitat: 113 x 85 x 82 mm.
• LED-lamppuja ei voi vaihtaa.
• Liiketunnistin (PIR)
o Tunnistuskulma: 180°.
o Tunnistusetäisyys: 2-12 m (säädettävä).
o Liikenopeus, herkkyys: 0,6 – 1,5 m/s.

o Valaisuaika: 10 (±5) sekunnista 7 (±2) minuuttiin (säädettävä).

3. KÄYTTÖKOHTEET

Tuote on suunniteltu automaattiseksi liikkeen tunnistavaksi valaisimeksi esimerkiksi autotalliteille, sisäänkäynteihin, pysäköintipaikoille ja muille ulko- ja sisäalueille. HUOM! LED-valonlähdettä ei voi vaihtaa. Mikäli se vioittuu, koko valaisin on vaihdettava.

4. MERKINNÄT

Seuraavassa on selitetty tuotteessa ja pakkauksessa olevat symbolit.

Vaihda rikkoutunut suojalasi välittömästi. Käytä vain alkuperäisiä suojalaseja.

5. TURVALLISUUS

VAROITUS! Lue turvallisuusohjeet aina ennen käyttöä.

5.1 Turvallisuusohjeet

• Älä koskaan katso suoraan valonlähteeseen.
• Älä koskaan ota suojalasia pois, kun valaisin on sytytetty.
• Rikkoutunut suojalasi on vaihdettava välittömästi. Käytä alkuperäisiä osia.

• Valaisimeen ei saa tehdä muutoksia.

• Tarkista, että tuote on ehjä. Älä koskaan käytä tuotetta, mikäli sen jokin osa on vaurioitunut. Vioittunut sähköjohto on vaihdatettava ammattitaitoisella sähköasentajalla.

• Älä koskaan upota tuotetta veteen tai muuhun nesteeseen, älä huuhtele tuotetta juoksevan veden alla.
• 8 vuotta täyttäneet lapset ja henkilöt, joiden fyysisissä tai henkisissä kyvyissä on puutteita tai joilta puuttuu kokemusta tai osaamista, voivat käyttää tätä laitetta, jos heitä valvotaan heidän käyttäessään laitetta tai he ovat saaneet ohjeita laitteen käyttämisestä, jotta he osaavat käyttää laitetta turvallisesti ja ymmärtävät käytön aiheuttamat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa ja pitää laitetta kunnossa ilman valvontaa.

VAROITUS! Jos näitä ohjeita ei noudateta, voi tapah-tua onnettomuus, josta voi aiheutua vakava henkilö-tai omaisuusvahinko.

5.2 Erityiset vaarat

Turvallisuusmääräysten noudattaminen vähentää henkilövahinkojen ja materiaalivaurioiden vaaran minimiin, mutta riskialttiita tilanteita voi syntyä siitä huolimatta. Kiinnitä erityistä huomiota seuraaviin seikkoihin:

• Sähköiskun vaara. Lue turvallisuusohjeet aina ennen käyttöä.
• Palovamman vaara. Älä koske sytytettyyn lamppuun. Se voi olla erittäin kuuma.

6. ASENTAMINEN

6.1 Purkaminen pakkauksesta

VAROITUS! Pakkausmateriaalit voivat olla haitallisia lapsille.

Siirrä pakkaus syrjään avaamisen jälkeen, ja toimita se kierrätykseen. Tarkista, että kaikki osat löytyvät ja ovat ehjiä.

6.2 Valonheittimen asentaminen

VAROITUS! Älä käytä valaisinta ilman suojalasia.

Vaurioitunut suojalasi on vaihdettava.

• Älä asenna valaisinta paikkaan, jossa esiintyy tavanomaista enemmän tärinää.
• Valaisin tulee asentaa seinään sen mukana toimitetun pidikkeen avulla.

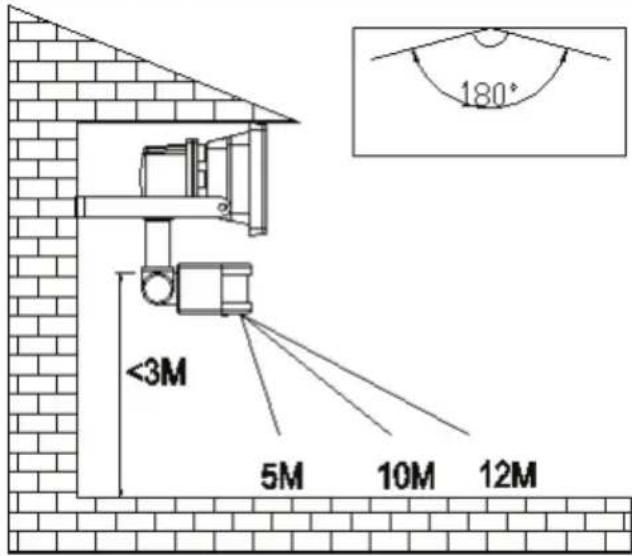

• Valaisin tulee sijoittaa alla olevassa kuvassa

esitetyllä tavalla (kuva 1).

- Älä asenna valaisinta yli 3 metrin korkeuteen maanpinnasta.

6.3 Asentaminen ja kytkeminen

1. Irrota valaisimen kiinnike. Merkitse porattavien reikien paikat seinään käyttämällä kiinnikettä mallina. Poraa reiät ja asenna tulpat. Kiinnitä pidike seinään sopivilla ruuveilla (eivät sisälly toimitukseen). (Ks. kuva 2)

2. Liitä virtajohto maadoitettuun pistorasiaan.

7. KÄYTTÖ

7.1 Liiketunnistimen (PIR) säätäminen

• Avaa säätöruuvi niin, että pääset kallistamaan PIR-anturia ylös/alas.
• Voit muuttaa tunnistimelle säädettyä aluetta muuttamalla nivelen kulmaa, ks. kuva 3.
• Voit säätää liiketunnistimen herkkyyttä säätämällä SENS-merkinnällä varustettua säädintä suuntaan + tai – (kuva 4).

Tunnistimen maksimietäisyys: 12 m. Havaintokulma: 180°

Säätöruuvi

7.2 Valoherkkyyden säätäminen

• Voit asettaa lampun syttymään myös päivällä kääntämällä LUX-säätimen kohtaan [Aurinko]. Jos haluat sen syttyvän vain illalla, käännä säädin kohtaan [kuu] (kuva 4).
• [Aurinko] tarkoittaa, että PIR-anturi toimii sekä päivällä että illalla. [kuu] tarkoittaa, että valaisin syttyy vain pimeällä.

7.3 Ajan säätäminen

- Voit säätää lampun paloaikaa kääntämällä TI-ME-säädintä suuntaan + tai – (kuva 4).

7.4 Liiketesti

- Testaa valaisualue. Voit testata alueen, jolla liiketunnistin havaitsee liikkeen. Aseta LUX-säädin kohtaan [aurinko] ja TIME-säädin minimiin, ja kävele valvottavan alueen rajat läpi.

HUOM! Älä yritä irrottaa infrapunatunnistimen linssin suojusta. Muutoin tunnistin vaurioituu ja takuu rau- keaa.

8. HUOLTAMINEN

VAROITUS! Virta on katkaistava ennen huoltotoimen-piteitä.

8.1 LED-lamppu

HUOM: Valonheittimen valonlähdettä ei voi vaihtaa.

8.2 Puhdistaminen

• Pyyhi tuotteen ulkopinnat kevyesti kostutetulla liinalla.
• Älä käytä voimakkaita puhdistusaineita.

9. VIANMÄÄRITYS

Valonheitin voi syttyä vahingossa seuraavista syistä:

• Poistoventtiileistä tulee höyryjä tai lämmintä ilmaa, esim. pesutuvasta.
• Autojen moottorit luovuttavat lämpöä.
• Pensaat ja puut vaikuttavat lämpötilaan.
• Valaisin on asennettu räystään tai puun alle.
• Sähkömagneettiset häiriöt vaikuttavat valaisimeen.

Jos valonheitin ei toimi, syy voi olla jokin seuraavista:

• Sulake on lauennut.
• Valaisin on asennettu niin, että liikkeet jäävät anturin tunnistusalueen ulkopuolelle.

Jos anturi toimii rajoitetusti, syynä voi olla:

- Tunnistettavan kohteen lämpötila on sama tai melkein sama kuin ympäristön lämpötila.

10. YMPÄRISTÖ

Elektroniikkajäte

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti).
