KÄYTTÖOHJE 48-753 Biltema

Lue käyttöohje ennen tuotteen asentamista ja käyttämistä, ja säästä se tulevaa tarvetta varten.

Kiinnitä erityistä huomiota turvallisuusmääräyksiin ja varoituksiin.

MERKINNÄT

Mukana ohjekirja, joka tulee lukea ennen töä ja säästää tulevaa tarvetta varten.

Jos suojalasi on rikkoutunut, , sillä

Vähimmäisetäisyys valaistuihin kohteisiin on 1 metri.

TEKNISET TIEDOT

48-753 48-754 48-755 48-756
Syöttöjännite: 220–240 V AC 220–240 V AC 220–240 V AC 220–240 V AC
Teho: 10 W 20 W 30 W 50 W
Psb (power stand by): 0,35 W 0,35 W 0,35 W 0,35 W 0,35 W
Valovirta:	1100 lm	2200 lm	3300 lm	5500 lm
Värilämpötila:	4000 K	4000 K	4000 K	4000 K
Tehokerroin:	>0,9	>0,9	>0,9	>0,9
Käyttöikä:	25000 tuntia	25000 tuntia	25000 tuntia	25000 tuntia
Kotelointiluokka:	IP44	IP44	IP44	IP44
Eristysluokka :	I	I	I	I
Värintoistokyky:	≥80 Ra	≥80 Ra	≥80 Ra	≥80 Ra
Valaisukulma:	100 astetta	100 astetta	100 astetta	100 astetta
Himmennettävä:	Ei	Ei	Ei	Ei
Paino:	280 g	320 g	430 g	570 g
Leveys:	90 mm	102 mm	132 mm	173 mm
Korkeus:	119 mm	119 mm	147 mm	180 mm
Syvyys:	49 mm	49 mm	49 mm	49 mm
Projisointipinta-ala maks.:	22 cm2	30 cm2	54 cm2	112 cm2
Johdon pituus ml. pistoke:	0,5 m	0,5 m	0,5 m	0,5 m
Asennuskorkeus:	2,3–3 m	2,3–3 m	2,3–3 m	2,3–3 m
Liiketunnistin
Tunnistusalue:	100 astetta	100 astetta	100 astetta	100 astetta
Kantama:	4–8 m	4–8 m	4–8 m	4–8 m

Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on E.

KÄYTTÖTARKOITUS

Tuote on automaattisesti liikkeen tunnistava valaisin esimerkiksi autotallien ajoväylille, sisäänkäynteihin, pysäköintipaikoille ja muille ulko- ja sisäalueille.

HUOM! Valonlähdettä ja ohjauslaitetta ei voi vaihtaa.

TURVALLISUUSMÄÄRÄYKSET

• Lue aina turvallisuusmääräykset ennen käyttöä.
• Älä koskaan katso suoraan valonlähteeseen.
• Lamppuun ei saa tehdä muutoksia.
• Älä yritä irrottaa infrapunatunnistimen linssin-suojusta. Muutoin tunnistin vaurioituu ja takuu raukeaa.
• Tarkasta, että tuote on ehjä. Älä koskaan käytä tuotetta, mikäli jokin osa on vioittunut.
• Sähköjohtoa ei voi vaihtaa. Jos johto on vaurio-itunut, koko tuote on vaihdettava.
• Älä koskaan upota tuotetta veteen tai muuhun nesteeseen; älä huuhtele tuotetta juoksevan veden alla.

VAROITUS! Näiden ohjeiden noudattamatta jättäminen voi johtaa onnettomuuteen, jonka seurauksena saattaa olla vakavia henkilö- tai omaisuusvahinkoja.

ERITYISET RISKIT

Turvallisuusmääräysten noudattaminen vähentää henkilövahinkojen ja materiaalivaurioiden vaaran minimiin, mutta riskialttiita tilanteita voi syntyä siitä huolimatta. Kiinnitä erityistä huomiota seuraaviin seikkoihin:

• Sähköiskun vaara. Lue aina turvallisuusmääräykset ennen käyttöä.
• Palovammojen vaara. Älä koske sytytettyyn lamppuun. Se voi olla erittäin kuuma.

PAKKAUKSESTA PURKAMINEN

VAROITUS! Pakkausmateriaalit voivat olla vaarallisia lapsille. Siirrä pakkaus syrjään avaamisen jälkeen ja toimita se kierrätykseen. Tarkasta, että kaikki osat ovat mukana ja ehjiä.

ASENTAMINEN

• Älä asenna valaisinta paikkaan, jossa esiintyy tavanomaista enemmän tärinää.
• Valaisin tulee asentaa seinään sen mukana toimitetun pidikkeen avulla.

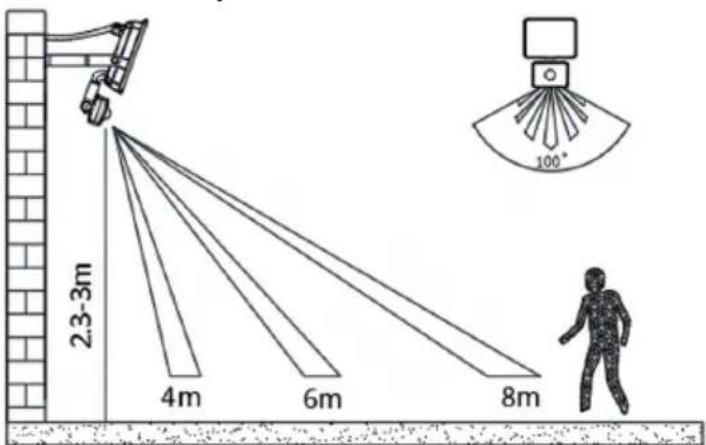

• Valaisin tulee sijoittaa alla olevassa kuvassa esitetyllä tavalla.
• Älä asenna valaisinta yli 3 metrin korkeuteen maanpinnasta.
• Asenna lamppu vähintään 0,5 metrin päähän räystäästä tai alakatosta.
• Tunnistimen tulee osoittaa eteen- tai eteen-/ala-späin.

Asentaminen ja kytkeminen

1. Irrota valaisimen kiinnike. Merkitse porattavien reikien paikat seinään käyttämällä kiinnikettä mallina. Poraa reiät ja asenna tulpat. Kiinnitä pidike seinään sopivilla ruuveilla (eivät sisälly toimitukseen).
2. Liitä virtajohto maadoitettuun pistorasiaan.

LIIKETUNNISTIMEN (PIR) KALLISTAMINEN

- Avaa säätöruuvi niin, että pääset kallistamaan PIR-anturia ylös/alas.

LIIKETUNNISTIMEN (PIR) SÄÄTÄMINEN

Aika (TIME)

Voit säätää lampun paloaikaa kääntämällä TIME-säädintä suuntaan + tai –.

Valoherkkyys (LUX)

LUX-säätimen avulla voit säätää, koska hämäräanturi kytkee valon päälle/pois päältä. Lähempänä "Aurinkoa" valo syttyy, kun päivänvaloa on enemmän, ja lähempänä "Kuuta" se syttyy, kun on pimeämpää. Jos säädin on asetettu "Aurinkoon", lamppu syttyy, vaikka

ulkona on valoisaa, ja jos liukusäädin on asetettu "Kuuhun, lamppu syttyy vain, kun ulkona on pimeää.

TUNNISTUSALUEEN TARKASTAMINEN

Aseta LUX-arvoksi "Aurinko" ja TIME minimiin. Ohita alue, jota haluat tarkastella, ja katso, syttyykö valo. Jos ei, sinun on suunnattava anturi uudelleen.

PUHDISTAMINEN

VAROITUS! Vedä pistoke pistorasiasta ja odota muutama minuutti ennen lampun käsittelyä.

• Pyyhi laitteen ulkopinnat kevyesti kostutetulla liinalla.
• Älä käytä kemikaaleja tai muita voimakkaita puhdistusaineita.

VIANMÄÄRITYS

Valonheitin voi syttyä vahingossa seuraavista syistä:

• Venttiileistä tulee höyryjä tai lämmintä ilmaa, esim. pesutuvasta.
• Autojen moottorit luovuttavat lämpöä.
• Pensaat ja puut vaikuttavat lämpötilaan.
• Valaisin on asennettu räystään tai puun alle.
• Sähkömagneettiset häiriöt vaikuttavat valaisimeen.

Jos valonheitin ei toimi, syy voi olla jokin seuraavista:

• Sulake on lauennut.
• Valaisin on asennettu niin, että liikkeet jäävät anturin tunnistusalueenulkopuolelle.

Jos anturi toimii rajoitetusti, syynä voi olla:

- Tunnistettavan kohteen lämpötila on sama tai melkein sama kuin ympäristön lämpötila.

ELEKTRONIIKKAJÄTE

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti).

Valonlähteen purkaminen.
