HITSAUSINVERTTERI WI 160

TURVALLISUUS

Turvamerkinnät ja -määräykset

Lue käyttöohje

Perehdy kaikkiin turvallisuusmääräyksiin, varoituksiin, ohjeisiin, kuviiin ja teknisiin tietoihin ennen tuotteen käyttöä.

UV- ja infrapunasäteilyn vaara

• Varoitus! Valokaaren säteily voi aiheuttaa silmävammoja ja/tai polttaa ihoa. Käytä aina hyväksyttyä hitsauskypärää ja suojavaatteita.
• Älä koskaan katso valokaareen ilman hyväksyttyjä hitsauslaseja, joiden tummuus on vähintään 10.
• Suojaa paljas iho säteilyltä.
• Mahdollisten katsojien ja lähellä olevien henkilöiden silmät on myös suojattava säteilyltä. Käytä suojaseiniä tai sulkuja tai anna katsojille hitsauskypärät/-maskit.
• Varoita lähellä olevia henkilöitä, ennen kuin sytytät valokaaren.

Käytä suojakäsineitä

Käytä turvajalkineita

Sähköiskun vaara

• Varoitus! Hitsauspuikon aiheuttama sähköisku voi olla tappava.

• Älä koske hitsauspuikkoon tai metalliesineeseen, joka koskee samalla työkappaleeseen.

• Eristä itsesi työkappaleesta.

• Yhdistä maadoituspihti mahdollisimman lähelle hitsauskohtaa hyvin puhdistettuun kohtaan, jonka johtavuus on hyvä. Huono maadoitus on vaarallinen.
• Pistoke on irrotettava pistorasiasta aina huolto- ja korjaustöiden ajaksi. Korjaa tai vaihda vahingoit-tuneet kaapelit ennen käyttämistä.
• Maadoituskaapelia ja maadoituspihtiä, hitsauskaapelia ja puikonpidintä sekä virtualähdettä ja sen pistoketta ei saa altistaa kosteudelle.

Tulipalon tai räjähdyksen vaara

• Varoitus! Hitsausroiskeet voivat aiheuttaa tulipalon tai räjähdyksen.
• Älä koskaan hitsaa lähellä palavaa materiaalia. Poista kaikki materiaali 10 metrin säteeltä hitsauspaikasta. Jos palavaa materiaalia ei voida poistaa, peitä se tulenkestävällä huovalla tai vastaavalla.
• Kipinät voivat sytyttää palovaarallisen materiaalin myös pitkän ajan kuluttua työn lopettamisesta. Jos on olemassa palovaara, palovahdin on varti-oitava paikkaa vähintään neljän tunnin ajan.
• Älä hitsaa säiliöitä tai putkia, joissa on palovaarallisia, räjähtäviä tai tuntemattomia aineita.
• Hitsaa polttoainesäiliöitä vain, jos olet koulutettu hitsaaja ja olet puhdistanut säiliön huolellisesti ja varmistanut, että kaikki höyryt ovat haihtuneet.
• Älä pidä sytyttimiä, tulitikkuja tai muita helposti syttyviä tavaroita taskuissa, kun hitsaat.
• Maadoita työkappale hitsauskohdan läheltä ja varmista, että maadoituspihdillä on hyvä johtavuus työkappaleeseen. Muussa tapauksessa kipinöinnin vaara on suuri.

Myrkyllisen savun ja kaasujen vaara

- Varoitus! Hitsauksessa syntyy myrkyllistä savua, joka voi aiheuttaa vakavan henkilövahingon tai kuoleman. Hitsaa vain hyvin tuuletetuissa paikoissa. Ahtaissa tiloissa on käytettävä kohdepoistoa.

• Vältä hitsauksen aikana syntyvän savun/kaasujen hengittämistä.
• Älä hitsaa pinnoitettuja pintoja, jotka sisältävät kadmiumia, sinkkiä, elohopeaa tai bariumia. Niistä muodostuu myrkyllisiä kaasuja, jotka ovat vaarallisia hengittää.
• Tietyistä metalleista vapautuu kuumennettaessa myrkyllisiä kaasuja. Tarkista valmistajalta ja metallin tietolehdeltä, josta tietojen ja ohjeiden pitäisi löytyä.
• Älä hitsaa sellaisten aineiden läheisyydessä, joista muodostuu kuumennettaessa myrkyllisiä kaasuja.

Voimakkaan magneettikentän aiheuttama vaara

• Varoitus! Sähkömagneettinen kenttä voi aiheuttaa ongelmia sydämentahdistinta käyttäville henkilöille. Älä käytä hitsauslaitetta, ennen kuin olet keskustellut asiasta lääkärisi kanssa, jos sinulla on sydämentahdistin.
• Varmista, ettei lähistöllä olevilla henkilöillä ole sydämentahdistimia, ja pidä heidät poissa hitsausalueelta ja varoita heitä riskeistä.
• Älä kiedo hitsaus- tai maadoituskaapelia itsesi ympärille.

Suojakaasusäiliön räjähdysvaara

• Varoitus! Suojakaasusäiliö voi räjähtää, jos sitä käsitellään varomattomasti tai se altistuu korkealle lämpötilalle tai säteilylle.
• Kaasusäiliön on aina oltava pystyasennossa.

Työskentelyalue

• Pidä alue siistinä. Pöly, roskat ja materiaalijäte lisäävät onnettomuuksien, tulipalojen ja räjähdysten vaaraa.
• Älä työskentele pimeässä tai huonoissa valais-tusolosuhteissa.
• Sälytä räjähtävät tai syttyvät nesteet ja kaasut työalueen ulkopuolella.
• Pidä työskentelyalue puhtaana syttyvistä materiaaleista.
• Pidä aina palosammutin helposti käsillä työskentelyalueella.
• Työskentele aina puhtaassa, kuivassa ja hyvin ilmastoidussa työympäristössä.
• Pidä lapset ja sivulliset pois työskentelyalueelta.
• Varaa ensiaputarvikkeet ja puhelin käsille.

- Aseta virtalähde tukevalle pöydälle tai vaunuun niin, ettei se kaadu tai putoa lattialle.

Henkilöturvallisuus

• Lue aina käyttöohje ennen käyttöä.
• Kiinnitä erityistä huomiota koneen varoitusmerkkeihin.
• Älä käytä tuotetta, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen.
• Käytä suojavarusteita, kuten suojakäsineitä ja CE-direktiivin EU 2016/425 mukaisesti hyväksyttyä hitsauskypärää.
• Varmista, että alueella mahdollisesti oleskelevat henkilöt on suojattu valokaaren haitalliselta säteilyltä.
• Käytä asianmukaisia suojavaatteita, jotka suojaa-vat ihoa hitsausroiskeilta ja UV- ja infrapunasätei-lyltä, sekä luistamattomia jalkineita.
• Jos hiuksesi ovat pitkät, käytä hiusverkkoa. Älä käytä koruja tai löysiä vaatteita. Ne voivat tarttua liikkuviin osiin.
• Älä koskaan hitsaa epämukavassa asennossa. Työskentele aina hyvässä asennossa ja säilytä hyvä tasapaino.
• Käytä aina turvavaljaita, jos työskentelet maanpinnan yläpuolella.
• Älä aliarvioi tämän hitsauskoneen käyttämiseen liittyviä vaaroja siksi, että olet tottunut käyttämään sitä.
• Älä koskaan kiedo virtajohtoa tai hitsauskaapelia itsesi ympärille.

Koneiden käyttäminen ja hoitaminen

• Tarkasta, että kaikki suojukset ovat paikoillaan ja toimivat oikein.
• Tarkista, että koneen kaikki osat, varsinkin liikku-vat, ovat ehjät ja hyvin paikoillaan.
• Tarkista, että kaikki painikkeet ja säätimet toimivat. Varmista erityisesti, että virtakytkin toimii, jotta voit katkaista hitsauskoneesta virran koska tahansa.
• Älä käytä viallista hitsauslaitetta. Toimita se valtuutettuun huoltokorjaamoon korjattavaksi.
• Käytä vain alkuperäisiä varaosia ja tarvikkeita.
• Hitsauskonetta saa käyttää vain sille ilmoitettuun käyttötarkoitukseen. Työ sujuu aina nopeammin ja turvallisemmin, kun hitsauskonetta käytetään vain siihen, mihin se on suunniteltu.
• Älä ylitä hitsauskoneen suurinta kapasiteettia. Älä ylikuumenna hitsauskonetta, vaan huomioi aina paloaikasuhde niin, että virtalähde ehtii välillä jäähtyä.
• Kanna laitetta aina sen kantokahvasta.

• Estä hitsauslaitteen tahaton käynnistyminen katkaisemalla virransyöttö ennen sen korjaamista tai huoltamista tai kun sitä ei käytetä.

• Poista aina työkalut ja muut irtonaiset osat hitsauskoneesta ennen sen käynnistämistä.

• Älä koskaan jätä hitsauslaitetta ilman valvontaa, kun siihen on kytketty virta.
• Puhdista hitsauskone aina käytön jälkeen ja huollä se säännöllisesti.
• Älä koske liikkuviiin osiin.

Sähköturvallisuus

• Virtalähteen saa yhdistää ainoastaan 230V \~ 50 Hz:n pistorasiaan.
• Suojaa sähkökäyttöiset koneet aina sateelta ja kosteudelta, ellei niitä ole koteloitu kosteisiin olosuhteisiin.
• Älä käytä hitsauslaitetta, jos sähköpistoke tai hitsauspuikko on märkä. Näiden osien on oltava täysin kuivia käytön aikana.

- Käsittele johtoja varovasti. Suojaa ne teräviltä reunoilta, kuumuudelta ja öljyltä.

- Mahdollinen jatkojohto ei saa olla kelalla. Vedä jatkojohto kelalta kokonaan.

- Käytä vain virran voimakkuuden mukaan oikein mitoitettuja jatkojohtoja: varmista, että pituus on oikea ja että johdinten poikkipinta-ala on riittävän suuri.

- Älä koske maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin ja kylmälaitteisiin, kun käytät konetta. Sähköiskun vaara lisääntyy, kun kehosi on maadoitettu.

- Maadoita työkappale mahdollisimman läheltä hitsausaluetta hyvän kosketuksen varmistamiseksi.

- Älä anna minkään ruumiinosan koskea hitsauspuikkoon, jos kosketat työkappaleeseen, maadoituspihtiin tai muun hitsauslaitteen hitsauspuikkoon.

- Tarkista ennen hitsauslaitteen liittämistä pistorasiaan, että virtajohdon ja hitsauskaapelien eristeet ovat kunnossa.

- Korjauksia ja esimerkiksi johdonvaihdon saa tehdä vain valtuutettu sähköasentaja.

TUOTEKUVAUS

Tuotteen käyttötarkoitus

Ilmajäähdytteinen, raapaisusytytyksellä varustettu IGBT-tasavirtainvertteri kotikäyttöön tai pienimuotoisiin kunnossapitotöihin.

Laitteella voidaan hitsata hiiliterästä, ruostumatonta terästä, valurautaa jne. rutiilipuikoilla, emäksisillä puikoilla tai erikoispuikoilla sekä TIG-elektrodeilla. Hitsausvirtaa säädetään potentiometrillä. Varustukseen kuuluu:

- ARC FORCE, joka helpottaa sulan materiaalin siirtoa hitsauspuikosta työkappaleeseen ja estää valokaaren sammumisen, kun sula materiaali muodostaa kosketuksen puikon ja työkappaleen välille.

• HOT START helpottaa valokaaren syttymistä nostamalla hitsausvirtaa hetkeksi juuri ennen hitsauksen aloittamista.
• ANTI STICK estää puikon tarttumisen työkappaleeseen ja katkaisee virtalähteen virran automaattisesti, mikä helpottaa puikon irrotusta työkappaleesta.

Hitsauskone on tarkoitettu suositetuilla tarvikkeilla ja käyttöohjeessa annettujen ohjeiden mukaan.

Kaikenlainen muu käyttö katsotaan virheelliseksi. Hit- sauskonetta ei saa muuntaa, avata tai korjata ilman asianmukaista pätevyyttä.

Tekniset tiedot

Jännite/taajuus: .....230 V \~ 50/60 Hz

Maksimiteho: 6,9 kVA

Virta: 30 A

Suositettu sulake ....Hidas 16 A

Puikkojen koko:....1,6–4,0 mm

Hitsauskaapeli: ....3 m/16 mm²

Virta-alue, lähtevä: .....20–160 A

Tyhjäkäyntijännite: .....68 V

Paloaikasuhde MMA 20 %: ...160 A

Paloaikasuhde MMA 60 %: . . .92 A

Paloaikasuhde MMA 100 %: .71 A

Tehokerroin CosΦ:....0,65

Kotelointi- ja suojausluokka: . .IP 21S

Eristysluokka:....F

Koko: 315×102×176 mm

Paino: 3,0 kg

Tyhjäkäyntikulutus: ....≤ 50 W

Tehokkuus: ....≥ 80 %

*Paloaikasuhde kertoo, kuinka kauan hitsauskonetta voi käyttää 10 minuutin aikana eri virtavahvuuksilla. 160 A:lla hitsauskonetta voi käyttää 20 % ajasta. Loput 80 % ajasta koneen on levättävä.

Kriittiset raaka-aineet (sivu 31)

EU on listannut 30 mineraalia ja metallia, jotka ovat kriittisiä yhteiskunnallemme taloudellisen merkityksen ja saatavuusriskin kannalta. Biltema kertoo asiakkaalle tietyistä tuotteista, mitä kriittisiä raaka-aineita ne sisältävät. Tässä tuotteessa käytetyt kriittiset raakaaineet on merkitty ristillä oikeaan sarakkeeseen.

PAKKAUKSESTA PURKAMINEN

Pakkauksen sisältö

Lue koko käyttöohje. Ota hitsauslaite pois pakkauksestaan ja tarkista, että siinä ei ole kuljetusvaurioita. Pakkauksen sisältö:

• 1 kpl virtalähde
  • 1 maadoituskaapeli ja maadoituspihti
  • 1 kpl hitsauskaapeli ja puikonpidin
  • 1 ohjekirja

Koneen osat

1. Säätöpyörä, virranvoimakkuus
2. Merkkivalo, ON/OFF
3. Varoitusvalo, ylikuormitus
4. Kantohihna
5. Virtakatkaisin
6. Sähköjohto
7. Kaapeliliitäntä (-)
8. Kaapelilitäntä (+)
9. MMA-hitsauskahva
10. Maadoitusliitin
    11 Maadoituskaapeli

KÄYTTÄMINEN

Toiminnot ja asetukset

Perehdy sähkötyökalun toimintoihin ja säädä asetukset käyttäjän ja tehtävän työn mukaan.

Säätöpyörä, virranvoimakkuus (1)

Hitsausvirtaa säädetään koneen etupaneelista.

Merkkivalo (2)

Palaa, kun hitsauskone on yhdistetty pistorasiaan ja virtakatkaisin on asennossa (ON).

Varoitusvalo, ylikuormitus (3)

Hitsauskoneessa on terminen ylikuumenemissuoja, joka laukeaa laitteen ylikuumentuessa. Samalla syt- tyy merkkivalo. Hitsausvirta katkaistaan heti, mutta tuuletin toimii edelleen. Kun merkkivalo sammuu, hitsausta voi jatkaa. Vältä hitsauskoneen ylikuumentumista, sillä se voi vahingoittua. Hitsauslaitteen paloaikasuhde (X) on ilmoitettu sivupaneelissa ja

teknisissä tiedoissa. Se kertoo, kuinka kauan 10 minuutin aikana voi hitsata ilman, että ylikuumene-missuoja laukeaa. Jos X on 60 %, hitsausaika on 6 minuuttia 10 minuutin jaksolla hitsausvirralla I _2 , muun ajan laitteen on jäähdyttävä. Mukauta hitsausaika aina paloajan mukaan. Estä ylikuumeneminen huomi-oimalla paloaikasuhde.

HUOM! Suunnittele työ siten, ettei ylikuumenemissuoja laukea. Ylikuumenemista on aina vältettävä, koska kone voi vaurioitua.

Virtakatkaisin (5)

ON = Käynnistys

OFF = Sammutus

Jatkojohto

Jatkojohto voi aiheuttaa jännitehäviöitä. Jos jatkojohtoa käytetään, sen poikkipinta-alan on oltava vähintään 2,5 mm² eikä sen pituus saa olla yli 7,8 m. Se ei myöskään saa olla kelattuna tai vyyhdittynä.

Sähköliitäntä

Hitsauskoneen saa yhdistää ainoastaan 1-vaiheiseen 230V AC 50/60 Hz -virtalähteeseen. HUOM.! Katkaisin on kytkettävä pois päältä, kun hitsauskone kytketään sähköverkkoon.

HITSAUS

Hitsausvirran säätäminen

Oikean hitsauspuikon valinnalle ja hitsausvirran säätämiselle eri hitsaustöille ei ole olemassa nyrkki-sääntöä. Jokaiseen työhön vaikuttavat monet tekijät. Vähemmän kokeneen hitsaajan kannattaa valita

virranvoimakkuus hitsauspuikkopaketissa ilmoitetun virta-alueen yläpäästä.

Maadoitus

Puhdista työkappale huolellisesti niin, että metalli on puhdas, ja sijoita maadoituspihti mahdollisimman lähelle hitsausaluetta. Huono kosketus maadoituspihdin ja työkappaleen välillä voi aiheuttaa tehohäviöitä.

Hitsauspuikon valinta - MMA

Hitsauspuikossa on ydin, joka johtaa virran valokaa- reen ja lisää materiaalin hitsisulaan. Lisäksi siinä on pinnoite, joka suojaa hitsisulaa epäpuhtauksilta ja vakauttaa valokaaren. Joissakin hitsauspuikossa voi olla myös lisäainetta. Saatavilla on useita erilaisia hitsauspuikkoja. Tässä hitsauslaitteessa saa käyttää vain tasavirralle (DC) tarkoitettuja hitsauspuikkoja. Siinä ei voi käyttää hitsauspuikkoja, jotka on tarkoi- tettu vain vaihtovirralla (AC) hitsaamiseen.

Yleisimmät hitsauspuikot ovat:

• Rutiilipuikot syttyvät helposti, niillä on helppo hitsata ja niiden valokaari on vakaa. Hitsaussaumasta tulee tasainen ja sitä käytetään teräkselle, jonka hiili- ja puhtauspitoisuus on alhainen. Hitsisula on erittäin juokseva. Pinnoite on pääasiassa titaanioksidia ja puikkoja on helppo säilyttää.
• Emäksisten puikkojen puhdistuskapasiteetti on hyvä, ja ne lisäävät paljon materiaalia, mikä antaa lujan hitsaussauman. Valokaari on lyhyt ja epävakaa, ja hitsisula puolestaan hitaasti juokseva. Siksi niillä on vaikea hitsata. Käytetään pääasiassa keskikokoisille ja paksuille materiaaleille. Pinnoite koostuu rautaoksideista, rautaseoksista ja pääasiassa kalsium- ja magnesiumkarbonaateista, joihin on lisätty kalsiumflouridia. Puikot imevät helposti kostutta ja niitä on vaikea säilyttää. Kastuneet puikot on kuivattava ennen käyttöä, ettei hitsaussaumaan pääse epäpuhtauksia.
• Erikoispuikkoja käytetään ruostumattomalle teräkselle ja valuraudalle. Materiaali koostuu seoksesta, jossa on vaihtelevia määriä eri aineita. Tarkista hitsauspuikkotoimittajalta oikea puikko hitsattavalle materiaalille sekä tarvitseeko materiaali esilämmitystä.

Tarkista hitsauspuikkopakkauksesta, että seuraavat tiedot sopivat hitsaustyöhön:

• Napaisuus
• Hitsausvirtasuositus
• Käyttötarkoitus
• Sopivat hitsausasennot
• AWS-luokitus koostuu kirjaimesta ja neljästä tai viidestä numerosta. Esimerkiksi

Napaisuus

Hitsauspuikkopaketissa ilmoitetaan, mihin napaan puikonpidin on yhdistettävä. Jos merkintä on esimer-kiksi DC – (suora napaisuus), puikonpidin on yhdistettävä miinusliittimeen ja maadoituspihti plusliittimeen.

Hitsausasennot

Tarkista ennen hitsauksen aloittamista muussa kuin vaakahitsausasennossa, että puikko sopii ajateltuun hitsausasentoon. Yleisimmät hitsausasennot ovat:

Vaakahitsaus on asento, johon tulee pyrkiä. Se on helpoin hitsata, työ sujuu nopeasti ja tunkeuma on hyvä. Hitsauspuikon on oltava noin 75–80° kulmassa, ja se on suunnattava poispäin hitsauksen suunnasta.

Vaakasuuntainen pystyhitsaus on hieman vaikeampi suorittaa. Hitsauspuikon on oltava noin 75–80° kulmassa, ja se on suunnattava poispäin hitsauksen suunnasta.

Pystysuuntaisessa pystyhitsauksessa puikko viedään alhaalta ylöspäin, ettei kuona valu hitsisulan edellä. Hitsauspuikon on oltava noin 75–80° kulmassa hitsisulan yläpuolella, ja se on suunnattava poispäin hitsauksen suunnasta.

Alhaalta yläpuolelle hitsaamista tulisi välttää, sillä se on vaikean hitsausasento. Painovoima vaikuttaa hitsisulaan ja hitsausroiskeisiin. Lisäksi se on hankalin asento huonon työasennon vuoksi. Puikon pitäisi olla noin 85° - 90° kulmassa ja suunnattava pois hitsaussuunnasta.

Työkappaleen valmistelu

Puhdista parhaan tuloksen ja tunkeuman varmistami-seksi työkappale liasta, ruosteesta, öljystä, maalista, hiutaleista ja vastaavasta. Hitsaussaumoja on erilaisia, mutta paksumpi aine voidaan joutua hiomaan 60° kulmaan.

Hitsaus MMA

Paras tapa opetella hitsaamaan on osallistua hit- sauskurssille, lukea käsikirjoja ja harjoitella. Älä yritä korjata kalliita laitteita harjoittelematta ensin halvoilla materiaaleilla, jotka voi hävittää harjoittelun jälkeen. Harjoittele, kunnes olet tyytyväinen tulokseen ja hitsaussauma on tasainen eikä siinä ole kuona- tai kaasusulkeumia.

a. Tarkista, että pistoke ei ole pistorasiassa, ja aseta virtalähde tasaiselle alustalle niin, ettei se pääse kaatumaan.
b. Poista syttyvät materiaalit työskentelyalueelta. Varmista, että lähellä on palonsammutin.
c. Varmista, että ilmastointi toimii tehokkaasti varsin- kin virtalähteen edessä ja takana.
d. Puhdista työkappale huolellisesti.
e. Kiinnitä maadoituspihti (10) puhtaaseen metallipintaan työkappaleessa.
f. Valitse oikea hitsauspuikko työkappaleen materiaalin ja paksuuden mukaan.
g. Tarkista, että hitsauskone, maadoituskaapeli (11), hitsauskahva (9) ja virtajohto ovat ehjät. Katso hitsauspuikon napaisuus (+/-) puikkopaketista. Liitä hitsauskahvan liitin oikeaan liitäntään (7/8) ja sen jälkeen maadoituskaapelin liitin jäljellä olevaan liitäntään (7/8).
h. Aseta hitsauspuikko hitsauskahvaan (9).
i. Suojaa itsesi suojavaatteilla ja suojavarusteilla.
j. Yhdistä laite 230 V \~50 Hz:n maadoitettuun pistorasiaan.
k. Paina virtakatkaisin (5) ON-asentoon.
I. Säädä sopiva hitsausvirta säätönupilla (1).

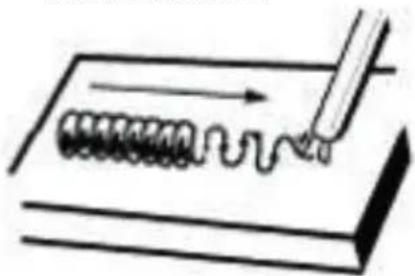

m. Sytytä valokaari vetämällä hitsauspuikkoa työ-kappaletta vasten samalla tavalla kuin raapaiset tulitikun. Kun valokaari syttyy, pidä työkappaleen ja hitsauspuikon etäisyys hitsauspuikon läpimittaa vastaavana. Jos etäisyys on liian pitkä, valokaari venyy, ja jos se on liian lyhyt, puikko tarttuu kiinni. Vie hitsauspuikkoa hitaasti eteenpäin hitsaus-suunnassa heiluriliikkeellä pitäen lyhyitä taukoja kääntökohdissa.

- Jos puikko tarttuu kiinni, liikuta sitä edestakaisin niin, että se irtoaa nopeasti, sillä virtapiiri on oikosulussa ja aiheuttaa nopeasti hitsauskoneen ylikuumenemisen.

- Hitsauspuikon ja työkappaleen välinen kulma riippuu suoritettavasta hitsaustyöstä.

n. Vaihda loppuun käytetyn hitsauspuikon tilalle uusi.
o. Hitsauksen päätteeksi katkaise virta virtakatkai-simella (5) ja irrota pistoke pistorasiasta. Muista, että hitsauspuikko ja työkappale ovat kuumia. Älä koske niihin. Älä jäähdytä niitä vedellä.
p. Poista hitsattuun pintaan muodostunut kuona teräsharjalla tai kuonahakulla. Jos hitsaussauma koostuu useista kerroksista, kuona on poistettava ennen uuden kerroksen hitsaamista.
q. Pyyhi hitsauslaite ja puikonpidin puhtaaksi.

VAROITUS!

Käsittele käytettyä hitsauspuikkoa ja hitsattavaa kappaletta aina pihdeillä.

HUOM! Jos hitsauskone ylikuumenee, siitä katkeaa virta ja etupaneelin keltainen merkkivalo (3) syttyy. Odota ennen hitsauksen jatkamista, että merkkivalo sammuu.

Hitsaustulos

Monet tekijät vaikuttavat hitsaustulokseen, ja usein kyseessä on usean tekijän yhdistelmä. Yleisiä tekijöitä ovat:

Hitsauspuikko

a. Liian pieni hitsauspuikko – hitsauspalosta tulee korkea ja epätasainen, ja lisäksi valokaarta on vaikea pitää tasaisena.
b. Sopivan kokoinen hitsauspuikko – hitsauspalko asettuu tasaisesti työkappaleeseen ja reunasta tulee tasainen. Tunkeuma on yhtä suuri kuin hitsauspalon korkeus.
c. Liian iso hitsauspuikko – valokaari palaa helposti työkappaleen läpi tai hitsi näkyy alapuolelta. Hitsistä tulee litteä ja huokoinen ja hitsauspuikko tarttuu helposti työkappaleeseen.

Virranvoimakkuus

a. Liian alhainen virranvoimakkuus – hitsi ei tunkeudu materiaaliin, vaan jää sen pintaan.
b. Sopiva virranvoimakkuus – tasainen siirtymä hitsin ja työkappaleen materiaalin välillä. Sopiva tunkeuma ja kuona on helppo poistaa.
c. Liian suuri virranvoimakkuus – hitsi uppoaa työkappaleen materiaaliin, liian suuri tunkeuma ja kuona on vaikea poistaa.

a

b

C

Hitsausnopeus (hitsauspuikon kuljetus)

a. Liian suuri nopeus – hitsauspalosta tulee kapea ja tunkeuma on huono.
b. Liian pieni nopeus – hitsauspalko valuu reunoilta, tunkeuma on huono ja kuonasulkeumia tulee helposti.

Vianmääritys

Jäähdytystuuletin ei käynnisty.	1. Virtalähteeseen ei tule virtaa.2. Virtakytkin on viallinen.3. Jäähdytystuuletin on viallinen.	1. Tarkista pistorasian sulake ja että pistoke on yhdistetty pistorasiaan.2. Vaihda virtakytkin.3. Ota yhteys pätevään huoltohenkilöön.
Kaarta ei ole tai se on epävakaa.	1. Väärän tyyppinen hitsauspuikko (vaihtovirralle tarkoitettu).2. Laite on ylikuumentunut.3. Huono maadoitusliitäntä.4. Hitsauspiiri ei ole suljettu.5. Likainen tai märkä hitsauspuikko.6. Ei sähkövirtaa.7. Liian pieni virtajohto.8. Langansyöttövastus on liian suuri	1. Vaihda tasavirralle tarkoitettu hitsauspuikko.2. Anna laitteen jäähtyä.3. Puhdista huolellisesti. Siirrä maadoituspihti lähemmäs hitsausaluetta.4. Tarkista kaapelit ja liitokset.5. Käytä ehjiä, puhtaita ja kuivia hitsauspuikkoja6. Tarkista pistorasian sulake ja tulojännite.7. Vaihda suurempaan virtajohtoon.8. Puhdista tai vaihda
Merkkivalo (5) palaa keltaisena.	1. Tulojännite on liian korkea (>15 %) tai liian matala (>15 %).2. Virtalähde on ylikuumentunut.	1. Käynnistä uudelleen.2. Tarkista ilmanotto ja ympäristön lämpötila. Varmista, että paloaikasuhde ei ylity.
Huono hitsaustulos. 1. Virheellinen hitsausvirran voi-makkuus.2. Työkappale on epäpuhdas.3. Hitsaustekniikka on virheellinen.4. Väärä napaisuus.		1. Säädä virranvoimakkuus säätöpyörällä.2. Puhdista työkappale.3. Harjoittele lisää.4. Vaihda maadoituskaapelin ja hitsauspuikon pitimen napaisuus.
Syöttömoottori ei toimi. 1. Potentiometri on vioittunut2. Suutin on tukkeutunut.3. Syöttörulla on löysällä		1. Vaihda potentiometri2. Vaihda suutin.3. Kiristä ruuvit.
Valokaari ei ole vakaa. 1. Hitsaussuutin on liian suuri2. Liian pieni virtajohto3. Tulojännite on liian matala4. Langansyöttövastus on liian suuri		1. Vaihda hitsaussuutin tai kela2. Irrota virtajohto3. Paranna syöttöjännitettä4. Puhdista tai vaihda

HUOLTAMINEN

VAROITUS! Irrota pistoke pistorasiasta ennen

huoltoa.

Puhdistaminen

Pyyhi pöly ja rasva pois kuivalla liinalla. Älä käytä voimakkaita puhdistusaineita.

Kuljetus ja säilytys

Irrota letkupaketti ja maadoituskaapeli. Säilytä kuivassa, pölyttömässä ja jäätymiseltä suojatussa paikassa lasten ja sivullisten ulottumattomissa.

Hävittäminen

Käytetyt sähkö- ja elektroniikkatuotteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivit 2012/19/EU ja 2006/66/EY.)
