Tuotetyyppi	Katon vedenpoisto / kourujärjestelmä
Brändi	Biltema
Malli	89-483
Pääkomponentit	Kourukoukut, kourun ulostulo, kourun pääty, kouru, kouruliitos, putkikulma, väli putki, putkikääre, vedenpoistoliittimet, säädettävä kourukoukku
Materiaali	Galvanoitu teräs / sinkkipinnoitettu metalli (tyypillinen kourujärjestelmille)
Kourukoukkujen väli	60 cm (noin 24 tuuman) välein
Kourun kaltevuus	3-5 mm per metri kohti syöksyputkea
Suurin katon pituus per syöksyputki	10 m (jos pidempi, käytä kahta syöksyputkea)
Kourun päätyasennus	Kierrä kourun päätyyn, levitä tiivistemassa, napauta paikoilleen
Leikkaustyökalu	Rautasaha (ÄLÄ käytä kulmahiomakonetta)
Tarvittava tiiviste	Metallitiiviste / saumausaine
Putkikääreen väli	Enintään 2 m kääreiden välillä
Säädettävän kourukoukun kulma-alue	Riippuu katon kaltevuudesta; katso ohjekirjan taulukko (esim. X=40 cm, kulma=14°)
Mitat (tyypillinen kourun pituus)	Ei määritelty, mutta kourut leikataan sopivaan kokoon
Paino	Ei määritelty (kevyt tai kohtalainen, metallirakenne)
Virtalähde	Ei mitään (käsiasennus)
Huolto	Säännöllinen puhdistus, varmista tiivisteen eheys
Turvallisuusohjeet	Käytä tikkaita turvallisesti, leikkaa rautasahalla, käytä hansikkaita
Varaosat / korjattavuus	Yksittäisiä komponentteja saatavilla (koukut, päädyt, liitokset jne.)

Usein kysytyt kysymykset - 89-483 Biltema

Mitä työkaluja tarvitaan Biltema 89-483 -kourujärjestelmän asentamiseen?

Tarvitset rullamitan, kynän, paperia, rautasahan, pihdit, ruuvimeisselin, peltisaumausainetta ja halutessasi narun tai taivutusvivun.

Miten määritän oikean kaltevuuden kourulle?

Kourun tulisi olla kalteva 3-5 mm per metri kohti syöksyputkea. Käytä vesivaakaa suoralla narulla varmistaaksesi oikean kaltevuuden. Jos otsalauta ei ole vaakasuorassa, kompensoi vastaavasti.

Miten leikkaan kouruun poistoaukon?

Merkitse kouru syöksyputken kohtaan. Tee kaksi vinoleikkausta rautasahalla noin 10 cm:n aukon luomiseksi. Taivuta reunat alas veden virtauksen mahdollistamiseksi.

Voinko käyttää kulmahiomakonetta kourun leikkaamiseen?

Ei, älä koskaan käytä kulmahiomakonetta. Käytä rautasahaa välttääksesi materiaalin vaurioitumisen ja varmistaaksesi puhtaat leikkaukset.

Miten asennan kourun päätykappaleen?

Ennen kourun asennusta levitä metallitiivistelista kourun päätykappaleen sisäpuolelle. Kierrä päätykappale kouruun, työnnä se noin 15 mm päästä ja napauta se paikoilleen kädellä.

Mikä on putkikääreiden enimmäisväli?

Putkikääreet tulisi asentaa enintään 2 metrin välein.

Miten säädän kourukoukun eri katon kaltevuuksille?

Käytä säädettävää kourukoukkua (kohta 9). Liu'uta lukituslevy sopivaan uraan katon kulman mukaan. Tarkista kulma viitteen (b) avulla, joka on noin 25-30 mm alempana kuin etureuna.

Täytyykö kourun päätykappale kiinnittää ennen kourun asennusta?

Kyllä, on suositeltavaa koota kourun päätykappale maassa ennen kourun asentamista koukkuihin.

Miten yhdistän kaksi kouruosaa?

Käytä kouruliitosta. Kiinnitä liitoksen takareuna molempien kourujen ympärille, paina etukiinnike reunojen yli ja lukitse pienellä kielekkeellä. Varmista suora linjaus.

Voinko kerätä sadevettä tällä järjestelmällä?

Kyllä, sadeveden keräystä varten asenna taitettava kenkä syöksyputkeen ohjaamaan vesi astiaan.

KÄYTTÖOHJE 89-483 Biltema

Tämä opas auttaa sinua kokoamaan tuotteemme nopeasti ja vaivatta. Voit tarvita kokoamiseen seuraavia työkaluja: Taittomitta, kynä, paperia, kaarisaha, pihdit, ruuvinväännin, saumausmassaa metallilevyille sekä narua koukuntaivutin, jonka voit hankkia jälleenmyyjältä.

Lue koko asennusohje ajatuksella läpi ennen asennuksen aloittamista; monta vaihetta voi tehdä jo maassa ennen osien kiinnittämistä lopullisille paikoilleen.

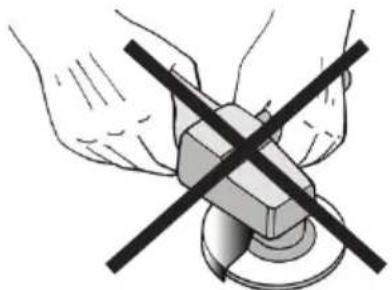

HUOM! Älä koskaan käytä kulmahiomakonetta.

1. KOURUKOUKKU

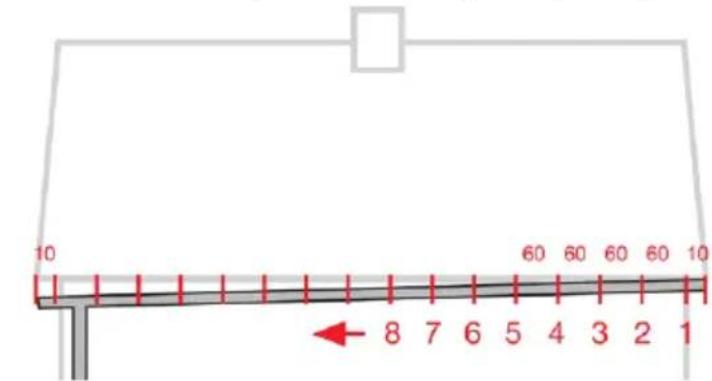

Kourun kiinnittävät kourukoukut asennetaan räystääseen 60 cm välein. Ensimmäinen ja viimeinen koukku kiinnitetään 10 cm päähän kourun päistä (kuva A).

Kuva A

Kourun kaltevuus

Kourujen kaltevuuden on oltava 3–5 mm metrillä. Jos räystäät eivät ole vaakasuorassa, se on otettava huomioon kouran kaltevuutta mitattaessa (kuva B). Kourun tulee laskea syöksyputken/-putkien suuntaan. Kourukoukkujen taivutuspituutta lisätään vähitellen niin, että kouru asettuu oikeaan kaltevuuteen.

Kourukoukkujen taivutus

Ennen ensimmäisen kourukoukun taivuttamista on selvitettävä katon kaltevuus. Sen voi tehdä helposti taittomitan avulla. Aseta taittomitta avattuna katon reunan päälle. Taivuta ulkopuolelle jäävä mitanosan suoraan alaspäin (kuva B). Piirrä mitan näyttämä kulma paperille. Jatka katon kaltevuuslinjaa pystysuoran viivan toiselle puolelle (kuva C). Aseta kourukoukku paperille selkä pystysuoraa viivaa vasten.

Kuva C

Aseta koukku niin, että sen kärki on vähintään 30 mm jatketun kattolinjan alapuolella. Kohta, jossa kattolinja leikkaa koukun selkäosan, on ensimmäinen merkki, 0-piste (kuva C).

Aseta muut kourukoukut 0-pistekourukoukun viereen (kuva D). Vedä vaakasuora viiva ensimmäisen koukun 0-pisteestä viimeiseen koukkuun. Viimeisen koukun taivutuspisteen on oltava 3–5 mm x kourumetrien määrä 0-pisteviivan yläpuolella (8 metrin kourussa se on 24–40 mm 0 pisteen yläpuolella). Tähän työhön kannattaa käyttää koukuntaivutinta.

Kuva D

Kourukoukut räystäslautaan

Jos katossa on pystysuora räystäslauta, on helpointa käyttää lyhyttä eli kompaktikoukkua, joka ruuvataan suoraan lautaan (kuva E). Jos räystäslauta on kalteva, kiinnitykseen voi säädettäviä koukkuja. Ks. 9. Sää-dettävä kourukoukku.

Asenna ensimmäinen koukku niin, että sen kärki on vähintään 30 mm jatketun kattolinjan alapuolella (kuva E). Kiinnitä kourukoukkuun naru ja kiinnitä sen toinen pää kohtaan, johon syöksyputki asennetaan. Käytä vesivaakaa ja varmista, että kaltevuus on 3–5 mm/metri. Asenna loput koukut narun mukaan.

Jos katto on yli 10 metriä pitkä, kourujen molempiin päihin tarvitaan syöksyputki. Tällöin kourun kor-keimman kohdan on oltava keskellä niin, että kourut laskevat syöksytorviin päin (kuva F).

2. LÄHTÖSUPPILO

Ennen kuin räystäskourun voi asentaa kourukouk- kuihin, lähtösuppilo on valmisteltava ja asennetta paikalleen jo maassa.

Merkitse, kuinka kauas kourusta syöksyputki asettuu. Sahaa kaksi viistoa leikkausta niin, että saat noin 10 cm:n aukon(Kuva G). Varmista esteetön virtaus taittamalla reunat alas(kuva H). Työnnä lähtösuppilon taivutettu reuna kourun palteeseen. Paina suppiloa kourua vasten ja kiinnitä se paikalleen takana olevalla korvakkeella (kuvat I ja J).

Päätykouru on helpoin asentaa paikalleen ennen kourun asennusta. Levitä noro metallille tarkoitettua saumausmassaa kouruun (kuva K). Käännä päätykappale kourun palteeseen ja työnnä pää noin 15 mm pähän kourun päästä. Paina sitten päätykappale kouruun ja varmista, että päätykappaleen takana oleva kannatin ohjautuu kourun takareunan alle. Kiinnitä seuraavaksi päätykappale käsin (kuva L) ja poista ylimääräinen saumausmassa. Tarpeettoman palteen voi taittaa pois (kuva M).

Aseta kouru koukkuun niin, että selkä on koukun takareunassa olevan pienen kärjen alla. Paina kouru koukkuun ja kiinnitä se taittamalla koukun etulevy koukun palteen päälle (kuva N).

Kourujen jatkaminen tehdään kiinnittämällä ensin liitoksen takareuna kourujen ympärille. Varmista, että liitoksen takareuna on kouruja kohti, kun asetat liitososan etukaaren palteen päälle ja painat sen alas. Sen jälkeen se lukitaan "kielellä" (kuva O).

On tärkeää, ettei liitosta asenneta vinoon vaan kiinnitetään kohtisuoraan kouruun nähden.

Asenna kulmaputki lähtösuppilion. Mittaa kulmaputkien päiden välinen etäisyys (kuva P). Katkaise välikappale noin 12 cm kulmaputkien välistä etäisyyttä pidemmäksi. Välikappale työnnetään alemman kulmaputken sisään ja ylemmän kulmaputken päälle. Asenna sen jälkeen syöksyputki (putken supistetta käytetään vain syöksyputkien liittämiseen toisiinsa) (kuva Q).

Syöksyputken kiinnike asennetaan seinään aivan syöksyputken taipeen alapuolelle (kuva R). Pystysuorien putkien kiinnikkeet on asennettava enintään kahden metrin välein toistensa alapuolelle. Kiinnikkeet asennetaan puuhun ruuveilla ja betoniin tai tiileen ruuveilla ja tulpilla. Kun syöksyputkien kiinnikkeet on ruuvattu seinään, syöksyputken voi asentaa paikalleen. Paina kiinnike putken ympärille ja lukitse se kiinni lukituskiilalla. Käytä kiilan asennuksessa kuminuijaa tai puunpalaa (kuva S).

Jos syöksyputki yhdistetään maaviemäriin, se kannattaa tehdä puhdistussuppilon muhvin (1) ja puhdistussuppilon (2) kanssa. Syöksyputkessa on ulkopuolella oleva työntöputki (3), jonka voi johtaa siististi suoraan puhdistussuppiloon (kuva T). Maahan vesi ohjataan ulosheittäjällä, joka asennetaan suoraan syöksyputkeen kuva U). Jos järjestelmästä kerätään sadevettä, sitä varten voi asentaa avattavan ulosheittäjän ja esimerkiksi kaivoliittimen maaviemäriin yhteyteen (kuva V).

1. Selvitä katto-/räystäslaudan likimääräinen kaltevuus (esim. jos etäisyys X on 40 cm, katon kaltevuus on 14°).
2. Aseta haluttu kulma asettamalla lukituslevy oikeaan uraan koukussa.
3. Lukitse koukku haluttuun kulmaan taittamalla luk-kolevy. Paina levy alas hyvin ja käytä tarvittaessa sopivaa työkalua (esim. pihdit).
4. Asetuskulma kannattaa tarkistaa ennen muiden koukkujen asettamista. Koukun etureunan on oltava noin 25–30 mm takareunan kärjen alapuolella, mitta b.
5. Kun kaikki koukut on asennettu haluttuun kulmaan, ne ruuvataan paikalleen noin 3–5 mm/m vaakakallistuksella syöksyputkea kohti (katso myös 1. Kourukoukku).
