Tuotetyyppi	Katon vedenpoistojärjestelmä (sadevesikourusarja)
Merkki	Biltema
Malli	89-487
Materiaali	Metalli (sinkitty teräs tai alumiini, tyypillinen kouruille)
Sisältyvät osat	Kourukoukut, kourujen ulostulot, kourujen päät, kourut, kouruliitokset, putkien mutkat, välikappaleputket, putkien kiinnikkeet, vedenpoistotarvikkeet, säädettävät kourukoukut
Suositeltu kourun kaltevuus	3–5 mm/metri kohti laskuputkea
Koukkuväli	60 cm välein
Suurin katon pituus laskuputkea kohti	10 m (jos pidempi, asenna laskuputki molempiin päihin)
Ensimmäisen ja viimeisen koukun etäisyys päistä	Noin 10 cm kourun päästä
Suositellut työkalut	Rullamitta, lyijykynä, paperi, rautasaha, pihdit, ruuvimeisseli, peltiliitosaumamassa, vatupassi, naru, taivutusvipu
Asennustapa	Kiinnitä kourukoukut räystäslaudalle, kaltevuuta kourut, kiinnitä ulostulot, päät, liitokset ja laskuputket
Turvallisuusvaroitus	Älä koskaan käytä kulmahiomakonetta; käytä vain rautasahaa
Putken kiinnikkeiden väli	Enintään 2 m kiinnikkeiden välissä
Säädettävän koukun kulma-alue	Noin 14° - 38° (perustuen X=40 cm antaa 14°, X=12.5 cm antaa 3°)
Kourun pään asennus	Tiivistä peltiliitosaumamassalla, väännä paikalleen, napauta alas, katkaise ylimääräinen reuna

Usein kysytyt kysymykset - 89-487 Biltema

Mitä työkaluja tarvitaan Biltema 89-487 kourujärjestelmän asentamiseen?

Tarvitset rullamitan, lyijykynän, paperin, rautasahan, pihdit, ruuvimeisselin, peltiliitosaumamassan, vatupassin, narun ja valinnaisesti taivutusvivun. Älä koskaan käytä kulmahiomakonetta, koska se voi vahingoittaa osia.

Mikä kaltevuus kourulla tulisi olla?

Kourun tulisi kaltevaa 3–5 mm/metri kohti laskuputkea. Tarkista räystäslaudan suoruus vatupassilla ja säädä koukut vastaavasti.

Kuinka kaukana toisistaan kourukoukkujen tulisi olla?

Kourukoukut tulee sijoittaa 60 cm välein. Ensimmäisen ja viimeisen koukun tulisi olla noin 10 cm päästä kourun päistä.

Kuinka leikkaan kourun ulostuloa varten?

Merkitse laskuputken paikka kouruun. Tee kaksi vinoleikkausta rautasahalla noin 10 cm:n aukon luomiseksi. Taivuta sitten reunat alas, jotta vesi pääsee virtaamaan ulostuloon.

Kuinka asennan kourun pään?

Levitä peltiliitosaumamassaa kourun pään sisäpuolelle. Väännä pää paikalleen, paina se alas ja napauta sitä kädelläsi. Voit katkaista ylimääräisen metallin lovesta.

Kuinka liitän kaksi kouruosaa yhteen?

Kiinnitä kouruliitoksen takareuna molempiin kouruihin. Varmista, että takareuna on kosketuksissa, paina sitten etuklemppi kourun reunojen yli ja lukitse se pienellä kielekkeellä. Asenna liitos suorana vuotojen välttämiseksi.

Kuinka säädän kourukoukun kulmaa?

Liu'uta lukituslevy oikeaan uraan koukussa halutun kulman asettamiseksi. Paina sitten lukituslevy tiukasti alas tarvittaessa pihtejä käyttäen. Etureunan tulisi olla 25–30 mm takareunaa alempana vaakasuunnassa.

Mitä jos katto on yli 10 metriä pitkä?

Jos katto on yli 10 m pitkä, asenna laskuputket molempiin päihin. Kourun tulisi kaltevaa keskellä olevasta korkeimmasta kohdasta alas kumpaankin laskuputkeen.

Kuinka liitän laskuputken maanalaiseen viemäröintiin?

Asenna viemärikauluksen holkki (1) ja viemärikaukalo (2) laskuputkeen. Liu'uta sitten jatkoputki (3) alas viemärikaukaloon. Vaihtoehtoisesti käytä kenkää veden johtamiseen suoraan maahan tai taittuvaa kenkää sadevesitynnyrille.

Kuinka huollan kourujärjestelmää?

Puhdista säännöllisesti lehdet ja roskat kouruista ja laskuputkista. Tarkista, että kaikki liitokset ja tiivisteet pysyvät tiiviinä. Tarkasta koukut ja kannakkeet vaurioiden varalta ja vaihda tarvittaessa. Vältä hankaavien työkalujen käyttöä huollon aikana.

KÄYTTÖOHJE 89-487 Biltema

Tämä opas auttaa sinua kokoamaan tuotteemme nopeasti ja vaivatta. Voit tarvita kokoamiseen seuraavia työkaluja: Taittomitta, kynä, paperia, kaarisaha, pihdit, ruuvinväännin, saumausmassaa metallilevyille sekä narua koukuntaivutin, jonka voit hankkia jälleenmyyjältä.

Lue koko asennusohje ajatuksella läpi ennen asennuksen aloittamista; monta vaihetta voi tehdä jo maassa ennen osien kiinnittämistä lopullisille paikoilleen.

HUOM! Älä koskaan käytä kulmahiomakonetta.

1. KOURUKOUKKU

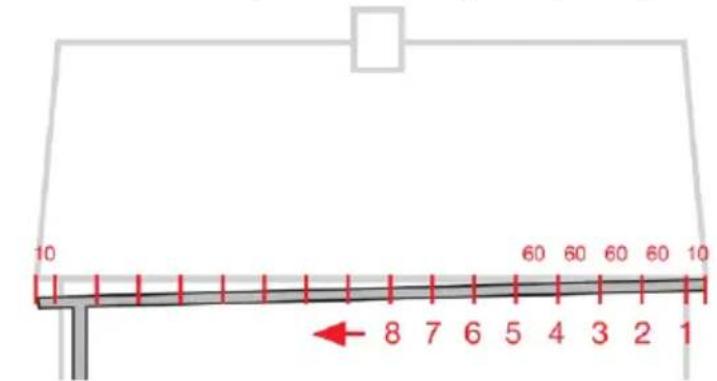

Kourun kiinnittävät kourukoukut asennetaan räystääseen 60 cm välein. Ensimmäinen ja viimeinen koukku kiinnitetään 10 cm päähän kourun päistä (kuva A).

Kuva A

Kourun kaltevuus

Kourujen kaltevuuden on oltava 3–5 mm metrillä. Jos räystäät eivät ole vaakasuorassa, se on otettava huomioon kouran kaltevuutta mitattaessa (kuva B). Kourun tulee laskea syöksyputken/-putkien suuntaan. Kourukoukkujen taivutuspituutta lisätään vähitellen niin, että kouru asettuu oikeaan kaltevuuteen.

Kourukoukkujen taivutus

Ennen ensimmäisen kourukoukun taivuttamista on selvitettävä katon kaltevuus. Sen voi tehdä helposti taittomitan avulla. Aseta taittomitta avattuna katon reunan päälle. Taivuta ulkopuolelle jäävä mitanosan suoraan alaspäin (kuva B). Piirrä mitan näyttämä kulma paperille. Jatka katon kaltevuuslinjaa pystysuoran viivan toiselle puolelle (kuva C). Aseta kourukoukku paperille selkä pystysuoraa viivaa vasten.

Kuva C

Aseta koukku niin, että sen kärki on vähintään 30 mm jatketun kattolinjan alapuolella. Kohta, jossa kattolinja leikkaa koukun selkäosan, on ensimmäinen merkki, 0-piste (kuva C).

Aseta muut kourukoukut 0-pistekourukoukun viereen (kuva D). Vedä vaakasuora viiva ensimmäisen koukun 0-pisteestä viimeiseen koukkuun. Viimeisen koukun taivutuspisteen on oltava 3–5 mm x kourumetrien määrä 0-pisteviivan yläpuolella (8 metrin kourussa se on 24–40 mm 0 pisteen yläpuolella). Tähän työhön kannattaa käyttää koukuntaivutinta.

Kuva D

Kourukoukut räystäslautaan

Jos katossa on pystysuora räystäslauta, on helpointa käyttää lyhyttä eli kompaktikoukkua, joka ruuvataan suoraan lautaan (kuva E). Jos räystäslauta on kalteva, kiinnitykseen voi säädettäviä koukkuja. Ks. 9. Sää-dettävä kourukoukku.

Asenna ensimmäinen koukku niin, että sen kärki on vähintään 30 mm jatketun kattolinjan alapuolella (kuva E). Kiinnitä kourukoukkuun naru ja kiinnitä sen toinen pää kohtaan, johon syöksyputki asennetaan. Käytä vesivaakaa ja varmista, että kaltevuus on 3–5 mm/metri. Asenna loput koukut narun mukaan.

Jos katto on yli 10 metriä pitkä, kourujen molempiin päihin tarvitaan syöksyputki. Tällöin kourun kor-keimman kohdan on oltava keskellä niin, että kourut laskevat syöksytorviin päin (kuva F).

2. LÄHTÖSUPPILO

Ennen kuin räystäskourun voi asentaa kourukouk- kuihin, lähtösuppilo on valmisteltava ja asennetta paikalleen jo maassa.

Merkitse, kuinka kauas kourusta syöksyputki asettuu. Sahaa kaksi viistoa leikkausta niin, että saat noin 10 cm:n aukon(Kuva G). Varmista esteetön virtaus taittamalla reunat alas(kuva H). Työnnä lähtösuppilon taivutettu reuna kourun palteeseen. Paina suppiloa kourua vasten ja kiinnitä se paikalleen takana olevalla korvakkeella (kuvat I ja J).

Päätykouru on helpoin asentaa paikalleen ennen kourun asennusta. Levitä noro metallille tarkoitettua saumausmassaa kouruun (kuva K). Käännä päätykappale kourun palteeseen ja työnnä pää noin 15 mm päähän kourun päästä. Paina sitten päätykappale kouruun ja varmista, että päätykappaleen takana oleva kannatin ohjautuu kourun takareunan alle. Kiinnitä seuraavaksi päätykappale käsin (kuva L) ja poista ylimääräinen saumausmassa. Tarpeettoman palteen voi taittaa pois (kuva M).

Aseta kouru koukkuun niin, että selkä on koukun takareunassa olevan pienen kärjen alla. Paina kouru koukkuun ja kiinnitä se taittamalla koukun etulevy koukun palteen päälle (kuva N).

Kourujen jatkaminen tehdään kiinnittämällä ensin liitoksen takareuna kourujen ympärille. Varmista, että liitoksen takareuna on kouruja kohti, kun asetat liitososan etukaaren palteen päälle ja painat sen alas. Sen jälkeen se lukitaan "kielellä" (kuva O).

On tärkeää, ettei liitosta asenneta vinoon vaan kiinnitetään kohtisuoraan kouruun nähden.

Asenna kulmaputki lähtösuppilion. Mittaa kulmaputkien päiden välinen etäisyys (kuva P). Katkaise välikappale noin 12 cm kulmaputkien välistä etäisyyttä pidemmäksi. Välikappale työnnetään alemman kulmaputken sisään ja ylemmän kulmaputken päälle. Asenna sen jälkeen syöksyputki (putken supistetta käytetään vain syöksyputkien liittämiseen toisiinsa) (kuva Q).

Syöksyputken kiinnike asennetaan seinään aivan syöksyputken taipeen alapuolelle (kuva R). Pystysuorien putkien kiinnikkeet on asennettava enintään kahden metrin välein toistensa alapuolelle. Kiinnikkeet asennetaan puuhun ruuveilla ja betoniin tai tiileen ruuveilla ja tulpilla. Kun syöksyputkien kiinnikkeet on ruuvattu seinään, syöksyputken voi asentaa paikalleen. Paina kiinnike putken ympärille ja lukitse se kiinni lukituskiilalla. Käytä kiilan asennuksessa kuminuijaa tai puunpalaa (kuva S).

Jos syöksyputki yhdistetään maaviemäriin, se kannattaa tehdä puhdistussuppilon muhvin (1) ja puhdistussuppilon (2) kanssa. Syöksyputkessa on ulkopuolella oleva työntöputki (3), jonka voi johtaa siististi suoraan puhdistussuppiloon (kuva T). Maahan vesi ohjataan ulosheittäjällä, joka asennetaan suoraan syöksyputkeen kuva U). Jos järjestelmästä kerätään sadevettä, sitä varten voi asentaa avattavan ulosheittäjän ja esimerkiksi kaivoliittimen maaviemäriin yhteyteen (kuva V).

1. Selvitä katto-/räystäslaudan likimääräinen kaltevuus (esim. jos etäisyys X on 40 cm, katon kaltevuus on 14°).
2. Aseta haluttu kulma asettamalla lukituslevy oikeaan uraan koukussa.
3. Lukitse koukku haluttuun kulmaan taittamalla luk-kolevy. Paina levy alas hyvin ja käytä tarvittaessa sopivaa työkalua (esim. pihdit).
4. Asetuskulma kannattaa tarkistaa ennen muiden koukkujen asettamista. Koukun etureunan on oltava noin 25–30 mm takareunan kärjen alapuolella, mitta b.
5. Kun kaikki koukut on asennettu haluttuun kulmaan, ne ruuvataan paikalleen noin 3–5 mm/m vaakakallistuksella syöksyputkea kohti (katso myös 1. Kourukoukku).
