Tuotetyyppi	Sadevesikourujärjestelmäpaketti
Merkki	Biltema
Malli	89-478
Mukana tulevat osat	Kourukoukut, kouruliitokset, kourujen päät, kourut, kourusaumat, putkikulmat, väliputket, putkikiinnikkeet, syöksyputket, säädettävät kourukoukut, viemärin tiivisteholkki, viemäriloukku, jatkoputki, kenkä
Materiaali	Metalli (todennäköisesti sinkitty teräs tai alumiini)
Kourun kaltevuus	3–5 mm per metri
Koukkuväli	60 cm välein
Koukkuetäisyys kourun päästä	Noin 10 cm
Pienin katon ulkonema (koukun kärki)	30 mm katon jatkeen alapuolella
Enimmäiskourun pituus yhtä syöksyputkea kohti	10 m (pidemmille käytä kahta syöksyputkea)
Syöksyputken liitäntä	Maanalainen kuivatus tai sadevesitynnyri
Putkikiinnikkeiden väli	Enintään 2 m kiinnikkeiden välillä
Tarvittavat työkalut	Rullamitta, kynä, paperi, rautasaha, pihdit, ruuvimeisseli, metallitiiviste, naru, taivutusvipu, vatupassi
Turvallisuusvaroitus	Älä koskaan käytä kulmahiomakonetta; käytä vain rautasahaa
Käytetty tiiviste	Metallitiiviste (peltitiiviste)
Säädettävän koukun kulma-alue	Noin 12,5°–40° (taulukon mukaan: esim. X=20 cm → 22°, X=40 cm → 14°)
Huolto	Varmista, että kaltevuudet säilyvät; tarkista tiivisteet säännöllisesti; puhdista kourut säännöllisesti
Alkuperämaa	Ruotsi (merkin alkuperä, todennäköisesti valmistettu EU:ssa)
Paino (arvio)	Noin 15–25 kg pituudesta riippuen
Takuu	Katso valmistajan takuukorttia tai verkkosivustoa

Usein kysytyt kysymykset - 89-478 Biltema

Mitä työkaluja ja materiaaleja tarvitaan asennukseen?

Tarvitset rullamitan, kynän, paperin, rautasahan, pihdit, ruuvimeisselin, metallitiivisteen ja valinnaisesti narun tai taivutusvivun. Älä koskaan käytä kulmahiomakonetta - käytä vain rautasahaa leikkaamiseen.

Miten kourun tulisi olla kalteva?

Kourun kaltevuuden tulisi olla 3–5 mm per metri kohti syöksyputkea. Jos otsalauta ei ole vaakasuora, kompensoi se koukkuja asetettaessa.

Miten kauas toisistaan kourukoukut tulisi sijoittaa?

Kourukoukut tulisi sijoittaa 60 cm välein. Ensimmäinen ja viimeinen koukku kiinnitetään noin 10 cm kourun päistä.

Miten määritän oikean taivutuspisteen kullekin kourukoukulle?

Etsi ensin katon kaltevuus. Aseta rullamitta yhdensuuntaisesti katon kanssa ja jatka viivaa paperille. Merkitse koukun ja viivan leikkauspiste pisteeksi 0. Seuraaville koukuille piirrä viiva pisteestä 0 pisteeseen, joka on 3–5 mm × kourun pituus (m) pisteen 0 yläpuolella osoittamaan taivutusviivaa.

Miten asennan kouruliitoksen?

Merkitse kouruun kohta, johon syöksyputki tulee. Tee kaksi vinoleikkausta rautasahalla noin 10 cm aukon luomiseksi. Taivuta reunat alas, aseta liitos aukon päälle, kiinnitä koukullinen reuna kouruun ja varmista takalukolla.

Mikä on oikea tapa asentaa kourun pääty?

Levitä metallitiivistettä kouruun, kierrä pääty paikalleen, paina se alas niin, että takareuna liukuu takahuulen alle, napauta sitä kädellä, poista ylimääräinen tiiviste. Ylimääräinen metallireuna voidaan napsaista pois lovesta haluttaessa.

Miten liitän kaksi kouruosaa yhteen?

Koukkua kourusauman takareuna molempien kourujen ympärille, varmista, että takareuna koskettaa kouruja, paina sitten etukiinnike reunojen yli ja lukitse se pienellä kielekkeellä. Varmista, että sauma on suorassa.

Miten putkikiinnikkeet (syöksyputken pidikkeet) asennetaan?

Kiinnitä ensimmäinen putkikiinnike seinään heti putkikulman alapuolelle. Kiinnitä seuraavat kiinnikkeet suoraan alapuolelle enintään 2 m välein. Käytä ruuveja puuhun tai ruuveja ja tulppia kiveen. Purista kiinnike yhteen ja napauta kiilat paikalleen kumivasaralla tai puupalikalla.

Voinko liittää syöksyputken maanalaiseen kuivatusjärjestelmään?

Kyllä, asenna viemärin tiivisteholkki ja viemäriloukku, sitten jatkoputki syöksyputken ulkopuolelle, joka liukuu loukkuun. Vaihtoehtoisesti maanalaiseen kuivatukseen käytä kenkää, tai sadevesitynnyriin käytä taittuvaa kenkää.

Miten säädän säädettävää kourukoukkua?

Määritä katon kulma (esim. jos X=40 cm, kulma on 14°). Aseta kulma liu'uttamalla kiinnityslevy oikeaan uraan koukussa. Taivuta levy lukitaksesi sen. Etureunan tulisi olla 25–30 mm takareunan (b) alapuolella vaakatasossa.

KÄYTTÖOHJE 89-478 Biltema

Tämä opas auttaa sinua kokoamaan tuotteemme nopeasti ja vaivatta. Voit tarvita kokoamiseen seuraavia työkaluja: Taittomitta, kynä, paperia, kaarisaha, pihdit, ruuvinväännin, saumausmassaa metallilevyille sekä narua koukuntaivutin, jonka voit hankkia jälleenmyyjältä.

Lue koko asennusohje ajatuksella läpi ennen asennuksen aloittamista; monta vaihetta voi tehdä jo maassa ennen osien kiinnittämistä lopullisille paikoilleen.

HUOM! Älä koskaan käytä kulmahiomakonetta.

1. KOURUKOUKKU

Kourun kiinnittävät kourukoukut asennetaan räystääseen 60 cm välein. Ensimmäinen ja viimeinen koukku kiinnitetään 10 cm päähän kourun päistä (kuva A).

Kuva A

Kourun kaltevuus

Kourujen kaltevuuden on oltava 3–5 mm metrillä. Jos räystäät eivät ole vaakasuorassa, se on otettava huomioon kouran kaltevuutta mitattaessa (kuva B). Kourun tulee laskea syöksyputken/-putkien suuntaan. Kourukoukkujen taivutuspituutta lisätään vähitellen niin, että kouru asettuu oikeaan kaltevuuteen.

Kourukoukkujen taivutus

Ennen ensimmäisen kourukoukun taivuttamista on selvitettävä katon kaltevuus. Sen voi tehdä helposti taittomitan avulla. Aseta taittomitta avattuna katon reunan päälle. Taivuta ulkopuolelle jäävä mitanosan suoraan alaspäin (kuva B). Piirrä mitan näyttämä kulma paperille. Jatka katon kaltevuuslinjaa pystysuoran viivan toiselle puolelle (kuva C). Aseta kourukoukku paperille selkä pystysuoraa viivaa vasten.

Kuva C

Aseta koukku niin, että sen kärki on vähintään 30 mm jatketun kattolinjan alapuolella. Kohta, jossa kattolinja leikkaa koukun selkäosan, on ensimmäinen merkki, 0-piste (kuva C).

Aseta muut kourukoukut 0-pistekourukoukun viereen (kuva D). Vedä vaakasuora viiva ensimmäisen koukun 0-pisteestä viimeiseen koukkuun. Viimeisen koukun taivutuspisteen on oltava 3–5 mm x kourumetrien määrä 0-pisteviivan yläpuolella (8 metrin kourussa se on 24–40 mm 0 pisteen yläpuolella). Tähän työhön kannattaa käyttää koukuntaivutinta.

Kuva D

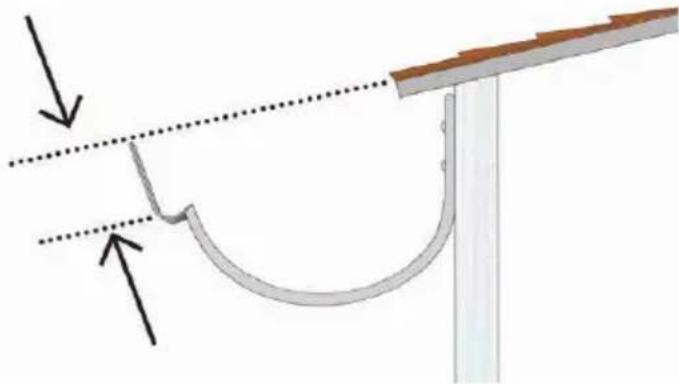

Kourukoukut räystäslautaan

Jos katossa on pystysuora räystäslauta, on helpointa käyttää lyhyttä eli kompaktikoukkua, joka ruuvataan suoraan lautaan (kuva E). Jos räystäslauta on kalteva, kiinnitykseen voi säädettäviä koukkuja. Ks. 9. Sää-dettävä kourukoukku.

Asenna ensimmäinen koukku niin, että sen kärki on vähintään 30 mm jatketun kattolinjan alapuolella (kuva E). Kiinnitä kourukoukkuun naru ja kiinnitä sen toinen pää kohtaan, johon syöksyputki asennetaan. Käytä vesivaakaa ja varmista, että kaltevuus on 3–5 mm/metri. Asenna loput koukut narun mukaan.

Jos katto on yli 10 metriä pitkä, kourujen molempiin päihin tarvitaan syöksyputki. Tällöin kourun kor-keimman kohdan on oltava keskellä niin, että kourut laskevat syöksytorviin päin (kuva F).

2. LÄHTÖSUPPILO

Ennen kuin räystäskourun voi asentaa kourukouk- kuihin, lähtösuppilo on valmisteltava ja asennetta paikalleen jo maassa.

Merkitse, kuinka kauas kourusta syöksyputki asettuu. Sahaa kaksi viistoa leikkausta niin, että saat noin 10 cm:n aukon(Kuva G). Varmista esteetön virtaus taittamalla reunat alas(kuva H). Työnnä lähtösuppilon taivutettu reuna kourun palteeseen. Paina suppiloa kourua vasten ja kiinnitä se paikalleen takana olevalla korvakkeella (kuvat I ja J).

Päätykouru on helpoin asentaa paikalleen ennen kourun asennusta. Levitä noro metallille tarkoitettua saumausmassaa kouruun (kuva K). Käännä päätykappale kourun palteeseen ja työnnä pää noin 15 mm pähän kourun päästä. Paina sitten päätykappale kouruun ja varmista, että päätykappaleen takana oleva kannatin ohjautuu kourun takareunan alle. Kiinnitä seuraavaksi päätykappale käsin (kuva L) ja poista ylimääräinen saumausmassa. Tarpeettoman palteen voi taittaa pois (kuva M).

Aseta kouru koukkuun niin, että selkä on koukun takareunassa olevan pienen kärjen alla. Paina kouru koukkuun ja kiinnitä se taittamalla koukun etulevy koukun palteen päälle (kuva N).

Kourujen jatkaminen tehdään kiinnittämällä ensin liitoksen takareuna kourujen ympärille. Varmista, että liitoksen takareuna on kouruja kohti, kun asetat liitososan etukaaren palteen päälle ja painat sen alas. Sen jälkeen se lukitaan "kielellä" (kuva O).

On tärkeää, ettei liitosta asenneta vinoon vaan kiinnitetään kohtisuoraan kouruun nähden.

Asenna kulmaputki lähtösuppilion. Mittaa kulmaputkien päiden välinen etäisyys (kuva P). Katkaise välikappale noin 12 cm kulmaputkien välistä etäisyyttä pidemmäksi. Välikappale työnnetään alemman kulmaputken sisään ja ylemmän kulmaputken päälle. Asenna sen jälkeen syöksyputki (putken supistetta käytetään vain syöksyputkien liittämiseen toisiinsa) (kuva Q).

Syöksyputken kiinnike asennetaan seinään aivan syöksyputken taipeen alapuolelle (kuva R). Pystysuorien putkien kiinnikkeet on asennettava enintään kahden metrin välein toistensa alapuolelle. Kiinnikkeet asennetaan puuhun ruuveilla ja betoniin tai tiileen ruuveilla ja tulpilla. Kun syöksyputkien kiinnikkeet on ruuvattu seinään, syöksyputken voi asentaa paikalleen. Paina kiinnike putken ympärille ja lukitse se kiinni lukituskiilalla. Käytä kiilan asennuksessa kuminuijaa tai puunpalaa (kuva S).

Jos syöksyputki yhdistetään maaviemäriin, se kannattaa tehdä puhdistussuppilon muhvin (1) ja puhdistussuppilon (2) kanssa. Syöksyputkessa on ulkopuolella oleva työntöputki (3), jonka voi johtaa siististi suoraan puhdistussuppiloon (kuva T). Maahan vesi ohjataan ulosheittäjällä, joka asennetaan suoraan syöksyputkeen kuva U). Jos järjestelmästä kerätään sadevettä, sitä varten voi asentaa avattavan ulosheittäjän ja esimerkiksi kaivoliittimen maaviemäriin yhteyteen (kuva V).

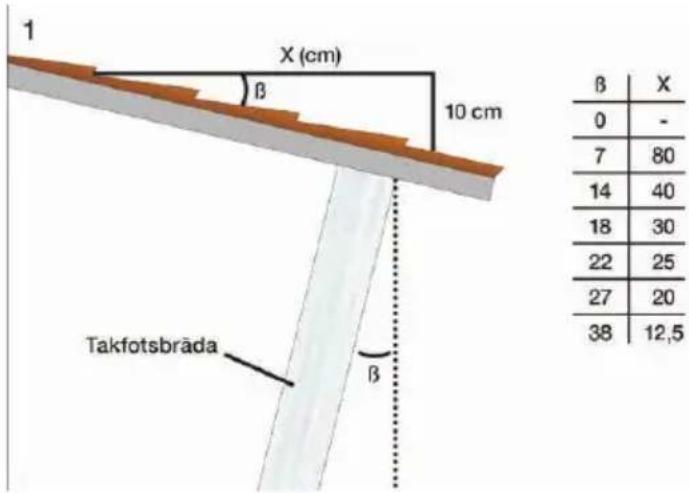

1. Selvitä katto-/räystäslaudan likimääräinen kaltevuus (esim. jos etäisyys X on 40 cm, katon kaltevuus on 14°).
2. Aseta haluttu kulma asettamalla lukituslevy oikeaan uraan koukussa.
3. Lukitse koukku haluttuun kulmaan taittamalla luk-kolevy. Paina levy alas hyvin ja käytä tarvittaessa sopivaa työkalua (esim. pihdit).
4. Asetuskulma kannattaa tarkistaa ennen muiden koukkujen asettamista. Koukun etureunan on oltava noin 25–30 mm takareunan kärjen alapuolella, mitta b.
5. Kun kaikki koukut on asennettu haluttuun kulmaan, ne ruuvataan paikalleen noin 3–5 mm/m vaakakallistuksella syöksyputkea kohti (katso myös 1. Kourukoukku).
