89-496 - Système de drainage Biltema - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kattojen vedenpoistojärjestelmä (Kourusarja)
Merkki	Biltema
Malli	89-496
Materiaali	Metalli (terästä tai alumiinia)
Kourun kallistus	3-5 mm per metri
Koukkuväli	600 mm (60 cm) keskipisteestä
Päätykoukun etäisyys kourun päästä	n. 100 mm (10 cm)
Koukun vähimmäisputous kattolinjan alapuolella	30 mm
Kourun enimmäispituus ennen toista syöksytorvea	10 m
Putkenkiinnitysväli	Enintään 2 m kiinnikkeiden välillä
Suositellut työkalut	Taittomitta, kynä, paperi, rautasaha, pihdit, ruuvimeisseli, peltitiivistysaine, vesivaaka
Turvallisuusvaroitus	Älä koskaan käytä kulmahiomakonetta leikkaamiseen
Mukana toimitettavat osat	Kourukoukut, kourut, kouruliitokset, kourunpäät, kourujatkokset, putkikäyrät, väli putket, putkenkiinnikkeet, säädettävä kourukoukku
Asennustapa	Kiinnitä koukut räystäslaudaan, taivuta kaltevuuden mukaan, napsauta kourut koukkuihin
Huolto	Puhdista kourut ja syöksytorvet säännöllisesti roskista
Korjattavuus	Yksittäiset osat ovat vaihdettavissa (koukut, kourut, liittimet)

Usein kysytyt kysymykset - 89-496 Biltema

Kuinka määritän kourun oikean kallistuksen?

Kourun tulisi olla kaltevuus 3-5 mm per metri kohti syöksytorvea. Käytä vesivaakaa varmistaaksesi, että räystäs lauta on vaakasuora. Jos ei, kompensoi kourukoukkuja taivutettaessa.

Mitä työkaluja tarvitaan asennukseen?

Tarvitset taittomitan, kynän, paperia, rautasahan, pihdit, ruuvimeisselin, peltitiivistysainetta ja vesivaa'an. Erityistä koukuntaivutinta suositellaan. Älä koskaan käytä kulmahiomakonetta.

Kuinka kaukana toisistaan kourukoukut tulisi sijoittaa?

Kourukoukut tulee sijoittaa 600 mm (60 cm) välein kaltevuudella. Ensimmäisen ja viimeisen koukun tulisi olla noin 100 mm (10 cm) kourun päistä.

Kuinka leikkaan kourun ulostuloa varten?

Merkitse kouruun kohta, jossa syöksytorvi sijaitsee. Tee kaksi vinoleikkausta rautasahalla luodaksesi aukon noin 10 cm. Taivuta reunat alas, jotta vesi valuu helposti.

Kuinka kourunpää asennetaan?

Levitä metallitiivistysainetta kourunpään sisäpuolelle. Kierrä päätykappale kouruun ja työnnä se noin 15 mm päästä. Napauta se alas kädellä. Ylimääräinen metallireuna voidaan napsauttaa pois.

Kuinka liitän kaksi kouruosaa yhteen?

Kiinnitä kouruliitoksen takareuna kourujen ympärille. Varmista, että takareuna koskettaa kouruja, paina sitten etummainen kiinnike reunan yli ja lukitse se pienellä kielekkeellä. Liitos on koottava suorana.

Kuinka kaukana toisistaan syöksytorven kiinnikkeet tulisi olla?

Syöksytorven kiinnikkeet tulee kiinnittää enintään 2 metrin välein pystysuunnassa. Käytä ruuveja puuhun tai ruuveja ja tulppia kiviseiniin.

Kuinka säädän säädettävää kourukoukkua?

Selvitä katon kulma mittaamalla osa X (esim. jos X=40 cm, kulma on noin 14°). Liu'uta vastelevy oikeaan uraan koukussa asettaaksesi kulman. Taivuta vastelevy lukitaksesi sen. Etureunan tulisi olla 25-30 mm takareunan alapuolella.

Mitä jos katto on yli 10 m pitkä?

Yli 10 m pitkillä katoilla asenna syöksytorvi molempiin päihin. Kourun korkein kohta tulisi olla kahden syöksytorven välissä siten, että kouru kallistuu alaspäin kohti kutakin syöksytorvea.

Kuinka liitän syöksytorven maanalaiseen viemäriin?

Asenna viemärin hajulukon holkki ja hajulukko syöksytorveen. Lisää jatkoputki, joka liukuu hajulukkoon. Yksinkertaista maanalaista viemäröintiä varten asenna kenkä. Sadeveden keräykseen käytä käännettävää kenkää.

KÄYTTÖOHJE 89-496 Biltema

Tämä opas auttaa sinua kokoamaan tuotteemme nopeasti ja vaivatta. Voit tarvita kokoamiseen seuraavia työkaluja: Taittomitta, kynä, paperia, kaarisaha, pihdit, ruuvinväännin, saumausmassaa metallilevyille sekä narua koukuntaivutin, jonka voit hankkia jälleenmyyjältä.

Lue koko asennusohje ajatuksella läpi ennen asennuksen aloittamista; monta vaihetta voi tehdä jo maassa ennen osien kiinnittämistä lopullisille paikoilleen.

HUOM! Älä koskaan käytä kulmahiomakonetta.

1. KOURUKOUKKU

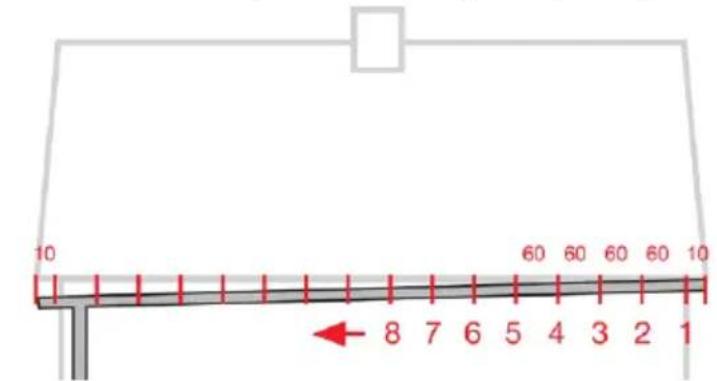

Kourun kiinnittävät kourukoukut asennetaan räystääseen 60 cm välein. Ensimmäinen ja viimeinen koukku kiinnitetään 10 cm päähän kourun päistä (kuva A).

Kuva A

Kourun kaltevuus

Kourujen kaltevuuden on oltava 3–5 mm metrillä. Jos räystäät eivät ole vaakasuorassa, se on otettava huomioon kouran kaltevuutta mitattaessa (kuva B). Kourun tulee laskea syöksyputken/-putkien suuntaan. Kourukoukkujen taivutuspituutta lisätään vähitellen niin, että kouru asettuu oikeaan kaltevuuteen.

Kourukoukkujen taivutus

Ennen ensimmäisen kourukoukun taivuttamista on selvitettävä katon kaltevuus. Sen voi tehdä helposti taittomitan avulla. Aseta taittomitta avattuna katon reunan päälle. Taivuta ulkopuolelle jäävä mitanosan suoraan alaspäin (kuva B). Piirrä mitan näyttämä kulma paperille. Jatka katon kaltevuuslinjaa pystysuoran viivan toiselle puolelle (kuva C). Aseta kourukoukku paperille selkä pystysuoraa viivaa vasten.

Kuva C

Aseta koukku niin, että sen kärki on vähintään 30 mm jatketun kattolinjan alapuolella. Kohta, jossa kattolinja leikkaa koukun selkäosan, on ensimmäinen merkki, 0-piste (kuva C).

Aseta muut kourukoukut 0-pistekourukoukun viereen (kuva D). Vedä vaakasuora viiva ensimmäisen koukun 0-pisteestä viimeiseen koukkuun. Viimeisen koukun taivutuspisteen on oltava 3–5 mm x kourumetrien määrä 0-pisteviivan yläpuolella (8 metrin kourussa se on 24–40 mm 0 pisteen yläpuolella). Tähän työhön kannattaa käyttää koukuntaivutinta.

Kuva D

Kourukoukut räystäslautaan

Jos katossa on pystysuora räystäslauta, on helpointa käyttää lyhyttä eli kompaktikoukkua, joka ruuvataan suoraan lautaan (kuva E). Jos räystäslauta on kalteva, kiinnitykseen voi säädettäviä koukkuja. Ks. 9. Sää-dettävä kourukoukku.

Asenna ensimmäinen koukku niin, että sen kärki on vähintään 30 mm jatketun kattolinjan alapuolella (kuva E). Kiinnitä kourukoukkuun naru ja kiinnitä sen toinen pää kohtaan, johon syöksyputki asennetaan. Käytä vesivaakaa ja varmista, että kaltevuus on 3–5 mm/metri. Asenna loput koukut narun mukaan.

Jos katto on yli 10 metriä pitkä, kourujen molempiin päihin tarvitaan syöksyputki. Tällöin kourun kor-keimman kohdan on oltava keskellä niin, että kourut laskevat syöksytorviin päin (kuva F).

2. LÄHTÖSUPPILO

Ennen kuin räystäskourun voi asentaa kourukouk- kuihin, lähtösuppilo on valmisteltava ja asennetta paikalleen jo maassa.

Merkitse, kuinka kauas kourusta syöksyputki asettuu. Sahaa kaksi viistoa leikkausta niin, että saat noin 10 cm:n aukon(Kuva G). Varmista esteetön virtaus taittamalla reunat alas(kuva H). Työnnä lähtösuppilon taivutettu reuna kourun palteeseen. Paina suppiloa kourua vasten ja kiinnitä se paikalleen takana olevalla korvakkeella (kuvat I ja J).

Päätykouru on helpoin asentaa paikalleen ennen kourun asennusta. Levitä noro metallille tarkoitettua saumausmassaa kouruun (kuva K). Käännä päätykappale kourun palteeseen ja työnnä pää noin 15 mm pähän kourun päästä. Paina sitten päätykappale kouruun ja varmista, että päätykappaleen takana oleva kannatin ohjautuu kourun takareunan alle. Kiinnitä seuraavaksi päätykappale käsin (kuva L) ja poista ylimääräinen saumausmassa. Tarpeettoman palteen voi taittaa pois (kuva M).

Aseta kouru koukkuun niin, että selkä on koukun takareunassa olevan pienen kärjen alla. Paina kouru koukkuun ja kiinnitä se taittamalla koukun etulevy koukun palteen päälle (kuva N).

Kourujen jatkaminen tehdään kiinnittämällä ensin liitoksen takareuna kourujen ympärille. Varmista, että liitoksen takareuna on kouruja kohti, kun asetat liitososan etukaaren palteen päälle ja painat sen alas. Sen jälkeen se lukitaan "kielellä" (kuva O).

On tärkeää, ettei liitosta asenneta vinoon vaan kiinnitetään kohtisuoraan kouruun nähden.

Asenna kulmaputki lähtösuppilion. Mittaa kulmaputkien päiden välinen etäisyys (kuva P). Katkaise välikappale noin 12 cm kulmaputkien välistä etäisyyttä pidemmäksi. Välikappale työnnetään alemman kulmaputken sisään ja ylemmän kulmaputken päälle. Asenna sen jälkeen syöksyputki (putken supistetta käytetään vain syöksyputkien liittämiseen toisiinsa) (kuva Q).

Syöksyputken kiinnike asennetaan seinään aivan syöksyputken taipeen alapuolelle (kuva R). Pystysuorien putkien kiinnikkeet on asennettava enintään kahden metrin välein toistensa alapuolelle. Kiinnikkeet asennetaan puuhun ruuveilla ja betoniin tai tiileen ruuveilla ja tulpilla. Kun syöksyputkien kiinnikkeet on ruuvattu seinään, syöksyputken voi asentaa paikalleen. Paina kiinnike putken ympärille ja lukitse se kiinni lukituskiilalla. Käytä kiilan asennuksessa kuminuijaa tai puunpalaa (kuva S).

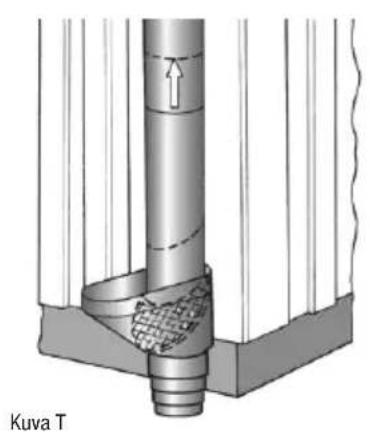

Jos syöksyputki yhdistetään maaviemäriin, se kannattaa tehdä puhdistussuppilon muhvin (1) ja puhdistussuppilon (2) kanssa. Syöksyputkessa on ulkopuolella oleva työntöputki (3), jonka voi johtaa siististi suoraan puhdistussuppiloon (kuva T). Maahan vesi ohjataan ulosheittäjällä, joka asennetaan suoraan syöksyputkeen kuva U). Jos järjestelmästä kerätään sadevettä, sitä varten voi asentaa avattavan ulosheittäjän ja esimerkiksi kaivoliittimen maaviemäriin yhteyteen (kuva V).

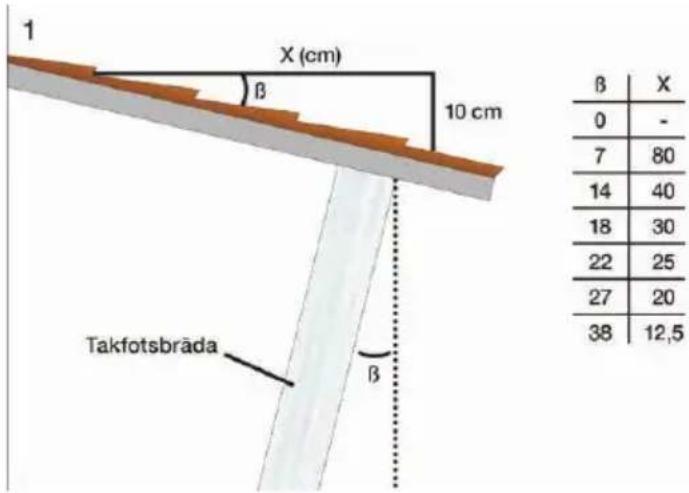

1. Selvitä katto-/räystäslaudan likimääräinen kaltevuus (esim. jos etäisyys X on 40 cm, katon kaltevuus on 14°).
2. Aseta haluttu kulma asettamalla lukituslevy oikeaan uraan koukussa.
3. Lukitse koukku haluttuun kulmaan taittamalla luk-kolevy. Paina levy alas hyvin ja käytä tarvittaessa sopivaa työkalua (esim. pihdit).
4. Asetuskulma kannattaa tarkistaa ennen muiden koukkujen asettamista. Koukun etureunan on oltava noin 25–30 mm takareunan kärjen alapuolella, mitta b.
5. Kun kaikki koukut on asennettu haluttuun kulmaan, ne ruuvataan paikalleen noin 3–5 mm/m vaakakallistuksella syöksyputkea kohti (katso myös 1. Kourukoukku).
