89-497 - Gouttière Biltema - Ilmainen käyttöohje ja opas

Merkki	Biltema
Malli	89-497
Tuotetyyppi	Katon vedenpoistojärjestelmä (sadevesikouru)
Materiaali	Metalli
Kourun kaltevuus	3-5 mm per metri
Koukkujen väli	60 cm
Maksimi katon pituus syöksytorvea kohti	10 m
Syöksytorven vaatimukset	Kaksi syöksytorvea, jos katto on pidempi kuin 10 m
Kiinnikkeiden väli	Enintään 2 m kiinnikkeiden välillä
Säädettävä kourukoukku	Kyllä, kulma säädettävissä
Tarvittavat työkalut	Rullamitta, kynä, paperi, rautasaha, pihdit, ruuvitaltta, metallitiiviste, vesivaaka, tarvittaessa koukuntaivutintyökalu
Sisältyvät osat	Kourukoukut, kourujen ulostulot, kourujen päätykappaleet, kourut, kouruliitokset, putkikulmat, välikappaleputket, putkikiinnikkeet, säädettävät kourukoukut
Asennustapa	Seinään asennettu ruuveilla tai tapilla
Turvatoimenpiteet	Älä koskaan käytä kulmahiomakonetta; käytä rautasahaa leikkaamiseen
Huolto	Kourujen ja syöksytorvien säännöllinen puhdistus suositeltavaa
Sertifiointi	CE-merkitty
Käyttöohjeiden kielet	DA, EN, FI, SV
Takuu	Vakio Biltema-takuu (ei määritelty)

Usein kysytyt kysymykset - 89-497 Biltema

Kuinka määritän oikean kourun kaltevuuden?

Kourun kaltevuuden tulisi olla 3-5 mm per metri kohti syöksytorvea. Käytä vesivaakaa tarkistaaksesi otsalaudan. Jos katto on pidempi kuin 10 m, aseta syöksytorvi molempiin päihin, keskipisteen ollessa korkeimmalla.

Kuinka taivutan kourukoukut oikean kaltevuuden saavuttamiseksi?

Ensin etsi katon kaltevuus asettamalla rullamitta yhdensuuntaisesti katon kanssa. Merkitse ensimmäinen koukun taivutuspiste (piste 0) 30 mm katon jatkeen alapuolelle. Laske sitten viimeiselle koukulle nousu: 3-5 mm x kourun pituus metreinä pisteen 0 yläpuolella. Piirrä viiva näiden pisteiden väliin löytääksesi taivutusmerkin jokaiselle koukulle. Käytä koukuntaivutinta jos mahdollista.

Kuinka asennan kourun ulostulon?

Merkitse kouru syöksytorven kohdalla. Tee kaksi vinoleikkausta rautasahalla luodaksesi aukon noin 10 cm. Taita reunat alas. Aseta kourun ulostulo aukon päälle, kiinnitä se taivutettuun reunaan ja paina paikalleen. Kiinnitä takana olevilla lukoilla.

Kuinka kiinnitän kourun päätykappaleen?

Levitä metallitiiviste kouruun. Kierrä kourun päätykappale kourun päähän, työnnä se alas ja napauta se paikalleen. Jos ylimääräistä metallireunaa on, se voidaan napsauttaa irti lovesta. Tasoita tiiviste.

Kuinka liitän kaksi kouruosaa yhteen?

Koukista kouruliitoksen takareuna molempien kourujen ympärille. Varmista, että takareuna koskettaa kouruja. Tuo sitten etukiinnike reunan yli ja paina alas. Lukitse se pienellä kielekkeellä. Liitoksen on oltava suoraan kouruja vasten.

Kuinka kokoan putkikulmat ja välikappaleputken?

Kokoa putkikulma kourun ulostuloon. Mittaa putkikulmien välinen etäisyys. Leikkaa välikappaleputki noin 12 cm pidemmäksi kuin tämä etäisyys. Työnnä se alempaan putkikulmaan, kokoa sitten ylempi putkikulma. Lopuksi kiinnitä syöksytorvi.

Kuinka kiinnitän syöksytorven putkikiinnikkeillä?

Kiinnitä putkikiinnike seinään heti ensimmäisen kulman alapuolelle. Aseta lisäkiinnikkeet enintään 2 m välein. Käytä ruuveja puulle tai ruuveja ja tappia kivelle. Työnnä sitten syöksytorvi, purista kiinnike yhteen ja napauta kiilat paikalleen puupalikalla tai kumivasaralla.

Kuinka liitän kourun maanalaiseen viemäröintiin?

Asenna viemärin hajulukon holkki ja hajulukko maanalaiseen järjestelmään. Asenna jatkoputki syöksytorven ulkopuolelle ja liu'uta se alas hajulukkoon. Yksinkertaista veden johtamista maahan varten asenna kenkä viemäriputkeen. Sadeveden keräystä varten käytä taittuvaa kenkää.

Kuinka säädän säädettävää kourukoukkua?

Määritä katon kulma mittaamalla osuus X (esim. jos X=40 cm, kulma on noin 14°). Liu'uta kiinnityslevy oikeaan uraan koukussa. Taivuta levyä lukitaksesi kulman. Etureunan tulisi olla noin 25-30 mm takareunan alapuolella (b). Asenna sitten kaikki koukut kaltevuudella 3-5 mm/m kohti syöksytorvea.

Mitä työkaluja tarvitaan asennukseen?

Tarvitset: rullamitan, kynän, paperin, rautasahan (älä koskaan kulmahiomakonetta), pihdit, ruuvitaltan, metallitiivisteen, vesivaa'an ja tarvittaessa koukuntaivuttimen tai taivutusvivun.

KÄYTTÖOHJE 89-497 Biltema

Tämä opas auttaa sinua kokoamaan tuotteemme nopeasti ja vaivatta. Voit tarvita kokoamiseen seuraavia työkaluja: Taittomitta, kynä, paperia, kaarisaha, pihdit, ruuvinväännin, saumausmassaa metallilevyille sekä narua koukuntaivutin, jonka voit hankkia jälleenmyyjältä.

Lue koko asennusohje ajatuksella läpi ennen asennuksen aloittamista; monta vaihetta voi tehdä jo maassa ennen osien kiinnittämistä lopullisille paikoilleen.

HUOM! Älä koskaan käytä kulmahiomakonetta.

1. KOURUKOUKKU

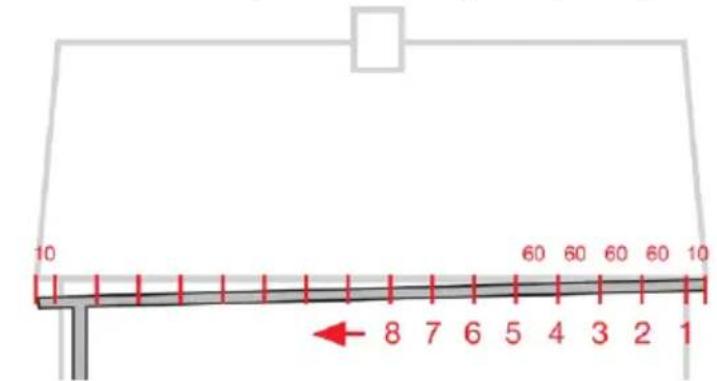

Kourun kiinnittävät kourukoukut asennetaan räystääseen 60 cm välein. Ensimmäinen ja viimeinen koukku kiinnitetään 10 cm päähän kourun päistä (kuva A).

Kuva A

Kourun kaltevuus

Kourujen kaltevuuden on oltava 3–5 mm metrillä. Jos räystäät eivät ole vaakasuorassa, se on otettava huomioon kouran kaltevuutta mitattaessa (kuva B). Kourun tulee laskea syöksyputken/-putkien suuntaan. Kourukoukkujen taivutuspituutta lisätään vähitellen niin, että kouru asettuu oikeaan kaltevuuteen.

Kourukoukkujen taivutus

Ennen ensimmäisen kourukoukun taivuttamista on selvitettävä katon kaltevuus. Sen voi tehdä helposti taittomitan avulla. Aseta taittomitta avattuna katon reunan päälle. Taivuta ulkopuolelle jäävä mitanosan suoraan alaspäin (kuva B). Piirrä mitan näyttämä kulma paperille. Jatka katon kaltevuuslinjaa pystysuoran viivan toiselle puolelle (kuva C). Aseta kourukoukku paperille selkä pystysuoraa viivaa vasten.

Kuva C

Aseta koukku niin, että sen kärki on vähintään 30 mm jatketun kattolinjan alapuolella. Kohta, jossa kattolinja leikkaa koukun selkäosan, on ensimmäinen merkki, 0-piste (kuva C).

Aseta muut kourukoukut 0-pistekourukoukun viereen (kuva D). Vedä vaakasuora viiva ensimmäisen koukun 0-pisteestä viimeiseen koukkuun. Viimeisen koukun taivutuspisteen on oltava 3–5 mm x kourumetrien määrä 0-pisteviivan yläpuolella (8 metrin kourussa se on 24–40 mm 0 pisteen yläpuolella). Tähän työhön kannattaa käyttää koukuntaivutinta.

Kuva D

Kourukoukut räystäslautaan

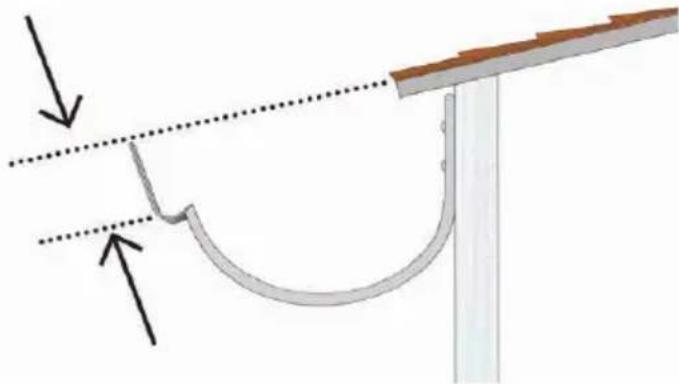

Jos katossa on pystysuora räystäslauta, on helpointa käyttää lyhyttä eli kompaktikoukkua, joka ruuvataan suoraan lautaan (kuva E). Jos räystäslauta on kalteva, kiinnitykseen voi säädettäviä koukkuja. Ks. 9. Sää-dettävä kourukoukku.

Asenna ensimmäinen koukku niin, että sen kärki on vähintään 30 mm jatketun kattolinjan alapuolella (kuva E). Kiinnitä kourukoukkuun naru ja kiinnitä sen toinen pää kohtaan, johon syöksyputki asennetaan. Käytä vesivaakaa ja varmista, että kaltevuus on 3–5 mm/metri. Asenna loput koukut narun mukaan.

Jos katto on yli 10 metriä pitkä, kourujen molempiin päihin tarvitaan syöksyputki. Tällöin kourun kor-keimman kohdan on oltava keskellä niin, että kourut laskevat syöksytorviin päin (kuva F).

2. LÄHTÖSUPPILO

Ennen kuin räystäskourun voi asentaa kourukouk- kuihin, lähtösuppilo on valmisteltava ja asennetta paikalleen jo maassa.

Merkitse, kuinka kauas kourusta syöksyputki asettuu. Sahaa kaksi viistoa leikkausta niin, että saat noin 10 cm:n aukon(Kuva G). Varmista esteetön virtaus taittamalla reunat alas(kuva H). Työnnä lähtösuppilon taivutettu reuna kourun palteeseen. Paina suppiloa kourua vasten ja kiinnitä se paikalleen takana olevalla korvakkeella (kuvat I ja J).

Päätykouru on helpoin asentaa paikalleen ennen kourun asennusta. Levitä noro metallille tarkoitettua saumausmassaa kouruun (kuva K). Käännä päätykappale kourun palteeseen ja työnnä pää noin 15 mm päähän kourun päästä. Paina sitten päätykappale kouruun ja varmista, että päätykappaleen takana oleva kannatin ohjautuu kourun takareunan alle. Kiinnitä seuraavaksi päätykappale käsin (kuva L) ja poista ylimääräinen saumausmassa. Tarpeettoman palteen voi taittaa pois (kuva M).

Aseta kouru koukkuun niin, että selkä on koukun takareunassa olevan pienen kärjen alla. Paina kouru koukkuun ja kiinnitä se taittamalla koukun etulevy koukun palteen päälle (kuva N).

Kourujen jatkaminen tehdään kiinnittämällä ensin liitoksen takareuna kourujen ympärille. Varmista, että liitoksen takareuna on kouruja kohti, kun asetat liitososan etukaaren palteen päälle ja painat sen alas. Sen jälkeen se lukitaan "kielellä" (kuva O).

On tärkeää, ettei liitosta asenneta vinoon vaan kiinnitetään kohtisuoraan kouruun nähden.

Asenna kulmaputki lähtösuppilion. Mittaa kulmaputkien päiden välinen etäisyys (kuva P). Katkaise välikappale noin 12 cm kulmaputkien välistä etäisyyttä pidemmäksi. Välikappale työnnetään alemman kulmaputken sisään ja ylemmän kulmaputken päälle. Asenna sen jälkeen syöksyputki (putken supistetta käytetään vain syöksyputkien liittämiseen toisiinsa) (kuva Q).

Syöksyputken kiinnike asennetaan seinään aivan syöksyputken taipeen alapuolelle (kuva R). Pystysuorien putkien kiinnikkeet on asennettava enintään kahden metrin välein toistensa alapuolelle. Kiinnikkeet asennetaan puuhun ruuveilla ja betoniin tai tiileen ruuveilla ja tulpilla. Kun syöksyputkien kiinnikkeet on ruuvattu seinään, syöksyputken voi asentaa paikalleen. Paina kiinnike putken ympärille ja lukitse se kiinni lukituskiilalla. Käytä kiilan asennuksessa kuminuijaa tai puunpalaa (kuva S).

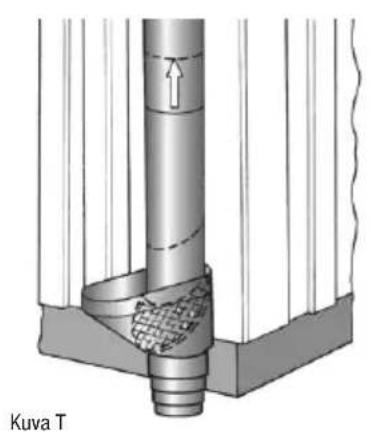

Jos syöksyputki yhdistetään maaviemäriin, se kannattaa tehdä puhdistussuppilon muhvin (1) ja puhdistussuppilon (2) kanssa. Syöksyputkessa on ulkopuolella oleva työntöputki (3), jonka voi johtaa siististi suoraan puhdistussuppiloon (kuva T). Maahan vesi ohjataan ulosheittäjällä, joka asennetaan suoraan syöksyputkeen kuva U). Jos järjestelmästä kerätään sadevettä, sitä varten voi asentaa avattavan ulosheittäjän ja esimerkiksi kaivoliittimen maaviemäriin yhteyteen (kuva V).

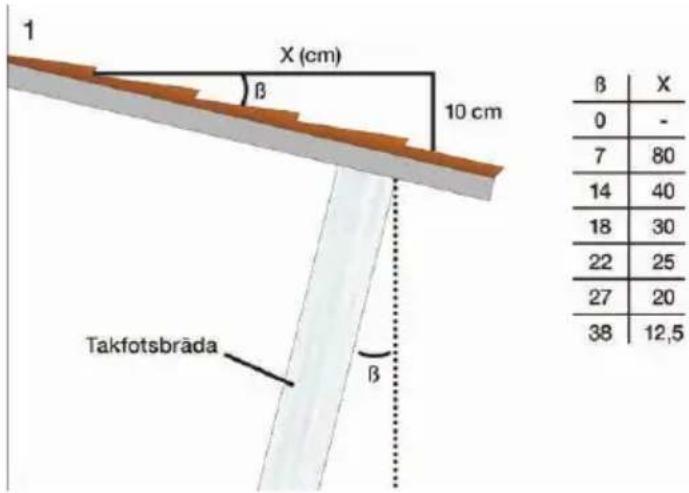

1. Selvitä katto-/räystäslaudan likimääräinen kaltevuus (esim. jos etäisyys X on 40 cm, katon kaltevuus on 14°).
2. Aseta haluttu kulma asettamalla lukituslevy oikeaan uraan koukussa.
3. Lukitse koukku haluttuun kulmaan taittamalla luk-kolevy. Paina levy alas hyvin ja käytä tarvittaessa sopivaa työkalua (esim. pihdit).
4. Asetuskulma kannattaa tarkistaa ennen muiden koukkujen asettamista. Koukun etureunan on oltava noin 25–30 mm takareunan kärjen alapuolella, mitta b.
5. Kun kaikki koukut on asennettu haluttuun kulmaan, ne ruuvataan paikalleen noin 3–5 mm/m vaakakallistuksella syöksyputkea kohti (katso myös 1. Kourukoukku).
