Tuotetyyppi	Katon viemäröintikourujärjestelmä
Merkki	Biltema
Malli	89-484
Materiaali	Metalli (todennäköisesti galvanoitu teräs tai alumiini)
Suositeltu kourun kaltevuus	3–5 mm per metri kohti syöksytorvea
Suurin kourun pituus syöksytorvea kohti	10 m (jos pidempi, asenna kaksi syöksytorvea)
Kourukoukkujen väli	60 cm välein
Ensimmäisen ja viimeisen koukun etäisyys kourun päästä	Noin 10 cm
Koukun kärjen välys katonlinjan alapuolella	Vähintään 30 mm
Sisältyvät osat	Kourukoukut, kourulähdöt, kourunpäät, kouruosiot, kouruliitokset, putkikulmat, väliputket, putkisiteet, viemäröintitarvikkeet
Valinnaiset lisävarusteet	Säädettävä kourukoukku, viemärikenkä, viemärisulkija, jatkoputki
Tarvittavat työkalut	Taitettava mitta, kynä, paperi, rautasaha, pihdit, ruuvimeisseli, metallitiiviste, vatupassi, naru, valinnainen koukun taivutin
Asennustapa	Kiinnitä kourukoukut räystäslautaan, kalteva kouru, kokoa lähdöt ja päät, liitä osat, kiinnitä syöksytorvet putkisiteillä
Huolto	Puhdista kourut säännöllisesti; tarkista liitokset ja tiivisteet ajoittain
Turvallisuushuomautus	Älä koskaan käytä kulmahiomakonetta; käytä rautasahaa leikkaamiseen
Varaosien saatavuus	Kaikki osat myydään erikseen (koukut, lähdöt, päät, liitokset, putket jne.)
Korjattavuus	Modulaarinen rakenne mahdollistaa yksittäisten osien vaihtamisen
Vedenpoistovaihtoehdot	Liitä maanalaiseen viemäröintiin tai käytä kenkää maahan levitykseen tai sadevesitynnyriin keräykseen
Alkuperämaa	Ei määritelty (todennäköisesti Ruotsi tai EU)

Usein kysytyt kysymykset - 89-484 Biltema

Mikä kaltevuus kourulla tulisi olla?

Kourulla on oltava kaltevuus 3–5 mm per metri kohti syöksytorvea. Jos räystäslauta ei ole vaakasuora, kompensoi vastaavasti. Yli 10 m pitkillä kouruilla aseta syöksytorvi molempiin päihin ja korkein kohta keskelle.

Kuinka usein kourukoukut tulisi asentaa?

Kourukoukut tulisi asentaa 60 cm välein. Ensimmäisten ja viimeisten koukkujen tulisi olla noin 10 cm kourun päistä.

Kuinka säädän kourukoukun kulman?

Säädettävissä kourukoukuissa liu'uta kiinnityslevy oikeaan uraan koukussa vastaamaan katon kaltevuutta. Taivuta sitten kiinnityslevy tiukasti lukitaksesi se. Koukun etureunan tulisi olla 25–30 mm takareunan alapuolella vaakasuorassa tasossa.

Kuinka asentaa kourulähtö?

Merkitse kouru syöksytorven kohdalle. Tee kaksi vinoleikkausta rautasahalla luodaksesi noin 10 cm aukon. Taivuta reunat alas, aseta sitten kourulähtö reiän päälle niin, että koukku reuna kiinnittyy kouruun. Paina ja kiinnitä takana olevilla lukoilla.

Mitä työkaluja tarvitaan asennukseen?

Tarvitset: taitettavan mitan, kynän, paperin, rautasahan, pihdit, ruuvimeisselin, metallitiivisteen, vatupassin, narun ja valinnaisesti koukun taivuttimen. Älä koskaan käytä kulmahiomakonetta.

Kuinka koota kourunpää?

Levitä metallitiivistettä kourun sisäpuolelle. Kierrä kourunpää kouruun, työntäen sitä noin 15 mm päästä. Paina alas ja napauta paikalleen. Poista ylimääräinen tiiviste. Metallireuna voidaan napsauttaa irti lovesta haluttaessa.

Kuinka liittää kaksi kouruosaa?

Kiinnitä kouruliitoksen takareuna kourujen ympärille. Varmista hyvä kosketus, paina sitten etusolki kourun reunojen yli. Lukitse se paikalleen pienellä kielekkeellä. Liitos on koottava suoraan kourua vasten.

Kuinka liittää syöksytorvi?

Asenna putkikulma kourulähtöön. Mittaa kulmien välinen etäisyys, leikkaa väliputki noin 12 cm pidemmäksi kuin tämä etäisyys. Työnnä väliputki alempaan kulmaan ja liitä yläkulmaan. Kiinnitä sitten syöksytorvi.

Kuinka kiinnittää putkisiteet (syöksytorven kannakkeet)?

Kiinnitä putkiside seinään välittömästi valmiin kulman alapuolelle. Sijoita ne enintään 2 m välein. Käytä ruuveja puuhun, tai ruuveja ja tulppia kiveen. Myös erikoisnaula kiviseinille on saatavana. Paina side yhteen ja napauta kiilat paikalleen puupalikalla tai kumivasaralla.

Kuinka varmistaa asianmukainen vedenpoisto?

Maanalaista viemäröintiä varten asenna viemärisulkijan hylsy ja viemärisulkija, sitten jatkoputki. Pintaviemäröintiä varten asenna kenkä viemäriputkeen. Kerää sadevesi käyttämällä taitettavaa kenkää, joka on liitetty tynnyriin. Varmista, että kourun kaltevuus on oikea (3–5 mm/m).

KÄYTTÖOHJE 89-484 Biltema

Tämä opas auttaa sinua kokoamaan tuotteemme nopeasti ja vaivatta. Voit tarvita kokoamiseen seuraavia työkaluja: Taittomitta, kynä, paperia, kaarisaha, pihdit, ruuvinväännin, saumausmassaa metallilevyille sekä narua koukuntaivutin, jonka voit hankkia jälleenmyyjältä.

Lue koko asennusohje ajatuksella läpi ennen asennuksen aloittamista; monta vaihetta voi tehdä jo maassa ennen osien kiinnittämistä lopullisille paikoilleen.

HUOM! Älä koskaan käytä kulmahiomakonetta.

1. KOURUKOUKKU

Kourun kiinnittävät kourukoukut asennetaan räystääseen 60 cm välein. Ensimmäinen ja viimeinen koukku kiinnitetään 10 cm päähän kourun päistä (kuva A).

Kuva A

Kourun kaltevuus

Kourujen kaltevuuden on oltava 3–5 mm metrillä. Jos räystäät eivät ole vaakasuorassa, se on otettava huomioon kouran kaltevuutta mitattaessa (kuva B). Kourun tulee laskea syöksyputken/-putkien suuntaan. Kourukoukkujen taivutuspituutta lisätään vähitellen niin, että kouru asettuu oikeaan kaltevuuteen.

Kourukoukkujen taivutus

Ennen ensimmäisen kourukoukun taivuttamista on selvitettävä katon kaltevuus. Sen voi tehdä helposti taittomitan avulla. Aseta taittomitta avattuna katon reunan päälle. Taivuta ulkopuolelle jäävä mitanosan suoraan alaspäin (kuva B). Piirrä mitan näyttämä kulma paperille. Jatka katon kaltevuuslinjaa pystysuoran viivan toiselle puolelle (kuva C). Aseta kourukoukku paperille selkä pystysuoraa viivaa vasten.

Kuva C

Aseta koukku niin, että sen kärki on vähintään 30 mm jatketun kattolinjan alapuolella. Kohta, jossa kattolinja leikkaa koukun selkäosan, on ensimmäinen merkki, 0-piste (kuva C).

Aseta muut kourukoukut 0-pistekourukoukun viereen (kuva D). Vedä vaakasuora viiva ensimmäisen koukun 0-pisteestä viimeiseen koukkuun. Viimeisen koukun taivutuspisteen on oltava 3–5 mm x kourumetrien määrä 0-pisteviivan yläpuolella (8 metrin kourussa se on 24–40 mm 0 pisteen yläpuolella). Tähän työhön kannattaa käyttää koukuntaivutinta.

Kuva D

Kourukoukut räystäslautaan

Jos katossa on pystysuora räystäslauta, on helpointa käyttää lyhyttä eli kompaktikoukkua, joka ruuvataan suoraan lautaan (kuva E). Jos räystäslauta on kalteva, kiinnitykseen voi säädettäviä koukkuja. Ks. 9. Sää-dettävä kourukoukku.

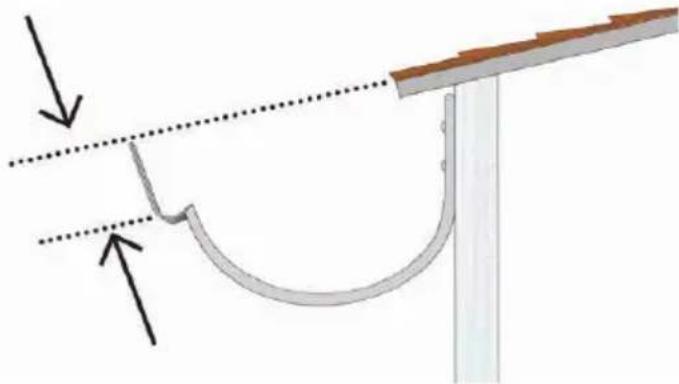

Asenna ensimmäinen koukku niin, että sen kärki on vähintään 30 mm jatketun kattolinjan alapuolella (kuva E). Kiinnitä kourukoukkuun naru ja kiinnitä sen toinen pää kohtaan, johon syöksyputki asennetaan. Käytä vesivaakaa ja varmista, että kaltevuus on 3–5 mm/metri. Asenna loput koukut narun mukaan.

Jos katto on yli 10 metriä pitkä, kourujen molempiin päihin tarvitaan syöksyputki. Tällöin kourun kor-keimman kohdan on oltava keskellä niin, että kourut laskevat syöksytorviin päin (kuva F).

2. LÄHTÖSUPPILO

Ennen kuin räystäskourun voi asentaa kourukouk- kuihin, lähtösuppilo on valmisteltava ja asennetta paikalleen jo maassa.

Merkitse, kuinka kauas kourusta syöksyputki asettuu. Sahaa kaksi viistoa leikkausta niin, että saat noin 10 cm:n aukon(Kuva G). Varmista esteetön virtaus taittamalla reunat alas(kuva H). Työnnä lähtösuppilon taivutettu reuna kourun palteeseen. Paina suppiloa kourua vasten ja kiinnitä se paikalleen takana olevalla korvakkeella (kuvat I ja J).

Päätykouru on helpoin asentaa paikalleen ennen kourun asennusta. Levitä noro metallille tarkoitettua saumausmassaa kouruun (kuva K). Käännä päätykappale kourun palteeseen ja työnnä pää noin 15 mm pähän kourun päästä. Paina sitten päätykappale kouruun ja varmista, että päätykappaleen takana oleva kannatin ohjautuu kourun takareunan alle. Kiinnitä seuraavaksi päätykappale käsin (kuva L) ja poista ylimääräinen saumausmassa. Tarpeettoman palteen voi taittaa pois (kuva M).

Aseta kouru koukkuun niin, että selkä on koukun takareunassa olevan pienen kärjen alla. Paina kouru koukkuun ja kiinnitä se taittamalla koukun etulevy koukun palteen päälle (kuva N).

Kourujen jatkaminen tehdään kiinnittämällä ensin liitoksen takareuna kourujen ympärille. Varmista, että liitoksen takareuna on kouruja kohti, kun asetat liitososan etukaaren palteen päälle ja painat sen alas. Sen jälkeen se lukitaan "kielellä" (kuva O).

On tärkeää, ettei liitosta asenneta vinoon vaan kiinnitetään kohtisuoraan kouruun nähden.

Asenna kulmaputki lähtösuppilion. Mittaa kulmaputkien päiden välinen etäisyys (kuva P). Katkaise välikappale noin 12 cm kulmaputkien välistä etäisyyttä pidemmäksi. Välikappale työnnetään alemman kulmaputken sisään ja ylemmän kulmaputken päälle. Asenna sen jälkeen syöksyputki (putken supistetta käytetään vain syöksyputkien liittämiseen toisiinsa) (kuva Q).

Syöksyputken kiinnike asennetaan seinään aivan syöksyputken taipeen alapuolelle (kuva R). Pystysuorien putkien kiinnikkeet on asennettava enintään kahden metrin välein toistensa alapuolelle. Kiinnikkeet asennetaan puuhun ruuveilla ja betoniin tai tiileen ruuveilla ja tulpilla. Kun syöksyputkien kiinnikkeet on ruuvattu seinään, syöksyputken voi asentaa paikalleen. Paina kiinnike putken ympärille ja lukitse se kiinni lukituskiilalla. Käytä kiilan asennuksessa kuminuijaa tai puunpalaa (kuva S).

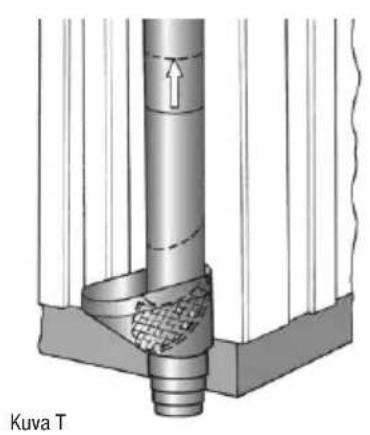

Jos syöksyputki yhdistetään maaviemäriin, se kannattaa tehdä puhdistussuppilon muhvin (1) ja puhdistussuppilon (2) kanssa. Syöksyputkessa on ulkopuolella oleva työntöputki (3), jonka voi johtaa siististi suoraan puhdistussuppiloon (kuva T). Maahan vesi ohjataan ulosheittäjällä, joka asennetaan suoraan syöksyputkeen kuva U). Jos järjestelmästä kerätään sadevettä, sitä varten voi asentaa avattavan ulosheittäjän ja esimerkiksi kaivoliittimen maaviemäriin yhteyteen (kuva V).

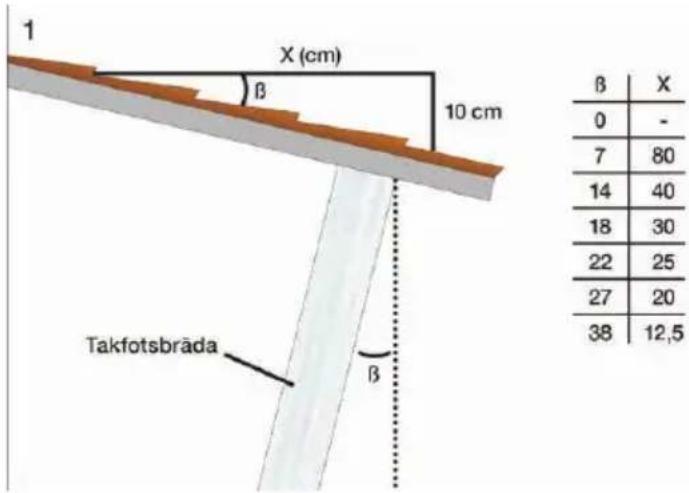

1. Selvitä katto-/räystäslaudan likimääräinen kaltevuus (esim. jos etäisyys X on 40 cm, katon kaltevuus on 14°).
2. Aseta haluttu kulma asettamalla lukituslevy oikeaan uraan koukussa.
3. Lukitse koukku haluttuun kulmaan taittamalla luk-kolevy. Paina levy alas hyvin ja käytä tarvittaessa sopivaa työkalua (esim. pihdit).
4. Asetuskulma kannattaa tarkistaa ennen muiden koukkujen asettamista. Koukun etureunan on oltava noin 25–30 mm takareunan kärjen alapuolella, mitta b.
5. Kun kaikki koukut on asennettu haluttuun kulmaan, ne ruuvataan paikalleen noin 3–5 mm/m vaakakallistuksella syöksyputkea kohti (katso myös 1. Kourukoukku).

3
