Tuotetyyppi	Kattojen vesijärjestelmä (räystäskourusarja)
Merkki	Biltema
Malli	89-498
Kourun materiaali	Metalli (todennäköisesti teräs tai alumiini)
Kourun pituus	2 metriä (tyypillinen osan pituus)
Putken halkaisija	Noin 80 mm (vakio)
Kourukoukkuväli	60 cm välein
Kourun kaltevuus	3-5 mm metriä kohti
Maksimikaton pituus yhdelle syöksytorvelle	10 metriä
Tarvittavat asennustyökalut	Taitaviivain, kynsi, rautasaha, pihdit, ruuvimeisseli, peltiliitosaine, naru, taivutusvarsi
Turvallisuushuomautus	Älä käytä kulmahiomakonetta leikkaamiseen; käytä rautasahaa
Vedenpoistovaihtoehdot	Liitä maanalainen viemäriin, maakenkä tai sadevesitynnyri
Säädettävä kourukoukku	Kyllä, kulma säädettävissä eri katon kaltevuuksille
Varaosien saatavuus	Tietyt osat saatavissa valmistajalta
Huolto	Kourujen ja syöksytorvien säännöllinen puhdistus tukkeumien estämiseksi

Usein kysytyt kysymykset - 89-498 Biltema

Mikä on suositeltu kaltevuus kourulle?

Kourulla tulee olla kaltevuus 3-5 mm metriä kohti syöksytorvea kohti.

Kuinka kaukana toisistaan kourukoukut tulisi asentaa?

Kourukoukut tulee sijoittaa 60 cm välein, ensimmäinen ja viimeinen koukku noin 10 cm päistä.

Mikä on maksimikaton pituus yhdelle syöksytorvelle?

Jos katto on pidempi kuin 10 metriä, tarvitset syöksytorven molempiin päihin ja korkeimman kohdan keskelle.

Voinko käyttää kulmahiomakonetta kourun leikkaamiseen?

Ei, älä koskaan käytä kulmahiomakonetta. Käytä rautasahaa leikkaamiseen.

Kuinka säädän kourukoukun eri katon kaltevuuksille?

Säädettävässä kourukoukussa on kiinnityslevy, joka liukuu uriin asettaakseen tarvittavan kulman. Taivuta levyä lukitaksesi sen.

Kuinka asennan kourun päätykappaleen?

Levitä tiivisteainetta kourun sisälle, kierrä päätykappale paikalleen, työnnä se noin 15 mm päästä, paina sitten alas ja napauta kädellä.

Kuinka liitän kaksi kouruosaa yhteen?

Koukista liitoksen takareuna kourujen ympärille, paina sitten etukiinnike reunan yli ja lukitse se pienellä kielekkeellä.

Mikä on oikea tapa asentaa kouru ulosotto?

Leikkaa noin 10 cm aukko vinoleikkauksilla, taivuta reunat alas, aseta ulosotto ja kiinnitä takalukoilla.

Kuinka usein minun tulisi puhdistaa kouruni?

Puhdista vähintään kahdesti vuodessa tukkeumien estämiseksi ja oikean veden virtauksen varmistamiseksi.

Mitkä työkalut sisältyvät sarjaan?

Työkaluja ei sisälly; sinun on hankittava itse: taitaviivain, kynsi, rautasaha, pihdit, ruuvimeisseli, metallitiiviste ja naru.

KÄYTTÖOHJE 89-498 Biltema

Tämä opas auttaa sinua kokoamaan tuotteemme nopeasti ja vaivatta. Voit tarvita kokoamiseen seuraavia työkaluja: Taittomitta, kynä, paperia, kaarisaha, pihdit, ruuvinväännin, saumausmassaa metallilevyille sekä narua koukuntaivutin, jonka voit hankkia jälleenmyyjältä.

Lue koko asennusohje ajatuksella läpi ennen asennuksen aloittamista; monta vaihetta voi tehdä jo maassa ennen osien kiinnittämistä lopullisille paikoilleen.

HUOM! Älä koskaan käytä kulmahiomakonetta.

1. KOURUKOUKKU

Kourun kiinnittävät kourukoukut asennetaan räystääseen 60 cm välein. Ensimmäinen ja viimeinen koukku kiinnitetään 10 cm päähän kourun päistä (kuva A).

Kuva A

Kourun kaltevuus

Kourujen kaltevuuden on oltava 3–5 mm metrillä. Jos räystäät eivät ole vaakasuorassa, se on otettava huomioon kouran kaltevuutta mitattaessa (kuva B). Kourun tulee laskea syöksyputken/-putkien suuntaan. Kourukoukkujen taivutuspituutta lisätään vähitellen niin, että kouru asettuu oikeaan kaltevuuteen.

Kourukoukkujen taivutus

Ennen ensimmäisen kourukoukun taivuttamista on selvitettävä katon kaltevuus. Sen voi tehdä helposti taittomitan avulla. Aseta taittomitta avattuna katon reunan päälle. Taivuta ulkopuolelle jäävä mitanosan suoraan alaspäin (kuva B). Piirrä mitan näyttämä kulma paperille. Jatka katon kaltevuuslinjaa pystysuoran viivan toiselle puolelle (kuva C). Aseta kourukoukku paperille selkä pystysuoraa viivaa vasten.

Kuva C

Aseta koukku niin, että sen kärki on vähintään 30 mm jatketun kattolinjan alapuolella. Kohta, jossa kattolinja leikkaa koukun selkäosan, on ensimmäinen merkki, 0-piste (kuva C).

Aseta muut kourukoukut 0-pistekourukoukun viereen (kuva D). Vedä vaakasuora viiva ensimmäisen koukun 0-pisteestä viimeiseen koukkuun. Viimeisen koukun taivutuspisteen on oltava 3–5 mm x kourumetrien määrä 0-pisteviivan yläpuolella (8 metrin kourussa se on 24–40 mm 0 pisteen yläpuolella). Tähän työhön kannattaa käyttää koukuntaivutinta.

Kuva D

Kourukoukut räystäslautaan

Jos katossa on pystysuora räystäslauta, on helpointa käyttää lyhyttä eli kompaktikoukkua, joka ruuvataan suoraan lautaan (kuva E). Jos räystäslauta on kalteva, kiinnitykseen voi säädettäviä koukkuja. Ks. 9. Sää-dettävä kourukoukku.

Asenna ensimmäinen koukku niin, että sen kärki on vähintään 30 mm jatketun kattolinjan alapuolella (kuva E). Kiinnitä kourukoukkuun naru ja kiinnitä sen toinen pää kohtaan, johon syöksyputki asennetaan. Käytä vesivaakaa ja varmista, että kaltevuus on 3–5 mm/metri. Asenna loput koukut narun mukaan.

Jos katto on yli 10 metriä pitkä, kourujen molempiin päihin tarvitaan syöksyputki. Tällöin kourun kor-keimman kohdan on oltava keskellä niin, että kourut laskevat syöksytorviin päin (kuva F).

2. LÄHTÖSUPPILO

Ennen kuin räystäskourun voi asentaa kourukouk- kuihin, lähtösuppilo on valmisteltava ja asennetta paikalleen jo maassa.

Merkitse, kuinka kauas kourusta syöksyputki asettuu. Sahaa kaksi viistoa leikkausta niin, että saat noin 10 cm:n aukon(Kuva G). Varmista esteetön virtaus taittamalla reunat alas(kuva H). Työnnä lähtösuppilon taivutettu reuna kourun palteeseen. Paina suppiloa kourua vasten ja kiinnitä se paikalleen takana olevalla korvakkeella (kuvat I ja J).

Päätykouru on helpoin asentaa paikalleen ennen kourun asennusta. Levitä noro metallille tarkoitettua saumausmassaa kouruun (kuva K). Käännä päätykappale kourun palteeseen ja työnnä pää noin 15 mm pähän kourun päästä. Paina sitten päätykappale kouruun ja varmista, että päätykappaleen takana oleva kannatin ohjautuu kourun takareunan alle. Kiinnitä seuraavaksi päätykappale käsin (kuva L) ja poista ylimääräinen saumausmassa. Tarpeettoman palteen voi taittaa pois (kuva M).

Aseta kouru koukkuun niin, että selkä on koukun takareunassa olevan pienen kärjen alla. Paina kouru koukkuun ja kiinnitä se taittamalla koukun etulevy koukun palteen päälle (kuva N).

Kourujen jatkaminen tehdään kiinnittämällä ensin liitoksen takareuna kourujen ympärille. Varmista, että liitoksen takareuna on kouruja kohti, kun asetat liitososan etukaaren palteen päälle ja painat sen alas. Sen jälkeen se lukitaan "kielellä" (kuva O).

On tärkeää, ettei liitosta asenneta vinoon vaan kiinnitetään kohtisuoraan kouruun nähden.

Asenna kulmaputki lähtösuppilion. Mittaa kulmaputkien päiden välinen etäisyys (kuva P). Katkaise välikappale noin 12 cm kulmaputkien välistä etäisyyttä pidemmäksi. Välikappale työnnetään alemman kulmaputken sisään ja ylemmän kulmaputken päälle. Asenna sen jälkeen syöksyputki (putken supistetta käytetään vain syöksyputkien liittämiseen toisiinsa) (kuva Q).

Syöksyputken kiinnike asennetaan seinään aivan syöksyputken taipeen alapuolelle (kuva R). Pystysuorien putkien kiinnikkeet on asennettava enintään kahden metrin välein toistensa alapuolelle. Kiinnikkeet asennetaan puuhun ruuveilla ja betoniin tai tiileen ruuveilla ja tulpilla. Kun syöksyputkien kiinnikkeet on ruuvattu seinään, syöksyputken voi asentaa paikalleen. Paina kiinnike putken ympärille ja lukitse se kiinni lukituskiilalla. Käytä kiilan asennuksessa kuminuijaa tai puunpalaa (kuva S).

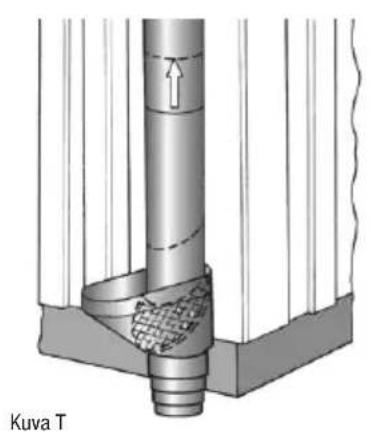

Jos syöksyputki yhdistetään maaviemäriin, se kannattaa tehdä puhdistussuppilon muhvin (1) ja puhdistussuppilon (2) kanssa. Syöksyputkessa on ulkopuolella oleva työntöputki (3), jonka voi johtaa siististi suoraan puhdistussuppiloon (kuva T). Maahan vesi ohjataan ulosheittäjällä, joka asennetaan suoraan syöksyputkeen kuva U). Jos järjestelmästä kerätään sadevettä, sitä varten voi asentaa avattavan ulosheittäjän ja esimerkiksi kaivoliittimen maaviemäriin yhteyteen (kuva V).

1. Selvitä katto-/räystäslaudan likimääräinen kaltevuus (esim. jos etäisyys X on 40 cm, katon kaltevuus on 14°).
2. Aseta haluttu kulma asettamalla lukituslevy oikeaan uraan koukussa.
3. Lukitse koukku haluttuun kulmaan taittamalla luk-kolevy. Paina levy alas hyvin ja käytä tarvittaessa sopivaa työkalua (esim. pihdit).
4. Asetuskulma kannattaa tarkistaa ennen muiden koukkujen asettamista. Koukun etureunan on oltava noin 25–30 mm takareunan kärjen alapuolella, mitta b.
5. Kun kaikki koukut on asennettu haluttuun kulmaan, ne ruuvataan paikalleen noin 3–5 mm/m vaakakallistuksella syöksyputkea kohti (katso myös 1. Kourukoukku).
