KÄYTTÖOHJE 25-987 Biltema

• Itseimevä sähköpumppu veden tai dieselöljyn pumppaukseen.
• Ei sovellu jatkuvaan käyttöön.
• Sopii pilssipumpuksi veneisiin tai dieselöljyn (viskositeetti 2\~5,35, lämpötila 37,8 °C, alhaisin leimahduspiste +55 °C) pumppaamiseen säiliöstä toiseen.
• Pumppukotelo ja muut pumppausosat pronssia; kestää lyhyen tyhjäkäynnin.
  • Tulopuolella in-line-suodatin.

TEKNISET TIEDOT

Jännite: ..... 12 V

Sulake: ..... 10 A

Virrankulutus: . . n. 6 A (kun paine on 2 baaria)

Kapasiteetti: ... 15 l/min. (kun pumppauskorkeus on 2 m)

Paine: ..... 2 baaria

Letkulitäntä: ... R 1/2" kierteet

Paino: ..... 1,5 kg

Mitat: ..... 160 x 166 x 95 mm (pxlxk)

LÄMPÖTILA JA KOSTEUS

Käyttö- ja säilytyslämpötila: ...-10 °C - +60 °C

Suhteellinen ilmankosteus: . . . enint. 90 %

Yllä mainitut lämpötilat koskevat pumpun kaikkia osia ja niitä on noudatettava. Muuten pumppu voi vahingoittua tai sen käytössä voi ilmetä teknisiä ongelmia.

TARKASTUS ENNEN KÄYTTÖÄ

Varmista aina ennen käyttöä, ettei pumppuun ole tullut mitään vaurioita kuljetuksen tai varastoinnin aikana. Puhdista tulo- ja poistokanavat huolellisesti ja poista mahdolliset pakkausmateriaalijäämät. Varmista, että veneen sähköjärjestelmän jännite vastaa pumpun teknisissä tiedoissa mainittua (12 V).

PUMPUN SIJOITUS

Pumpun voi sijoittaa ja asentaa lähes minne tahansa. Ruuvaa pumppu kiinni paikalleen. Muista asentaa myös tärinää vaimentavat kumijalat. Ne pienentävät pumpun melu- ja tärinätasoa.

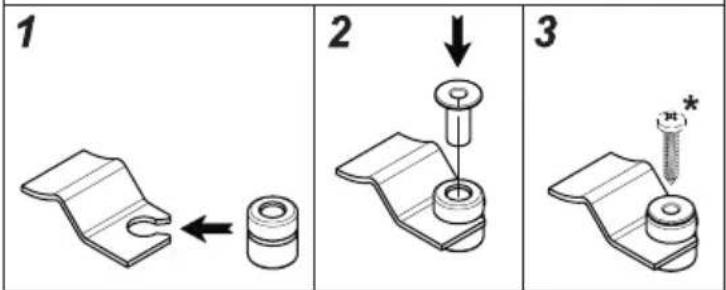

VAIMENNUSTYYNYJEN ASENTAMINEN

*Ei sisällä ruuveja

massa on helposti syttyviä huuruja tai kaasuja. Asenna pumppu paikkaan, jossa sitä on helppo tarkastaa. Pumppu on suojattu suojausluokan IP55 mukaisesti.

PUTKEN-/LETKUNLIITÄNTÄ

• Irrota ensin mahdolliset suojakannet pumpun liitännöistä.
• Laita pumppukammioon vähän vettä ennen paineletkun liittämistä, niin läpivirtaus käynnistyy helpommin.
• Asenna pumppu enintään 1,5 m pumpattavan nesteen minimirajapinnan yläpuolelle.
• Varmista, että ulostuloletku on tyhjä.
• Huolehdi siitä, että molemmat letkut ovat mahdollisimman suorassa. Jyrkät mutkat heikentävät pumppaustehoa.
• Suosittelemme, että varustat tuloliitännän suodattimella.
• Käytä sopivia letkuja ja liittimiä.

SÄHKÖLIITÄNTÄ

• Liitä pumppu suoraan veneen 12 V akkuun.
• Varusta sähköliitäntä sopivalla sulakkeella (10 A).
• Valitse käytettävä liitäntäkaapeli seuraavan kaavion perusteella (liitäntäkaapelin pituus/kaapelin poikkipinta-ala): < 5 m = 1,5 mm², 5–10 m = 2,5 mm², > 10 m = 4 mm². Liian ohut kaapeli voi aiheuttaa jännitehäviötä ja siten heikentää pumpun tehoa ja aiheuttaa kaapelien ylikuumenemisen.
• Pumpun arvokilvessä mainittu kapasiteetti (15 l/min. kun pumppauskorkeus on 2 m) pitää paikkansa, kun letkun sisähalkaisija on ∅ 13 mm.
• Liitä pumpun moottorin plusliitäntä (+) akun plusnapaan (+) ja pumpun moottorin miinusliitäntä (-) akun miinusnapaan (-). Näin pumpun moottori pyöriin oikeaan (nuolen osoittamaan) suuntaan.

PUHDISTUS JA HOITO

• Pumppu ei kaipaa erityistä huoltoa, jos käytät sitä dieselöljyn pumppaukseen. Jos et aio käyttää pumppua ainakaan kuukauteen, huuhtele se pump-paamalla sen läpi makeaa vettä, jos olet käyttänyt sitä makean veden tai suolaveden pumppaukseen, ja irrota lopuksi etulevyn ruuvit. Kun otat pumpun taas uudelleen käyttöön, käytä sitä muutaman sekunnin ajan etulevy auki ja kiristä sitten ruuvit.
• Pidä pumppu ja mahdolliset tuloliitännän suodattimet puhtaina.
• Tarkasta pumpun kunto ja puhdista suodattimet säännöllisesti.
• Tarkista pumppukammio kerran kuukaudessa ja poista sinne kertyneet lika ja vieraat esineet.
• Tarkista myös sähköliitännän kunto kuukausittain.
• Vaihda pumpun hiiliharjat 500 käyttötunnin välein.
• Vaihda pumpun kuminen siipipyörä uuteen aina uuden veneilysesongin alkaessa.
• Käytä huollon ja korjausten yhteydessä ainoastaan alkuperäisiä varaosia.

RÄJÄYTYSKUVA

Nro Kpl Nimi

1	4	Ruuvi M4 x 10
2		Etulevy
3		O-rengas
4		Tyhjäkäyntipyörä
5		Käyttöakseli
6		Tyhjäkäyntiakseli
7		Pumppukotelo
8		Kumitiiviste
9		Kuulalaakeri
10	2	Tanko
11	1	Kiila
12	1	Ankkuri
13	1	Teräskuula
14	1	Pumppukotelo, jossa magneetit
15	4	Kumijalka
16	1	Hiiliharjanpidike
17	2	Aluslaatta
18	2	Mutteri M4
19	1	Kumikansi
20	2	Letkulitäntä
21	4	O-rengas
22	1	Ulompi suodatinkotelo
23	1	Suodattimen O-rengas
24	1	Suodatinverkko
25	1	Sisempi suodatinkotelo
26	1	Nippa 3/8”

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti)
