84-0530 - Kosteudenpoistaja Biltema - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE 84-0530 Biltema

Helppokäyttöinen siirrettävä Ilmastointilaite sisäilman viilentämiseen ja kuivaamiseen. Laite soveltuu enintään 26 m² huoneisiin. Siinä on 24 tunnin ajastin, sleep-toiminto ja kolme käyttötilaa. Poistoilman lämpötilaa voi säätää välillä 16–30 °C. Mukana kaukosäädin.

MERKINNÄT

Lue tämä käyttöohje ennen käyttämistä.

Tulipalon vaara. Tuotteen asennus-, ja säilytystilan lattiapinta-alan tulee 7,2 m ^2 .

HUOM! Tulipalon vaara. Tuote

propaanikaasua R 290. Noudata sissa tarkasti valmistajan antamia ohjeita.

TEKNISET TIEDOT

Nimi: Paikallinen ilmastointi-laite

Virransyöttö....220–240 V\~50 Hz

Mitat: 370 x 690 x 350 mm

Paino: 21 kg

Viilennyskapasiteetti: .....7000 BTU/h (2,05 kW)

Kylmäaine:....R290

Nimellistehontarve: . . . . . . . . . Viilennys 2050 W

Suurin sallittu paine: .....3,8 MPa

Ilmavirtaus: ....305 m3/t

Kuivausteho:....16,8 l/vrk

EER: 2,60

Energialuokka:....A

Äänitaso: .....65 dB

Ajastus: .....24 tuntia

Sulake, sisäänrakennettu: . . . . .250 VAC/3,15 A/∅5 x 20 mm

Kaksi puhallinnopeutta

Vesisäiliön täyttymisilmoitus.

Sisältyvät varusteet: kaukosäädin, tyhjennysletku, poistoletku, ikkunasarja liukuikkunoille.

VAROITUKSET

1. Tuotteen säilytystilassa ei saa olla syttymisvaaraa, esimerkiksi avotulta, muita kaasukäyttöisiä tuotteita tms.

2. Varo, ettei mikään puhkaise tai vaurioita tuotetta.

3. Varo, ettei laitteen mikään osa vaurioidu; muista, että vuotava kylmäaine voi olla hajutonta.
4. Tutustu käyttömaassa sovelletta-viin kaasumääräyksiin.
5. Korjauksia, joihin liittyy kylmäai- neen tai sähköjärjestelmän käsit- teleminen, saa tehdä vain hyväk- sytty kylmälaiteasentaja.
6. Tuotetta saa käyttää vain hyvin tuulettuvassa tilassa, jonka koko vastaa tuotteelle ilmoitettua käyt-töalaa.
7. Tuote on säilytettävä mekaanisilta vaurioilta suojattuna.
8. Tuotteen sisäänotto- ja ulostulo-aukkoja ei saa koskaan peittää.
9. Tuote sisältää kylmäainetta R290; vuototilanteessa laite on irrotettava virtalähteestä ja toimitettava korjattavaksi.

TURVALLISUUSMÄÄRÄYKSET

1. Lue aina käyttöohje ennen käyttöä ja säästä se tulevaa tarvetta varten.
2. Tuote on tarkoitettu vain kotikäyt-töön.
3. Vain sisäkäyttöön.
4. Tuotetta ei saa muuntaa tai muuttaa.
5. Tarkasta, että tuote on ehjä. Älä koskaan käytä tuotetta, mikäli jokin osa on vioittunut. Vioittunut

sähköjohto on vaihdatettava am- mattitaitoisella sähköasentajalla.

1. Varmista, että sähköverkon jän-nite ja taajuus vastaavat tuotteen tyyppikilven merkintöjä.
2. Tuote on asennettava ohjeiden ja sovellettavien määräysten mukaan.
3. Aseta tuote vaakasuoralle ja va- kaalle alustalle.
4. Älä koskaan sijoita raskaita esi- neitä tuotteen päälle äläkä istu tai seiso sen päällä.
5. Irrota pistoke pistorasiasta välittö-mästi, mikäli laite alkaa toimia epä-normaalisti tai tunnet savun hajua.
6. Älä käsittele tuotetta, johtoa tai pistoketta märin käsin.
7. Tuotetta ei saa altistaa kosteudelle, kondensoituvalle vedelle, vesiroiskeille tai vastaaville.
8. Älä koskaan upota tuotetta veteen tai muuhun nesteeseen; älä huuhte-le tuotetta juoksevan veden alla.
9. Älä aseta tuotetta paikkaan, jos- ta se voi pudota veteen.
10. Älä aseta maljakoita tai muita vesiastioita tuotteen päälle tai sen lähelle. Jos tuotteeseen roiskuu nestettä, se on irrotettava heti sähköverkosta.
11. Älä koskaan sijoita raskaita esi- neitä tuotteen päälle äläkä istu tai seiso sen päällä.
12. Tuotetta ei saa altistaa auringon-paisteelle tai voimakkaalle kuu-muudelle.

13. Älä koskaan käytä tuotetta ben- siinin tai muun herkästi syttyvän nesteen lähellä.

14. Katkaise tuotteesta virta ennen pistokkeen irrottamista pistorasiasta.

15. Irrota pistoke pistorasiasta, kun tuotetta ei käytetä sekä ennen puhdistamista ja kunnossapitotoimia.
16. Pidä pieniä lapsia silmällä niin, ett-eivät he pääse leikkimään tuotteella.
17. Vähintään 8-vuotiaat lapset ja fyysisesti tai henkisesti rajoittuneet tai kokemattomat henkilöt voivat käyttää tätä tuotetta, jos heitä valvotaan tai heitä on opastettu käyttämään tuotetta turvallisesti ja he ymmärtävät käyttämiseen liittyvät vaarat. Lapset eivät saa leikkiä tuotteella. Lapset eivät saa puhdistaa laitetta eivätkä he saa tehdä laitteen huoltotoimenpiteitä ilman valvontaa.
18. Pidä kiinni pistokkeesta, kun irrotat sähköjohdon pistorasiasta. Älä koskaan vedä johdosta.
19. Älä työnnä mitään siipipyörän väliin.
20. Kaikki korjaukset on annettava ammattitaitoisen, vain alkuperäisiä varaosia käyttävän henkilöstön tehtäväksi.
21. Kuljeta tuotetta aina pystyssä.
22. Paina hallintapainikkeita aina vain sormillasi.
23. Älä suihkuta tuotteen pinnalle torjunta-aineita, maalia tai vastaavia aineita, sillä ne voivat vaurioittaa muovia tai sähkökomponentteja.
24. Vältä ylikuormitusta. Älä yhdistä muita tuotteita samaan sähköpiiriin.
25. Tuotetta ei saa peittää!

TUOTTEEN OSAT

1. Kahva
2. Ohjauspaneeli
3. Puhallusnopeuden säädin
4. Pyörä
5. Poistoliitäntä
6. Ilmanotto
7. Tyhjennysliitäntä
8. Kauko-ohjain
9. Poistoletku
10. Ikkunasarja (vain liukuikkunoille)

SIJOITTAMINEN JA KOKOAMINEN

Huomioitavaa

• Tuotteen lähellä on oltava seinäpistorasia.
• Tuote on sijoitettava pystyasentoon.
• Varmista, että ilman otto- ja puhalluspuolella on vapaata tilaa.

Sijoita tuote tasaiselle alustalle vähintään 50 cm päähän lähimmästä seinästä tai esineestä.

POISTOLETKUN ASENTAMINEN

Asenna poistoletku tuotteen takana olevaan poistoliitäntään.

Sijoita poistoletku mahdollisimman suoraan, ja ohjaa se seinässä olevan aukon, oven tai ikkunan kautta ulos. Tarvittavat toimenpiteet kuuluvat asiakkaalle.

Poistoletkua ei saa vaihtaa tai jatkaa. Letkun maksimipituus on ulosvedettynä 1,5 m.

Laitteen mukana toimitettu ikkunasarja sopii useimpiin liukuikkunoihin, jotka avautuvat vaaka- tai pystysuunnassa. Asennus voi vaatia erityistoimenpiteitä.

Jos tuotetta käytetään ilmankuivaimena, tyhjennysletku on asennettava.

1. Kierrä tyhjennysaukon kansi pois.
2. Ota tulppa pois tyhjennysaukosta. Säilytä se tulevaa tarvetta varten.
3. Vie letku kannen läpi.
4. Sijoita letkussa oleva tiiviste tyhjennysaukon tiivistettä vasten ja kierrä kansi kiinni.

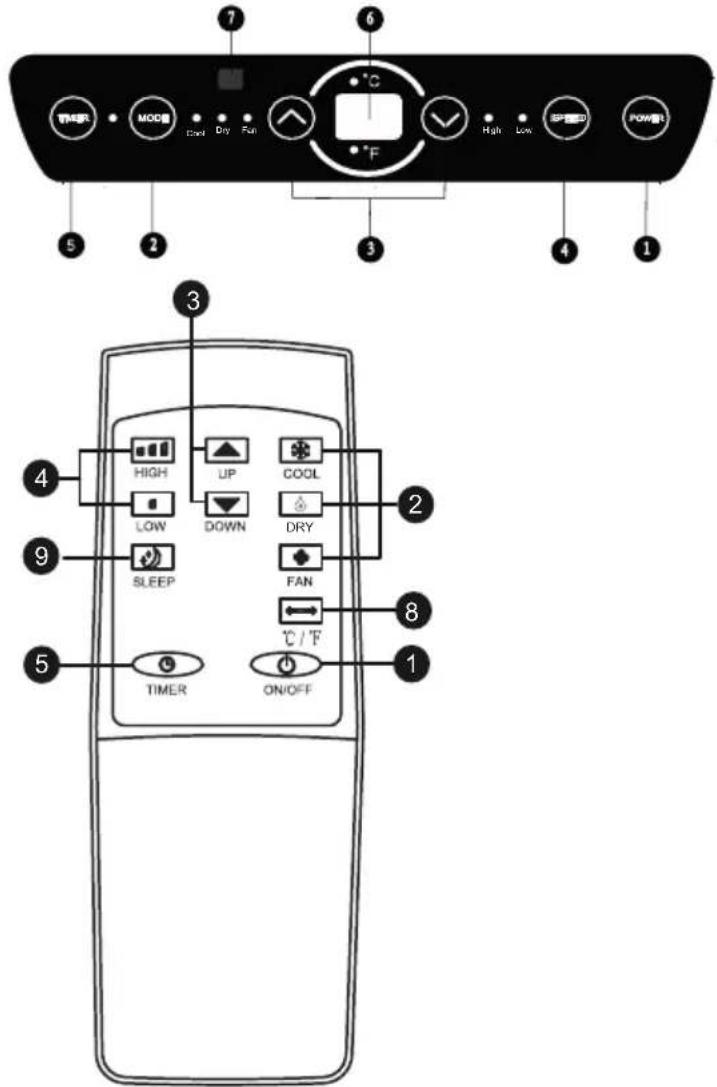

OHJAUSPANEELI JA KAUKOSÄÄDIN

1. Power Tuotteen käynnistys/sammutus. Kun tuote käynnistetään, oletuksena on viilennys hitaalla puhallinnopeudella.
2. MODE Painaminen vaihtaa tilojen viilennys, kuivaus ja puhallin.
3. DOWN/UP Viilennystilassa - suurentaa/pienentää lämpötila-asetusta.
   Ajastus – ajan asetus.
   Painikkeiden painaminen yhtä aikaa vaihtaa lämpö- tilayksikköä F/C.
4. SPEED Puhallinnopeuden valitseminen – suuri tai pieni nopeus
5. TIMER Automaattisen käynnistys-/sammutusajan asetus, 1–24 tuntia.
6. Näyttö Näyttää asetetun ajan tai lämpötilan.

7. Kaukosäätimen signaalin vastaanotin.

8. Lämpötila-asteiden vaihtaminen, C°-/F°.

9. SLEEP Toimintoa voi käyttää viilennystilassa. Tuote toimii aktiivisella puhallinnopeudella 30 minuuttia ja vähentää sitten nopeutta vähitellen.

KÄYTTÖTOIMINNOT

Viilennys

Tuote käynnistyy automaattisesti viilennystilassa ja pienellä puhallinnopeudella. Lämpötila-asetuksena on 22 °C.

1. Paina ohjauspaneelin MODE-painiketta ja valitse viilennys (COOL-merkkivalo syttyy).
2. Aseta haluttu lämpötila UP- tai DOWN-painikkeella väliltä 16–30 °C.
3. Valitse nopea tai hidas puhallinnopeus painamalla SPEED-painiketta.

Siipipyörä

1. Valitse puhallustoiminto painamalla ohjauspaneelin MODE- tai kaukosäätimen FAN-painiketta (FAN-merkkivalo syttyy).
2. Valitse nopea tai hidas puhallinnopeus painamalla SPEED-painiketta.

Tässä toimintatilassa ei voi käyttää lämpötila- tai sleep-toimintoa.

Ilmankuivaus

Valitse puhallustoiminto painamalla ohjauspaneelin MODE- tai kaukosäätimen DRY-painiketta (DRY-merk-kivalo syttyy).

Kierrä suojakorkki pois ja asenna letku reikään. Vie letkun toinen pää säiliöön.

Mikäli ilmankuivaus käynnistetään, kun huoneen lämpötila on 17 °C tai enemmän, kompressori käynnistyy. Mikäli huoneen lämpötila on alle 15 °C, kompressori sammuu. Lämpötilan noustessa kompressori käynnistyy 3 minuutin kuluttua siitä, kun lämpötila ylittää 15 °C.

Ilmankuivaustilan puhallinnopeudeksi on asetettu pieni nopeus, eikä asetusta voi muuttaa. Myöskään kuivaustilan lämpötilaa ei voi säätää. Lisäksi laitteen poistoletku on otettava pois.

Ajastus

Aseta aloitusaika painamalla valmiustilassa painiketta TIMER. Ajastustoiminnon merkkivalo syttyy. Aseta aika painamalla pitkään painiketta ▲ tai ▼.

Kun laite on käynnissä, voit asettaa sammutusajan painamalla TIMER-painiketta. Ajastustoiminnon merkkivalo syttyy. Aseta aika painamalla pitkään painiketta ▲ tai ▼.

KUIVAUSMENETELMÄ

Tuotteessa on automaattinen vedenhöyrystysjärjestelmä. Tehokkaamman viilennyksen ja pienemmän energiankulutuksen vuoksi kondensaattori jäähdytetään kiertävän lauhdeveden avulla.

Mikäli sisällä oleva säiliö on täynnä vettä, näytöllä näkyy FL ja kompressori sammuu automaattisesti. Sammutuksen jälkeen: tyhjennä vesi avaamalla ilmastointilaiteen takana olevaa tyhjennystulppaa. Kun vesisäiliö on tyhjä, kierrä tyhjennystulppa kiinni; sen jälkeen ilmastointilaitteen voi käynnistää uudelleen.

KUNNOSSAPITO

HUOM: Vedä pistoke aina pistorasiasta, ennen kuin aloitat tuotteen puhdistuksen tai kunnossapidon.

PUHDISTUS

Pyyhi tuote puhtaaksi kevyesti kostutetulla liinalla. Älä koskaan käytä minkääntyyppisiä kemikaaleja, kuten bensiiniä tai alkoholia. Ne pilaavat tuotteen pinnan tai toiminnan.

Älä koskaan roiskuta vettä tai muuta nestettä tuotteen päälle.

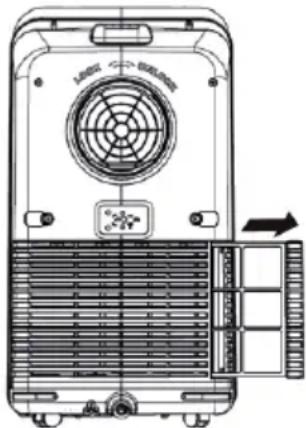

Suodattimet

Puhdista suodattimet joka toinen viikko. Suodattimien tukkeutuminen heikentää laitteen toimintaa.

1. Vedä tulopuolen ritilä ulos ja ota suodatin pois molemmilta puolilta.
2. Puhdista suodattimet lämpimällä vedellä, jossa on tilkka mietoa astianpesuainetta. Anna suodattimien kuivua hyvin, älä kuivata auringonpaisteessa.

HUOM: Älä koskaan käytä tuotetta, jos säiliön suodattimia ei ole asennettu oikein.

Jos tuotetta ei aiota käyttää pitkään aikaan, sille on tehtävä seuraavat toimenpiteet ennen säilytykseen siirtämistä.

1. Vedä tyhjennysletku ulos.
2. Anna tuotteen käydä Puhallin-tilassa 2 tunnin ajan niin, että sen sisäosat kuivuvat.
3. Katkaise virta ja vedä pistoke pistorasiasta.

4. Puhdista ja kuivaa suodattimet. Aseta suodattimet takaisin tuotteeseen.

5. Vedä poistoletku ulos.

6. Säilytä se kuivassa paikassa.

NÄYTÖN VIRHEKOODIT

E1 Vika käämin lämpö tila-anturissa.
E2 Vika sisälämpötilan anturissa.
E4 Jäätymisenestosuojaus: Käämin lämpö tila on liian alhainen ja koko ilmastointilaite on sammutettu. Suojaus päättyy, kun lämpötila ylittää 8 °C ja laite jatkaa edellisestä toimintatilasta.

VIANMÄÄRITYS

VIKA MAHDOLLI-NEN SYY		TOIMENPIDE
Tuote ei käyn-nisty	Sammutettu Käynnistä tuote
Water-full merk-kivalo palaa	Tyhjennä vesisäiliö
	Time Off-toiminto on käytössä	Käynnistyy automaat-tisesti 3 minuutin kuluttua.
Tuote käynnistyy uudelleen usein	Tuote on suo-rassa auringon-paisteessa	Siirrä tuote varjoon
	Ovi tai ik-kuna on auki; huoneessa liian monta läm-mönlähdettä	Sulje ovi/ikkuna, poista lämmönläh-teet.
	Suodattimet ovat tukossa	Puhdista tai vaihda suodatin
	Ilmanotto-/il-manpoistoauk-ko on tukossa	Poista tukos
Kova ääni Tuote ei ole suorassa		Aseta tuote vaaka-suoralle ja vakaalle alustalle.
Kompressori ei käy	Suojaus toiminto on käytössä	Odota 3 minuuttia ja yritä käynnistää uudelleen.

ELEKTRONIIKKAJÄTE

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti).
