KÄYTTÖOHJE 46-3355 Biltema

Lue käyttöohje ennen tuotteen asentamista ja käyttämistä, ja säästä se tulevaa tarvetta varten.

Kiinnitä erityistä huomiota turvallisuusmääräyksiin ja varoituksiin.

2. TEKNISET TIEDOT

TUOTE 46-3355 46-3356 46-3357

Valovirta (lm)	700	2100	3500
Teho (W) 10 30 50
Energiatehok-kuusluokka	A A A
Jännite (V) 230 230 230
Käyttöikä (h)	25 000	25 000	25 000
Värilämpötila (K)	3000	3000	3000
Himmennet-tävä	Nej	Nej	Nej
Mitat (mm)	134 x 90 x 41 mm	196 x 142 x 45 mm	236 x 165 x 48 mm
Sirontakulma	110°	110°	110°
Värintoistokyky (Ra)	≥80	≥80	≥80
IP-luokka	IP44	IP44	IP44
Ympäristön lämpötila	-20 - +40°C	-20 - +40°C	-20 - +40°C
Paino	538 g	935 g	1201 g
Kaapeli	1,5 m	1,5 m	1,5 m
Anturi PIR	PIR	PIR
Ulkokäyttöön	Kyllä Kyllä	Kyllä

• Liiketunnistin (PIR)*

• Tunnistuskulma: 90°
• Tunnistusetäisyys: 4-7 m (< 24° C).
• Valaisuaika: 140 s ±20 s
• Liikenopeus, herkkyys: 0,6 – 1,5 m/s.
• 25 ± 10 lux

3. KÄYTTÖTARKOITUS

Tuote on suunniteltu automaattiseksi liikkeen tunnistavaksi valaisimeksi esimerkiksi autotalliteille, sisäänkäynteihin, pysäköintipaikoille ja muille ulko- ja sisäalueille. HUOM! LED-valonlähdettä ei voi vaihtaa. Mikäli se vioittuu, koko valaisin on vaihdettava.

4. MERKINNÄT

Tuotteessa ja pakkauksessa esiintyvien merkkien selitykset:

Lamppua ei voi himmentää.

5. TURVALLISUUS

VAROITUS! Lue aina turvallisuusmääräykset ennen käyttöä.

5.1 Turvallisuusmääräykset

• Älä koskaan katso suoraan valonlähteeseen.
• Älä koskaan ota suojalasia pois, kun valaisin on sytytetty.
• Rikkoutunut suojalasi on vaihdettava välittömästi. Käytä alkuperäisiä osia.
• Lamppuun ei saa tehdä muutoksia.
• Tarkasta, että tuote on ehjä. Älä koskaan käytä tuotetta, mikäli jokin osa on vioittunut. Vioittunut sähköjohto on vaihdatettava ammattitaitoisella sähköasentajalla.
• Älä koskaan upota tuotetta veteen tai muuhun nesteeseen, äläkä huuhtele sitä juoksevan veden alla.
• Älä peitä lamppua käytön aikana.
• Vähintään 8-vuotiaat lapset ja fyysisesti tai henki- sesti rajoittuneet tai kokemattomat henkilöt voivat käyttää tätä tuotetta, jos heitä valvotaan tai heitä on opastettu käyttämään tuotetta turvallisesti ja he ymmärtävät käyttämiseen liittyvät vaarat. Tuot- teella ei saa leikkiä. Lapset eivät saa puhdistaa tai huoltaa tuotetta ilman valvontaa.

6. KOKOAMINEN

6.1 Pakkauksesta purkaminen

VAROITUS! Pakkausmateriaalit voivat olla vaarallisia lapsille.

Siirrä pakkaus syrjään avaamisen jälkeen ja toimita se kierrätykseen. Tarkasta, että kaikki osat ovat mukana ja ehjiä.

6.2 LED-valonheittimen asentaminen

VAROITUS! Älä käytä lamppua, mikäli se on vaurioitunut.

• Älä asenna valaisinta paikkaan, jossa esiintyy tavanomaista enemmän tärinää.
• Valaisin tulee asentaa seinään sen mukana toimitetun pidikkeen avulla.
• Valaisin tulee sijoittaa alla olevassa kuvassa esitetyllä tavalla (kuva 1).
• Älä asenna valaisinta yli 3 metrin korkeuteen maanpinnasta.

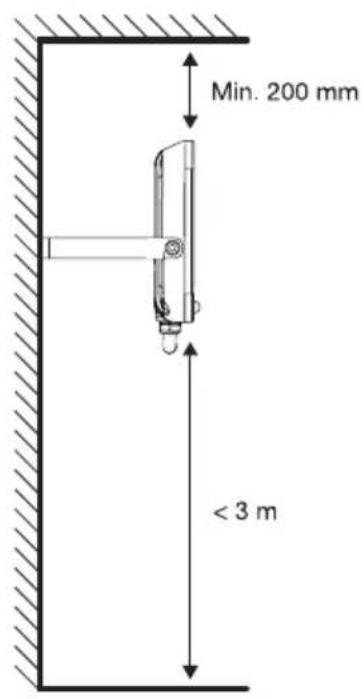

Kuva 1: Asennusohjeet

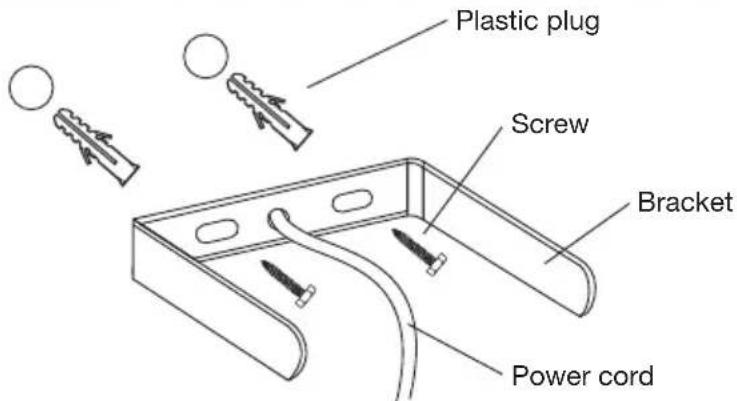

Kuva 2: Pidikkeen asentaminen

6.3 Asentaminen ja kytkeminen

1. Irrota valaisimen kiinnike. Merkitse porattavien reikien paikat seinään käyttämällä kiinnikettä mallina. Poraa reiät ja asenna tulpat. Kiinnitä pidike seinään sopivilla ruuveilla (eivät sisälly toimitukseen). (Ks. kuva 2)

2. Liitä virtajohto maadoitettuun pistorasiaan.

7. K ÄYTTÖ

Tunnistimen maksimietäisyys: 7 m. Havaintokulma: 90°

HUOM! Älä yritä irrottaa infrapunatunnistimen linssin suojusta. Muutoin tunnistin vaurioituu ja takuu rau- keaa.

8. HUOLTAMINEN

VAROITUS! Virta on katkaistava ennen huoltotoimen-piteitä.

8.1 LED-lamppu

HUOM! Valonheittimen valonlähdettä ei voi vaihtaa.

8.2 Puhdistaminen

• Pyyhi tuotteen ulkopinnat kevyesti kostutetulla liinalla.
• Älä käytä voimakkaita puhdistusaineita.

9. VIANMÄÄRITYS

Valonheitin voi syttyä vahingossa seuraavista syistä:

• Poistoventtiileistä tulee höyryjä tai lämmintä ilmaa, esim. pesutuvasta.
• Autojen moottorit luovuttavat lämpöä.
• Pensaat ja puut vaikuttavat lämpötilaan.
• Valaisin on asennettu räystään tai puun alle.
• Sähkömagneettiset häiriöt vaikuttavat valaisimeen.

Jos valonheitin ei toimi, syy voi olla jokin seuraavista:

• Sulake on lauennut.
• Valaisin on asennettu niin, että liikkeet jäävät anturin tunnistusalueen ulkopuolelle.

Jos anturi toimii rajoitetusti, syynä voi olla:

- Tunnistettavan kohteen lämpötila on sama tai melkein sama kuin ympäristön lämpötila.

10. YMPÄRISTÖ

Käytetyt sähkö- ja elektroniikkatuotteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Enligt direktiv 2012/19/EU och 2006/66/EC).
