KÄYTTÖOHJE 37-914 Biltema

Tämä apukäynnistin on tarkoitettu automoottoreiden käynnistämiseen ulkona. Käynnistykseen ei tarvita toista ajoneuvoa eikä 230 V -pistorasiaa.

TEKNISET TIEDOT

Akkutyyppi:....Ladattava Li-ion-poly- meeri-akku

Akkukennojen määrä .....4

Akun kapasiteetti: .....14,8 Ah

Maks. virta: .....1200 A

Käynnistysvirta (nim/maks): . . .600/1200 A

Valot: .....LED

Jännite, apukäynnistin: .....12 V---

USB A 3.0-lähdöt: .....2 kpl 5 V/3 A, 9 V/2 A, 12 V/1,5 A

USB C-tulot/lähdöt: .....5 V /3 A, 9 V /3 A, 12 V---/2 A, 15 V/- 2 A, 20 V---/1.5 A

Savukkeensytytinliitäntä: .....15 V---/10 A

Ympäristölämpötila: .....-20 - +55 °C

Säilytyslämpötila: .....0 - +40 °C

Latauskaapeli: .....USB C -kaapeli (lataussovite ei sisälly)

Pituus:....180 mm

Leveys: 95 mm

Paksuus:....41 mm

Johdon pituus: ....300 mm

Paino: 960 g

MERKINNÄT

Lue käyttöohje ennen käyttämistä.

YLEISET TURVALLISUUSOHJEET

• Lue aina käyttöohje ennen tuotteen käyttöönottoa, ja säilytä se tulevaa tarvetta varten
• Suojaa tuote sateelta ja kosteudelta.
• Tuotetta saa käyttää ainoastaan käyttöohjeessa annettujen ohjeiden mukaan.
• Älä pudota tai aseta tuotteen päälle mitään raskasta, ja suojaa se iskuilta ja kolhuilta.
• Älä säilytä tuotetta korkeissa/matalissa lämpöti-loissa.
• Tuotetta ei ole tarkoitettu lasten käyttöön ilman aikuisten valvontaa.
• Älä peitä tuotetta lataamisen aikana. Ylikuumentumisvaara.

• Lataa tuote paikassa, jossa ilma vaihtuu hyvin.

• Tuotetta saa käyttää vain ilmoitettuun käyttötarkoitukseen.

• Älä koskaan sijoita tuotetta kuumalle pinnalle tai avotulen läheisyyteen.
• Tuotetta ei saa muuntaa tai muuttaa.
• Tarkasta, että tuote on ehjä. Älä koskaan käytä tuotetta, mikäli jokin osa on vioittunut.
• Älä koskaan käytä tuotetta syttyvien kaasujen tai materiaalien lähellä.
• Kun tuotetta ei käytetä, se on säilytettävä kuivassa tilassa poissa lasten ulottuvilta.

ERITYISET TURVALLISUUSOHJEET

VAROITUS: Älä koskaan avaa apukäynnistimen kantta: tuotteen sisällä oleva korkea jännite on hengenvaarallinen.

VAROITUS: Akkuja käsiteltäessä kannattaa käyttää aina suojalaseja ja suojavaatteita.

- Auton valmistajan antamia lataamisohjeita on noudatettava huolellisesti, sillä muuten auton sähköjärjestelmä voi vaurioitua. Myös akun valmistajan ohjeita on noudatettava.

• Varmista, että punaiset ja mustat liittimet eivät kosketa toisiaan. Kipinän ja räjähdyksen vaara.

• Tuotteen saa yhdistää vain 12 voltin sähköjärjestelmällä varustettuihin ajoneuvoihin.

• Apukäynnistin on tarkoitettu vain hätätapauksiin. Sillä ei saa korvata auton akkua.

• Älä yhdistä tuotetta akkuun moottorin ollessa käynnissä.
• Varmista, että liittimet on kytketty ajoneuvoon ja akkuun oikein. Virheellinen kytkentä voi aiheuttaa kipinöitä, räjähdyksen tai apukäynnistimen vauri-oitumisen.
• Älä koskaan käytä tuotetta yksin. Varmista, että lähellä on joku, joka voi auttaa hätätilanteessa.
• Tarkista, että akun navat ja kaapeleiden liittimet ovat puhtaat.
• Älä yritä käynnistää ajoneuvoa, jos akku on vaurioitunut tai jäätynyt. Jos akkuhappo on jäätynyt, ota akku sisätiloihin sulamaan ennen lataamista.

OSAT

1. Käynnistyskaapeleiden liitäntä
2. Liitin savukkeensytytinliitäntään (10)
3. 2 x USB A 3.0 -lähtö
4. USB C -tulo/-lähtö (latausta varten)
5. Taskulamppu
6. Virtakatkaisin
7. LCD
8. Käynnistyskaapelit
9. Latauskaapeli
10. Savukkeensytytinliitäntä

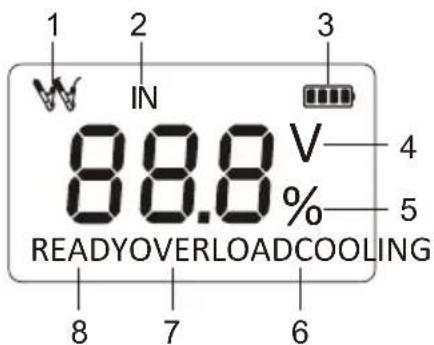

NÄYTTÖ

1. Osoittaa, että Override-toiminto on käyttövalmis.
2. Osoittaa, että apukäynnistintä ladataan.
3. Latauksen merkkivalot, vaeltaa latauksen aikana ja alkaa palaa, kun apukäynnistin on ladattu täyteen.
4. Auton akun jännite
5. Auton akun kapasiteetti, %.
6. COOLING - Jäähdytystoiminto on käynnissä. Näkyy yleensä käynnistysyritysten välillä. Apukäynnistimen on jäähdyttävä 30 s jokaisen käynnistysyrityksen jälkeen ja 10 min aina 5 aloitusyrityksen jälkeen.
7. OVERLOAD - käynnistysapu on ylikuormittunut.
8. READY - apukäynnistin on käyttövalmis.

APUKÄYNNISTIMEN LATAAMINEN

1. Liitä latauskaapeli (9) apukäynnistimen (4) USB C -tuloon.
2. Yhdistä latauskaapelin (9) USB A -liitin latausso-vitteeseen, 5 V/2 A, (ei sisälly).
3. Liitä lataussovite pistorasiaan.
4. Kun jännite on kytkettynä, näytöllä näkyy IN (2) ja akun merkkivalo vaeltaa ja syttyy sitten, kun apukäynnistin on ladattu täyteen (3).

VAROITUS: Apukäynnistintä EI SAA käyttää latauksen aikana.

VAROITUS: ÄLÄ KOSKAAN lataa apukäynnistintä alle 0 °C:n lämpötilassa.

Latausaika

LATAUSSUHDE LATAUSAIKA
5 V--- / 1 A 13 tuntia
5 V--- / 2 A 7 tuntia
5 V--- / 3 A 5 tuntia
9 V--- / 3 A 3 tuntia
12 V--- / 2 A 3 tuntia
20 V--- / 1,5 A 2,5 tuntia

APUKÄYNNISTIMEN KÄYTTÄMINEN

Akun varaustaso

Tarkista apukäynnistimen akun tila painamalla vir- tapainiketta (6) 2 sekunnin ajan. Akun varauksen on oltava yli 50 %, jotta apukäynnistintä voi käyttää.

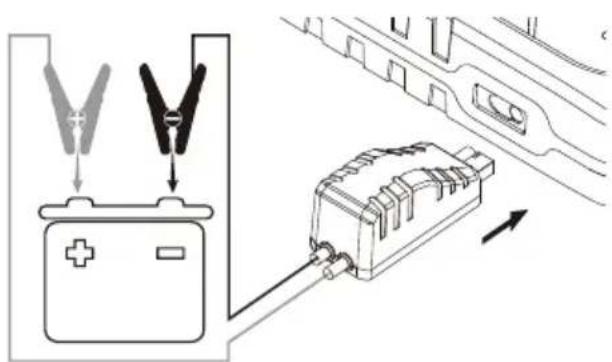

Käynnistyskaapeleiden liittäminen

Vaaran välttämiseksi käynnistyskaapelit on liitettävä seuraavien ohjeiden mukaan:

1. Liitä käynnistyskaapelit (8) apukäynnistimeen. Varmista, että liitin on liitetty hyvin.
2. Yhdistä punainen (+) liitin akun plus-napaan (+).
3. Liitä musta (-) liitin maahan, esim. ajoneuvon run- koon tai akun (-)-liittimeen.

Apukäynnistimen käynnistäminen

Kun käynnistinkaapelit on kytketty, näytössä näkyy READY. Nyt auton voi käynnistää.

Kun moottori on käynnistynyt: irrota käynnistyskaa-pelit apukäynnistimestä ja sen jälkeen liittimet akusta.

Toiminolla poistetaan suojaus, jonka avulla apukäynnistin varmistaa virtalähteen turvallisuuden. Sitä voi käyttää esim. silloin, kun auton akun jännite on liian alhainen.

HUOM: Voi olla, että auton akku on niin huonossa kunnossa, ettei tämäkään toiminto voi käynnistää autoa.

1. Liitä käynnistyskaapelit apukäynnistimeen.

1. Liitä liittimet auton akkuun oikein.

1. Ota OVERRIDE-toiminto käyttöön painamalla virtapainiketta 3 sekuntia. Näytössä näkyy nyt seuraavaa.

1. Käynnistä auto. Jos auto ei käynnisty 30 sekunnin kuluessa, toiminto kytkeytyy pois päältä.

KÄYTTÖ POWER BANK -VIRTALÄHTEENÄ

1. Aloita käyttö painamalla virtapainiketta (6) 3 sekuntia.
2. Liitä USB A -kaapeli apukäynnistimen (3) lähtöliitäntään.
3. USB A -lähtö sammuu automaattisesti, kun liitetty laite on ladattu täyteen.
4. Irrota kaapeli apukäynnistimestä.

Apukäynnistin tukee Quick Charge™ -pikalatausta. Toimintoa käytetään automaattisesti, jos liitetty kaapeli ja laite tukevat toimintoa.

HUOM: Tätä liitäntää ei voi käyttää lataamiseen.

Tähän liitäntään (2) voi liittää vain mukana tulevan savukkeensytytinliitännän.

1. Yhdistä savukkeensytytinliitäntä (10) liitäntään (2).
2. Liitä laite, jossa on savukkeensytytinliitin.
3. Aloita käyttö painamalla virtapainiketta (6) 3 s.

KÄYTTÖ TASKULAMPPUNA

1. Aloita käyttö painamalla virtapainiketta (6) 3 sekuntia.
2. Virtakatkaisimen (6) 1. painallus: valo palaa tasai- sesti.
   Virtakatkaisimen (6) 2. painallus: SOS.
   Virtakatkaisimen (6) 3. painallus: valo sammuu

APUKÄYNNISTIMEN SAMMUTTAMINEN

Apukäynnistin sammuu automaattisesti, kun se on ollut käyttämättä 2 minuuttia.

Vaihtoehtoisesti sen voi sammuttaa painamalla virtakatkaisinta 3 sekunnin ajan.

VIANMÄÄRITYS

Näytössä näytettävien virhekoodien selitys.

F1. Sisäinen vika - älä käytä tuotetta.
F2. Sisäinen vika - älä käytä tuotetta.
F3. Liian alhainen ympäristölämpötila. Käytä tuotetta lämpimämmässä paikassa.
F4. Tarkista, että lataussovite (ei sisälly) tuottaa 5 V/1 A. Kyllä - sisäinen vika älä käytä tuotetta. Ei - vaihda lataussovite.

SÄILY TYS

Apukäynnistintä on säilytettävä kuivana ja huoneenlämmössä.

ELEKTRONIIKKAJÄTE

Käytetyt sähkö- ja elektroniikkatuotteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivit 2012/19/EU ja 2006/66/EY.)

Tuotteessa on litiumioniparisto. Akkua ei saa niellä, avata, murtaa, polttaa eikä altistaa korkeille lämpötiloille.

Sisäänrakennettu akku

Tuote sisältää direktiivin 2006/66/EY mukaisen kiinteän akun, jota ei saa hävittää yhdyskuntajätteen joukossa. Hävitettävä tuote on toimitettava kierrätysasemalle tai huoltopisteeseen.

Noudata paikallisia määräyksiä. Älä koskaan hävitä tuotetta tai ladattavia akkuja yhdyskuntajätteen mukana. Hävittämällä tuotteet oikein ehkäiset haittavaikutuksia ympäristölle ja terveydelle.

Ladattavan akun poistaminen tuotteesta.

HUOM! Ladattavan akun saa poistaa vain ammatti-asentaja.

Ota ladattava akku pois vain, kun tuote hävitetään.

Tuote ei saa olla kytkettynä virtalähteeseen, kun akku poistetaan, ja akun pitää olla täysin tyhjä.

Tuotteen sisällä voi olla teräviä osia.

1

1. Avaa pohjassa olevat ruuvit.
2. Kierrä piirilevy irti.
3. Irrota akun liitin.
4. Ota akku pois.
