KÄYTTÖOHJE 46-843 Biltema

Lue käyttöohje ennen tuotteen asentamista ja

käyttämistä, ja säästä se tulevaa tarvetta varten.

Kiinnitä erityistä huomiota turvallisuusmääräyksiin ja varoituksiin.

MERKINNÄT

Mukana ohjekirja, joka tulee lukea ennen öä ja säästää tulevaa tarvetta varten.

Jos suojalasi on rikkoutunut, sillä

TEKNISET TIEDOT

46-841 46-842 46-843 46-844
Syöttöjännite: 220-240 V AC 220-240 V AC 220-240 V AC 220-240 V AC
Teho: 10 W 20 W 30 W 50 W
Valovirta:	720 lm	1550 lm	2400 lm	4000 lm
Värilämpötila:	4000 K	4000 K	4000 K	4000 K
Tehokerroin:	>0,9	>0,9	>0,9	>0,9
Käyttöikä:	25000 tuntia	25000 tuntia	25000 tuntia	25000 tuntia
Kotelointiluokka:	IP44	IP44	IP44	IP44
Suojausluokka:	I	I	I	I
Värintoistokyky:	>80 Ra	>80 Ra	>80 Ra	>80 Ra
Valaisukulma:	105 astetta	105 astetta	105 astetta	105 astetta
Pituus:	104 mm	130 mm	153 mm	185 mm
Leveys:	158 mm	174 mm	191 mm	215 mm
Projisointipinta-ala maks.:	35 cm2	68 cm2	88 cm2	130 cm2
Johdon pituus ml. pistoke:	0,5 m	0,5 m	0,5 m	0,5 m
Asennuskorkeus:	2,3 - 3 m	2,3 - 3 m	2,3 - 3 m	2,3 - 3 m
Liiketunnistin
Tunnistusalue:	180 astetta	180 astetta	180 astetta	180 astetta
Kantama:	4 - 10 m	4 - 10 m	4 - 10 m	4 - 10 m

KÄYTTÖTARKOITUS

Tuote on automaattisesti liikkeen tunnistava valaisin esimerkiksi autotallien ajoväylille, sisäänkäynteihin, pysäköintipaikoille ja muille ulko- ja sisäalueille.

HUOM! LED-valonlähdettä ei voi vaihtaa. Mikäli se vioittuu, koko valaisin on vaihdettava.

TURVALLISUUSMÄÄRÄYKSET

• Lue aina turvallisuusmääräykset ennen käyttöä.
• Älä koskaan katso suoraan valonlähteeseen.
• Lamppuun ei saa tehdä muutoksia.
• Älä yritä irrottaa infrapunatunnistimen linssin-suojusta. Muutoin tunnistin vaurioituu ja takuu raukeaa.
• Tarkasta, että tuote on ehjä. Älä koskaan käytä tuotetta, mikäli jokin osa on vioittunut. Vioittunut sähköjohto on vaihdatettava ammattitaitoisella sähköasentajialla.
• Älä koskaan upota tuotetta veteen tai muuhun nesteeseen; älä huuhtele tuotetta juoksevan yeden alla.

VAROITUS! Näiden ohjeiden noudattamatta jättäminen voi johtaa onnettomuuteen, jonka seurauksena saattaa olla vakavia henkilö- tai omaisuusvahinkoja.

ERITYISET RISKIT

Turvallisuusmääräysten noudattaminen vähentää henkilövahinkojen ja materiaalivaurioiden vaaran minimiin, mutta riskialttiita tilanteita voi syntyä siitä huolimatta. Kiinnitä erityistä huomiota seuraaviin seikkoihin:

• Sähköiskun vaara. Lue aina turvallisuusmääräykset ennen käyttöä.
• Palovammojen vaara. Älä koske sytytettyyn lamppuun. Se voi olla erittäin kuuma.

PAKKAUKSESTA PURKAMINEN

VAROITUS! Pakkausmateriaalit voivat olla vaarallisia lapsille. Siirrä pakkaus syrjään avaamisen jälkeen ja toimita se kierrätykseen. Tarkasta, että kaikki osat ovat mukana ja ehjiä.

ASENTAMINEN

• Älä asenna valaisinta paikkaan, jossa esiintyy tavanomaista enemmän tärinää.
• Valaisin tulee asentaa seinään sen mukana toimitetun pidikkeen avulla.

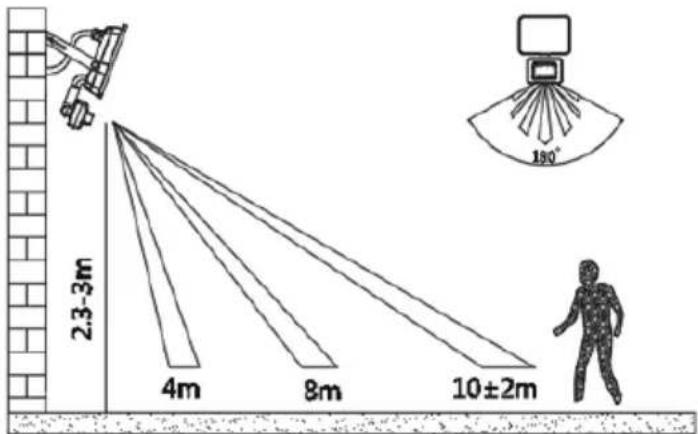

• Valaisin tulee sijoittaa alla olevassa kuvassa esitetyllä tavalla.
• Älä asenna valaisinta yli 3 metrin korkeuteen maanpinnasta.

Asentaminen ja kytkeminen

1. Irrota valaisimen kiinnike. Merkitse porattavien reikien paikat seinään käyttämällä kiinnikettä mallina. Poraa reiät ja asenna tulpat. Kiinnitä pidike seinään sopivilla ruuveilla (eivät sisälly toimitukseen).

2. Liitä virtajohto maadoitettuun pistorasiaan.

LIIKETUNNISTIMEN (PIR) KALLISTAMINEN

- Avaa säätöruuvi niin, että pääset kallistamaan PIR-anturia ylös/alas.

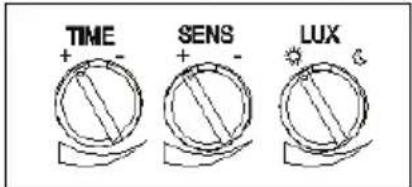

LIIKETUNNISTIMEN (PIR) SÄÄTÄMINEN

Aika (TIME)

Voit säätää lampun paloaikaa kääntämällä TIME-säädintä suuntaan + tai –.

Etäisyys (SENS)

Aseta maksimietäisyys liiketunnistimen aktivointiin. Käännä liukusäädintä kohti — etäisyyden pienentämiksi ja + etäisyyden lisäämiseksi.

Valoherkkyys (LUX)

LUX-säätimen avulla voit säätää, koska hämäräanturi kytkee valon päälle/pois päältä. Lähempänä "Aurinkoa" valo syttyy, kun päivänvaloa on enemmän, ja lähempänä "Kuuta" se syttyy, kun on pimeämpää. Jos säädin on asetettu "Aurinkoon", lamppu syttyy, vaikka ulkona on valoisaa, ja jos liukusäädin on asetettu "Kuuhun, lamppu syttyy vain, kun ulkona on pimeää.

TUNNISTUSALUEEN TARKASTAMINEN

Aseta LUX-arvoksi "Aurinko" ja TIME minimiin. Ohita alue, jota haluat tarkastella, ja katso, syttyykö valo. Jos ei, sinun on suunnattava anturi uudelleen ja/tai säädettävä etäisyyttä (SENS).

PUHDISTAMINEN

VAROITUS! Vedä pistoke pistorasiasta ja odota muutama minuutti ennen lampun käsittelyä.

• Pyyhi laitteen ulkopinnat kevyesti kostutetulla liinalla.
• Älä käytä kemikaaleja tai muita voimakkaita puhdistusaineita.

VIANMÄÄRITYS

Valonheitin voi syttyä vahingossa seuraavista syistä:

• Venttiileistä tulee höyryjä tai lämmintä ilmaa, esim. pesutuvasta.
• Autojen moottorit luovuttavat lämpöä.
• Pensaat ja puut vaikuttavat lämpötilaan.
• Valaisin on asennettu räystään tai puun alle.
• Sähkömagneettiset häiriöt vaikuttavat valaisimeen.

Jos valonheitin ei toimi, syy voi olla jokin seuraavista:

• Sulake on lauennut.
• Valaisin on asennettu niin, että liikkeet jäävät anturin tunnistusalueenulkopuolelle.

Jos anturi toimii rajoitetusti, syynä voi olla:

- Tunnistettavan kohteen lämpötila on sama tai melkein sama kuin ympäristön lämpötila.

ELEKTRONIIKKAJÄTE

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti).
