KÄYTTÖOHJE 46-3476 Biltema

Lue käyttöohje ennen tuotteen käyttämistä, ja säästä se tulevaa tarvetta varten. Lue turvallisuusohjeet erityisen tarkasti. Kuvat ja kuvaukset eivät välttämättä vastaa tuotetta kaikilta osin.

HUOM! Voit tehdä itse pieniä sähkötöitä, kuten vaihtaa liitäntäjohdon, lampunpidikkeen, pistotulpan tai johdon virtakytkimen, jos olet ehdottoman varma, että osaat tehdä kunkin työn oikein. Väärin tehty sähköasennus voi aiheuttaa hengenvaaran tai tulipalovaaran.

KÄYTTÖTARKOITUS

Tuotesarja on tarkoitettu somistusvalaistukseen ulkotiloissa. Sarja sisältää erityyppisiä tuotteita, kuten maa-, lattia- ja seinävalaisimia sekä kaapeleita ja hämäräkytkimellä varustetun muuntajan. Yhteen muuntajaan saa liittää yhdistelmän saman sarjan valaisintuotteita 23 watin tehoon asti. Tuotetta ei saa muuttaa eikä käyttää muuhun kuin sille suunniteltuun tarkoitukseen.

TUOTESARJAN SISÄLTÖ

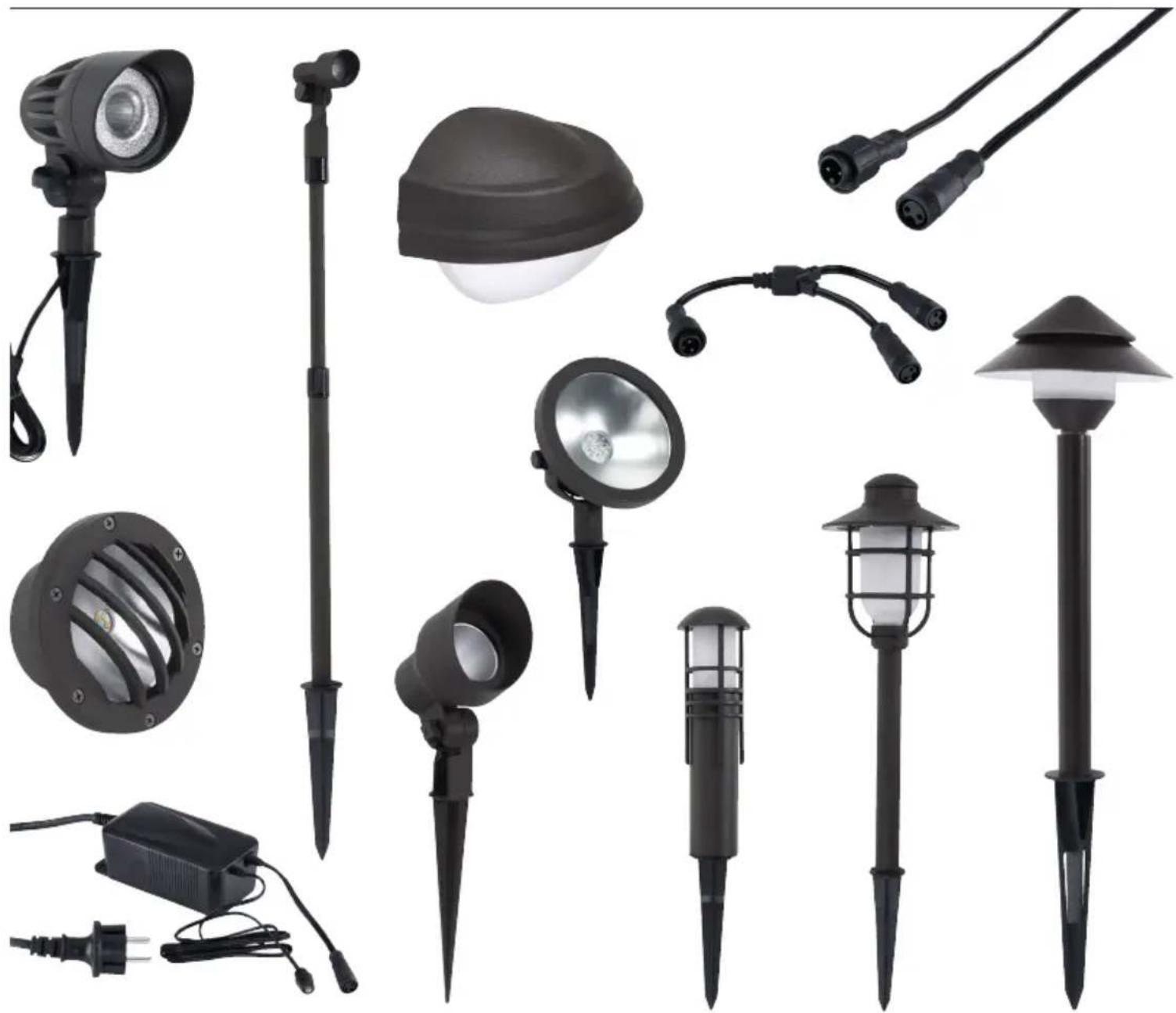

Yhdisteltävä tuotesarja sisältää seuraavat tuotteet:

Tuotenro Tuote

46-3470 Aloituspakkaus(4 kohdevaloa + muuntaja 46-3484)

46-3471 Maakohdevalo

46-3472 Maakohdevalo

46-3473 Maakohdevalo

46-3474 Maakohdevalo

46-3475 Kohdevalo maahan

46-3476 Maavalaisin

46-3478 Maavalaisin

46-3479 Maavalaisin

46-3480 Seinävalaisin

46-3481 Jatkojohto, 3 m

46-3482 Jatkojohto, 6 m

46-3483 Haaroitusjohto, 1-2

46-3484 Muuntaja hämäräkytkimellä

TURVALLISUUS

Lue tämä käyttöohje huolellisesti ennen tuotteen asentamista ja käyttämistä.

• Tuotesarjan tuotteita saa yhdistää vain muihin saman sarjan tuotteisiin. Siihen ei saa yhdistää muita, tähän sarjaan kuulumattomia osia.
• Muuntajaan liitetyn valaisinyhdistelmän kuormitus (kaikkien valaisinten yhteenlaskettu teho) saa olla enintään 23 W.
• Maahan upotettavien johtojen upotussyvyys on enintään 15 cm.
• Valaisimet on asennettava vähintään 3 metrin päähän vesipisteistä, kuten altaista, ammeista, suihkulähteistä jne.
• Älä koskaan kosketa itse LED-lamppua, sillä se voi johtaa tuotteen vahingoittumiseen.
• Älä upota valaisimia veteen, sillä se johtaa tuotteen vahingoittumiseen.
• Asenna muuntaja pystyasentoon vähintään 30 cm korkeuteen maanpinnasta.
• Suosittelemme järjestelmän suojaamista vedeltä salaojituksen avulla.
• Tuotesarjaa ei ole suunniteltu ajoratojen tai pysäköintialueiden kaltaisille alueille, joilla voi olla moottoriliikennettä.
• Tuotesarjaa ei ole suunniteltu kestämään raskasta kuormitusta.
• HUOM! Sähköiskun vaara. Tuotesarjan valaisinten valonlähteitä ei voi vaihtaa. Kun valonlähde ei enää toimi, koko valaisin on hävitettävä.

HUOM!

• Tuotteella ei saa leikkiä!
• Valaisimia ei saa kytkeä maadoittamattomaan sähköjärjestelmään.
• Tuotetta ei saa käyttää, mikäli sen johto on vauri-oitunut.
• Tuotesarjan johtoja ei voi vaihtaa. Mikäli johto vaurioituu, koko valaisin on hävitettävä.
• Tuotesarjan valonlähteitä ei voi vaihtaa. Kun valonlähde on palanut loppuun, koko valaisin on hävitettävä.

ASENNUS JA KYTKEMINEN, MAAVALAISIN 46-3475 (KUVA 1)

Tee valaisimelle (A) syvennys mittojen mukaan. Sijoita valaisin (A) syvennykseen ja varmista sen asento - ulkoasennuksessa - maa-aineksella tai koristekivillä (ei sisälly).

HUOM! Jos maa on kovaa, voit pehmittää sitä kaatamalla pinnalle vettä tai tekemällä ohjausaukon puutarhatyökalulla. Enimmäiskuormitus on 150 kg.

Sijoita valaisimet haluttuihin paikkoihin. Voit yhdistellä valoja vapaasti, kunhan kuhunkin muuntajaan liitettyjen valaisinten yhteenlaskettu teho ei ylitä 23 wattia.

Vaihe 2

Liitä muuntajan naarasliitin lähimmän valaisimen urosliitäntään.

Vaihe 3

Jatka valaisinten liittämistä: ensimmäisen valaisimen naarasliitin aina seuraavan valaisimen urosliitäntään. Jatka, kunnes kaikki valaisimet on liitetty.

HUOM! Valaisimissa on 1,5 metrin urosjohdin ja 1,5 metrin naarasjodin, eli kaapelin kokonaispituus on 3 metriä. Mikäli valaisinten etäisyys on lyhyempi, keri ylimääräinen johto vyyhdille ja upota se maahan. Mikäli valaisinten etäisyys on pidempi, saatavana on 3 ja 6 metrin jatkojohdot (hankitaan erikseen). Mikäli valosarjan halutaan haaroittuvan kahteen suuntaan, saatavana on myös haroitusjohto (hankitaan erikseen). Valaisinsarjan päähän, viimeisen valaisimen naarasliitäntään, tulee asentaa muuntajan naarasliittimestä poistettu suojakansi (ks. MUUNTAJAN ASENTAMINEN, vaihe 3).

Vaihe 4

Peitä johto maa-aineksella tai upota se maahan.

Asenna muuntaja pystyasentoon vähintään 30 cm korkeuteen maanpinnasta.

Vaihe 2

Poista suojakansi muuntajan 4,5 metrisestä naaras-johtimesta ja vedä johdin ensimmäiseen valaisimeen. HUOM! Mikäli etäisyys valaisimiin on pidempi, saatavana on 3 ja 6 metrin jatkojohdot (hankitaan erikseen).

Vaihe 3

Toinen muuntajasta lähtevä johdin on valoanturi. Se tulee sijoittaa paikkaan, josta se pystyy reagoimaan ympäristön valoisuuteen mutta jossa se ei reagoi kei-novaloihin, esimerkiksi katuvalaisimiin tms. Valoanturi mahdollistaa automaattisen vuorokausirytmin.

Vaihe 4

Liitä muuntaja 230 voltin pistorasiaan ja käynnistä laite.

HUOM! Kun muuntaja on kytketty ja valoanturi peitetään, valaisinten tulee syttyä.

• Virransyöttö on katkaistava ennen yksiköiden puhdistamista.
• Pyyhi pinnat kuivalla tai kevyesti kostutetulla liinalla.
• Älä käytä kemikaaleja, liuottimia tai hankaavia aineita sisältäviä puhdistusaineita.

VIANMÄÄRITYS

Jos mikään valonlähde ei toimi:

• Tarkista, että virta on kytketty.
- Tarkista, että muuntaja on hyvin liitetty ja ettei valoanturiin tule suoraa valoa muusta valonläh-teestä, esimerkiksi terassilta, katuvalaisimesta jne.

HUOM! Valonlähteet syttyvät noin 10 sekuntia valoanturin peittämisen jälkeen.

Jos osa valonlähteistä ei toimi:

- Tarkista kaikki liitännät valonlähteiden välillä.

HUOM! Valonlähteitä ei voi vaihtaa.

ELEKTRONIIKKAJÄTE

Käytetyt sähkö- ja elektroniikkatuotteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EY mukaisesti.)

Art. 46-3470 / 46-3471 / 46-3472 / 46-3473 / 46-3474 / 46-3475 / 46-3476 / 46-3478 / 46-3479 / 46-3480 / 46-3481 / 46-3482 / 46-3483 / 46-3484
