KÄYTTÖOHJE 25-9931 Biltema

• Venekäymälä, jossa sähköinen tyhjennys.
• Tukevarakenteinen: WC-allas posliinia, istuin ja kansi maalattua puuta.
• Toimii sekä makealla vedellä että merivedellä.
• Pohjassa sähköpumppu, jossa jätemylly, joka jauhaa ulosteet ja paperin hienoksi.
• Käymälän huuhteluliitäntä liitetään tuloveteen taipuisalla 19 mm (3/4") saniteetiletkulla.
• Käymälän poistoliitäntä liitetään septitankkiin tai laidan läpivientiin 1" saniteettiletkulla.

2. TEKNISET TIEDOT

Virrankulutus: 12 V (16 A)
Liitännät: . . . . . . . . . . . . . . . . . . . . . . . . . Tuloliitäntä 3/4" ja poistoliitäntä 1"
Mitat: 340 x 480 x 380 mm (l x s x k)
Paino: 12 kg

3. VENEKÄYMÄLÄ

• Voidaan asentaa vesilinjan ylä- tai alapuolelle.
• Käymälässä on itseimevä lineaaripumppu, jonka pumppauskorkeus on jopa 3 m.
• Pumpun sisäänrakennettu jätemylly hienontaa ulosteet ja paperin, jotta ne liukenevat veteen, ja se toimii jopa 2 m korkeudelle.
• Käymälä on helppo kiinnittää neljällä ruuvilla pumpun pohjalevyssä olevista rei'istä.

Asennusohje

• Käytä vain hyväksyttyjä putkia ja saniteettiletkuja.
• Käytä vain täysvirtakuulaventtiilejä
• Käytä vesilinjan alapuolella aina kaksinkertaisia ruostumattomia letkunliittimiä

Asennus vesilinjan yläpuolelle

Letkun päähän, joko septitankin tai laidan läpiviennin kohdalle kannattaa asentaa takaiskuventtiili, niin vältät käyttöveteen joutuvat epäpuhtaudet ja muut toimin-tahäiriöt. Liitä vesi käymälän huuhteluvesiliitäntään taipuisalla 19 mm (3/4") saniteettiletkulla. Liitä käymälän poistoputki septitankkiin tai laidan läpivientiin 1" sani-teetiletkulla. Jotta WC-altaan pohjalle jää huuhtelun jälkeen vähän vettä, tee letkuun mutka n. 20 cm altaan pohjan yläpuolelle. Vedä letku suorinta mahdollista reittiä ja varmista, että kaikki liitännät ovat ilmatiiviit ja etteivät letkut jää painuksiin tai teräville mutkille.

Asennus vesilinjan alapuolelle

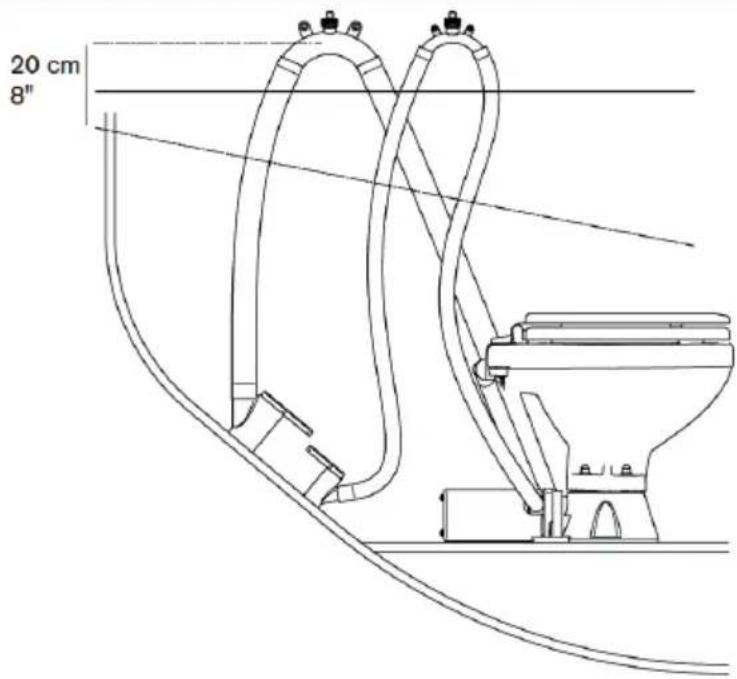

Kun asennat käymälän vesilinjan alapuolelle, sekä tulo- että poistovesiletkuun pitää tehdä mutka lappoilmiön ehkäisemiseksi. Irrota letku pumpun ja WC-altaan välistä. Vaihda tilalle uusi, sopivan pituinen saniteettiletku ja tee siihen mutka, joka tulee n. 20 cm vesilinjan yläpuolelle. Tee samanlainen mutka poistoletkuun. Huomioi mutkan korkeutta suunnitellessasi mahdolliset trimmauksesta ja navigoinnista johtuvat korkeudenvaihtelut. Liitä vesi käymälän huuhteluvesiliitäntään taipuisalla 19 mm (3/4") saniteettiletkulla. Liitä käymälän poistoputki septitankkiin tai laidan läpivientiin 1" saniteettiletkulla. Vedä letku suorinta mahdollista reittiä ja varmista, että kaikki liitännät ovat ilmativiit ja etteivät letkut jää painuksiin tai teräville mutkille. Käytä vesilinjan alapuolisissa liitännöissä kaksinkertaisia ruostumattomia letkuliittimiä.

HUOMAA: Pidä veneessä mukana aina varatiivistesarja (art. 25-9926) siltä varalta, että pumpun teho heikkenee kulumisen vuoksi. Tarkkaile vuotoja.

4. SÄHKÖLIITÄNTÄ

Jotta käymälä toimisi moitteettomasti, sähköliitännöissä käytettävien kaapelien poikkipinta-alan on oltava riittävä (ks. alla oleva taulukko). Käymälän virtalähteen on oltava oma virtapiirinsä, älä kytke samaan piiriin mitään muita laitteita. Liitä kaapeli akun plusnavasta (+) laitteen virtakytkinpaneelin liitäntänastaan. Varusta kaapeli sulakkeenpidikkeellä ja riittävän kokoisella sulakkeella (25A/12V).

HUOMAA: Asenna sulakkeenpidike mahdollisimman lähelle akkua, niin se suojaa myös kaapelivaurioilta. Liitä sitten kaapeli virtakytkinpaneelin toisesta liitäntänastasta käymälän moottorin punaiseen pluskaapeliin (+). Liitä käymälän moottorin musta miinuskaapeli (-) akun miinusnapaan (-).

HUOMAA! Varmista ehdottomasti, että liität plussat ja miinukset oikein (punainen kaapeli plussaan ja musta miinukseen). Väärä napaisuus voi vahingoittaa moottoria ja saada takuun raukeamaan. Käymälä toimii moitteettomasti vain, jos moottoriin tuleva jännite on riittävän korkea. Käytä siksi kaapelia, jonka poikkiipinta-ala on riittävä).

Tekniset tiedot

TÄRKEÄÄ!

Kaapelin poikkipinta-ala

Jännite	12 V
Virrankulutus	16 A
Sulake	25 A

Suositeltu poikkipinta-ala suhteessa kaapelin pituuteen:

4M8M12M

6 mm² 10 mm² 16 mm²

1. YHTEENVETOKUVA


1. Istuin pehmeästi sulkeutuvalla kannella
2. Posliini-istuin
3. Tuloliitäntä, vesi
4. Alaosa muovia
5. Jätemylly
6. Ruuvit
7. Sähkömoottori 12 V
8. Kiinnityslevy
9. Tiivisteet
10. Poistoliitäntä, 90°
11. Siipipyörä/pumppupyörä
12. Aluslevy

6. KÄYTTÖOHJE

Huuhtelu: Avaa tulo- ja poistoventtiilit. Paina käymälän huuhtelupainiketta niin kauan, että WCallas huuhtoutuu ja poistopumppu on imenyt kaiken veden altaan pohjalta. Normaalikäytössä venekäymälä ei tarvitse mitään erityistä huoltoa. Käymälä pystyy käsittelemään (liuottamaan) normaalit ulosteet ja venekäymälöihin tarkoitetun WC-paperin, mutta EI terveyssiteitä, vaippoja yms. Älä kaada WC-altaaseen mitään jätteitä. Ellei pumppu pysty imemään ulosteita ja allas alkaa täyttyä, sulje tulovesi siksi aikaa, että allas tyhjenee. Avaa sitten tulovesihana ja anna pumpun/jätemyllyn käydä muutaman sekunnin ajan tulo- ja poistoliitännän ollessa auki, jotta käymälä ja poistoputki tyhjenevät kokonaan. Sulje molemmat venttiilit aina huuhtelun jälkeen.

Ennen talvea käymälästä on poistettava kaikki vesi, jottei se pääse jäätymään. Tyhjennä se seuraavasti: Sulje tuloventtiili ja käytä pumppua muutaman sekunnin ajan, jotta kaikki vesi tulee pois. Valuta myös letkut ja läpiviennit, ettei niihin jää seisomaan vettä.

7. HUOLTAMINEN

Kauden aikana käymälä ei tarvitse varsinaista huoltoa. Suosittelemme kuitenkin pitämään venees- sä aina ylimääräisen tiivistesarjan siltä varalta, että pumpun toiminta heikentyy kulumisen vuoksi.

Mikäli käymälää ei käytetä pitkään aikaan, suosittelemme sen voitelemista. Sekoita haaleaan veteen hieman kasviöljä, ja pumppaa vettä virtaus suljettuna.

HUOM! Käymälän puhdistamiseen ei saa käyttää voimakkaita puhdistusaineita, koska niistä voi jäädä jäämiä, jotka voivat syövyttää pumpun kumitiivisteitä. Tämän vuoksi puhdistamiseen saa käyttää vain sellaisia biologisia aineita ja saniteettinesteitä, jotka on tarkoitettu käymälöiden puhdistamiseen. (Ks. Bilteman tuoteluettelo.) Järjestelmään ei saa koskaan jättää puhdistus-nesteitä, vaan se on aina huuhdeltava huolellisesti. Jos järjestelmä jää pitkäksi aikaa ilman valvontaa, kaikki venttiilit on suljettava.

8.HÄVITTÄMINEN

Elektroniikkajäte

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti)
