SV-DISKEN 2T - Astianpesukone Cylinda - Ilmainen käyttöohje ja opas

Tyyppi	Kiinteä astianpesukone
Merkki	Cylinda
Malli	SV-DISKEN 2T

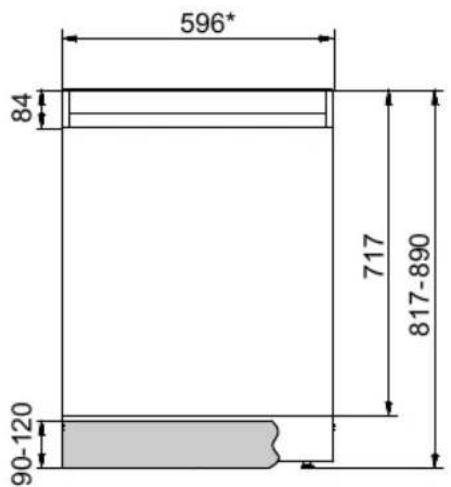

Mitat (K x L x S)	817–890 x 596 x 577 mm
Paino	35 kg (n.)
Energiatehokkuusluokka	A+++
Vuotuinen energiankulutus	233 kWh/v
Vuotuinen vedenkulutus	2660 L/v
Melupäästö	44 dB(A) re 1 pW
Paikkamäärä	13
Ohjelmat	Auto 45–65°, Tehokas 70°, Eco, Nopea pesu & kuivaus 55°, Hellävarainen 45°
Valinnat	SpeedWash, Automaattinen avaus, HI DRY, Viivästetty käynnistys (1–24 h)
Vedenpehmennin	Säädettävä (0–50 °dH / 0–89 °fH)
Huuhtelukirkasteen annostelu	1–5 (tehdasasetus: 5)
Vesipaine	0.03–1.0 MPa

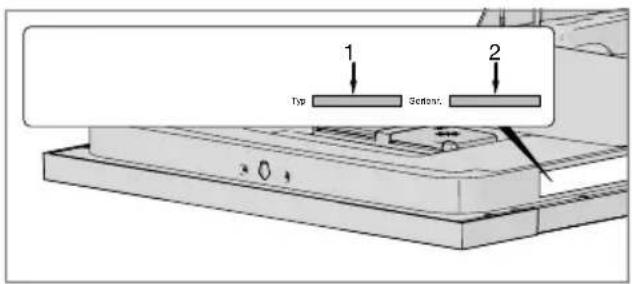

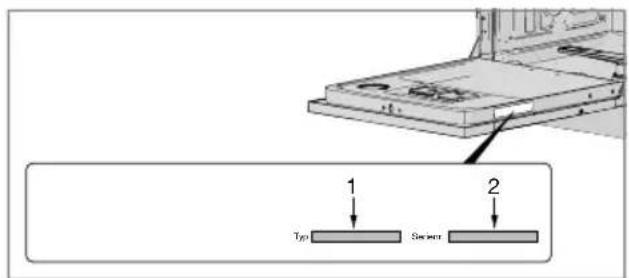

Sähköliitäntä	Katso sarjanumerokilpi; maadoitettu pistorasia vaaditaan
Vesiliitäntä	Kylmä tai kuuma (max 70 °C) mukana toimitetulla täyttöletkulla
Poistoletkun maksimipituus	4.5 m (jatko max 2.5 m)
Turvaominaisuudet	Ylitäytönestosuoja, lapsilukko, automaattinen oven avaus
Hoito ja puhdistus	Puhdista suodattimet, suihkuvarret, tiiviste; kalkinpoisto sitruunahapolla
Huolto-yhteystiedot	0771-25 25 00 (Ruotsi) / www.cylinda.se

Usein kysytyt kysymykset - SV-DISKEN 2T Cylinda

Kuinka säädän vedenkovuuden asetusta?

Avaa asetusvalikko sammuttamalla kone, sitten pidä päävirtakytkintä painettuna, kunnes näyttö syttyy. Paina 10 sekunnin kuluessa ohjelmanvalitsinta ja SpeedWash-painiketta. Selaa vedenkovuuden asetusta (2:00–2:09) ohjelmanvalitsimella ja säädä valintapainikkeilla. Katso vedenkovuustaulukko käyttöohjeesta.

Mitä pitää tehdä, jos astianpesukone näyttää virhekoodin?

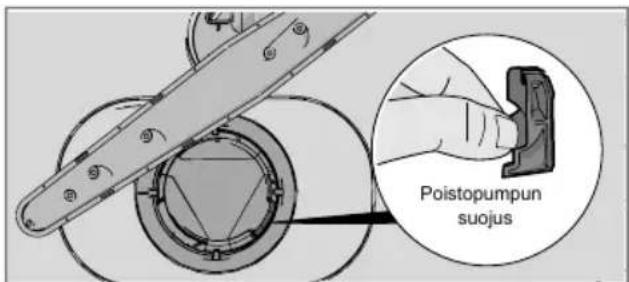

Yleisiä virhekoodeja: F10 (ylitäyttö) – tyhjennä tyhjennyspumppu; F11 (vedenpoistovika) – tarkista tyhjennys; F12 (vedentulovika) – tarkista vesihana; F52 (vedenpinta) – puhdista suodattimet; F54 (ylitäyttö) – ota yhteys huoltoon; F56 (kiertovika) – paina mitä tahansa painiketta nollauksen. Katso vianmääritysosio.

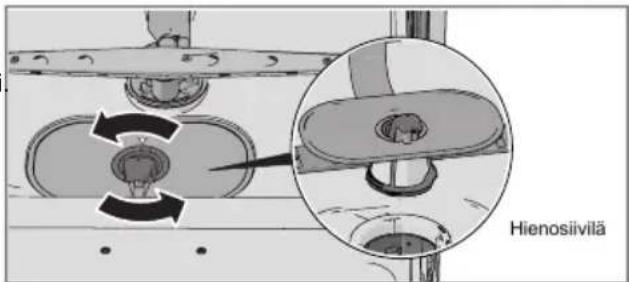

Kuinka puhdistan suodattimet?

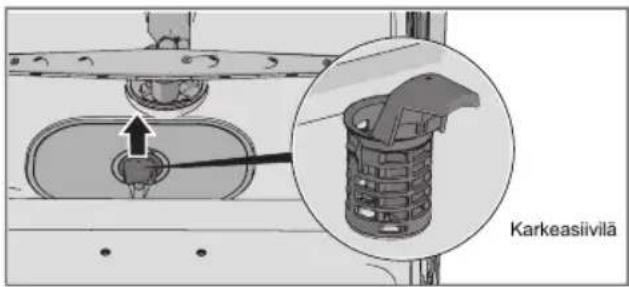

Irrota karkeasuodatin nostamalla sen kahvasta. Puhdista juoksevan veden alla. Irrota hienosuodatin kiertämällä kahvaa vastapäivään ja nostamalla suoraan ylös. Huuhtele ja asenna takaisin päinvastaisessa järjestyksessä, varmistaen että kahva lukittuu pysäytysasentoon.

Voinko käyttää yhdistelmäpesuainetta?

Kyllä, mutta sinun täytyy aktivoida TAB-asetus (3:01) asetusvalikossa. Huomaa, että suola on silti lisättävä suolalokeroon. Jos et ole tyytyväinen tuloksiin, poista TAB käytöstä ja käytä erillistä pesuainetta, suolaa ja huuhtelukirkastetta.

Miksi astianpesukoneeseen jää vettä ohjelman jälkeen?

Mahdollisia syitä: tukkeutuneet suodattimet, tukkeutunut tyhjennyspumppu, taittunut poistoletku tai puuttuva tyhjennyspumpun pysäytin. Puhdista suodattimet ja pumppu, tarkista letku ja varmista, että värillinen pysäytin on paikallaan. Jos ongelma jatkuu, ota yhteys huoltoon.

Kuinka saan parhaiten kuivat astiat?

Käytä Automaattinen avaus -toimintoa, joka avaa oven automaattisesti ohjelman jälkeen. Täytä kone täyteen, lisää huuhtelukirkastetta ja aktivoi HI DRY -valinta tarvittaessa. Anna astioiden jäähtyä ennen purkamista.

Mikä on vedenpehmentimen tarkoitus?

Sisäänrakennettu vedenpehmennin poistaa mineraaleja kovasta vedestä estääkseen kalkkikertymät astioissa ja koneen sisällä. Se on säädettävä vesijohtoveden kovuuden mukaan ja tarvitsee astianpesukonesuolaa toimiakseen.

Kuinka käynnistän tai vaihdan ohjelman?

Pidä päävirtakytkintä painettuna käynnistääksesi koneen. Valitse ohjelma ohjelmanvalitsimella ja valinnat TILLVAL-painikkeilla. Sulje ovi käynnistääksesi. Vaihtaaksesi käynnissä olevaa ohjelmaa, avaa ovi, sammuta kone, lisää pesuainetta tarvittaessa, valitse uusi ohjelma ja sulje ovi.

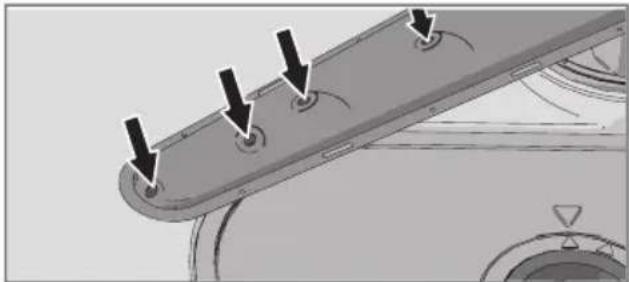

Mitä pitää tehdä, jos suihkuvarret eivät pyöri?

Tarkista, etteivät astiat estä suihkuvarsia. Irrota suihkuvarret ja puhdista reiät ja laakerit neulalla. Varmista, että ne on asennettu oikein ja voivat pyöriä vapaasti.

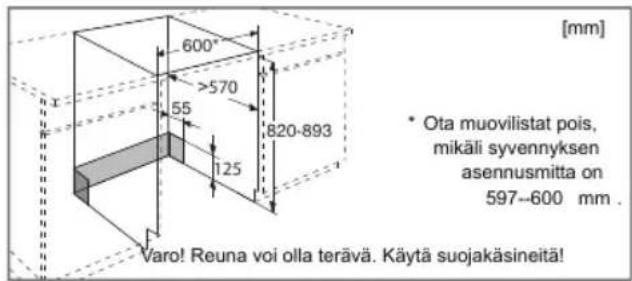

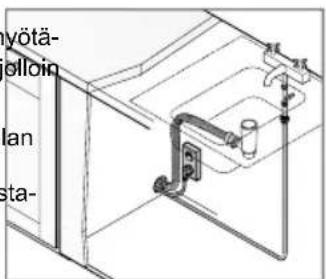

Kuinka asennan astianpesukoneen?

Asennuksen saa suorittaa vain pätevä ammattilainen. Varmista asianmukaiset sähkö-, vesi- ja tyhjennysliitännät. Astianpesukone on kiinteä asennus työtason alle. Säädä korkeus etu- ja takajaloista. Kiinnitä ruuveilla, jos yläpuolella on ilmarako. Testaa Hellävarainen pesu -ohjelmalla ennen lopullista käyttöönottoa.

KÄYTTÖOHJE SV-DISKEN 2T Cylinda

Turvallisuusohjeet 47

Ennen ensimmäistä pesukertaa 48.

Täytä astianpesukone 49

Astianpesukoneen käyttö 50

Asetukset 54

Hoito ja puhdistus 56.

Vianetsintä 58

Asennus 62

Huolto 66

Tietoja testauslaitokselle 66

Tekniset tiedot 67

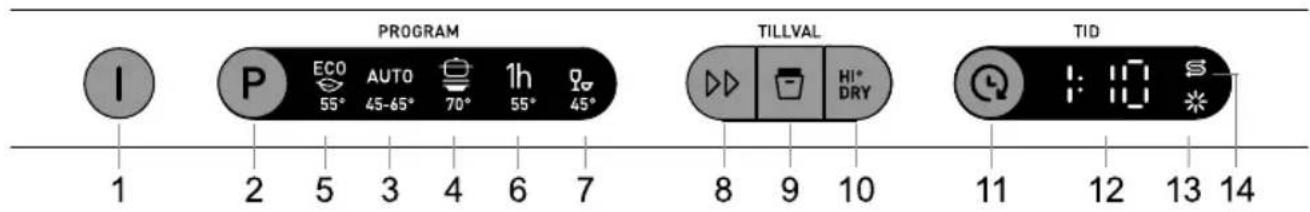

Astianpesukoneesi

1. Verkkokytkin
2. Ohjelmanvalitsin
3. Automaattipesu
4. Tehopesu
5. Ekopesu
6. Pikapesu ja kuivatus
7. Hellävarainen pesu
8. SpeedWash
9. Automaattinen avaus
10. HI DRY
11. Ajastin
12. Näyttö
13. Huuhtelukirkasteen symboli
14. Suolan symboli

Turvallisuusohjeet

Yleistä

• Lue ja säilytä käyttöohje!
• Älä käytä astianpesukonetta mihinkään muuh kuin tämän käyttöohjeen mukaiseen tarkoituk seen.
• Älä kuormita astianpesukoneen luukkua tai astia Yitulvimissuoja

koreja muilla kuin pestävillä astioill

• Älä jätä luukkua auki, koska se voi aihe kompastumisvaaran.
• Käytä ainoastaan kotitalousastianpesukoneisiin tarkoitettua koneastianpesuainetta!
• Tätä konetta voivat käyttää 8 vuotta täyttän lapset ja henkilöt, joilla on fyysisiä, psyykki aistimellisia rajoitteita tai vähän kokemusta ja tietoa koneesta. Näiden henkilöiden toimintaa koneen parissa on kuitenkin valvottava tai on perehdytettävä koneen käyttämiseen niin, he ymmärtävät siihen liittyvät vaaratekijät. La eivät saa suorittaa koneen puhdistustöitä ilm valvontaa.
• Vaurioituneen liitäntäjohdon saa vaihtaa vain valtuutettu asentaja.
• Käytä astianpesukonetta vain kodinomaisessa ympäristössä kotitaloustiskien pesemiseen. Kaikki muunlainen käyttö on kielletty.
• Älä laita koneeseen astioita, joissa on liuoti miä. Ne voivat aiheuttaa räjähdysvaaran. As pesukoneessa ei myöskään saa pestä astioi joissa on tuhkaa, vahaa tai voiteluaineita.

VAROITUS!

Veitset ja muut terävät esineet pitää asettaa ruokailuvälinekoriin kärki alaspäin tai lappeelleen muihin koreihin.

Talvisäilytys/kuljetus

Säilytä astianpesukone tilassa, jossa lämpötila ei pääse laskemaan pakkasen puolelle, ja vältä pitkiä kuljetusmatkoja pakkasella. Kuljeta kone pystyasennossa tai siten, että se Tepää takalevyn varassa.

Ylitulvimissuoja

Ylitäyttösuoja käynnistää poistopumpun ja sulkee vedeno- ton, jos vedenpinnan korkeus koneessa ylittää normaalita- son. Jos suoja laukeaa, sulje vesihana ja ota yhteys hu toon.

Pakkausmateriaalit

Pakkaus suojaa tuotetta kuljetuksen aikana. Pakkauksen materiaali voidaan kierrättää. Lajittelemalla pakkauksen materiaalit vähennät raaka-aineiden kulutusta ja jätteen näärää. Jälleenmyyjä voi ottaa pakkauksen kierrätettäväksi tai antaa tietoja lähimmästä kierrätyspisteestä. Pakkaus

keidalu:

.etta Jopa 100 % kierrätysmateriaalista valmistetusta aalto- apset pahvista.

nan EPS-polystyreeni, ei sisällä klooria eikä fluoria.

• Tuet ovat käsittelemätöntä puuta.
  • Suojamuovi on polyeteeniä (PE).

Käytöstä poisto

Koneen valmistuksessa käytetyt kierrätettävät materiaalit on merkitty.

Kun- kone poistetaan käytöstä, se on heti tehtävä toimima tomaksi. Irrota kone sähköverkosta ja katkaise virtajohto mahdollisimman lyhyeksi.

Kysy paikallisilta jätehuoltoviranomaisilta, mihin käytetyt kodinkoneet toimitetaan kierrätettäväksi asianmukaisesti.

Asennus

Katso luku Asennus.

Lasten turvallisuus

Lapsia on valvottava. Älä anna lasten käyttää astianpesukonetta tai leikkiä sillä. Ole erityisen tarkkaavainen silloin, kun koneen luukku on auki. Koneessa voi olla pesuainejäämiä! Käynnistä astianpesukone aina heti pesuaineen lisäämisen jälkeen.

VAROITUS!

Huolehdi lasten turvallisuudesta - konepesuaine on syö- vyttävää!

Ennen ensimmäistä pesukertaa

Tarkasta veden kovuus

Hyvän tiskaustuloksen varmistamiseksi astianpesukone tarvitsee pehmeää vettä (vähän kalkkia sisältävä vesi). vesi aiheuttaa sen, että astioihin ja astianpesukonees jää valkoisia kerrostumia.

Veden kovuus ilmaistaan saksalaisella asteikolla (°dH) ranskalaisella asteikolla (°fH).

Vettä on pehmennettävä, jos tuloveden kovuus on y (9°fH). Se tapahtuu automaattisesti sisäänrakennetulla denpehmentimellä. Jotta vedenpehmennin toimisi optimalisesti, sen asetus on säädettävä veden kovuuden nseksi. Kun olet asettanut vedenpehmentimen, annostel pesuaine ja huuhtelukirkaste ikään kuin vesi olisi pe

Selvitä veden kovuus paikalliselta vesilaitokselta.

Merkitse veden kovuus muistiin:

Jos veden kovuus on yli 50°dH (89°fH), suosittelem kisen vedenpehmentimen käyttämistä.

Säädä Huuhtelukirkaste

Luvussa Asetukset selostetaan, miten asetat huuhtelukirkasteen annostuksen.

Lisää huuhtelukirkastetta

Huuhtelu- ja kirkasteaineen käyttäminen nopeuttaa astioiden kuivumista ja parantaa lopputulosta. Myös pesutulos on parempi, sillä astiat ovat kirkkaita ja tahrattomia.

ve-

Kova vesi aiheuttaa valkoisia kerrostumia astioihin ja tianpesukoneeseen. Siksi on tärkeää valita vedenpehmentimen oikea asetus! Katso Veden kovuus. 4.

Älä koskaan käytä astianpesukonetta tyhjällä suolasäiliöllä, jos tuloveden kovuus on yli 6°dH (9°fH).

1. Avaa huuhtelukirkastesäiliön kansi.

2. Täytä varovasti huuhtelu- ja kirkasteainetta tasoon, joka on merkitty max.

^a_3 as-Pyyhi mahdollinen huuhtelukirkaste säiliön ympäriltä.

1. Sulje kansi kunnolla.

Säädä Veden kovuus

Luvussa Asetukset kuvataan vedenpehmentimen säätämi- nen.

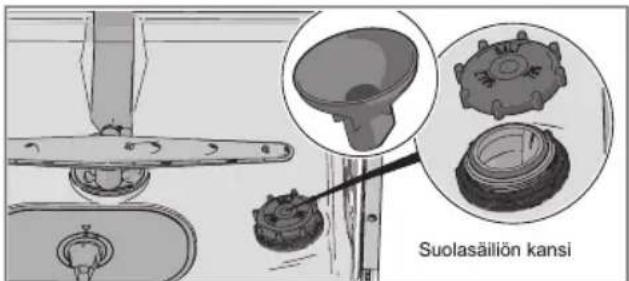

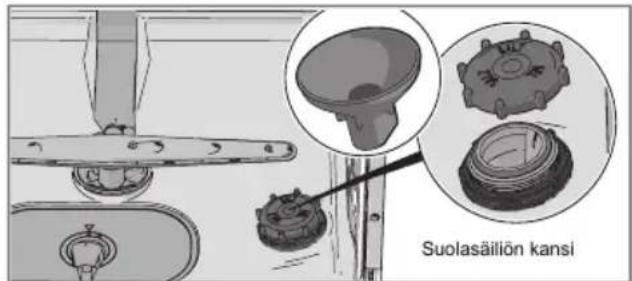

Lisää suola

1. Avaa suolasäiliön kansi.
2. Aseta astianpesukoneen mukana toimitettu suppilo säiliön täyttöaukkoon. Kaada ensin säiliöön noin 1 l vettä.
3. Täytä sen jälkeen säiliö suolalla (enintään 1,0 kg). Käytä karkeaa suolaa tai astianpesukoneisiin tarkoitettua erikoissuolaa.
4. Pyyhi ylimääräinen suola pois niin, että kannen saa kierrettyä kunnolla kiinni.

Ruostevaurioiden välttämiseksi pesuohjelma on käynnistet- tävä heti suolan lisäämisen jälkeen.

Täytä astianpesukone

Pese astiat ympäristöystävällisemmin

lasit viinilasihyllylle ja veitset oikealla olevaan veitsitelinee-seen, jos sellainen on.

- Älä huuhtele astioita juoksevalla vedellä. Kaavi vafän enimmät ruuantähteet pois ennen koneeseen laittoa

- Valitse ympäristön kannalta turvallinen pesuaine. Tutustu pakkauksen ympäristöselosteeseen!

- Säästä energiaa odottamalla tiskikoneen täyttymistä ennen sen käynnistystä.

- Jos astiat eivät ole kovin likaisia, voit valita alemmassa lämpötilassa pesevän ohjelman.

- Kuivaustulos on parempi, kun käytetään lisävalintaa Automaattinen avaus, joka avaa astianpesukoneen luukun automaattisesti. Odota, kunnes astianpesukone ilmoittaa, että ohjelma on päättynyt ja astiat ovat neet ennen kuin tyhjennät astianpesukoneen. (Jos a tianpesukone on kalusteisiin asennettava, kalusteiden on kestettävä mahdollista kosteutta).

FI

Herkästi vahingoittuvat astiat

Kaikki astiat ja ruokailuvälineet eivät kestä konepesua. Tähän voivat vaikuttaa monet tekijät. Tietyt materiaalit eivät kestä kuumuutta, ja toiset taas eivät siedä konepesuainetta.

Ole varovainen esim. käsin tehtyjen esineiden, arkojen kori- ristekuvioiden, kristallin/lasin, hopean, kuparin, tinan, alumi-nin, puun ja muovin kanssa. Katso, onko niissä merkintä "Kestää konepesun".

Muista

- Käännä aina likaiset pinnat sisään- ja alaspäin!

- Astiat eivät saa olla sisäkkäin tai päällekkäin.

- Kallista syvennyksiä sisältävät astiat, kuten kupit, että huuhteluvesi valuu pois. Tämä on tärkeää muoviastioiden osalta.

- Pienet esineet voivat pudota astiakorien läpi, joten kannattaa sijoittaa ruokailuvärikoriin.

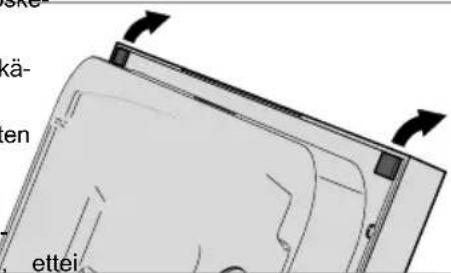

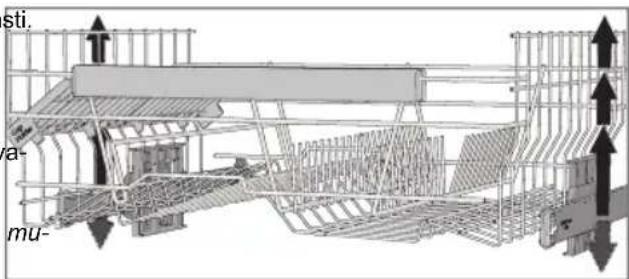

Yläkorin nosto ja lasku

1. Vedä yläkori ulos.

2. Tartu yläkorin molempiin reunoihin ja nosta sitä ylöspäir niin.

Myos Nosta koria molemmin käsin asteittain seuraavaan asentoon. (Yläkori voidaan säätää kolmeen asentoon.) Kun yläkori on ylimmässä asennossa ja sitä nostetaan ne se laskee takaisin alimpaan asentoonsa. Huomaa, että korin molempien sivujen on aina oltava samassa korkeu dessa.

HUOM!

Varmista, että suihkuvarret pääsevät pyörimään vapaasti.

Astianpesukoneen korit

Astianpesukoneessa on yläkori ja ruokailuvälinekorilla rustettu alakori.

Korien ulkoasu voi vaihdella astianpesukoneen mallin kaan.

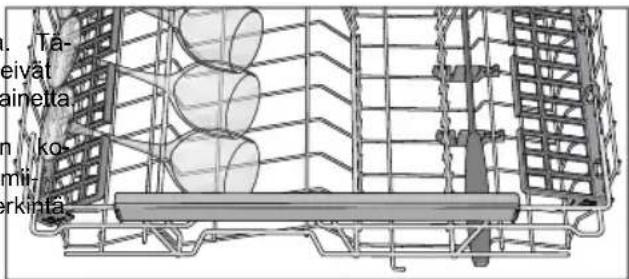

Yläkori

Aseta lasit, kupit, kulhot, pikkulautaset ja vadit yläkoriin.

Käännä aina likaiset pinnat sisään- ja alaspäin! Aseta viini-

Astianpesukoneen käyttö

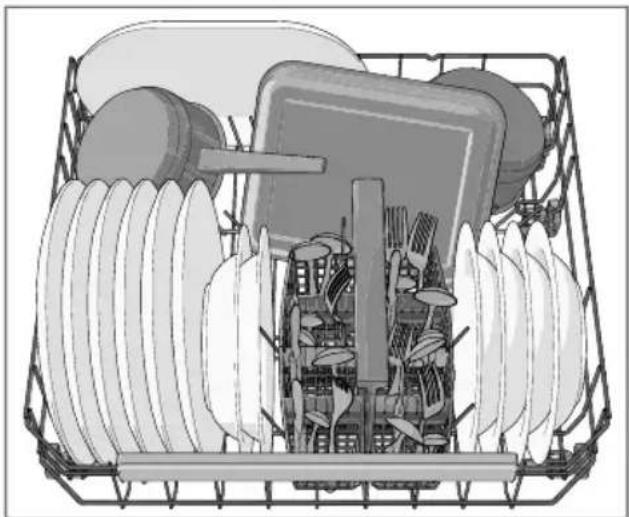

Alakori

Aseta lautaset, pikkulautaset, tarjoiluvadit, kattilat ja luvälineet (ruokailuvälinekorissa) alakoriin.

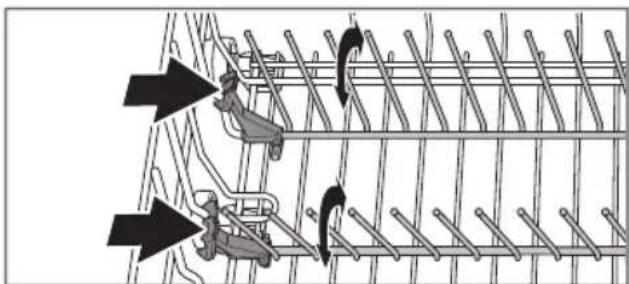

Kaada lautastuet alas kattiloita pestäessä. Vapauta I tuet painamalla kiinnikettä sisäänpäin ennen asennon tämistä.

Aseta ruokailuvälineet koriin kahva alaspäin (ei koske veitsiä) ja mahdollisimman väljästi. Varmista, että lusi pesät eivät ole sisäkkäin.

Ruokailuvälinekori asetetaan alakoriin.

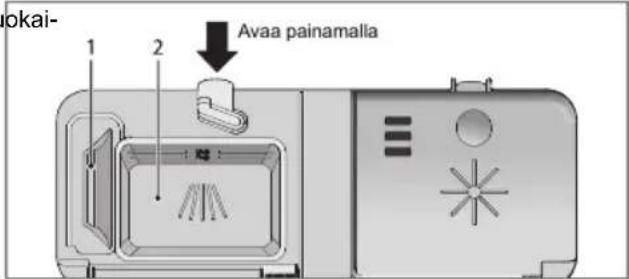

Annostele astianpesuaine

ruokai-

1. Esipesuainelokero
2. Pesuainelokero

Pesuaine on annosteltava veden kovuuden mukaan.

Noudata pesuainepakkauksen annosteluohjeita. Koska koneessasi on vedenpehmennin, annostele pesuaine ja huuhtelukirkaste ikään kuin vesi olisi pehmeää.

Pesuaineen yliannostus voi heikentää pesutulosta ja lisää ympäristön kuormitusta.

Pesuainelokeron tulee olla kuiva, kun pesuaine lisätään. Konjeeessa on lokerot erikseen esipesulle ja varsinaiselle pesuille. Annostele esipesulokeroon vähemmän pesuainetta, jos käytät jauhemaista tai nestemäistä pesuainetta. Ota yhteyttä pesuaineen valmistajaan, jos haluat tietää pesuai- neesta lisää.

HUOM!

Käytä ainoastaan konepesuainetta! Tavallista astianpesuainetta ei voi käyttää, koska vaahdonmuodostus haittaa koneen toimintaa.

Pesuainetabletit

Jaa tabletit kahtia, jos annostelijan kansi on vaikea sulke Peräviänetta ei ehkä annostella oikein, jos kansi on tiukas oiken avaudu oikein.

HUOM!

Pesuainetabletteja ei tulisi käyttää lyhyiden ohjelmien kanssa (alle 75 minuuttia). Käytä silloin konepesujauhetta tai -nestettä.

Yhdistelmäpesuaineet

Markkinoilla on monia erilaisia yhdistelmäpesuaineita. Lue kunkin tuotteen ohjeet huolellisesti.

Luvussa Asetukset kuvataan, kuinka voit ottaa käyttöön toiminnon TAB (3in1/Yhdistelmäpesuaine). Huomaa, että suolasäiliöön on lisättävä suolaa. Jos et ole tyytyväinen pesu- ja kuivaustulokseen, ota toiminto TAB (3in1/Yhdistelmäpesuaine) pois käytöstä ja lisää suolaa, astianpesuainetta ja huuhtelu- ja kirkasteainetta. Katso luku Ennen ensimmäis tä pesukertaa.

HUOM!

Optimaaliseen pesu- ja kuivaustulokseen pääset mällä tavallista pesuainetta ja annostelemalla ho ja kirkasteaineen ja suolan erikseen.

Päävirtakytkin

Paina verkkokytkintä kunnes näyttö syttyy. Tarkasta että vesihana on auki.

PROGRAM - Ohjelman valinta

Valitse ohjelma astioiden ja niiden likaisuuden mukaa Ekopesu on aina esivalittuna.

Paina ohjelmanvalitsinta yhden tai useamman kerran, nes haluttu ohjelmasymboli aktivoituu.

AUTO

45-65° Automaattipesu

Astianpesukone tunnistaa astioiden likaantumisasteen ja sovittaa vedenkulutuksen ja lämpötilan sen mukaan. nuksen jälkeen ohjelmaa pitää käyttää viisi kertaa e kuin se on mukautunut ja tuottaa parhaan tuloksen.

AUTO

45-65° Automaattipesu ^1) + SpeedWash

Tehokas perusohjelma kuivuneiden astioiden pesuun. (Ohjelmaa ei ole tarkoitettu kiinnipalaneen ruuan irrott seen esim. gratiinivuoista.)

70° Tehopesu

Ohjelma hyvin likaisille astioille, esim. kattiloille, padoi gratiinivuoille. Ellei kone täyty näistä astioista, voit la koneeseen lautasia ym.

ECO

55° Ekopesu

Tämä ohjelma on tarkoitettu kevyesti likaantuneiden den pesuun. Se on tehokkain ohjelma yhdistetystä ja vedenkulutuksesta puhuttaessa.

1h

55° Pikapesu ja kuivatus

Ohjelmaa käytetään vähemmän likaantuneiden lasi- ja posliiniastioiden, esimerkiksi kahvikuppien, pesuun.

SpeedWash-valinnan käyttäminen lyhentää ohjelmaa minuuttia).

45° Hellävarainen pesu

Hellävarainen pesuohjelma, jonka viileä lämpötila spoli Aroille kristalli- ja lasiesineille. Annostele pesuainetta säästeliäästi ja sijoita esineet niin, etteivät ne osu toisiinsa pe aikana. Ks. myös Herkästi vahingoittuvat astiat luvussa Täytä astianpesukone. Ohjelmalla voi hyvin pestä myös juuri käytettyjä posliiniastioita, joihin ruokajäämät eivät ole ehtineet tarttua.

myös,

TILLVAL - Lisävalinnat

Valitse lisävalinta painamalla haluttua lisävalintapainiketta. Käytettävissä olevat lisävalinnat vaihtelevat ohjelmittain, eikä kaikkia lisävalintoja voi yhdistellä (käytettävissä olevissa lisävalinnoissa palaa himmeä valo).

SpeedWash

Lisävalinta lyhentää ohjelma-aikaa, mutta suurentaa energian ja veden kulutusta.

Automaattinen avaus

ja Astianpesukoneen luukku avautuu automaattisesti ohjelman Asen päätyttyä, mikä parantaa kuivaustulosta. Odota, kunnes ennen astianpesukone ilmoittaa, että ohjelma on päättynyt ja astia ovat jäähtyneet ennen kuin tyhjennät astianpesukoneen. (Jos astianpesukone on kalusteisiin asennettava, kalusteiden on kestettävä mahdollista kostutta).

HUOM!

Astiastianpesukoneen luukun automaattista avautumista ei saa estää. Se voi häiritä luukun lukon toimintaa.

HI°

HI DRY

lsävalinta sopii erittäin korkeaa hygieniaa vaativille astioille, kuten tuttipulloille ja leikkuulaudoille. Lämpötilaa nostetaan sekä varsinaisen pesun että viimeisen huuhtelun aikana.

Ajastin

Kun valitaan Ajastin, kone käynnistyy 1–24 tunnin kuluttua astiojukun sulkemisesta.

energian-

1. Aktivoi Ajastin painamalla painiketta kerran. Aseta siirtoaika painamalla toistuvasti lisävalintapainiketta tai pitämällä se painettuna.
2. Kun luukku suljetaan, astianpesukone alkaa laskea alaspäin tunnin kerrallaan ja käynnistyy valitun ajan ku luttua.

(30)Jos haluat peruuttaa lisävalinnan Ajastin, avaa luukku ja pidä verkkokytkintä painettuna, kunnes näyttö sammuu.

1) Tätä yhdistelmää (Automaattipesu + SpeedWash) kutsutaan myös nimellä QuickIntensive (90 minuuttia).

Astianpesukoneen käynnistäminen

Käynnistä astianpesukone sulkemalla luukku. Jos verkkokytkin on kytketty päälle, astianpesukone käynnistyy auto maattisesti, kun luukku suljetaan.

• Kallista syvennyksiä sisältävät astiat, kuten kupit, niin, että huuhteluvesi valuu pois. Tämä on tärkeää myös muoviastioiden osalta.
  • Täytä huuhtelukirkastetta tai lisää sen annostusta.
• Aktivoi lisävalinta Automaattinen avaus.
  • Aktivoi lisävalinta HI DRY.
  • Anna astioiden jäähtyä ennen otat ne pois.

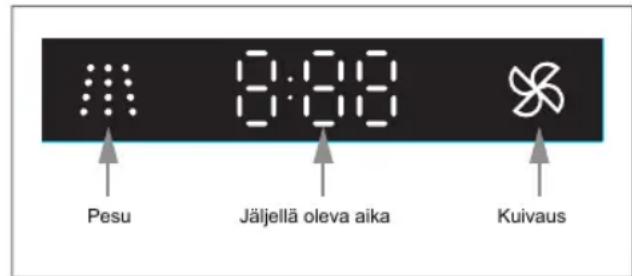

TID - Jäljelläoleva aika

Kun olet valinnut ohjelman ja lisävalinnat, näytössä ohjelman kesto edellisellä kerralla.

Tyhjennä astianpesukone

Käumentunut posliini on erityisen rikkoutuvaa. Anna astioiden jäähtyä koneessa ennen kuin tyhjennät sen.

Kun olet käynnistänyt astianpesukoneen, näytössä näkyy jäljellä oleva ohjelma-aika. Jäljellä oleva aika päivitetäkumentunut posliini on erityisen rikkoutuvaa. Anna astioi- viimeisen huuhteluveden lämmityksen jälkeen. den jäähtyä koneessa ennen kuin tyhjennät sen.

Aika voi vaihdella jonkin verran pesukerrasta toiseen Turbjennä alakori ensin, jotta yläkoriin mahdollisesti jäänyt den lämpötilan, astioiden määrän, ympäristön lämpötilavesi ei kastele alakorissa olevia astioita. yms. mukaan.

Luukun näyttö

Jos haluat keskeyttää tai vaihtaa ohjelman

Jos haluat vaihtaa ohjelmaa astianpesukoneen käynnistämisen jälkeen, avaa luukku ja pidä verkkokytkintä painettuna, kunnes näyttö sammuu. Lisää astianpesuainetta uudelleen, jos annostelijan pesuainelokeron luukku on avautunut. Paina sitten uudelleen verkkokytkintä, valitse uusi ohjelma ja sulje luukku.

Jos haluat täyttää lisää astioita

Avaa luukku. Astianpesukone pysähtyy automaattisesti. Lisää astiat koneeseen ja sulje luukku. Kone jatkaa hetken kuluttua ohjelmaa keskeytyskohdasta.

Jos astianpesukone pysähtyy sähkökatkoksen vuoksi

Jos ohjelma ei ole ehtinyt päättyä, keskeytynyt ohjelma jatkuu, kun virta jälleen kytkeytyy.

HUOM!

Jos virta katkaistaan tai jos luukku on auki 2 kuivauksen aikana, ohjelma keskeytyy.

minuuttia

Pesuohjelman päätyttyä

Ohjelman päätyttyä näytössä näkyy "End".

Astianpesukoneen virta katkeaa automaattisesti ohjelman päätyttyä. Sulje vesihana aina käytön jälkeen.

Paras kuivaustulos

• Täytä kone täyteen.

Ohjelmataulukko

PROGRAM- Ohjelma	Pesuaine, loke-ro 1 / 2(ml)	- Lisävalinnat	EsipesuTILLVANarsinainen pesu	Huuhtelujen määrä	Viimeinen huuhtelu	Kulutustiedot 1)
						Pesuaika(n. hh:min)	Energia(n. kWh)	Vedenkulutus(l)
								11-200,9-1,52:10
					Tehopesu	10 / 25		701,723570 °C
Ekopesu2)						--- / 25		9,56,8233045 °C
					--- / 20Pikapesu ja kuivatus			550,6°C0025 °C
Hellävarainen pesu	--- / 20		45 °C	2	50 °C	1:40	0,8	9

1) Kulutusarvot vaihtelevat jonkin verran riippuen tuloveden lämpötilasta, huonelämpötilasta, astioiden määrästä, valituista lisätoiminnoista jne.
2) Tämä pesuohjelma on vakiopesukerta, johon energiamerkinnän tiedot perustuvat. Se on tarkoitettu normaalisti likaantuneiden astioiden pesuun ja on tehokkain ohjelma yhdistetyn energian- ja vedenkulutuksen kannalta.

Asetukset

Avaa asetusvalikko:

Avaa ensin luukku. Sammuta kone. Paina verkkokytkintä, kunnes näyttöön syttyy valo.1.

1. 10 sekunnin kuluessa:

- paina ohjelmanvalitsinta ja SpeedWash-lisävalintapainiketta.

Näyttöön tulee asetusvalikko (nykyinen asetus ja nykyinen asetusarvo).3.

(Poistu valikosta selaamalla valikon läpi tai painamalla verkkokytkintä.)

Navigointi asetusvalikossa:

Voit nyt tehdä seuraavat asetukset:

		VaihtoehtoAsetukset
			Huuhtelukirkasteen annostuksen säätäminen1:00Lisää huuhtelukirkasteen annostusta:Jos astioissa on vesitahroja.Vähennä huuhtelukirkasteen annostusta:Jos astioissa on valkoinen/sininen tahmeaJos astioissa on raitoja.Astioihin jää vaahtoa. Jos vesi on erittäinhuuhtelukirkastetta voi laimentaa lisäämällä vettä.Oletusasetus: 05
		2:00 - 2:09Veden kovuus2.	Vedenpehmentimen asetus. Valitse asetus tuloveden kovuuden mukaan. On tärkeää, että asetus on F iokein!
			Saksalaiset ko-Ranskalaiset viusasteet	kovuusasteet	Suositeltu ase-tus
					2:000-9°fH0-5°dH
					2:0110-14°fH6-8°dH
					2:0215-20°fH9-11°dH
					2:0321-25°fH12-14°dH
					2:0426-34°fH15-19°dH
					2:0535-43°fH22-24°dH
					2:0644-52°fH25-29°dH
					2:0753-70°fH30-39°dH
					2:0871-88°fH40-49°dH
					2:0989°fH50°dH
			Muista täyttää suolasäiliö, kun olet asettanut vedenpeh-mentimen arvoksi 2:01 - 2:09.Tuloveden kovuuden ollessa alle 6°dH (9°fH) asetuksen on oltava 2:00. Silloin vedenpehmennin ei ole käytössä eikä suolaa tarvitse lisätä.Oletusasetus: 04
3.	TAB(3-in-1/Yhdistelmäpesuaine)	3:00 (Pois)3:01 (Päällä)	Aktivoi tämä lisävalinta käyttäessäsi nk. yhdistelmääinetta kuten 3 in 1. Pesuohjelma säädetään automaatti-sesti niin, että pesu- ja kuivaustulos on aina mahdollisimman hyvä. Kun lisävalinta on aktivoitu, huuhtelukirkastetta ei tarvitse täyttää, koska lisävalinta sulkee huuhtelukirkasteen annostelun. Se vähentää myös suolan annostelua vedenpehmentimessä. Huomaa, että suolasäiliöön on lisättävä suolaa.
			HUOM!
			Hyvän pesutuloksen varmistamiseksi on tärkeää tar-kistaa, minkä tyyppisestä pesuaineesta tai yhdistel-mätuotteesta on kysymys! Noudata pesuainepakkauksessa olevia annosteluohjeita. Noudata käyttöohjeita ja pakkauksen tietoja!

Hoito ja puhdistus

Lisää huuhtelukirkastetta

Kun huuhtelukirkaste loppuu, näyttöön syttyy yllä symboli.

Karkeasiivilään keräytyvät suurehkot ruuantähteet, jotka eivät sellaisenaan mahdu poistopumppuun. Tyhjennä karkeasiivilä tarvittaessa.

1. Avaa huuhtelukirkastesäiliön kansi.
2. Täytä varovasti huuhtelu- ja kirkasteainetta tasoon, 2 joka Pyhjennä karkeasiivilä. Muista laittaa se takaisin paikal- on merkitty max.
3. Pyyhi mahdollinen huuhtelukirkaste säiliön ympäriltä.
4. Sulje kansi kunnolla.
5. Nosta karkeasiivilä suoraan ylös.
   2joka Ryhjennä karkeasiivilä. Muista laittaa se takaisin paikal-leen!

Täytön jälkeen saattaa kestää jonkin aikaa, ennen symboli sammuu.

Hienosiviilä

Hienosuodattimeen keräytyvä aines huuhtoutuu automaat- dīresti pesun yhteydessä. Puhdista hienosuodatin tarvittaes- sa.

Lisää suola

Kun suola loppuu, näyttöön syttyy yllä oleva symboli

Kun suola loppuu, avaa kansi ja täytä säiliö suolalla. tarvitaan vain ensimmäisellä täyttökerralla! Pyyhi puhtaaksi ja kierrä kansi kiinni. Käynnistä pesuohjelma niin, että neeseen mahdollisesti jäänyt suola huuhtoutuu pois. 4.

1. Kierrä kahvaa vastapäivään.
2. Nosta suodatin suoraan ylös kädensijan avulla. Irrota sen jälkeen karkeasuodatin hienosuodattimen puhdistusta varten.
   a. Vetta
3. Asenna päinvastaisessa järjestyksessä. Varmista, että tä siivilän reunat ovat tiiviisti alustaa vasten.
4. Lukitse siivilä kiertämällä kahvaa kierros myötäpäivään. Kahvan pitää osoittaa luukkua kohti.

Täytön jälkeen saattaa kestää jonkin aikaa, ennen kuin symboli sammuu.

VAROITUS!

Ruostevaurioiden välttämiseksi pesuohjelma on käynnistettävä heti suolan lisäämisen jälkeen.

Älä kaada konepesuainetta suolasäiliöön. Se aiheuttaa pehmentimen tuhoutumisen!

HUOM!

Jos siivilõitä ei ole asennettu oikein, se vaikuttaa pesutulokseen. Huomaa, että astianpesukonetta ei saa käyttää, jos siivilät eivät ole asennettuina!

HUOM!

Tarkista, että pohjakaivon oikeassa reunassa oleva värillinen suojus on paikoillaan.

Suihkuvarret

Suihkuvarsien reiät ja laakeroinnit saattavat toisinaan keutua. Poista tukos neulalla tai vastaavalla työkalulla Suihkuvarsissa on reiät myös alapuolella.

Voit irrottaa suihkuvarret puhdistamisen helpottamiseksi. Muista kiinnittää ne lopuksi takaisin huolellisesti.

Alempi suihkuvarsi

- Irrota alempi suihkuvarsi nostamalla se suoraan

1. Vedä yläkori ulos.
2. Irrota suihkuvarsi yläkorista kiertämällä suihkuvarren laakerointia vastapäivään.

Puhdista luukun sivut ja tiiviste säännöllisesti. Käytä kevyesi kostutettua liinaa (käytä tarvittaessa hieman puhdistusainetta).

Ohjelmapaneeli

Pidä painikkeet puhtaina liasta ja rasvasta. Pyyhi ne kuiva tai kostealla liinalla. Älä käytä puhdistusaineita – ne voiva naarmuttaa pinnan. Katkaise astianpesukoneen virta verkokytkimestä painikkeiden puhdistuksen ajaksi tahattomien painallusten välttämiseksi.

Astianpesukoneen sisäpuoli

Astianpesukoneen sisäpuoli on valmistettu ruostumattomas- ta teräksestä, ja se pysyy puhtaana normaalissa käytössä.

Kalkkikerrostumat

Jos vesijohtoverkon vesi on kalkkipitoista (kovaa), konee-seen voi muodostua kalkkikerrostumia. Annostele tällöin pesuainelokeroon kaksi ruokalusikallista sitruunahappoa ja pese tyhjä koneellinen ohjelmalla Tehopesu.

Poistopumpun tukoksen avaaminen

Jos astianpesukoneeseen jää vettä ohjelman päättymisen jälkeen, jokin esine voi tukkia poistopumpun. Se on helpp ottaa itse pois.

1. Sammuta kone verkkokytkimellä ja vedä pistotulppa pistorasiasta.
2. Irrota karkeasuodatin ja hienosuodatin.
3. Tyhjennä vesi pesutilasta.
4. Poistopumpun tarkastusta varten pohjakaivon oikeassa reunassa oleva värillinen suojus on otettava pois.
5. Pyöritä suojuksen takana olevaa pumpun siipeä käsin. Ota mahdollinen esine pois.
6. Asenna poistopumpun suojus sekä hienosiivilä ja karkeasuodatin takaisin.
7. Kytke pistotulppa pistorasiaan.

Ellei konetta voi kuitenkaan käynnistää ja siitä kuuluu suriseva ääni, ylitulvimissuoja on aktivoitunut.

• Sulje vesihana.
• Irrota pistotulppa pistorasiasta.
• Soita huoltoon.

HUOM!

Muista asentaa poistopumpun suojus takaisin.

Vianetsintä

		ToimenpideNäytössä näkyvät virhetyypit
	YlitäyttöF10	Puhdista poistopumppu. Ks. luku Hoito ja puhdistus. Ellei vika korj huoltoon.
	VedenpoistohäiriöF11	Ks. "Koneeseen jää vettä" alla olevasta taulukosta "Ongelmat". Ellei soita huoltoon.
		Tarkasta, että vesihana on auki. Jos ongelma jatkuu, soita huoltoo
		Sulje vesihana ja soita huoltoon.Vuoto tuloventtiilissäF40
F52	Vedenkorkeus vika	Puhdista karkeasiivilä ja hienosiivilä. Ellei vika korjaannu, soita huoltoon.
		Sulje vesihana ja soita huoltoon.YlitäyttöF54
		Soita huoltoon.VedenkiertovikaF56

Poista virheilmoitus painamalla mitä tahansa painiketta.

Ongelma	Mahdollisia syitä	Toimenpiteet
Painikkeet eivät reagoi painallukseen.	Painikkeita on painettu liian luukun avaamisen jälkeen.	Odopasthetki ja yritä uudelleen.
	Painikkeet ovat likaisia.	Pyyhi ne kuivalla tai kostealla liin
	Luukku on kiinni.	Avaa luukku. Painikkeet reagoivat pa luksiin vain silloin, kun luukku or
Luukkua ei voi sulkea.	Korit eivät ole oikeassa asennossa.	Tarkasta, että korit ovat paikallaan.
		Tarkasta, etteivät astiat estä korie tamista paikalleen.
	Luukun lukko ei kytkeydy ja lukitu	Tarkasta luukun lukko. Jos se ei dy ja lukitu, avaa luukku. Paina li tapainiketta Automaattinen avaus 1 sekuntia. Odota sen jälkeen 30 s Sulje luukku. Tarkasta, että luukur kytkeytyy ja lukittuu.ToimenpiteetMahdollisia syitäOngelma
		Tarkasta.Luukku ei ole suljettu kunnolla.Astia
	Olet avannut astianpesukoneen lisä	Sulje luukku ja odota. Hetken kuluttua
	sesi sinne astioita ohjelman ollessa	astianpesukone jatkaa keskeytyskohdas-
	käynnissä.	ta.
	Luukun lukko ei ole kytkeytynyt	jaTarkasta.luukun lukko. Jos se ei ole
	nut.	kytkeytynyt ja lukittunut, avaa luukku. Paina lisävalintapainiketta
		Automaattinen avaus 15 sekuntia. Odota sen jälkeen 30 sekuntia. Sulje luukku. Tarkasta, että luukun lukko kytkeytyy ja lukittuu.
		lukittuu.
		Tarkasta.Sulake on palanut.
		Tarkasta.Pistotulppa ei ole pistorasiassa.
		Tarkasta.Vesihana on kiinni.
		Tarkasta.Ylitulviminen/vuoto.
	Koneesta kuuluu suriseva ääni (po)	Pistotulppa vesihe vesihana. Irrota pistotulppa pisto-
	pumppu), joka ei lakkaa, kun virta	kasista ja soita huoltoon.
	kaistaan päävirtakytkimestä.
	Tarkasta, ettei lisävalinta Ajastin	oloos akvaluat poistaa lisävalinnan Ajastin, pidä verkkokytkintä painettuna, kunnes näytön virta katkeaa. Käynnistä astian-
	tivoitu.	pesukone uudelleen.
		Nosta suihkuvarret pois ja puhdista.Suihkuva
		Tarkasta, etteivät astiat ole suihkuvar-
		sien tiellä.
	Huuhteluvarsien reiät tai laakeroinn	Puhdista suihkuvarret. Katso luku ja puhdistus.
	ovat tukkeutuneet.
		Valitse pidempi ohjelma.Väärä ohjelma.
	Pesuaineen virheellinen annostelu.	Annostele veden kovuuden mukaan. Suuri ali- tai yliannostelu huonontaa pe-
	varaa.	sutulosta.
	Kone täytetty väärin.	Vältä suurpakkauksia.Pesuaine vanhaa. Pesua
	na.	Asettele astiat tukevasti.Lasit ja kupit ovat
	Siivilät on asennettu väärin.	Tarkasta, että siivilöiden kädensija on lukittu paikalleen. Kädensijan tulee osoittaa suoraan astianpesukoneesta ulospäin.
	Poistopumpun suojus puuttuu.	Tarkista, että pohjakaivon oikeassa reu-
		nassa oleva värillinen suojus on paikoil-
		laan. Katso luku Hoito ja puhdistus.
Läikkiä ruostumattomassa teräksessä tai hopeassa.	Tietyt ruoka-aineet kuten sinappi, neesi, sitruuna, etikka, suola ja kastikkeet voivat aiheuttaa läikkiä tumattomaan teräkseen, jos ne jäävätkiinni pitkäksi aikaa.	Majohtele tällaiset ruuantähteet, jos et skäyimistä astianpesukonetta heti. Käytä ruostuusti Hellävarainen pesu-ohjelmaa.
	Ruostumaton teräs aiheuttaa aina hopeaesineisiin, jos nämä materiaaldaan ehkäistä erottelemalla eri metallijoutuvat kosketuksiin pesun aikana typit, kuten hopea, ruostumaton teräs Myös alumiini voi aiheuttaa läikkiäja malumiini.hin astioihin.	Täkiöja ja astioiden himmentymistä voi-hopeaesineisiin, jos nämä materiaaldaan ehkäistä erottelemalla eri metallijoutuvat kosketuksiin pesun aikana typit, kuten hopea, ruostumaton teräs Myös alumiini voi aiheuttaa läikkiäja malumiini.
	Pehmentimestä vuotaa suolaa.Astioihin	Tärkjöfa, läikkä staalaskäliön kansi on kun-nolla kiinni. Muussa tapauksessa soita huoltoon.
		Katso luku Asetukset.Vedenpehmennin asetet
	tus.	Katso luku Asetukset.Virheellinen huuhtelukirk
	Suolasäiliö tyhjä.	Lisää suolaa. Katso luku Ennen ensim-mäistä pesukertaa.
	Käytössä on 3in1/Yhdistelmäpesuai- ja asetus TAB (3in1/Yhdistelmäpesuane) pois päältä ja lisää suolaa sekä huuhtelu- ja kirkasteainetta.
	Liian korkea lämpötila ja/tai pesua	Pese (kristalli)lasi matalassa lämpötilas-liika-annostus voi aiheuttaa nk. etssan-ja annostele pesuainetta varovasti.tumista (kristalli)laseissa. Tätä ei vältet-yhteyttä pesuaineen valmistajaan.tavasti voida korjata, ainoastaan ehkäistä!
kalvo.	Huuhtelukirkasteen annostus liian su	VähAsthäihiannjästustalkokadeosinlvent Ehnera ensimmäistä pesukertaa ja Asetukset.Jos vesi on erittäin pehmeää, huuhtelu-kirkastetta voi laimentaa lisäämällä puolet vettä.
Läikkiä, jotka eivät lähde pesussa	Huulipuna ja tee voivat aiheuttaa joita on vaikea pestä pois.	Vähiruja, pesuaineeseen, jossa on valkai-suainetta.
Pesuainelokerossa on pesuainejäämä inohjelman päättyessä.	Besuainelokero on ollut kostea, ku suaine annosteltiin.	Respeinelokeron on oltava kuiva, pesuaine annostellaan.
Pesun aikana kuuluu kolinaa.	Astiat on sijoitettu väärin tai suih eivät pyöri.	Väremista, että astiat on sijoitettu tukevas-ti. Tarkasta suihkuvarsia pyörittämällä, että ne pyörivät vapaasti.
	Ohjelma kestää arvioitua kauemmin	Ei toimeurpiteräkyyOhjäytössäseuraavalla käyttökerralla näytetään korjattu aika.Puhdista karkeasiivilä ja hienosiivilä.Siivilät o FI on
	Siivilät on asennettu väärin.	Tarkasta, että siivilöiden kädensija lukittu paikalleen. Kädensijan tulee osoittaa suoraan astianpesukoneesta ulospäin.
	Poistopumpussa roskia.	Puhdista poistopumppu. Katso luku Hoito ja puhdistus.
	Poistopumpun suojus puuttuu.	Tarkista, että pohjakaivon oikeassa reunassa oleva värillinen suojus on paikoillaan. Katso luku Hoito ja puhdistus.
	Taitos poistoletkussa.	Varmista, ettei poistoletkussa ole taitok-sia eikä se tee jyrkkiä kulmia.
	Tukos poistoletkussa.	Irrota poistoletku astianpesupöydän ve-silukosta. Tarkasta, ettei letkuun ole tarttunut roskia ja että liitosputken läpi-mitta on vähintään 14 mm.
Koneessa paha haju.	Koneen pesutilassa tai siivilöissä kaa.	Puhdista tiskiharjalla ja vähän vaaltoa-valla pesuaineella.
	Alhaisen lämpötilan ohjelma on val pitkähkön ajan.	Pese normaalilämpöisellä ohjelmalla suunnilleen kerran kuukaudessa.
Astiat eivät kuivu riittävän kuivaksi käytössä.		Aktivoi lisävalinta Automaattinen avaus.Lisäva
		Täytä kone täyteen.Kone ei ole kokonaan
		Huuhtelukirkaste on lopussa tai sää annostus on liian pieni.
		Käytössä on 3in1/Yhdistelmäpesuainä ja asetus TAB (3in1/Yhdistelmäpesune) on aktivoitu.

Asennus

* Ota muovilistat pois, mikäli syvennyksen asennusmitta on Varo! Reuna voi olla terävä. Käytä suojakäsineitä!

597--600 mm.

Mitat ovat nimellisiä. Ne voivat vaihdella.

Turvallisuusohjeet

Luukun kuljetussuojus

• Sähkö-, vesi- ja viemäriliitäntä on jätettävä ammatMaista poistaa luukun kuljetussuojaus, kun purat astianpe-toisen asentajan tehtäväksi. sukonetta pakkauksesta.
• Noudata aina vesi-, viemäri- ja sähköasennuksia koske-via määräyksiä.
• Ole varovainen asennuksen yhteydessä! Käytä suojakäsineitä! Älä yritä asentaa konetta yksin!
• Aseta vuotosuojus lattialle pesukoneen alle mahdollisten vesivahinkojen ehkäisemiseksi.
• Ennen kuin kiinnität astianpesukoneen, koekäytä se Hellävarainen pesu-ohjelmalla. Tarkasta että astianpesukone ottaa vettä ja poistaa sen. Tarkasta myös mikään liitäntä vuoda.

REMOVE

VAROITUS!

Sulje vedentulo asennuksen ajaksi!

Pistotulpan on oltava irti pistorasiasta tai pistorasian on oltava jännitteetön asennustyön aikana!

Astianpesukoneen sijainti

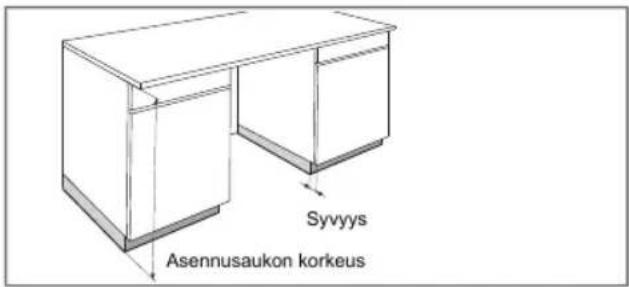

Astianpesukone on tarkoitettu asennettavaksi työtason alle. Rakennemitat näkyvät kuvassa. Varmista, että poistoaukon reunat ovat tasaiset eivätkä vahingoita poisto- tai tuloletkua tai liitäntäjohtoa.

FI

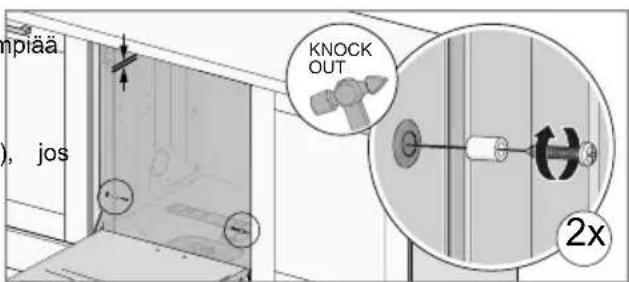

1. Varmista, että astianpesukoneen yläpinnan ja työtason alapinnan väliin jää vähintään 3 mm ilmarako.

2. Työnnä kone paikalleen.

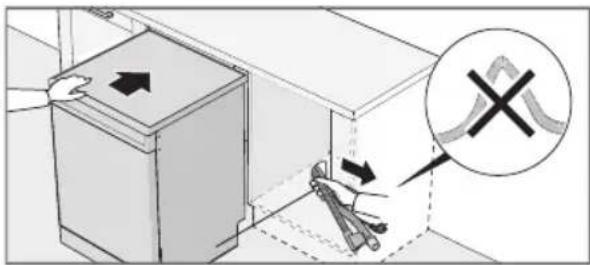

3. Vedä poistoletkusta ja liitäntäputkesta, kun työnnät konetta paikalleen.

4. Tarkasta, ettei letkuun jää taitoksia tai jyrkkiä mutkia ja ettei mikään voi vahingoittaa letkuja.

Jos astianpesukone on kalusteisiin asennettava, kalusteiden on kestettävä mahdollista kosteutta.

Höyrysulkukalvon asennus

Asenna höyrysulkukalvo (toimitetaan asiakirjojen mukana) työtason alle. Höyrysulkukalvo suojaa työtasoa kosteudelta.

HUOM!

Höyrysuojakalvon kiinnityspinnan pitää olla puhdas ja kuiva.

- Tarkasta, että astianpesukone asennetaan niin, että luukku aukeaa esteettä. Muutoin luukun lukon toiminta voi häiriintyä.

1. Hienosäädä etujalkojen korkeus (koneen kallistus saa olla enintään 5 mm).

Viemäriliitäntä

Tämän astianpesukoneen voi asentaa korkeammalle kiintokalusteeseen (mukavalle työskentelykorkeudelle). Se tarkoittaa, että astianpesukoneen voi asentaa niin, että sen on korkeammalla kuin poistoletkun pää, jonka voi vetää esimerkiksi suoraan lattiakaivoon. Astianpesukoneessa on suojavarustus, joka estää sen tyhjenemisen vedestä

Säädä korkeus ja työnnä astianpesukon paikalleen

1. Aloita mittaamalla etäisyys lattiasta työtason alareunaan tiskauksen aikana.
2. Mittaa etäisyys lattiasta koneen yläreunaan.

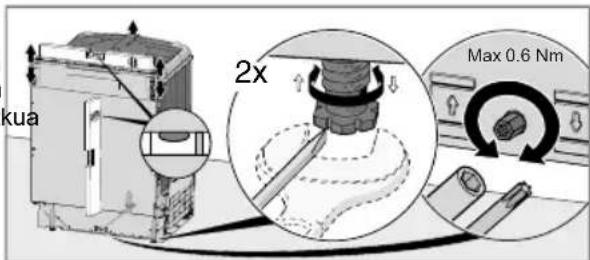

3. Säädä etujalkojen korkeus kiertämällä niitä joko myötä-päivään, jolloin korkeus kasvaa, tai vastapäivään, jolloin korkeus vähenee.

Kallista konetta hieman eteenpäin ja säädä takajalan korkeutta etuosassa olevasta ruuvista. Ruuvaamalla myötäpäivään korkeus pienenee ja ruuvaamalla vastapäivään korkeus kasvaa.

Poistoletkun voi myös vetää tiskialtaan vesilukon liittim Liittimen sisähalkaisijan on oltava vähintään 14 mm.

Poistoletkua saa jatkaa enintään 2,5 m (poistoletkun naispituus ei saa ylittää 4,5 m). Mahdollisten jatkoliitosten ja jatkoputkien sisähalkaisijan tulee olla vähintään 14 mm. Mieluiten poistoletku kuitenkin korvataan uudella letkulla, jossa ei ole liitoksia.

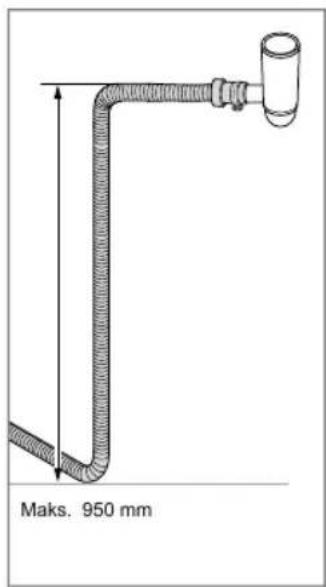

Poistoletkun mikään osa ei saa olla yli 950 mm korke koneen pohjasta.

Asenna poistoletku letkunkiristimellä. Varmista, ettei poistoletkuun tule taitoksia.

Vesiliitäntä

Käytä vain koneen mukana toimitettua tuloletkua. Älä vanhoja tai muita erillisiä letkuja.

Tuloletkussa on oltava vesihana (sulkuhana). Vesihanavasten.

sijoitettava helposti käsillä olevaan paikkaan, jotta veden

tulon voi katkaista, jos astianpesukonetta pitää siirtää. Kiir

Kun asennus on valmis, avaa vesihana ja anna neen tasaantua hetki. Tarkasta, että kaikki liitännät viitä.

HUOM!

Älä ylitä veden sallittua enimmäislämpötilaa. Kaikki keittiövälineiden materiaalit eivät kestä voimakasta kuumuutta. Katso kohta Herkästi vahingoittuvat astiat luvussa Täytä astianpesukone.

Sähköliitäntä

Sähköliitännän tiedot löytyvät arvokilvestä. Niiden on vastattava sähköverkon tietoja.

Astianpesukone on kytkettävä maadoitettuun pistorasiaan.

Pistorasia on sijoitettava asennustilan ulkopuolelle, jotta siihen pääsee helposti käsiksi astianpesukoneen asennuksen jälkeen. Älä käytä jatkojohtoja!

HUOM!

Sähköjohdon vaihtamisen sekä koneen turvallisuuteen ja esorituskykyyn liittyviä korjauksia ja kunnossapitotehtäviä saa tehdä vain valmistajan hyväksymä huoltoteknikko tai joku muu vastaavan ammattitaidon omaava henkilö. koko-

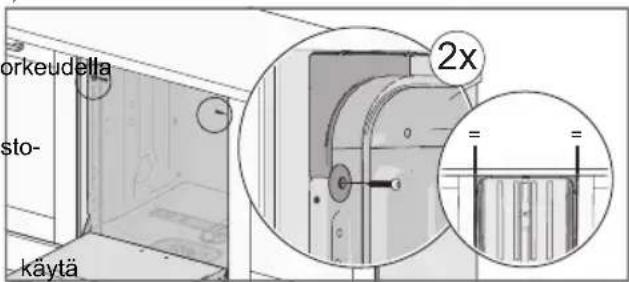

Kilinitä astianpesukone

Tarkista kiinnityksen jälkeen, että etujalat lepäävät lattiaa

Kiinnitä astianpesukone kiinni kahdella ylimääräisellä ruuvilla

despaaiyötason alapinnan ja astianpesukoneen yläpinnan väliin gaavä tiiilmarako on suurempi kuin 3 mm, astianpesukone kiinnitettävä kahdella ylimääräisellä ruuvilla.

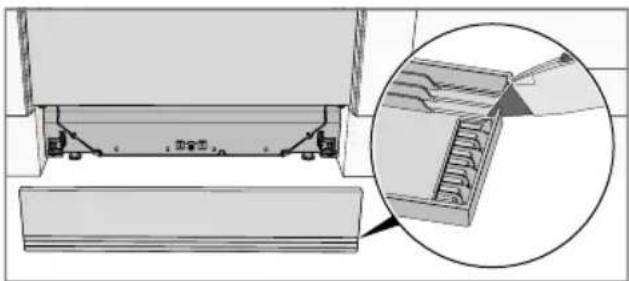

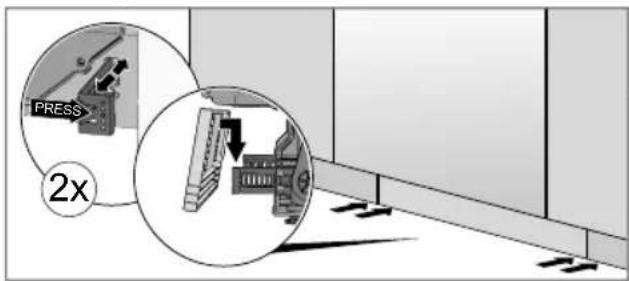

Astianpesukoneen sokkelilevy

Astianpesukone toimitetaan sokkelilevyn kanssa. Sokkelilevyn korkeutta voidaan säätää asennusaukon korkeuden ja

sokkelin syvyyden mukaan. Taulukosta näkyy, mitä solbkelilevyn asennus lilevyn korkeutta on käytettävä.

FI

kon korkeus (mm)	Syvyys (mm)Asennusau-
					90<80706050
					90----820
					1009090--830
					1101001009090840
					120110110100100850
					120120120110110860
					120120120120120870 <

Tee terävällä veitsellä viilto halutulle korkeudelle sokkelilevyn etu- ja takapuolelle. Taita levy sen jälkeen varovasti oikean korkuiseksi.

Äänieristeen asennus (vain tietyt mallit)

Tietoja testauslaitokselle

Lue luku Vianetsintä ennen kuin otat yhteyttä huoltoñilaall-tietoja testauslaitokselle sähköpostitse osoitteesta moita yhteydenotossa arvokilven tiedot. Merkitse [e-mail].

tyyppi (1) ja sarjanumero (2).

Cylinda service 0771-25 25 00.

Ilmoita kysymyksen yhteydessä arvokilven tiedot. Merkitse muistiin tuotenumero (1) ja sarjanumero (2).

Tiedot energiamerkinnästä

Tiedote, Komission delegoidun asetuksen (EU) N:o 1059/2010 mukaan

Cylinda

	SV-DISKEN 2TMallimerkintä:
Vakiokattauksien määrä:	13 ^1) A+++Energiatehokkuusluokka:
Vuotuinen energiankulutus(AE):	233 kWh/vuosi ^2) 0,82 kWhNormaalin pesukerran energiankulutus(E

Tehonkulutus

Päältä (P):	0,49 W
Lepotila (P):	0,49 W
Vuotuinen vedenkulutus(AW):	2660 litraa/vuos3)
Kuivaustehokkuusluokka:	A4)
	Ekopesu5), lisävalinta Automaattinen avausVakio-ohjelma:
	210 minuuttiaVakiopesukerran ohjelma-aika:
1):	JatkuvaLepotilan kesto (T
	44 dB(A) re 1 pWÄänitaso:
	Kalusteisiin asennettavaRakenne:

1) Standardin EN 50242 mukaan.

2) Perustuu 280 vakiopesukertaan kylmävesiliitännällä ja energiansäästötilan mukaiseen kulutukseen. Todellinen energiankulutus riippuu siitä, miten konetta käytetään.

3) Perustuu 280 vakiopesukertaan. Todellinen vedenkulutus riippuu siitä, miten konetta käytetään.

4) Asteikolla G (pienin tehokkuus) - A (suurin tehokkuus).

5) Tämä pesuohjelma on vakiopesukerta, johon energiamerkinnän tiedot perustuvat. Se on tarkoitettu normaalisti likaantuneiden astioiden pesuun ja on tehokkain ohjelma yhdistetyn energian- ja vedenkulutuksen kannalta.

Tekniset tiedot

817-890 mmKorkeus:

Leveys: 596 mm

Syvyys: 577 mm

Paino: 35 kg ^1)

Sähköliitäntäkatso arvokilpi

Liitäntäteho Katso arvokilpi

1) Paino voi vaihdella teknisten varusteiden mukaan.

Indholdsfortegnelse

Din opvaskemaskine 68

Huolto: Ota yhtcyttä myymälään, josta ostit tuotteen, niin saat lisätietoja lähimmästä huoltollikkeestä

Tarvittavat tiedot: Mallinumero, Sarjanumero, Ostopäivä, Ongelman kuvaus, Nimi ja osoite, Puhelinnumero

SE

Service: Vi har service i hela Sverige. Besök www.cylinda.se Ring 0771-25 25 00 (endast lokaltaxa)
