KÄYTTÖOHJE ZWQ 5129 ZANUSSI

1 Käyttöpaneeli
2 Kannen kahva
3 Nukkasihdin luukku
4 Vipu laitteen siirtämistä varten
5 Säätöjalat

Käyttöpaneeli

1 Ohjelmanvalitsin
2 Linkousnopeuden valitsin
3 Painikkeet ja niiden toiminnot

4 Ohjelmavaiheiden merkkivalot
5 "Käynnistä/Tauko"-painike
6 Ajastimen painike

Pesuainelokerikko

Huuhteluaine (älä täytä yli MAX-merkin-nän M)

Turvallisuusohjeet

Lue nämä turvallisuusohjeet huolellisesti ennen kuin asennat laitteen ja käytät sitä. Säilytä tämä käyttöohje laitteen mukana.

Yleiset turvallisuusohjeet

• Älä yritä tehdä muutoksia laitteeseen. Seu-rauksena voi olla vaaratilanteita.
• Tarkista, että vaatteista on poistettu kaikki kolikot, hakaneulat, rintaneulat, ruuvit jne., ennen kuin laitat pyykin koneeseen. Jos tällaisia esineitä jää pyykin joukkoon, ne voivat vauri-oittaa konetta vakavasti.
• Käytä suositeltu määrä pesuainetta.
• Laita pienet vaatekappaleet (sukat, vyöt jne.) pesupussiin tai tyynyliinan sisään.
• Irrota vedenottoletku ja sulje hana pesuko- neen käytön jälkeen.
• Kytke laite aina irti verkkovirrasta ennen puhdistus- ja huoltotöitä.
• Älä pese pesukoneessa kaarituellisia rintaliivejä tai saumaamattomia tai rispaantuneita vaatteita.

Asennus

• Pura laite pakkauksestaan tai pyydä pakkaus purkamista heti toimituksen jälkeen. Tarkista, ettei laitteessa ole minkäänlaisia ulkopuolisia vaurioita. Ilmoita kaikista kuljetusvaurioista jälleenmyyjälle.
• Poista kaikki kuljetustuet ja pakkausmateriaalit ennen laitteen asennusta.

• Laitteen kytkentä vesijohtoverkkoon on an- nettava ammattitaitoisen putkiasentajan tehtäväksi.

• Jos kodin sähköjärjestelmään tarvitaan tehdä muutoksia laitteen kytkentää varten, anna muutokset ammattitaitoisen sähköasentajan tehtäväksi.

• Tarkista asennuksen jälkeen, ettei virtajohto ole jäänyt puristuksiin laitteen alle.
• Jos laite sijoitetaan maton päälle, varmista, että matto ei tuki laitteen pohjassa olevia il-manvaihtoaukkoja.
• Laite on kytkettävä määräysten mukaiseen maadoitettuun pistorasiaan.
• Lue huolellisesti kappaleessa Sähköliitäntä esitetyt ohjeet, ennen kuin kytket laitteen verkkovirtaan.
• Virtajohdon vaihdon saa suorittaa vain valtuutettu huoltoliike.
• Valmistaja ei vastaa minkäänlaisista virheellisen asennuksen aiheuttamista vahingoista.

Suojeltava jäätymiseltä

Jos laite altistuu alle 0 °C:n lämpötilalle, suorita seuraavat varotoimenpiteet:

• Sulje hana ja irrota vedenottoletku.
• Aseta vedenottoletkun ja tyhjennysletkun päät lattialla olevaan astiaan.
• Valitse tyhjennysohjelma ja anna ohjelman pyöriä loppuun saakka.
• Kytke laite irti verkkovirrasta kääntämällä ohjelmanvalitsin Stop-asentoon. ○.
• Irrota pistoke pistorasiasta.
• Kiinnitä vedenottoletku ja tyhjennysletku takaisin paikalleen.

Tällä tavoin letkuihin jäänyt vesi poistuu eikä jäädy letkujen sisälle, mikä voisi vaurioittaa laitetta.

Ennen kuin kytket laitteen uudelleen toimintaan, tarkista, että ympäristön lämpötila ei ole pakkasen puolella.

Käyttö

• Laite on tarkoitettu normaaliin kotitalouskäyttöön. Älä käytä laitetta kaupallisiin tai teollisiin tai mihinkään muihin kuin edellä mainittuun tarkoitukseen.
• Lue tekstiilien hoito-ohjeet ennen kuin peset ne.
• Älä pese koneessa vaatteita, joissa on bensiinillä, alkoholilla, trikloorietyleenillä jne. pois-

tettuja tahroja. Jos tahanpoistossa on käytetty tällaisia aineita, odota, kunnes aine on haihtunut, ennen kuin laitat vaatteet pesukoneen rumpuun.

• Tyhjennä taskut ja ravista viikatut vaatteet au- ki.
• Tämä laite ei ole tarkoitettu fyysisesti tai sensorisesti rajoitteisten tai muulla tavalla taita-mattomien tai kokemattomien henkilöiden (ei myöskään lasten) käyttöön, ellei heidän tur-vallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.
  Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.

Pyykin peseminen

Ensimmäinen käyttökerta

• Tarkista, että sähkö- ja vesiliitännät on tehty asennusohjeiden mukaisesti.
• Poista polystyreenisuojus ja kaikki muut pakkausmateriaalit rummun sisältä.

- Pese ensimmäinen ohjelma 90 °C:ssa ilman pyykkiä käyttäen kuitenkin pesuai-netta, jotta vesisäiliö puhdistuu.

Päivittäinen käyttö

Pyykin täyttäminen koneeseen

• Avaa laitteen kan- si.
• Avaa rumpu pai-namalla lukituspai-niketta A. Rum-mun luukut avau-tuvat automaatti-sesti.

- Laita pyykki ko- neeseen, sulje rumpu ja pesukoneen kansi.

Varoitus! Tarkista, että rummun luukut ovat kunnolla kiinni, ennen kuin suljet ukoneen kannen.

• Kun rummun luukut ovat kiinni,
• lukituspainike A on vapautettu.

Pesuaineen annostelu

Annostele pesuainetta varsinaisen pesun lokeroon 🐎 ja esipesun lokeroon 🐎 jos valitset

esipesun. Lisää halutessasi huuhteluainetta lokeroon ✿.

Ohjelman valitseminen

Käännä ohjelmanvalitsin haluamasi ohjelman kohdalle. "Käynnistä/Tauko"-painikkeessa (Start/Pause) vilkkuu vihreä merkkivalo. Jos käännät ohjelmanvalitsimen jonkin toisen ohjelman kohdalle pesuohjelman aikana, kone ei huomioi uutta valintaa. "Käynnistä/Tauko"-pai-nikkeessa (Start/Pause) vilkkuu punainen merkkivalo muutaman sekunnin ajan.

Lämpötilan valitseminen

Paina "Lämpötila"-painiketta (Temperatur) toistuvasti, kun haluat nostaa tai laskea lämpötilaa (ks. "Ohjelmataulukko").

Linkousnopeuden valitseminen

Käännä linkousnopeuden valitsin haluamasi no-peuden kohdalle.

Maksimilinkousnopeudet ovat:

Puuvilla (Bomull/Bomuld), Farmarit (Denim): 1200 kierrosta/min, Siliävät (Syntetisk/Strygelet), Villa (Ull/Uld), Käsinpesu (Håndvask), Urheilu (Sport): 900 kierrosta/min ja Hienopesu (Finvask): 700 kierrosta/min.

Jos olet valinnut lisätoiminnon "Rypistymisenesto" □ tai "Yöohjelma Plus" ●sinun on valittava "Linkous" (Sentrifugering/Centrifugering) tai "Tyhjennys" (Tomming), jotta pesuohjelma suoritetaan loppuun ja vesi tyhjennetään koneesta.

Yöohjelma: tämä ohjelma poistaa kaikki linkousnopeuden vaiheet ja päättää ohjelman rypistymisen estoon. Ohjelma on erittäin hiljainen ja sitä voidaan käyttää yön aikana.

Lisätoimintojen valitseminen

Lisätoiminnot on valittava pesuohjelman valitsemisen jälkeen ja ennen "Käynnistä/Tauko"-painikkeen (Start/Pause) painamista (katso "Ohjelmataulukko"). Paina haluamiasi painikkeita ja vastaavat valot syttyvät. Jos painat painiketta uudelleen, merkkivalo sammuu. Jos jokin lisätoiminto ei sovi valitulle pesuohjelmalle, "Käynnistä/Tauko"-painikkeessa (Start/Pause) vilkkuu punainen merkkivalo.

Lisätoiminto "Siliävät" (Strykelett + / Strygelet +)

Jos valitset tämän lisätoiminnon, pyykki pestään ja lingotaan hienovaraisesti, jottei se rypisty. Tämä helpottaa silittämistä.

Lisätoiminto "Pika" (Kort)

Pesuaikaa lyhennetään valitun ohjelman mukaisesti.

Lisätoiminto "Lisähuuhtelu" (Ekstraskyll / Skylning +)

Pesuohjelmaan lisätään yksi tai useampia huuhteluita. Lisätoiminto on suositeltava herkkäihoisille ja alueilla, joilla vesi on hyvin pehmeää.

Tällä toiminnolla voit asettaa pesuohjelman käynnistymään 3, 6 tai 9 tunnin kuluttua painamalla "Ajastin"-painiketta (Tidsforvalg).

Voit muuttaa ajastuksen tai peruuttaa sen mil- loin tahansa ennen "Käynnistä/Tauko"-painik- keen (Start/Pause) painamista painamalla uu- delleen "Ajastin"-painiketta (Tidsforvalg) (pesuohjelma käynnistyy välittömästi, kun mitkään merkkivalot eivät pala).

Jos olet jo painanut "Käynnistä/Tauko"-painiketta (Start/Pause) ja haluat muuttaa ajastusta tai peruuttaa sen, toimi seuraavasti:

• Peruuta ajastin ja aloita pesuohjelma heti painamalla "Käynnistä/Tauko"-painiketta (Start/Pause) ja sitten "Ajastin"-painiketta (Tidsforvalg). Käynnistä pesuohjelma painamalla "Käynnistä/Tauko"-painiketta (Start/Pause).
• Jos haluat muuttaa viiveaikaa, ohjelmanvalitsin on käännettävä Stop-asentoon ○ ja ohjelma on asetettava uudelleen.

Kansi lukittuu ajastuksen asettamisen jälkeen. Jos sinun on avattava se, keskeytä pesukoneen toiminta painamalla "Käynnistä/Tauko"-painiketta (Start/Pause). Kun olet sulkenut kannen uudelleen, paina "Käynnistä/Tauko"-painiketta (Start/Pause).

Pesuohjelman käynnistäminen

Käynnistä pesuohjelma painamalla "Käynnistä/Tauko"-painiketta (Start/Pause). Vastaavaan painikkeeseen syttyy vihreä valo. On normaalia, että ohjelmanvalitsin pysyy paikallaan ohjelman aikana. Pesuohjelman vaihetta vastaava merkkivalo palaa.

∪ + ∪ Esipesu + varsinainen pesu

+ Huuhtelut + linkous

→|: Ohjelman loppu

i Tyhjennyspumppu voi toimia lyhyen aikaa, kun laitteen vedentäyttö on käynnissä.

Ohjelman keskeyttäminen

Pyykin lisääminen ensimmäisen 10 minuutin aikana

Paina "Käynnistä/Tauko"-painiketta (Start/Pause): vastaava merkkivalo vilkkuu vihreänä koneen ollessa taukotilassa. Kannen voi avata vasta noin kahden minuutin kuluttua pesuohjelman päätymisestä. Voit jatkaa ohjelmaa painamalla uudelleen "Käynnistä/Tauko"-painiketta (Start/Pause).

Käynnissä olevan ohjelman muuttaminen

Ennen kuin voit tehdä muutoksia käynnissä olevaan ohjelmaan, pesukone on asetettava taukotilaan painamalla "Käynnistä/Tauko" -painiketta (Start/Pause). Jos muuttaminen ei ole mahdollista, "Käynnistä/Tauko"-painikkeen (Start/Pau-

se) merkkivalo vilkkuu punaisena muutaman sekunnin ajan. Jos edelleenkin haluat muuttaa ohjelmaa, sinun on peruutettava nykyinen ohjelma (ohjeet jäljempänä).

Ohjelman peruuttaminen

Jos haluat peruuttaa pesuohjelman, käännä oh-jelmanvalitsin "Stop"-asentoon ○.

Ohjelman päättyminen

Pesuohjelma päättyy automaattisesti, "Käynnistä/Tauko"-painikkeen (Start/Pause) merkkivalo

sammuu ja "Loppu"-painikkeen -merkkivalo syttyy. Kannen voi avata vasta noin kahden minuutin kuluttua pesuohjelman päättymisestä. Käännä ohjelmanvalitsin "Stop" -pysäytysasentoon ○ . Ota pyykki pois koneesta. Irrota pistoke pistorasiasta ja sulje vesihana.

Ohjelmataulukko

Ohjelma / pyykin tyyppi Täyttömääärä / aika	Mahdolliset lisätoiminnot
Puuvilla (Bomull / Bomuld Normal) (kylmä - 90 °C):Normaalilikaiset valkoiset tai värilliset työ-vaatteet, liinavaatteet, pöytäliinat, alusvaatteet, pyyhkeet.	6,0 kg Rypistymisenesto, Yöohjelma Plus, Hel-posti siliävät, Pika, Lisähuuhtelu ja Ajastin
Puuvilla + Esipesu (Bomull / Bomuld Nor-mal + Forvask) (kylmä - 90 °C):	6,0 kg Rypistymisenesto, Yöohjelma Plus, Hel-posti siliävät, Pika, Lisähuuhtelu ja Ajastin
Puuvilla Säästö (Bomull / Bomuld Eco) (90 °C):Normaalilikaiset valkoiset tai värilliset työvaat-teet, liinavaatteet, pöytäliinat, alusvaatteet, pyyh- keet.	6,0 kg Rypistymisenesto, Yöohjelma Plus, Hel-posti siliävät, Lisähuuhtelu ja Ajastin
Puuvilla Säästö (Bomull / Bomuld Eco)1)(40° - 60°):Normaalilikaiset valkoiset tai värilliset työvaatteet, liinavaatteet, pöytäliinat, alusvaatteet, pyyhkeet.	6,0 kg Rypistymisenesto, Yöohjelma Plus, Hel-posti siliävät, Lisähuuhtelu ja Ajastin
Puuvilla Säästö + Esipesu (Bomull / Bo-muld Eco + Forvask) (40 °C - 90 °C)	6,0 kg Rypistymisenesto, Yöohjelma Plus, Hel-posti siliävät, Lisähuuhtelu ja Ajastin
Siliävät (Syntetisk / Strygelet) (kylmä - 60 °C) Tekokuidut, alusvaatteet, värilliset kuidut, siliä-vät paidat, puserot.	3,0 kg Rypistymisenesto, Yöohjelma Plus, Hel-posti siliävät, Pika, Lisähuuhtelu ja Ajastin
Siliävät + Esipesu (Syntetisk / Strygelet + Forvask) (kylmä - 60 °C)	3,0 kg Rypistymisenesto, Yöohjelma Plus, Hel-posti siliävät, Pika, Lisähuuhtelu ja Ajastin
Hienopesu (Finvask) (kylmä - 40 °C): Arat tekstiilit, kuten verhot.	3,0 kg Rypistymisenesto, Yöohjelma Plus, Pika, Lisähuuhtelu ja Ajastin
Villa (Ull / Uld) (kylmä - 40 °C): Konepestävät villavaatteet, joissa on merkintä "puhdasta uutta villaa, konepestävä, kutistumaton".	1,0 kg Rypistymisenesto, Yöohjelma Plus ja Ajastin
Käsinpesu (Håndvask) (kylmä - 40 °C): Erit-täin arat tekstiilit, joissa on merkintä "käsinpesu".	1,0 kg Rypistymisenesto, Yöohjelma Plus ja Ajastin
Farmarit (Denim) (kylmä - 60 °C): Denim-kan-kaiset vaatteet. Lisähuuhtelutoiminto on päällä.	3,0 kg Rypistymisenesto, Yöohjelma Plus, Hel-posti siliävät ja Ajastin
Urheilu (Sport) (kylmä - 40 °C): Likaiset ulko-vaatteet. Esipesutoiminto on päällä.	2,5 kg Rypistymisenesto, Yöohjelma Plus, Lisä-huuhtelu, Ajastin

Ohjelma / pyykin tyyppi Täyttömää+	rä / aika	Mahdolliset lisätoiminnot
Huuhtelu (Skyllinger / Skylning):Tällä ohjelmalla voit huuhtoa käsinpestyn pyykin.	6,0 kg Rypistymisenesto, Yöohjelma Plus, Hel-posti siliävät, Lisähuuhtelu ja Ajastin
Tyhjennys (Tømming):Veden tyhjennys lisätoi-minnon Rypistymisenesto (tai Yöohjelma Plus) jäl-keen.	6,0 kg
Linkous (Sentrifugering / Centrifugering):Linkous nopeudella 500 - 1200 kierrosta/minuu-tissa Rypistymisenesto (tai Yöohjelma Plus) -toi-minnon jälkeen.	6,0 kg Ajastin

1) Energiamerkin kulutusarvojen standardit ohjelmat] määräyksen 1061/2010 mukaisesti, "Bomull / Bomuld Eco 60° C" ja "Bomull / Bomuld Eco 40° C" ovat vastaavasti "standardi 60 °C puuvillaohjelma" ja "standardi 40 °C puuvillaohjelma". Ne ovat energian- ja vedenkulutuksen kannalta tehokkaimpia ohjelmia normaalilikaista puuvillapyykkä pestäessä.

Kulutusarvot

Tämän taulukon tiedot ovat likimääräisiä. Eri tekijät voivat vaikuttaa kyseisiin tietoihin: pyykin määrä ja tyyppi, veden ja ympäristön lämpötila.

Ohjelmat Täyttö-määrä (kg)	Energiankulu-tus (kWh)	Vedenkulutus (litroina)	Arvioitu ohjel-man kesto (mi-nuutteina)	Jäännöskos-teus (%)1)
Valko/kirjo 60 °C 6 1.20 58 145 53
Puuvilla 40 °C 6 0.70 58 120 53
Tekokuidut 40 °C 3 0.60 45 80 37
Hienopesu 40 °C 3 0.50 50 70 37
Villa-/käsinpesu-ohjelma 30 °C	1 0.40 45 54 32
Standardit puuvillaohjelmat
Standardi 60 °C puuvilla	6 1.02 52 240 53
Standardi 60 °C puuvilla	3 0.80 40 165 53
Standardi 40 °C puuvilla	3 0.60 40 140 53

1) Linkousvaiheen päättyessä.

Pois (W)	Päälle jätetty (W)
0.10	1.60

Kulutusarvot

Kytke laite irti verkkovirrasta ennen puhdistamista.

Kalkinpoisto

Käytä laitteen kalkinpoistossa pyykinpesukoneille tarkoitettua sopivaa syövyttämätöntä tuotetta. Tarkista tuotteen etiketistä suositeltu määrä sekä se, miten usein kalkinpoisto tulee suorittaa.

Ulkopinnat

Käytä laitteen ulkopintojen puhdistuksessa lämmintä vettä ja mietoa pesuainetta. Älä käytä koskaan alkoholia, liuotinaineita tai vastaavia tuotteita.

Pesuainelokerikko

Puhdista kuvan mukaisesti:

Puhdista laitteen alaosassa sijaitseva nukkasihti säännöllisin väliajoin:

Kone on tarkastettu huolellisesti ennen toimitusta tehtaalta. Jos sen toiminnassa kuitenkin esiintyy jokin häiriö, lue alla olevan taulukon oh-

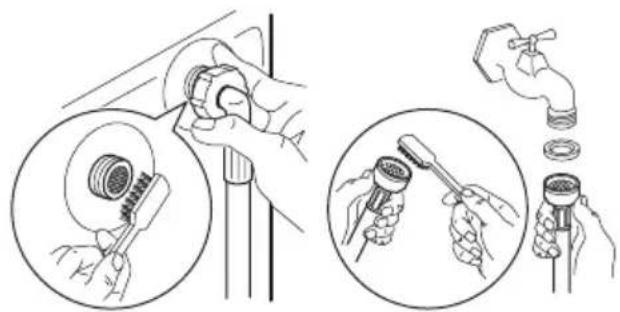

Tulovesisihdit

Puhdista seuraavasti:

jeet, ennen kuin otat yhteyttä valtuutettuun huoltoliikkeeseen.

Ongelma Syy

Pesukone ei käynnisty tai siihen ei tule vettä:

• pistoke ei ole kunnolla pistorasiassa, sähköasennus on tehty väärin tai järjestelmässä on sähkökatkos
• koneen kansi ja rummun luukut eivät ole kunnolla kiinni
• ohjelman käynnistyskomentoa ei ole valittu oikein
• vedensyöttö on katkaistu tai vedensyötön hana on suljettu
• tulovesisihdit ovat likaiset
• vedenottoletkussa on punainen merkki. 1).

Ongelma Syy
Rumpu täyttyy vedellä mut-ta tyhjenee heti:	tyhjennysletkun U-kappale on kiinnitetty liian alas (katso kappale "Asennus").
Pesukone ei huuhtele tai ei tyhjennä vettä:	tyhjennysletku on tukossa tai mutkallanukkasihti on tukossatasapainon tunnistin on aktivoitunut: pyykki ei ole jakautunut tasaisesti rum-puunvalittuna on "Tyhjennys"-ohjelma tai "Yöohjelma Plus"- tai "Rypistymisen es-to"-lisätoimintotyhjennysletkun U-kappale ei ole oikealla korkeudella.
Pesukoneen ympärillä on vettä:	liian suuri määrä pesuainetta on aiheuttanut vaahdon ylivuotamispenesuaine ei ole sopiva konepesuuntyhjennysletkun U-kappaletta ei ole kiinnitetty oikeinnukkasihtiä ei ole laitettu takaisin paikalleenvedenottoletku vuotaa.
Pesutulos ei ole hyvä: pesuaine ei ole sopiva konepesuunrummussa on liikaa pyykkiäpesuohjelma ei ole sopivaspuainetta on annosteltu liian vähän.
Kone tärisee tai käyntiääni on kova:	kaikkia pakkausmateriaaleja ei ole poistettu (katso kohta "Asennus")kone ei ole tasapainossakone on liian lähellä seinää tai muita kalusteitapyykit on asetettu epätasaisesti rumpuun tai kuorma on liian pienilaite on toiminnassa jonkin aikaa, äänet poistuvat ajan kanssa.
Pesuohjelma kestää aivan liian pitkään:	tulovesisihdit ovat likaiseton tapahtunut sähkökatkos tai vedensyöttö on katkaistumoottorin ylilämpösuoja on lauennuttuloveden lämpötila on tavallista kylmempivaahdontunnistuksen turvajärjestelmä on toiminut (liian paljon pesuainetta) ja pesukone on aloittanut vaahdon tyhjennyksentasapainon tunnistin on aktivoitunut: ohjelmaan on lisätty vaihe, jossa pyykkiä jaetaan tasaisemmin rumpuun.
Pesukone pysähtyy kesken ohjelman:	veden- tai sähkönsyötössä on ollut häiriöitävalittuna on Rypistymisen esto -lisätoimintorummun luukut ovat auki.
Kansi ei aukea pesuohjel-man lopussa:	lämpötila rummun sisällä on liian korkeakannen lukitus vapautuu 1–2 minuutin kuluttua pesuohjelman päättymisestä.
Huuhteluaine valuu suo-raan rumpuun pesuainelo-kerikon täytön yhteydessä:	huuhteluainetta on annosteltu yli MAX-merkinnän.
“Käynnistys/Pysäytys”-pai-nikkeessa2) vilkkuu punai-nen merkkivalo3):	▪ kansi ei ole kunnolla kiinni▪ nukkasihti on tukossa▪ tyhjennysletku on tukossa tai mutkalla▪ tyhjennysletku on kiinnitetty liian korkealle (katso kappale "Asennus")▪ tyhjennyspumppu on tukossa▪ viemäriputket ovat tukossa▪ vesihana on suljettu tai vedensyöttö on katkaistu.

1) Mallikohtainen lisätoiminto.

2) Joissakin malleissa voi kuulua merkkiääni.

3) Ratkaistuasi ongelmat käynnistä keskeytynyt ohjelma uudelleen painamalla "Käynnistys/Pysäytys"-painiketta.

Pesuaineet ja lisääaineet

Käytä vain pyykinpesukoneille tarkoitettuja pesu- ja lisääaineita. Erityyppisiä pesuaineita ei ole suositeltavaa sekoittaa keskenään. Ne voivat pilata pyykin. Jauhemaisten pesuaineiden käytössä ei ole mitään rajoituksia. Nestemäistä pe-

suainetta ei saa käyttää, kun ohjelmaan valitaan esipesu. Ilman esipesua olevissa ohjelmissa nestemäinen pesuaine laitetaan annostelupalloon. Pesuainetabletit tai -annokset laitetaan pesuainelokerikon varsinaisen pesun lokeroon.

Tekniset tiedot

MITAT Korkeus		850 mm
	Leveys	400 mm
	Syvyys	600 mm
JÄNNITE/TAAJUUS	230 V/50 Hz
ENERGIANKULUTUS		2300 W
VEDENPAINE Minimi		0,05 MPa (0,5 bar)
	Maksimi	0,8 MPa (8 bar)
Vesiliitäntä Tyyppi 20/27

Asennus

Poista kaikki pakkausmateriaalit ennen kuin käytät laitetta ensimmäisen kerran. Säilytä pakkausmateriaalit tulevaa tarvetta varten. Jos laitetta kuljetetaan ilman kuljetustukia, sen sisäiset komponentit voivat vaurioitua, ja seurauksena voi olla vuotoja ja toimintahäiriöitä. Laite voi vaurioitua myös törmäysten vuoksi.

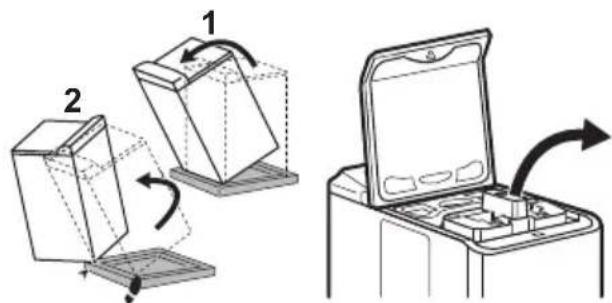

Pakkauksen purkaminen

Kuljetustukien poistaminen

Asenna pesukone ympäröivien kalusteiden kanssa samalle tasolle noudattamalla kuvan D ohjeita.

Vesiliitäntä

Kiinnitä mukana toimitettu vedenottoletku pesukoneen taakse noudattaen seuraavia ohjeita. Vanhaa letkua ei saa käyttää uudelleen. Vede-nottoletkua ei voi jatkaa. Jos se on liian lyhyt, ota yhteyttä huoltopalveluun.

Avaa vesihana. Tarkista, että vuotoja ei ole.

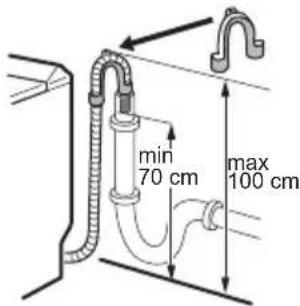

Viemäriliitäntä

Kiinnitä U-kappale tyhjennysletkuun. Laita kaikki osat viemäriliitännässä (tai altaassa) 70-100 cm:n korkeudelle. Tarkista, että letku on tukevasti paikallaan. Letkun päässä on oltava ilmarako, jotta takaisinvirtaus estyy.

Tyhjennysletkua ei saa koskaan venyttää. Jos se on liian lyhyt, ota yhteys putkiasentajaan.

Sähköliitäntä

Tämä pesukone tulee liittää vain yksivaiheiseen 230 V pistokkeeseen. Tarkista sulakkeen koko: 10 A jännitteeseen 230 V. Älä käytä jatkojohtoa tai jakorasiaa. Varmista, että pistorasia on maadoitettu ja voimassa olevien määräysten mukainen.

Sijoittaminen

Sijoita laite tasaiselle ja kovalle alustalle ilmastoituun tilaan. Varmista, että laite ei koske seinään tai muihin kalusteisiin.

Laitteen siirtäminen:

Aseta laite pyöriensä varaan vetämällä laitteen pohjassa oleva vipu lujasti oikealta va-semmalle. Kun laite on oikealla paikallaan, työnnä vipu takaisin alkuperäiseen asentoon. Hyvä tasapainotus estää tärinän, melun ja laitteen liikkumisen toimin- nan aikana.

Tuotteeseen tai sen pakkaukseen merkitty symboli , osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

Laitteen käytöstäpoisto ja hävittäminen

Kaikki materiaalit, joissa on symboli 📁, ovat kierrätettäviä. Vie ne jätteidenkeruu-

SUOMI - Takuu/Huolto

Huolto ja varaosat. Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662 (0,16 e/min +pvm), 1.10.2011 alkaen 030 600 5200, tai katsomalla puhelinluettelon keltaisilta sivuilta kohdas-ta "kodinkoneiden huoltoa". Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Kuluttajaneuvonta. Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttaja-neuvonnastamme soittamalla numeroon 0200-2662 (0,16 e/min +pvm), 1.10.2011 alkaen 030 600 5200. Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa [e-mail]. Puhelun hinta 030 — alkuiseen numeroon. Lankapuhelinverkosta 0,0828€/puhelu + 0,032€/min, Matkapuhelinverkosta 0,192€/min Oikeus hinnan muutoksiin pidätetään. Ajantasaisen hinnan voit halutessasi tarkistaa viestintäviraston sivuilta osoitteesta: www.ficora.fi

pisteeseen keräämistä ja kierrätystä varten (jätteidenkeruupisteiden sijainnin voi kysyä paikalliselta jätehuoltoviranomaiselta). Kun poistat laitteen käytöstä, irrota siitä kaikki osat, jotka voivat olla vaarallisia muille henkilöille. Leikkaa virtajohto irti laitteen pohjasta.

Ympäristönsuojelu

Noudata seuraavia ohjeita säästääksesi vettä, energiaa ja luontoa.

• Pese mahdollisuuksien mukaan aina täysiä koneellisia ja vältä puolitäyttöä.
• Käytä esipesu- ja liotusohjelmia vain hyvin likaiselle pyykille.
• Käytä sopiva määrä pesuainetta vedenkovuuden, pyykin määrän ja likaisuusasteen mukaisesti.

Takuu. Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan.

Korvaus huollosta voidaan periä myös takuuai-kana:

• aiheettomasta huoltokäynnistä
• ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.

EU-maat: Laitteella on käyttömaan lainsäädännön mukainen takuu. Kuljetusvauriot: Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjälikkeelle.

F1 Euroopan Takuu: Electrolux myöntää takuun tälle tuotteelle oppaan takakannessa luetelluissa maissa tuotetakuussa määritetyksi tai lainsäädännön mukaiseksi ajaksi.Muuttaessasi jäljessä luetellusta maasta toiseen tuotetakuu siirtyy mukanasi seuraavien ehtojen mukaisesti:

• Tuotetakuu on voimassa tuotteen ostopäivästä lukien. Tästä on osoituksena tuotteen myyjän antama ostokuitti, joka osoittaa tuotetakuun olevan voimassa.

• Tuotetakuu on voimassa ja korvaa tuotteen korjauksen ja vialliset osat uuden asuinmaan tätä tuotetta tai tuoteryhmää koskevien takuuehtojen mukaisesti.

• Tuotetakuu koskee vain tuotteen alkuperäistä ostajaa, eikä takuuta voi siirtää toiselle käyttäjälle.

• Tuote on asennettava ja sitä on käytettävä Electroluxin antamien käyttöohjeiden mukaisesti. Tuote on tarkoitettu ainoastaan kotitalouskäyttöön, ei kaupallisia tarkoitusperiä varten.
• Tuote asennetaan uuden asuinmaan kaikkien asiaa koskevien ja voimassa olevien sääntöjen mukaisesti.

Nämä Euroopan takuun ehdot eivät vaikuta kuluttajan lakisääteisiin oikeuksiin.
