KA200 - Tärinähiomakone BLACK & DECKER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Täryhiomakone
Malli	KA200
Merkki	Black & Decker
Tehonotto	200 W
Tyhjäkäyntinopeus	12 000 r/min
Hiomatyynyn koko	110 x 100 mm (1/4 arkki)
Hiomaliike	Epäkesko (2,5 mm isku)
Pölynpoisto	Integroitu pölypussi
Paino	1,6 kg
Mitat (P x L x K)	260 x 120 x 150 mm
Virtalähde	230 V ~ 50 Hz
Kaapelin suojaus	Kumipäällysteinen kaapeli, 2 m
Suojausluokka	II (kaksoiseristetty)
Kytkin	On/Off-kytkin lukitusominaisuudella
Mukana tulevat tarvikkeet	Hiomapaperi (1 arkki), pölypussi, käyttöohje
Käyttöalue	Puu, metalli, muovi, maali
Puhdistus	Irrota pistoke pistorasiasta, puhdista kotelo kostealla liinalla, tyhjennä pölypussi
Huolto	Ei säännöllistä huoltoa, vaihda hiiliharjat tarvittaessa
Varaosat	Hiomatyyny, hiiliharjat, pölypussi, kytkin (Black & Decker -huollon kautta)

Usein kysytyt kysymykset - KA200 BLACK & DECKER

Mikä hiomapaperi sopii Black & Decker KA200:lle?

KA200 käyttää hiomapaperia, jonka koko on 1/4 arkki (n. 110 x 100 mm) ja jossa on tarrakiinnitys. Valitse oikea karkeus työhösi.

Kuinka vaihdan hiomatyynyn KA200:ssa?

Irrota pistoke pistorasiasta. Poista hiomatyynyn alapinnan ruuvit (yleensä Torx). Vedä vanha tyyny irti ja aseta uusi paikalleen. Kiristä ruuvit uudelleen.

Miksi hiomakone tärisee voimakkaasti?

Voimakas tärinä voi johtua kuluneesta hiomatyynystä, epätasapainosta tai kuluneista laakereista. Tarkista hiomatyyny ja vaihda se tarvittaessa. Jos ongelma jatkuu, ota yhteys asiakaspalveluun.

Voinko käyttää KA200:ta ilman pölypussia?

Kyllä, mutta sitä ei suositella, koska hieno hiomapöly voi olla terveydelle haitallista. Käytä mukana tullutta pölypussia tai liitä ulkoinen pölynimuri (sovitin ei sisälly toimitukseen).

Kuinka puhdistan KA200:n pölypussin?

Tyhjennä pussi jokaisen käyttökerran jälkeen. Jos se on erittäin likainen, pese se miedolla saippualla ja anna kuivua täysin ennen uudelleenkäyttöä.

Hiomakonetta ei saa päälle. Mitä tehdä?

Tarkista virtalähde (pistorasia, kaapeli). Jos kaapeli tai kytkin on viallinen, ota yhteys valtuutettuun huoltoliikkeeseen. Myös hiiliharjat saattavat olla kuluneet.

Mitä suojavarusteita suositellaan käytön aikana?

Käytä suojalaseja, kuulosuojaimia ja pölynaamaria. Pitkäaikaisessa työskentelyssä suositellaan lisäksi työkäsineitä.

Voinko käyttää KA200:ta kiillotukseen?

KA200 on ensisijaisesti suunniteltu hiomiseen. Kiillotustöitä varten tarvitset erityisiä kiillotusalustoja ja -tahnoja. Käytä alhaisella nopeudella, jotta vältät ylikuumenemisen.

Kuinka säädän kierroslukua KA200:ssa?

KA200:ssa ei ole portaattonta kierrosluvun säätöä. Se toimii kiinteällä tyhjäkäyntinopeudella 12 000 r/min. Nopeuteen voidaan vaikuttaa vain puristuspaineella.

Mistä löydän varaosat Black & Decker KA200:lle?

Varaosia on saatavana Black & Deckerin asiakaspalvelusta tai valtuutetuilta jälleenmyyjiltä. Yleisiä osia, kuten hiomatyynyjä ja hiiliharjoja, on usein saatavilla myös verkossa.

KÄYTTÖOHJE KA200 BLACK & DECKER

Jotta tuotteesta olisi Sinulle mahdollisimman paljon iloa ja hyötyä, pyydämme Sinua tutustumaan tarkasti käyttöohjeeseen ja lukemaan turvallisuusohjeet. Mikäli Sinulle tulee kysymyksiä tästä käyttöohjeesta, ota yhteys asiakaspalveluumme tai johonkin valtuutettuun huoltoliikkeeseemme. Internet-osoitteesta www.2helpU.com löydät kaikki valtuutetut huoltoliikkeemme.

BÄSTE KUND,

Multihiomakoneen käyttöohje

TURVALLISUUSOHJEET

Varoitus! Käytettäessä sähkötyökaluja tulee näitä perusohjeita aina noudattaa. Perusohjeiden noudattaminen vähentää sähköiskujen, henkilövaurioiden ja tulipalon riskiä. Lue käyttöohje tarkkaan ennen kuin otat työkalun käyttöön ja säilytä se. Noudata näiden ohjeiden lisäksi Työsuojeluhallituksen ohjeita.

• Pidä työskentelyalue siistinä. Poista mahdolliset esteet välttyäksesi vaurioilta.
• Ajattele työskentelyalueen vaikutusta työhösi. Älä altista sähkötyökaluja sateelle äläkä käytä niitä kosteissa tai märissä paikoissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä.
• Suojaa itsesi sähköiskuilta. Vältä kontaktia sähköä johtaviin esineisiin (esim. putkiin, pattereihin, liesiin, jääkaappeihin). Erityisolosuhteissa (esim. suuri kosteus, metallipölyn synty jne.) voit lisätä turvallisuuttasi esikytkemällä maadoituskytkimen.
• Pidä lapset poissa työskentelyalueelta. Älä anna ulkopuolisten koskettaa sähkötyökalua tai sen johtoa. Kaikkien tulee pysytellä poissa työskentelyalueelta.
• Säilytä työkalu hyvin. Kun et käytä sähkötyökalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että paikka on lukittu ja niin korkealla, etteivät lapset ylety sinne.
• Älä ylikuormita työkalua. Työskentelysi on turvallisempaa, kun käytät työkalua oikein.
• Käytä oikeaa työkalua. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu. Esim. älä sahaa käsipyörösahalla oksia tai polttopuita.
• Pue itsesi oikein. Älä käytä löysiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.
• Käytä suojalaseja. Käytä suojalaseja estääksesi lastujen lentämisen silmiisi. Ne voivat aiheuttaa vahinkoa näöllesi. Mikäli työstäessä syntyy paljon pölyä, käytä kasvosuojaa.
• Huolehdi sähköjohdon kunnosta. Älä koskaan kanna sähkötyökalua johdosta äläkä irrota pistoketta seinästä vetämällä johdosta. Älä altista sähköjohtoa kuumuudelle, öljyille tai teräville reunoille.
• Kiinnitä työstökappale kunnolla. Käytä ruuvipuristinta tai ruuvikappaletta, jotta työstökappale pysyy kunnolla kiinni. Näin saat

molemmat kädet vapaaksi työhön.

- Älä kurottele. Seiso tukevasti ja tasapainossa.

- Hoida työkalua huolella. Pidä työkalu terävänä ja puhtaana. Seuraa ohjeita työkalun hoidosta ja vaihdosta. Tarkista johdon kunto säännöllisesti, ja mikäli se on rikki, vie se johonkin tunnettuun ammattiliikkeeseen korjattavaksi. Tarkista myös jatkojohto säännöllisesti ja vaihda se, mikäli se on vahingoittunut. Pidä kahva kuivana ja puhtaana äläkä altista sitä öljylle ja rasvalle.

- Ota pistoke pois seinästä, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen esim. hiomalaikkaa, kuppiteräsharjaa, tms.

- Poista avaimet. Poista säätöavaimet ja asennustyökalut koneesta ennenkuin käynnistät sen.

- Vältä tahatonta käynnistämistä. Älä kanna konetta sormet virrankatkaisijalla sen ollessa kytkettynä seinään. Tarkista, että virrankatkaisija on pois päältä laittaessasi pistokkeen seinään.

- Jatkojohdot ulkokäytössä. Ulkona työskennellessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja.

- Ole tarkkaavainen. Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua ollessasi väsynyt.

- Tarkista, että sähkötyökalu on kunnossa ennenkuin laitat johdon seinään. Ennen koneen ottamista jatkuvaan käyttöön tarkista turvalaitteet ja koneen osat. Näin varmistat, että kone toimii niin kuin pitää ja täyttää sille asetetut vaatimukset. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä jää kiinni mihinkään, että kaikki osat ovat kunnossa ja ne on oikein asennettu, ja että muut olosuhteet, jotka voivat vaikuttaa käyttöön, ovat kunnossa. Vika suojajärjestelmässä tai jokin viallinen osa tulee vaihtaa tai korjata jossain valtuutetussa huoltoliikkeessä, mikäli käyttöohjeessa ei toisin sanota. Viallinen virrankatkaisija vaihdetaan valtuutetussa huoltoliikkeessä. Älä käytä sähkötyökalua, mikäli virrankatkaisija ei toimi kunnolla.

- Turvallisuudeksesi. Käytä vain niitä lisävarusteita ja -laitteita, joita suositellaan käyttöohjeessa ja tuotekuvastossa. Jonkin muun laitteen käyttö saattaa aiheuttaa henkilövahinkoja.

NOUDATA SUURTA VAROVAISUUTTA HIOESSASI MAALIA JA KESKIKOVIA PUUKUITULEVYJÄ (MDF)

Emme suosittele lyijypitoisten maalien hiontaa, koska epäpuhdasta pölyä on vaikea kontrolloida. Suurin

SUOMI

lyijymyrkytyksen saamisen vaara on lapsilla ja raskaana olevilla naisilla.

Ennen vuotta 1960 rakennetut rakennukset voivat olla maalattu lyijyä sisältävällä maalilla, ja myöhemmin peitetty muilla maalikerroksilla. Ennen hiomisen aloittamista on tärkeää tarkistaa, sisältääkö maali lyijyä. Tämä voidaan tarkistaa lyijytunnistimen tai ammattimaalarin avulla.

Mikäli olet epävarma siitä, sisältääkö hiottava materiaali lyijyä, suosittelemme, että huomioit seuraavat turvallisuusohjeet hioessasi maalia tai puukuitulevyjä.

HENKILÖKOHTAINEN TURVALLISUUS

Lapsia tai raskaana olevia naisia ei saa olla työskentelyalueen läheisyydessä ennenkuin paikka on kunnolla puhdistettu.

Työskentelyalueella olevilla henkilöillä tulee olla hengityssuoja. Suodatin tulee vaihtaa joka päivä tai aina, kun suojan käyttäjällä on hengitysvaikeuksia. Huom! Käytä ainoastaan hengityssuojaa, jota on tarkoitettu käytettäväksi lyijypitoisten maalien tai kaasujen kanssa. Tavallisilla maalisuojilla ei ole samaa suojatoimintoa.

Jottei maalihiukkasia mene elimistöön, työskentelyalueella ei saa syödä, juoda tai tupakoida.

Työskentelyalueella työskentelevän tulee puhdistautua ja peseytyä kunnolla ennen syömistä, juomista tai tupakointia. Työskentelyalueelle ei saa jättää ruokaa, juomaa, jne. koska pöly voi tarttua niihin.

YMPÄRISTÖ

Maali tulee poistaa mahdollisimman vähällä pölymäärällä. Alue, josta maali poistetaan, tulee peittää muovilla.

Hiominen tulee tehdä niin, että maalipölyn määrä vähenee työskentelyalueen ulkopuolella.

PUHDISTUS JA HÄVITYS

Kaikki työskentelyalueet tulee imuroida ja puhdistaa tarkasti päivittäin niin kauan kuin työ on käynnissä. Pölypussit ja suodattimet tulee vaihtaa säännöllisesti. Vaatteet, pölysuojat, leikkikalut, pestävät huonekalut ja työkalut tulee pestä tarkasti ennenkuin niitä käytetään uudelleen.

Säilytä nämä ohjeet!

KAKSOISERISTYS

Työkalusi on kaksoiseristetty. Se tarkoittaa sitä, että kaikki ulkoiset metalliosat on sähköisesti eristetty virtualähteestä. Tämä tapahtuu laittamalla eristyskaide sähköisten ja mekaanisten osien väliin. Tällöin työkalun

maadoittaminen ei ole tarpeen.

Huom! Kaksoiseristys ei korvaa normaalia varovaisuutta. Eristys on tehty työkalun suojaamiseksi vauriolta, joka aiheutuu työkalun sisäisestä sähköisestä eristysviasta.

JATKOJOHTO

Työkalun kanssa voidaan käyttää jopa 30m pitkää jatkojohtoa ilman tehohävikkiä. Huom! Jatkojohtoa tulee käyttää vain, jos se on ehdottoman tarpeellista. Viallisen jatkojohdon käyttäminen voi johtaa tulipaloon ja sähköiskuun. Käyttäessäsi jatkojohtoa varmistu siitä, ettei se ole vaurioitunut.

YMPÄRISTÖ

Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Black & Deckerin huoltopisteeseen.

HUOLTO

Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltopisteeseen korjattavaksi. (Tietoja saat uusimmasta tuoteluettelostamme/hinnastostamme tai ota yhteyttä Black & Decker Oy:hyn).

Mikäli Sinulle tulee kysymyksiä tästä käyttöohjeesta, ota yhteys asiakaspalveluumme tai johonkin valtuutettuun huoltoliikkeeseemme. Internet-osoitteesta www.2helpU.com löydät kaikki valtuutetut huoltoliikkeemme.

Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

TAKUU

Ympäri maan sijaitsevilta Black & Deckerin huoltoliikkeiltä saat aina huoltoa koneeseesi. Kuinka menetellä, siitä tarkemmin alla. Meillä on kunnia tarjota Sinulle erinomaista huoltoa, nopeita korjauksia sekä laaja ja hyvä varaosavalikoima. Tule käymään huoltoliikkeissämme ja kokeile!

TAKUUN SISÄLTÖ

Black & Decker Oy takaa, että laitteessa ei ollut materiaali- tai valmistusvikaa silloin, kun laite toimitettiin ostajalle. Takuu ei kata ostajan tavallisesti hoitamia asennus- tai säätötoimenpiteitä, laitteen tavanomaisesta käytöstä johtuvaa kulumista tai muutosta, normaalia huoltoa tai käyttöohjeiden vastaisesta laitteen hoidosta tai käytöstä, laitteen hoitamatta jättämisestä, ylirasituksesta, tavanomaista intensiivisemmästä käytöstä tai muusta epätavallisesta

käyttämisestä, uudelleen rakentamisesta, muuttamisesta tai muusta asiattomasta toimenpiteestä taikka muusta sellaisesta ostajan toimenpiteestä johtuvaa virhettä. Takuu on voimassa 24kk ostopäivästä. Edellytyksenä takuuetujen saamiselle on, että ostaja ilmoittaa virheestä lähimmälle Black & Decker Oy:n valtuuttamalle korjaamolle 14 päivän kuluessa virheen ilmenemisestä tai siitä, kun ostajan olisi pitänyt huomata laitteessa olevan virheen. Ostajan on tällöin esitettävä laitteen ostoajankohtaa ja -paikkaa osoittava kuitti, lasku tai muu ostotodistus. Ostaja on velvollinen omalla kustannuksellaan toimittamaan laite purkamattomana sanottuun korjaamoon. Kulutuskaupan osalta noudatetaan lisäksi jälleenmyyjän ja kuluttajan välillä kuluttajasuojalain säännöksiä.

OHJEET VIAN SATTUESSA

Toimita kone mahdollisimman pian Black & Deckerin valtuuttamaan korjaamoon. Mikäli laitteessasi on vielä takuu voimassa (24kk ostopäivästä), toimita ostokuitti tai takuutodistus koneen mukana huoltoon. Black & Decker Oy vastaa siitä, että laite, jossa on takuun kattama virhe korjataan ilman kustannuksia ostajalle tai vaihdetaan uuteen laitteeseen Black & Decker Oy:n valinnan mukaan. Laitteen korjauksen tai vaihtoehtoisesti vaihdon lisäksi Black & Decker Oy:llä ei ole muuta laitteeseen liittyvää vastuuta lukuunottamatta vastuuta tahallisesti tai törkeästä huolimattomuudesta aiheutetusta vahingosta. Black & Decker Oy ei kuitenkaan missään olosuhteissa vastaa seurannais- tai välillisistä vahingoista. Mikäli kulloinkin voimassa olevan lain tai vallitsevan oikeuskäytännön nojalla katsottaisiin, että Black & Decker Oy:n vastuu olisi näissä takuuehdoissa tarkoitettua laajempi, on näihin takuuehtoihin sisältyvät vastuunrajoitukset lain tai oikeuskäytännön sallimissa rajoissa kuitenkin otettava huomioon mahdollista korvausvelvollisuutta tai korvauksen määrää rajoittavina ehtoina.

TARVIKKEET

Black & Decker tarjoaa täydellisen sarjan tarvikkeita koneeseesi. Lisätietojen saamiseksi ota yhteyttä lähimpään Black & Deckerin jälleenmyyjään. Käytä vain Black & Deckerin tai Piranhan alkuperäisiä tarvikkeita.

TEKNISET TIEDOT

Työkalun melutaso vastaa voimassa olevia EU-säädöksiä. Suosittelemme lisäturvallisuustoimenpiteitä, jos äänitaso kohoaa epämiellyttäväksi. Näin käy yleensä, kun ääni nousee yli 85dB (A).

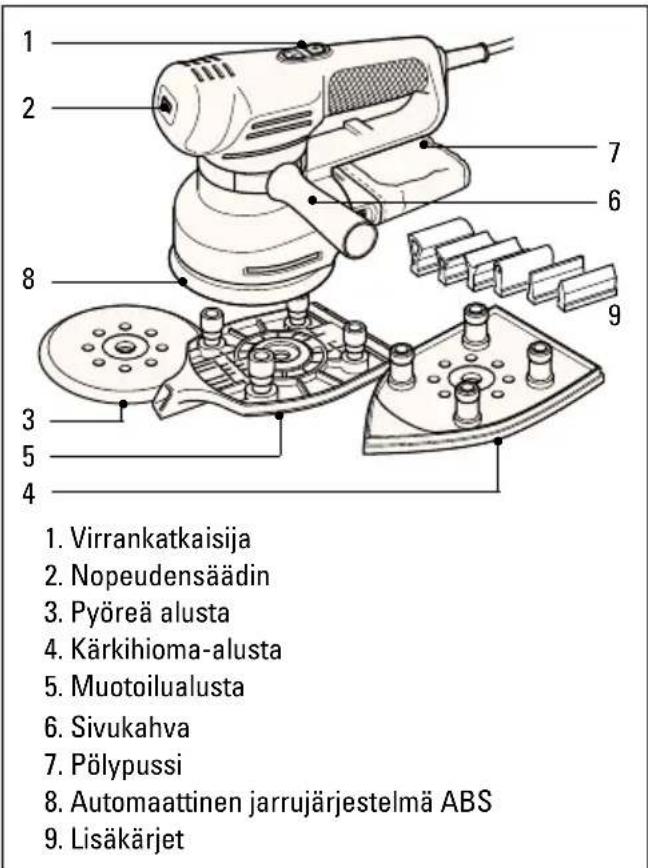

MULTIHIOMAKONEEN OSAT

Huom: Tämä käyttöopas kattaa useamman kuin yhden tämän tuoteryhmän luettelonumeron. Tuotepakkauksesta löytyy tuotettasi koskevia tarkempia tietoja.

MULTIHIOMAKONEEN KÄYTTÖ

Käynnistä multihiomakone painamalla päällä oleva virrankatkaisija "I"- asentoon. Kytke virta

pois päältä painamalla katkaisija "O"-asentoon. Varmista, että kone on pois päältä, ennen kuin laitat pistokkeen seinään.

PORTAATON NOPEUDENSÄÄDIN (KA210E/KA220E/KA230E)

Portaattomalla nopeudensäätimellä saat parhaimman tuloksen kaikille materiaaleille. Käytä pienempää nopeutta kiillottamiseen sekä

akryylin/synteettisten materiaalien hiomiseen ja suurempaa nopeutta puuta ja metallia varten.

SUOMI

Materiaali Nopeusasetus

Kova puu (pyökki) 4-5

Pehmeä puu (honka) 4-5

Vaneri 3-5

Synteettiset materiaalit 3-4

Akryylimuovi 1-3

Ei-rautapitoiset metallit 4-5

Teräs 4-5

Lakan ja maalin poisto 4-5

Kiillotus 1-3

Ruosteen poisto 4-5

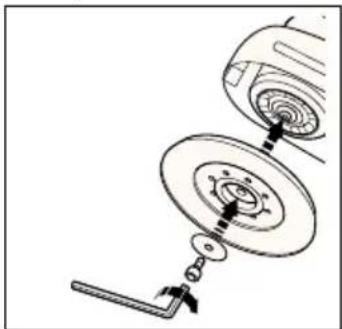

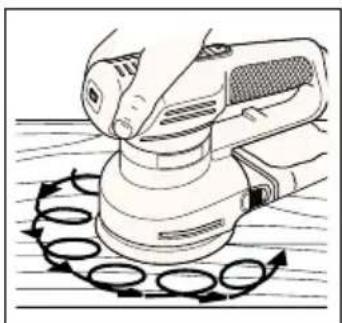

MULTIHIOMAKONEEN KÄYTTÖ EPÄKESKOHIOMAKONEENA (KA200/KA200E/KA220/KA220E/KA230E)

Kun kiinnität pyöreän alustan voit käyttää multihiomakonetta epäkeskohiomakoneena. Tämä aikaansaa pyörivän kiertoliikkeen parantaen hiomista ja vähentäen hiomajälkiens syntymistä.

Irrota pistoke virtalähteestä.

Aseta pyöreä alusta karaan. Aseta tiivistysrengas karaan ja kiinnitä ruuvi. Pitele alustasta kiinni ja kiristä ruuvi kuusiokoloavaimella (kuuluu toimitukseen). Alusta kuluu käytössä.

Uusia alustoja myydään tarvikkeina.

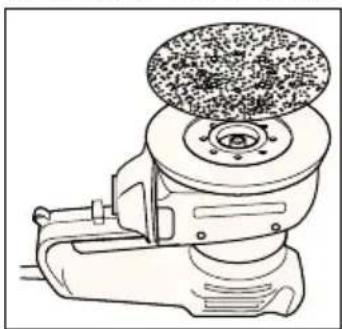

HIOMAPAPERIN KIINNITTÄMINEN (PYÖREÄ ALUSTA)

Irrota pistoke virtalähteestä.

Pitele multihioma- konetta sen alusta ylöspäin suunnattuna. Paina hiomapaperikiekko alustaan varmistaen, että alusta peittyy kokonaan. Paperissa olevia reikiä ei tarvitse

kohdistaa alustassa olevien reikien kanssa. Älä koskaan käytä multihiomakonetta ilman hiomapaperia.

MULTIHIOMAKONEEN KÄYTTÖ TASOHIOMAKONEENA (KA210/KA210E/KA220/ KA220E/KA230E)

Yksityiskohtainen hiominen

Käytä multihiomakonetta pohjan suippopää eteenpäin. Näin voit hioa hankalia tai rajoitettuja kohtia.

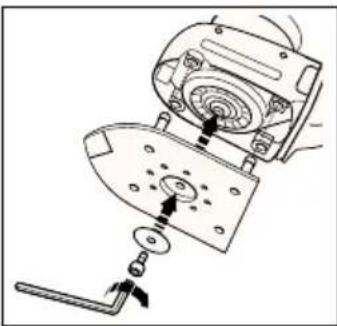

Tasohionta

Käytä multihiomakonetta pohjan suippopää taaksepäin. Näin voit hioa suuria alueita, joiden kulmiin on helppo päästä.

Irrota pistoke virtalähteestä.

Aseta kärkihioma- alusta karaan varmistaen, että pohjan tapit asettuvat syvennyksiin. Aseta tiivistysrengas paikalleen karaan ja kiinnitä ruuvi käyttäen toimituksen mukana

tullutta kuusiokoloavainta. Alusta kuluu käytössä. Uusia alustoja myydään tarvikkeena.

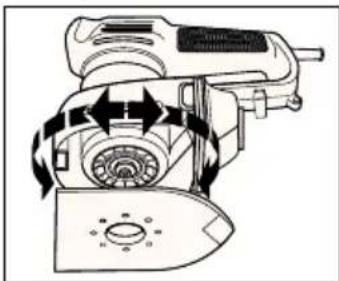

KÄRKIHOMA-ALUSTAN KÄÄNTÄMINEN (KA210/KA210E/KA220/KA220E/KA230E)

Toimi seuraavasti:

Irrota pistoke virtalähteestä.

Käännä ruuvia vastapäivään kuusiokoloavaimella, joka on kädensijassa. Irrota ruuvi ja tiivistysrengas karasta. Pitele alustaa paikallaan suippopää

taaksepäin osoittaen. Kiinnitä tiivistysrengas ja ruuvi. Kiristä ruuvi kuusiokoloavaimella (kuuluu toimitukseen).

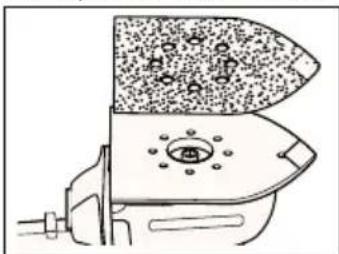

HIOMAPAPERIN KIINNITTÄMINEN (KÄRKIHOMA-ALUSTA)

Irrota pistoke virtalähteestä.

Irrota kaksi paperissa olevaa vinoneliön muotoista kärkeä. Aseta hiomapaperi kärkihioma-alustaan varmistaen, että paperissa olevat reiät

SUOMI

ovat samalla kohdalla alustassa olevien reikien kanssa. Älä koskaan käytä multihiomakonetta ilman hiomapaperia.

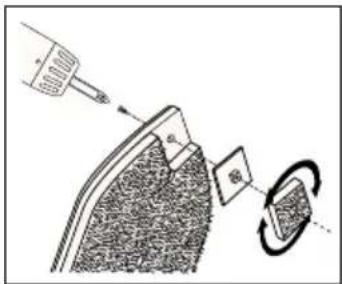

KÄRKIOSAT (KÄRKIHIOMA-ALUSTA) (KA210/KA210E/KA220/KA220E/KA230E)

Jokaisessa hiomapaperissa on irrotettava kärki sekä kaksi varakärkeä. Kun kärjen etuosa on kulunut irrota ja käännä se, jotta voit käyttää kutakin paperia mahdollisimman tehokkaasti.

Kun kärki on kulunut kokonaan, vaihda se toimituksen mukana tulleeseen varakärkeen. Tukilaipan kärki voidaan irrottaa. Käännä kärki, kun etuosa on kulunut.

Vaihda kärki uuteen, kun se on kulunut kokonaan. Varakärkiä on saatavana lisävarusteena. Kun kärjen pidikkeen kova muovikärki on kulunut, irrota ruuvi ja käännä pidike. Varapidikkeitä on saatavana lisävarusteena.

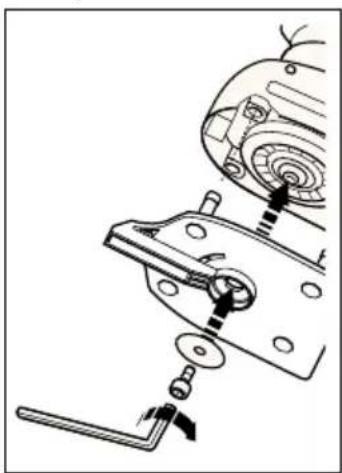

Toimi seuraavasti: Irrota pistoke virtalähteestä.

Aseta muotoilualusta karaan niin, että sen pitkä osa osoittaa kohti hiomakoneen etuosaa. Varmista, että tapit menevät koloihinsa. Laita tiivistysrengas paikalleen alustaan ja kiinnitä ruuvi käyttäen apunasi kuusiokoloavainta (kuuluu toimitukseen). Paina alustaa lujasti

kiristäessäsi ruuvia.

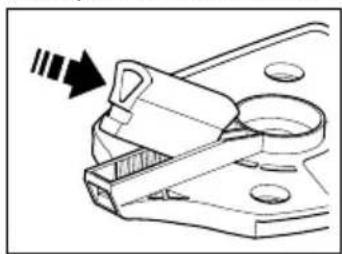

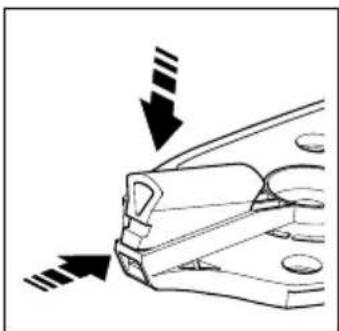

MUOTOILUKÄRKIEN KIINNITYS (KA230E)

Toimi seuraavasti: Irrota pistoke virtalähteestä.

Toimitukseen kuuluu kuusi eri kokoista ja muotoista kärkeä. Valitse tehtävään sopivin kärki ja paina se pohjan etuosassa olevaan loveen. Kiinnitä

kärki työntämällä sen toinen pää pidikkeen uran takaosaan. Paina sitten toista päätä niin, että se on kunnolla urassa. Lisäkärki on nyt paikallaan. Kärki poistetaan painamalla alustan päässä olevaa

pientä mustaa neliötä samanaikaisesti kuin kärki vedetään pois urasta.

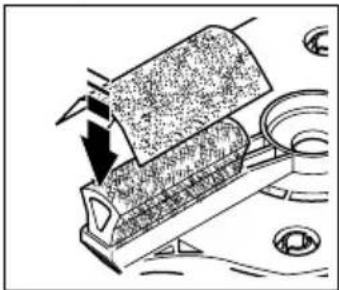

Toimi seuraavsti: Irrota pistoke virtalähteestä.

Kärjen ollessa kiinni pohjassa kiinnitä paperi painamalla hieman ja varmistaen, että paperi on pohjan muotoinen. Älä koskaan käytä hiomakonetta ilman hiomapaperia.

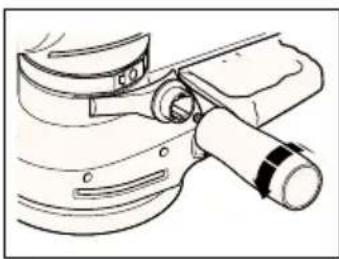

SIVUKAHVAN IRROTTAMINEN

Toimi seuraavasti:

Käännä kahvaa vastapäivään ja ruuvaa se kokonaan auki. Irrota liitosolake. Poista metallipidike.

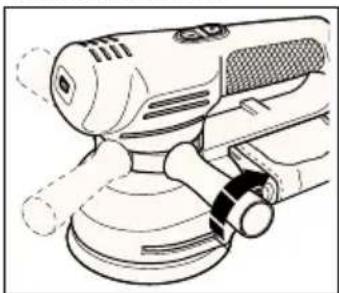

SIVUKAHVAN SÄÄTÖ

Toimi seuraavasti:

Löysennä kahvaa hieman. Siirrä metallipidikettä hiomakoneen ympäri, kunnes kahva on haluamassasi asennossa. Kirstä kahva.

PÖLYNPOISTOJÄRJESTELMÄ

Suurin osa työpinnalla olevasta pölystä kerääntyy pölypussiin. Multihiomakoneen imutuuletin imee työpinnalla olevan pölyn alustassa olevien aukkojen lävitse. Pöly kulkeutuu tuulettimen suojan lävitse

SUOMI

pölypussiin. Multihiomakonetta voidaan käyttää myös teollisuuspölynimurin kanssa. Tähän tarvittavan väliosan saa Black & Deckeriltä.

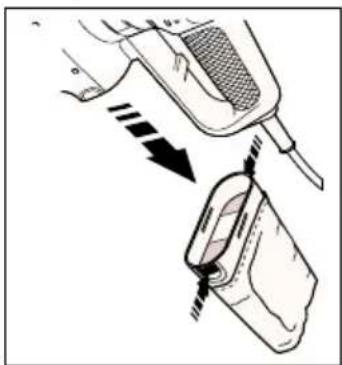

PÖLYPUSSIN TYHJENTÄMINEN

Toimi seuraavasti: Irrota pistoke virtalähteestä.

Pitele multihiomakonetta pystyasennossa niin, että pölypussi on alhaalla. Purista pölypussin reunoja yhteen nipistinten vierestä ja vedä pussia varovasti. Tyhjennä pölypussi ja kiinnitä se takaisin

hiomakoneeseen. Kuulet naksahduksen pölypussin napsahtaessa paikalleen. Muovinen välilevy voidaan irrottaa. Sitä ei kuitenkaan tarvitse irrottaa pölypussia tyhjennettäessä. Älä pese pölypussia. Tyhjennä pölypussi 10 minuutin välein.

AUTOMAATTINEN JARRUJÄRJESTELMÄ (ABS) (KA200/KA220/KA220E/KA230E)

Multihiomakoneessa on automaattinen jarrujärjestelmä (ABS). Tällä ominaisuudella saat parhaimman hallinnan, koska alustan nopeus on moottorin nopeutta hitaampi, kun kone ei ole kiinni hiottavassa kappaleessa. Kun kone ottaa kiinni hiottavaan kappaleeseen, alustan nopeus kasvaa ja jarrujärjestelmä menee pois päältä. Kun multihiomakone sammutetaan, pysähtyy alusta nopeasti.

VINKKEJÄ

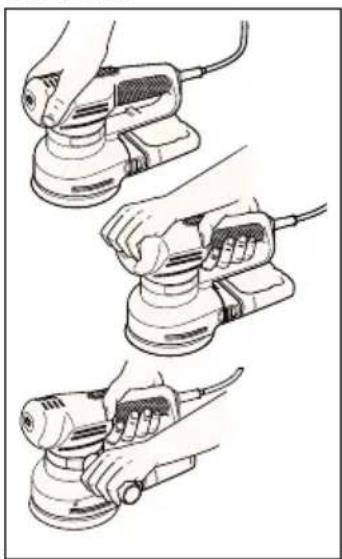

Työskentelymukavuuden lisäämiseksi voit pidellä multihiomakonettasi eri asennoissa. Varmista, etteivät ilma-aukot tukkeudu.

• Älä paina konetta liikaa hioessasi, varsinkaan epäkeskohiontaa tehdessäsi.
  • Vaihda kulunut hiomapaperi uuteen.
• Käytä hienorakeista hiomapaperia sileää jälkeä varten. Aloita karkealla paperilla ja siirry vähitellen hienompaan viimeistelyä varten.
• Kun käytät multihiomakonettasi muotoiluhiontaan, varmista, että lisäkärki on suorassa työstettävää kappaletta vasten.
• Pienemmät hioma-alustat toimivat paremmin hienompirakeisella hiomapaperilla.
• Tarkista, että hioma-alusta on hiottaessa tasaisesti kiinni työstökappaleessa.

CE-VAATIMUKSENMUKAISUUSTODISTUS

Vakuutamme että työkalut: KA200, KA210, KA210E, KA220, KA220E, KA230E ovat 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN55104, EN50144 mukaiset Mitattu melupaine 77.1dB (A) Mitattu meluteho 90.1dB (A) Käsi/käsivarsi tärinä <2.5m/s²
