KÄYTTÖOHJE CDX-52RF SONY

Asennus- ja liitäntäohjeet on laitteen mukana toimitetussa asennus- ja liitäntäoppaassa.

CDX-52RF

Kiitos, että ostit Sonyn CD-vaihtajajärjestelmän. Voit nyt nauttia CD-levyistä levynvaihtajan avulla.

Tätä laitetta voidaan käyttää autoradion FM- vastaanottimen kanssa.

FIN

2

Sisällys

Aloitus

Piloyksikön nollaus 4

CD-vaihtajan valmistelu 4

Langattoman kaukosäätimen valmistelu ...... 5

Lähetystaajuuden muuttaminen.... 5

CD-vaihtaja

CD-levyn kuunteleminen 6

Kappaleiden soittaminen saturnnaisessa järjestyksessä — Shuffle Play ....6

Kappaleiden soittaminen uudelleen — Toistosoittotoiminto (Repeat Play) ..... 7

Lähtötason muuttaminen 7

Lisätietoja

Varotoimet 7

CD-levyjä koskevia huomautuksia 8

Huolto 8

Painikkeet....9

Tekniset tiedot 11

Vianmääritysopas 12

Hakemisto 13

FIN

Aloitus

Piiloyksikön nollaus

Piiloyksikkö on nollattava ennen ensimmäistä käyttökertaa tai auton akun vaihtamisen jälkeen.

Paina RESET-painiketta terävällä esineellä, esimerkiksi kuulakärkikynällä.

CD-vaihtajan valmistelu

1

Poistaminen

2

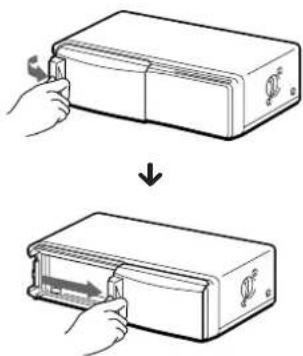

Avaa luukku irrottamalla pidike ja liu'uttamalla vipua kuvassa osoitettuun suuntaan.

3

Poistaminen

4

Käytä erikseen myytävää Sonym CD-sovitinta (CSA-8) 8 cm:n CD-leryn kuuntelemiseen. Käytä aina CSA-8-sovitinta, sillä väääränlaisen sovittimen käyttäminen saattaa vahingoittaa laitetta tai haitata sen toimintaa. Kun käytäl CD-sovitinta, varmisla, että sovittimen kolme pidikettä ovat tukevasti kiinni 8 cm:n CD-levyssä.

Jos levymakasiini ei lukkiudu kunnolla

Poista levymakasiini, paina (EJECT) ja aseta levymakasiini uudelleen laitteeseen.

Käytä laitetta luukku suljettuna

Jos luukku on auki, laitteeseen saattaa päästä vieraita aineita, jotka voivat liata CD-vaihtajan sisällä olevat linssit.

Levymakasiinia koskevia huomautuksia

• Älä jäta levynvaihtajaa paikkaan, jossa se joutuu alttiiksi korkealle lämpötilalle tai kosteudelle, kuten auton kojelaudalle tai takaikkunalle, johon aurinko voi paistaa kuumasti.
• Aseta levypaikkaan vain yksi levy kerrallaan, ettei vaihtaja tai levyt vahingoitu.
• Älä pudota levymakasiinia tai altista sitä koville täräyksille.

Langattoman kaukosäätimen valmistelu

Pariston asennus

Käytä Sony CR2025-litiumparistoa tai Duracellin DL-2025-litiumparistoa. Muiden paristojen käyttäminen saattaa aiheuttaa palotai räjähdysvaaran.

Kun paristo on heikko, langatonta kaukosäädintä ei voida käyttää laitteen ohjaamiseen. Pariston ikä on keskimäärin kuusi kuukautta. Käyttöolosuhteet vaikuttavat kuitenkin ikään.

Varoitus

Paristo saattaa räjähtää, jos sitä käsitellään väärin. Älä pura paristoa, lataa sitä uudelleen tai hävitä sitä polttamalla.

Litiumparistoa koskevia huomautuksia

• Pidä litiumparisto poissa lasten ulottuvilta. Jos joku nielaisee pariston, hänet on toimitettava heti lääkärin hoitoon.
• Pyyhi paristo kuivalla pyyhkeellä moitteettoman kosketuksen saavuttamiseksi.
• Varmista, että paristo on asetettu oikein päin.
• Pariston puristaminen metallisilla pinseteillä saattaa aiheuttaa oikosulun.

Langattoman kauko-ohjaimen asennus

Asenna langaton kaukosäädin mukana toimitetun tarran avulla paikkaan, jossa se ei haittaa ajamista.

Lähetystaajuuden muuttaminen

Koska tämä laite toistaa CD-levyt FM-virittimen kautta, CD-levyn soiton aikana saattaa esiintyä häiriöitä. Jos näin käy, vaihda piiloyksikön lähettämän moduloidun RF-signaalin taajuutta. Alkuasetus on 88,3 MHz.

1 Paina REP yli kahden sekunnin ajan.

2 Valitse taajuus painamalla (AMS) vasenta tai oikeata puolta.

Aina kun painat (AMS), taajuus muuttuu seuraavasti:

:88,3 MHz89,9 MHz89,7 MHz
89,5 MHz → 89,3 MHz → 89,1 MHz →
88.9 MHz → 88.7 MHz → 88.5 MHz →
88,3 MHz
▶▶: 88,3 MHz → 88,5 MHz → 88,7 MHz →
88.9 MHz → 89.1 MHz → 89.3 MHz →
89.5 MHz → 89.7 MHz → 89.9 MHz →
88,3 MHz

3 Paina REP yli kahden sekunnin ajan.

Huomautus

Muista asettaa FM-radion taajuudeksi juuri valittu uusi laajuus.

CD-vaihtaja

CD-levyn kuunteleminen

1 Kytke virta auton FM-radioon.
2 Säädä valittu lähetystaajuus langattomalla kaukosäätimellä. (88,3 MHz/88,5 MHz/88,7 MHz/88,9 MHz/89,1 MHz/89,3 MHz/89,5 MHz/89,7 MHz/89,9 MHz)
3 Paina ▶II. CD:n toisto alkaa.

Kun laitetta käytetään autossa, jonka virtalukossa ei ole lisävarusteasentoa

Muista katkaista virta järjestelmäslä painamalla langattoman kaukosäultimen (OFF). Jos järjestelmän virtaa ei katkaista, paristot kuluvat, vaikka autosta on katkaistu virta.

Jos piiloyksikön POWER SELECT -kytkin on asennossa OFF ja langallisen kaukosäätimen näytöstä on katkaistu virta, et voi aloittaa CD-levyn toistoa langattomalla kaukosäätimellä. Paina tässä tapauksessa langallisen kaukosäätimen ▶II.

4 Säädä äänenvoimakkuus autoradion voimakkuudensäädöstä. Kaikki kappaleet soivat alusta.

Tietyn kappaleen hakeminen — AMS-kappaleenhakutoiminto (Automatic Music Sensor)

Paina toiston aikana AMS jompaakumpaa puolta jokaisen ohitettavan kappaleen kohdalla.

Takanapäin olevien kappaleiden hakeminen

Edessäpäin olevien kappaleiden hakeminen

Tietyn kohdan hakeminen kappaleesta

— Käsinhaku (Manual Search)

Paina ja pidä toiston aikana alhaalla DISC+ tai DISC−, Vapauta painike, kun olet löytänyt hakemasi kohdan.

DISC+

Hakeminen eteenpäin

DISC -

Hakeminen taaksepäin

Tietyn CD-levyn hakeminen

— levynvalinta (Disc Select)

Paina toiston aikana DISC+ tai DISC- jokaisen ohitettavan levyn kohdalla.

DISC+

Edessäpäin olevien levyjen hakeminen

DISC-

Takanapäin olevien levyjen hakeminen

CD-levyn soiton lopettaminen

Paina OFF.

Huomautuksia

• Kun CD-levyn soitto lopetetaan, kaiuttimista voi kuulua kohinaa. Voit estää tämän pienentämällä äänenvoinnakkuuden ennen soiton lopettamista.
• Jos katkaiset virran autosta lopettamatta CD-levyn toistoa, levyn toisto jatkuu automaattisesti kohdasta, johon se jäi, kun käynnistäl aulon uudelleen.

Radion tai kasetin kuunteleminen

Muista lopettaa CD-levyn toisto, ennen kuin alat kuunnella radiota tai kasettia.

Huomautus

Jos et lopeta CD-levyn toistoa, radiovastaanotossa saattaa esiintyä häiriöitä.

Kappaleiden soittaminen satunnaisessa järjestyksessä

— Shuffle Play

Voit valita:

• vaihtoehdon SHUF 1, jolloin parhaillaan soitettavan levyn kappaleet soitetaan satunnaisessa järjestyksessä.
• vaihtoehdon SHUF 2, jolloin kaikki levyt soitetaan satunnaisessa järjestyksessä.

Paina SHUFFLE tai SHUF toistuvasti, kunnes haluttu asetus (SHUF 1 tai SHUF _L 2) tulee näyttöön.

→ SHUF 1 → SHUF 2 → Cancel (SHUF off)

Hajasoitto alkaa.

Voit palata normaaliin toistotilaan painamalla (SHUF), kunnes teksti "SHUF" poistuu näytöstä.

Kappaleiden soittaminen uudelleen

— Toistosoittotoiminto (Repeat Play)

Voit valita:

• vaihtoehdon REP 1, jolloin kappale soitetaan uudelleen.
• vaihtoehdon REP 2, jolloin levy soitetaan uudelleen.

Paina REPEAT tai REP toistuvasti, kunnes haluttu asetus (REP 1 tai REP 2) tulee näyttöön.

Uudelleensoitto alkaa.

Voit palata normaaliin toistotilaan painamalla (REP), kunnes teksti "REP" poistuu näytöstä.

Lähtötason muuttaminen

Voit valita lähtötason CD-vaihtajasta.

Normaalisti järjestelmää käytetään alkuasetuksen mukaisessa lähtötasossa. Voit vaihtaa tasoa tarpeen mukaan.

1 Paina REP yli kahden sekunnin ajan.
2 Paina REP hetken ajan.

alkuasetus

3 Valitse lähtötaso painamalla (AMS) vasenta tai oikeata puolta.

Lähtötason madaltaminen

Lähtötason korottaminen

4 Paina REP yli kahden sekunnin ajan.

Lisätietoja

Varotoimet

• Jos autosi on pysäköity auringonvaloon ja lämpötila sisällä on körkea, anna järjestelmän jäähtyä hetki ennen kuin käytät sitä.
• Jos järjestelmään ei tule virtaa, tarkista ensin kytkennät. Jos ne ovat kunnossa, tarkista sulake.
• Vältä CD-vaihtajan, langattoman kaukosäätimen ja langallisen kaukosäätimen asentamista:

yli 55 °C asteen lämpötilaan.

— suoraan auringonvaloon.
— lähelle lämmönlähteitä (kuten lämmitintä).
— paikkaan, jossa ne joutuvat alttiiksi sateelle tai kosteudelle.
— paikkaan, jossa ne joutuvat alttiiksi suurelle määrälle pölyä tai likaa.
— paikkaan, jossa ne joutuvat alttiiksi rajulle tärinälle.

Jos et löydä tästä opaskirjasta vastausta johonkin laitettasi koskevaan kysymykscen tai ongelmaan, ota yhteys lähimpään Sonyjälleenmyyjään.

CD-levyjä koskevia huomautuksia

Likainen tai vioittunut levy voi aiheuttaa katkoksia äänessä toiston aikana. Jotta voit nauttia parhaasta mahdollisesta äänenlaadusta, käsittele levyä seuraavasti.

Nosta levy reunoista. Älä koske tarrattomaan pintaan.

Näin

Älä aseta paperia tai teippiä tarrapintaan.

Ei näin

Älä sijoita levyä suoraan auríngonvaloon tai lähelle lämmönlähteitä, kuten esimerkiksi kuumaa ilmanvaihtokanavaa. Älä myöskään jätä levyä auríngonvaloon pysäköityyn autoon, sillä lämpötila voi kohota auton sisällä huomattavasti.

Ei näin

Pyyhi levyt lisävarusteena saatavalla pyyhkeellä, ennen kuin soitat niitä. Pyyhi levyt kuvassa esitettyjen nuolten suuntaisesti.

Älä käytä liuottimia, kuten bensiiniä, ohenteita, markkinoilla olevia puhdistusaineita, tai vinyylilevyn puhdistamiseen tarkoitettua antistaattista sumutinta.

Näin

Kosteuden tiivistyminen

Sateisena päivänä tai crityisen kosteissa paikoissa laitteen sisäosiin saattaa tiivistyä kosteutta. Tällöin laite ei toimi kunnollisesti.

Kuivaa laite poistamalla levy ja odottamalla noin tunnin ajan, kunnes kosteus on haihtunut.

Jos et löydä tästä opaskirjasta vastausta johonkim laitettasi koskevaan kysymykseen tai ongelmaan, ota yhteys lähimpään Sonyjälleenmyyjään.

Huolto

Sulakkeen vaihtaminen

Jos sulake palaa, tarkista virran liitäntäjohto ja vaihda sulake. Jos sulake palaa uudelleen vaihtamisen jälkeen, laitteessa voi olla vikaa.

Varoitus

Käytä sulaketta, jonka ampeeriluku on oikea. Liian korkean ampeeriluvun käyttäminen voi aiheuttaa vakavia vahinkoja.

Painikkeet

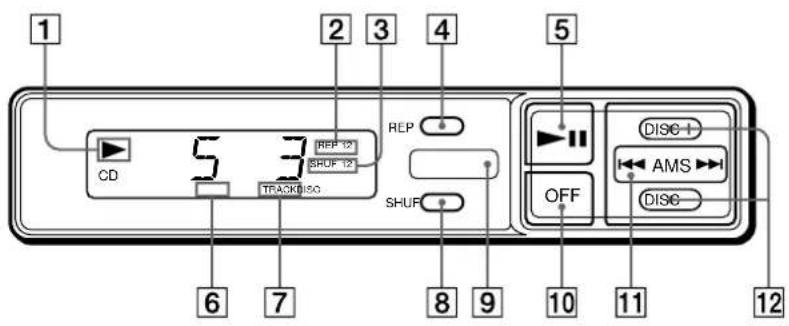

Langallinen kaukosäädin (RM-X57)

Yksityiskohtaista tietoa löydät opaskirjan sivuilta.

1 ▶-ilmaisin (toisto-/taukotila)
Palaa CD-levyn soiton aikana ja vilkkuu painettaessa taukopainiketta.
2 REP-ilmaisin (uudelleensoitto)
3 SHUF-ilmaisin (satunnainen soitto)
4 REP-painike (uudelleensoitto/ohjaustilan asetus) 7
5 ▶II-painike (toisto-/taukotila) 6 Jos painiketta painetaan toiston aikana, CD-levy jää taukotilaan. Kun painiketta painetaan uudelleen, toisto jatkuu.

6 DISC-ilmaisin (levyn numero)
7 TRACK-ilmaisin (kappaleen numero)
8 SHUF-painike (satunnainen soitto) 6
9 langattoman kaukosäätimen infrapunareseptori
10 OFF-painike 6
11 AMS-painike (AMS-kappaleenhakutoiminto/käsinhaku) 5, 6
12 DISC-painike (levynvalinta) 6

Painikkeet

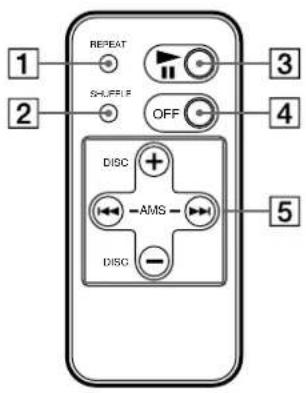

Langaton kaukosäädin (RM-X58)

FIN

1 REPEAT-painike (uudelleensoitto)
② SHUFFLE-painike (satunnainen soitto)
3 ▶II-painike (toisto-/taukotila)

4 OFF-painike
5 AMS/DISC-painike (AMS-kappaleenhakutoiminto/levynvalinta) Käsisäätöinen haku lanqattomalla kaukoohjaimella ei ole mahdollista.

Tekniset tiedot

CD-vaihtaja (CDX-52)

Järjestelmä Digitaalinen

CD-äänijärjestelmä

Taajuusvaste 10 – 20 000 Hz

Huojunta ja värinä Vähemmän kuin on

mahdollista mitata

Häiriöetäisyys Yli 90 dB

Tuloliittimet BUS-tuloliitin (8-nastainen)

Analoginen äänen

lähtöliitäntä (RCA-liitin)

Virran kulutus 800 mA (toiston aikana)

800 mA (levyä asetettaessa

tai poistettaessa)

Käyttölämpötila -10^ - +55^

89,9 MHz (vaihdettava)

Mitat Noin

Langallinen kaukosäädin (RM-X57)

Mitat Noin

148 · 30 · 15 mm

(1/k/s)

Paino Noin 120 g

Langaton kaukosäädin (RM-X58)

Mitat Noin

(ei sisällä paristoja)

Yleistä

Mukana toimitetut lisävarusteet

Virtajohto (1)

Levymakasiini(1)

BUS-johto (1)

RCA-johto (1)

Asennustarvikkeet (1 sarja)

Litiumparisto (CR2025) (1)

Valinnaiset Lisävarusteet CD-levyn

puhdistuspakkaus

CDM-21BK

CD-sovitin CSA-8

Levymakasiini XA-10B

Levymakasiinikotelo

GM-65

Valmistaja voi muullaa rakennetta ja teknisiä ominaisuuksia ilman erillistä ilmoitusta.

Vianmääritysopas

Jos laitteessasi ilmenee ongelmia, käytä vianselvityksessä seuraavaa taulukkoa.

Kertaa laitteen liitäntä- ja käyttöohjeet, ennen kuin luet alla olevan taulukon.

Yleistä

Ongelma	Vian syy ja/Tai korjaaminen
Laite ei toimi.	Sisäisessä mikroprosessorissa on vikaa.Paina piiloyksikön RESET-painiketta.Kytkentäjohtoja ei ole kytketty kunnollisesti.
Ääni hyppii.	CD-vaihtaja on ascennettu epävakaaseen paikkaan.Asenna se uudelleen vakaaseen paikkaan.Levy (tai levyt) on likainen tai viallinen.Puhdista levy tai hanki uusi levy.
Vaihtajan levymakasiini ei lukkiudu.	Ota levymakasiini ulos, paina (EJECT) ja aseta levymakasiini uudelleen, kunnes se lukkiutuu kunnollisesti.

Vikanäytöt

Seuraava ilmaisin vilkkuu noin viiden sekunnin ajan.

FIN

Näyttö Syy		Korjaaminen
E-01	Levymakasiinia ei ole asetettu CD-vaihtajaan.	Aseta CD-vaihtajaan levymakasiini, jossa on levyjä.
E-02	Levymakasiinissa ei ole yhtään levyä.	Ota levymakasiini ulos ja aseta siihen levy (tai levyjä).
E-04	Levy on likainen.	Puhdista levy.
	Levy on asetettu ylösalaisin.	Aseta levy oikein.
E-99	CD-vaihtaja ei toimi jonkin ongelman takia.	Paina piiloyksikön RESET-painiketta.

Jos yllä kuvatut keinot eivät auta, ota yhteys lähimpään Sony-jälleenmyyjään.

Hakemisto

A, B, C, D, E, F, G, H, I, J

CD-levyn toisto 6

N, O, P, Q

Nollaus (Reset) 4

K

Kasetin toisto 6

R

Radion 6

L

Langallinen kaukosäädin 9 Langaton kaukosäädin 5, 10 Lähtötaso 7

S, T

Satunnainen soitto 6 Sulake 8

M

Muuttaminen Lähtötaso 7 Taajuus 5

U, V, W, X, Y, Z

Uudelleensoitto 7
