CFT610/5S - Keittiön liesituuletin CANDY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Keittiön liesituuletin
Malli	CFT610/5S
Merkki	Candy
Leveys	60 cm
Nopeuksien lukumäärä	3
Ohjaus	Liukukytkin
Valaistus	LED, 2,5 W (moduuli DBS-2.5/65-H-120/33)
Jännite	220-240 V AC
Taajuus	50/60 Hz
Asennustyyppi	Seinä- tai hyllyasennus
Toimintatilat	Poistoilma / kierto
Suodatintyyppi	Rasvaa keräävä alumiiniverkkosuodatin (vaihdettava)
Hiilisuodatin	Valinnainen, vaihdettava (3-6 kuukauden välein)
Kotelon materiaali	Ruostumaton teräs
Vähimmäisetäisyys kaasuliesiin	75 cm
Vähimmäisetäisyys sähköliesiin	65 cm
Ilmanvaihtoputken halkaisija	120 mm (tyypillinen)
Lampun vaihto	Kyllä, LED-moduuli (ammattilaisen vaihto)
Suodattimen pesu	Mahdollista, käsin pesuaineella
Ohjauspaneelin puhdistus	Kostealla liinalla neutraalilla pesuaineella
Lisäturvallisuus	Virran katkaisu ennen huoltoa; vain suositeltujen ruuvien käyttö

Usein kysytyt kysymykset - CFT610/5S CANDY

Mikä on liesituulettimen vähimmäisasennuskorkeus kaasulieden yläpuolella?

Kaasuliesillä vähimmäisetäisyys on 75 cm, sähköliesillä 65 cm.

Miten puhdistan rasvasuodattimet?

Irrota suodattimet, liota lämpimässä vedessä pesuaineen kanssa 3 minuuttia, puhdista varovasti pehmeällä harjalla ja kuivaa poissa auringonvalosta.

Kuinka usein hiilisuodatin pitää vaihtaa?

Hiilisuodatin suositellaan vaihdettavaksi 3-6 kuukauden välein käyttöintensiteetin mukaan.

Mitä tehdä, jos moottori ei toimi, mutta valaistus on päällä?

Tarkista, että tuulettimen kytkin on oikeassa asennossa. Jos vika jatkuu, ota yhteyttä huoltoliikkeeseen.

Miten vaihdan valaistuksen lampun?

Katkaise liesituulettimesta virta. Irrota valopaneeli ruuveja kiertämällä, irrota johto ja vaihda LED-moduuli (malli DBS-2.5/65-H-120/33). Suositellaan kääntymään ammattilaisen puoleen.

Miksi liesituuletin on vinossa?

Mahdollisesti kiinnitysruuvi on löysällä. Säädä asentoa ja kiristä ruuvit.

Mitä puhdistusaineita voin käyttää ohjauspaneelille?

Vain neutraaleja puhdistusaineita. Vältä hankausaineita ja vahvoja kemikaaleja, jotta merkinnät eivät vaurioidu.

Mitä kierrätystila tarkoittaa?

Kierrätystilassa ilma puhdistetaan hiilisuodattimen läpi ja palautetaan takaisin huoneeseen. Tämä vaatii hiilisuodattimen asennuksen.

Voiko liesituuletinta käyttää ilman suodattimia?

Ei, se on kiellettyä. Käyttö ilman rasvasuodattimia tai tukkeutuneilla suodattimilla voi aiheuttaa tulipalon.

Miten vähentää ympäristövaikutuksia?

Asenna liesituuletin hyvin tuuletettuun paikkaan, puhdista suodattimet säännöllisesti, sammuta valaistus ja tuuletin ruoanlaiton jälkeen, hävitä laite erillään kotitalousjätteistä.

KÄYTTÖOHJE CFT610/5S CANDY

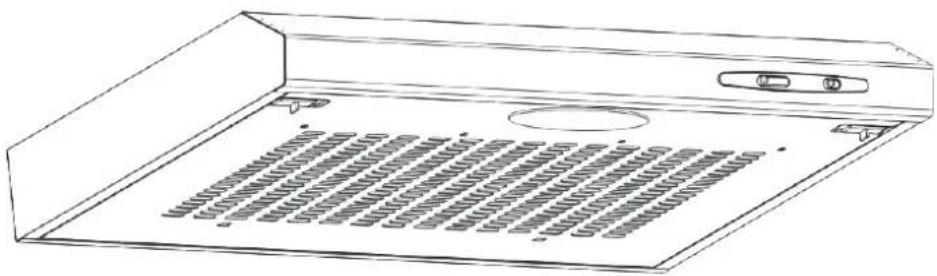

Liesituuletin Käyttöohje

1 Turvallisuusohjeet
2 Asennus
3 ....Liesituulettimen käytön aloitus
4 Vianetsintä
5 ...... Huolto ja puhdistus
6 Ympäristönsuojelu

TURVALLISUUSOHJEET

Tässä käyttöohjeessa selitetään liesituulettimen oikeanlainen asennus ja käyttö. Lue ohjeet huolellisesti ennen käyttöä, vaikka tuote olisi sinulle tuttu. Ohjeet on säilytettävä varmassa paikassa tulevaa käyttöä varten.

Älä koskaan tee seuraavaa:

• Älä käytä liesituuletinta ilman rasvasuodattimia tai jos rasvasuodattimet ovat äärimmäisen rasvaiset!
• Älä asenna sellaisen lieden yläpuolelle, jossa on korkeatehoinen grilli.
• Älä jätä paistinpannuja vahtimatta käytön aikana, koska ylikuumenneet rasvat tai öljyt saattavat syttyä palamaan.
• Älä koskaan jätä avotulta liesituulettimen alle.

• Jos liesituuletin on vahingoittunut, älä käytä sitä.
• Älä liekitä liesituulettimen alla.
  ●HUOMIO: Näkyvät osat voivat kuumentua ruoanvalmistusvälineitä käytettäessä.
• Minimietäisyys lieden keittovälineiden tukipinnan ja liesituulettimen alimman osan välillä. (Kun liesituuletin sijoitetaan kaasulieden alle, etäisyyden on oltava vähintään 65 cm)
• Ilmaa ei saa päästää savuhormiin, jota käytetään kaasua tai muita polttoaineita polttavien laitteiden savukaasujen poistamiseen.

- Tärkeää! Katkaise aina sähkönsyöttö verkosta asennuksen ja huollon

aikana, kuten polttimoiden vaihdon aikana.

• Liesituuletin on asennettava asennusohjeiden ja mukaan ja kaikkia mittoja on noudatettava.
• Ammattihenkilön tai valtuutetun sähköasentajan on aina suoritettava asennus.
• Hävitä pakkausmateriaali huolellisesti. Ne voivat aiheuttaa lapsille vahinkoa.
• Kiinnitä huomiota liesituulettimen sisällä oleviin teräviin reunoihin erityisesti asennuksen ja puhdistuksen aikana.
• Kun liesituuletin sijoitetaan kaasulieden yläpuolelle, minimietäisyys lieden keittiövälineiden tukipinnan ja liesituulettimen alaosan välillä on oltava: Kaasuliedet: 75 cm Sähköliedet: 65 cm Hiili- tai öljykäyttöiset liedet: 75 cm
  ● Varmista, ettei putkissa ole alle 90 asteen kulmia, koska se voi pienentää liesituulettimen tehoa.
  ● Varoitus: Ruuvien ja kiinnityslaitteiden asentamatta jättäminen näiden ohjeiden mukaan voi johtaa sähkövaaroihin

Tee aina seuraavaa:

● Laita aina kannet kattiloiden ja pannujen päälle valmistaessasi ruokaa kaasuliedellä.
- Imutilassa liesituuletin poistaa huoneilmaa. Varmista, että tuuletus hoidetaan asianmukaisesti. Liesituuletin poistaa tuoksuja huoneesta, muttei höyryä.
- Liesituuletin on tarkoitettu vain kotitalouskäyttöön.

• Jos virtajohto on vaurioitunut, sen saa vaihtaa valmistaja, sen huoltoedustaja tai vastaava ammattitaitoinen henkilö vaaran välttämiseksi.
• Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joilla on alentuneet fyysiset, aisti- tai henkiset kyvyt tai joilla ei ole kokemusta ja tietoa, edellyttäen, että heitä valvotaan tai heille annetaan ohjeet laitteen käytöstä turvallisella tavalla ja he ymmärtävät vaaratekijät. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistusta tai käyttäjän ylläpitotoimia ilman valvontaa.

● Varoitus: Kaikki syöttöpiirit on irrotettava ennen liitinten koskettamista.

Tee aina seuraavaa:

● Huomio: Laite ja sen näkyvät osat voivat kuumentua käytön aikana. Vältä koskettamasta kuumenevia osia. Alle 8-vuotiaiden lasten on pysyttävä poissa laitteen luota, ellei heitä valvota jatkuvasti.
- Huoneessa on oltava riittävä ilmanvaihto kun liesituuletinta käytetään samaan aikaan kaasua tai muita polttoaineita polttavien laitteiden kanssa.
● On olemassa tulipalovaara, jos puhdistusta ei suoriteta ohjeiden mukaan
- Ilmanpoistoa koskevia säädöksiä on noudatettava.
● Puhdista laite säännöllisesti menetelmällä, joka on mainittu HUOLTO-luvussa.
● Turvallisuussyistä käytä ainoastaan samankokoisia kiinnitys- tai asennusruuveja kuin tässä käyttöohjeessa on suositeltu.
- Katso käyttöohjeen huolto- ja puhdistusosiosta lisätiedot menetelmästä ja puhdistustiheydestä.
- Lapset eivät saa suorittaa puhdistusta tai käyttäjän ylläpitotoimia ilman valvontaa.
●Kun liesituuletinta ja muulla kuin sähköllä toimivia laitteita käytetään samaan aikaan, huoneen negatiivinen paine ei saa ylittää 4 Pa (4 x 10-5 baaria).
●VAROITUS: Tulipalovaara: älä säilytä mitään keittotasoilla.
- Höyrypuhdistinta ei saa käyttää.
- Älä KOSKAAN yritä sammuttaa tulipaloa vedellä, vaan sammuta laite ja peitä liekit esim. kannella tai sammutuspeitteellä.

ASENNUS

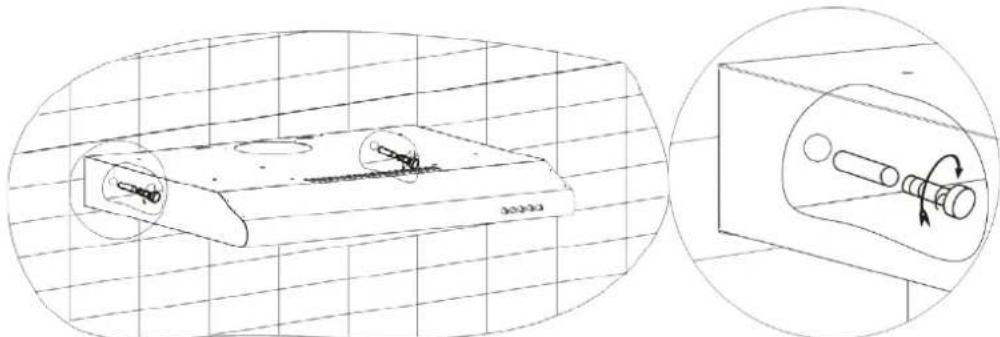

A. ASENNUS (Seinäasennus)

(1) Päätä liesituulettimen kiinnitysreikien sijainti.
(2) Asenna liesituuletin seinälle 4 ruuvilla (4x 30 mm)

60 cm liesituuletin

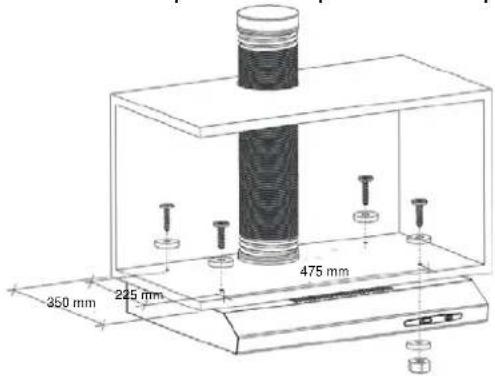

B. ASENNUS (Asennus kaappiin)

(1) Asenna liesituuletin kaappiin 4 ruuvilla (4x35 mm), 4 mutterilla ja aluslaatalla. Kiinnitä liesituuletin kaappiin työntämällä 4 ruuvia ja 4 aluslaattaa kaapin yläpuolelta liesituulettimeen. Työnnä liesituulettimen sisällä aluslaatta ja mutteri ruuvin läpi laitteen pitämiseksi paikallaan kaapissa.

60 cm liesituuletin

Ääni: Tuuletusmenetelmiä on kaksi, mukaan lukien "vaakasuora tuuletus" ja "pystysuora tuuletus". Kiinnitä huomiota tuuletusmenetelmään asennuksen aikana.

Vaakasuora tuuletus: Katso kuva 4A. Käytä kantta yläaukon sulkemiseksi, jotta ilma vaihtuu takaa.

Pystysuora tuuletus: Katso kuva 4B. Käytä kantta taka-aukon sulkemiseksi, jotta ilma vaihtuu ylhäältä.

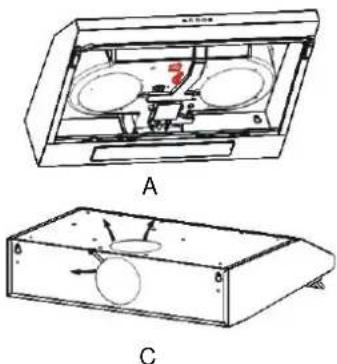

Ilmanvaihtoasetukset

Ulkoilmanvaihto: Käännä säädin ulkoilma-asentoon (kuva 5A), asenna poistotie, käynnistä liesituuletin, jolloin ilma vaihtuu ulkopuolen poistotiestä.

Sisäilmanvaihto: Käännä säädin sisäilma-asentoon (kuva 5B), asenna poistotien kansi, käynnistä liesituuletin, jolloin ilma vaihtuu sisäpuolen poistotiestä.

➢ Turvallisuussyistä käytä ainoastaan samankokoisia kiinnitys- tai asennusruuveja kuin tässä käyttöohjeessa on suositeltu.

Ruuvien ja kiinnityslaitteiden asentamatta jättäminen näiden ohjeiden mukaan voi johtaa sähkövaaroihin.

Liesituulettimen käytön aloitus

Keinukytkin

Moottorille on 3 nopeutta sekä virtapainike lampulle.

Liu'uta kytkintä käyttääksesi tuuletinta.

Moottorin toiminta

0- pois päältä

1- pieni teho

2- keskisuuri teho

3- suuri teho

Valon toiminta

0- pois päältä

1- päällä

3210

10

VIANETSINTÄ

Vika	Mahdollinen syy	Ratkaisu
Valo päällä, mutta moottori ei toimi	Tuuletin sammutettu Valitse tuuletinkytkimen asento.
	Tuuletinkytkimen vika Ota yhteyttä huoltokeskukseen.
	Moottorivika	Ota yhteyttä huoltokeskukseen.
Valo ei toimi, moottori ei toimi	Rakennuksen sulakkeet palaneet	Vaihda sulakkeet.
	Virtajohto löysällä tai irrotettu	Laita virtajohto pistorasiaan.Kytke pistorasia päälle.
Öljyvuoto	Yksisuuntaventtiili ja lähtö eivät ole tiukasti sinetöidyt	Ota yksisuuntaventtiili pois ja tiivistä se tiivistysaineella.
	Vuoto savupiipun ja kannen liitännästä	Ota savupiippu pois ja tiivistä.
Valot eivät toimi	Rikkinäiset/vialliset polttimot	Vaihda polttimot tämän ohjeen mukaisesti.
Riittämätön imu	Liesituulettimen ja kaasulieden kannen välinen etäisyys on liian suuri	Asenna liesituuletin oikealle etäisyydelle.
Liesituuletinkallistuu	Kiinnitysruuvit eivät ole riittävän tiukalla	Kiristä ruuvi ja aseta tuuletin vaakasuoraan.

HUOMAA:

Kaikkien tämän laitteen sähkökorjausten on noudatettava paikallisia, osavaltion ja valtion lakeja. Ota yhteyttä huoltokeskukseen, jos olet epävarman ennen

tällaisten töiden suorittamista. Irrota laite aina virtalähteestä ennen sen avaamista.

HUOLTO JA PUHDISTUS

Huomio:

- Ennen huollon ja puhdistuksen suorittamista liesituuletin on irrotettava virtalähteestä. Varmista, että liesituuletin on kytketty pois päältä pistorasiasta ja pistoke irrotettu.

- Ulkopinnat ovat herkkiä naarmuille ja hankaantumiselle, joten noudata puhdistusohjeita varmistaaksesi parhaan lopputuloksen ilman vaurioita.

YLEINEN

Huolto ja erityisesti puhdistus pitäisi suorittaa, kun laite on kylmä. Vältä jättämästä emäksisiä tai happamia aineita (sitruunamehu, viinietikka jne.) pinnoille.

RUOSTUMATON TERÄS

Ruostumaton teräs on puhdistettava säännöllisesti (esim. viikoittain) pitkä käyttöiän takaamiseksi. Kuivaa puhtaalla ja pehmeällä liinalla. Erityistä ruostumattoman teräksen puhdistusainetta voidaan käyttää.

HUOMAA:

Varmista, että pyyhkiminen tapahtuu ruostumattoman teräksen syiden mukaan, jotta vältetään rumien ristikkäisten naarmujen syntymistä.

HALLINTAPANEELIN PINTA

Upotettu hallintapaneeli voidaan puhdistaa lämpimällä saippuavedellä. Varmista, että liina on puhdas ja väännetty hyvin kuivaksi ennen puhdistamista. Käytä kuivaa pehmeää liinaa poistaaksesi ylimääräisen kosteuden puhdistuksen jälkeen.

Tärkeää

Käytä neutraaleja puhdistusaineita ja vältä kovia puhdistuskemikaaleja, vahvoja kotitalouskäyttöön tarkoitettuja pesuaineita tai hankausaineita, sillä ne vaikuttavat laitteen ulkonäköön ja voi mahdollisesti irrottaa hallintapaneelin merkinnät ja mitätöidä valmistajan takuun.

RASVAVERKKOSUODATTIMET

Suodattimet voidaan puhdistaa käsin. Liota niitä vedessä noin 3 minuutin ajan rasvaa poistavalla pesuaineella ja harjaa sitten varovasti pehmeällä harjalla. Älä paina liian kovasti, jotta vältät vauriot. (Anna kuivaa itsekseen poissa suorasta auringonvalosta)

Suodattimet on pestävä erillään astioista ja keittiövälineistä. Huuhteluainetta ei suositella käytettäväksi.

• Irrota suodattimet seuraavan kuvan ohjeen mukaan.
• Älä käytä hankausainetta, sillä se vahingoittaa tuuletinta.

• Asenna suodattimet noudattamalla seuraavia neljää vaihetta.
• Sijoita suodatin kuvun takana sijaitseviin aukkoihin.
• Paina suodattimen kahvan painiketta.
• Vapauta kahva, kun suodatin asettuu paikalleen.
• Toista asentaaksesi kaikki suodattimet.

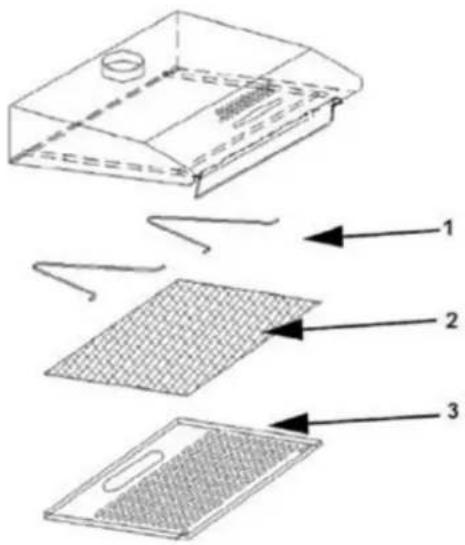

HIILISUODATIN

Aktiivihiilisuodatinta voidaan käyttää hajujen sitomiseen. Tavallisesti aktiivihiilisuodatin on vaihdettava kolmen tai kuuden kuukauden kuluttua ruoanlaittotavoista riippuen. Aktiivihiilisuodattimet asennetaan seuraavan kuvauksen mukaisesti.

1. Irrota rasvasuodatin.
2. Aseta hiilisuodatin rasvasuodattimen päälle.
3. Kiinnitä oikein asetettu hiilisuodatin pienellä teräslangalla.
4. Asenna rasvasuodatin uudelleen.
5. Käytä hiilisuodattimia vain kierrätystilassa.

• Varmista, että suodatin on tiukasti lukittu. Muutoin se löystyy ja aiheuttaa vaaran.
• Kun aktiivihilisuodatin on kiinnitetty, imuteho alenee.

POLTTIMON VAIHTAMINEN

Tärkeää:

* Valmistajan, sen huoltoedustajan tai vastaavan ammattihenkilön on vaihdettava polttimo.
✿ Katkaise aina virransyöttö ennen kuin suoritat mitään toimenpiteitä laitteeseen. Varmista, että polttimo on täysin jäähtynyt ennen kuin kosket siihen käsin.
Käsitellessäsi polttimoita, pitele niitä liinalla tai käsinellä varmistaaksesi, ettei hiki kosketa niitä, sillä se voi pienentää polttimon käyttöikää.

Lampun vaihtaminen:

*Varmista ennen lampun vaihtamista, että laite on kytketty pois päältä.
*Käytä ruuvimeisseliä löysätäksesi itseporautuvaa ruuvia ST4*8MM (2 kpl)
valopaneelista. Ota valokiinnike irti. Avaa kytkentärasia, irrota johto ja vaihda lamppu.
• Tämän lampun ILCOS D -koodi on: DBS-2.5/65-H-120/33
- LED-moduulit -suorakulmainen lamppu
- Suurin teho: 2,5 W
– Jännitealue: AC 220-240V
- Mitat:

Tämä tuote on merkitty sähkölaiteromun valikoivan lajittelun symbolilla. Se tarkoittaa, että tätä laitetta ei saa hävittää kotitalousjätteen mukana, vaan se on hävitettävä valikoivan keruun järjestelmän avulla direktiivin 2012/19/EU mukaan. Se kierrätetään ja puretaan ympäristövaikutusten minimoimiseksi. Sähkö- ja elektroniikkatuotteet ovat mahdollisesti vaarallisia ympäristölle ja ihmisen terveydelle vaarallisten aineiden läsnäolon vuoksi. Saat lisätietoja ottamalla yhteyttä paikallisiin tai alueellisiin viranomaisiin.

HUOMAA:

Seuraavassa opit, kuinka ruoanlaiton ympäristövaikutuksia pienennetään (esim. energiankäyttö).

(1) Asenna liesituuletin asianmukaiseen paikkaan, jossa on tehokas ilmanvaihto.

(2) Puhdista liesituuletin säännöllisesti, jotteivät ilmatiet tukkeudu.

(3) Muista sammuttaa liesituulettimen valo ruoanlaiton jälkeen.

(4) Muista sammuttaa liesituuletin ruoanlaiton jälkeen.

TIETOA PURKAMISESTA

Älä pura laitetta vastoin käyttöohjeessa esitettyä tapaa. Käyttäjä ei saa purkaa laitetta. Laitetta ei saa käyttöikänsä päätyttyä hävittää kotitalousjätteen mukana. Kysy paikalliselta viranomaiselta tai jälleenmyyjältä kierrätysneuvoja.
