Tuotetyyppi	Astianpesukone
Malli	DW60M9550UW
Mitat (L x S x K)	598 x 575 x 817 mm (Altaan alle asennettava) / 598 x 555 x 817 mm (Puoliksi/Kokonaan sisäänrakennettu)
Paino (pakkaamaton)	45,0 kg
Virtalähde	220-240 V ~, 50 Hz
Nimellisteho	2000-2300 W
Pesukapasiteetti	14 kattauspaikkaa
Energiatehokkuusluokka	A+++
Vuotuinen energiankulutus	237 kWh/vuosi
Vedenkulutus per sykli (ECO)	9,7 L
Syklin kesto (ECO)	237 min
Melutaso	42 dBA
Ohjelmat	Auto, ECO, Tehokas, Hienopesu, Päivittäinen55', Pikapesu, Itsepuhdistus
Erikoisominaisuudet	Zone Booster+, Speed Booster, Kuuma pesu, Hygienia, Smart Control (Wi-Fi), Ajastin, Lukitus, Automaattinen ovi
Vedenpehmentin	Sisäänrakennettu suolasäiliöllä (säädettävät tasot 0-5)
Huuhtelukirkasteen annostelija	Kyllä, säädettävä taso (1-6)
Suodatintyyppi	Mikrosuodatin ja kansi, puhdista kuukausittain
Ohjaustyyppi	Elektroninen kosketusnäyttö
Yhteydet	Wi-Fi (SmartThings) etävalvontaa ja -ohjausta varten
Asennustyyppi	Altaan alle (BU) / Puoliksi sisäänrakennettu (SBI) / Kokonaan sisäänrakennettu (FBI)
Turvaominaisuudet	Aqua-Stop (vesitiivis järjestelmä), Ohjauslukko (lapsilukko)
Kuivausjärjestelmä	Automaattinen ovi (avautuu automaattisesti parantaakseen kuivausta)

Usein kysytyt kysymykset - DW60M9550UW SAMSUNG

Kuinka aloitan pesuohjelman?

Avaa ovi, aseta astiat, lisää pesuaine ja huuhtelukirkaste tarvittaessa. Paina POWER, valitse ohjelma (oletus ECO), paina sitten START ja sulje ovi. Ohjelma alkaa lyhyen tyhjennyksen jälkeen.

Mitä ohjelmia DW60M9550UW:ssa on?

Käytettävissä olevat ohjelmat: Auto (säätyy likaisuuden mukaan), ECO (energiansäästö), Tehokas (voimakas lika), Hienopesu (kevyt/herkkä), Päivittäinen55' (55 min päivittäinen pesu), Pikapesu (lyhyt kevyt pesu) ja Itsepuhdistus (laitteen puhdistus).

Kuinka Zone Booster+ -toiminto toimii?

Zone Booster+ ohjaa tehokkaat vesisuihkut alatason vasemmalle puolelle voimakkaasti likaantuneita astioita varten. Varmista, etteivät kattiloiden kahvat ja muut esineet tuki suuttimia tai vedenheijastinta.

Mikä on Automaattinen ovi -ominaisuus ja miten se auttaa?

Automaattinen ovi avaa oven automaattisesti kuivausprosessin aikana parantaakseen kuivaustehoa. Se on oletusarvoisesti käytössä, mutta se voidaan poistaa käytöstä asetuksissa. Huom: ovea ei voida sulkea manuaalisesti 2 minuuttiin avaamisen jälkeen.

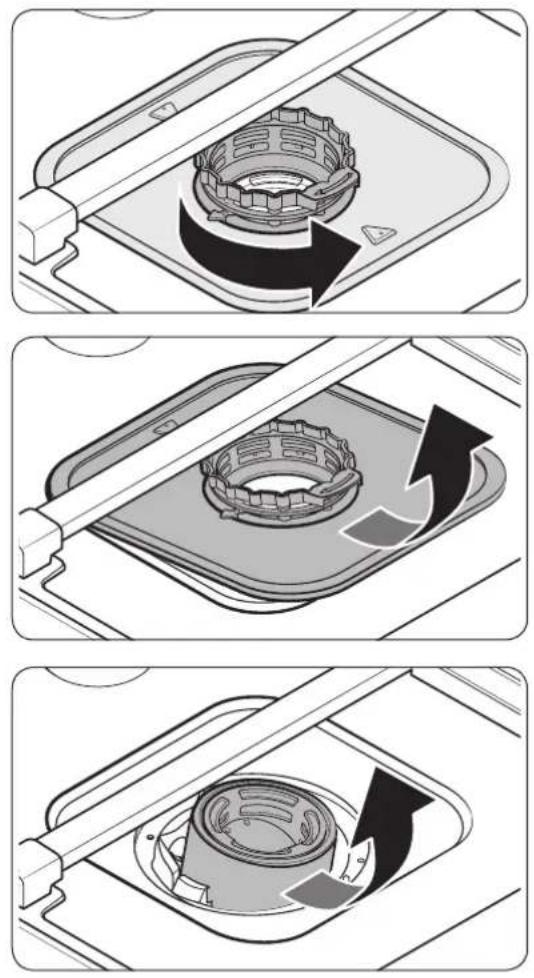

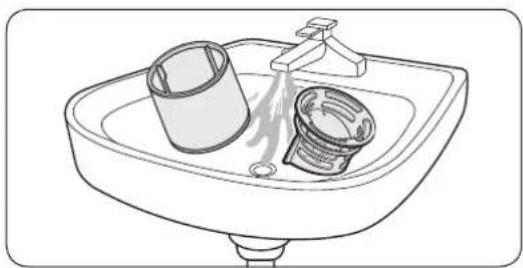

Kuinka puhdistan suodattimen?

Avaa ovi, poista alatasokori, käännä suodattimen kahvaa vastapäivään lukituksen avaamiseksi, poista kansi ja mikrosuodatin. Huuhtele juoksevan veden alla, kuivaa ja kokoa uudelleen päinvastaisessa järjestyksessä. Puhdista kuukausittain.

Kuinka säädän vedenkovuuden asetusta?

Paina Sanitize ja Delay Start samanaikaisesti 3 sekunnin ajan, paina sitten Sanitize, kunnes 'L0-L5' tulee näkyviin. Valitse taso vedenkovuutesi mukaan (oletus L3 arvolle 4,0-5,5 mmol/L). Vahvista painamalla Delay Start.

Mitä virhekoodit kuten LC tai 4C tarkoittavat?

LC: Vuoto – sulje vesiventtiili ja ota yhteys huoltoon. 4C: Veden saanti ongelma – tarkista venttiili, tulolinja tai jäätyneet osat. 5C: Tyhjennysongelma – tarkista letku tukkeumien varalta. HC: Korkea lämpötila – aja tyhjä ohjelma. Jos koodit toistuvat, ota yhteys Samsungiin.

Voinko käyttää astianpesukonetabletteja?

Kyllä, mutta tässä mallissa ei ole erillistä tablettilokeroa. Aseta tabletti pääpesuainelokeroon ja lisää pieni määrä (noin 8 g) jauhetta tai geeliä oveen esipesua varten. Käytä huuhtelukirkastetta parhaan kuivaustuloksen saavuttamiseksi.

Kuinka yhdistän astianpesukoneen SmartThingsiin?

Lataa SmartThings-sovellus älypuhelimeesi (Android 6.0+ tai iOS 10.0+). Paina ja pidä painettuna Smart Control -painiketta astianpesukoneessa. Valitse sovelluksessa Add Device ja seuraa näytön ohjeita. Varmista, että puhelimesi on samassa Wi-Fi-verkossa (vain 2,4 GHz).

Kuinka asetan viivästetyn käynnistyksen?

Kun olet ladannut astiat ja valinnut ohjelman, paina Delay Start -painiketta toistuvasti lisätäksesi viiveaikaa 1 tunnin välein (enintään 24 tuntia). Sulje ovi ja paina START. Ohjelma alkaa asetettuna aikana.

KÄYTTÖOHJE DW60M9550UW SAMSUNG

- 14 kuvertteja: 7 g + 28 g

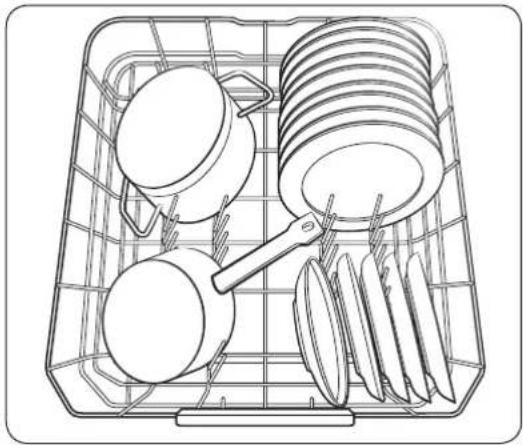

- Aseta esineet paikoilleen: katso kuvat A, B, C.

14 kuvertteja

Turvallisuusohjeet 4

Turvallisuusohjeisiin liittyviä tärkeitä huomautuksia 4 Tärkeitä turvamerkintöjä 4 Sähkö- ja elektroniikkalaiteromua koskevat ohjeet 5 Tärkeitä varotoimenpiteitä 6 Astianpesukoneen käyttöä koskevia ohjeita 8 Lapsia koskevia turvallisuusohjeita 10 Astianpesukoneen asennusta koskevia ohjeita 11

Ennen kuin aloitat 14

Astianpesukoneen kuvaus 14 Astianpesukoneeseen sopimattomat astiat 15 Veden ohjain 15 Telineiden peruskäyttö 16 Pesuaineiden käyttöohjeet 20 Suolasäiliö Kosketuslevyn reagointiherkkyys

Toiminnot 25 Käyttöpaneeli 25 Ohjelmien yleiskuvaus 28 Helppo aloitus 29 Asetukset 30 SmartThings (Vain soveltuvissa malleissa) 33 Erikoisominaisuudet 37

Ylläpito 38 Puhdistaminen 38 Pitkäaikainen hoito 41

Vianetsintä 42 Tarkistettavat kohdat 42 Näyttökoodi 45

Suomi2

Ohjelmakaavio 46

Liite 47

Kuljetus/siirtäminen 47

Pakkassuojaus 47

Astianpesukoneen hävittäminen ja ympäristönsuojelu 47

Tekniset tiedot 48

Perustestaus 49

14 vakioasetusta 49

Tuoteseloste 50

Turvallisuusohjeet

Onnittelut Samsungin astianpesukoneen hankinnasta. Tässä käyttöoppaassa on tärkeitä laitteen asennusta, käyttöä ja ylläpitoa koskevia ohjeita. Lue tämä opas huolellisesti, jotta voisit hyödyntää astianpesukoneen kaikki edut ja ominaisuudet.

Turvallisuusohjeisiin liittyviä tärkeitä huomautuksia

Lue tämä käyttöopas kokonaan, jotta voisit käyttää laitteen ominaisuuksia ja toimintoja turvallisesti ja tehokkaasti. Pidä opas tallessa laitteen lähellä tulevaa käyttöä varten. Käytä laitetta vain tässä käyttöoppaassa kuvatulla tavalla ja ainoastaan siihen tarkoitukseen, johon se on suunniteltu.

Tämän oppaan varoitukset ja turvaohjeet eivät kata kaikkia mahdollisia olosuhteita ja tilanteita. On omalla vastuullasi käyttää tervettä järkeä ja olla huolellinen ja varovainen, kun asennat, ylläpidät ja käytät tätä astianpesukonetta.

Koska seuraavat käyttöohjeet koskevat useita eri malleja, oman astianpesukoneesi ominaisuudet saattavat poiketa ohjeessa kuvatuista, ja jotkin varoitusmerkit eivät välttämättä koske käyttämääsi laitetta. Jos sinulla on jotakin kysyttävää, ota yhteyttä lähimpään huoltopalveluun tai etsi ohjeita ja muita tietoja osoitteesta www.samsung.com.

Tärkeitä turvamerkintöjä

Oppaan kuvakkeiden ja merkkien merkitykset:

VAROITUS

Vaarat ja vaaralliset toimenpiteet, jotka voivat aiheuttaa vakavia henkilö- ja/tai omaisuusvahinkoja tai kuoleman.

HUOMIO

Vaarat ja vaaralliset toimenpiteet, jotka voivat aiheuttaa henkilö- tai omaisuusvahinkoja.

HUOMAUTUS

Viittaa henkilö- tai omaisuusvahinkojen vaaraan.

Nämä varoitusmerkit auttavat estämään sinua ja muita loukkaantumasta. Noudata merkintöjä tarkasti. Pidä nämä ohjeet tallessa ja varmista, että uudet käyttäjät tutustuvat niihin. Anna ohjeet laitteen mukana mahdollisille uusille omistajille.

Suomi4

Sähkö- ja elektroniikkalaiteromua koskevat ohjeet

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet) (Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB-kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista lainsäädännöllisistä velvollisuuksista (esim. REACH), löydät osoitteesta samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

Turvallisuusohjeet

Tärkeitä varotoimenpiteitä

Voit vähentää tulipalon, sähköiskun ja henkilövahinkojen vaaraa laitteen käytön aikana noudattamalla yleisiä turvaohjeita, esimerkiksi seuraavia:

1. Laitetta ei ole tarkoitettu fyysisesti tai psyykkisesti rajoittuneiden eikä kokemattomien henkilöiden (esim. lasten) käytettäväksi, ellei heidän turvallisuudestaan vastaava henkilö ole läsnä tai opastanut heitä käyttämään laitetta oikein.
2. Euroopassa: Tätä laitetta saavat käyttää yli 8-vuotiaat lapset sekä fyysisesti tai psyykkisesti rajoittuneet ja kokemattomat henkilöt, jos käyttöä valvotaan tai jos heille on annettu ohjeet laitteen turvalliseen käyttöön ja he ymmärtävät käyttöön liittyvät vaarat. Lasten ei saa antaa leikkiä laitteella. Lapset eivät saa puhdistaa tai ylläpitää laitetta ilman valvontaa.
3. Lapsia tulee valvoa, jotta he eivät pääsisi leikkimään laitteella.
4. Jos sähköjohto on vaurioitunut, se tulee vaihdattaa valmistajalla, valtuutetussa huoltoliikkeessä tai ammattitaitoisella asentajalla, jotta vaaratilanteilta voitaisiin välttyä.
5. Käytä laitteen mukana toimitettuja uusia letkuja. Vanhoja letkuja ei saa käyttää uudelleen.
6. Varmista, ettei matto peitä laitteen pohjassa olevia ilmanvaihtoaukkoja niissä malleissa, joissa ilmanvaihtoaukot ovat laitteen pohjassa.
7. Euroopassa: Alle 3-vuotiaat lapset on pidettävä etäällä laitteesta, jollei heitä valvota jatkuvasti.
8. HUOMIO: Jotta vältyttäisiin tahattomalta lämpökatkaisun nollaukselta, laitetta ei saa asentaa käyttämään ulkoista kytkinlaitetta, kuten ajastinta, eikä kytkeä sellaiseen virtapiiriin, jossa tapahtuu säännöllisiä katkoksia.
9. VAROITUS: Veitset ja muut teräväkärkiset välineet on asetettava koriin joko vaakasuorassa tai niin, että niiden terävä osa osoittaa alaspäin.

Tämä laite on tarkoitettu kotitalous- ja muuhun vastaavanlaiseen käyttöön, esimerkiksi seuraaviin käyttöympäristöihin:

• kauppojen, toimistojen ja muiden työpaikkojen henkilökunnan keittiötilat
• maatilat
• hotellien ja motellien asiakkaiden käyttämät tilat ja muut kotikäytön kaltaiset tilanteet
• majatalot ja niiden tyyppiset käyttötilat.

Turvallisuusohjeet

Astianpesukoneen käyttöä koskevia ohjeita

Tätä astianpesukonetta ei ole tarkoitettu yrityskäyttöön. Se on tarkoitettu kotitalouskäyttöön ja kotitalouskäyttöä vastaaviin olosuhteisiin seuraavissa käyttöympäristöissä:

- Kaupat

- Toimistot ja näyttelytilat.

Laitetta voivat käyttää myös seuraavanlaisten majoitusliikkeiden asukkaat:

- Hotellit ja majatalot.

Laitetta saa käyttää vain kodinkoneena astioiden ja ruokailuvälineiden pesemiseen tämän käyttöoppaan ohjeiden mukaisesti. Valmistaja ei tarjoa tukea muunlaiselle käytölle. Lisäksi muunlainen käyttö voi olla vaarallista.

Valmistaja ei vastaa mistään sellaisista vahingoista, jotka aiheutuvat vääränlaisesta tai ohjeidenvastaisesta käytöstä.

Älä käytä liuottimia astianpesukoneessa. Räjähdysvaara.

Älä hengitä äläkä niele astianpesukoneen pesuaineita. Astianpesuaineissa on ärsytystä ja korroosiota aiheuttavia aineita, jotka voivat nieltäessä pysäyttää hengityksen tai aiheuttaa palovammoja nenään, suuhun tai kurkkuun. Jos olet niellyt tai hengittänyt pesuainetta, ota välittömästi yhteyttä lääkäriin.

Älä jätä laitteen luukkua auki turhaan, sillä saatat kompastua siihen.

Jos laitteen luukku on auki, älä istu sen päällä äläkä nojaa siihen. Laite voi kaatua ja vaurioitua ja saatat saada vammoja.

Käytä vain kotikäyttöön suunnitelluille astianpesukoneille tarkoitettuja pesu- ja huuhteluaineita. Älä käytä tiskiainetta.

Älä käytä happamia pesuaineita.

Älä täytä huuhteluainelokeroa pesupulverilla tai nestemäisellä pesuaineella. Lokero voi vaurioitua pahoin.

Jos täytät suolalokeron pesujauheella tai astianpesuaineella, vedenpehmennin vaurioituu. Varmista ennen suolalokeron täyttämistä, että olet ottanut oikean pakkauksen astianpesukonesuolaa.

Käytä vain karkeaksi jauhettua astianpesukonesuolaa, sillä muissa suoloissa voi olla liukenemattomia lisäaineita, jotka saattavat haitata pehmentimen toimintaa.

Jos laitteessa on ruokailuvälinekori (tämä riippuu mallista), ruokailuvälineet pestään ja kuivataan paremmin, jos ne asetetaan koriin oikein, kahvapuoli alaspäin. Aseta kuitenkin turvallisuussyistä terävät veitset ja haarukat kahvapuoli ylöspäin.

Astianpesukoneessa ei saa pestä sellaisia muoviastioita tai -välineitä, jotka eivät kestä pesua kuumassa vedessä. Tällaisia ovat esimerkiksi muoviset kertakäyttölautaset, ruokailuvälineet ja kertakäyttöastiat. Astianpesukoneen korkea lämpötila voi saada tällaiset esineet sulamaan tai menettämään muotonsa.

Jos käyttämässäsi mallissa on Viivekäynnistys-toiminto, varmista, että annostelija on kuiva, ennen kuin laitat sinne pesuainetta. Pyyhi annostelija tarvittaessa kuivaksi. Pesuaine paakkuuntuu, jos sitä kaadetaan kosteaan annostelijaan. Tällöin aine ei leviä laitteeseen kunnolla.

Veitset ja muut teräväkärkiset välineet on asetettava koriin joko vaakasuorassa tai niin, että niiden terävä osa osoittaa alaspäin.

Turvallisuusohjeet

Lapsia koskevia turvallisuusohjeita

Tämä laite ei ole lelu! Jotta henkilövahingoilta voitaisiin välttyä, pidä lapset etäällä laitteesta äläkä anna heidän käyttää laitteen ohjaimia tai leikkiä laitteen sisällä tai läheisyydessä. Lapset eivät ymmärrä laitteeseen liittyviä vaaroja. Valvo lapsia aina, kun työskentelet keittiössä. Lapset saattavat leikkiessään sulkea itsensä astianpesukoneen sisään.

Tätä laitetta saavat käyttää yli 8-vuotiaat lapset sekä fyysisesti tai psyykkisesti rajoittuneet ja kokemattomat henkilöt, jos käyttöä valvotaan tai jos heille on annettu ohjeet laitteen turvalliseen käyttöön ja he ymmärtävät käyttöön liittyvät vaarat. Lasten ei saa antaa leikkiä laitteella. Lapset eivät saa puhdistaa tai ylläpitää laitetta ilman valvontaa.

Isommat lapset voivat käyttää astianpesukonetta vain, jos heille on kerrottu tarkkaan, kuinka laite toimii, ja jos he osaavat käyttää laitetta turvallisella tavalla ja ymmärtävät vääränlaiseen käyttöön liittyvät vaarat.

PIDÄ PESUAINEET POISSA LASTEN ULOTTUVILTA!

Astianpesukoneen pesuaineissa on ärsytystä ja korroosiota aiheuttavia aineita, jotka voivat nieltäessä pysäyttää hengityksen tai aiheuttaa palovammoja suuhun, nenään tai kurkkuun.

Pidä lapset etäällä astianpesukoneesta sen luukun ollessa auki. Laitteen sisällä saattaa olla pesuainejäämiä.

Jos lapsi on niellyt tai hengittänyt pesuainetta, ota välittömästi yhteyttä lääkäriin.

Astianpesukoneen asennusta koskevia ohjeita

Tarkista, ettei laitteessa ole mitään näkyviä vaurioita, ennen kuin otat sen käyttöön. Jos laite on jollakin tapaa vaurioitunut, älä käytä sitä missään olosuhteissa. Vaurioitunut laite voi olla vaarallinen.

Astianpesukoneen johdon saa kytkeä vain soveltuvanlaiseen, katkaisimelliseen pistorasiaan.

Pistorasiaan tulee voida päästä käsiksi myös asennuksen jälkeen, jotta laitteen johdon voi tarvittaessa kytkeä helposti irti. (Lisätietoja on sivulla 14 olevassa osiossa "Astianpesukoneen kuvaus".)

Astianpesukoneen takana ei saa olla pistorasioita. Laite voi ylikuumentua tai aiheuttaa tulipalon, jos se on pistokkeen kanssa kosketuksissa.

Astianpesukonetta ei saa asentaa lieden alle. Liedestä säteilevä lämpö voi vaurioittaa

astianpesukonetta. Laitetta ei saa samasta syystä asentaa avotulen tai sellaisten laitteiden läheisyyteen, joista säteilee lämpöä. Tällaisia ovat esimerkiksi lämpöpatterit.

Älä kytke laitteen virtajohtoa pistorasiaan, ennen kuin laite on asennettu täysin paikalleen ja luukun jouset on säädetty.

Ennen kuin kytket laitteeseen virran, varmista, että tyyppikilvessä olevat virtatiedot (jännite ja liitäntäteho) vastaavat käytettävän sähköverkon ominaisuuksia. Jos et ole varma asiasta, kysy neuvoa valtuutetulta sähköasentajalta.

Laitteen sähköturvallisuus voidaan taata ainoastaan silloin, kun laite on kytketty pysyvästi tehokkaaseen maadoitusjärjestelmään. On erittäin tärkeää, että tätä perusvaatimusta noudatetaan ja että maadoitus tarkastetaan säännöllisesti. Jos talon sähköjärjestelmissä on jotakin epäselvää, ota yhteyttä valtuutettuun sähköasentajaan.

Valmistaja ei ole vastuussa riittämättömän maadoituksen seurauksista (esim. sähköiskuista).

Turvallisuusohjeet

Älä kytke laitetta monipistorasiaan tai jatkojohtoon. Ne eivät täytä laitteen turvalliseen käyttöön liittyviä vaatimuksia (eli aiheuttavat ylikuumenemisen vaaran).

Laitteen saa asentaa liikkuviin tiloihin, esim. laivaan, ainoastaan siinä tapauksessa, että pätevä insinööri arvioi asennetun laitteen ja siihen liittyvät riskit.

Vesiliitännän muovikuoren sisällä on elektronisia osia. Sitä ei saa upottaa veteen.

Vesistopperissa on sähköjohtimia. Älä milloinkaan katkaise vedenottoletkua, vaikka se olisi liian pitkä.

Laitteen saa asentaa, huoltaa ja korjata ainoastaan pätevä henkilö. Kansallisia ja paikallisia turvallisuusmääräyksiä on aina noudatettava. On vaarallista antaa pätemättömän henkilön korjata tai huoltaa laitetta. Valmistaja ei ole vastuussa valtuuttamattomista toimista.

Laitteen sisäinen vesitiiviysjärjestelmä suojaa vesivahingoilta, kunhan seuraavat ehdot täyttyvät:

• Astianpesukone ja sen vesiliitäntä on asennettava oikein.
• Astianpesukonetta tulee ylläpitää oikein ja sen osia tulee tarpeen vaatiessa vaihtaa.
• Sulkuhana on suljettava, jos laitetta ei käytetä pitkään aikaan (esim. lomalla).
• Vesitiiviysjärjestelmä on käytössä myös silloin, kun laitteen virta ei ole päällä. Laitteen tulee kuitenkin tällöin olla kytkettynä sähköverkkoon.

Vaurioitunut laite voi olla vaarallinen. Jos astianpesukone vaurioituu, kytke se irti sähköverkosta ja ota yhteyttä jälleenmyyjään tai huoltoon.

Valtuuttamattomien henkilöiden tekemät korjaukset voivat aiheuttaa käyttäjälle ennalta-arvaamattomia vaaroja, joista valmistaja ei ole vastuussa. Laitetta saa korjata vain valtuutettu teknikko.

Mahdolliset vialliset osat saa korvata vain alkuperäisvaraosilla. Laitteen turvallisuuden voi taata vain alkuperäisvaraosia käyttämällä.

Irrota astianpesukone aina huollon ajaksi sähköverkosta (katkaise pistorasian virta sen katkaisijasta ja irrota pistoke rasiasta).

Jos sähköjohto vaurioituu, se täytyy vaihtaa valmistajan toimittamaan erikoisjohtoon. Johdon saa turvallisuussyistä vaihtaa ainoastaan valtuutettu huoltoliike tai asentaja.

Laite ja sen ympäristö on syytä pitää erityisen puhtaina sellaisissa maissa, joissa esiintyy torakoita tai muita tuhoeläimiä. Takuu ei korvaa torakoiden tai muiden tuhoeläinten aiheuttamia vaurioita.

Jos laitteessa on vikaa tai se täytyy puhdistaa, se on irrotettava täysin sähköverkosta, ja laite on täysin irti sähköverkosta vain seuraavissa tapauksissa:

• kun laitteen johto ja pistoke on irrotettu pistorasiasta tai • sähkönsyöttö katkaistaan kokonaan tai
• sulakekytkin on käännetty pois päältä tai
• irrotettava sulake on irrotettu (niissä maissa, joissa tällaisia sulakkeita käytetään).

Älä tee laitteeseen minkäänlaisia muutoksia, jollei valmistaja ole antanut niihin erillistä lupaa.

Älä milloinkaan avaa laitteen kuorta. Laitteen sähkökytkentöjen ja sähköisten tai mekaanisten osien muuntelu on erittäin vaarallista ja voi aiheuttaa toimintavirheitä tai sähköiskun.

Kun laitteen takuu on voimassa, korjauksia saa tehdä vain valmistajan valtuuttama teknikko. Muutoin takuu on mitätön.

Kun laitetta asennetaan, varmista, että sen yläpuolelle, vasemmalle ja oikealle puolelle ja taakse jää riittävästi tilaa ilmanvaihtoa varten. Jos laitteen ja pesualtaan välillä ei ole riittävästi vapaata tilaa, pesuallas voi vaurioitua tai pinnoille voi muodostua hometta.

Varmista, että astianpesukoneen vedenkovuusasetus on asuinalueellesi sopiva. (Lisätietoja on sivulla 31 olevassa osiossa "Vedenpehmennin".)

Ennen kuin aloitat

Näitä ohjeita on noudatettava tarkasti, jotta astianpesukone asennettaisiin oikein ja jotta astioita pestäessä ei sattuisi vahinkoja.

Astianpesukoneen kuvaus

01 Yläsuutin

02 Alasuutin

03 Suolasäiliö

04 Veden ohjain

05 Annostelija

06 Käyttöpaneeli

07 Luukku 08 Pohja

Yläteline Alateline Ruokailuvälineteline

Suomi14

HUOMIO

• Älä pese astioita, joissa on tuhkaa, hiekkaa, vahaa, voiteluainetta tai maalitahroja. Tällaiset aineet vaurioittavat astianpesukonetta. Tuhka ei liukene, vaan leviää astianpesukoneen sisälle.
• Poista astioista kaikki ruoantähteet, esim. luut ja siemenet, sekä kaikki muu ylimääräinen, esim. hammastikut ja lautasliinat. Ruoantähteet ja roskat voivat aiheuttaa ylimääräistä ääntä, haitata astianpesukoneen toimintaa ja vaurioittaa sekä astioita että astianpesukonetta.

Astianpesukoneeseen sopimattomat astiat

VAROITUS

Pese astianpesukoneessa vain sellaisia astioita, esim. laseja, posliiniastioita ja ruokailuvälineitä, joiden valmistaja on ilmoittanut niiden kestävän konepesun. Älä pese koneessa alumiiniastioita (esim. rasvasuodattimia). Alumiini saattaa vaurioitua astianpesukoneessa ja voi ääritapauksissa jopa aiheuttaa vaarallisen kemiallisen reaktion.

Älä pese astianpesukoneessa seuraavanlaisia astioita:

• Kupari-, messinki-, tina-, norsunluu- ja alumiiniastiat sekä astiat, joissa on tarroja.
• Kuumuutta kestämättömästä muovista valmistetut astiat.
• Käsityönä tehdyt esineet, antiikki, arvokkaat maljakot ja lasiset koriste-esineet.
• Saviastiat ja lasitettu keramiikka.
• Puiset ruokailu- ja ruoanlaittovälineet sekä astiat, joissa on puisia osia.
• Herkästi särkyvät tai lyijykristallia sisältävät lasiesineet. Kun lasiesineitä pestään usein, ne saattavat himmentyä.

HUOMAUTUS

Rikkipitoisten ruoka-aineiden kanssa kosketuksissa olleet hopeaesineet voivat haalistua. Rikkipitoisia ruoka-aineita ovat mm. munankeltuaiset, sipuli, majoneesi, sinappi, kala, suolakala ja marinadit.

Veden ohjain

Veden ohjain havaitsee automaattisesti astianpesukoneen sisällä olevat esteet, jotka voivat häiritä ohjaimen signaalin toimintaa. Jos este havaitaan, "0" vilkkuu näytössä ja astianpesukone antaa äänimerkin, joka kestää useita minuutteja. Jos näin käy, poista este.

Ennen kuin aloitat

Telineiden peruskäyttö

Korkeudensäätö

Ylätelineen korkeutta voidaan säätää, jotta alatelineeseen mahtuisi suurempia astioita. Ylätelineen korkeudesta riippuen alatelineeseen voi mahtua halkaisijaltaan jopa 31 cm:n kokoisia lautasia ja ylätelineeseen 19 cm:n kokoisia lautasia.

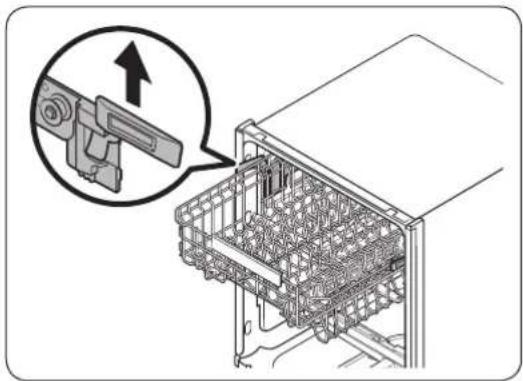

Ylätelineen nostaminen

Vedä ylätelinettä ylöspäin. Vivulla varustettu säätökahva ja yläteline nousevat.

Ylätelineen laskeminen

Tartu ylätelineen vasemmalla ja oikealla puolella oleviin säätökahvoihin ja paina telinettä tasaisesti alaspäin.

HUOMIO

• Säädä ylätelineen taso ennen astioiden lisäämistä telineeseen. Jos telinettä säädetään vasta sitten, kun siinä on jo astioita, astiat voivat vaurioitua.
• Käytä säätämisen aikana molempia kahvoja, sillä muuten astianpesukoneen luukku ei saata sulkeutua kunnolla.

Ylätelineen poistaminen

Poista yläteline vetämällä sitä eteenpäin, kunnes se on täysin esillä, ja poista se sitten nostamalla sitä hieman. Katso ohjeet yllä olevista kuvista.

HUOMIO

• Älä käytä astianpesukonetta ilman ylätelinettä. Muutoin laite aiheuttaa melua ja toimii väärin.
• Koska yläteline on irrotettavissa, varmista, että se on kunnolla paikallaan, jotta astianpesukone toimisi oikein.

Astianpesukoneen täyttäminen

Alatelineen täyttäminen

Aseta halkaisijaltaan enintään 31 cm:n kokoiset ruoanlaittovälineet (kattilat, pannut yms.) alatelineeseen. Alateline on suunniteltu ruoka- ja keittolautasille, vadeille, kattiloille, kansille ja vuoka-astioille.

Aseta lautaset telineen keskiosaan siten, että kunkin lautasen etuosa on seuraavan lautasen takaosaa vasten. Laita suuret astiat, kuten pannut ja kattilat, astianpesukoneeseen alassuin. Suosittelemme asettamaan kupit, jalalliset lasit ja pikkulautaset ylätelineeseen.

Ennen kuin aloitat

Aluetehostin + -alueiden täyttäminen

Aseta suuret astiat alatelineen vasemmalle puolelle eli Aluetehostin+ -alueille, jotta astiat voitaisiin puhdistaa tehokkaammin. Aluetehostin+ -toiminnossa Aluetehostin+ -alueilla käytetään tehokkaampaa ruiskutusta. Varmista, että kattiloiden kahvat tai muut osat eivät estä suuttimien ja veden ohjaimen pyörimistä.

Ylätelineen täyttäminen

Yläteline on tarkoitettu pikkulautasille, mukeille, laseille ja muoviastioille. Varmista, etteivät astiat estä ylätelineen pohjassa olevaa suutinta pyörimästä. (Varmista tämä pyörittämällä suutinta kädellä.)

Kun täytät konetta, vedä ylätelinettä ulospäin sen verran, että pystyt täyttämään sen ilman, että astiat osuisivat koneen päällä olevaan tiskipöytään.

Lasituen käyttäminen

Lasituki soveltuu erityisesti viinilaseille. Aseta viinilasit lasituen tappeihin. Taita lasituki takaisin paikalleen, kun sitä ei käytetä.

HUOMIO

Älä säädä ylätelineen korkeutta, kun lasituki on pystyssä. Tällöin ylätelinettä ei voida säätää.

Ruokailuvälineteline

Järjestä astiat haluamallasi tavalla

• Ruokailuvälineteline soveltuu parhaiten ruokailu-, ruoanlaitto- ja tarjoiluvälineille. Käytä ruokailuvälinetelinettä ruokailu- ja ruoanlaittovälineiden järjestämiseen.
• Pääset parhaisiin tuloksiin asettamalla erittäin likaiset astiat tavalliseen ruokailuvälinekoriin.

HUOMAUTUS

Ruokailuvälineteline voidaan poistaa, jos ylätelineeseen tarvitaan enemmän tilaa suuremmille astioille.

Ennen kuin aloitat

Pesuaineiden käyttöohjeet

Pesuainetta tulee olla pesuaineen annostelijassa kaikissa astianpesukoneen ohjelmissa. Käytä pesuainetta valitun ohjelman edellyttämä määrä, jotta pääsisit parhaisiin tuloksiin.

VAROITUS

• Pesuaineita ei saa laittaa suuhun. Vältä aineista nousevien höyryjen hengittämistä. Astianpesukoneen pesuaineissa on ärsytystä aiheuttavia ja syövyttäviä kemikaaleja, jotka voivat vaikeuttaa hengittämistä. Jos suuhusi on päässyt astianpesuainetta tai olet hengittänyt aineista nousevia höyryjä, hakeudu viipymättä lääkäriin.
• Pidä astianpesuaineet poissa lasten ulottuvilta.

HUOMIO

Käytä vain astianpesukoneille tarkoitettua pesuainetta. Muut pesuaineet vaahtoavat liikaa, mikä voi heikentää astianpesukoneen suorituskykyä tai aiheuttaa toimintahäiriöitä.

Pesuaineen annostelijan täyttäminen

1. Vapauta lukitus painamalla pesuaineen annostelijan läppää kevyesti, ja liu'uta annostelija auki. Huomaathan, että pesuaineen annostelijan läppä avautuu aina ohjelman päätyttyä.

2 Lisää päälokeroon suositeltu määrä pesuainetta. 3. Sulje läppä ja lukitse se paikalleen painamalla sitä alaspäin.

HUOMAUTUS

Tässä astianpesukoneessa ei ole erillistä lokeroa pesutableteille.

1. Pääset parhaisiin tuloksiin lisäämällä vähän (n. 8 g) pesuainetta koneen luukkuun. Tämä ylimääräinen pesuaine käytetään esipesun aikana.

Ennen kuin aloitat

Huuhteluaine

Huuhteluaine tehostaa astianpesukoneen kuivaustoimintoa. Lisää laitteeseen huuhteluainetta, kun käyttöpaneelissa oleva Rinse Refill indicator (Huuhteluaineen täytön ilmaisin) syttyy. Käytä vain nestemäistä huuhteluainetta. Huuhtelujauhe tukkii lokeron aukon, jolloin astianpesukone ei toimi oikein.

HUOMIO

• Älä käytä huuhteluainelokerossa mitään pesuaineita.
• Älä täytä lokeroa liian täyteen. Jos huuhteluainetta on liikaa, se saattaa vuotaa yli pesun aikana.

1. Irrota suojus kääntämällä sitä vastapäivään.

1. Lisää lokeroon huuhteluaineen valmistajan määrittelemä määrä ainetta.

1. Valitse huuhteluaineen taso väliltä 1-6 kääntämällä huuhteluaineen valitsinta.
2. Mitä suurempi numero, sitä enemmän astianpesukone käyttää huuhteluainetta.
3. Korkeampi taso parantaa kuivaustehoa.
4. Jos astiat ovat haalistuneita, käytä alempaa tasoa.
5. Sulje suojus kääntämällä sitä myötäpäivään.

Suolasäiliö

HUOMIO

• Käytä vain astianpesukonesuolaa. Älä käytä muita suoloja tai liuottimia. Muutoin suolasäiliö ja vedenpehmennysjärjestelmä saattavat vaurioitua.
• Jotta laite ei ruostuisi liiallisen suolamäärän tai suolapitoisen veden vuoksi, täytä suolasäiliö vasta juuri ennen pesuohjelman käynnistämistä.

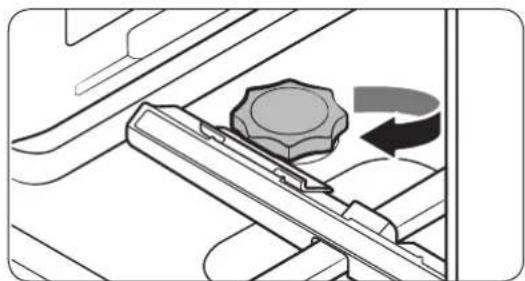

1. Avaa luukku.
2. Avaa suojus kääntämällä sitä vastapäivään.

1. Täytä suolasäiliö vedellä (tämä täytyy tehdä vain ensimmäisellä käyttökerralla).
2. Lisää säiliöön astianpesukonesuolaa.

HUOMIO

• Enimmäiskapasiteetti on noin 1 kg. Älä ylitä enimmäiskapasiteettia.
• Enimmäiskapasiteetin ylittäminen voi vaikuttaa haitallisesti astianpesukoneen suoritustehoon.

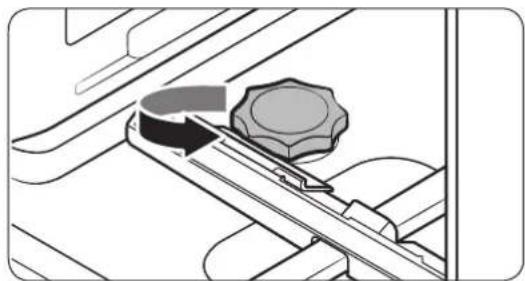

• Sulje suojus kääntämällä sitä myötäpäivään.

HUOMAUTUS

• Puhdista suola tai suolavesi astianpesukoneesta Pikapesu-ohjelmalla.
• Suolarakeiden koko vaikuttaa siihen, kuinka nopeasti suola liukenee ja kuinka pian ilmaisin sammuu.

Ilmaisin syttyy, jos suolaa ei ole riittävästi seuraavia ohjelmia varten.

Ennen kuin aloitat

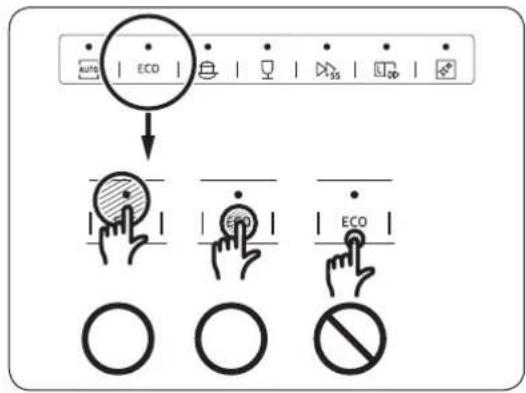

Kosketuslevyn reagointiherkkyys

Noudata seuraavia ohjeita, jotta kosketusohjainten reagointiherkkyys pysyisi muuttumattomana.

• Kosketa painikkeita aina keskeltä yhdellä sormella.
• Älä kosketa useita painikkeita kerrallaan, paitsi jos ohjeissa näin erikseen kehotetaan.
• Puhdista käyttöpaneelin pinta säännöllisesti pehmeällä, kostealla liinalla.

Toiminnot

Käyttöpaneeli

DW60M9970**

01 02 04 05 06 08 09 10

03

07 11

DW60M9550**

DW60M9530**

01 POWER (VIRTA)

02 Ohjelmapalkki

03 Automaattipuhdistus (vain soveltuvissa malleissa)

04 Alateline (ja Zone Booster+ (Aluetehostin+))

Käynnistä tai sammuta astianpesukone painamalla tätä painiketta. Kun pesuohjelma on päättynyt, kaikki muut ilmaisimet sammuvat ja näytössä näytetään "0". Tämän jälkeen astianpesukone sammutetaan automaattisesti. Valitse pesuohjelma astioiden likaisuuden mukaisesti painamalla ohjelman painiketta. Ohjelman ilmaisin syttyy. Oletusohjelma on EKO.

Puhdista astianpesukoneen sisätilat valitsemalla tämä ohjelma. Varmista, että astianpesukone on tyhjä.

Kun tämä valitaan, vain alatelineen suutinta käytetään ohjelma-ajan lyhentämiseksi ja virrankulutuksen pienentämiseksi. Käytä tätä ohjelmaa pienen astiamäärän tai alatelineessä olevien lasien pesemiseen. Valitse Aluetehostin+ erittäin likaisille astioille.

Zone Booster+ (Aluetehostin+): Voit parantaa pesutehoa käyttämällä Aluetehostin+ -toimintoa. Tehokas ruisku aktivoidaan ja suunnataan kohti alatelineen vasemmalla puolella olevia astioita. Toiminnon käyttö voi lisätä hieman sähkönkulutusta.

HUOMIO

Varmista, että kattiloiden kahvat tai muut osat eivät estä suuttimien ja veden ohjaimen pyörimistä.

Toiminnot

05 Nopeustehostin(vain soveltuvissamalleissa)	Valitse tämä toiminto, jos haluat lyhentää ohjelma-aikaa. Toiminto on käytettävissä vain Automaattinen-, EKO-, Tehopesu- ja Helposti särkyvät-pesuohjelmissa.
06 Kuumapesu	Valitse tämä toiminto, jos haluat nostaa pääpesun lämpötilaa pesutehon parantamiseksi astioille, joihin on tarttunut vaikeasti irtoavia ruoantähteitä.Toiminto on käytettävissä vain Automaattinen-, EKO- ja Tehopesu-pesuohjelmissa.
07 Puhdistus (Lukitus)	Kun tämä toiminto valitaan, veden lämpötila kohoaa loppuhuuhtelun aikana 73 °C:seen kuumapesua varten.Toiminto on käytettävissä Automaattinen-, EKO-, Tehopesu- ja Automaattipuhdistus -pesuohjelmissa.Sitä ei voi käyttää Helposti särkyvät-, Päivittäinen 55’- ja Pikapesu -ohjelmissa.Lukitus: Lukitus -toiminnon avulla voit lukita kaikki muut käyttöpaneelin painikkeet paitsi POWER (VIRTA) -painikkeen. Saat lisätietoja sivulla 37 olevasta osiosta Lukitus.
08 Smart Control(vain soveltuvissamalleissa)	Voit valvoa ja hallita astianpesukonetta etäältä käsin Wi-Fi-yhteydellä.Yhdistä astianpesukone älypuhelimeen ensimmäistä kertaa pitämälläSmart Control -painiketta painettuna. Saat lisätietoja sivulla 33 olevasta SmartThings -osiosta.
09 Näyttö	Näyttää parhaillaan käytössä olevan pesuohjelman tiedot, kuten ohjelma-ajan, jäljellä olevan ajan, Viivekäynnistys -asetukset ja muut ohjelmakohtaiset tiedot.
10 Viivekäynnistys	Pesuohjelman aloitusaikaa voidaan lykätä jopa 24 tuntia. Saat lisätietoja sivulla 37 olevasta osiosta Viivekäynnistys.
11 START (KÄYNNISTYS)(Cancel & Drain(Peruuta ja tyhjennä))	Käynnistä ohjelma painamalla START (KÄYNNISTYS) -painiketta. Varmista, että luukku on kiinni.Cancel & Drain (Peruuta ja tyhjennä): Peru käynnissä oleva ohjelma ja poista vesi astianpesukoneesta pitämällä START (KÄYNNISTYS) -painiketta painettuna 3 sekuntia.

Suomi26

Ilmaisimet

Lukitus -ilmaisin		Tämä valo syttyy, kun Lukitus otetaan käyttöön, ja vilkkuu, jos mitä tahansa muuta paitsi POWER (VIRTA) -painiketta painetaan.
Automaattipuhdistus -ilmaisin (vain soveltuvissa malleissa)		Tämä valo syttyy, kun Automaattipuhdistus otetaan käyttöön, ja vilkkuu 5 sekuntia 20-22 ohjelman välein. Ohjelmalaskuri häviää, kun Automaattipuhdistus -ohjelma on valmis, tai kun astianpesukone siirtyy 23. ohjelmaan.
Huuhteluaineen täytön ilmaisin		Tämä valo syttyy, jos astianpesukoneesta loppuu huuhteluaine.
Suolan loppumisen ilmaisin (vain soveltuvissa malleissa)		Tämä valo syttyy, jos vedenpehmentimestä loppuu suola.

Toiminnot

Ohjelmien yleiskuvaus

01 Automaattinen	Tämä ohjelma havaitsee astioissa olevan lian määrän ja käynnistää automaattisesti astioille parhaiten soveltuvan ohjelman. Ohjelmaa voi käyttää astioissa olevan lian määrästä riippumatta.
02 EKO	Tämä ohjelma vähentää virran- ja vedenkulutusta ja soveltuu normaalilikaisille astioille. Voit lyhentää ohjelma-aikaa valitsemalla Nopeustehostin-toiminnon.
03 Tehopesu	Valitse tämä ohjelma, jos astiat ovat erittäin likaisia.
04 Helposti särkyvät	Valitse tämä ohjelma hieman likaisille ja helposti särkyville astioille, kuten laseille. Kun tämä toiminto valitaan, Aluetehostin+-, Kuumapesu- ja Puhdistus -toiminnot otetaan pois käytöstä.
05 Päivittäinen 55'	Tämä ohjelma pesee ja kuivaa astiat 55 minuutissa ja soveltuu normaalilikaisille astioille. Kun tämä toiminto valitaan, Nopeustehostin-, Aluetehostin+-, Kuumapesu- ja Puhdistus -toiminnot otetaan pois käytöstä.
06 Pikapesu	Valitse tämä ohjelma, jos haluat pestä hieman likaiset astiat nopeasti. Kun tämä toiminto valitaan, Nopeustehostin-, Aluetehostin+-, Kuumapesu- ja Puhdistus -toiminnot otetaan pois käytöstä.
07 Automaattipuhdistus (vain soveltuvassa mallissa)	Voit puhdistaa astianpesukoneen sisätilat käyttämällä tätä ohjelmaa ja pesuainetta. Varmista, että astianpesukone on tyhjä.Jos astianpesukoneelle on tehtävä automaattipuhdistus, Automaattipuhdistus -ilmaisin vilkkuu 5 sekuntia astianpesukoneen käynnistämisen jälkeen. Jos käynnistät astianpesukoneen tämän ilmaisimen vilkkuessa, ilmaisin sammuu automaattisesti.⚠HUOMIOÄlä käytä tätä ohjelmaa astioiden pesemiseen.

Suomi28

Helppo aloitus

1. Avaa luukku ja täytä astianpesukone. Varmista, että astiat ovat tyhjiä. 2 Aseta astiat tarvittaessa alatelineeseen. Jos käytät Aluetehostin+ -toimintoa, aseta astiat alatelineen vasemmalle puolelle.
2. Lisää pesuainetta pesuaineen annostelijaan. Pääset parempiin pesutuloksiin, jos käytät myös huuhteluainetta.
3. Paina POWER (VIRTA) -painiketta ja valitse ohjelma sekä tarvittavat toiminnot (Alateline, Aluetehostin+, Nopeustehostin, Kuumapesu, Puhdistus). Pesuohjelmat ovat erilaisia eri malleissa.
4. Paina START (KÄYNNISTYS) -painiketta ja sulje luukku. Astianpesukone käynnistää ohjelman pari sekuntia kestävän vedenpoiston jälkeen.

HUOMAUTUS

• Jos haluat vaihtaa jo käynnistettyä ohjelmaa, peru ohjelma pitämällä START (KÄYNNISTYS) -painiketta painettuna 3 sekuntia. Valitse sen jälkeen uusi ohjelma.
• Oletusohjelma on EKO.
• Jos olet pysäyttänyt astianpesukoneen avaamalla luukun, voit jatkaa käyttöä sulkemalla luukun.

Toiminnot

Asetukset

Voit muuttaa ääniasetuksia ja säätää näytön kirkkauden haluamallesi tasolle. Muuta asetuksia painamalla Puhdistus- ja Viivekäynnistys -painikkeita samanaikaisesti 3 sekuntia. Siirry alivalikosta toiseen painamalla Puhdistus -painiketta, ja vahvista muutokset painamalla Viivekäynnistys -painiketta.

Ääni U1/U0

Kirkkaus ^* b0-b5

Vedenpehmennin L0-L5

Automaattiluukku A1/A0

* Vain soveltuvissa malleissa.

Ääni

Paina Puhdistus -painiketta, kunnes näytössä näytetään "U1" tai "U0". Mykistä astianpesukoneen äänet valitsemalla "U0" ja painamalla Viivekäynnistys -painiketta. Poista mykistys valitsemalla "U1" ja painamalla Viivekäynnistys -painiketta.

Näytön kirkkaus

Paina Puhdistus -painiketta, kunnes näytössä näytetään "b0-b5". Mitä suurempi numero, sitä kirkkaampi näyttö. Valitse numero ja paina Viivekäynnistys -painiketta.

Suomi30

Vedenpehmennin

Paina Puhdistus-painiketta, kunnes näytössä näytetään "L0-L5". Valitse veden kovuustaso väliltä 0-5 (oletusasetus: L3) ja paina Viivekäynnistys-painiketta.

HUOMAUTUS

Jos alueesi veden kovuus on 0, astianpesukonesuolaa ei tarvitse käyttää. Astianpesukoneen veden kovuusasetukseksi on kuitenkin asetettava 0.

Veden kovuustaso

Taso	Veden kovuus Virvoituspehmennys/				pesuohjelma (EKO-ohjelma)	Suolansyöttö
	°dH °TH	mmol/L Väli
0 < 6	< 10 < 1,0			Ei kierrätystä	Ei Ei
1 6-14	10-25 1-2	5 1/8 Kyllä	Kyllä
2 14-	23 25-40	2,5-4,0	1/5 Kyllä	Kyllä
3 23-	31 40-55	4,0-5,5	1/3 Kyllä	Kyllä
4 31-	40 55-70	5,5-7,0	1/2 Kyllä	Kyllä
5 > 40	> 70 > 7,0	1/1 Kyllä	Kyllä

Suosittelemme käyttämään pehmeää vettä, jotta tulokset olisivat mahdollisimman hyvät. Kovassa vedessä on epäpuhtauksia, jotka voivat heikentää pesutehoa. Vettä täytyy pehmentää, jos käytettävä vesi on kovempaa kuin 1,0 mmol/L (6 °d saksalaisella asteikolla).

• Veden pehmentämiseen tarvitaan astianpesukonesuolaa, ja veden kovuustaso on asetettava asuinalueen mukaisesti. Saat lisätietoja alueesi veden kovuudesta paikalliselta vesilaitokselta.
• Jos veden kovuus vaihtelee, aseta astianpesukone suurimpaan kovuuteen. Jos veden kovuuslukemat vaihtelevat esimerkiksi välillä 6,7–9,0 mmol/L, aseta astianpesukone arvoon 9,0 mmol/L.
• Astianpesukoneen veden kovuuden oletusasetus on 3 (4,0–5,5 mmol/L). Jos asetus vastaa asuinalueesi veden kovuutta, sitä ei tarvitse muuttaa.

Muutosten peruminen

Voit perua mitkä tahansa asetukset niitä säätäessäsi sammuttamalla astianpesukoneen POWER (VIRTA) -painikkeesta. Yritä sen jälkeen uudelleen.

Toiminnot

Automaattiluukku

Luukku avataan automaattisesti kuivauksen aikana kuivaustehon parantamiseksi. Kun ohjelma on päättynyt, näytössä näytetään "0". Siirry automaattiluukkutilaan painamalla Puhdistus-painiketta, kunnes näytössä näytetään "A1" tai "A0". Ota sen jälkeen automaattiluukkutoiminto käyttöön (A1) tai pois käytöstä (A0) painamalla Viivekäynnistys-painiketta.

HUOMAUTUS

• Kun luukku avautuu automaattiluukkutilassa, sitä ei voi sulkea manuaalisesti 2 minuuttiin.
• Automaattiluukkutilan poistaminen käytöstä voi vaikuttaa kuivaustuloksiin. Pääset parempiin tuloksiin käyttämällä automaattiluukkutilaa.
• Automaattiluukku otetaan pois käytöstä Pikapesu-ohjelmassa.

SmartThings (vain soveltuvissa malleissa)

Wi-Fi-yhteys

Siirry älypuhelimessa kohtaan Settings (Asetukset) ja muodosta yhteys kotisi Wi-Fi-verkkoon.

Lataa

Etsi sovelluskaupasta (Google Play Store, Apple App Store, Samsung Galaxy Apps) SmartThings-sovellus hakusanalla "SmartThings". Lataa ja asenna sovellus laitteeseesi.

Kirjaudu sisään

Sinun on ensiksi kirjauduttava sisään SmartThings-sovellukseen Samsung-tilillä. Luodaksesi uuden Samsung-tilin, toimi sovelluksen ohjeiden mukaisesti. Et tarvitse erillistä sovellusta tilin luomiseen.

HUOMAUTUS

Jos sinulla on Samsung-tili, käytä tiliä sisään kirjautumiseen. Rekisteröitynyt Samsung-älypuhelimen käyttäjä kirjautuu automaattisesti sisään.

Laitteen rekisteröinti SmartThings-sovellukseen

1. Varmista, että älypuhelin on liitetty langattomaan verkkoon.
2. Valitse käyttääksesi SmartThings-sovellusta älypuhelimessa.
3. Kun viesti "A new device is found. (Uusi laite löytyi.)" tulee näkyviin, valitse Add (Lisää).
4. Jos viestiä ei tule näkyviin, valitse + ja valitse astianpesukoneesi käytettävissä olevien laitteiden luettelosta. Jos astianpesukoneesi ei ole luettelossa, valitse Device Type (Laitetyyppi) > Specific Device Model (Määrätty laitemalli) ja lisää sitten astianpesukoneesi manuaalisesti.
5. Suorita astianpesukoneen yhteydenmuodostusprosessi loppuun näytön ohjeiden mukaisesti.
6. Kun prosessi on valmis, astianpesukoneesi näkyy SmartThings-sovelluksen laiteluettelossa.

Astianpesukonesovellus

Integroitu ohjaus: Voit valvoa ja ohjata astianpesukonetta niin kotona kuin liikkeellä ollessasi.

• Valitse astianpesukonekuvake SmartThings-sovelluksessa. Astianpesukonesivu tulee näkyviin.
• Tarkista toimintatila tai astianpesukoneeseen liittyvät ilmoitukset ja muuta valintoja tai asetuksia, jos on välttämätöntä.

HUOMAUTUS

• Tämä laite on suunniteltu ainoastaan kotitalouskäyttöön (Luokka B) ja sitä voidaan käyttää kaikissa asuintiloissa.
• Tämä laite voi aiheuttaa langatonta häirintää, eikä tämän laitteen valmistaja tai asentaja voi toimittaa sille minkäänlaista suojausta.
• Suositeltavat salausmenetelmät ovat WPA/TKIP ja WPA2/AES. Äskettäin kehitetyt Wi-Fi-protokollat tai hyväksymättömät Wi-Fi-protokollat eivät ole tuettuja.
• Ympäristön langattomat verkkoympäristöt voivat vaikuttaa langattoman verkon vastaanottoherkkyyteen.

Toiminnot

• Jos internet-palveluntarjoajasi on rekisteröinyt PC-tietokoneesi MAC-osoitteen tai modeemimoduulin pysyvään käyttöön, Samsung-astianpesukone ei pysty muodostamaan internet-yhteyttä. Ota tässä tapauksessa yhteyttä internet-palveluntarjoajaasi.
• Internet-palomuuri voi katkaista internet-yhteyden. Jos näin käy, ota yhteyttä internet-palveluntarjoajaasi.
• Jos internet-yhteyden toimimattomuus jatkuu internet-palveluntarjoajan toimenpiteiden noudattamisen jälkeen, ota yhteyttä Samsungin paikalliseen jälleenmyyjään tai huoltokeskukseen.
• Katso langallisen ja langattoman reitittimen asennusohjeet käyttämäsi reitittimen käyttöoppaasta. • Samsung-astianpesukone tukee Wi-Fi 2,4 GHz:in protokollia.
• Samsung-astianpesukone tukee IEEE802.11 b/g/n (2,4 GHz), Soft-AP-protokollia. (IEEE802.11n on suositeltava)
• Samsung-astianpesukoneen yhdistäminen ei-hyväksytyllä langallisella/langattomalla reitittimellä voi epäonnistua.
• SmartThings-sovellus on käytettävissä kolmannen osapuolen laitteilla Android OS 6.0 (Marshmallow) -käyttöjärjestelmällä tai uudemmalla, Samsung-laitteissa, joissa on Android OS 5.0 (Lollipop) tai uudempi ja iOS-laitteissa, joissa on iOS 10.0 tai uudempi (iPhone-puhelimilla sen on oltava iPhone 6 tai uudempi). Sovellus on optimoitu Samsung-älypuhelimille (Galaxy S - ja Note-sarjat).
• Jotkut sovelluksen toiminnot voivat toimia eri tavoin kolmannen osapuolen laitteissa.
• Sovellusta voidaan muuttaa ilman ilmoitusta suorituskyvyn parannusten vuoksi.

SmartThings

Luokka Tarkistettava kohta Kuvaus
Valvonta	Pesun tila	Voit tarkistaa nykyisen ohjelman ja sen valinnat sekä vaiheen jäljellä olevan vaiheen.
	Smart Control (Älykäs ohjaus)	Smart Control (Älykäs ohjaus) -tila näkyy astianpesukoneessa.
	Itsetarkistus	Käytä tätä tarkistaaksesi, että astianpesukone toimii normaalisti.
	Energian valvonta	Käytä tätä energian kulutuksen tilan valvontaan.
Ohjaus	Käynnistä/Keskeytä/Peruuta	Valitse ohjelma ja välttämättömät valinnat ja valitse sitten Käynnistä/Keskeytä/Peruuta käynnistääksesi toiminnan, pysäyttääksesi tilapäisesti tai peruuttaaksesi nykyisen toiminnan.
	Oma suosikki	Lisää usein käytetyt ohjelmat ja valinnat Omat suosikit -kohtaan myöhempää käyttöä varten.
	Viivekäynnistys	Aseta Viivekäynnistys aloittaaksesi ohjelman aikataulunmukaisena aikana (enintään 24 tuntia).
Ilmoitus	Ohjelma valmis	Ilmoittaa, kun nykyinen ohjelma on lopussa.
	Pesuaine	Ilmoittaa, jos astianpesukoneesta loppuu veden pehmennyssuola tai huuhteluaine.

Toiminnot

Avoimen lähdekoodin lisenssi-ilmoitus

Tähän tuotteeseen sisältyvä ohjelmisto sisältää avoimen lähdekoodin ohjelmistoa. Lähdekoodi on saatavilla kolmen vuoden ajan tuotteen viimeisestä toimituksesta lähettämällä sähköpostiviesti osoitteeseen mailto:[e-mail].

Lähdekoodin voi pyytää toimittamaan myös fyysisellä tietovälineellä, kuten CD-ROM-levyllä. Tästä veloitetaan pieni maksu.

Verkko-osoite http://opensource.samsung.com/opensource/SimpleConnectTP/seq/0 johtaa saatavilla olevan lähdekoodin lataussivulle sekä tähän tuotteeseen liittyvän avoimen lähdekoodin käyttöoikeustietoihin. Tämä tarjous on voimassa kaikille tämän tiedon vastaanottajille.

Pesuohjelman aloitusaikaa voidaan lykätä jopa 24 tuntia tunnin jaksoissa. Lisää viiveaikaa painamalla Viivekäynnistys-painiketta. Näytettävä aika on ohjelman käynnistysaika.

1. Avaa luukku ja täytä astianpesukone.
2. Sulje luukku ja paina START (KÄYNNISTYS) -painiketta.

2 Voit muuttaa aikaa tunnin jaksoissa painamalla Viivekäynnistys-painiketta ja pitämällä Viivekäynnistys-painiketta painettuna.

HUOMAUTUS

Jos haluat muuttaa viiveaikaa astianpesukoneen ollessa käytössä, käynnistä kone uudelleen painamalla POWER (VIRTA) -painiketta.

Lukitus

Lukitus lukitsee kaikki muut astianpesukoneen painikkeet paitsi POWER (VIRTA) -painikkeen, jotta lapset eivät pääsisi leikkimään koneella.

• Ota Lukitus käyttöön pitämällä Puhdistus-painiketta painettuna 3 sekuntia. Kun Lukitus on käytössä, ohjelmia ja asetuksia ei voi valita eikä toimintoja käynnistää.
• Ota Lukitus pois käytöstä pitämällä Puhdistus-painiketta uudelleen painettuna 3 sekuntia.
• Lukitus pysyy käytössä myös astianpesukoneen uudelleenkäynnistämisen jälkeen. Lukitus perutaan poistamalla se käytöstä.

Ylläpito

Puhdistaminen

Pidä astianpesukone puhtaana, jotta se toimisi tehokkaammin, kestäisi pitempään eikä sitä tarvitsisi korjata turhaan.

Ulkopinnat

Puhdista kaikki roiskeet astianpesukoneen pinnalta välittömästi. Pyyhi roiskeet ja pöly pois laitteen käyttöpaneelista pehmeällä, kostealla liinalla.

HUOMIO

• Älä käytä bentseeniä, vahaa, ohentimia, kloorivalkaisuainetta, alkoholia tai mitään muitakaan kemikaaleja. Aineet voivat haalistaa laitteen pintaa ja aiheuttaa tahroja.
• Astianpesukoneen sisällä on sähköosia. Älä ruiskuta vettä suoraan astianpesukoneeseen. Suojaa elektroniset osat kosketukselta veden kanssa.
• Jos luukun paneeli on ruostumatonta terästä, puhdista se pehmeällä liinalla ja ruostumattomasta teräksestä valmistetuille kodinkoneidelle tarkoitetulla puhdistusaineella.

Sisäpinnat

Puhdista astianpesukoneen sisäpinnat säännöllisesti liasta ja ruoantähteistä. Pyyhi astianpesukoneen sisäpinnat ja luukun sisäpinta kostealla tiskirätillä. Suosittelemme täyttämään pesuaineen annostelijan astianpesukoneen puhdistusaineella ja käynnistämään sen jälkeen Automaattipuhdistus -ohjelman koneen ollessa tyhjä.

Pidä ruokailuvälinealusta puhtaana kääntämällä se ympäri käytön jälkeen. Voit poistaa ruokailuvälinealustasta tahrat ja hajut käyttämällä Automaattipuhdistus -ohjelmaa tyhjällä koneella ja ilman pesuainetta niin kauan, kunnes alusta on huuhdottu. Pysäytä sen jälkeen ohjelma ja lisää noin 2,4 dl valkoviinietikkaa alakoriin. Sulje luukku ja jatka ohjelmaa.

HUOMIO

Älä irrota astianpesukoneen etuosassa olevaa tiivistettä (pitkä kumitiiviste, joka ympäröi koneen suuaukkoa). Tiiviste pitää astianpesukoneen sisäosat sinetöityinä.

Poista kalkki- ja rasvakerrostumat astianpesukoneen sisätiloista kostealla liinalla. Voit halutessasi käyttää hieman pesuainetta ja käynnistää sen jälkeen tyhjän koneen suurinta huuhtelulämpötilaa käyttävällä ohjelmalla.

HUOMIO

Ole varovainen veden ohjainta siirtäessäsi, jottei laitteen moottori vaurioituisi.

Suuttimet

Voit estää suuttimia tukkeutumasta tai puhdistaa tukkeutuneet suuttimet irrottamalla ne ja puhdistamalla ne erikseen. Ole varovainen suuttimia poistaessasi, jotteivät ne menisi rikki.

Ylempi suutin

1. Avaa luukku ja paljasta ylempi suutin vetämällä yläteline auki. Löysää ja irrota mutteri ja irrota suutin.
2. Poista tukos ja puhdista suutin.
3. Aseta suutin takaisin paikalleen ja kiristä mutteri käsin.
4. Käännä suutinta käsin ja varmista, että se loksahtaa kunnolla paikalleen.
5. Avaa luukku ja vedä yläteline auki. Yläsuutin näkyy ylhäällä.
6. Irrota suuttimen suojus (A) kääntämällä sitä vastapäivään ja irrota suutin.
7. Poista tukos ja puhdista suutin.
8. Aseta suutin takaisin paikalleen ja kiristä suojus kääntämällä sitä myötäpäivään.
9. Käännä suutinta käsin ja varmista, että se loksahtaa kunnolla paikalleen.

Ylläpito

Suodatin

Suosittelemme puhdistamaan suodattimen kerran kuussa.

1. Avaa luukku ja poista alateline.
2. Vapauta suodattimen suojuksen lukitus kääntämällä suodattimen kahvaa vastapäivään.
3. Irrota suodattimen suojus ja sen alla oleva lieriömäinen mikrosuodatin.

Ylläpito

1. Puhdista mikrosuodattimesta ja suodattimen suojuksesta kaikki lika.
2. Huuhtele ne juoksevan veden alla ja kuivaa ne hyvin.
3. Aseta ensin suodatin ja sen jälkeen sen suojus takaisin paikoilleen.
4. Lukitse suodatin kääntämällä sen kahvaa myötäpäivään.

HUOMIO

Varmista, että suodattimen suojus on kunnolla kiinni. Löysä suojus voi heikentää laitteen suodatuskykyä.

Pitkäaikainen hoito

Jos et aio käyttää astianpesukonetta pitkään aikaan, huuhtele laite ensin huolellisesti ja irrota sen jälkeen vesiletku. Sulje vesiventtiili ja suojakytkin. Jos astianpesukoneen sisäisiin letkuihin jää vettä, laite saattaa vaurioitua.

Vianetsintä

Tarkistettavat kohdat

Jos astianpesukoneen käytössä esiintyy ongelmia, tutustu ensin alla olevaan taulukkoon ja kokeile siinä ehdotettuja ratkaisuja.

Ongelma Mahdollinen syy Toimenpide
Astianpesukone ei käynnisty.	Luukku ei ole täysin kiinni.	Varmista, että luukku on suljettu tiiviisti.Varmista, että yläteline on kiinnitetty kunnolla kanavan suuttimeen.Varmista myös, että yläteline on asennettu oikein.
	START (KÄYNNISTYS) -painiketta ei ole painettu.	Tarkista näyttökoodi.
	Virtajohtoa ei ole kytketty pistorasiaan.	Kytke virtajohto pistorasiaan.
	Laitteeseen ei tule vettä.	Varmista, että vesiventtiili on auki.
	Käyttöpaneeli on lukittu. • Avaa käyttöpaneelin lukitus.
Astianpesukone haisee pahalta.	Laitteeseen on jäänyt vettä viimeisimmän ohjelman jälkeen.	Lisää tyhjään astianpesukoneeseen pesuainetta ja käynnistä Automaattipuhdistus. Tämä toiminto on käytettävissä vain tietyissä malleissa.
Astianpesukoneeseen jää vettä ohjelman jälkeen.	Poistoletku on taittunut tai tukossa. •	Suorista letku tai poista tukos.

Ongelma Mahdollinen syy Toimenpide
Astioihin jää ruoantähteitä.	Väärä ohjelma on valittu.	• Valitse pesuohjelma astioiden likaisuuden mukaisesti tässä oppaassa kuvatulla tavalla.
	Suodattimet ovat tukossa tai niitä ei ole kiristetty kunnolla.	• Puhdista suodattimet.• Varmista, että suodattimet on kiristetty kunnolla.
	Pesuainetta ei ole lisätty riittävästi.	• Käytä aina oikea määrä pesuainetta.
	Vedenpaine on alhainen.	• Vedenpaineen on oltava välillä 0,05-0,8 MPa.
	Ruiskut ovat tukossa.	• Puhdista ruiskut ja poista niiden tukokset.
	Astiat on aseteltu väärin tai laite on liian täynnä.	• Järjestä astiat niin, että ne eivät häiritse ruiskun ja/ tai pesuaineen annostelijan toimintaa.
	Vesi on liian kovaa.	• Tarkista suolan täytön ilmaisin ja lisää tarvittaessa astianpesukonesuolaa.
Astiat eivät kuivu kunnolla.	Annostelijassa ei ole lainkaan huuhteluainetta tai sitä ei ole riittävästi.	• Lisää huuhteluainetta annostelijaan.• Tarkista huuhteluaineen asetukset.
	Laitteessa on liikaa astioita.	• Ylitäyttö voi heikentää kuivaustehoa. Asettele astiat suositellulla tavalla.
	Laseista ja kupeista roiskuu vettä muille astioille konetta tyhjennettäessä.	• Tyhjennä ensin ala- ja sitten yläteline. Näin vettä ei pääse tippumaan ylätelineestä alatelineessä olevien astioiden päälle.
	Useita pesutabletteja on käytetty valitsematta Puhdistus -toimintoa.	• Valitse Puhdistus -toiminto tai käytä huuhteluainetta.

Vianetsintä

Ongelma Mahdollinen syy Toimenpide
Astianpesukone toimii liian äänekkäästi.	Astianpesukoneesta kuuluu ääntä, kun annostelijan suojus avautuu ja tyhjennyspumppu toimii.	• Tämä on normaalia.
	Laite ei ole täysin suorassa.• Varmista, että laite on suorassa.
	Suutin osuu astioihin ja aiheuttaa kilinää.	• Järjestä astiat uudelleen.
Astioihin jää keltainen tai ruskea kalvo.	Syynä ovat kahvin tai teen jäämät.	• Käytä kuumempaa lämpötilaa käyttävää ohjelmaa.
Ilmaisimet eivät syty.	Virtajohtoa ei ole kytketty pistorasiaan.	• Kytke virtajohto pistorasiaan.
Tangot eivät pyöri tasaisesti.	Ruoantähteet ovat tukkineet tangot.	• Puhdista tangot.
Astioiden pintaan jää valkoista.	Vesi on liian kovaa.	• Varmista, että suolan täytön ilmaisimen ja vedenpehmentimen asetukset ovat asuinalueesi vedenkovuuden mukaiset.• Varmista, että suolasäiliön kansi on kiristetty kunnolla.
Käyttöpaneelissa on ilmakuplia ja naarmuja.	Suojakalvon alle on päässyt ilmaa, ja tästä on jäänyt jälkiä.	• Irrota käyttöpaneelin suojakalvo.

Näyttökoodi

Jos astianpesukone ei toimi, näytössä saatetaan näyttää jokin koodi. Tutustu alla olevaan taulukkoon ja kokeile siinä ehdotettuja ratkaisuja.

Koodi Toimenpide
LC	Vuototarkistus• Sulje vesiventtiili. Käännä kotisi suojakytkinpaneelista astianpesukoneen suojakytkin off-asentoon. Ota sen jälkeen yhteyttä korjaajaan. Jos ongelma jatkuu, ota yhteyttä lähimpään Samsungin huoltoon.
4C	Vedensyötön tarkistus• Tarkista, onko vesiventtiili suljettu, vedensyöttö katkaistu tai vesiventtiili tai -putki jäätynyt tai tukossa. Jos ongelma jatkuu, ota yhteyttä lähimpään Samsungin huoltoon.
5C	Tyhjennystarkistus• Sulje vesiventtiili. Tarkista, onko poistoletku tukossa tai taittunut. Tarkista, onko pumpun sisällä oleva tyhjennysaukko tukossa. Jos ongelma jatkuu, ota yhteyttä lähimpään Samsungin huoltoon.
HC	Korkean lämmityslämpötilan tarkistus• Toiminnallinen tarkistus. Lisää tyhjään astianpesukoneeseen pesuainetta ja käynnistä jokin ohjelma. Jos ongelma jatkuu, käännä kotisi suojakytkinpaneelista astianpesukoneen suojakytkin off-asentoon. Ota sen jälkeen yhteyttä Samsungin huoltoon.
3C	Pumpun toiminnan tarkistus• Toiminnallinen tarkistus. Sammuta astianpesukone ja käynnistä se uudelleen. Jos ongelma jatkuu, ota yhteyttä Samsungin huoltoon.

Jos jokin näyttökoodi ilmestyy näyttöön toistuvasti, ota yhteyttä lähimpään Samsungin huoltoon.

Ohjelmakaavio

Likaisuus Automaattinen Eko Tehopesu
Ruoantähteiden määrä Hyvin vähän tai paljon Normaali Paljon
Ohjelmajärjestys	Esipesu ▶Pääpesu ▶Huuhtelu ▶Kuumahuuhtelu ▶Kuivaus ▶Lopetus	Esipesu ▶Pääpesu ▶Huuhtelu ▶Kuumahuuhtelu ▶Kuivaus ▶Lopetus	Esipesu ▶Pääpesu ▶Huuhtelu ▶Kuumahuuhtelu ▶Kuivaus ▶Lopetus
Vedenkulutus (l) 9,3-1	6,0 9,7 20,0
Energiankulutus (kWh) 1,0-1,5		0,833 (DW60M9970**, DW60M9550**)0,935 (DW60M9530**)	1,65
Ohjelma-aika (min) 108-176 237 182

Likaisuus Helposti	särkyvät	Päivittäinen 55'	Pikapesu
Ruoantähteiden määrä	Vähän Normaal
Ohjelmajärjestys	Esipesu ▶Pääpesu ▶Huuhtelu ▶Kuumahuhtelu ▶Kuivaus ▶Lopetus	Pääpesu ▶Huuhtelu ▶Kuumahuhtelu ▶Kuivaus ▶Lopetus	Pääpesu ▶Huuhtelu ▶Kuumahuhtelu ▶Lopetus
Vedenkulutus (l)	9,2 11,9	11,5
Energiankulutus (kWh)	0,84	1,25 0,9
Ohjelma-aika (min)	109	55	37

• Päivittäinen 55': Tässä ohjelmassa käytetään automaattiluukkutoimintoa muutaman minuutin ajan ohjelman päättymisen jälkeen.
• Pikapesu: Tässä ohjelmassa ei käytetä automaattiluukkutoimintoa eikä kuivausta.

HUOMAUTUS

• Pesuaika riippuu valituista asetuksista sekä veden paineesta ja lämpötilasta.
• Astianpesukone poistaa laitteen sisälle jääneen veden automaattisesti, jos laitetta ei ole käytetty viiteen päivään.
• Virrankulutus riippuu veden lämpötilasta ja/tai pestävien astioiden määrästä. Kun huuhteluaine loppuu, pesuaika voi pidentyä ja lämpötila nousta hieman.
• Jos huuhteluainetta ei käytetä, ohjelma-aika voi pidentyä ja lämpötila nousta hieman.

Kuljetus/siirtäminen

Varmista, että astianpesukone on tyhjä eivätkä sen osat ole löysällä. Tyhjennä ensin astianpesukone seuraavien ohjeiden mukaisesti.

1. Avaa luukku ja käynnistä astianpesukone.
2. Valitse ja käynnistä EKO-ohjelma.
3. Paina START (KÄYNNISTYS) -painiketta ja sulje luukku.
4. Avaa luukku 5 sekuntia ohjelman päättymisen jälkeen.
5. Poista vesi pitämällä START (KÄYNNISTYS) -painiketta painettuna 3 sekuntia.
6. Sulje luukku.
7. Kun tyhjennys on tehty, avaa luukku.
8. Sammuta astianpesukone ja sulje vesiventtiili.
9. Irrota sekä vesiletku että poistoletku.

HUOMIO

Älä heiluta tai keinuta astianpesukonetta siirtäessäsi sitä. Astianpesukoneesta saattaa valua vettä.

Pakkassuojaus

Tyhjennä astianpesukone, jos aiot jättää sen pakkaselle alttiiseen paikkaan pitkäksi aikaa. Saat lisätietoja edellä olevasta osiosta Kuljetus/siirtäminen.

Astianpesukoneen hävittäminen ja ympäristönsuojelu

Astianpesukone on valmistettu kierrätettävistä materiaaleista. Kun haluat hävittää sen, tutustu paikallisiin jätehuoltomääräyksiin. Katkaise virtajohto, jottei laitetta voi enää kytkeä sähköverkkoon. Irrota luukku, jotta lapset tai eläimet eivät voisi jäädä laitteen sisälle loukkuun.

Älä käytä pesuainetta enempää kuin aineen valmistajan antamissa ohjeissa neuvotaan.

Liite

Tekniset tiedot

MALLI	BU(alleasennettava)	SBI(osittain upotettava)	FBI(täysin upotettava)
	DW60M9970U* DW	60M9970S* DW60M9	970B*
	DW60M9550U* DW	60M9550S* DW60M9	550B*
	DW60M9530U* DW	60M9530S* DW60M9	530B*
Virta 220-240 V	~, 50 Hz
Vedenpaine 0,05-0,8 MPa
Pesukapasiteetti 14 vakioasetusta
Nimellisteho 2000-2300 W
Mitat(Leveys x Syvyys x Korkeus)	598 x 575 x 817 (mm) 598 x 555		x 817 (mm)
Paino (avattuna) 46,0 kg 45,0 kg 45,0 kg

• Laitteelle varattavan tilan mitat. - Laitteen tukemiseen ja kiinnittämiseen tarvittavat mitat sen sijoituspaikassa. - Laitteen eri osien ja sitä ympäröivän kalusteen väliset vähimmäisetäisyydet. - Ilmanvaihtoaukkojen vähimmäismitat ja niiden oikeat paikat. - Laitteen kytkentä sähköverkkoon ja mahdollisten erillisten osien väliset kytkennät. - Laite on voitava kytkeä irti sähköverkosta asennuksen jälkeen, paitsi jos laitteessa on 2-yhteensopiva kytkin. Irrottaminen voidaan varmistaa huolehtimalla pistokkeen luokse pääsystä tai liittämällä kiinteään johdotukseen kytkin määräysten mukaisesti. - Kiinteästi asennettavia laitteita koskevissa ohjeissa kerrotaan, kuinka laite kiinnitetään tukeensa. Johtoja ei saa kiinnittää liimalla, sillä liimaus ei ole luotettava kiinnitystapa.

Suomi48

Perustestaus

HUOMAUTUS

Alla olevissa kuvissa näytetään oikea, eurooppalaisiin standardeihin (EN50242: 2016) perustuva tapa täyttää korit.

• Pesukapasiteetti: 14 vakioasetusta - Yläkorin paikka: Alhaalla - Ohjelma: EKO • Huuhteluaineen asetus: 6 • Tavallisen pesuaineen annostus - 14 PS: 7 g + 28 g • Tarkista astioiden asettelu kuvista A, B ja C.

14 vakioasetusta

Yläteline Ruokailuvälineteline

1	Keittolautanen: kaurahiutaleita	6 Kuppi: teetä 12		Keittolusikka: kaurahiutaleita
2	Ruokalautanen: kananmunaa	7 Pikkulautanen: teetä 13 Haarukka: kananmunaa
3	Ruokalautanen: lihaa	8 Lasi: maitoa	14	Veitsi
4	Jälkiruokalautanen: pinaattia	9 Jälkiruokakulho, keskikokoinen: pinaattia	15 Jälkiruokalusikka
5	Jälkiruokalautanen: kananmunaa	10 Suuri kulho: lihaa 16 Teelusikka
		11 Soikea vati: margariinia	17	Tarjoiluvälineet

Tuoteseloste

ASETUS (EU) nro 1059/2010

HUOMAUTUS

"*"-merkit viittaavat eri malleihin välillä (0-9) tai (A-Z).

Toimittaja SAMSUNG
Mallin nimi		DW60M9970S* DW60M9970B*	DW60M9970U*	DW60M9550**	DW60M9530**
Nimellisteho (vakioasetuksilla)		14	14 14 14
Energiatehokkuusluokka		A+++	A+++ A+++	A++
Ympäristömerkki		Ei	Ei Ei Ei
Vuotuinen energiankulutus, (AEc) (kWh/vuodessa) 1)		237	237 237	266
Perusohjelman energiankulutus, (Ei) (kWh)		0,833	0,833 0,83	3 0,935
Sähkönkulutus off-tilassa, Po (W)		0,48	0,48 0,48	0,48
Sähkönkulutus päälle jätettynä, Pi (W)		5	5 5 5
Vuosittainen vedenkulutus (AWc), (I) 2)		2716	2716 2716	2716
Perusohjelman vedenkulutus (I)		9,7	9,7 9,7 9,7
Kuivausteholuokka		A	A A A
Perusohjelma 3)		Eko	Eko	Eko	Eko
Perusohjelman kestoaika		237	237 237	237
Päällejättötilan kestoaika, (Ti) (min)		2	2	2	2
Ilmateitse siirtyvät melupäästöt (dBA re 1 pW)		41	42 42 44
Asennus 4)	Saatavilla upotettavana	0	0	0	0

1) Perustuu 280 tavalliseen, kylmää vettä käyttävään pesuohjelmaan ja virransäästötilan energiankulutukseen. Todellinen energiankulutus riippuu siitä, miten laitetta käytetään. 2) Perustuu 280 tavalliseen pesuohjelmaan. Todellinen vedenkulutus riippuu siitä, miten laitetta käytetään. 3) "Tavallisella pesuohjelmalla" tarkoitetaan sitä tavanomaista pesuohjelmaa, joka soveltuu normaalilikaisten astioiden pesemiseen ja joka on energian- ja vedenkulutuksen kannalta tehokkain. 4) Jos astianpesukoneessa on irrotettava työtaso, se asetetaan testikaapistoon.

Suomi50

Muistiinpanoja
