Tuotetyyppi	Pistosaha
Merkki	Black & Decker
Malli	KS227
Sähkönsyöttö	230 V, 50 Hz, 500 W
Tyhjäkäyntinopeus	0-3000 iskua/min
Terän iskunpituus	19 mm
Leikkuukapasiteetti puussa	Enintään 65 mm
Leikkuukapasiteetti teräksessä	Enintään 5 mm
Viistokulma	0° - 45° (säädettävä)
Mitat (P x L x K)	260 x 80 x 200 mm
Paino	1,8 kg
Suojausluokka	Luokka II (kaksoiseristys)
Päätoiminnot	Suora, kaareva ja viistoleikkaus
Huolto ja puhdistus	Puhdista kuivalla liinalla; säännöllinen voitelu
Turvallisuus	Liipaisimen lukitus, ylikuormitussuoja
Varaosat ja korjattavuus	Terät, pohjalevy, ohjain, hiilet saatavilla
Yleistä	Toimitetaan terän, yhdensuuntaisohjaimen ja käyttöohjeen kanssa

Usein kysytyt kysymykset - KS227 BLACK & DECKER

Kuinka vaihtaa pistosahan terä KS227?

Irrota laite verkkovirrasta, löysää sitten mukana toimitettavalla kuusioavaimella terän kiinnitysruuvia. Poista vanha terä ja aseta uusi terä paikalleen varmistaen, että hampaat ovat eteenpäin. Kiristä ruuvi ja tarkista, että terä on kunnolla kiinni.

Mikä on suurin leikkuusyvyys puussa?

Suurin leikkuusyvyys puussa on 65 mm suorassa leikkauksessa ja 50 mm 45 asteen viistoleikkauksessa.

Voinko käyttää KS227:ta metallin leikkaamiseen?

Kyllä, sopivalla terällä. Leikkuukapasiteetti teräksessä on enintään 5 mm. Käytä hienohampaisia terää ja hidasta nopeutta.

Kuinka säätää viistoleikkauskulma?

Löysää pohjalevyn alla olevaa säätöpyörää, kallista pohjalevyä haluttuun kulmaan (enintään 45°), ja kiristä sitten säätöpyörä. Käytä asteikkoa tarkkaan säätöön.

Mihin nopeudensäädin on tarkoitettu?

Nopeudensäädin mahdollistaa leikkuunopeuden sovittamisen materiaaliin: hidas nopeus metallille tai muoville, nopea nopeus puulle. Tämä parantaa leikkauksen laatua ja pidentää terän käyttöikää.

Kuinka puhdistaa pistosaha käytön jälkeen?

Irrota laite verkkovirrasta ja pyyhi se kuivalla ja puhtaalla liinalla. Älä koskaan käytä hankaavia aineita tai liuottimia. Hankaliin jäämiin voit käyttää pehmeää harjaa.

Mitä tehdä, jos terä jumiutuu leikkauksen aikana?

Vapauta liipaisin heti. Tarkista, ettei terä ole vääntynyt tai tylsä. Varmista, että materiaali on kunnolla kiinnitetty ja ettei työkalua pakoteta. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Mistä voin ostaa varaosia KS227-mallille?

Varaosia, kuten terät, hiilet, pohjalevy ja yhdensuuntaisohjain, on saatavilla valtuutetuilta Black & Decker -jälleenmyyjiltä tai viralliselta verkkosivustolta. Käytä aina alkuperäisiä osia.

Kuinka vaihtaa hiiliharjat?

Irrota laite verkkovirrasta. Poista hiiliharjojen pidikkeiden suojakorkit moottorin molemmilta puolilta. Poista kuluneet hiiliharjat ja aseta uudet oikeassa asennossa. Laita suojakorkit takaisin. Suorita tämä toimenpide 100-150 käyttötunnin välein.

Miksi saha ei käynnisty?

Tarkista pistoke ja virtajohto. Varmista, ettei liipaisin ole lukittu ja että lukituspainike on pois päältä. Jos ongelma jatkuu, ota yhteyttä Black & Deckerin huoltopalveluun.

KÄYTTÖOHJE KS227 BLACK & DECKER

Jotta tuotteesta olisi Sinulle mahdollisimman paljon iloa ja hyötyä, pyydämme Sinua tutustumaan tarkasti käyttöohjeeseen ja lukemaan turvallisuusohjeet. Mikäli Sinulle tulee kysymyksiä tästä käyttöohjeesta, ota yhteys asiakaspalveluumme tai johonkin valtuutettuun huoltoliikkeeseemme. Internet-osoitteesta www.2helpU.com löydät kaikki valtuutetut huoltoliikkeemme.

SVERIGE

BÄSTE KUND,

Pyörösahan käyttöohje

TURVALLISUUSOHJEET

Varoitus! Käytettäessä sähkötyökaluja tulee näitä perusohjeita aina noudattaa. Perusohjeiden noudattaminen vähentää sähköiskujen, henkilövaurioiden ja tulipalon riskiä. Lue käyttöohje tarkkaan ennen kuin otat työkalun käyttöön ja säilytä se. Noudata näiden ohjeiden lisäksi Työsuojeluhallituksen ohjeita.

• Käytä kuulosuojaimia. Eri materiaaleja työstettäessä saattaa melutaso vaihdella kohoten toisinaan yli 85dB (A) rajan. Suojataksesi itseäsi käytä aina kuulosuojaimia.
• Pidä työskentelyalue siistinä. Poista mahdolliset esteet välttyäksesi vaurioilta.
• Ajattele työskentelyalueen vaikutusta työhösi. Älä altista sähkötyökaluja sateelle äläkä käytä niitä kosteissa tai märissä paikoissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä.
• Suojaa itsesi sähköiskuilta. Vältä kontaktia sähköä johtaviin esineisiin (esim. putkiin, pattereihin, liesiin, jääkaappeihin). Erityisolosuhteissa (esim. suuri kosteus, metallipölyn synty jne.) voit lisätä turvallisuuttasi esikytkemällä maadoituskytkimen.
• Pidä lapset poissa työskentelyalueelta. Älä anna ulkopuolisten koskettaa sähkötyökalua tai sen johtoa. Kaikkien tulee pysytellä poissa työskentelyalueelta.
• Säilytä työkalu hyvin. Kun et käytä sähkötyökalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että paikka on lukittu ja niin korkealla, etteivät lapset ylety sinne.
• Älä ylikuormita työkalua. Työskentelysi on turvallisempaa, kun käytät työkalua oikein.
• Käytä oikeaa työkalua. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu. Esim. älä sahaa käsipyörösahalla oksia tai polttopuita.
• Pue itsesi oikein. Älä käytä löysiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.
• Käytä suojalaseja. Käytä suojalaseja estääksesi lastujen lentämisen silmiisi. Ne voivat aiheuttaa vahinkoa näöllesi. Mikäli työstäessä syntyy paljon pölyä, käytä hengityssuojaa.
• Huolehdi sähköjohdon kunnosta. Älä koskaan kanna sähkötyökalua johdosta äläkä irrota pistoketta seinästä vetämällä johdosta. Älä altista sähköjohtoa kuumuudelle, öljyille tai teräville reunoille.
• Kiinnitä työstökappale kunnolla. Käytä ruuvipuristinta tai ruuvikappaletta, jotta

työstökappale pysyy kunnolla kiinni. Näin saat molemmat kädet vapaaksi työhön.

• Älä kurottele. Seiso tukevasti ja tasapainossa.
• Hoida työkalua huolella. Pidä työkalu terävänä ja puhtaana. Seuraa ohjeita työkalun hoidosta ja vaihdosta. Tarkista johdon kunto säännöllisesti, ja mikäli se on rikki, vie se valtuutettuun huoltoliikkeeseen korjattavaksi. Tarkista myös jatkojohto säännöllisesti ja vaihda se, mikäli se on vahingoittunut. Pidä kahva kuivana ja puhtaana äläkä altista sitä öljylle ja rasvalle.
• Ota pistoke pois seinästä, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen tarvikkeita.
• Poista avaimet. Poista säätöavaimet ja asennustyökalut koneesta ennenkuin käynnistät sen.
• Vältä tahatonta käynnistämistä. Älä kanna konetta sormet virrankatkaisijalla sen ollessa kytkettynä seinään. Tarkista, että virrankatkaisija on pois päältä laittaessasi pistokkeen seinään.
• Jatkojohdot ulkokäytössä. Ulkona työskennellessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja.
• Ole tarkkaavainen. Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua ollessasi väsynyt.
• Tarkista, että sähkötyökalu on kunnossa ennenkuin laitat johdon seinään. Ennen koneen ottamista jatkuvaan käyttöön tarkista turvalaitteet ja koneen osat. Näin varmistat, että kone toimii niin kuin pitää ja täyttää sille asetetut vaatimukset. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä jää kiinni mihinkään, että kaikki osat ovat kunnossa ja ne on oikein asennettu, ja että muut olosuhteet, jotka voivat vaikuttaa käyttöön, ovat kunnossa. Vika suojajärjestelmässä tai jokin viallinen osa tulee vaihtaa tai korjata jossain valtuutetussa huoltoliikkeessä, mikäli käyttöohjeessa ei toisin sanota. Viallinen virrankatkaisija vaihdetaan valtuutetussa huoltoliikkeessä. Älä käytä sähkötyökalua, mikäli virrankatkaisija ei toimi kunnolla.
• Turvallisuudeksesi. Käytä vain niitä lisävarusteita ja -laitteita, joita suositellaan käyttöohjeessa ja tuotekuvastossa. Jonkin muun laitteen käyttö saattaa aiheuttaa henkilövahinkoja.

LISÄTURVAOHJEITA PYÖRÖSAHALLE

Sähköverkkoon liittäminen, käynnistys ja sammutus

- Varmista aina, että työkalu on kytketty pois päältä ennen kuin liität sen sähköverkkoon.

SUOMI

• Varmista, että terän avain on otettu pois terän lukitusruuvista ennen kuin käynnistät pyörösahan.
• Terän tulee pyöriä vapaasti, ennen kuin sammutat sahan.

Sahaus

• Pitele sahaa ainoastaan kahvoista. Älä pitele sahaa niin, että et saa siitä kunnon otetta ja voit menettää sen hallinnan.
• Varmista aina, että työstökappaleen ja työpöydän tai tuen alapuolella on riittävästi tyhjää tilaa niin, että terä pääsee pyörimään esteettä.
• Kaikki naulat ja metalliosat täytyy poistaa työstökappaleesta ennen sahaamista.
• Älä sahaa erittäin pieniä kappaleita.
• Kun olet sammutanut sahan, älä koskaan yritä pysäyttää terää painamalla sitä reunasta.
• Älä koskaan laita pyörösahaa pöydälle tai työpenkille, ellei sitä ole sammutettu.
• Älä koskaan käytä pyörösahaa terän osoittaessa ylös- tai sivullepäin.

Suojalaitteet

• Varmista, että terän suojalaitteet ovat hyväkuntoisia.
• Älä koskaan tuki terän suojaa.
• Vapauta jumiutunut terän suoja välittömästiäläkä käytä sahaa, mikäli suoja on jumissa.
• Mikäli terän suojaa täytyy liikuttaa sahaamista aloitettaessa, tee se ainoastaan suojan palautusvipua käyttäen.
• Jakoveistä ei saa poistaa.
• Jakoveitsen täytyy olla asennettu oikein.

Sahanterän tarkistus ja vaihto

• Käytä ainoastaan teriä, jotka täyttävät tässä käyttöohjeessa mainitut teriä koskevat tiedot.
• Älä käytä sahanteriä, jotka ovat paksumpia tai joiden nousu on pienempi kuin jakoveitsen paksuus.
• Pikateräksestä valmistettuja sahanteriä ei saa käyttää.
• Käytä ainoastaan teräviä, hyväkuntoisia sahanteriä. Säröiset tai taipuneet terät täytyy hävittää ja vaihtaa uusiin välittömästi.
• Varmista, että sahanterä on kunnolla kiinni ja että se pyörii oikeaan suuntaan.
• Tässä sahassa ei saa käyttää metallin tai kiven sahaamiseen tarkoitettuja teriä.

Säilytä nämä ohjeet!

KAKSOISERISTYS

Työkalusi on kaksoiseristetty. Se tarkoittaa sitä, että kaikki ulkoiset metalliosat on sähköisesti eristetty virtalähteestä. Tämä tapahtuu laittamalla eristyskaide sähköisten ja

mekaanisten osien väliin. Tällöin työkalun maadoittaminen ei ole tarpeen.

Huom! Kaksoiseristys ei korvaa normaalia varovaisuutta. Eristys on tehty työkalun suojaamiseksi vauriolta, joka aiheutuu työkalun sisäisestä sähköisestä eristysviasta.

JATKOJOHTO

Työkalun kanssa voidaan käyttää jopa 30m pitkää jatkojohtoa ilman tehohävikkiä. Huom! Jatkojohtoa tulee käyttää vain, jos se on ehdottoman tarpeellista. Viallisen jatkojohdon käyttäminen voi johtaa tulipaloon ja sähköiskuun. Käyttäessäsi jatkojohtoa varmistu siitä, ettei se ole vaurioitunut.

YMPÄRISTÖ

Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Black & Deckerin huoltopisteseen.

HUOLTO

Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltopisteeseen korjattavaksi. (Tietoja saat uusimmasta tuoteluettelostamme/hinnastostamme tai ota yhteyttä Black & Decker Oy:hyn).

Mikäli Sinulle tulee kysymyksiä tästä käyttöohjeesta, ota yhteys asiakaspalveluumme tai johonkin valtuutettuun huoltoliikkeeseemme. Internet-osoitteesta www.2helpU.com löydät kaikki valtuutetut huoltoliikkeemme.

Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

TAKUU

Ympäri maan sijaitsevilta Black & Deckerin huoltoliikkeiltä saat aina huoltoa koneeseesi. Kuinka menetellä, siitä tarkemmin alla. Meillä on kunnia tarjota Sinulle erinomaista huoltoa, nopeita korjauksia sekä laaja ja hyvä varaosavalikoima. Tule käymään huoltoliikkeissämme ja kokeile!

TAKUUN SISÄLTÖ

Black & Decker Oy takaa, että laitteessa ei ollut materiaali- tai valmistusvikaa silloin, kun laite toimitettiin ostajalle. Takuu ei kata ostajan tavallisesti hoitamia asennus- tai säätötoimenpiteitä, laitteen tavanomaisesta käytöstä johtuvaa kulumista tai muutosta, normaalia huoltoa tai käyttöohjeiden vastaisesta laitteen hoidosta tai käytöstä, laitteen hoitamatta jättämisestä, ylirasituksesta, tavanomaista intensiivisemmästä käytöstä tai muusta epätavallisesta käyttämisestä, uudelleen rakentamisesta,

SUOMI

374456N

muuttamisesta tai muusta asiattomasta toimenpiteestä taikka muusta sellaisesta ostajan toimenpiteestä johtuvaa virhettä. Takuu on voimassa 24kk ostopäivästä.

Edellytyksenä takuuetujen saamiselle on, että ostaja ilmoittaa virheestä lähimmälle Black & Decker Oy:n valtuuttamalle korjaamolle 14 päivän kuluessa virheen ilmenemisestä tai siitä, kun ostajan olisi pitänyt huomata laitteessa olevan virheen. Ostajan on tällöin esitettävä laitteen ostoajankohtaa ja -paikkaa osoittava kuitti, lasku tai muu ostotodistus. Ostaja on velvollinen omalla kustannuksellaan toimittamaan laite purkamattomana sanottuun korjaamoon. Kulutuskaupan osalta noudatetaan lisäksi jälleenmyyjän ja kuluttajan välillä kuluttajasuojalain säännöksiä.

OHJEET VIAN SATTUESSA

Toimita kone mahdollisimman pian Black & Deckerin valtuuttamaan korjaamoon. Mikäli laitteessasi on vielä takuu voimassa (24kk ostopäivästä), toimita ostokuitti tai takuutodistus koneen mukana huoltoon. Black & Decker Oy vastaa siitä, että laite, jossa on takuun kattama virhe korjataan ilman kustannuksia ostajalle tai vaihdetaan uuteen laitteeseen Black & Decker Oy:n valinnan mukaan. Laitteen korjauksen tai vaihtoehtoisesti vaihdon lisäksi Black & Decker Oy:llä ei ole muuta laitteeseen liittyvää vastuuta lukuunottamatta vastuuta tahallisesti tai törkeästä huolimattomuudesta aiheutetusta vahingosta. Black & Decker Oy ei kuitenkaan missään olosuhteissa vastaa seurannais- tai välillisistä vahingoista. Mikäli kulloinkin voimassa olevan lain tai vallitsevan oikeuskäytännön nojalla katsottaisiin, että Black & Decker Oy:n vastuu olisi näissä takuuehdoissa tarkoitettua laajempi, on näihin takuuehtoihin sisältyvät vastuunrajoitukset lain tai oikeuskäytännön sallimissa rajoissa kuitenkin otettava huomioon mahdollista korvausvelvollisuutta tai korvauksen määrää rajoittavina ehtoina.

TARVIKKEET

Black & Decker tarjoaa täydellisen sarjan tarvikkeita koneeseesi. Lisätietojen saamiseksi ota yhteyttä lähimpään Black & Deckerin jälleenmyyjään. Käytä vain Black & Deckerin tai Piranhan alkuperäisiä tarvikkeita.

TEKNISET TIEDOT

Työkalun melutaso vastaa voimassa olevia EU-säädöksiä. Suosittelemme lisäturvallisuustoimenpiteitä, jos äänitaso kohoaa epämiellyttäväksi. Näin käy yleensä, kun ääni nousee yli 85dB (A).

CD600 KS865N

KS227 KS840 KS846N KS850N KS855N KS865KN

Teho (W)500 550 1020 1100 1200 1300
Kuormittamaton nopeus (kierr/min)3500 3500 4000 4000 4000 4000
Sahaussyvyys max. (mm)40 40 46 50 55 65
Terän halkaisija (mm)140 140 140 160 160 184
Reiän halkaisija (mm)12.7 12.7 12.7 16 16 16
Paino (kg)2.5	2.5	3.0	3.7	3.7	4.2

Huom: Tämä käyttöohje kattaa myös tuotenumerot, jotka päättyvät kirjaimeen. Arvokilvessä on konettasi koskevia tarkempia tietoja.

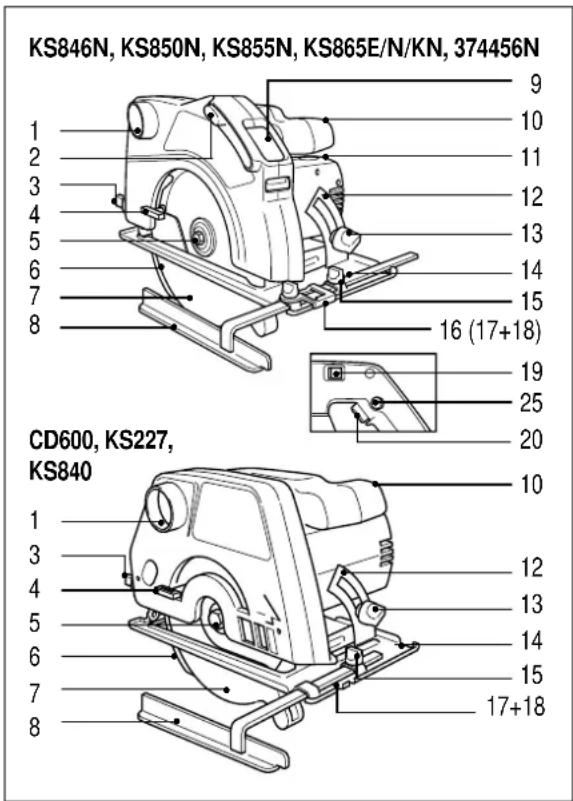

PYÖRÖSAHAN OSAT

1. Sahanpurujen ulostuloaukko
2. Ikkunan vapautin
3. Sahaussyvyyden säädin
4. Suojan palautusvipu

SUOMI

1. Terän lukitusruuvi

2. Jakoveitsi

3. Terän suoja

4. Sivuohjain

5. Ikkuna

6. Etukahva

7. Hiiliharjan suoja

8. Jiirausasteikko

9. Jiirausasennon lukitusruuvi

10. Sahausjalka

11. Sivuohjaimen lukitusruuvi

12. Sahauslinjan ohjain

13. Suoran sahauksen merkki

14. Jiirisahauksen merkki

15. Elektroninen virrankatkaisija

16. Virrankatkaisija

17. Sahaussyvyyden asteikko

18. Jiirausasennon sivulukitusvipu

19. Sisempi tiivistysrengas

20. Ulompi tiivistysrengas

21. Lukitusnappi

22. Terä

Pyörösahassa on joitakin tai kaikki näistä ominaisuuksista.

VAROITUS

Tässä sahassa tulee käyttää ainoastaan puun sahaamiseen tarkoitettuja teriä. Älä käytä kiven tai metallin sahausteriä.

PYÖRÖSAHAN VALMISTELUT

SAHAUSSYVYYDEN SÄÄTÖ

Toimi seuraavasti: Irrota pistoke virtalähteestä.

Löysennä sahaussyvyyden säädintä (3). Siirrä sahaa asteikkoa (21) pitkin haluamasi syvyyden kohdalle. Kiristä säädin (3). Sahaussyvyyden tulisi olla 3mm suurempi kuin sahattavan

kappaleen paksuus.

OHJAIMEN ASETUS (EI CD600/KS227/KS840)

Ikkunan ja ohjaimen tarkoituksena on aikaansaada tarkka sahausjälki joka kerralla.

Valmistele ohjainjärjestelmä ensimmäistä sahauskertaa varten seuraavasti:

työstökappaleeseen sahattavaa linjaa vastaava suora viiva.

Katso sahausohjaimen ikkunan lävitse ja aseta terän hampaat piirtämäsi viivan kohdalle.

Pidä sahaa tässä asennossa ja aseta oranssin värinen ohjain (16) sahausjalkaan. Aseta ohjain kohdakkair työstökappaleeseen piirtämäsi viivan kanssa

ja lukitse paikalleen ruuvilla (kuuluu toimitukseen).

• Laita terä em. ohjeiden mukaisesti jokaisen sahauksen alussa ja pidä ohjainta työstökappaleeseen piirtämäsi viivan suunnassa sahausta suorittaessasi.
• Seuraa em. ohjeita myös viistoon sahatessasi, mutta käytä ohjaimessa merkittyä 45° aluetta.

SIVUOHJAIMEN SÄÄTÖ

Pyörösahassa on sivuohjain, jonka avulla voit sahata suoraan sahattavan kappaleen reunan suunnassa.

Säädä ohjain seuraavasti:

Irrota pistoke virtalähteestä.

Löysennä alustan etupäässä olevaa ruuvia (15). Siirrä ohjain (8) haluamallesi kohdalle ja kiristä sitten ruuvi (15).

SAHAUSKULMAN SÄÄTÖ

Pyörösahan sahauskulma voidaan säätää aina 45° saakka. Säädä sahauskulma seuraavasti: Irrota pistoke virtalähteestä.

Löysennä ruuvia (13). Löysennä lukitusvipua (22), jos sellainen on asennettu. Siirrä pyörösahaa jiiraus-asteikolla (12), kunnes saavutat haluamasi

SUOMI

kulman. Kiristä ruuvi (13). Kiristä lukitusvipu (22), jos sellainen on asennettu.

TERÄN VAIHTO

Irrota pistoke virtalähteestä.

Vedä terän suojaa (7) taaksepäin. Laita ruuvimeisseli terässä olevaan reikään estääksesi terää pyörimästä.

Avaa ruuvi (5) ja ota se pois. Käännä vastapäivään 13mm:n ruuviavainta apunasi käyttäen, poista ulompi tiivistysrengas (24) ja irrota terä. Laita uusi terä paikalleen

varmistaen, että terässä oleva nuoli osoittaa samaan suuntaan kuin sahan rungossa oleva nuoli. Laita ulompi tiivistysrengas paikalleen niin, että sen kohotettu keskiosa osoittaa poispäin terästä. Varmista, että sisempi tiivistysrengas (23) on oikein paikallaan karan tasapinnalla. Kiinnitä terän lukitusruuvi (5). Laita ruuvimeisseli terässä olevaan reikään estääksesi terää pyörimästä. Kiristä kääntämällä sahanterän lukitusruuvia myötäpäivään 13mm:n ruuviavainta apunasi käyttäen.

JAKOVEITSEN SÄÄTÖ

Jakoveitsi (6) estää sahanterää juuttumasta kiinni halkaisusahauksen aikana. Jakoveitsen asento täytyy tarkistaa aina kun terä vaihdetaan tai jos vapaa väli muuttuu. Toimi seuraavasti: Irrota pistoke virtalähteestä.

Paikallista jakoveitsen molemmat ruuvit terän suojassa olevan aukon lävitse.

Jos sahasi terän suojassa ei ole aukkoa, säädä leikkaussyvyyttä, kunnes löydät jakoveitsen ruuvit. Löysennä kummatkin jakoveitsen ruuvit. Säädä jakoveitsen

säteisvälys ja sahan hampaiden huippuvälys 2-3mm:iin. Kiristä kummatkin jakoveitsen ruuvit.

Sahasi on nyt käyttövalmis.

PYÖRÖSAHAN KÄYTTÖ

Käynnistä pyörösaha painamalla lukitusnappia (25) ja virrankatkaisijaa (20). Sammuta saha päästämällä irti virrankatkaisijasta.

NÄIN PITELET PYÖRÖSAHAA

Sahaa on helpompi ohjata pidettäessä kiinni etukahvasta (10). Käynnistä saha ennen kuin se koskettaa työstökappaletta. Ohjaa sahaa ilman, että työnnät sitä ja anna terän sahata itsestään. Käytä merkkiä (17) suoraan sahatessasi ja merkkiä (18) kulmia sahatessasi pysyäksesi piirtämälläsi viivalla.

IKKUNAN KUNNOSSAPITO

Ajoittain voi olla tarpeellista poistaa sahausjätteet/pöly pyörösahan ikkunan sisältä.

Tee tämä seuraavasti: Irrota pistoke virtalähteestä.

Siirrä ikkunan vapautinta (2) eteenpäin, jotta ikkunan likainen osa tulee esille. Pyyhi ikkuna nukattomalla liinalla. Kun ikkuna on puhdas, siirrä vapautin takaisin sahan suojan takaosaa

kohti, jotta ikkuna palaa takaisin käyttöasentoon.

Huom: Tarvittaessa voit käyttää mietoa saippualiuosta ikkunan puhdistamiseen. Huomioi, että monet taloudessa käytettävät puhdistusaineet sisältävät kemikaaleja, jotka saattavat vahingoittaa ikkunamuovia. Älä myöskään käytä bensiiniä, tärpättiä, lakka- tai maaliohentimia tai muita vastaavia aineita. Pidä huoli siitä, ettei sahan sisälle pääse mitään nestettä äläkä koskaan upota sahan osia nesteeseen.

HIILIHARJOJEN VAIHTO

Toimi seuraavasti:

Irrota pistoke virtalähteestä. Avaa hiiliharjan suoja (11). Vedä harja ja harjan pidin pois. Irrota harja pitimestä. Laita uusi hiiliharja pitimeen. Laita hiiliharja ja pidin paikalleen. Kiinnitä harjan suojat.

SUOMI

Huom: Vaihda harjat pareittain ja varmista, että kiinnität käyttämäsi harjat ja pidikkeet samaan asentoon kuin poistamasi harjat ja pidikkeet.

SAHANPURUJEN POISTO

Voit liittää teollisuus- pölynimurin tavallisella joustavalla liittimellä sahapurujen ulostuloaukkoon sahanpurujen poistoa varten.

VINKKEJÄ

Sahausviivan yläpinnalle muodostuu väistämättäkin säröilyä. Suosittelemme, että sahaus tehdään siltä puolelta työstettävää kappaletta, missä säröily ei ole haitaksi. Tämä on erityisen tärkeää laminaatteja sahattaessa.

KUNNOSSAPITO

• Ohjaa sahaa, mutta älä paina sitä. Liian kova painaminen saattaa aiheuttaa pyörösahan ylikuumenemisen. Jos saha kuumenee liikaa, anna sen käydä tyhjäkäynnillä 2 minuuttia.
• Pidä moottorikotelon ilma-aukot puhtaina.

CE-VAATIMUKSENMUKAISUUSTODISTUS

Vakuutamme että työkalut: CD600, KS227, KS840, KS846N, KS850N, KS855N, KS865N, KA865KN, 374456N

ovat 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN55104, EN50144, EN61000 mukaiset.

Mitattu melupaine 92.7dB (A)

Mitattu meluteho 102.1dB (A)

Käsi/käsivarsi tärinä <2.5m/s²
