Tuotetyyppi	Soundbar
Malli	HW-N560
Merkki	Samsung
Kanavat	3.1
Langaton subwoofer	Kyllä (sisältyy)
Kokonaisteho	300 W
Mitat (pääyksikkö)	1060 x 80 x 130 mm
Mitat (subwoofer)	200 x 390 x 300 mm
Paino (pääyksikkö)	4.5 kg
Paino (subwoofer)	5.5 kg
Virrankulutus (pääyksikkö)	25 W
Virrankulutus (subwoofer)	30 W
Liitännät	Bluetooth 4.0, HDMI ARC, Optinen, USB
Ääniformaatit	Dolby Digital, DTS
Äänitilat	Normaali, Surround, Peli, Yö
Kauko-ohjain	Kyllä (sisältyy)
Seinäasennettava	Kyllä (telineet sisältyvät)
HDMI-versio	1.4 ARC:llä
USB-toisto	Kyllä (laiteohjelmistopäivityksiä ja musiikkia varten)
Tuetut äänikoodekit	AAC, MP3, WAV, OGG, FLAC
Puhdistus	Pyyhi kuivalla liinalla. Älä käytä nesteitä.
Turvallisuus	Vältä altistumista kosteudelle. Irrota pistoke ukkosmyrskyjen ajaksi.
Korjattavuus	Ei käyttäjän huollettavia osia. Ota yhteyttä Samsungin tukeen.

Usein kysytyt kysymykset - HW-N560 SAMSUNG

Kuinka liitän soundbarin televisiooni?

Käytä HDMI-kaapelia yhdistääksesi soundbarin HDMI OUT (ARC) -portin television HDMI ARC -porttiin. Vaihtoehtoisesti käytä optista kaapelia. Paina kaukosäätimen Source-painiketta valitaksesi oikean tulon.

Kuinka yhdistän langattoman subwooferin?

Subwooferin pitäisi yhdistyä automaattisesti, kun sekä soundbar että subwoofer ovat päällä. Jos ei, paina subwooferin takana olevaa PAIR-painiketta. Sininen LED vilkkuu ja jää palamaan, kun yhteys on muodostettu.

Kuinka säädän äänitiloja?

Paina kaukosäätimen SOUND MODE -painiketta vaihtaaksesi tiloja: Normaali, Surround, Peli ja Yö. Jokainen tila optimoi äänen eri sisällölle.

Voinko asentaa tämän soundbarin seinälle?

Kyllä, soundbarin mukana tulevat seinäkiinnikkeet. Kiinnitä ne soundbarin takaosaan ja asenna tukevalle seinälle. Katso käsikirjasta oikea sijoitus.

Kuinka päivitän laiteohjelmiston?

Lataa uusin laiteohjelmisto Samsungin verkkosivuilta USB-tikulle. Työnnä USB soundbarin USB-porttiin. Soundbar havaitsee ja asentaa päivityksen automaattisesti. Älä sammuta laitetta prosessin aikana.

Soundbar sammuu automaattisesti. Onko asetusta?

Kyllä, soundbarissa on Automaattinen virrankatkaisu -ominaisuus. Poistaaksesi sen käytöstä, pidä kaukosäätimen PAIR-painiketta painettuna 5 sekuntia. Näytöllä näkyy 'OFF', kun se on poistettu käytöstä.

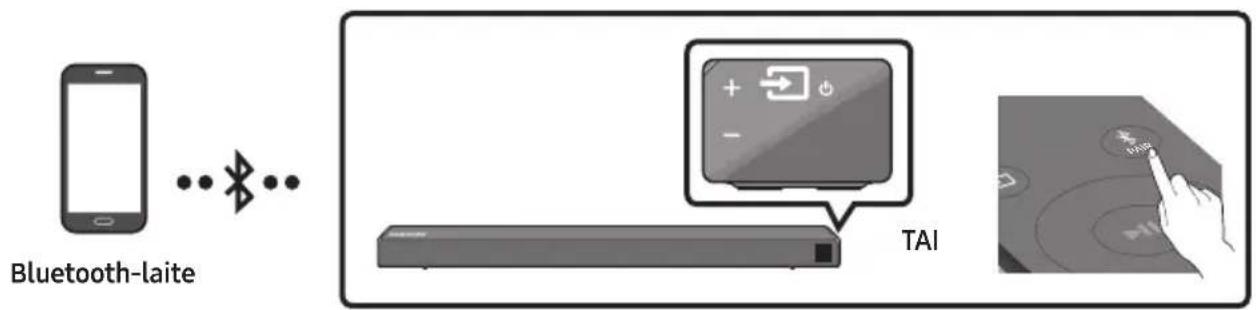

Kuinka yhdistän Bluetoothin kautta?

Paina kaukosäätimen Source-painiketta, kunnes Bluetooth-tila on valittu (näytöllä 'BT'). Etsi laitteestasi 'Samsung HW-N560' ja yhdistä. Yhdistyskoodi on 0000, jos kysytään.

Mikä on HDMI ARC ja kuinka sitä käytetään?

HDMI ARC (Audio Return Channel) mahdollistaa äänen kulkemisen molempiin suuntiin HDMI:n kautta. Yhdistä soundbarin HDMI OUT (ARC) television HDMI ARC -porttiin. Varmista, että television asetuksissa on ARC käytössä. Tämän avulla voit säätää äänenvoimakkuutta television kaukosäätimellä.

Miksi takakaiuttimista ei kuulu ääntä?

Tämä soundbar on 3.1-kanavainen järjestelmä eikä sisällä takakaiuttimia. Siinä on vasen, oikea, keskikanava ja subwoofer. Surround-ääntä varten harkitse lisävarusteena saatavaa Samsungin takakaiutinsarjaa.

Kuinka palautan soundbarin tehdasasetuksiin?

Pidä soundbarin Volume Up -painiketta painettuna 5 sekuntia, kunnes näytöllä näkyy 'INIT'. Tämä palauttaa kaikki asetukset tehdasasetuksiin.

KÄYTTÖOHJE HW-N560 SAMSUNG

	MUISTUTUS SÄHKÖISKUVARA ÄLÄ AVAA.
	Tämä merkki tarkoittaa, että laitteen sisällä on suurjännitettä.On vaarallista koskea millään tavoin tämän laitteen sisäosiin.
	Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käyttö- ja huolto-ohjeita.
	Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta.
	AC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on AC-jännite.
	DC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on DC-jännite.
	Huomio, tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviinturvallisuustietoihin.

MUISTUTUS

VAROITUS

- Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.

MUISTUTUS

• SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.
• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.
• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.
• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.
• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.

TURVAOHJEET

1. Varmista, että käytettävä verkkovirta vastaa laitteen alaosan arvotarrassa mainittua käyttöjännitevaatimusta. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.

2. Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.

3. Älä jätä laitetta suoraan auringonvaloon tai muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.
4. Älä altista laitetta kosteudelle (esim. maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö- tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön.

Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.

1. Tässä laitteessa käytetään paristoja, joiden sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana. Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä. Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.

Käyttöoppaassa on kaksi osaa: tämä yksinkertainen KÄYTTÖOPAS ja yksityiskohtainen TÄYDELLINEN KÄYTTÖOPAS, jonka voit ladata.

Tässä oppaassa on kuvattu turvallisuusvaroitukset, tuotteen asennus, osat, liitännät ja tekniset tiedot.

Saat TÄYDELLINEN KÄYTTÖOPAS Samsungin online-asiakastukikeskuksesta skannaamalla QR-koodin. Voit tarkastella käyttöopasta tietokoneessa tai mobiililaitteessa lataamalla käyttöoppaan asiakirjamuodossa Samsungin sivustosta. (http://www.samsung.com/support)

Ulkoasua ja teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.

SISÄLTÖ

01 Osien tarkistaminen 2

Paristojen asettaminen kaukosäätimeen ennen käyttöä (AA-paristo X 2) ____ 2

02 Laitteen yleiskuvaus 3

Soundbar-laitteen etupaneeli / oikea sivupaneeli ____ 3

Soundbar-laitteen alapaneeli 4

03 Soundbar-laitteen yhdistäminen 5

Virran liittäminen ____ 5

Kytke Soundbar-laite bassokaiuttimeen 6

- Bassokaiuttimen ja Soundbar-laitteen automaattinen yhdistäminen ____ 6

- Bassokaiuttimen yhdistäminen manuaalisesti, jos automaattinen yhdistäminen epäonnistuu ____ 7

SWA-8500S-laitteen yhdistäminen Soundbar-laitteeseen (myydään erikseen) 8

04 Yhdistäminen tv:hen 10

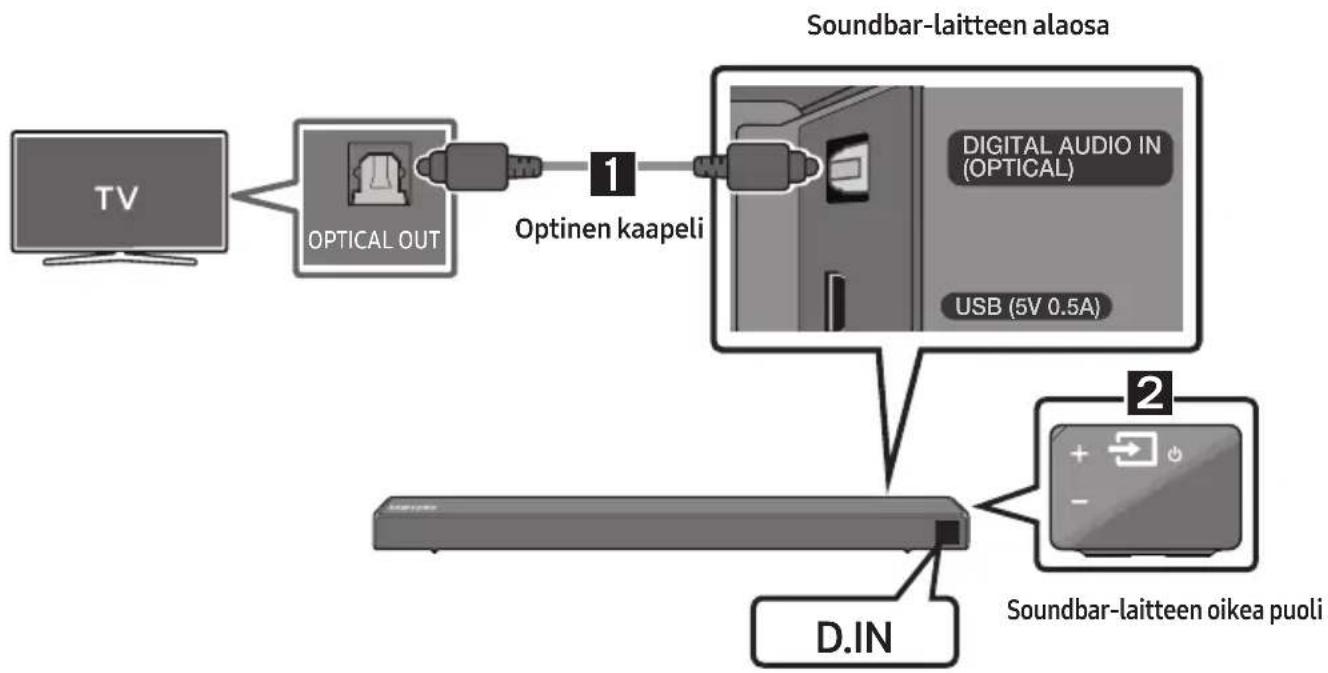

Vaihtoehto 1. Kytkeminen kaapelilla ____ 10

- Kytkeminen optisella kaapelilla 10

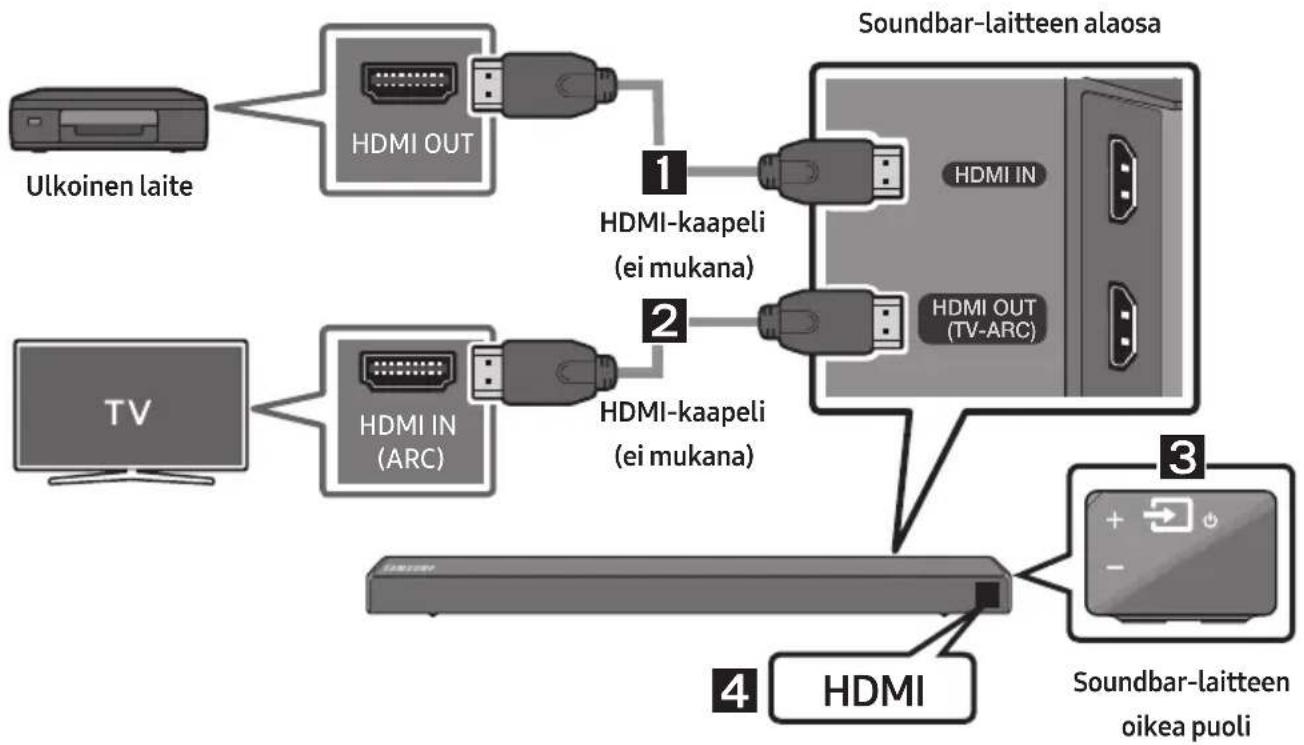

- Kytkeminen HDMI-kaapelilla 11

Vaihtoehto 2. Yhdistäminen langattomasti ____ 12

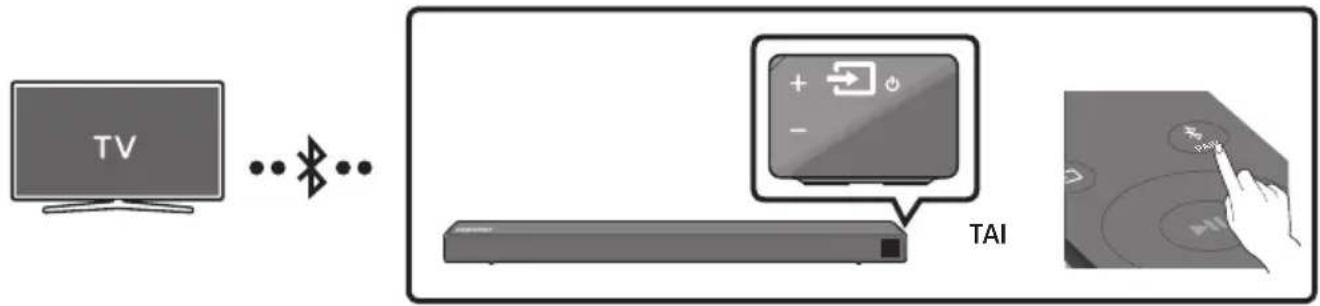

- TV:n yhdistäminen Bluetooth-yhteydellä ____ 12

05 Ulkoisen laitteen yhdistäminen 14

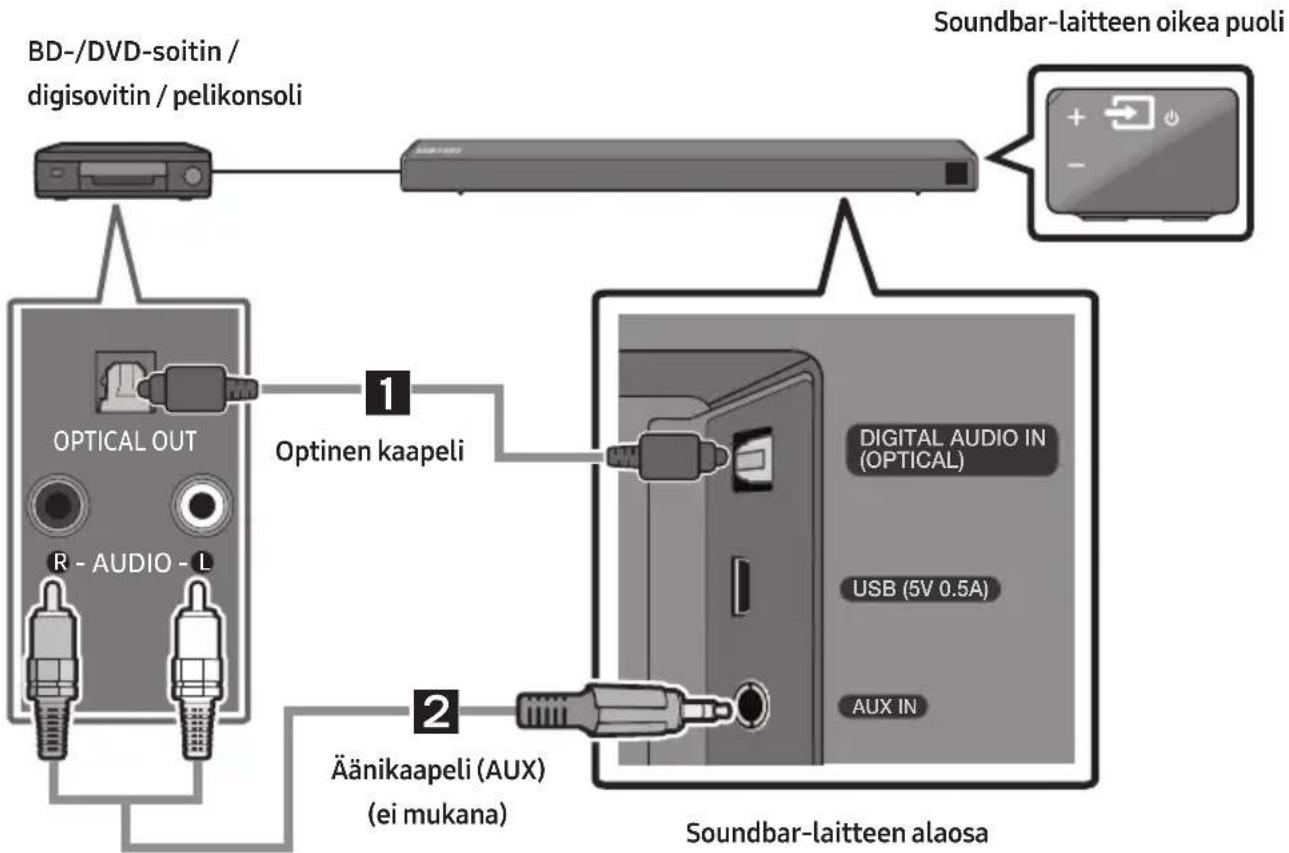

Yhdistäminen optisen kaapelin tai analogisen äänikaapelin (AUX) avulla ____ 14

Kytkeminen HDMI-kaapelilla 15

06 USB-tallennuslaitteen kytkeminen 16

07 Mobiililaitteen yhdistäminen 18

Yhdistäminen Bluetooth-yhteydellä 18

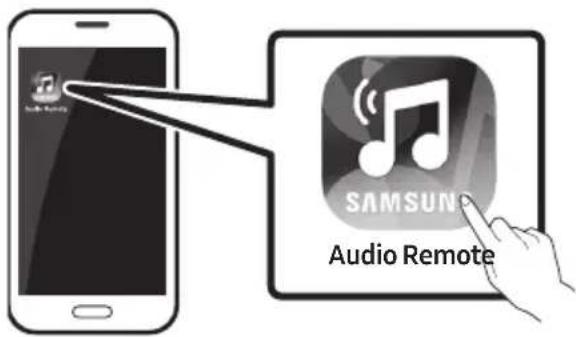

Samsung Audio Remote -sovelluksen käyttäminen ____ 21

– Samsung Audio Remote -sovelluksen asentaminen ____ 21
– Samsung Audio Remote -sovelluksen käynnistäminen ____ 21

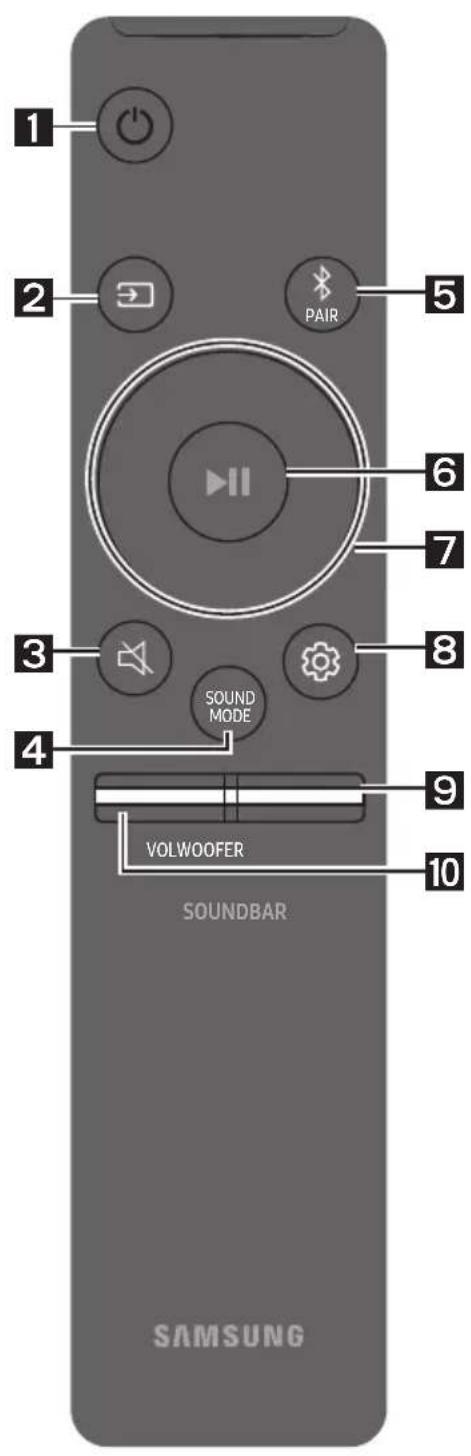

08 Kaukosäätimen käyttäminen 22

Kaukolaukaisimen käyttö ____ 22

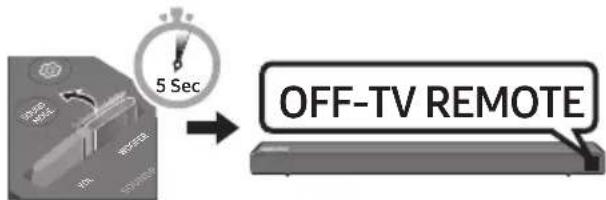

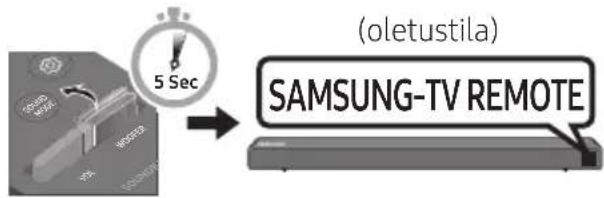

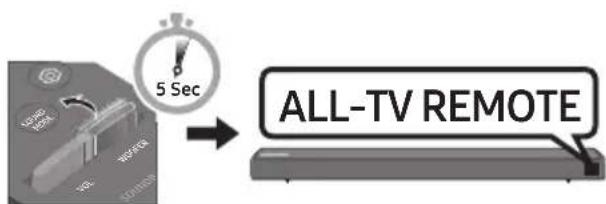

Soundbar-laitteen äänenvoimakkuuden säätäminen TV:n kaukosäätimellä ____ 25

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa) ____ 26

Eri äänitehostetilojen lähtösignaalitiedot ____ 26

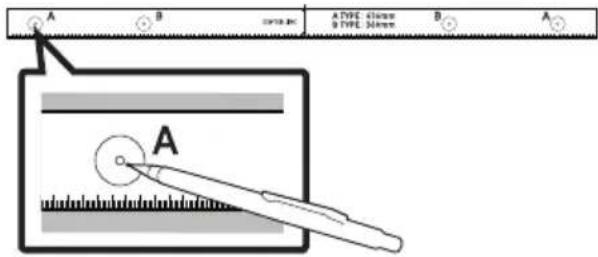

09 Seinätelineen asentaminen 27

Varotoimia asennukseen 27

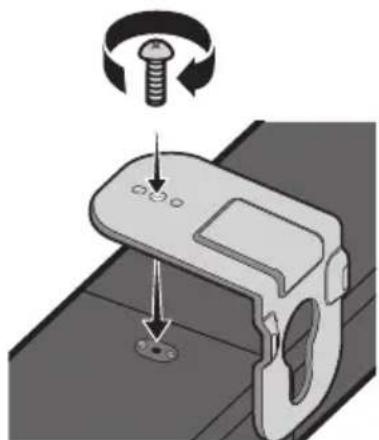

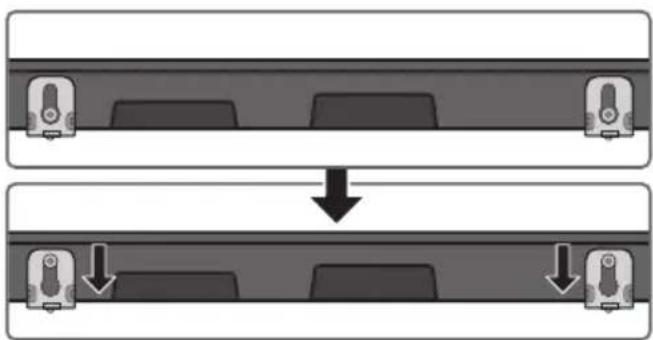

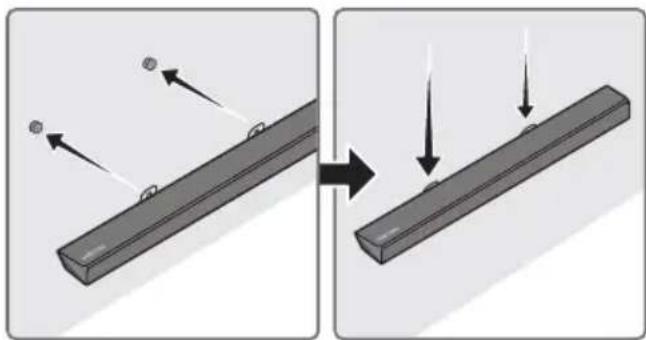

Seinäkiinnitysosat ____ 27

10 Ohjelmiston päivittäminen 29

Päivitysprosessi ____ 30

Jos UPDATE -tekstiä ei tule näyttöön 30

11 Vianmääritys 31

12 lisenssillä 32

13 Avoimen lähdekielen lisenssi-ilmoitus 32

14 Tärkeä huoltohuomautus 32

15 Tekniset tiedot ja lisätietoja 33

Tiedot 33

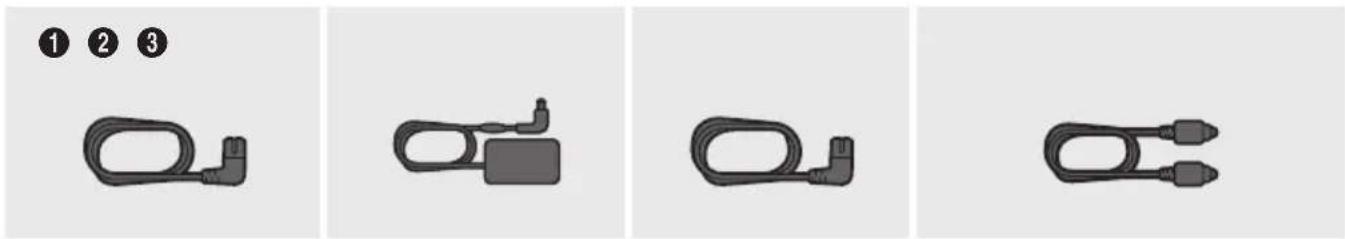

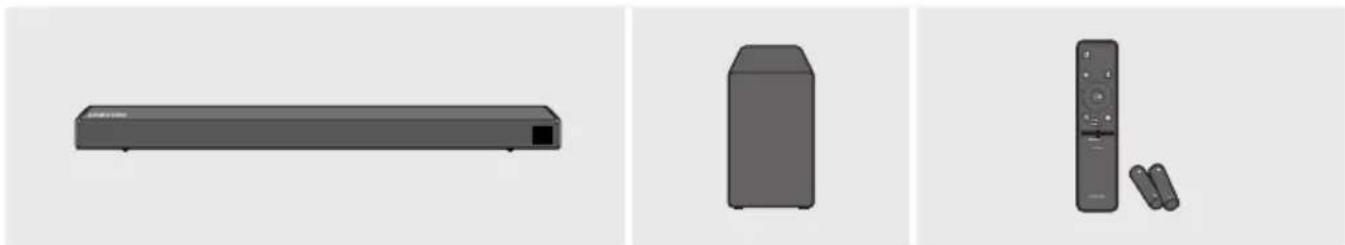

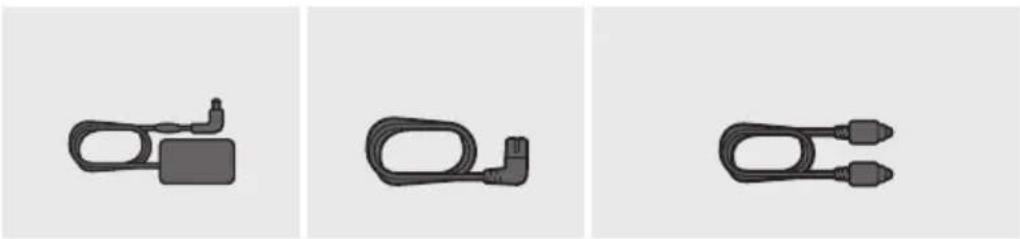

01 OSIEN TARKISTAMINEN

Soundbar-päälaite Bassokaiutin Kaukosäädin/Paristot

Virtajohto (Bassokaiutin)

Verkkolaite (Päälaite)
Virtajohto (Verkkolaite)

• Katso tietoja virtalähteestä ja virrankulutuksesta tuotteeseen kiinnitetystä merkintätarrasta. (Tarra: Soundbar-päälaitteen alapuoli)
• Virran liittämisen vaiheet on merkitty numeroilla (1, 2, 3). Lisätietoja virran liittämisestä on sivulla 5.
• Soundbar-laitteen seinäasennusosat on kuvattu sivulla 27.
• Jos haluat ostaa lisäosia tai valinnaisia kaapeleita, ota yhteys Samsung-huoltokeskukseen tai Samsung-asiakaspalveluun.
• Lisävarusteiden ulkonäkö voi erota hieman alla olevista kuvista.

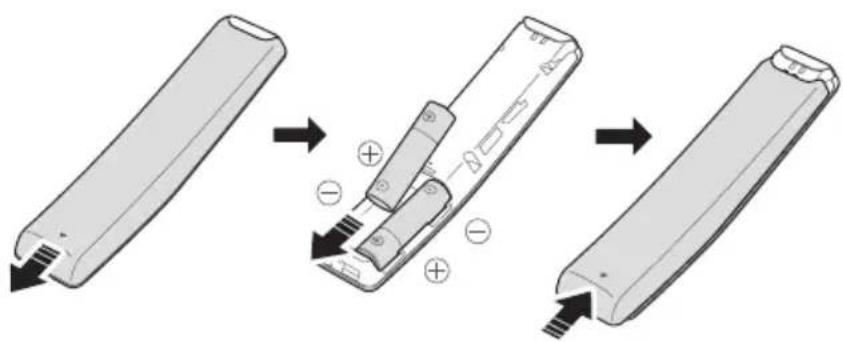

Paristojen asettaminen kaukosäättimeen ennen käyttöä (AA-paristo X 2)

Liu'uta paristolokeron kantta nuolen suuntaan, kunnes se irtoaa kokonaan. Aseta lokeroon 2 AA-alkaliparistoa (1,5 V) suunnattuina niin, että niiden napaisuus on oikein. Työnnä paristolokeron kansi takaisin paikalleen.

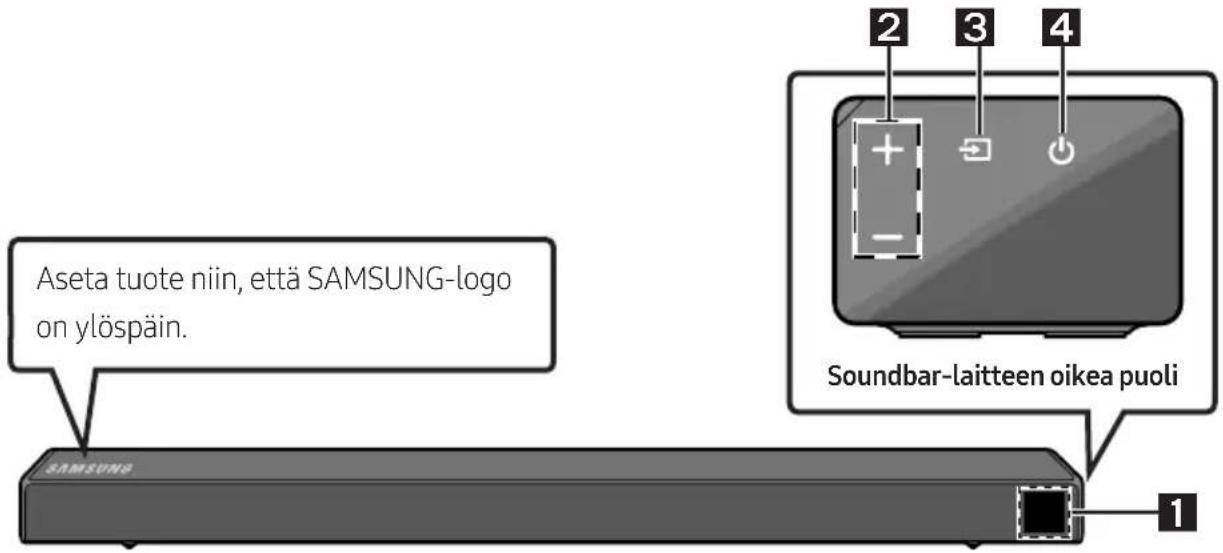

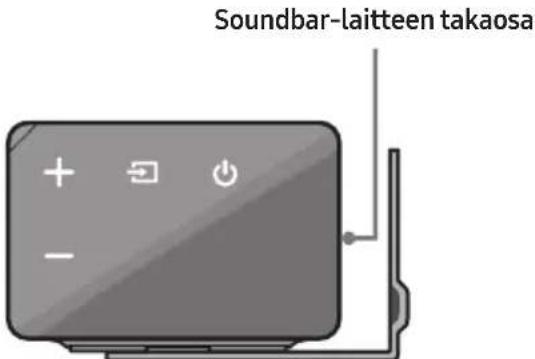

Soundbar-laitteen etupaneeli / oikea sivupaneeli

1	NäyttöNäyttää tuotteen tilan ja nykyisen toiminnan.
2	+/- (Äänenvoimakkuus) -painikeSäätää äänenvoimakkuutta.Kun äänenvoimakkuutta säädetään, se näkyy Soundbar-laitteen etupaneelin näytössä.
3	(Lähde) -painikeValitse ohjelmalähdetilan.
	Ohjelmalähdetila Näyttö
	Optinen digitaalinen tuloliitäntä D.IN
	ARC (HDMI OUT) -tuloliitäntä	D.IN → TV ARC (Automaattinen muunnos)
	AUX -tuloliitäntä AUX
	HDMI-tuloliitäntä HDMI
	BLUETOOTH-tila BT
	USB-tila USB
	Voit ottaa BT PAIRING -tilan käyttöön vaihtamalla ohjelmalähteeksi BT -tilan ja pitämällä painettuna (Lähde) -painiketta yli 5 sekuntia.
4	(Virta) -painikeKytkee ja katkaisee virran.

• Virtanäppäin toimii 4–6 sekunnin kuluttua virtajohdon kytkemisestä.
• Kun kytket laitteen virran päälle, laite on valmis äänentoistoon n. 4-5 sekunnin kuluttua.
• Jos haluat kuunnella ääntä vain Soundbarista, sinun on kytkettävä TV:n kaiuttimet pois päältä TV:si Ääniasetukset -valikosta. Katso ohjeita television käyttöoppaasta.

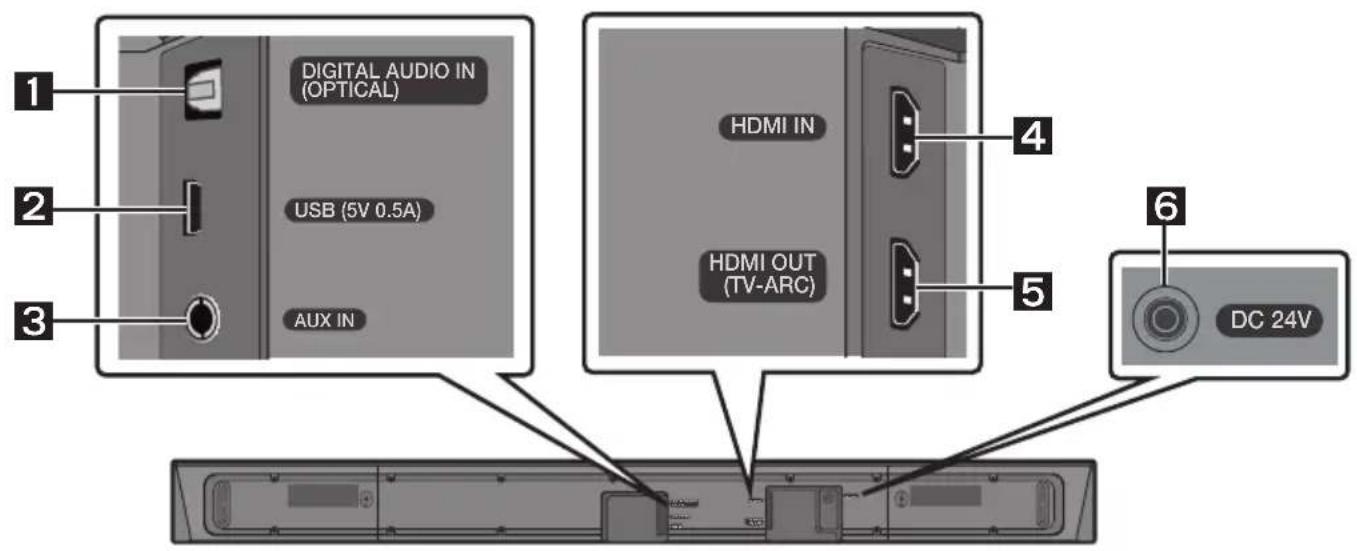

Soundbar-laitteen alapaneeli

1	DIGITAL AUDIO IN (OPTICAL)Kytke ulkoisen laitteen digitaalinen (optinen) lähtöliitäntä tähän.

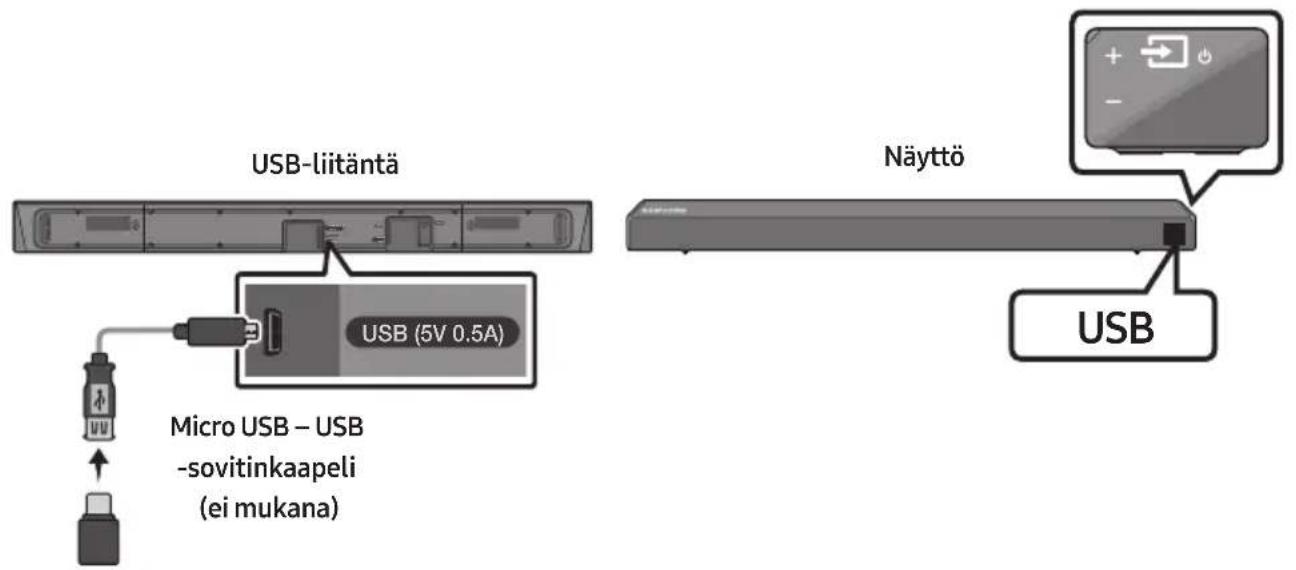

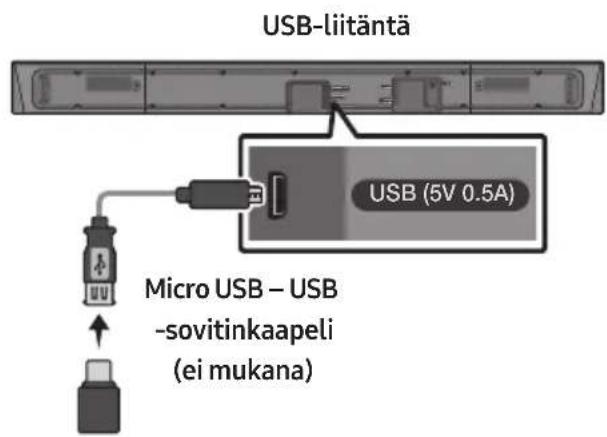

2	USB (5V 0.5A)Kytke USB-laite tähän, kun haluat toistaa USB-laitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.
3	AUX INKytke ulkoisen laitteen analoginen lähtöliitäntä tähän.
4	HDMI INKytke tähän digitaalinen video- ja äänisignaali samanaikaisesti HDMI-kaapelin kautta.Kytke ulkoisen laitteen HDMI-lähtöliitäntä tähän.

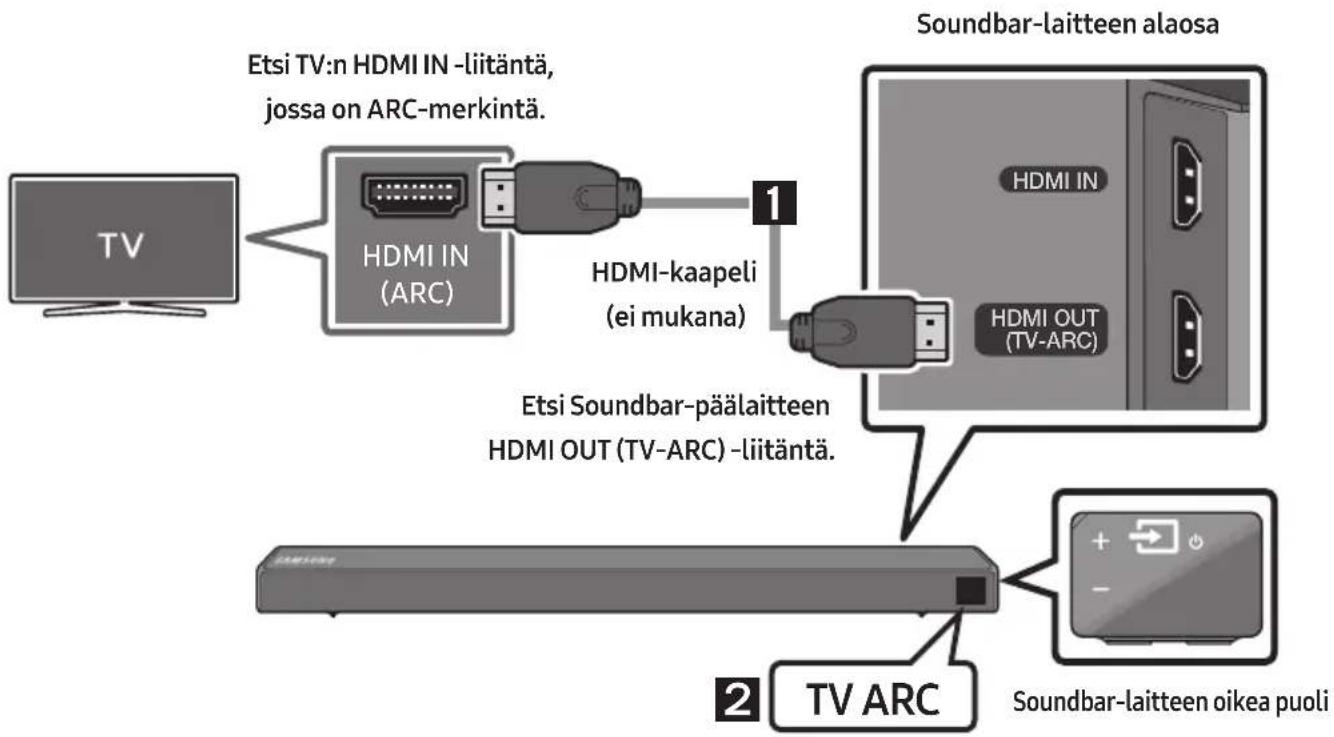

5	HDMI OUT (TV-ARC)Kytke TV:n HDMI (ARC) -liitäntä tähän.
6	DC 24V (Virtatuloliitäntä)Kytke verkkolaite tähän.

• Kun irrotat verkkolaitteen virtakaapelin pistorasiasta, vedä pistokkeesta. Älä vedä kaapelista.
• Älä liitä tätä laitetta tai muita laitteita pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.

03 SOUNDBAR-LAITTEEN YHDISTÄMINEN

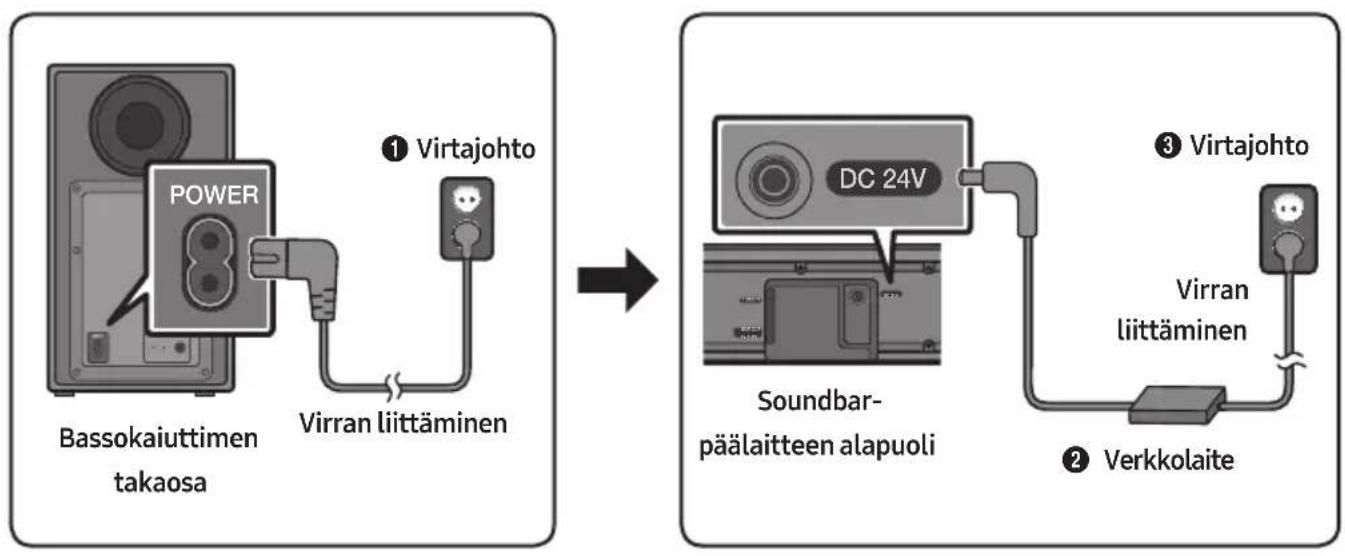

Virran liittäminen

Kytke laitteet pistorasiaan virransyötön osilla ( ①, ②, ③) seuraavassa järjestyksessä:

① Kytke virtajohto bassokaiuttimeen.
② Kytke virtalähtökaapeli verkkolaitteeseen ja sitten Soundbar-laitteeseen.
③ Kytke virtajohto pistorasiaan.

- Lisätietoja tarvittavasta sähkövirrasta ja virrankulutuksesta on tuotteeseen kiinnitetyssä tarrassa. (Tarra: Soundbar-päälaitteen alapuoli)

- Pidä verkkolaitetta pöydällä tai lattialla. Jos asetat verkkolaitteen niin, että se riippuu virtajohdon tuloliitäntä ylöspäin, verkkolaitteen sisään voi päästä vettä tai muita sitä vahingoittavia aineita.

Kytke Soundbar-laite bassokaiuttimeen

Kun bassokaiutin on yhdistetty, bassotoisto on täyteläistä.

Bassokaiuttimen ja Soundbar-laitteen automaattinen yhdistäminen

Kun olet kytkenyt virtakaapelin Soundbar-laitteeseen ja bassokaiuttimeen ja kytket virran, bassokaiutin yhdistetään automaattisesti Soundbar-laitteeseen.

- Kun laiteparin automaattinen muodostus on valmis, bassokaiuttimen takaosassa oleva sininen merkkivalo syttyy.

Bassokaiuttimen takaosan merkkivalot

Merkkivalo Tila Kuvaus		Toimenpide
Sininen	Palaa	Yhteys muodostettu (normaali toiminta)	-
	Vilkkuu	Uutta yhteyttä muodostetaan	Varmista, että Soundbar-päälaitteeseen kytketty virtakaapeli on kytketty oikein tai odota noin 5 minuuttia. Jos vilkkuminen jatkuu, kokeile yhdistää bassokaiutin manuaalisesti. Katso sivua 7.
Punainen Palaa		Valmiustila (Soundbar-päälaitteen ollessa sammutettuna)	Varmista, että Soundbar-päälaitteen virtakaapeli on kytketty oikein.
		Yhteys katkennut	Muodosta yhteys uudelleen. Katso yhteyden manuaalisen muodostamisen ohjeet sivulla 7.
Punainen ja sininen	Vilkkuu	Toimintahäiriö	Katso Samsungin huoltokeskuksen yhteystiedot käyttöoppaasta.

Bassokaiuttimen yhdistäminen manuaalisesti, jos automaattinen yhdistäminen epäonnistuu

Ennen seuraavien manuaalista yhdistämistä koskevien ohjeiden noudattamista:

• Varmista, että Soundbar-laitteen ja bassokaiuttimen virtakaapeli on kytketty oikein.
  • Varmista, että Soundbar-laitteeseen on kytketty virta.

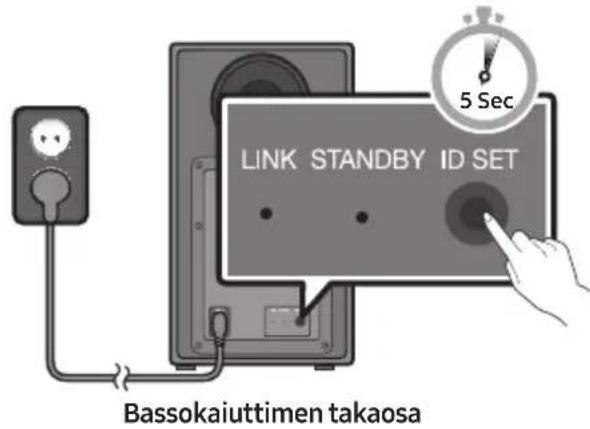

• Pidä bassokaiuttimen takaosan ID SET -painiketta painettuna vähintään 5 sekuntia.

- Punainen merkkivalo bassokaiuttimen takaosassa sammuu ja sininen merkkivalo vilkkuu.

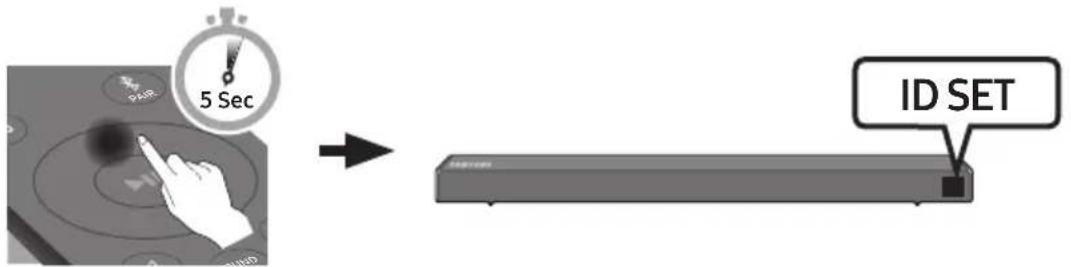

1. Pidä kaukosäätimen Ylös -näppäintä painettuna vähintään 5 sekuntia.

2. ID SET-viesti näkyy Soundbar-laitteen näytössä hetken ja katoaa sitten.

3. Soundbar-laite käynnistyy automaattisesti, kun ID SET-toiminto on valmis.

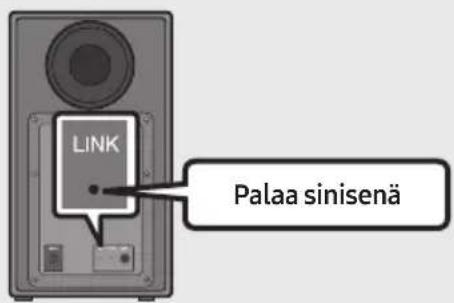

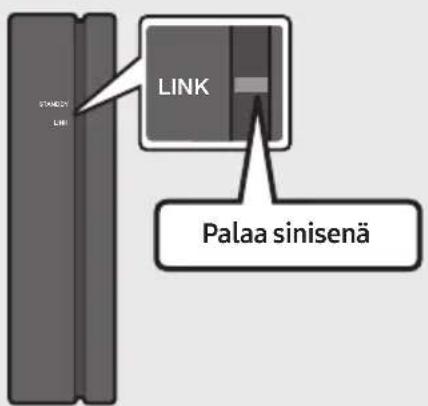

1. Tarkista, palaako LINK-merkkivalo sinisenä vilkkumatta (yhteys muodostettu).

LINK-merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbar-laitteen ja langattoman bassokaiuttimen välinen yhteys on muodostettu.

HUOMAUTUKSIA

• Älä liitä tämän laitteen virtajohtoa tai TV:tä pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.
• Varmista ennen tämän laitteen siirtämistä tai asentamista, että virta on katkaistu ja virtajohto irrotettu.
• Jos päälaitteen virta katkaistaan, langaton bassokaiutin siirtyy valmiustilaan ja takaosan STANDBY -merkkivalo vilkkuu ensin sinisenä useita kertoja ja jää sitten palamaan punaisena.
• Jos käytät Soundbar-laitteen lähellä toista laitetta, joka käyttää samaa taajuutta (5,8 GHz) kuin Soundbar-laite, häiriöt voivat aiheuttaa ääneen katkoja.
• Päälaitteen langattoman signaalin enimmäistoimintaetäisyys on noin 10 metriä, mutta se voi vaihdella käyttöympäristön mukaan. Jos päälaiteen ja langattoman bassokaiuttimen välissä on teräsbetoni- tai metalliseinä, järjestelmä ei ehkä toimi lainkaan, koska langaton signaali ei läpäise metallia.

VAROTOIMIA

• Langattoman signaalin vastaanottoantennit ovat langattoman bassokaiuttimen sisällä. Suojaa laitteet vedeltä ja kosteudelta.
• Parhaan kuuntelunautinnon saavuttamiseksi varmista, että langatonta bassokaiutinta tai langatonta vastaanotinmoduulia (myydään erikseen) ympäröivällä alueella ei ole mitään esteitä.

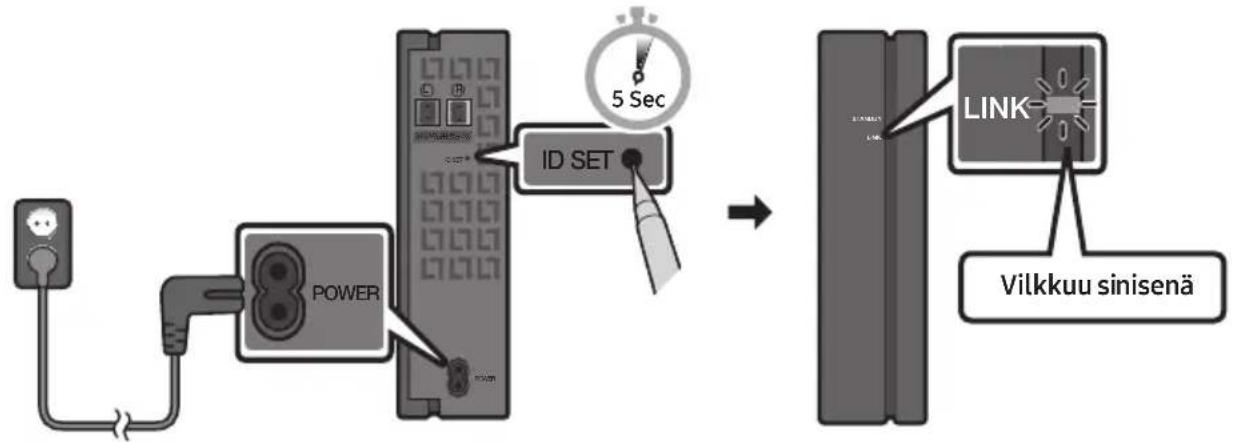

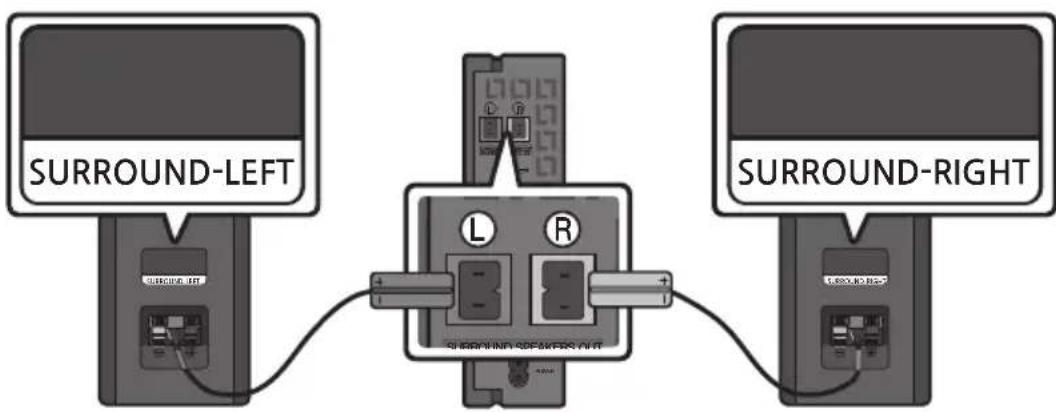

SWA-8500S-laitteen yhdistäminen Soundbar-laitteeseen (myydään erikseen)

Laajenna aitoon langattomaan tilaäänentoistoon yhdistämällä Samsungin langaton takakaiutinsarja (SWA-8500S) Soundbar-laitteeseen (myydään erikseen).

1. Yhdistä langaton vastaanotinmoduuli 2 tilaäänikaiuttimeen.

- Kaiutinkaapelit on värikoodattu.

1. Tarkista vastaanotinmoduulin valmiustilan tila, kun olet kytkenyt moduulin pistorasiaan.

- Langattoman vastaanotinmoduulin LINK-merkkivalo (sininen merkkivalo) vilkkuu. Jos merkkivalo ei vilku, paina langattoman vastaanotinmoduulin takaosan ID SET-painiketta kynänkärjellä 5–6 sekuntia, kunnes LINK-merkkivalo vilkkuu (sinisenä). Lisätietoja merkkivalosta on SWA-8500S-laitteen käyttöoppaassa.


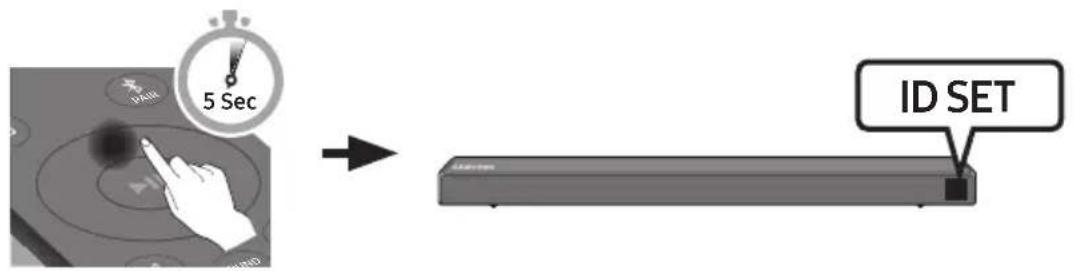

1. Pidä kaukosäätimen Ylös -näppäintä painettuna vähintään 5 sekuntia.

2. ID SET-viesti näkyy Soundbar-laitteen näytössä hetken ja katoaa sitten.

3. Soundbar-laite käynnistyy automaattisesti, kun ID SET-toiminto on valmis.

- Jos Soundbar-laite toistaa musiikkia, kun se muodostaa yhteyden SWA-8500S-laitteeseen, bassokaiuttimen äänessä voi olla katkoja yhteyden muodostamisen lopussa.

1. Tarkista, palaako LINK-merkkivalo sinisenä vilkkumatta (yhteys muodostettu).

LINK -merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbarlaitteen ja langattoman vastaanotinmoduulin välinen yhteys on muodostettu.

1. Jos yhteyttä SWA-8500S-laitteeseen ei ole muodostettu, toista menettely vaiheesta 2 alkaen.

04 YHDISTÄMINEN TV:HEN

Voit kuunnella TV:n ääntä Soundbar-laitteen kautta langallisella tai langattomalla yhteydellä.

- Kun Soundbar-laite on yhdistetty tiettyihin Samsung-televisioihin, Soundbar-laitetta voidaan ohjata TV:n kaukosäätimellä.

- Tämä toiminto on tuettu Samsung Smart TV -televisioissa, jotka ovat tulleet myyntiin vuonna 2017 tai myöhemmin ja jotka tukevat Bluetooth-toimintoa, kun Soundbar-laite yhdistetään TV:hen optisella kaapelilla.

- Tämän toiminnon avulla voit myös säätää äänentoistoa, muuttaa eri asetuksia, säätää äänenvoimakkuutta ja mykistää äänen.

Vaihtoehto 1. Kytkeminen kaapelilla

Kun lähetyssignaali on Dolby Digital -signaali ja TV:n "Digitaalinen äänilähtömuoto" -asetuksena on PCM, on suositeltavaa vaihtaa asetukseksi Dolby Digital. Kun asetus on vaihdettu, äänenlaatu on parempi. (Valikko voi olla erilainen eri TV-valmistajien eri malleissa.)

Kytkeminen optisella kaapelilla

1. Liitä Soundbar-laitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä TV:n OPTICAL OUT -liitäntään digitaalisella optisella kaapelilla.
2. Paina (Lähde) -painiketta oikeassa sivupaneelissa tai kaukosäätimessä ja valitse sitten tulo D.IN.

Auto Power Link

Auto Power Link -toiminto kytkee automaattisesti virran Soundbar-laitteeseen, kun TV:hen kytketään virta.

1. Liitä Soundbar-laite ja TV toisiinsa digitaalisella optisella kaapelilla.

2. Paina (Lähde) -painiketta oikeassa sivupaneelissa tai kaukosäätimessä ja valitse sitten tulo D.IN.

3. Ota Auto Power Link -toiminto käyttöön tai poista se käytöstä painamalla kaukosäätimen Vasemmalle-näppäintä (sininen täplä kuvassa oikealla) 5 sekuntia.

- Auto Power Link-toiminnon oletusasetus on ON. (Jos haluat poistaa tämän toiminnon käytöstä, pidä kaukosäätimen Vasemmalle-näppäintä painettuna 5 sekuntia.)

- Yhdistetty laite voi aiheuttaa sen, ettei Auto Power Link toimi. - Tämä toiminto on käytettävissä vain D.IN -tilassa.

Kytkeminen HDMI-kaapelilla

1. Kun Soundbar-laite ja TV ovat käynnissä, kytke HDMI-kaapeli (ei mukana) kuvan mukaan.

2. Soundbar-päälaitteen näytössä näkyy teksti TV ARC, ja Soundbar-laite toistaa TV:n ääntä.

- Jos TV:n ääntä ei kuulu, siirry D.IN -tilaan painamalla (Lähde) -painiketta kaukosäätimessä tai Soundbar-laitteen vasemmalla puolella. Näytössä näkyvät vuorotellen tekstit D.IN ja TV ARC, ja TV:n ääni kuuluu.

- Jos Soundbar-päälaitteen näytössä ei näy tekstiä TV ARC, tarkista, että HDMI-kaapeli (ei mukana) on kytketty oikeaan porttiin.

- Säädä Soundbar-laitteen äänenvoimakkuutta TV:n kaukosäätimellä.

HUOMAUTUKSIA

- HDMI on liitäntä, jonka kautta voidaan siirtää digitaalista videokuvaa ja ääntä samanaikaisesti yhdellä kaapelilla.

- Jos TV:ssä on ARC-liitäntä, liitä HDMI-kaapeli HDMI IN (ARC) -liitäntään.

- On suositeltavaa käyttää HDMI-kaapelia, jossa ei ole ferriittisydänkeloja. Jos käytät HDMI-kaapelia, jossa on ferriittisydänkelat, varmista, että keloien läpimitta on alle 14 mm.

- Anvnet+-toiminnon on oltava kävtössä.

• Tämä toiminto ei ole käytettävissä, jos HDMI-kaapeli ei tue ARC-toimintoa.

Vaihtoehto 2. Yhdistäminen langattomasti

TV:n yhdistäminen Bluetooth-yhteydellä

Kun TV on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

• Vain yksi TV voidaan yhdistää kerrallaan.

Yhteyden muodostaminen ensimmäisen kerran

1. Siirry BT PAIRING-tilaan painamalla kaukosäätimen ✝ PAIR-painiketta

(TAI) a. Paina (Lähde)-painiketta oikeassa sivupaneelissa ja valitse sitten BT. Vaihda asetus BT asetukseksi BT READY.

b. Kun näkyviin tulee teksti BT READY, pidä Soundbar-laitteen oikean sivupaneelin (Lähde)-painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

1. Valitse Bluetooth-tila TV:ssä. (Katso lisätietoja TV:n käyttöoppaasta.)

2. Valitse [AV] Samsung Soundbar Nxxx N-Series TV:n kuvaruudun luettelosta. Käytettävissä olevan Soundbar-laitteen vieressä on teksti Need Pairing tai Paired TV:n kuvaruudun luettelossa. Kun haluat muodostaa yhteyden Soundbar-laitteeseen, valitse viesti ja muodosta yhteys.

- Kun TV on yhdistetty, teksti [TV:n nimi] → BT näkyy Soundbar-laitteen etupaneelin näytössä.

1. Voit nyt kuunnella TV:n ääntä Soundbar-laitteen kautta.

Jos yhteyden muodostaminen laitteeseen epäonnistuu

• Jos luettelossa näkyy aiemmin yhdistetty Soundbar-laite (esimerkiksi [AV] Samsung Soundbar Nxxx N-Series), poista se.
• Toista sitten vaiheet 1–3.

HUOMAUTUS

- Kun olet yhdistänyt Soundbar-laitteen TV:hen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY-tilan avulla.

Soundbar-laitteen ja TV:n yhteyden katkaisminen

Paina (Lähde) - painiketta oikeassa sivupaneelissa tai kaukosäätimessä ja valitse sitten mikä tahansa muu tila kuin BT.

• Yhteyden katkaisminen kestää jonkin aikaa, koska TV:n on saatava vastaus Soundbar-laitteelta. (Tarvittava aika voi vaihdella TV:n mallin mukaan.)
• Voit peruuttaa Soundbar-laitteen ja television välisen automaattisen Bluetooth-yhteyden pitämällä kaukosäätimen ▶II (Toisto/tauuko)-näppäintä painettuna 5 sekuntia Soundbar-laitteen olleessa BT READY tilassa. (Vaihtokytkin: käytössä → ei käytössä)

Erot BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY : Tässä tilassa voit etsiä aiemmin yhdistetyt TV:t tai yhdistää aiemmin yhdistetyn mobiililaitteen Soundbar-laitteeseen.
• BT PAIRING : Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen. (Paina kaukosäätimen ✝ PAIR-näppäintä tai pidä Soundbar-laitteen oikean sivupaneelin → (Lähde) -painiketta painettuna yli 5 sekuntia Soundbar-laitteen ollessa BT-tilassa.)

HUOMAUTUKSIA

• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen yhteys on pidempi kuin 10 metriä.
• Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 5 minuuttia.
• Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein,
• jos Soundbar-laitteen ympärillä on voimakas sähkökenttä
• jos useita Bluetooth-laitteita yhdistetään samanaikaisesti Soundbar-laitteeseen
  – jos Bluetooth-laite on sammutetaan, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne.

05 ULKOISEN LAITTEEN YHDISTÄMINEN

Voit kuunnella ulkoisen laitteen ääntä Soundbar-laitteen kautta yhdistämällä sen ulkoiseen laitteeseen langallisella tai langattomalla yhteydellä.

Yhdistäminen optisen kaapelin tai analogisen äänikaapelin (AUX) avulla

1 Optinen kaapeli

1 Liitä päälaitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä lähdelaitteen OPTICAL OUT -liitäntään digitaalisella optisella kaapelilla.
② Valitse D.IN -tila painamalla → (Lähde) -painiketta oikeassa sivupaneelissa tai kaukosäätimessä.

2 Äänikaapeli (AUX)

① Liitä päälaitteen AUXIN -liitäntä (ääni) lähdelaitteen AUDIO OUT -liitäntään äänikaapelilla.
② Valitse AUX -tila painamalla → (Lähde) -painiketta oikeassa sivupaneelissa tai kaukosäätimessä.

Kytkeminen HDMI-kaapelilla

1. Kytke HDMI-kaapeli (ei mukana) tuotteen takaosan HDMI IN -liitännästä digitaalisen laitteen HDMI OUT -liitäntään.
2. Kytke HDMI-kaapeli (ei mukana) tuotteen takaosan HDMI OUT (TV-ARC) -liitännästä TV:n HDMI IN -liitäntään.
3. Paina (Lähde) -painiketta oikeassa sivupaneelissa tai kaukosäätimessä ja valitse sitten tulo HDMI.
4. HDMI-tila näkyy Soundbar-laitteen näyttöpaneelissa, ja ääni kuuluu.

06 USB-TALLENNUSLAITTEEN KYTKEMINEN

Voit toistaa USB-tallennuslaitteissa olevia musiikkitiedostoja Soundbar-laitteen kautta.

1. Kytke Micro USB – USB -sovitinkaapeli, jonka toisessa päässä on USB 2.0 Micro USB -urosliitin (tyyppi B) ja toisessa USB 2.0 -vakionaarasliitin (tyyppi A), Soundbar-laitteen Micro USB -liitäntään.
2. Micro USB – USB -sovitinkaapeli myydään erikseen. Jos haluat ostaa kaapelin, ota yhteys Samsung-huoltokeskukseen tai Samsung-asiakaspalveluun.
3. Liitä USB-laite sovitinkaapelin päähän, jossa on naarasliitin.
4. Paina (Lähde) -painiketta oikeassa sivupaneelissa tai kaukosäätimessä ja valitse sitten tulo USB.
5. USB näkyy näytössä.
6. Toista USB-tallennuslaitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.

- Soundbar-laite sammuu automaattisesti (Automaattinen virrankatkaisu), jos mitään USB-laitetta ei kytketä yli 5 minuutin kuluessa.

Yhteensopivuusluettelo

Tiedostotunniste Koodekki Näytteenottotaajuus Bittinopeus
*.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80 ~ 320kbps
	MPEG 1 Layer3 16KHz ~ 48KHz	80 ~ 320kbps
	MPEG 2 Layer3 16KHz ~ 48KHz	80 ~ 320kbps
	MPEG 2.5 Layer3 16KHz ~ 48KHz	80 ~ 320kbps
*.wma Wave_Format_MSAudio1 16KHz ~ 48KHz 56 ~ 128kbps
*.aac	AAC	16KHz ~ 96KHz	48 ~ 320kbps
	AAC-LC	16KHz ~ 96KHz	128 ~ 192kbps5.1-kanavainen 320kbps
	HE-AAC	24KHz ~ 96KHz	48 ~ 64kbps5.1-kanavainen 160kbps
*.wav	-	16KHz ~ 48KHz	enintään 3000kbps
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50 ~ 500kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	enintään 3000kbps

• Jos USB-laitteeseen on tallennettu liikaa kansioita ja tiedostoja, Soundbar-laitteelta voi kestää jonkin aikaa lukea tiedostot ja aloittaa niiden toisto.

07 MOBIILILAITTEEN YHDISTÄMINEN

Yhdistäminen Bluetooth-yhteydellä

Kun mobiililaite on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

- Vain yksi Bluetooth -laite voidaan yhdistää kerrallaan.

Yhteyden muodostaminen ensimmäisen kerran

1. Siirry BT PAIRING-tilaan painamalla kaukosäätimen ✝ PAIR-painiketta

(TAI) a. Paina (Lähde)-painiketta oikeassa sivupaneelissa ja valitse sitten BT. Vaihda asetus BT asetukseksi BT READY.

b. Kun näkyviin tulee teksti BT READY, pidä Soundbar-laitteen oikean sivupaneelin (Lähde)-painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

1. Valitse [AV] Samsung Soundbar Nxxx N-Series luettelosta.

- Kun Soundbar-laite on yhdistetty Bluetooth-laitteeseen, teksti [Bluetooth-laitteen nimi] → BT näkyy etupaneelin näytössä.

1. Toista Bluetooth-yhteydellä yhdistetyssä laitteessa olevia musiikkitiedostoja Soundbar-laitteen kautta.

Jos yhteyden muodostaminen laitteeseen epäonnistuu

- Jos luettelossa näkyy aiemmin yhdistetty Soundbar-laite (esimerkiksi [AV] Samsung Soundbar Nxxx N-Series), poista se.

• Toista sitten vaiheet 1–2.

HUOMAUTUS

- Kun olet yhdistänyt Soundbar-laitteen mobiililaitteen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY-tilan avulla.

Erot BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY : Tässä tilassa voit etsiä aiemmin yhdistetyt TV:t tai yhdistää aiemmin yhdistetyn mobiililaitteen Soundbar-laitteeseen.
• BT PAIRING : Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen.
  (Paina kaukosäätimen ✝ PAIR -painiketta tai pidä BT-tilassa Soundbar-laitteen oikean sivun 📄 (Lähde) -painiketta painettuna yli 5 sekuntia.)

HUOMAUTUKSIA

• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen yhteys on pidempi kuin 10 metriä.
• Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 5 minuuttia.

- Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein, - jos Soundbar-laitteen ympärillä on voimakas sähkökenttä - jos useita Bluetooth-laitteita yhdistetään samanaikaisesti Soundbar-laitteeseen - jos Bluetooth-laite on sammutetaan, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne.

• Soundbar tukee SBC-tietoa (44,1 kHz, 48 kHz).

- Muodosta yhteys vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.

- Et voi yhdistää Soundbaria Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.

- Kun olet yhdistänyt Soundbarin Bluetooth-laitteeseen, voit vaihtaa Soundbarin automaattisesti BT-tilaan valitsemalla [AV] Samsung Soundbar Nxxx N-Series laitteen haettujen laitteiden luettelosta.

- Käytettävissä vain, jos Soundbar on lueteltu Bluetooth-laitteen yhdistettyjen laitteiden listalla. (Bluetooth-laitteen ja Soundbarin on oltava yhdistetty vähintään kerran.)

• Soundbar näkyy Bluetooth-laitteen haettujen laitteiden luettelossa vain, jos Soundbar näyttää viestin BT READY.
• Soundbar-laitetta ei voi liittää toisen Bluetooth-laitteen pariksi, jos se on jo Bluetooth-tilassa ja liitetty jonkin Bluetooth-laitteen pariksi.

Bluetooth Power Käytössä (SOUND MODE)

Jos aiemmin pariksi liitetty Bluetooth-laite yrittää muodostaa laiteparin Soundbar-laitteen kanssa, kun Bluetooth Power Käytössä -toiminto on poissa käytöstä, Soundbar-laite käynnistyy automaattisesti.

1. Pidä kaukosäätimen SOUND MODE -painiketta painettuna yli 5 sekuntia, kun Soundbar-laite on käynnissä.
2. ON-BLUETOOTH POWER -teksti näkyy Soundbar-laitteen näytössä.

Mobiililaitteen ja Soundbar-laitteen välisen yhteyden katkaisminen

Voit katkaista Bluetooth-laitteen ja Soundbar -järjestelmän yhteyden. Lisätietoja on Bluetooth-laitteen käyttöoppaassa.

• Soundbar -järjestelmän yhteys katkaistaan.
• Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED.

Soundbar-laitteen ja Bluetooth-laitteen yhteyden katkaisminen

Paina (Lähde) -painiketta oikeassa sivupaneelissa tai kaukosäätimessä ja vaihda sitten tilaksi mikä tahansa muu tila kuin BT.

• Yhteyden katkaisminen kestää jonkin aikaa, koska Bluetooth-laitteen on saatava vastaus Soundbar-laitteelta. (Yhteyden katkaismiseen kuluva aika voi vaihdella Bluetooth-laitteen mukaan.)
• Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED.

HUOMAUTUKSIA

• Bluetooth-yhteys katkeaa Bluetooth-yhteystilassa, jos Soundbar -järjestelmän ja Bluetooth-laitteen välinen etäisyys ylittää 10 metriä.
• Soundbar -järjestelmä kytkeytyy automaattisesti pois päältä 5 minuutin kuluttua Valmis -tilassa.

Lisätietoja Bluetoothista

Bluetooth-tekniikan avulla Bluetooth-yhteensopivat laitteet voivat olla helposti yhteydessä toisiinsa lyhyen kantaman langattoman yhteyden kautta.

- Bluetooth-laite voi aiheuttaa häiriöitä tai toimintavian käytöstä riippuen:

• Ruumiinosa koskettaa Bluetooth-laitteen tai Soundbar -järjestelmän lähetin- ja vastaanotinjärjestelmää.
  – Sähköinen vaihtelu, joka aiheutuu seinän, kulman tai sermin aiheuttamasta häiriöstä.

- Sähköhäiriö samaa taajuuskaistaa käyttävistä laitteista, kuten lääketieteellisistä laitteista, mikroaaltouunista tai langattomasta lähiverkosta.

• Yhdistä Soundbar Bluetooth-laitteeseen pitäen laitteet lähellä toisiaan.
• Mitä pidempi matka Soundbar -järjestelmän ja Bluetooth-laitteen välillä on, sitä huonompi yhteys on. Jos etäisyys ylittää Bluetoothin toimintasäteen, yhteys katkeaa.
• Alueilla, joissa yhteyden laatu on heikko, Bluetooth-yhteys ei välttämättä toimi kunnolla.
• Bluetooth-yhteys toimii vain lähellä laitetta. Yhteys katkeaa automaattisesti, jos välimatka kasvaa tätä suuremmaksi. Tälläkin etäisyydellä äänenlaatu voi heikentyä, jos laitteiden välissä on seiniä tai ovia.
• Tämä langaton laite voi toiminnassa olleessaan aiheuttaa sähköisiä häiriöitä.

Samsung Audio Remote -sovelluksen käyttäminen

Samsung Audio Remote -sovelluksen asentaminen

Jos haluat ohjata Soundbar-laitetta älylaitteen ja Samsung Audio Remote -sovelluksen avulla, lataa Samsung Audio Remote -sovellus Google Play -kaupasta.

Hakusanat kaupassa : Samsung Audio Remote

Samsung Audio Remote -sovelluksen käynnistäminen

Kun haluat käynnistää Samsung Audio Remote -sovelluksen, kosketa Audio Remote -kuvaketta älylaitteessa ja noudata sitten näytön ohjeita.

- Samsung Audio Remote -sovellus on yhteensopiva vain niiden Android-matkapuhelinten ja -mobiililaitteiden kanssa, joiden käyttöjärjestelmä on Android 3.0 tai uudempi.

08 KAUKOSÄÄTIMEN KÄYTTÄMINEN

Kaukolaukaisimen käyttö

1	Virta	Käynnistää ja sammuttaa Soundbar-laitteen.
2	Lähde	Painamalla tätä voit valita Soundbar-laitteeseen yhdistetyn ohjelmalähteen.BT PAIRING -tilaVoit ottaa BT PAIRING -tilan käyttöön pitämällä (Lähde) -painiketta painettuna yli 5 sekuntia.
3	Mykistys	Voit mykistää äänen painamalla (Mykistys) painiketta.Voit poistaa mykistyksen painamalla sitä uudelleen.
4	SOUND MODE	Voit valita haluamasi äänitehosteen vaihtoehdoista STANDARD ja SURROUND. Valitse STANDARD -tila, jos haluat kuunnella alkuperäistä ääntä.DRC (Dynamic Range Control)Voit käyttää Dolby Digital -äänendynamiikka-alueen rajoitusta.Ota DRC (Dynamic Range Control) käyttöön tai poista se käytöstä painamalla SOUND MODE-painiketta jonkin aikaaSoundbar-laitteen ollessa sammutettuna. Kun DRC on käytössä, voimakkaimpia ääniä vaimennetaan. (Äänessä voi olla säröä.)Bluetooth PowerTämä toiminto käynnistää Soundbar-laitteen automaattisesti, kun aiemmin yhdistetystä TV:stä tai Bluetooth-laitteesta vastaanotetaan yhteyspyyntö.- Poista Bluetooth Power-toiminto käytöstä pitämällä SOUND MODE-painiketta painettuna yli 5 sekuntia.

5	BluetoothPAIR	Paina *PAIR painiketta. Teksti BT PAIRING näkyy Soundbar-laitteen näytössä.Voit yhdistää Soundbar-laitteen uuteen Bluetooth-laitteeseen tässä tilassa valitsemallaSoundbar-laitteen Bluetooth-laitteen hakuluettelosta.
6	Toisto/tauko	Voit keskeyttää musiikkitiedoston toiston tilapäisesti painamalla ▶II-painiketta.Kun painat painiketta uudelleen, musiikkitiedoston toisto jatkuu.Auto Power Down-toimintoLaite sammuu automaattisesti seuraavissa tilanteissa.- D.IN-/HDMI-/BT-/USB-tila: Jos äänisignaalia ei ole 5 minuuttiin.- AUX -tila:- Jos äänikaapeli (AUX) irrotetaan 5 minuutin ajaksi.- Jos mitään painikkeita ei paineta 8 tunnin kuluessa, kun äänikaapeli (AUX) on liitettynä. (Auto Power Down-toiminto voidaan poistaa käytöstä vain siinä tapauksessa.)- Poista automaattinen virrankatkaisutoiminto käytöstä AUX-tilassa pitämällä ▶II-painiketta painettuna 5 sekuntia. ON-AUTO POWER DOWN /OFF-AUTO POWER DOWN tulee näyttöön.
7	Ylös/Alas/Vasemmalle/Oikealle	Valitse Ylös, Alas, Vasemmalle tai Oikealle painamalla merkittyjä kohtia.Valitse tai aseta toimintoja painamalla painikkeen kohtaa Ylös, Alas, Vasemmalle tai Oikealle.UudelleentoistoVoit käyttää uudelleentoistotoimintoa USB-tilassa painamalla Ylös-painiketta.Musiikkitiedoston ohitusVoit siirtyä seuraavan musiikkitiedoston toistoon painamalla Oikealle-painiketta. Voitsiirtyä edellisen musiikkitiedoston toistoon painamalla Vasemmalle-painiketta.Anynet+ / Auto Power LinkVoit ottaa Anynet+-toiminnon ja Auto Power Link -toiminnon käyttöön tai pois käytöstä.Anynet+-toiminto ja Auto Power Link-toiminto otetaan käyttöön ja poistetaankäytöstä painikkeilla Oikealle ja Vasemmalle.Anynet+ : Jos Soundbar-laite on kytketty Samsung TV:hen HDMI-kaapelilla, voit ohjata Soundbar-laitetta Samsung TV:n kaukosäätimellä. Pitämällä Oikealle-painiketta painettuna 5 sekuntia voit vaihdella Anynet+-asetuksen ON ja OFF välillä.- Auto Power Link : Jos Soundbar-laite on kytketty TV:hen digitaalisella optisella kaapelilla, u-laite voi käynnistyä, kun TV käynnistetään. Pitämällä Vasemmalle-painiketta painettuna 5 sekuntia voit vaihdella Auto Power Link -asetuksen ON ja OFF välillä.- Anynet+-toiminnon ja Auto Power Link -toiminnon oletusasetus on ON.ID SETSuorita ID SET-toiminto pitämällä Ylös-painiketta painettuna 5 sekuntia (kun yhdistetään lisälaitteeseen).
		Äänenvoimakkuuden rajoitustoimintoKoska suuri äänenvoimakkuus voi vahingoittaa kuuloa, toiminto palauttaa äänenvoimakkuuden asetuksen arvoon 20, jos äänenvoimakkuutta nostetaan arvoa 20 suuremmaksi.- Oletusasetus on, että Äänenvoimakkuuden rajoitus-toiminto ei ole käytössä.Määritetty äänenvoimakkuuden asetus pysyy käytössä, vaikka virta katkaistaisiin.- Jos haluat muuttaa asetusta, pidä kaukosäätimen Alas-painiketta painettuna 5 sekuntia. Kun äänenvoimakkuuden rajoitus on poissa käytöstä, etupaneelin näytössä näkyy teksti V FREE, ja kun toiminto on käytössä, näytössä näkyy teksti V LOCK.
8	Äänen asetus	Voit valita vaihtoehdon TREBLE, BASS tai AUDIO SYNC.Voit säätää diskantti- tai bassoäänten voimakkuutta valitsemalla TREBLE tai BASSÄäniasetukset -asetuksissa ja säätämällä sitten äänenvoimakkuutta välillä -6–+6 painikkeilla Ylös/Alas.Voit säätää jokaisen taajuusalueen ääntä pitämällä (Äänen asetus) -painiketta painettuna noin 5 sekuntia. Alueet 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz ovat valittavissa Vasemmalle/Oikealle -painikkeilla, ja jokaista voi säätää välillä -6–+6 Ylös/Alas painikkeilla.Jos videokuva ja ääni TV:n ja Soundbar-laitteen välillä eivät ole tahdistettuja, valitse AUDIO SYNC Ääniasetukset -asetuksissa ja määritä äänen viive välillä 0–300 millisekuntia painikkeilla Ylös/Alas. (Ei käytettävissä USB -tilassa.)AUDIO SYNC on tuettu vain joissakin toiminnoissa.
9	WOOFER
		Voit säätää bassokaiuttimen äänenvoimakkuutta asetukseen -12 tai välillä -6–+6 työntämällä painiketta ylös tai alas. Voit asettaa bassokaiuttimen äänenvoimakkuuden arvoon 0 painamalla painiketta suoraan alaspäin.
10	VOL
		Voit säätää äänenvoimakkuutta painamalla Ylös- tai Alas-painiketta.MykistysVoit mykistää äänen painamalla VOL-painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen.

Soundbar-laitteen äänenvoimakkuuden säätäminen TV:n kaukosäätimellä Jos sinulla on Samsungin TV, voit säätää Soundbar-laitteen äänenvoimakkuutta Samsungin TV:n mukana toimitetulla infrapunakaukosäätimellä.

Määritä ensin TV:n valikossa TV:n ääni toistettavaksi ulkoisista kaiuttimista ja ohjaa sitten Soundbar-laitteen äänenvoimakkuutta Samsungin kaukosäätimellä. Katso lisätietoja TV:n käyttöoppaasta. Tämän toiminnon oletusasetus on, että äänenvoimakkuutta ohjataan Samsungin TV:n kaukosäätimellä. Jos käytettävä TV ei ole Samsungin TV, muuta tämän toiminnon asetuksia noudattamalla seuraavia ohjeita.

1. Sammuta Soundbar-laite.

1. Jos et halua käyttää tätä toimintoa, pidä WOOFER -painiketta toistuvasti ylös työnnettynä 5 sekuntia, kunnes OFF-TV REMOTE näkyy näytössä.

1. Jos haluat ohjata Soundbar-laitetta TV:n kaukosäätimellä, pidä WOOFER-painiketta ylös työnnettynä 5 sekuntia toistuvasti, kunnes ALL-TV REMOTE näkyy näytössä. Valitse sitten ulkoiset kaiuttimet TV:n valikossa.

1. Jos haluat palauttaa Soundbar-laitteen oletustilaan (ohjaus Samsungin TV:n kaukosäätimellä), pidä WOOFER-painiketta ylös työnnettynä 5 sekuntia toistuvasti, kunnes SAMSUNG-TV REMOTE näkyy näytössä.

- Joka kerta, kun työnnät WOOFER-painiketta ylös ja pidät sitä työnnettynä 5 sekuntia, tila vaihtuu seuraavassa järjestyksessä: SAMSUNG-TV REMOTE (oletustila) → OFF-TV REMOTE → ALL-TV REMOTE.

- Tämä toiminto ei ehkä ole käytettävissä kaikilla kaukosäätimillä. - Tätä toimintoa tukevat valmistajat: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa)

Piilotettu painike		Viitesivu
Kaukosäätimen painike Toiminto
WOOFER	TV:n kaukosäätimessäKäytössä / Ei käytössä (Valmiustila)	Sivu 25
(Lähde)	BT-laiteparin muodostus Sivu 22
►II (Toisto/tauko)	Auto Power Down Käytössä /Ei käytössä (AUX -tila)	Sivu 23
	Alusta (Valmiustila) Sivu 30
	BT valmis Sivu 13
Vasemmalle	Auto Power Link ON/OFF	Sivu 23
Oikealle	Anynet+ ON/OFF	Sivu 23
Ylös ID SET Sivu 23
Alas	Äänenvoimakkuuden rajoitusKäytössä / Ei käytössä	Sivu 24
(Äänen asetus)	7 Band EQ Sivu 24
SOUND MODE	DRC ON/OFF (Valmiustila) Sivu 22
	Bluetooth Power Sivu 22

Eri äänitehostetilojen lähtösignaalitiedot

Tehoste		Tulo	Lähtö
			Langaton takakaiutinsarja ei sisälly	Langaton takakaiutinsarja sisältyy
SOUND MODE	STANDARD	2.0 -kan.	2.1 -kan.	4.1 -kan.
		5.1 -kan.	2.1 -kan.	4.1 -kan.
	SURROUND	2.0 -kan.	2.1 -kan.	4.1 -kan.
		5.1 -kan.	2.1 -kan.	4.1 -kan.

- Samsungin langaton takakaiutinsarja on ostettavissa erikseen. Jos haluat ostaa sarjan, ota yhteys jälleenmyyjään, jolta ostit Soundbar-laitteen.

09 SEINÄTELINEEN ASENTAMINEN

Varotoimia asennukseen

• Asenna vain pystysuoralle seinälle.
• Älä asenna liian kuumaan tai kosteaan paikkaan.
• Varmista, että seinä kestää tuotteen painon. Jos ei, vahvista seinää tai valitse toinen asennuspaikka.
• Osta ja käytä kiinnitysruuveja tai ankkureita, jotka on tarkoitettu asennusseinän materiaalia varten (esimerkiksi kipsilevy, tiili tai puu). Jos mahdollista, kiinnitä ruuvit seinän pystypuihin.
• Osta seinäasennusruuveja, jotka sopivat sen seinän tyyppiin ja paksuuteen, johon haluat asentaa Soundbar-laitteen.

- Halkaisija: M5

– Pituus: Suosittelemme vähintään 35 mm:n pituutta.

• Kytke laite ulkoisiin laitteisiin asianmukaisilla kaapeleilla, ennen kuin asennat Soundbar-laitteen seinään.
• Varmista, että laitteen virta on katkaistu ja sen virtajohto irrotettu pistorasiasta, ennen kuin asennat laitteen. Muutoin on olemassa sähköiskun vaara.

Seinäkiinnitysosat

Seinäkiinnittimien (2 kpl)

1. Aseta Seinäkiinnitysopas seinäpintaa vasten.

2. Seinäkiinnitysopas on asetettava vaakasuoraan asentoon.

3. Jos TV on asennettu seinälle, asenna Soundbar-laite vähintään 5 cm:n päähän TV:n alapuolelle.

Vähintään 5 cm

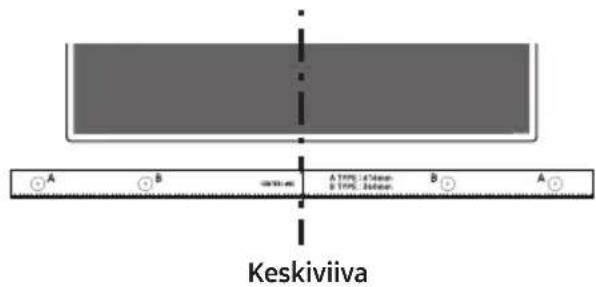

1. Kohdista Seinäkiinnitysoppaan keskiviiva TV:n keskikohtaan (jos asennat Soundbar-laitteen TV:n alapuolelle) ja kiinnitä sitten Seinäkiinnitysopas seinään teipillä.

- Jos et tee asennusta TV:n alapuolelle, aseta Keskiviiva asennusalueen keskikohtaan.

1. Merkitse kiinnitysruuvien paikat työntämällä kuulakärkikynän tai terävän lyijykynän kärki oppaan kummassakin päässä olevan A-TYPE -kuvan keskikohdan läpi ja irrota sitten Seinäkiinnitysopas.

1. Poraa sopivan kokoisella poranterällä seinään reikä kummankin merkinnän kohdalle.

- Jos merkinnät eivät vastaa tappien paikkoja, varmista, että asetat reikiin oikeanlaiset ankkurit tai kiinnitystulpat, ennen kuin asennat kiinnitysruuvit. Jos käytät ankkureita tai kiinnitystulppia, varmista, että poraamasi reiät ovat tarpeeksi suuret käyttämillesi ankkureille tai kiinnitystulpille.

1. Työnnä ruuvi (ei mukana) jokaisen Pidikeruuvi -ruuvin läpi ja kierrä sitten jokainen ruuvi tiukasti kiinni kiinnitysruuvin reikään.

1. Asenna 2 Seinäkiinnitintä oikean suuntaisesti Soundbar-laitteen alaosaan 2:lla Ruuvilla.

• Varmista asentaessasi, että Seinäkiinnittimien ripustinosa on Soundbar-laitteen takana.

Soundbar-laitteen oikea sivu

1. Asenna Soundbar-laite siihen kiinnitettyjen Seinäkiinnittimien avulla ripustamalla Seinäkiinnittimet seinässä oleviin Pidikeruuveihin.

1. Liu'uta Soundbar-laitetta alaspäin alla olevan kuvan mukaan niin, että Seinäkiinnittimet ovat pitävästi Pidikeruuvien varassa.

- Työnnä pidikeruuvit seinäkiinnitinten leveään osaan (alaosaan) ja liu'uta sitten Seinäkiinnittimet alas, niin että Seinäkiinnittimet ovat tukevasti Pidikeruuvien.

10 OHJELMISTON PÄIVITTÄMINEN

Samsung voi tarjota päivityksiä Soundbar- laitteen järjestelmäohjelmistoon tulevaisuudessa.

Jos päivitys tulee tarjolle, voit päivittää laiteohjelmiston kytkemällä Soundbar-laitteen USB-liitäntään USB-laitteen, johon laiteohjelmisto on tallennettu. Lisätietoja päivitystiedostojen lataamisesta on Samsung Electronicsin sivustossa osoitteessa (www.samsung.com → Support). Syötä tai valitse sen jälkeen Soundbar-laitteesi malli, valitse Ohjelmisto ja Sovellukset ja valitse sitten Lataukset. Huomaa, että vaihtoehtojen nimet voivat vaihdella.

Päivitysprosessi

1. Kytke Micro USB – USB -sovitinkaapeli, jonka toisessa päässä on USB 2.0 Micro USB -urosliitin (tyyppi B) ja toisessa USB 2.0 -vakionaarasliitin (tyyppi A), Soundbar-laitteen Micro USB -liitäntään.

- Micro USB – USB -sovitinkaapeli myydään erikseen. Jos haluat ostaa kaapelin, ota yhteys Samsung-huoltokeskukseen tai Samsung-asiakaspalveluun.

1. Lataa laitteen ohjelmisto noudattamalla seuraavia ohjeita: Siirry Samsung-sivustoon (samsung.com) → etsi laitteen mallinimi - valitse asiakastukivaihtoehto (vaihtoehdon nimi voi vaihdella)

2. Tallenna ladattu ohjelmisto USB-muistitikkuun ja pura kansion pakkaus valitsemalla "Pura tänne".

3. Sammuta Soundbar-laite ja liitä ohjelmistopäivityksen sisältävä USB-muistitikku Micro USB-sovitinkaapelin naarasporttiin. Kytke kaapeli Soundbar-laitteen USB-liitäntään.

4. Käynnistä Soundbar-laite. 3 minuutin kuluessa UPDATE -teksti tulee näyttöön ja päivitys alkaa.

5. Kun päivitys on valmis, Soundbar-laite sammuu. Pidä kaukosäätimen ▶II-painiketta painettuna 5 sekuntia. INIT -teksti tulee näyttöön, ja sitten Soundbar-laite sammuu. Päivitys on valmis.

- Tässä laitteessa on DUAL BOOT -toiminto. Jos laiteohjelmistopäivitys epäonnistuu, voit päivittää laiteohjelmiston uudelleen.

Jos UPDATE -tekstiä ei tule näyttöön

1. Sammuta Soundbar-laite, irrota päivitystiedostot sisältävä USB-tallennuslaite Soundbar-laitteen USB-liitännästä ja liitä se sitten takaisin.

2. Irrota Soundbar-laitteen virtajohto, liitä se uudelleen ja käynnistä sitten Soundbar-laite.

- Laiteohjelmiston päivitys ei ehkä toimi oikein, jos USB-tallennuslaitteeseen on tallennettu Soundbar-laitteen tukemia äänitiedostoja.

- Älä katkaise virtaa äläkä irrota USB-laitetta päivitysten ollessa käynnissä. Päälaite sammuu automaattisesti, kun laiteohjelmiston päivitys on valmis.

- Kun päivitys on valmis, Soundbar-laitteen käyttäjän asetus käynnistyy. Suosittelemme kirjoittamaan muistiin omat asetukset, jotta niiden palauttaminen olisi helppoa päivityksen jälkeen. Huomaa, että laiteohjelmiston päivitys nollaa myös bassokaiutinyhteyden. Jos yhteyttä bassokaiuttimeen ei muodosteta uudelleen automaattisesti päivityksen jälkeen, katso sivua 6. Jos ohjelmistopäivitys epäonnistuu, tarkista, ettei USB-muistitikku ole viallinen.

- Mac OS -käyttäjien tulisi käyttää MS-DOS (FAT) -muotoa USB-muotona.

- USB-tallennuslaitteen valmistajan mukaan voi olla, ettei päivittäminen USB-laitteen kautta ole käytettävissä.

11 VIANMÄÄRITYS

Ennen huoltoon hakeutumista, tarkista seuraavat:

Laitteeseen ei tule virtaa.

Onko virtajohto kytketty pistorasiaan?

→Kytke virtapistoke pistorasiaan.

Toiminto ei toimi, kun painiketta painetaan.

Onko ilmassa staattista sähköä?

→Irrota virtapistoke pistorasiasta ja kytke se uudelleen.

Äänessä on katkoja BT-tilassa.

→ Katso Bluetooth-yhteyteen liittyviä kohtia sivuilla 12 ja 18.

Ääntä ei kuulu.

Onko mykistystoiminto käytössä?

→ Poista toiminto käytöstä painamalla VOL -painiketta.

Onko äänenvoimakkuus asetettu minimiin?

→Säädä äänenvoimakkuutta.

Kaukosäädin ei toimi.

Ovatko paristot tyhjät?

→Vaihda tilalle uudet paristot.

Ovatko kaukosäädin ja Soundbar-päälaite liian kaukana toisistaan?

→Siirrä kaukosäädintä lähemmäs Soundbar-päälaitetta.

Bassokaiuttimessa oleva punainen merkkivalo vilkkuu, eikä bassokaiuttimesta kuulu ääntä.

Tämä ongelma saattaa ilmetä, jos bassokaiutin ei ole yhteydessä Soundbar-päälaitteeseen.

→ Yritä yhdistää bassokaiutin uudelleen. (Katso sivua 6.)

Bassokaiutin hurisee ja värisee selvästi.

Yritä säätää bassokaiuttimen värinää.

→ Säädä bassokaiuttimen äänenvoimakkuutta työntämällä kaukosäätimen WOOFER-painiketta ylös- tai alaspäin. (asetukseen -12 tai välille -6–+6)

12 LISENSSILLÄ

DOLBY

AUDIO

Voit lähettää kysymyksesi ja pyyntösi avoimen lähdekielen projekteihin liittyen ottamalla yhteyttä Samsungiin sähköpostitse: ([e-mail]).

14 TÄRKEÄ HUOLTOHUOMAUTUS

• Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä.
• Käsittelykulut voidaan periä, jos
  (a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).
  (b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).
• Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.

15 TEKNISET TIEDOT JA LISÄTIETOJA

Tiedot

Mallin nimi HW-N560
USB 5V/0,5A
Paino 2,9 kg
Mitat (leveys x korkeus x syvyys) 1060,0 x 59,0 x 87.5 mm
Käyttölämpötila +5°C - +35°C
Käyttökosteusprosentti 10% - 75%
VAHVISTINLähtöteho	30W x 6
Tuetut toistomuodot	2-kanavainen LPCM, Dolby AudioTM(Dolby® Digital -tuki), DTS
LANGATTOMAN LAITTEEN LÄHTÖTEHOBT-lähettimen enimmäistehoSRD-lähettimen enimmäisteho	100 mW alueella 2,4 GHz–2,4835 GHz25 mW alueella 5,725 GHz–5,825 GHz

Bassokaiuttimen nimi PS-WN30
Paino 7,0 kg
Mitat (leveys x korkeus x syvyys) 215,0 x 384,5 x 304,0 mm
VAHVISTINLähtöteho 160W

Kokonaisvirrankulutus valmiustilassa (W) 2,9W
BluetoothPortin passivointitapa	Poista Bluetooth Power-toiminto käytöstä pitämällä SOUND MODE-painiketta painettuna yli 5 sekuntia.

HUOMAUTUKSIA

• Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta.
• Paino ja mitat ovat likimääräisiä.

- Samsung Electronics vakuuttaa, että tämä laite on direktiivin 2014/53/EY mukainen.

EU:n vaatimustenmukaisuusvakuutuksen täydellinen teksti on saatavilla seuraavassa Internet-osoitteessa: http://www.samsung.com, valitse Tuki >Hae tukea ja anna mallinimi. Tätä laitetta saa käyttää kaikissa EU-maissa.

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän.

Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista säännösvelvoitteista, kuten REACH, WEEE ja akut on osoitteessa

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

SIKKERHETSINFORMASJON

SIKERHETSFORANSTALTNINGER

FOR Å REDUSERE FAREN FOR ELEKTRISK ST∅T, TA IKKE AV BAKDEKSLET.

INNVENDIGE DELER KAN IKKE REPARERES AV BRUKEREN. OVERLAT ALL SERVICE TIL KVALIFISERT PERSONELL.
