KÄYTTÖOHJE CDX-S22S SONY

Lue esittelytilan (DEMO) peruuttamiseksi lisätietoja sivulta 7.

Onnittelut tämän Sonyn cd-soittimen hankinnasta! Siinä on seuraavat toiminnot.

- Cd:n toisto

Voit toistaa levyjä: cd-da (myös cd-tekstejä*), cd-r/rw (myös monitallennuksia sisältäviä mp3-tiedostoja (s. 9)) ja atrac-cd- (atrac3- ja atrac3plus -formaatteja (s. 10)).

Levytyypit Levyn merkintä
CD-DA
MP3ATRAC CD

• Radiovastaanotto

- Voit tallentaa aina 6 asemaa aaltoaluetta kohti (FM1, FM2, FM3, AM1 ja AM2).

- BTM -toiminto (Voimakkaimpien asemien tallennus): Laite valitsee voimakkainta lähetettä lähettävät asemat ja tallentaa ne muistiin.

- Äänensäädöt

EQ3 : Voit valita taajuuskäyrän 7 eri musiikkityypille.

* CD-TEXT-levy on cd-da-levy, jossa on tietoja levystä, esittäjästä ja raidan nimistä.

Asennusta ja liitäntöjä koskevat tiedot ovat oheistetuissa Asennus- ja liitäntäohjeissa.

Varoitus, joka koskee autoja, joiden virtalukosta puuttuu ACC-asento

Kun olet katkaissut virran autosta virta- avaimella, paina ja pidä painettuna laitteen OFF -painiketta, kunnes näytöstä sammuu valo.

Muussa tapauksessa virta ei kytkeydy päältä laitteesta, mikä kuluttaa virtaa akusta.

Tämä tarra sijaitsee laitteen pohjassa.

SonicStage ja sen logo ovat Sony Corporationin tavaramerkkejä.

ATRAC, ATRAC3, ATRAC3plus ja niiden logot ovat Sony Corporationin tavaramerkkejä.

Käytön aloittaminen

Alkuasetusten palauttaminen....4

Kellonajan asettaminen .... 4

Etupaneelin irrottaminen 4

Etupaneelin kiinnittäminen .... 4

Säädinten sijainti ja perustoiminnot

Päälaite 5

CD

Näyttöyksiköt 6

Jatkuva toisto ja satunnaissoitto ....6

Radio

Radioasemien tallentaminen pikavalintoihin ja kuuntelu....6

Automaattinen tallennus — BTM ..... 6

Radioasemien manuaalinen tallennus ..... 6

Muistiin tallennettujen asemien vastaanotto 6

Asemien automaattinen esiviritys ..... 6

Muut toiminnot

Ääniasetusten muuttaminen 7

Äänenlaadun säätäminen — BAL/FAD/SUB 7

Taajuuskorjaimen käyrän räätälöinti — EQ3 7

Asetusyksikköjen asettaminen — SET.....7

Lisälaitteiden käyttö 8

Kauko-ohjainkortti: RM -X114 ..... 8

Lisätietoja

Yleisiä käyttöohjeita....9

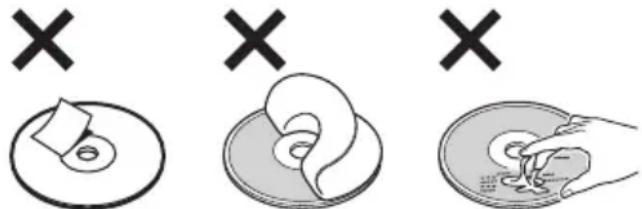

Levyjä koskevia huomautuksia ..... 9

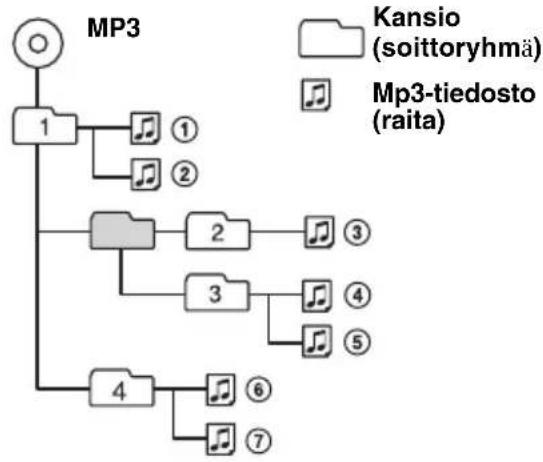

Mp3-tiedostoista 9

Atrac-cd:stä 10

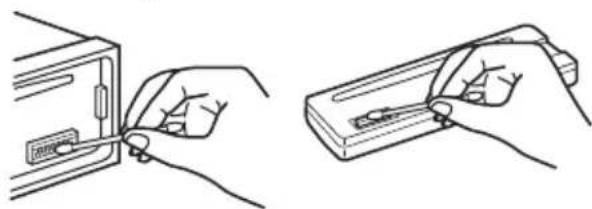

Huolto ja kunnossapito 10

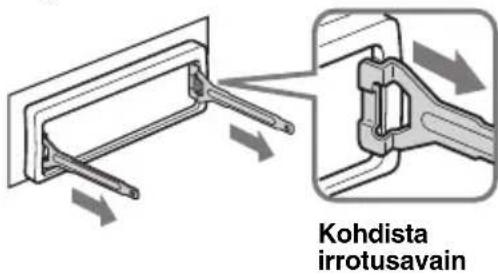

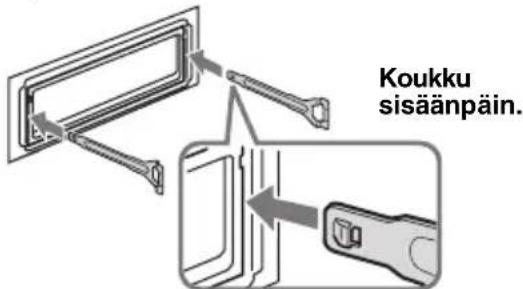

Laitteen irrottaminen.... 11

Tekniset tiedot.... 11

Vianetsintä 12

Vikanäytöt /Tiedotteet ..... 13

Käytön aloittaminen

Alkuasetusten palauttaminen

Ennen laitteen ensimmäistä käyttökertaa tai sen jälkeen kun autonakku on vaihdettu tai liitäntöjä on muutettu, laite on palautettava alkuasetuksiin. Irrota etupaneeli ja paina RESET-painiketta jollakin terävällä esineellä, kuten kuulakärkikynällä.

RESET-painikkeen painaminen nollaa kellonajan asetuksen ja joitakin muita muistiin tallennettuja asetuksia.

Kellonajan asettaminen

Kellossa on 12 tunnin digitaalinen näyttö.

1 Paina ja pidä painettuna SEL -painiketta.

Asetusnäyttö tulee esiin.

2 Paina SEL -painiketta niin monta kertaa kuin tarvitaan, että "CLOCK-ADJ" ilmestyy näyttöön.

3 Paina DSPL -painiketta.

Tuntilukemat alkavat vilkkua.

4 Aseta tunti- ja minuuttilukemat painamalla äänvoimakkuuden +/- -säädintä.

Digitaalisen ilmaisimen siirtämiseksi paina (DSPL)-painiketta.

5 Paina SEL -painiketta.

Asetus on nyt valmis ja kello lähtee käyntiin.

Paina kellon esiin saamiseksi DSPL -painiketta. Paina DSPL -painiketta uudelleen edelliseen näyttöön palaamiseksi.

Kauko-ohjainkorttia käyttäen

Aseta kohdassa 4 tunti- ja minuuttilukemat painikkeella ↑ tai ↓.

Voit irrottaa etupaneelin tästä laitteesta laitteen varastamisen estämiseksi.

Varoittava piippaus

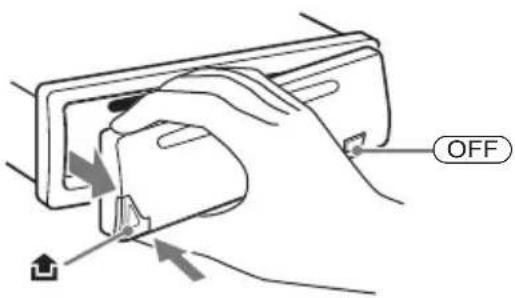

Katkaistessasi virran virta-avaimella irrottamatta ensin etupaneelia, varoittava hälytyspiippaus tulee kuuluviin muutamaksi sekunniksi. Hälytysääni kuuluu ainoastaan silloin kun laitteiston sisäänrakennettua vahvistinta käytetään.

1 Paina OFF -painiketta.

Laitteesta katkaistaan virta.

2 Paina kohtaa ja vedä etupaneelia sen jälkeen itseäsi kohti.

Huomautuksia

• Älä pudota etupaneelia tai paina liikaa sitä ja sen näyttöä.
• Älä altista etupaneelia kuumuudelle/suurille lämpötiloille tai kosteudelle. Älä jätä sitä pysäköityyn autoon ja erityisesti sen kojelaudalle tai hattuhyllylle.

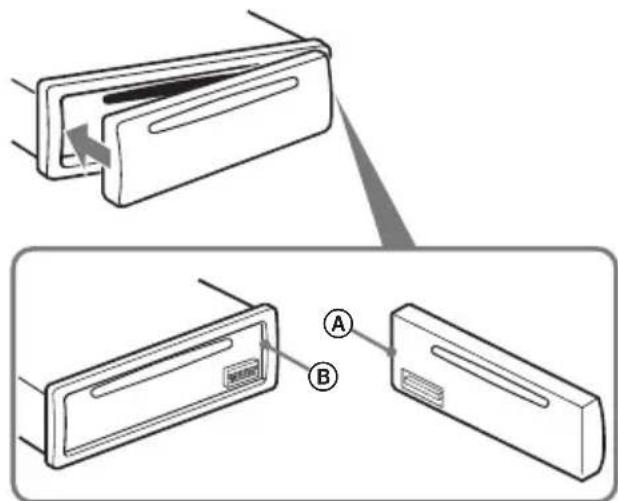

Etupaneelin kiinnittäminen

Kiinnitä etupaneelin osa Ⓐ laitteen osaan Ⓑ kuvituksen mukaisesti, ja paina sen vasenta reunaa paikalleen, kunnes se napsahtaa kiinni.

Älä aseta mitään esineitä etupaneelin sisäpinnalle.

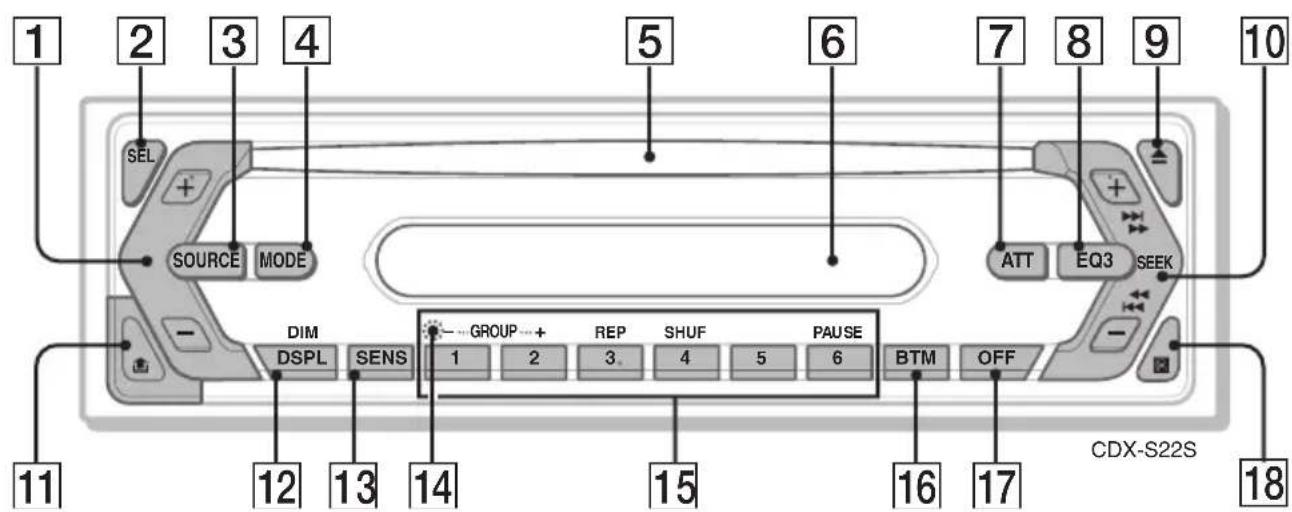

Päälaite

Lue yksityiskohtaisempia tietoja nimien jälkeisiltä sivuilta.

1 Äänenvoimakkuuden +/- -säätöpainike

Äänenvoimakkuuden säätämiseksi.

② SEL-painike (valinta) 4, 7

Yksiköiden valitseminen.

3 SOURCE-painike

Virran päällekytkeminen/äänilähteen vaihtaminen (radio/cd)

4 MODE-painike 6

Radion aaltoalueen (FM/AM) valinta

5 Levyaukko

Aseta levy levyaukkoon (etikettipuoli ylöspäin), ja toisto käynnistyy.

6 Näyttö

7 ATT-painike (äänenvaimennus)

Äänenvoimakkuuden vaimentamiseksi. Paina painiketta uudelleen vaimennuksen peruuttamiseksi.

8 EQ3-painike (taajuuskorjain) 7

Taajuuskorjauksen tyypin (XPLOD, VOCAL, CLUB, JAZZ, NEW AGE, ROCK, CUSTOM ja OFF) valinta.

9△-(poisto)painike

Levyn ulos ottamiseksi.

10 SEEK +/- -painike

CD:

Raitojen ohittamiseksi (paina); useamman raidan ohittamiseksi (paina, ja paina uudelleen noin sekunnin kuluttua sekä pidä painettuna); pikasiirto eteen/taaksepäin raidalla (paina ja pidä painettuna).

Radio:

Radioasemien virittämiseksi automaattisesti (paina); radioaseman virittämiseksi manuaalisesti (paina ja pidä painettuna).

11 -painike (etupaneelin irrotus) 4

12 DSPL (näyttö)/DIM (himmennys) -painike 4, 6

Näytettävän yksikön vaihtamiseksi (paina); kirkkaustason muuttamiseksi (paina ja pidä painettuna).

13 SENS-painike

Heikosti kuuluvan radiovastaanoton parantamiseksi: LOCAL/MONO

14 RESET-painike (sijaitsee etupaneelin takana) 4

15 Numeropainikkeet

CD:

①/②: GROUP* -/+

Soittoryhmien ohittamiseksi (paina); useamman soittoryhmän ohittamiseksi kerrallaan (paina ja pidä painettuna).

③: REP 6
④: SHUF 6
⑥: PAUSE

Toiston tauottamiseksi. Tauon peruuttamiseksi paina painiketta uudelleen.

Radio:

Radioasemien vastaanottamiseksi (paina); radioasemien tallentamiseksi (paina ja pidä painettuna).

16 BTM-painike 6

BTM-toiminnon käynnistämiseksi (paina ja pidä painettuna).

17 OFF-painike

Virran päällekytkemiseksi/äänilähteen toiminnan pysäyttämiseksi.

18 Kauko-ohjainkortin anturi 8

* Mp3/atrac-cd:tä toistettaessa.

Näyttöyksiköt

AToistolaite
B Raidan numero/kulunut toistoaika, levyn/esittäjän nimi, soittoryhmän numero*1, soittoryhmän nimi, raidan nimi, tekstitiedot*2, kello

*1 Soittoryhmän numero näytetään ainoastaan silloin kun soittoryhmä vaihtuu.
*2 Mp3-levyä toistettaessa ID3-tagi tulee esiin, ja atrac-cd:tä toistettaessa SonicStage tms. ohjelmistolla kirjoitetut tekstitiedot tulevat esiin.

Näyttöyksikön Ⓑ vaihtamiseksi paina (DSPL) -painiketta; näyttöyksiköiden Ⓑ vierittämiseksi aseta asetukseksi "A.SCRL-ON" (s. 7).

Vihje

Näytettävät näyttöyksiköt riippuvat levytyypistä ja tallennusformaatista. Yksityiskohtaisia tietoja mp3:sta on s. 9; Atrac-cd:stä: s. 10.

Jatkuva toisto ja saturnnaissoitto

1 Paina toiston aikana ③ (REP)- tai ④ (SHUF) -painiketta niin monta kertaa kuin tarvitaan, että haluttu asetus tulee esiin.

Valitse Toistaaksesi

REP-TRACK raitaa jatkuvalla toistolla.
REP-GP*	soittoryhmää jatkuvalla toistolla.
SHUF-GP*	soittoryhmää satunnaissoitolla.
SHUF-DISC levyn raitoja arvotussa järjestyksessä.

* Mp3/atrac-cd:tä toistettaessa.

Valitse normaaliin toistoon palaamiseksi "REP-OFF" tai "SHUF-OFF".

Radio

Radioasemien tallentaminen pikavalintoihin ja kuuntelu

Muistutus

Virittäessäsi asemia autoa ajaessasi käytä voimakkaimpien asemien viritystoimintoa (BTM) onnettomuuksien välttämiseksi.

Automaattinen tallennus — BTM

1 Paina SOURCE -painiketta niin monta kertaa kuin tarvitaan, että näytölle ilmestyy "TUNER".

Paina aaltoalueen vaihtamiseksi MODE -painiketta niin monta kertaa kuin tarvitaan. Voit valita aaltoalueen seuraavista: FM1, FM2, FM3, AM1 tai AM2.

2 Paina ja pidä painettuna BTM -painiketta, kunnes "BTM" alkaa vilkkua näytöllä.

Laite tallentaa muistiin asemat niiden taajuuslukemien mukaisessa järjestyksessä. Piippaus vahvistaa asetuksen tallennuksen muistiin.

Radioasemien manuaalinen tallennus

1 Kun olet virittänyt kohdalleen radioaseman, jonka haluat tallentaa pikavalintapaikalle, paina ja pidä painettuna jotakin numeropainiketta (①–⑥), kunnes näytölle ilmestyy "MEM".

Numeropainikkeen ilmaisin ilmestyy näytölle.

Huomautus

Jos yrität tallentaa uutta asemaa pikavalintapaikalle, jolle on jo tallennettu asema, vanha asema häviää, ja uusi tulée voimaan.

Muistiin tallennettujen asemien vastaanotto

1 Valitse aaltoalue ja paina sen jälkeen jotakin numeropainikkeista (①–⑥).

Kauko-ohjainkorttia käyttäen

Paina pikavalinta-asemien valitsemiseksi↑ tai ↓ -painiketta.

Asemien automaattinen esiviritys

1 Valitse aaltoalue ja paina sen jälkeen SEEK +/- -painiketta aseman hakemiseksi.

Haku keskeytyy laitteen löytäessä aseman. Jatka hakua, kunnes haluttu asema on löytynyt.

Vihje

Jos tunnet haettavan radioaseman taajuuden, paina ja pidä sisäänpainettuna (SEEK) +/- -painike paikantaaksesi kohdalleen suunnilleen oikean taajuuden, ja paina sen jälkeen (SEEK) +/- -painiketta niin monta kertaa kuin tarvitaan halutun taajuuden hienosäätämiseksi kohdalleen (manuaalinen viritys).

Muut toiminnot

Ääniasetusten muuttaminen

Äänenlaadun säätäminen — BAL/FAD/SUB

Voit säätää vasen/oikea- sekä etu/takatasapainoa sekä subwooferin voimakkuutta.

1 Paina SEL -painiketta niin monta kertaa kuin tarvitaan, että "BAL", "FAD" tai "SUB" ilmestyy näyttöön.

Yksikkö vaihtuu seuraavalla tavalla:

LOW*1 → MID*1 → HI*1 → BAL (vasen/oikea) → FAD (etu/taka) → SUB (subwooferin voimakkuus)*2

*1 EQ3-toiminnon ollessa aktivoitu (s. 7).
*2 Audiotoistoasetuksen ollessa "SUB" (s. 7). "ATT" näkyy näytöllä pienimmällä voimakkuudella, ja voimakkuutta voidaan lisätä 20-portaisella asteikolla.

2 Säädä valittu yksikkö painamalla äänenvoimakkuuden +/- -säädintä niin monta kertaa kuin tarvitaan.

Asetus on suoritettu valmiiksi 3 sekunnin kuluttua ja näyttö palaa normaaliin toisto/vastaanottotilaan.

Kauko-ohjainkorttia käyttäen

Paina valitun yksikön säätämiseksi kohdassa 2 jotakin painikkeista ←, ↑, → ja ↓.

Taajuuskorjaimen käyrän räätälöinti — EQ3

EQ3:n "CUSTOM"-asetusta käyttämällä voi tehdä omat taajuuskorjausasetuksesi.

1 Valitse ohjelmalähde ja paina sen jälkeen EQ3 -painiketta niin monta kertaa kuin tarvitaan kohdan "CUSTOM" valitsemiseksi.
2 Paina SEL -painiketta niin monta kertaa kuin tarvitaan, että "LOW", "MID" tai "HI" ilmestyy näyttöön.

3 Säädä valittu yksikkö painamalla äänenvoimakkuuden +/- -säädintä niin monta kertaa kuin tarvitaan.

Aänenvoimakkuutta voi säätää 1 dB:n askelin välillä -10 - +10 dB.

LOW

+

6d8

EQ3

Toista kohdat 2 ja 3 taajuuskäyrän säätämiseksi.

Tehtaalla asetetun taajuuskäyrän palauttamiseksi paina ja pidä painettuna SEL -painiketta ennen kuin asetus on suoritettu valmiiksi.

Asetus on suoritettu valmiiksi 3 sekunnin kuluttua ja näyttö palaa normaaliin toisto/vastaanottotilaan.

Vihje

Myös muut taajuuskorjaustyypit ovat säädettävissä.

Kauko-ohjainkorttia käyttäen

Paina valitun yksikön säätämiseksi kohdassa 3 jotakin painikkeista ←, ↑, → ja ↓.

Asetusyksikköjen asettaminen — SET

1 Paina ja pidä painettuna SEL -painiketta.
Åsetusnäyttö tulee esiin.

2 Paina SEL -painiketta niin monta kertaa kuin tarvitaan, että haluamasi yksikkö ilmestyy näytölle.

3 Valitse äänenvoimakkuuden +/- -säätimellä haluamasi asetus (esimerkiksi "ON" tai "OFF").

4 Paina ja pidä painettuna SEL -painiketta.

Åsetus on nyt suoritettu valmiiksi, ja näyttö palaa normaaliin toisto/vastaanottotilaan.

Huomautus

Näytöllä näytettävät yksiköt riippuvat äänilähteestä ja asetuksista.

Kauko-ohjainkorttia käyttäen

Valitse asetus kohdassa 3 painikkeilla ← ja →.

Seuraavien yksikköjen asetuksia voidaan vaihtaa (lue lisätietoja ilmoitetuilta sivuilta): "●" merkitsee tehdasasetusta.

CLOCK-ADJ (Kellonajan asetus) (s. 4)

BEEP

Asetuksen asettaminen joko asetukseksi "BEEP-ON" (●) tai "BEEP-OFF".

SUB/REAR\*1

Audiotoistotavan vaihtamiseksi.

- "SUB" (●): subwooferin käyttämiseksi toistossa.

- "REAR": toistoäänien siirtämiseksi tehovahvistimen kautta toistettaviksi.

DIM (Himmennin)

Näytön kirkkauden säätämiseksi.

- "DIM-ON": Näytön himmentämiseksi.

- "DIM-OFF" (●): Himmennyksen passivoimiseksi

DEMO\*1 (Esittely)

Asetuksen asettaminen asetukseksi "DEMO-ON" (●) tai "DEMO-OFF".

A.SCRL (Automaattinen vieritys)

Pitkien näyttöyksiköiden vierittämiseksi automaattisesti soittoryhmän/raidan nimeä vaihdettaessa.

- "A.SCRL-ON": Vierityksen suorittamiseksi. - "A.SCRL-OFF" (●): Vierityksen estämiseksi.

LPF\*2 (Alipäästösuodin)

Subwooferin rajataajuuden asettamiseksi johonkin seuraavista: "78Hz", "125Hz" tai "OFF" (●).

*1 Laitteen ollessa päältä.

*2 Audiotoistoasetuksen ollessa "SUB".

Lisälaitteiden käyttö

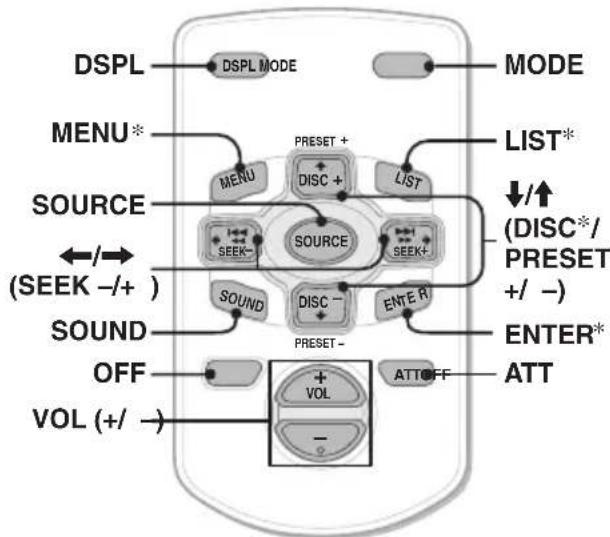

Kauko-ohjainkortti: RM -X114

Säädinten sijainti

Tämän laitteen ja kauko-ohjainkortin samannimiset painikkeet tuottavat saman toiminnon.

Kauko-ohjainkortissa on myös seuraavat laitteen painikkeista/toiminnoista poikkeavat painikkeet.

• ←/→ (SEEK -/+)-painikkeet

Radion tai cd-soittimen käyttämiseksi, sama kuin laitteen (SEEK) +/-. (Yksityiskohtaisia tietoja muista toiminnoista on kunkin sivun kappaleessa "Kauko-ohjainkortilla".)

- SÕUND-painike

Sama kuin laitteen SEL -painike.

• ↑/↓ (DISC*/PRESET +/-) -painikkeet

Cd:n käyttö, sama kuin laitteen ①/② -/+ -painike. (Yksityiskohtaisia tietoja muista toiminnoista on kunkin sivun kappaleessa "Kauko-ohjainkortilla".)

* Ei käytössä tässä laitteessa

Huomautus

Jos laite on kytketty päältä ja näyttö sammuu, laitetta ei voi käyttää kauko-ohjainkortilla, ellei laitteen SOURCE -painiketta paineta tai ellei levyä aseteta laitteeseen sen aktivoimiseksi.

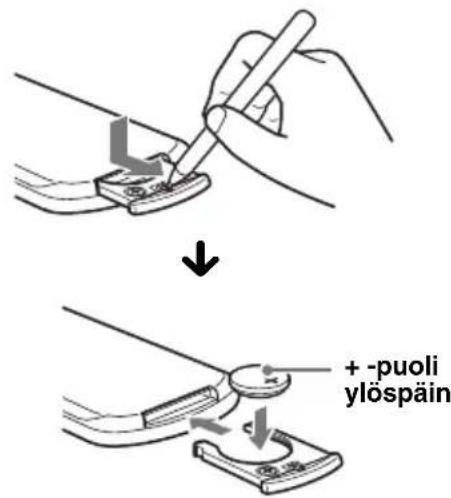

Litiumpariston vaihto

Normaalikäytössä paristo kestää noin vuoden. (Sen käyttöaika lyhenee entisestään käyttöolosuhteista riippuen.)

Pariston varauksen heikentyessä kaukosäätimen toiminta-alue supistuu. Vaihda paristo uuteen CR2025-litiumparistoon. Minkä tahansa muun pariston käyttö merkitsee räjähdysvaaraa.

Litiumparistoa koskevia huomautuksia

• Pidä litiumparisto lasten ulottumattomissa. Jos joku sattuisi nielaisemaan sen, ota välittömästi yhteys lääkäriin.
• Pyyhi paristo puhtaaksi kuivalla liinalla hyvien kosketuspintojen varmistamiseksi.
• Tarkista paristoa paristotilaan asettaessasi, että sen navat tulevat oikein päin.
• Älä tartu paristoon metallipinseteillä. Seurauksena voi olla oikosulku.

VAROITUS

Paristo saattaa räjähtää sitä väärin käsiteltäessä.

Älä lataa tai pura paristoa tai heitä sitä tuleen.

Lisätietoja

Yleisiä käyttöohjeita

• Jos autosi on ollut pysäköitynä suorassa auringonpaisteessa, odota laitteen jäähtymistä ennen seuraavaa käyttöä.
• Moottoriantenni ojentautuu ulos automaattisesti laitteen ollessa käytössä.

Kosteuden tiivistyminen

Cd-soittimen lukupäihin ja näyttöön voi tiivistyä sateisella ilmalla tai hyvin kosteassa ilmastossa kosteutta. Jos näin käy, laite ei toimi kunnolla. Ota tällöin levy ulos ja anna laitteen "kuivua" noin tunnin ajan kosteuden haihduttamiseksi.

Korkean äänenlaadun säilyttämiseksi

Vältä roiskuttamasta mehua tai muita virvoitusjuomia laitteeseen tai levyihin.

Levyjä koskevia huomautuksia

• Älä koske levyn pintaa, jotta levy pysyisi puhtaana. Käsittele levyjä reunasta kiinni pitäen.
• Säilytä levyjä koteloissaan tai levymakasiineissa silloin kun niitä ei käytetä.
• Älä altista levyjä kuumuudelle/korkeille lämpötiloille. Vältä niiden jättämistä autoon ja erityisesti sen kojelaudalle tai hattuhyllylle.
• Alä kiinnitä levyihin tarroja tai käytä tahmeaa mustetta/liimanjäänteitä sisältäviä levyjä. Tällaiset levyt saattavat käytettäessä lakata pyörimästä ja aiheuttaa toimintavian tai tuhoutua.

- Älä käytä levyjä, joihin on kiinnitetty nimi- tai muita tarroja. Tällaisten levyjen käytöstä voi seurata seuraavia vikoja:

– Levyn poistaminen ei onnistu (mikä johtuu etiketin tai tarran laidan irtoamisesta, mikä taas jumiuttaa poistomekanismin).
– Audiodatan lukemisen epäonnistuminen (esim. toistossa esiintyvät hyppäykset tai toiston epäonnistuminen kokonaan), mikä johtuu etiketin tai tarran kutistumisesta lämmön johdosta, jolloin seurauksena voi olla levyn vääntyminen.

• Et voi toistaa tällä laitteella epäsäännöllisen muotoisia levyjä (kuten sydämen- tai tähdenmuotoisia levyjä), koska ne saattavat aiheuttaa soittimeen toimintavian. Älä käytä tällaisia levyjä.
• Tällä soittimella ei voi toistaa 8 cm:n cd-levyjä.

- Ennen levyn soiton aloittamista pyyhi se kuluttajakäyttöön myytävällä puhdistusliinalla. Pyyhi jokainen levy sen keskikohdasta laidoille edeten. Älä käytä liuottimia, kuten puhdistusbensiiniä, tinneriä tai kuluttajakäyttöön myytäviä puhdistussarjoja tai vinyylilevyjen puhdistukseen kantistaattisia spraytä.

Cd-r(w)-levyjä koskevia huomautuksia

• Joitakin cd-r(w)-levyjä (riippuen niiden tallentamiseen käytetystä laitteistosta tai levyn tilasta) ei voi toistaa tällä laitteella.
• Et voi toistaa viimeistelemättömiä cd-r(w)-levyjä.

Kopiosuojatekniikalla koodatut musiikkilevyt

Tämä tuote on suunniteltu toistamaan Compact Disc (CD) -standardin mukaisia levyjä. Jotkin levy-yhtiöt markkinoivat parhaillaan erilaisia kopiosuojalla varustettuja levyjä. Pidä mielessä, että näiden levyjen joukossa on joitakin cd-standardin kanssa yhteensopimattomia cd-levyjä, joita ei välttämättä voi soittaa tällä laitteella.

Huomautus: DualDiscs

DualDisc on kaksipuolinen levytuote, jossa levyn toiselle puolelle on tallennettu dvd-materiaali ja toiselle audiomateriaali. Koska audiomateriaali ei kuitenkaan ole yhteensopiva Compact Disc (CD) - standardin kanssa, äänentoiston onnistumista tällä laitteella ei voida taata.

Mp3-tiedostoista

Mp3, joka on lyhenne sanoista MPEG-1 Audio Layer-3, on musiikkitiedostojen standardipakkausformaatti. Se pakkaa audio-cd:n datan noin 1/10:aan sen alkuperäisestä koosta.

• Tämä laite on yhteensopiva ISO 9660 level 1/level 2 -formaatin, Joliet/Romeo-laajennusformaattien, Multi Session -monitallennusformaatin kanssa.
• Maksimimäärä:
  – kansioita (soittoryhmiä): 150 (mukaan lukien juurikansiot ja tyhjät kansiot).
  – Mp3-tiedostoja (raitoja) ja kansioita levyllä: 300 (jos kansio/tiedostonimessä on paljon kirjainmerkkejä, tämä luku voi olla pienempi kuin 300).
  – kansion/tiedoston näytettävä kirjainmerkkien määrä on 32 (Joliet) tai 64 (Romeo).
• ID3-tagin versioita 1.0, 1.1, 2.2, 2.3 ja 2.4 sovelletaan vain mp3-raitoihin. ID-tagi on 15/30 kirjainmerkkiä pitkä (1.0 ja 1.1), tai 63/126 kirjainmerkkiä pitkä (2.2, 2.3 ja 2.4).

jatkuu seuraavalla sivulla →

Mp3-tiedostojen toistojärjestys
    note right of MP3: Kansio (soittoryhmä)
    note right of MP3: Mp3-tiedosto (raita)

Huomautuksia

• Viimeistele levy ennen sen käyttöä laitteessa.
• Nimiä mp3-tiedostoille antaessasi muista lisätä tiedoston nimeen tiedostotarkenne ".mp3".
• Toistaessasi suurella bittinopeudella, kuten 320 kbps, tallennettua mp3-raitaa, ääneen voi tulla katkoksia.
• VBR-ominaisuudella (vaihtuva bittinopeus) varustettua mp3-raitaa toistaessasi tai sitä eteen/taaksepäin suurella nopeudella toistaessasi ei kuluneen toistoajan näyttö ole tarkasti oikea.
• Jos levy on tallennettu monitallennustoiminnolla (Multi Session), ainoastaan istunnon ensimmäisen formaatin mukainen ensimmäinen raita tunnistetaan ja toistetaan (muut formaatit ohitetaan). Ensisijaiset formaatit ovat cd-da, atrac-cd ja mp3.
• Jos ensimmäinen raita on cd-da-raita, vain ensimmäisen istunnon cd-da-raidat toistetaan.
  – Ellei ensimmäinen raita ole cd-da-raita, atrac-cd tai mp3-istunto toistetaan. Ellei levyllä ole näiden formaattien mukaista dataa, näytölle ilmestyy ilmaisin "NO MUSIC".

Atrac-cd:stä

Atrac3plus-formaatti

ATRAC3, joka on lyhenne sanoista Adaptive Transform Acoustic Coding3, on äänenpakkaustekniikka. Se pakkaa audio-cd:n datan noin 1/10:aan sen alkuperäisestä koosta. Atrac3plus, atrac3:n laajennus, pakkaa audio-cd:n datan noin 1/20:aan sen alkuperäisestä koosta. Tässä laitteessa voi käyttää sekä atrac3- että atrac3plus-formaattia.

ATRAC CD

Atrac-cd on tallennettu audio-cd-data-levy, joka on pakattu joko atrac3- tai atrac3plus-formaattiin luvallisella ohjelmistolla, kuten SonicStage 2.0 tai uudemmalla tai SonicStage Simple Burner - ohjelmistolla.

• Maksimimäärä:
• kansioita (soittoryhmiä): 255
• tiedostoja (raitoja): 999
• Kansion/tiedostonimen kirjainmerkit ja SonicStage-ohjelmistolla kirjoitetut tekstitiedot näytetään näytöllä.

Lisätietoja atrac-cd:stä on SonicStage-tai SonicStage Simple Burner -ohjelmistojen ohjekirjoissa.

Huomautus

Luo atrac-cd luvallisella ohjelmistolla, kuten SonicStage 2.0 tai uudemmalla, tai SonicStage Simple Burner 1.0- tai 1.1-ohjelmistoilla.

Jos laitteen käytöstä on jotakin kysyttävää tai siinä ilmaantuu ongelmia, joita ei ratkaistuksi tämän käsikirjan avulla, ota yhteys lähimpään Sonya myyvään liikkeeseen.

Huolto ja kunnossapito

Sulakkeen vaihto

Sulaketta vaihdettaessa pitää sulakkeen olla ampeeriluvultaan sama kuin alkuperäinen. Jos sulake palaa, tarkista ensin virtaliitäntä ja vaihda sitten sulake. Jos sulake palaa uudestaan vaihdon jälkeen, voi vika olla itse laitteessa. Ota tällöin yhteys lähimpään Sonya myyvään liikkeeseen.

Liitinten puhdistaminen

Laite ei välttämättä toimi kunnolla, elleivät sen eikä sen etupaneelin väliset liittimet ole puhtaat. Irrota tämän estämiseksi etupaneeli (s. 4) sekä puhdista sen liittimet alkoholiin kostutetulla puuvillarievulla. Älä käytä ylen määrin voimaa. Liittimet voivat tällöin vahingoittua.

• Sammuta turvallisuussyistä auton moottori ennen liittimien puhdistusta ja ota avain virtalukosta.
• Älä koskaan koske liittimiin paljain sormin tai millään metalliesineellä.

Laitteen irrottaminen

1 Poista suojakehys.

①Irrota etupaneeli (s. 4).
② Aseta irrotusavaimet paikalleen yhdessä suojaraamin kanssa.

③ Vedä irrotusavaimet ulos suojaraamin irrottamiseksi.

① Aseta molemmat irrotusavaimet samanaikaisesti paikalleen, kunnes ne napsahtavat kiinni.

② Vedä irrotusavaimista laitteen irrottamiseksi.

③ Vedä laite ulos asennuskehyksestä.

Häiriöetäisyys: 120 dB

Taajuusvaste : 10 - 20 000 Hz

Huojunta ja värinä: Alle mitattavan tason.

Viritin

FM

Antenniliitäntä: Ulkoisen antennin liitäntä

Välitaajuuskaista: 10,7 MHz/450 kHz

Herkkyys: 9 dBf

Valintatarkkuus: 75 dB taajuudella 400 kHz

Häiriöetäisyys: 67 dB (stereo), 69 dB (mono)

Harmoninen särö taajuudella 1 kHz: 0,5 % (stereo), 0,3 % (mono)

Kanavaero: 35 dB taajuudella 1 kHz

Taajuusvaste: 30–15 000 Hz

AM

Virityvalue: 531–1 602 kHz

Antenniliitäntä: Ulkoisen antennin liitäntä

Välitaajuuskaista: 10,7 MHz/450 kHz

Herkkyys: 30 μV

Tehovahvistin

Lähtöliitännät: Kaiutinliitännät (sure seal -liittimet)

Kaiutinten impedanssi: 4–8 ohmia

Maksimiteho: 45 W × 4 (4 ohmiin)

Yleistä

Lähtöliitännät:

Audiolähtöliitännät (subwoofer/taka keskenään vaihdettavissa)

Moottoriantennin relerasian liitäntä

Tehovahvistimen ohjausliitäntä

Tuloliitännät:

Antennin tuloliitäntä

Äänensävysäätimet:

Matalat äänet: ±10 dB taajuudella 60 Hz (XPLOD)

Keskialue: ±10 dB taajuudella 1 kHz (XPLOD)

Korkeat äänet: ±10 dB taajuudella 10 kHz (XPLOD)

Käyttöjännite: 12 V:n tasavirta, autonakku (miinusmaa)

Mitat: Noin 178 × 50 × 178 mm (l/k/s)

Asennusmitat: Noin 182 × 53 × 161 mm (l/k/s)

Paino: Noin 1,2 kg

Toimitettu lisätarvike

Liitäntä- ja asennusosat (1 sarja)

Valinnainen lisävaruste

Kauko-ohjainkortti: RM-X114

Kaikissa radioliikkeissä ei ole edellä lueteltuja lisätarvikkeita. Kysy radioliikkeestä yksityiskohtaisia tietoja.

jatkuu seuraavalla sivulla →

Yhdysvaltalaiset ja muut patentit lisensioitu Dolby Laboratoriesilta.

MPEG Layer-3 äänenkoodaustekniikkaan ja p atentteihin on saatu lisenssi Fraunhofer IIS:ltä jaThomsonilta.

Ulkonäköä ja teknisiä yksityiskohtia voidaan muuttaa ilman ennakkoilmoitusta.

• Tiettyjen osien juottamiseen on käytetty lyijytöntä juotosmetallia. (enemmän kuin 80 %)
• Halogenoituja liekinestoaineita ei ole käytetty tietyissä painetuissa langoituslevyissä.
• Halogenoituja liekinestoaineita ei ole käytetty koteloissa.
• VOC (haihtuva orgaaninen yhdiste) -vapaata kasvisöljypohjaista mustetta on käytetty pakkausteksteihin.
• Pakkauspehmusteissa ei ole käytetty polystyreenivaahtomuovia.

Vianetsintä

Seuraava viantarkistusluettelo auttaa sinua selvittämään käytön yhteydessä mahdollisesti ilmenevät ongelmat.

Tarkista ennen seuraavan tarkistuslistan läpikäymistä liitännät ja käyttömenettelyt.

Yleistä

Laitteeseen ei tule virtaa.

• Tarkista liitäntä. Jos kaikki on kohdallaan, tarkista sulake.
• Jos laite on kytketty päältä ja näyttö sammuu, laitetta ei voi käyttää kauko-ohjaimella.
  →Kytke laite päälle.

Moottoriantenni ei ojentaudu täyteen pituuteensa.

Moottoriantennissa ei ole relerasiaa.

Ei ääntä.

• Ä ä nenvoimakkuus on liian matala.
• ATT-toiminto on aktivoitu.
• Etu/takatasapainon säädintä (FAD) ei ole asetettu 2-kaiutinjärjestelmän mukaiseksi.

Ei piippausääntä.

• Piippausääni on peruutettu (s. 7).
• Lisävarusteena saatava päättevahvistin on kytketty laitteeseen, eikä laitteen omaa sisäänrakennettua vahvistinta käytetä.

Muistin sisältö on tyhjentynyt.

• RESET-painiketta on painettu.
  →Tallenna asetukset uudelleen muistiin.
  • Virta- tai akkujohto on irti.
  • Virtajohtoa ei ole kytketty kunnolla.

Muistiin tallennetut radioasemat ja oikea aika ovat hävinneet muistista.

Sulake on palanut.

Melua syntyy virta-avainta kierrettäessä.

Johtoja ei ole kytketty oikein auton ylimääräiseen virtaliitäntään.

Näyttö häviää/ei ilmesty näyttöikkunaan.

• Himmennin on asetettu asetukseen "DIM-ON" (s. 7).
• Näyttö häviää, jos OFF -painiketta pidetään painettuna hetken ajan.
  →Paina ja pidä laitteen OFF-painiketta painettuna niin kauan, että näyttö katoaa.
  • Liittimet ovat likaiset (s. 10).

Cd:n toisto

Levyä ei voida ladata soittimeen.

• Soittimessa on jo toinen levy.
• Levy on väkisin pakotettu ylösalaisin tai väärällä tavalla levytilaan.

Levyä ei voi toistaa.

• Likainen tai viallinen levy.
• Näitä cd-r(w)-levyjä ei ole tarkoitettu audiotoistoon (s. 9).

Mp3-tiedostojen toisto ei onnistu.

Levy ei vastaa mp3-formaattia eikä -versiota (s. 9).

Mp3-tiedostojen toiston käynnistyminen kestää kauemmin kuin muiden tiedostojen.

Seuraavien levyjen toiston aloittaminen kestää kauemmin.

– monimutkaisella puurakenteella tallennettu levy.
– monitallennuksella tallennettu levy.
– levy, jolle voi lisätä dataa.

Atrac-cd-levyä ei voi toistaa.

• Levyä ei ole luotu luvallisella ohjelmistolla, kuten SonicStage tai SonicStage Simple Burner.

- Soittoryhmään kuulumattomia raitoja ei voi toistaa.

Näyttöyksiköt eivät vieri.

• Liian monilla kirjainmerkeillä varustetuilla levyillä eivät pitkät nimet välttämättä vieri.
• "A.SCRL"-asetus ei ole päällä.
  →Aseta "A.SCRL-ON"-asetus päälle (s. 7).

Ääni hypähtelee.

• Asennusta ei ole tehty oikein.
  → Asenna laite pienempään kulmaan kuin 45°tukevaan paikkaan autossa.
• Likainen tai viallinen levy.

Toimintopainikkeet eivät toimi.

Levyä ei voi ottaa ulos soittimesta.

Paina RESET-painiketta (s. 4)

Radiovastaanotto

Asemien vastaanotto ei toimi. Kohina häiritsee äänentoistoa.

• Kytke moottoriantennin ohjausjohdon johdin (sininen) tai lisälaitteen virtajohdon johdin (punainen) autoantennin vahvistimen virransyöttöjohtimeen.(Vain silloin kun auton taka/sivuikkunaan on asennettu sisäänrakennettu ULA/KA/PA-antenni.)
• Tarkista autoantennin liitäntä.
  • Autoantenni ei ojentaudu ylös.
  →Tarkista auton moottoriantennin johdon liitäntä.
• Tarkista taajuus.

Asemien esiviritys ei ole mahdollista.

• Tallenna muistiin oikea taajuus.
• Lähetyssignaali on liian heikko.

Automaattinen viritys ei ole mahdollista.

• Paikallisasemien hakutila ei ole oikea.

→Viritystoiminto keskeytyy liian usein: Paina (SENS) -painiketta niin monta kertaa kuin tarvitaan, että näytölle ilmestyy "LOCAL-ON". →Viritystoiminto ei pysähdy aseman kohdalle: Paina (SENS) -painiketta niin monta kertaa kuin tarvitaan, kunnes "MONO-ON" tai "MONO-OFF" (FM) tai "LOCAL-OFF" (AM) ilmestyy näyttöön.

• Lähetyssignaali on liian heikko.
→Suorita asemien viritys manuaalisesti.

"ST"-ilmaisin tulee esiin ULA-vastaanoton aikana.

• Viritä taajuus kohdalleen tarkasti.
• Lähetyssignaali on liian heikko.

→Paina (SENS) -painiketta asettaaksesi monotilan asetukseksi "MONO-ON".

ULA-ohjelman stereolähetys kuuluu monona.

Laite on asetettu monovastaanottoon.

→Paina (SENS) -painiketta, kunnes näytölle ilmestyy "MONO-OFF".

Vikanäytöt /Tiedotteet

ERROR

• Levy on likainen tai asetettu ylösalaisin soittimeen. →Puhdista levy tai aseta se oikein soittimeen.
• Tyhjä levy on asetettu soittimeen.
• Levyä ei voi toistaa jostakin syystä. →Aseta soittimeen toinen levy.

FAILURE

Kaiutinten liitännät vahvistimeen on tehty väärin. →Lue toimitetut asennus/liitäntäohjeet liitäntien tarkistamiseksi.

L.SEEK +/-

Paikallishakutila on päällä automaattisen virityksen aikana.

EI ID3-tagia

ID3-tagitietoja ei ole kirjoitettu mp3-tiedostoon.

NO INFO

Tekstitietoja ei ole kirjoitettu atrac3/atrac3plus - tiedostoon.

NO MUSIC

Levyllä ei ole musiikkitiedostoja. →Aseta soittimeen musiikki-CD.

NO NAME

Raidan/soittoryhmän/levyn nimeä ei ole kirjoitettu raidalle.

OFFSET

Laitteessa saattaa olla toimintahäiriö.

→ Tarkista liitännät. Ellei vikailmoitus häviä näytöstä, ota yhteys johonkin Sonya myyvään liikkeeseen.

READ

Laite on lukemassa levyllä olevia raita- ja soittoryhmätietoja.

→Odota, kunnes lukutoiminto on suoritettu loppuun, jolloin toisto käynnistyy automaattisesti. Levyn rakenteesta riippuen tämä saattaa kestää minuutin tai pitempään.

RESET

Cd/md-laitetta ei voi käyttää jostakin syystä. →Paina RESET-painiketta (s. 4)

" L tai "

Levyn alku tai loppu on saavutettu pikasiirrolla, etkä voi enää jatkaa toimintoa tästä.

" - "

Tätä kirjainmerkkiä ei voi näyttää laitteella.

Elleivät nämä korjaustoimenpiteet ratkaise ongelmaa, kysy neuvoa lähimmästä Sonya myyvästä liikkeestä.

Jos viet laitteen korjattavaksi cd:n toisto-ongelmien vuoksi, ota mukaan myös levy, jonka toiston aikana ongelma syntyi.
