KÄYTTÖOHJE BWE 71683X W EU INDESIT

Pakkauksen purku ja vaakatasoon asettaminen

Vesi- ja sähköliitännät

Ensimmäinen pesujakso

Tekniset tiedot

Huolto ja hoito, 18

Veden ja sähkövirran poissulkeminen

Pyykinpesukoneen puhdistaminen

Pesuainelokerikon puhdistus

Rummun hoito

Pumpun puhdistus

Veden tuloletkun tarkistaminen

Varotoimia ja suosituksia, 19

Yleinen turvallisuus

Hävittäminen

Luukkuoven manuaalinen avaaminen

BWE 71683

Pyykinpesukoneen kuvaus, 20-21

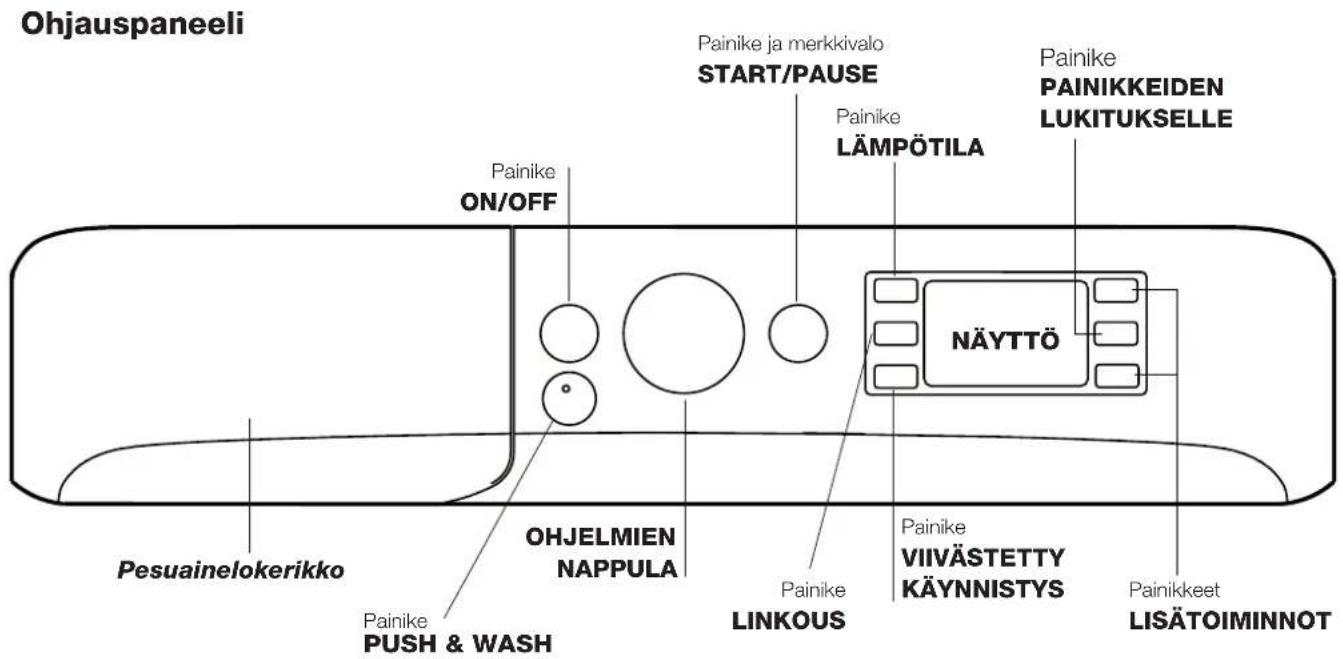

Ohjauspaneeli

Näyttö

Miten toteuttaa pesujakso, 22

Ohjelmat ja lisätoiminnot, 23-24

Ohjelmataulukko

Pesun lisätoiminnot

Push & Wash

Pesuaineet ja pyykit, 25-26

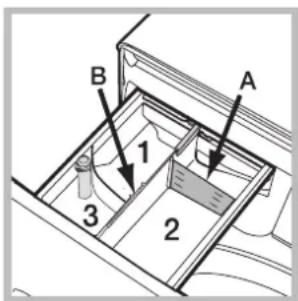

Pesuainelokerikko

Pyykin valmistelu

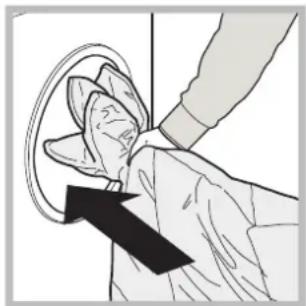

Erityisohjelmat

Lastin tasapainotusjärjestelmä

Häiriöt ja korjaustoimet, 27

Huoltoapu, 28

indesit

! On tärkeää säilyttää huolella tämä ohjekirjanen, jotta sitä voidaan tutkia tarvittaessa. Myytäessä, luovutettaessa tai muuton yhteydessä varmista, että se pysyy yhdessä pyykinpesukoneen kanssa, jotta myös uusi omistaja voi tutustua toimintaan ja vastaaviin varoituksiin.

! Lue ohjeet huolellisesti: niissä on tärkeitä tietoja asennuksesta, käytöstä ja turvallisuudesta.

Pakkauksen purku ja vaakatasoon asettaminen

Pakkauksen purkaminen

1. Poista pyykinpesukone pakkauksestaan.
2. Tarkista, että pyykinpesukone ei ole kärsinyt vahinkoja kuljetuksen aikana. Mikäli se on vahingoittunut, älä suorita liitäntöjä ja ota yhteys jälleenmyyjään.

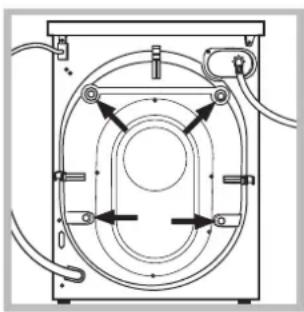

1. Poista 4 kuljetuksen suojaruuvia ja tiiviste vastaavan välikappaleen kanssa, jotka sijaitsevat takaosassa ( katso kuvaa).

2. Sulje reiät toimitetuilla muovitapeilla.

3. Säilytä kaikki osat: mikäli pyykinpesukonetta tulee kuljettaa, ne tulee asentaa takaisin.

! Pakkaukset eivät ole lasten leluja.

Vaakatasoon asettaminen

1. Asenna pyykinpesukone tasaiselle ja kovalle lattialle siten, että se ei kosketa seiniin, huonekaluihin tai muihin esineisiin.

1. Jos lattia ei ole täysin tasainen, sen epätasaisuudet tulee tasoittaa ruuvaten kiinni tai auki etujalkoja (katso kuvaa); kallistuman kulma työskentelytasolta mitattuna ei saa olla yli 2°.

Huolellinen vaaitus antaa vakautta koneelle sekä estää tärinää, meluisuutta ja koneen liikkumista toiminnan aikana. Mikäli asennat koneen kokolattiamaton tai muun maton päälle, säädä tukijalat siten, että pesukoneen alle jää riittävä tila tuulettumiselle.

Vesi- ja sähköliitännät

Veden tuloletkun liittäminen

1. Liitä tuloletku ruuvaten se kylmävesihanaan, jonka suuaukossa on ¾" putkikierteet (katso kuvaa). Ennen liitäntää anna veden juosta, kunnes se kirkastuu.

1. Liitä tuloletku pyykinpesukoneeseen ruuvaten se kiinni asiaankuuluvaan koneen takana oikeassa yläkulmassa olevaan vesiliittimeen (katso kuvaa).

2. Ole varovainen, jotta letku ei taitu tai joudu puristuksiin.

! Hanan vedenpaineen tulee olla Teknisten tietojen taulukossa esitettävien arvojen mukainen (katso viereistä sivua).
! Jos tuloletkun pituus ei ole riittävä, käänny erikoislikkeen tai alan ammattilaisen puoleen.
! Älä koskaan käytä käytettyjä letkuja.
! Käytä koneen mukana toimitettuja letkuja.

Veden poistoletkun liittäminen

Liitä poistoletku lattiaviemäriin tai 65 - 100 cm:n korkeudella olevaan seinäviemäriin välttäen ehdottomasti taittamasta sitä;

tai aseta se pesualtaan tai kylpyammeen laidalle kiinnittäen toimitettu ohjain vesihanaan (katso kuvaa). Poistoletkun vapaa pää ei saa jäädä veden alle.

! Älä mielellään käytä jatkoletkuja; jos niiden käyttö on välttämätöntä, käytä halkaisijaltaan alkuperäisen kokoista ja korkeintaan 150 cm mittaista jatkoletkua.

Sähköliitäntä

Ennen pistokkeen työntämistä pistorasiaan varmista, että:

• pistorasia on maadoitettu ja että se on lain vaatimusten mukainen;
• pistorasia kestää koneen tehon enimmäiskuormituksen, joka on annettu Teknisten tietojen taulukossa (katso viereen);
• syöttöjännite sisältyy arvoihin, jotka on annettu Teknisten tietojen taulukossa (katso viereen);
• pistorasia on yhteensopiva pesukoneen pistokkeen kanssa. Päinvastaisessa tapauksessa vaihda pistorasia tai pistoke.

! Pesukonetta ei saa asentaa ulos edes silloin, kun asennustila on suojattu katoksella, koska on hyvin vaarallista jättää pesukone alttiiksi sateelle ja ukkosenilmalle.

! Pesukoneen asentamisen jälkeenkin pistorasian tulee olla helposti saavutettavissa.

! Älä käytä jatkojohtoja ja liitinkappaleita.
! Johtoa ei saa taittaa tai se ei saa joutua puristuksiin.
! Sähköjohdon vaihto tulee antaa tehtäväksi ainoastaan valtuutetuille teknikoille.

Varoitus! Valmistaja ei vastaa vahingoista, jotka johtuvat yllä olevien ohjeiden laiminlyönnistä.

Ensimmäinen pesujakso

Asennuksen jälkeen ennen varsinaista käyttöä tulee suorittaa yksi pesujakso pesuaineen kanssa ilman pyykkiä asettaen ohjelma "Auto Puhdistus" (katso "Pyykinpesukoneen puhdistaminen").

Tekniset tiedot
Malli	BWE 71683
Mitat	leveys cm 59,5korkeus cm 85syvyys cm 54
Täyttömäärä	1 - 7 kg
Sähköliitännät	Katso koneessa olevaa teknisten tietojen tietolaattaa.
Vesiliitännät	maks. Vedenpaine1 MPa (10 bar)min. vedenpaine0,05 MPa (0,5 bar)rummun tilavuus 52 litraa
Linkousno-peus	1600 kierr./min saakka
Testiohjel-mat säätö1061/2010ja1015/2010mukaisesti	Ohjelma 9; Eco Puuvilla60°COhjelma 9; Eco Puuvilla40°C
	Tämä kodinkone on seu-raavien Euroopan yhteisön direktiivien vaatimusten mukainen:- 2004/108/CE (Sähköma-gneettinen yhteensopivuus)- 2006/95/CE Pienjännite)- 2012/19/EU - WEEE

Veden ja sähkövirran poissulkeminen

• Sulje vesihana jokaisen pesun jälkeen. Täten vähennetään pesukoneen vesilaitteiden kulumista ja estetään vuotovaara.
• Irrota sähköpistoke konetta puhdistaessasi ja huoltotoimenpiteiden ajaksi.

Pyykinpesukoneen puhdistaminen

• Ulkoiset ja kumiset osat voidaan puhdistaa rievulla, joka huuhdellaan lämpimän veden ja saippuan muodostamassa liuoksessa. Älä käytä liuottimia tai hankaavia aineita.
• Pyykinpesukoneessa on erityinen sisäisten osien puhdistusta varten suunniteltu ohjelma: "Auto Puhdistus" Ohjelma tulee suorittaa rumpu tyhjänä.

Parhaan lopputuloksen saat kun käytät kyseisen puhdistusohjelman apuaineina pesuainetta (noin 10 % määrästä, joka suositellaan likaisille pyykeille) ja erityisiä lisääineita pyykinpesukoneen puhdistusta varten. Puhdistusohjelma suositellaan suoritettavaksi joka 40 pesujakson jälkeen.

Ohjelman kytkemiseksi päälle paina samanaikaisesti painikkeita A ja B noin 5 sekuntia (katso kuvaa).

Ohjelma käynnistyy automaattisesti ja se kestää noin 70 minuuttia. Jakson pysäyttämiseksi paina painiketta START/PAUSE.

Pesuainelokerikon puhdistus

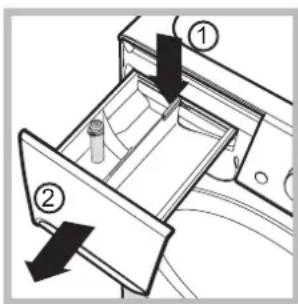

Lokerikon poistamiseksi paina vipua (1) ja vedä se ulospäin (2) (katso kuvaa).

Pese se juoksevan veden alla; tämä puhdistus tulee suorittaa säännöllisesti.

Rummun hoito

- Jätä aina luukku hieman auki, jotta vältetään pahan hajun muodostuminen.

Pumpun puhdistus

Pyykinpesukone on varustettu itsestään puhdistuvalla pumpulla, joka ei tarvitse huoltoa. Voi kuitenkin tapahtua, että pienet esineet (rahat, napit) putoavat pumppua suojaavaan eteiseen, joka sijaitsee tämän alapuolella.

! Varmista, että pesujakso on päättynyt ja irrota pistoke.

Eteisen saavuttamiseksi:

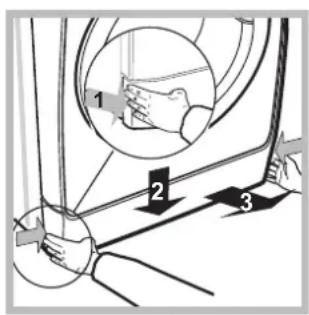

1. poista koneen etupuolella oleva suojapaneeli painaen keskikohtaa kohden, työnnä sitten alaspäin molemmilta laidoilta ja vedä se pois (katso kuvaa).

1. ruuvaa irti kansi kiertäen sitä vastapäivään (katso kuvaa): on normaalia, että tulee ulos hieman vettä.

2. puhdista sisäpuoli huolellisesti;

3. ruuvaa kansi takaisin paikalleen;
4. asenna suojapaneeli takaisin paikalleen varmistaen ennen sen työntämistä konetta kohti, että olet työntänyt koukut asiaankuuluviin reikiin.

Veden tuloletkun tarkistaminen

Tarkista tuloletku vähintään kerran vuodessa. Jos siinä on havaittavissa halkeamia tai säröjä, se tulee vaihtaa: pesun aikana kova paine voi aiheuttaa yllättävän halkeamisen.

! Älä koskaan käytä käytettyjä letkuja.

! Pesukone on suunniteltu ja valmistettu kansainvälisiä turvallisuusvaatimuksia vastaavaksi. Nämä varoitukset toimitetaan turvallisuussyistä ja ne tulee lukea huolellisesti.

Yleisturvallisuus

• Tämä laite on suunniteltu ainoastaan kotitalouskäyttöön.
• Tätä laitetta voivat käyttää yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, henkinen tai aistien toimintakyky on alentunut, tai henkilöt, joilla ei ole kokemusta ja tietoa laitteen käytöstä, jos heitä valvotaan asianmukaisesti tai jos heidät on opastettu laitteen turvalliseen käyttöön ja he ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa huolto- ja puhdistustoimenpiteitä ilman valvontaa.
• Ainoastaan aikuisten tulee käyttää tätä pyykinpesukonetta noudattaen huolellisesti tämän oppaan ohjeita.
• Älä koske koneeseen avojaloin tai silloin, kun kätesi tai jalkasi ovat märät tai kosteat.
• Älä irrota pistoketta pistorasiasta johdosta vetämällä vaan ota kiinni itse pistokkeesta.
• Älä avaa pesuainelokerikkoa, mikäli pesukone on käynnissä.
• Älä kosketa poistettavaan veteen, koska se voi olla hyvin kuumaa.
• Älä missään tapauksessa yritä avata luukkua väkisin: vahingonomaisilta avaamisilta suojaava turvamekanismi voi vahingoittua.
• Vian tapauksessa älä milloinkaan käsittele sisäisiä mekanismeja korjauksen suorittamiseksi.
• Tarkista aina, että lapset eivät pääse toimivan koneen läheisyyteen.
  • Pesun aikana luukku voi kuumentua.
• Pesukoneen mahdollinen siirto on suoritettava varovasti kahden tai kolmen henkilön voimin. Älä yritä siirtää sitä yksin, sillä kone on erittäin painava.
• Tarkista, että rumpu on tyhjä ennen kuin panet pyykit pesukoneeseen.

Hävittäminen

• Pakkaustarvikkeiden hävittäminen: noudata paikallisia määräyksiä, siten pakkausmateriaalit voidaan käyttää uudelleen.
• Sähköisten ja elektronisten laitteiden muodostamia jätteitä käsittelevä Euroopan direktiivi 2012/19/EU - WEEE määrää, että hävitettäviä kodinkoneita ei tule laittaa tavallisten kaupunkijätteiden sekaan. Hävitettävät laitteet tulee kerätä erikseen, jotta optimoidaan materiaalien kierrätys ja estetään mahdolliset vahingot

terveydelle ja ympäristölle. Ruudutettu roskakoritunnus on liitetty kaikkiin tuotteisiin muistuttamaan velvollisuudesta lajitella jätteet.

Lisätietoja varten kodinkoneiden hävittämiseen liittyen niiden haltijat voivat kääntyä asianmukaisen julkisen palvelun tai jälleenmyyjien puoleen.

Luukkuoven manuaalinen avaaminen

Mikäli ei ole mahdollista avata luukkuovea sähkövirran puuttuessa ja haluat ripustaa pyykit, toimi seuraavasti:

1. poista pistoke pistorasiasta.
2. tarkista, että veden taso koneen sisällä on alhaisempi kuin luukun suu; päinvastaisessa tapauksessa poista liiallinen vesi tyhjennysletkun kautta keräten se ämpäriin kuten osoitettu kuvassa.

1. poista pesukoneen etupuolella oleva suojapaneeli ruuvimeisselin avulla (katso kuva).

1. kuvassa osoitettua kielekettä käyttäen vedä ulospäin, kunnes vapautetaan muovinen vetonipukka kiinnittimestä; sen jälkeen vedä sitä alaspäin ja samanaikaisesti avaa luukku.
2. asenna suojapaneeli paikoilleen varmistaen ennen sen työntämistä konetta kohden, että olet työntänyt koukut asiaankuuluviin reikiin.

Pyykinpesukoneen kuvaus

Pesuainelokerikko: pesuaineiden ja lisääineiden lisäämiseksi (katso "Pesuaineet ja pyykit").

Painike ON/OFF paina lyhyesti painiketta koneen kytkemiseksi päälle tai sen sammuttamiseksi. Hitaasti vihreänä vilkkuva merkkivalo START/PAUSE osoittaa koneen olevan päällä. Pyykinpesukoneen sammuttamiseksi pesun aikana tulee painiketta painaa pitkään, vähintään 3 sekuntia; lyhyt tai vahingonomainen painallus ei sammuta konetta. Koneen sammuttaminen käynnissä olevan pesun aikana peruuttaa kyseisen pesun.

Painike PUSH & WASH: (katso "Ohjelmat ja lisätoiminnot").

NAPPULA OHJELMAT: halutun ohjelman asettamiseksi (katso "Ohjelmataulukko").

Painike PAINIKKEIDEN LUKITUKSELLE: ohjauspaneelin lukituksen kytkemiseksi päälle, pidä painiketta painettuna noin 2 sekuntia. Palava tunnus osoittaa, että ohjauspaneeli on lukittu. Täten estetään vahingonomaiset muutokset ohjelmiin (lukuuun ottamatta painiketta ON/OFF), erityisesti mikäli läheisyydessä on lapsia. Ohjauspaneelin lukituksen kytkemiseksi pois päältä, pidä painiketta painettuna noin 2 sekuntia.

Painikkeet LISÄTOIMINTO: saatavilla olevien lisätoimintojen valitsemiseksi. Merkkivalo, joka vastaa valittua lisätoimintoa jää palamaan.

Painike LÄMPÖTILA °C: Paina vähentääksesi tai sulkeaksesi kokonaan pois lämpötila; arvo osoitetaan näytöllä.

Painike LINKOUS 📁 paina vähentääksesi linkousnopeutta tai sulkeaksesi linkouksen kokonaan pois; arvo osoitetaan näytöllä.

Painike VIIVÄSTETTY KÄYNNISTYS : paina

asettaaksesi esivalitun ohjelman viivästetty käynnistys; viivästys osoitetaan näytöllä.

Painike ja merkkivalo START/PAUSE >kun vihreänä merkkivalo vilkkuu hitaasti, paina painiketta pesun käynnistämiseksi. Jakson käynnistyttyä merkkivalo muuttuu kiinteäksi. Pesun keskeyttämiseksi taukoon, paina uudelleen painiketta; merkkivalo vilkkuu meripihkan värisenä. Jos tunnus ei pala, luukku voidaan avata. Pesun käynnistämiseksi uudelleen pisteestä, johon se keskeytettiin, paina uudelleen painiketta.

Valmiustila

Pesukone on varustettu uusien energiansäästöön liittyvien määräysten mukaisella automaattisella sammutusjärjestelmällä, joka siirtää koneen valmiustilaan 30 minuutissa, mikäli konetta ei käytetä. Paina lyhyesti painiketta ON/OFF ja odota, että kone kytkeytyy uudelleen päälle.

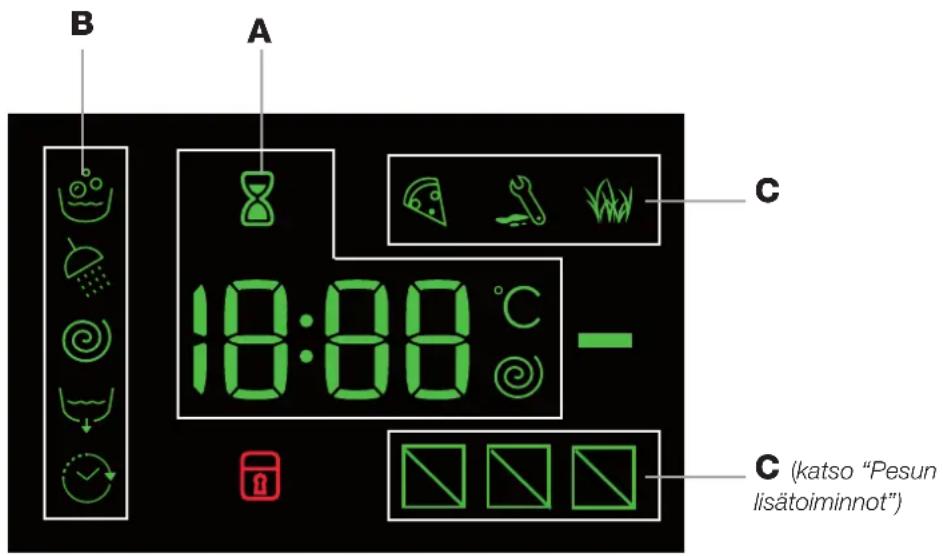

Näyttö

FI

Näyttö on hyödyllinen koneen ohjelmoimiseksi ja sen kautta saadaan paljon tietoja.

Lohkossa A näytetään käytettävissä olevien eri ohjelmien kestoaika ja jakson käynnistyttyä sen jäljellä oleva aika; mikäli on asetettu VIVÄSTETTY KÄYNNISTYS, näytetään aika, jonka kuluttua käynnistetään valittu ohjelma.

Lisäksi painettaessa vastaavaa painiketta osoitetaan linkousnopeuden ja lämpötilan enimmäisarvot, jotka kone voi suorittaa asetetun ohjelman mukaan, tai viimeksi valittujen arvojen mukaan, mikäli ne sopivat yhteen valitun ohjelman kanssa.

Tiimalasi vilkkuu vaiheessa, jossa kone on käsittelemässä tietoja valitun ohjelman mukaan. Korkeintaan 10 minuutin kuluttua käynnistämisestä kuvake ⚫ muuttuu kiinteäksi ja näytetään lopullinen jäljellä oleva aika Tiimalasikuvake sammu noin 1 minuutin kuluttua lopullisen jäljellä olevan ajan näytön jälkeen.

Lohkossa B näytetään valitun jakson mukaiset "pesuvaiheet" ja käynnistetylle ohjelmalle käynnissä oleva "pesuvaihe":

Pesu

Huuhtelu

Linkous

Vedenpoisto

Kun merkkivalo “VIIIVÄSTETTY KÄYNNISTYS” palaa, osoitetaan asetettu “viivästetyn käynnistyksen” arvo näytöllä.

Osassa C on olemassa kolme pesun lisätoimintoihin liittyvää tasoa.

Merkkivalo Luukku lukossa

Palava tunnus osoittaa, että luukku on lukittu. Vahinkojen välttämiseksi tulee odottaa, että tunnus sammuu ennen kuin luukku avataan.

Luukku voidaan avata jakson ollessa käynnissä painamalla painiketta START/PAUSE; jos tunnus LUUKKU LUKOSSA ☐ on sammuksissa, on mahdollista avata luukku.

Pikaohjelmointi

1. PYYKKIEN LAITTAMINEN. Avaa luukkuovi. Laita pyykit koneeseen varoen ylittämästä seuraavalla sivulla olevan ohjelmataulukon mukaisia täyttömääriä.
2. PESUAINEEN ANNOSTELU. Vedä lokerikko ulos ja kaada pesuaine asianmukaisiin kaukaloihin kuten osoitettu kappaleessa "Pesuaineet ja pyykit".
3. SULJE LUUKKU.
4. Paina painiketta "PUSH & WASH" pesuohjelman käynnistämiseksi.

Perinteinen ohjelmointi

1. KONEEN KÄYNNISTYS. Paina painiketta ⚙ merkkivalo START/PAUSE vilkkuu hitaasti vihreänä.
2. PYYKKIEN LAITTAMINEN. Avaa luukkuovi. Laita pyykit koneeseen varoen ylittämästä seuraavalla sivulla olevan ohjelmataulukon mukaisia täyttömääriä.
3. PESUAINEEN ANNOSTELU. Vedä lokerikko ulos ja kaada pesuaine asianmukaisiin kaukaloihin kuten osoitettu kappaleessa "Pesuaineet ja pyykit".
4. SULJE LUUKKU.
5. OHJELMAN VALINTA. Valitse OHJELMIEN nappulalla haluttu ohjelma; siihen liitetään lämpötila ja linkousnopeus, joita voidaan muuttaa. Näytölle ilmestyy jakson kesto.
6. PESUJAKSON RÄÄTÄLÖINTI. Käsittele asianmukaisia painikkeita:

°C 40° Lämpötilan ja/tai linkousnopeuden

muuttaminen. Kone näyttää automaattisesti asetetun ohjelman sallimat enimmäisarvot lämpötilalle ja linkousnopeudelle tai viimeksi valitut arvot, jos ne sopivat yhteen valitun ohjelman kanssa. Painettaessa painiketta C etr vähennetään asteittain lämpötilaa, kunnes saavutetaan kylmäpesu "OFF". Painettaessa painiketta vähennetään asteittain linkousnopeutta aina siihen saakka, että linkous on poissuljettu "OFF". Painettaessa vielä kerran painikkeita asetetaan uudelleen korkeimmat mahdolliset arvot.

! Poikkeus: valittaessa ohjelma 6 lämpötila voidaan nostaa aina 60° saakka.

! Poikkeus: valittaessa ohjelma 7 lämpötila voidaan nostaa aina 60° saakka.
! Poikkeus: valittaessa ohjelma 10 lämpötila voidaan nostaa aina 90° saakka.

Viivästetyn käynnistyksen asettaminen.

Esivalitun ohjelman viivästetyn käynnistyksen asettamiseksi paina vastaavaa painiketta, kunnes saavutetaan haluttu viivästysaika. Kun kyseinen lisätoiminto on kytketty päälle, näytöllä vilkkuu tunnus
Viivästetyn käynnistyksen poistamiseksi paina painiketta, kunnes näytölle tulee näkyviin kirjoitus "OFF".

Jakson ominaisuuksien muuttaminen.

• Paina painiketta lisätoiminnon kytkemiseksi päälle; painiketta vastaava merkkivalo syttyy.
• Paina uudelleen painiketta lisätoiminnon kytkemiseksi pois päältä; merkkivalo sammuu.

! Jos valittu lisätoiminto ei sovi yhteen asetetun ohjelman kanssa, merkkivalo vilkkuu ja lisätoiminto ei kytkeydy päälle.

! Jos valittu lisätoiminto ei ole yhteensopiva toisen, jo aiemmin asetetun lisätoiminnon kanssa, tästä ilmoitetaan merkkivalon vilkkumisella sekä äänimerkillä (3 x piip). Vain jälkimmäinen valinta aktivoidaan ja aktivoidun lisätoiminnon merkkivalo syttyy.
! Lisätoiminnot voivat muuttaa suositeltua täyttömäärää ja/tai jakson kestoa.

1. OHJELMAN KÄYNNISTÄMINEN. Paina painiketta START/PAUSE. Vastaava kiinteä merkkivalo START/PAUSE vilkkuu hitaasti vihreänä. merkkivalo syttyy ja luukku lukkiutuu (tunnus LUUKKU LUKOSSA 📄alaa). Ohjelman muuttamiseksi käynnissä olevan jakson aikana, laita pyykinpesukone taukotilaan painaen painiketta START/PAUSE (merkkivalo START/PAUSE vilkkuu hitaasti meripihkan värisenä); valitse sitten haluttu jakso ja paina uudelleen painiketta START/PAUSE.

Luukun avaamiseksi jakson ollessa käynnissä paina painiketta START/PAUSE; jos tunnus LUUKKU LUKOSSA ☐ on sammuksissa, voidaan avata luukku. Paina uudelleen painiketta START/PAUSE ohjelman käynnistämiseksi uudelleen siitä kohdasta, johon se oli keskeytetty.

1. OHJELMAN LOPPU. Osoitetaan näytölle tulevalla kirjoituksella "END", kun tunnus LUUKKU LUKOSSA 📄 sammuu, luukku voidaan avata. Avaa luukku, poista pyykit ja sammuta kone.

! Jos halutaan peruuttaa jo käynnistetty jakso, paina pitkään painiketta ⏻Jakso keskeytetään ja kone sammuu.

Ohjelmataulukko

Ohjelmat	Ohjelman kuvaus	Enim-mäis-lämpöti-la (°C)	Enim-mäis no-peus (kier-ros-ta/min)	Pesuaineet ja lisääineet		Enimmäistäyt-tö (kg)	Jäämäkosteus %	Energian kulutus kWh	Kokonaisvesi-määrä lt	Jakson kesto
				Pesu	Huuhte-luaine
Everyday 30° ECO
1	Päivittäinen puuvilla	30° 1200		●	●	3,5	- - **
2	Päivittäinen syntetettiset	30° 1000		●	●	3,5	- - **
3	Värilliset	30° 1000		●	●	3,5	- - **
4	Herkät	30° 0		●	●	1	- - **
5	Pikapesu 30': Vähän likaisten pyykkien nopeaan raikastamiseen (ei sovi villalle, silkille tai käsin pestäville tuotteille).	30° 800		●	●	3,5	70	0,16	33	30'
Traditionals
6	Puuvilla (3): Erittäin likainen herkkä kirjo- ja valkopyykki.	40° (Max.60°)	1600	●	●	7	44	0,98	75	215'
7	Synteettiset (4): hieman likainen kestävä kirjopyykki.	40° (Max.60°)	1000	●	●	3,5	46	0,68	55	120'
8	Sekapyykki	40° 1600		●	●	7	- - **
9	Eco Puuvilla 60 °C (1): Erittäin likainen kestävä kirjo- ja valkopyykki.	60° 1600		●	●	7	44	0,95	52,5	170'
9	Eco Puuvilla 40 °C (2): Erittäin likainen herkkä kirjo- ja valkopyykki.	40° 1600		●	●	7	44	0,93	85	150'
10	Puuvilla: Erittäin likainen kestävä kirjo- ja valkopyykki.	60° (Max.90°)	1600	●	●	7	- - **
Specials
11	Pika	20° 800		●	●	1,5	- - 20'
11	Pika	40° 1200		●	●	3,5	- - 45'
11	Pika	60° 1000		●	●	7	- - 60'
12	Untuva: untuvilla tai höyhenillä täytetyt tuotteet.	30°	1000	●	●	2	- - **
13	Villa: villa-, cashmeretuotteet ym.	40°	800	●	●	1,5	- - **
14	Hajunpoisto	40° 1000		●	●	3	- - **
	Huuhtelu + Linkous	- 1600	-		●	7	- - **
	Linkous + Vedenpoisto	-	1600	-	-	7	-	-	-	**
	Vain vedenpoisto *	-	OFF	-	-	7	-	-	-	**

* Kun valitaan ohjelma 📋 ja suljetaan pois linkous, kone suorittaa vain vedenpoiston.
** Ohjelmien kestoa voidaan seurata näytöltä.
Näytöllä tai ohjekirjassa osoitettu jakson kestoaika on arvio, joka on laskettu perusolosuhteiden mukaisesti. Todellinen aika saattaa vaihdella riippuen useista eri tekijöistä kuten tulevan veden lämpötila ja paine, ympäristön lämpötila, pesuaineen määrä, lastin määrä ja tyyppi, lastin tasapainoisuus, valitut lisätoiminnot.
1) Testiohjelma standardin 1061/2010 mukaisesti aseta ohjelma 9 ja lämpötilaksi 60°C.
Tämä jakso sopii normaalilikaisen puuvillapyykkikoneellisen pesuun ja se tehokkain otettaessa huomioon energian ja veden kulutus, sopii 60°C :ssa pestäville pyykeille. Pesun todellinen lämpötila voi poiketa ilmolitetusta.
2) Testiohjelma standardin 1061/2010 mukaisesti aseta ohjelma 9 ja lämpötilaksi 40°C.
Tämä jakso sopii normaalilikaisen puuvillapyykkikoneellisen pesuun ja se tehokkain otettaessa huomioon energian ja veden kulutus, sopii 40°C :ssa pestäville pyykeille. Pesun todellinen lämpötila voi poiketa ilmoiletusta.
Kaikille testauslaitoksille:
3) Pitkä puuvillaohjelma: aseta ohjelma 6 ja lämpötilaksi 40°C.
4) Pitkä synteettisetohjelma: aseta ohjelma 7 ja lämpötilaksi 40°C.

Pesun lisätoiminnot

- Jos valittu lisätoiminto ei sovi yhteen asetetun ohjelman kanssa, merkkivalo vilkkuu ja lisätoiminto ei kytkeydy päälle. - Jos valittu lisätoiminto ei ole yhteensopiva toisen, jo aiemmin asetetun lisätoiminnon kanssa, tästä ilmoitetaan merkkivalon vilkkumisella sekä äänimerkillä (3 x piip). Vain jälkimmäinen valinta aktivoidaan ja aktivoidun lisätoiminnon merkkivalo syttyy.

Tahranpoisto

Tämän lisätoiminnon avulla voidaan valita havaittu likatyppi, jotta jakso voidaan sovittaa optimaaliseksi tahrojen poistoa varten. Likatyypit ovat:

• Puoka, esimerkiksi juomista tai ruuista aiheutuneille tahroille.
• fyö, esimerkiksi rasvasta tai musteesta aiheutuneille tahroille.
• Vulkoilu, esimerkiksi mudasta tai ruohosta aiheutuneille tahroille.
  ! Pesujakson kesto vaihtelee valitun likatyypin mukaan.

11.…≡Pika

Ensimmäisellä painalluksella syttyy kuvake 45', toisella kuvake 60' ja kolmannella kuvake 20'.

Push & Wash

Tämän toiminnon avulla voidaan käynnistää pesujakso myös kone sammutettuna ilman, että joudutaan painamaan etukäteen painiketta ON/OFF tai, koneen käynnistämisen jälkeen, joutumatta käsittelemään yhtään lisäpainiketta ja/tai nappulaa (muussa tapauksessa ohjelma Push & Wash kytketään pois päältä). Jakson Push & Wash käynnistämiseksi pidä painiketta painettuna 2 sekuntia. Palava merkkivalo osoittaa, että jakso on käynnistetty. Pesujakso soveltuu erinomaisesti puuvillaisille ja synteettisille vaatteille työskennellen pesulämpötilassa 30° ja enimmäislinkousnopeudella 1000 kierrosta minuutissa. Enimmäistäyttö 3,5 kg. (Jakson kesto 45').

Miten toimii?

1. Laita pyykit pesukoneeseen (puuvillaiset ja/tai synteettiset) ja sulje luukku.
2. Kaada pesuaine ja mahdolliset lisääineet.
3. Käynnistä ohjelma pitäen painettuna 2 sekuntia painiketta Push & Wash. Vastaava vihreä merkkivalo syttyy ja luukku lukkiutuu (tunnus luukku lukossa palaa).

HUOM.: Pesun käynnistäminen painikkeella Push & Wash aktivoi automaattisen kiinteän jakson, jota suositellaan puuvillalle sekä synteettisille kuiduille. Tätä ohjelmaa ei voida räätälöidä. Kyseinen ohjelma ei tarjoa mahdollisuutta lisätoimintojen asettamista varten.

Luukku voidaan avata jakson ollessa käynnissä painamalla painiketta START/PAUSE; jos luukku lukossa -tunnus tällöin sammuu, on mahdollista avata luukku. Paina uudestaan painiketta START/PAUSE ohjelman käynnistämiseksi uudelleen siitä kohdasta, johon se oli keskeytetty.

1. Ohjelman päätyttyä syttyy merkkivalo END.

Pesuainelokerikko

Hyvä pesutulos riiippuu myös pesuaineen oikeasta annostelusta: liioittelemalla pesuaineen käytössä ei paranneta pesutulosta vaan aiheutetaan pesukoneen sisäosien karstautumista ja saastutetaan ympäristöä.

! Älä käytä käsinpesuun tarkoitettuja pesuaineita niiden liiallisen vaahtoutumisen vuoksi.
! Käytä jauhemaista pesuainetta, joka sopii valkoisille puuvillapyykeille, esipesuun ja pesuun yli 60°C:en lämpötiloissa.
! Noudata pesuainepakkauksen ohjeita.

Vedä ulos pesuainelokerikko ja laita pesuaine tai lisääine seuraavasti.

Kaukalo 1: Älä laita pesuainetta keskikaukaloon 1.

Kaukalo 2: Pesuaine varsinaista pesua varten (jauheena tai nesteenä)

Mikäli käytetään nestemäistä pesuainetta, käytä (mukana toimitettua) seinämää A oikeaa annostelua varten. Jauhemaista pesuainetta varten aseta seinämä uudelleen koloon B.

Kaukalo 3: Lisäaineet (huuhteluaine, jne.)

Huuhteluaineen määrä ei saa ylittää tasoa “max”, joka näkyy keskitapissa.

Pyykin valmistelu

• Jaottele pyykit seuraavasti:
- kangastyyppi / tunnus tuoteselosteessa.
- värit: erottele värilliset vaatteet valkoisista.
• Tyhjennä taskut ja tarkista napit.
- Älä ylitä osoitettuja arvoja, jotka viittaavat kuivaan pyykkimäärään: katso "Ohjelmataulukko".

Paljonko pyykit painavat?

1 lakana 400-500 gr.
1 tyynynpäällinen 150-200 gr.
1 pöytäliina 400-500 gr.
1 kylpytakki 900-1200 gr.
1 pyyhe 150-250 gr.

Erityisohjelmat

Päivittäinen puuvilla: 30 °C:n jakso puuvillapyykeille. Sen avulla voidaan vähentää veden lämmitykseen käytettävää energiankulutusta saaden kuitenkin hyvä pesutulos. Sopii vähän likaisille pyykeille.

Päivittäinen synteettiset: 30 °C:n jakso synteettisille kuiduille. Sen avulla voidaan vähentää veden lämmitykseen käytettävää energiankulutusta saaden kuitenkin hyvä pesutulos. Sopii vähän likaisille pyykeille.

Värilliset: 30 °C:n jakso, jonka avulla säilytetään kirkkaat värit, se sopii värillisille pyykeille, jotka ovat syntetistä kuitua tai puuvillaa. Sen avulla voidaan vähentää veden lämmitykseen käytettävää energiankulutusta saaden kuitenkin hyvä pesutulos. Sopii vähän likaisille pyykeille.

Herkät: käytä ohjelmaa 4 erittäin herkkien pyykkien pesuun. Suositellaan kääntämään vaatteet ennen pesua. Parhaan tuloksen saamiseksi suositellaan käyttämään nestemäistä pesuainetta herkille pyykeille.

Sekapyykki: 40 °C:n jakso puuvillaa tai synteettistä kuitua olevien pyykkien pesemiseen yhdessä. Sopii hieman likaisille alusvaatteille.

Pika (ohjelmaa 11) sallii pyykkien käsittelyn hallinnan välillä 20' - 60'.

• 20': ohjelmalla voidaan raikastaa vaatteita vain 20 minuutissa.
• 45': lyhyt jakso puuvillaa ja synteettistä kuitua olevalle sekapyykille.
• 60': Jakso "60" on suunniteltu kestävien, keskilikaisten puuvillapyykkien pesuun 60°:ssa, jolloin taataan hyvä pesutulos; synteettisille tai sekoitekuiduille suositellaan käyttämään lämpötilaa 40°.

Untuva: höyhen- tai untuvatäytteisten tuotteiden kuten untuvaisten sängynpeitteiden (ei yli 2 kg painavien), tyynyjen tai takkien pesuun käytä asianmukaista ohjelmaa 12.

Suositellaan asettamaan untuvatuotteet rumpuun taittaen reunat sisäänpäin (katso kuvaa) sekä ettei ylitetä 3/4 rummun tilavuudesta.

Parhaan mahdollisen pesutuloksen saamiseksi suositellaan käyttämään nestemäistä pesuainetta, joka annostellaan pesuainelokerikkoon.

Villa: tämän pesukoneen "Villa"-pesujakson on hyväksynyt Woolmark Company, jonka mukaan se sopii

“käsinpestäville” villatuotteille, kunhan pesu suoritetaan noudattaen tuotteen merkintöjä sekä tämän kodinkoneen

valmistajan ohjeita. (M1126)

Hajunpoisto: käytä ohjelmaa 14 (Synteettiset) pyykkien pesuun, jos haluat poistaa ikävän hajun (esim. tupakka, hiki, paistorasva). Ohjelma on suunniteltu ikävien hajujen poistamiseen käsitellen hellävaraisesti pyykkien kuituja.

Lastin tasapainotusjärjestelmä

Ennen jokaista linkousta liallisen tärinän välttämiseksi ja lastin jakamiseksi tasaisesti rumpu suorittaa muutamia kiertoja hieman tavallista pesua nopeammin. Jos toistuvista yrityksistä huolimatta lasti ei jakaudu riittävän tasaisesti, kone suorittaa linkouksen oletettua hitaammalla nopeudella. Mikäli epätasapaino on liallinen, pyykinpesukone suorittaa jakamisen linkouksen sijasta. Jotta edesautetaan lastin jakautumista ja sen tasapainottumista oikein, suositellaan sekoittamaan suuret ja pienet pyykit.

Pesukoneen toiminnassa voi joskus ilmetä ongelmia. Ennen Huoltoapuun soittamista (katso "Huoltoapu"), tarkista seuraavan luettelon avulla, että kyseessä ei ole helposti ratkaistava ongelma.

Häiriöt:
Pesukone ei käynnisty.
Pesujakso ei aloita toimintaansa.
Pesukone ei ota vettä (Näytöllä näytetään kirjoitus "H2O").
Pesukone ottaa ja poistaa vettä jatkuvasti.
Pesukone ei poista vettä tai linkoa.
Pesukone tärisee voimakkaasti linkouksen aikana.
Pesukoneesta vuotaa vettä.
"Lisätoimintojen" merkkivalot sekä merkkivalo START/PAUSE vilkkuvat
nopeasti ja näytöllä näkyy virhekoodiJos häiriö on edelleen havaittavissa, soita huoltoapuun.
(esim.: F-01, F-..).
Koneeseen muodostuu liikaa vaahtoa.
Ei aktivoida toimintoa Push & Wash.
Mahdolliset syyt / Ratkaisu:

Pistoketta ei ole työnnetty pistorasiaan tai se on työnnetty siten, että ei muodostu kontaktia.Kodista puuttuu sähkövirta.Luukku ei ole kunnolla kiinni.Painiketta ON/OFF ei ole painettu.Painiketta START/PAUSE ei ole painettu.Vesihana ei ole auki.Käynnistyshetkeä on viivästetty.

• Veden tuloletkua ei ole liitetty vesihanaan.

- Letku on taittunut.

- Vesihana ei ole auki.

- Kodista puuttuu vesi.

• Vedenpaine ei ole riittävä

• Painiketta START/PAUSE ei ole painettu.

- Poistoletkua ei ole asennettu 65 – 100 cm:n korkeudelle maasta (katso "Asennus").

- Poistoletkun pää on veteen upotettuna (katso "Asennus").

- Seinäviemärissä ei ole ilma-aukkoa.

Jos näiden tarkistusten jälkeen ongelma ei ratkea, sulje vesihana, sammuta pesukone ja soita huoltoapuun. Jos asunto on kerrostalon ylimmissä kerroksissa voi esiintyä ns. lappoilmiöitä, joiden vuoksi pesukone ottaa ja poistaa vettä jatkuvasti. Tämän häiriön poistamiseksi on mahdollista ostaa tarkoitukseen sopiva lappoilmiön estoventtiili.

- Ohjelmaan ei kuulu vedenpoisto: joidenkin ohjelmien kanssa se tulee käynnistää manuaalisesti.

• Veden poistoletku on taittunut (katso "Asennus").

• Viemäri on tukkeutunut.

- Rumpua ei ole vapautettu kunnollisesti asennuksen yhteydessä (katso "Asennus").

- Pesukone ei ole vaakatasossa (katso "Asennus").

- Pesukone on tiukassa huonekalujen ja seinän välissä (katso "Asennus").

- Veden tuloletkua ei ole kiinnitetty kunnolla (katso "Asennus").

- Pesuainelokerikko on tukkeutunut (sen puhdistamiseksi katso "Huolto ja hoito").

• Veden poistoletkua ei ole kiinnitetty kunnolla (katso "Asennus").

- Sammuta kone ja poista pistoke pistorasiasta, odota noin 1 minuutti ja käynnistä se uudelleen.

diJos häiriö on edelleen havaittavissa, soita huoltoapuun.

[Non-Text]

- Pesuainetta ei ole tarkoitettu pesukoneille (siitä täytyy löytyä kirjoitus "pesukoneille", "pesukoneille tai käsinpesuun", tai vastaava).

• Annostelu on ollut liiallinen.

Koneen käynnistämisen jälkeen ovat muut kuin Push & Wash toiminnot aktiivisia. Sammuta kone ja voit taas käyttää painiketta Push & Wash.

Ennen huoltoliikkeeseen soittamista:

• Tarkista, voidaanko häiriö poistaa omin voimin (katso "Häiriöt ja korjaustoimet");
• Käynnistä ohjelma uudelleen tarkistaaksesi, onko ongelma jo ratkennut;
• Kielteisessä tapauksessa ota yhteyttä huoltoliikkeeseen.

! Älä koskaan käytä muita kuin alan ammattilaisia.

Ilmoita:

• häiriön tyyppi;
• koneen malli (Mod.);
  • sarjanumero (S/N).

Nämä tiedot löytyvät tietolaatasta, joka sijaitsee pyykinpesukoneen takapuolella sekä etupuolelta avaamalla luukku.

DELEGOITU KOMISSION ASETUS (EU) N:o 1061/2010
Merkki	INDESIT
Malli	BWE 71683X WEU
Täyttömäärä kg/puuvilla	7
Energiatehokkuusluokka asteikolla A+++:sta (vähän kuluttava) G:hen (paljon kuluttava)	A+++
Vuotuinen energiankulutus kWh 1)	173
Normaalin 60 °C:een puuvillaohjelman energiankulutus kWh:ina täydellä koneella 2)	0.954
Normaalin 60 °C:een puuvillaohjelman energiankulutus kWh:ina osittaisella täytöllä 2)	0.642
Normaalin 40 °C:een puuvillaohjelman energiankulutus kWh:ina puolitäytöllä 2)	0.597
Energiankulutus off-tilassa watteina	0.5
Energiankulutus päälle jätettynä watteina	8
Vuotuinen vedenkulutus litroina 3)	10840
Linkousteholuokka asteikolla G:stä (minimiteho) A:han (maksimiteho)	A
Suurin saavutettu linkousnopeus 4)	1600
Jäännöskosteus linkouksen jälkeen 5)	44.0%
Normaalin 60 °C:een puuvillaohjelman kestoaika täydellä koneella minuutteina	170
Normaalin 60 °C:een puuvillaohjelman kestoaika osittaisella täytöllä minuutteina	150
Normaalin 40 °C:een puuvillaohjelman kestoaika osittaisella täytöllä minuutteina	140
Päälle jätetty -tilan kesto minuutteina	30
Melu dB(A) re 1 pW pesu 6)	53
Melu dB(A) re 1 pW linkous 6)	81
Upotettava malli

1) "Normaali 60 °C:een puuvillaohjelma" täydellä koneella ja osittaisella täytöllä ja "normaali 40 °C:een puuvillaohjelma" osittaisella täytöllä ovat vakiopesuohjelmia, joihin tarran ja selosteen tiedot liittyvät. Normaali 60 °C:een puuvillaohjelma ja normaali 40 °C:een puuvillaohjelma soveltuvat pesuun sellaiselle vaatteelle, joka on kevyesti likainen. Ohjelmat ovat erittain tehokkaita energian- ja vedenkulutuksen suhteen. Osittainen täyttö on puolet nimellistäytöstä.

2) Perustuu 220 pesukertaan vakio-oloissa ohjelmalla "puuvilla 60 °C" ja "puuvilla 40 °C" täydellä koneella ja osittaisella täytöllä ja pientehotiloissa. Todellinen energiankulutus riippuu laitteen käyttötavoista.

3) Perustuu 220 pesukertaan vakio-oloissa ohjelmalla "puuvilla 60 °C" ja "puuvilla 40 °C" täydellä koneella ja osittaisella täytöllä. Todellinen vedenkulutus riippuu laitteen käyttötavoista.

4) Vakio-oloissa 60 °C:ssa täydellä koneella ja osittaisella täytöllä ja 40 °C:ssa osittaisella täytöllä, kumpi tahansa on alhaisempi.

5) Saavutettu vakio-oloissa 60 °C:ssa täydellä koneella ja osittaisella täytöllä tai 40 °C:ssa osittaisella täytöllä, kumpi tahansa on alhaisempi.

6) Perustuu pesu- ja linkousvaiheisiin vakio-oloissa 60 °C:n puuvillaohjelmassa täydellä koneella.

Dansk

Indholdsfortegnelse

Installation, 30-31
