KÄYTTÖOHJE 17-718 Biltema

Sähköliitäntä: 230 V/50 Hz

Teho: 1600 W

Pyörimisnopeus: .....4800 kierr./min

(kuormittamattomana)

Kovametalliterä: .....∅ 185 mm x 20 mm x

36T

Suurin sahaussyvyys: ..90° = 63 mm

45^ = 43 ~mm

Jiirisahaus: 0–45°

Paino: 6,3 kg

• Vahva ja luotettava pyörösaha.
• Ergonomiset kahvat, joiden ansiosta
sahaa on turvallinen käsitellä.
• Suuri nopeus takaa nopean ja tarkan
sahauksen.
- Selkeät ja helppolukuiset sahaussyvyy-
den ja jiirikulman asteikot.
• Säädettävä rinnakkalsvaste, jossa
asteikko.
• Pohjalevy ja alempi teränsuojus alumii-
nia.
• Toimitukseen kuuluu kovametalliterä.
• Purunpoistin
- Karalukko.

TURVALLISUUSOHJEET

⚠️ VAROITUS!

Lue tämä käyttöohje kokonaisuudessaan. Ohjelden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan henkilövahingon.

SÄILYTÄ TÄMÄ KÄYTTÖOHJE VASTAISEN VARALLE.

TYÖSKENTELYALUE

1. Pidä työskentelypaikka puhtaana ja huolehdi riittävästä valaistuksesta. Sotkuiset työpöydät ja hämärät nurkat lisäävät onnettomuusvaaraa.
2. Älä käytä sähkötyökaluja tiloissa, joissa on räjähtäviä aineita, kaasuja tai pölyä. Sähkölaitteiden käytöstä syntyy kipinõitä, jotka voivat sytyttää pölyn tai huurut.
3. Pidä katselijat, lapset ja muut asiattomat henkilöt turvallisen etäisyyden päässä työskentelyalueelta. Ulkopuollisten aiheuttamat häiriöt voivat saada sinut menettämään koneen hallinnan.

SÄHKÖTURVALLISUUS

1. Laite on kaksoiseristetty, joten sen voi liittää tavalliseen maadolttamattomaan pistorasiaan.
2. Vältä maadoitettujen pintojen, kuten vesiputkien, lämpöpatterien ja kylmälaitteiden koskettamista laitteen käytön aikana. Sähköiskuvaara lisääntyy, jos maadoitat kehosi.
3. Älä altista sähkölaitteita sateelle tai kosteudelle. Laitteen sisäosiin joutuva vesi lisää sähköiskuvaaraa.
4. Käsittele liitäntäjohtoa varoen. Älä kanna laitetta liitäntäjohdosta ja kun irrotat laitteen sähköverkosta, älä vedä liitäntäjohdosta, vaan tartu alina pistotulppaan. Älä päästä liitäntäjohtoa kosketuksilin lämpimien paikkojen, ölyn, terävien reunojen tai liikkuvien osien kanssa. Vaihdata vahingoitunut liitäntäjohto välittömästi uuteen. Rikkinäinen johto lisää sähköisku-vaaraa.
5. Kun käytät sähkötyökaluja ulkona, käytä vain ulkokäyttöön hyväksyttyjä jatkojohtoja, niin vähennät sähköiskuvaaraa.

1. Keskity silyhen, mitä teet, ja käytä tervettä järköä sähkötyökaluja käyttäessäsi. Älä käytä laitetta väsyneenä tal huomaavien alneiden, alkoholin tal lääkkeiden vaikutuksen alaisena. Tarkkaavaisuuden herpaantuminen sekunnin murto-osaksi voi aiheuttaa vakavan henkilövahingon.
2. Käytä sopivaa vaatelusta. Älä käytä löysiä vaatteita tai koruja. Sido pitkät hiukset hiusverkolla. Varo, etteivät hiuksesi, vaatteesi tai käsineesi pääse takertumaan laitteen liikkuviin osiin. Huivit, solmiot, korut, pitkät hiukset yms. volvat takertua laitteen liikkuviin osiin.
3. Ehkäise laitteen käynnistyminen vahingossa. Varmista aina ennen kuin liität pistotulpan pistorasiaan, että laitteen käynnistyspainike on pois päältä -asennossa. Kun kannat sähköverkkoon lilitettyä laitetta, älä pidä someasi virtakytkimellä.
4. Irrota säätöavaimel ja muut irtonaiset työkalut laitteesta ennen kuin kytket sen päälle. Irtonaiset työkalut saattavat singota ympäriinsä, kun käynnistät laitteen, ja alheuttaa henkilövahinkoja.
5. Älä kurottele. Seiso tukevasti ja tasa-painossa. Kun molemmat jalkasi ovat tukevasti maassa, pystyt paremmin hallit-semaan laitteen myös odottamattomissa tilanteissa.
6. Käytä henkilösuojaimia. Käytä aina suojalaseja. HUOMAA: Tavalliset silmälasit tai aurinkolasit eivät riitä. Käytä tarpeen mukaan myös hengityssuojainta, liukumattomia kenkiä, kypärää ja kuulosuojaimia.

LAITTEEN KÄYTTÖ JA HOITO

1. Kiinnitä työstettävä kappale tukevaan paikkaan ruuvipuristimilla tai vastaavilla. Näin molemmat kätesi jäävät vapalksi laitteen käsittelyyn ja pystyt hallitsemaan sen paremmin.
2. Älä ylikuormita laitetta. Käytä sitä vain töihin, joihin se on tarkoitettu. Työskentely sujuu nopeasti ja turvallisesti, kun valitset työhön sopivan laitteen.

3. Älä käytä laitetta, jos sen virtakytkin ei toimi oikein. Jos laitetta ei voi käynnistää tai pysäyttää virtakytkimellä, se on vaarallinen ja pitää siksi korjauttaa välittömästi.

4. Irrota pistotulppa pistorasiasta aina ennen kuin ryndyt säätämään laitetta, vaihtamaan sen varusteita tai poistut sen luota. Näin laite ei pääse käynnistymään vahingossa.

5. Kun et enää käytä laitetta, laita se paikkaan, jossa lapset ja muut aslattomat henkilöt eivät pääse siihen käsiksi. Sähkötyökalut ovat vaarallisia aseita osaamattomissa käsissä.
6. Pidä laitteesta hyvää huolta. Pidä terät terävinä ja puhtaina. Hyvässä kunnossa oleva laite toimii paremmin ja on helpompi hallita.
7. Varmista aina ennen laiteen käyttöä, että sen liikkuvat osat ovat kunnolla paikallaan eivätkä ota kiinni mihinkään, että kaikkil osat ovat ehljä ja ette laitteessa tai työskentolypaikalla ole mitään, mikä voisi haitata laiteen käyttöä. Vie vahingolttunut laite korjattavaksi ennen kuin käytät sitä uudelleen. Monen onnettomuuden syynä ovat huonokuntoiset työkalut.
8. Käytä vain valmistajan juuri tähän laitteeseen suosittelemia varusteita. Vaikka varuste itsessään ollsi turvallinen, se voi vääärään laitteeseen liitettynä olla vaarallinen.

KORJAUKSET

1. Jätä laitteen huolto ja korjaukset sähköalan ammattilaisen tehtäväksi. Asiattomat korjaukset aiheuttavat onnettomuusvaaran.
2. Korjausten yhteydessä saa käyttää vain alkuperäisten oslen kaltaisia varaosia. Noudata kohdassa "Hulto" annettuja ohjeita. Väärien varusteiden käyttö tai huolto-ohjeiden noudattamatta jättäminen aiheuttavat sähköisku- ja henkilövahinkovaaran.

ERITYISET PYÖRÖSAHAN KÄYTTÖÖN LIITTYVÄT TURVALLISUUSOHJEET KAARAL

Pidä kätesi poissa sahattavalta pinnalta ja sahanterän tieltä. ÄLÄ KOSKAAN laita kättäsi sahanterän taakse, koska, jos terä juuttuu kiinni, saha voi "potkaista takaisin" ja leikata kätesi. Seiso aina sahan jommallakummalla sivulla.

Laitetta on käsiteltävä kahdella (2) kädellä. Jotta tämän laitteen käyttö olisi turvallista, laitetta on käytettävä molemmin käsin. Älä käytä pyörösahaa tikkalla tai portailla seisten. Jos joudut sahaamaan jossain ylhääällä, käytä vankkoja lavoja tai rakennustelineitä.

1. Pitele sahan varsinaisesta kahvasta toisella kädellä ja apukahvasta tai sähkömoottorin suojakuvusta toisella kädellä. Kun pitelet sahasta kiinni kaksin käsin, et voi vahingossakaan loukata kättäsi terään.
2. Älä missään tapauksessa lukitse/kiinnitä alempaa teränsuojusta (7) auki-asentoon. Sahan käytö on erittäin vaarallista, jos alempi teränsuojus on lukittu auki-asentoon. Varmista siksi alna ennen sahan käynnistämistä, että alempi teränsuojus pääsee liikkumaan vapaasti ja että se sulkoutuun terän ympärille heti, kun nostat sahan ylös työstettävästä kappaleesta. Nosta alempaa teränsuojusta kahvasta (4) varmistaaksesi, että se pääsee liikkumaan vapaasti, eikä ota kiinnä terään tai sahan mihinkään muuhun osaan, olipa sahaussyvyys tai jirikulma sitten mikä tahansa. Älä käytä sahasa, jos alempi teränsuojus ei liku vapaasti tai mene kunnolla kiinnä.
3. Varmista aina ennen kuin lasket sahan työpenkille tai lattiale, että alempi teränsuojus on sulkoutunut kokonaan terän ympärille. Muista, että terä pyörii vielä jonkin aikaa sen jälkeen, kun olet vapauttanut virtakytkimen.
4. Avaa alempí teränsuojus käsin vain silloin, kun haluat aloitta sahauksen puulevyn keskeltä. Nosta teränsuojusta tällöin kahvasta (4). Irrota otteesi teränsuojuksen kahvasta heti kun terä koskettaa työstettävää kappaletta. Kaikessa muussa sahauksessa teränsuojuksen täytyy antaa toimia täysin automaattisesti.
5. Varmista, eltä kaikki sahan suojavarusteet toimivat kunnolla. Irrota pistotulppa pistorasiasta ja tarkista sitten kaikkien varusteiden toiminta.

6. Pidä laite hyvässä kunnossa ja huolehdi siitä, ettei liitäntäjohto pääse sahausalueelle tai kietoudu työstettävän kappaleen ympärille.

7. Älä kurottele sahattavan kappaleen alle äläkä yritä irrottaa irti sahattuja osia ennen kuin sahan terä on kokonaan lakannut pyörimästä.

8. Muista tukea kiinnittää työstettävä kappale kunnolla ja pidellä sahasta tukevasti kaksin käsin, niln et vahingossa menetä sahan hallintaa. Henkilövahinkojen vaara. ÄLÄ KOSKAAN pitele sahattavaa kappaletta kiinni käsin tai polveasi vasten.
9. Muista, että on vaarallista sahata aukkoja valmiisiin seiniiin tai muihin paikkoihin "sokkona". Terä voi osua jännitteellisiin sähköjohtoihin tai muihin esineisiin, kuten nauloihin, mikä taas voi saada sahan "potkaisemaan takaisin".
10. Jos sahaus keskeytyy tai jos terä jää jumlin, vapauta välittömästi ON/OFF-virtakytkin ja pitole saahaa paikallaan työstettävässä kappaleessa kunnes terä on kokonaan pysähtynyt. Älä yritä irrottaa jumlin jäänyttä sahaa terän vielä pyörlessä, koska se voi saada sahan "potkaisemaan takalsin".
11. Varmista alna ennen sahauksen aloittamista, ettel sahattavan kappaleen alla ole mitään esteitä, ettet vahingossa sahaa esim. sahapukkia tai pöytää.
12. Käytä aina rinnakkaisvastetta sahatessasi kappaleita halki.
13. Poista sahattavasta kappaleesta naulat, ruuvit ja muut metalliosat, jotka voivat vahingoittaa terää.
14. Älä kanna sahaa sen ollessa käynnissä.
15. Varmista aina ennen sahausta, että syvyyden ja jiirikulman säätöjen lukitsimet on kunnolla kiristetty.
16. Käytä vain valmistajan suosittelemia sahanteriä ja varmista, että ne ovat hyvässä kunnossa. Ne eivät saa olla vääntyneltä tai nlistä ei saa puuttua hampaita. Huonokuntoisten tenien käyttö on erittä vaaralista ja saattaa aiheuttaa vakavia onnettomuuksia, jotka volvat aiheuttaa henkilövahinkoja käyttäjälle tai muilla lähellä oleskeleville tai vahingoittaa itse laitetta.
17. Käytä vain oikean kokoisia, paksuisia ja tyyppisiä teriä. Älä käytä teriä, joiden halkaisija on suurempi kuin laitteen teknisissä tiedoissa mainittu. Käytä vain laitteeseen hyväksyttyjä teriä. Terän

suurimman pyörimisnopeuden on oltava suurempi kuin sahan pyörimisnopeus. Jos terän keskiörelän koko ei vastaa sahan kilnittilmen kokoa, terää ei saa asennettua keskitetysti. Tällainen terä alkaa pyöriä epäkeskosti, jolloin sahaa voi olla mandoton hallita.
18. Älä koskaan kiinnitä sahanterää viallisella tai rikkinäisellä laippa-aluslaatalla tai lukitusruuvilla.
19. Älä käytä pikateräksestä valmistettuja teriä.
20. Älä pysäytä pyörivää terää painamalla sahaa eteenpäin tai terää sivulle.
21. Älä missään tapauksessa asenna tähän laitteeseen mitään hioma- tai katkaisulaikkoja. Käytä vain oikeantyyppisiä sahanterlä, jotka sopivat kulloiseenkin sahaukseen.
22. Älä käytä teriä, jotka ovat ohuempia tai paksumpia kuin halkaisukiila.
23. Varmista, että terän pyörimissuuntaa osoittava nuoli osoittaa samaan suuntaan sahan ylemmässä, klinteässä teränsuo-juksessa clevan nuolen sekä laitteen sähkömcottorin pyörimissuuntanuolen kanssa. Terän hampaiden kuuluu aina osoittaa edestä katsottuna ylöspäin.
24. Pidä karan akseli ja laippa-aluslaatta puhtaina.
25. Älä missään tapauksessa käytä vialista tai rikkinäistä laippa-aluslaattaa tai lukitusruuvia. Käytä vain tähän laitteeseen tarkoitettuja laippa-aluslaattoja ja lukitusruuveja.
26. Varmista alna ennen kuin käynnistät sahan, ettei terä ota klinni työstettävään kappaleeseen.
27. Älä paina sahaa, vaan anna sen ja terän tehdä työ. Turha painaminen tylsyttää terää, vähentää tehoa ja lyhentää terän ja sahan käyttöikää.

"TAKAPOTKU"

"Takapotkulla" tarkoltetaan tilannetta, jossa terä jää yhtäkkiä jumiin ja pysähtyy, jolloin saha hyppää ylös ja/tal taaksepäin käyttä- jää kohti. Tämä vaarallinen tilanne syntyy sekunnin murdo-osassa. Sen voi aiheuttaa
lian ahdas sahausjälki, jolloin terä liikkuu raskaasti tai jää kokonaan kiinni ja pysähtyy. Jos terä on vääntymyt tai ei liku suoraan pitkin sahausuraa, terän takaosan hampaat vovat ottaa kiinni työstettävän kappaleen yläpintaan, mikä saa sahan kiipeämään hallitsematomasti ylös ja iirti työstettävää kappaleesta ja potkaisemaa käyttäljää kohti. Kun ymmärät, mitä voi tapehtua, osaat varautua siihen la toimia tarpeen vaatiessa olkain.
Pidä terät aina terävinä ja hyväkuntoisina ja varmista, että työstettävä kappale on kunnolla kiinnitetty, niin takapotkujen vaara vähenee.
Vapauta virtakytkin välttömästi, jos terä juuttuu klinni tai jos saha pomppaa ylös. Anna terän pysähtyä kokonaan ennen kuin alat irrottaa siltä työstettävästä kappaleesta. Älä misään tapauksessa aseta kättäsi tai sommasi sahan etu- tai takapuolle. Jos kone sattuu "polkaissema takaisin" juuri sillä hetkellä, terä voi kulkea kätesi yli ja aiheuttaa vakavan henkilövahvingon. Varmista aina ennen sahauksen aloiftlamista, että sahaussyvyyden ja jirikulman lukitsimet om kiristetty kunnolla. Käytä vain teräi, joiden halkaisija ja koskiöroiän halkaisija ovat oikeita. Älä käytä vialisia tai rikkinäisi lukitusruuveja tai laippa-aluslaattoja. Tarkista työstettävä kappale aina ennen sahausta ja polsta siltä mahdolliset naulat yms. metallisosat.

VAROITUS!

On erittäin tärkeää, että kiinnität työstettävän kappaleen kunnolla ja pitelet sahaa tukevasti kaksin käsin. Näin pystyt hallitsemaan sahaa useimmissa tilantelissa ja vakavlen henkilöva-hinkojen väära vähenee.

HUOMAA!

Ole erittäin varovainen sahatessasi kosteaa, tuoretta tai painekyllästettyä puuta, "takapot-kun" vaara on tällöin tavallista suurempi.

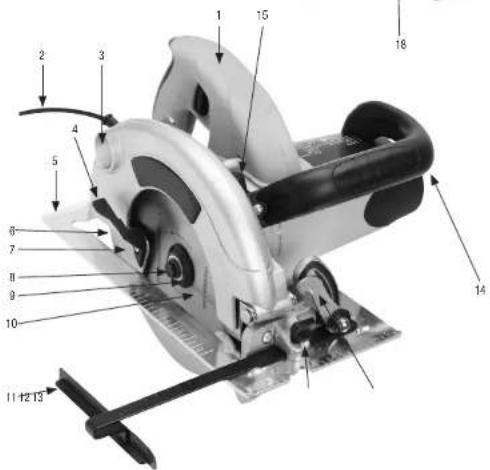

1. Kahva
2. Liitäntäjohto ja pistotulppa
3. Purunpolstin
4. Alemman, liikkuvan teränsuojuksen kahva
5. Pohjalevy
6. Halkaisukiila
7. Ylempi teränsuojus
8. Sahanterän lukitusruuvi
9. Ulompi laippa-aluslaatta
10. Sahanterä
11. Rinnakkaisvaste
12. Rinnakkaisvasteen lukitsin
13. Jiirikulman lukitsin
14. Apukahva
15. Karalukko
16. ON/OFF-virtakytkin
17. ON/OFF-virtakytkimen lukitus-/turvapainike
18. Syvyydensäädön lukitusvipu

PIDÄ SAHANTERÄ PUHTAANA JA TERÄVÄNÄ

Käytä suojakäsineitä käsitellessäsi sahanterää. Älä koske terän terävlin hampalslin. Älä kurottele työstettävän kappaleen alle sahanterän pyöriessä. Älä poimi sahattavasta kappaleesta irronnelta paloja sahausalueelta terän vielä pyöriessä.

VAROITUS:

Terä pyörii vielä jonkin aikaa sen jälkeen, kun olet vapauttanut virtakytkimen.

Kuva 2

Kuya 1

Irrota sahan liitäntäjohdon pistotulppa pistorasiasta aina ennen kulin alat valhtaa sahan varusteita tai huoltaa tai säätää sahaa.

1. Aseta saha kyljelleen tasaiselle alustalle.
2. Kierrä sahanterää (10) varovasti käsin ja paina samalla karalukkoa (15) kunnes sahanterä lukkiutuu paikalleen. Löysää terän lukitusruuvia (8) kiertämällä sitä vastapäivään laitteen mukana toimitetulla avaimella.
3. Irrota lukitusruuvi (8), aluslaatta ja ulompi laippa-aluslaatta (9).
4. Taita alempi terānsuojus (7) ylös nostamalla sitä kahvasta (4) ja ota sahanterä pois.
5. Puhdista laippa-aluslaatat ja asenna uusi sahanterä akseliin siten, että se tulee sisempää laippa-aluslaattaa vasten.
6. Varmista, että terän hampaat ja pyörimissuuntaa osoittava nuoli osoittavat samaan suuntaan yiemmässä teränsuojuksessa olevan nuolen kanssa.
7. Asenna ulompi laippa-aluslaatta (9), aluslaatta sekä sahanterän lukitusruuvi (8) paikalleen. Paina karalukkoa (15) ja kirstä lukitusruuvi (8) kunnolla.
8. Pyöritä terää käsin ja varmista, että se pääsee pyörimään vapaasti.

HUOMAA!

Sahanterän lukitusruuvissa (8) on normaalit oikeanpuoleiset kierteet.

1. Avaa syvyydensäädön lukitusvipu (18).
2. Pitele sahan pohjalevyä (5) tilvlisti työstettävän kappaleen reunaa vasten ja nosta itse sahaa, kunnes terä tulee oikealle korkeudelle (juuri ja juuri työstettävän kappaleen alareunan alapuolelle), mikä näkuv suyuwasteikosta.
3. Avaa syvyydensäädön lukitusvipu (18).
4. Pitele sahan pohjalevyä (5) tiivlisti työstettävän kappaleen reunaa vasten ja nosta itse sahaa, kunnes terä tulee oikealle korkeudelle (juuri ja juuri työstettävän kappaleen alareunan alapuolelle), mikä näkyy syvyysasteikosta.

5. Lukitse lukitusvipu (18).

6. Lukitse lukitusvipu (18).

ON/OFF-VIRTAKYTKIN (KUVA 5)

Varmista alna ennen sahan käynnistämistä, että sahanterä pääsee pyörimään vapaasti ja että terän lukitusruuvi (8) on kunnolla kilni.

1. Liitä pistotulppa pistorasiaan.
2. Paina ensin lukitus-/turvapainiketta (17) ja sitten ON/OFF-virtakytkintä (16). Vapauta sen jälkeen lukitus-/turvapainike (17).
3. Saha kytkeytyy pois päältä heti kun va-pautat ON/OFF-virtakytkimen (16).

1. Avaa jiirikulmansäädön lukitusvipu (13).
2. Nyt voit kääntää pohjalevyn (5) haluamaa- si kulmaan, 0–45°.
3. Säädä kulma sopivaksi asteikon avulla.
4. Lukitse lukitusvipu (13).

Kuwa 4

Rinnakkaisvasteen avulla pystyt sahaamaan työstettävän kappaleen reunan suuntaisesti. 1. Avaa rinnakkaisvasleen lukitusvipu (12).

1. Työnnä rinnakkaisvaste (11) pohjalevyn uraan.

2. Säädä sahausloveys sopivaksi rinnakkaisvasteen (11) asteikon ayulla.

3. Kiristä lukitusvipu (12).

4. Liikuta sitten sahaa siten, että rinnakkaisvaste pysyy koko sahauksen ajan kiinni sahattavan kappaleen reunassa, nilin sahaus tapahtuu kappaleen reunan suuntaisesti.

5. Jos haluat sahata pois "leveämmän" kaistaleen kuin mitä rinnakkaisvasteen pituus antaa myöten, kilnitä sahattavaan kappaleeseen suuntaviivain.

Kuva 6

#BILTEMA

Art. 17-718

SÄGGUIDE (KUVA 7)

Pohjalevyn (5) etureunan oikeanpuoleinen ura (0°) on suoran 90° sahauksen ohjain, kun taas vasemmanpuoleinen ura (90°) on 45° jilirisa-hauksen ohjain. Tämä ohjain näyttää, mihin kohtaan sahaslusina suunnilleen tulee (terän typpi ja paksuus valkuttavat jonkin verran). Kokeile aina ensin jollain ylimääräisellä puunkappaleella, mihin kohtaan sahaslusina tulee. Voit ehkäistä sahattavan kappaleen sälöilyä, kun asetat kappaleen parempi puoli alaspäin.

KÄYTTÖ

Valmistele sopiva työpöytä

Koska sahanterä sahaa työstettävän kappaleen läpi, ts. syvemmälle kuin kappaleen paksuuus, sahattava kappale on asetettava tukevien pukkien varaan tai työpenkille. Varmista, että käyttämäsi alusta on tukeva. Työ käy turvallisimmin, kun klinnität sahattavan kappaleen ruuvipuristimilla tai vastaavilla. Näin molemmat kätesi jäväät vapaiksi laitteen käsittelyyn, etkä voi vahingossakaan sahata käsälsi, kun pidät nillä sahasta klinni.

Tavallinen sahaus

1. Säädä sahaussyvyys ja mandollinen jirikulma. Aseta pyörösahan pohjalevyn etuosa sahattavalle pinnalle siten, että alemman teränsuojuksen etureuna osuu työstettävää kappaletta vasten. Suuntaa sitten saha suunniteltuun sahauslinjaan siten, että sahanterä tulee sahauslinjan oikealle puolelle.
2. Pitele sahaa käynnistyshetkellä aina toisella kädellä varsinaisesta kahvasta ja toisella apukahvasta. Älä koskaan työnnä sahaa väkisin eteenpäin, vaan työnnä

tasaisesti ja kevyesti ja jatka työntämistä vielä sahauksen jälkeen niin kauan, että terä on kokonaan pysähtynyt. Jos keskeytät sahaamisen välillä, anna terän saavuttaa täysi pyörimisnopeus ennen kuin aloitat sahaamisen uudelleen.

1. Kun sahaat poikkisyin, puulla on taipu-mus sälöillä. Kun liikutat sahaa tavallista hitaammin, sälöily vähenee.

Reiän sahaaminen kappaleen keskelle (pocket cut)

1. Irrota pistotulppa pistorasiasta aina ennen kuin alat säätää sahaa. Säädä sahaus- syvyys työstettävän kappaleen mukaan. Nosta sitten alempaa teränsuojusta (7) kahvasta (4).

2. Pitele sahaa siten, että terä on ihan sahattavan kohdan yläpuolella. Käymnistä saha ja odota kunnes terä saavuttaa täyden pyörimisnopeuden. Laskee sahaa asteltain ja varovasti alas siten, että terä alkaa ottaa kiinni sahattavaan kohtaan. Anna sahan levätä pohjalevyn etureunan varassa, jolloin voi hyödyntää sitä tukena ja kääntökohtana. Kun terä pureutuu työstettävään kappaleeseen, päästä otteesi teränsuojuksesta. Anna pohjalevyn levätä sahattavaa pintaa vasten ja jatka sahaamista suoraan eleepnäi pitkin sahauslinja. Anna sahanterän pysähtäyä kokonaan ennen kuin nostat sen irti sahausurasta. Älä koskaan vedä sahaa taaksepäin, sillä se pykii tällöin hyppäämään ylös sahausurasta ja voi potkaista takaisin. Viimeistele nurkat pistosahalla tai käsisahalla.

Isojen levyjen sahaaminen

1. Kun sahaat isoja levyjä tai pitkiä lauto- ja, tue ne kunnolla, etteivät ne pääse talpumaan. Jos sahattava kappale pääsee taipumaan, sahanterä jää hyvin suurella todennäköisyydellä jumiin, jolloin saha voi potkalsta takalsin.
2. Aseta tuki mahdollisimman lähelle sahauslinjaa. Säädä sahaussyvyys siten, että terä menee kunnolla sahattavan kappaleen läpi, mutta ei kuitenkaan sahaa rikki pöytää tai työpenkkiä.

1. Muista aina irrottaa laitteen pistotulppa pistorasiasta ennen kuin ryhdyt puhdis- tamaan tai huoltamaan laitetta, niin saha ei pääse käynnistymään vahingossa. Saha on kätevintä puhdistaa paineilmaa. Muista käyttää suojalaseja aina paineil- maa käyttäässäsi. Jos käytettävissä ei ole paineilmaa, poista puru ja pöly sahasta harjalla.
2. Pidä moottorin tuuletusaukot ja laitteen virtakytkin aina puhtaana ja puruttomana. Älä kuitenkaan puhdista tuuletusaukkoja työntämällä niihin mitään teräviä esineitä.
3. Älä koskaan käytä laitteen muoviosien puhdistukseen mitään syövyttäviä kamikaaleja, kuten bensiiniä, hiilitetrakloridia tai multa klooria sisältäviä puhdistusainelta, ammoniakkia tai sitä sisältäviä kotitaloudessa käytettäviä puhdistusainelta, koska ne voivat haurastuttaa muoviosia.
4. Jos saha ei toimi kunnolla, syynä voivat olla kuluneet hiiliharjat. Vie saha tarkistettavaksi ja/tai hilliharjojen valhtoa varten valtuutettuun huoltoliikkeeseen.
5. Sahanterä tylsyy käytössä, myös pehmeää puuta sahattaessa. Terä on liian tylsä, jos joudut työntämään sahaa eteenpäin sen sijaan, että vain ohjaisit sitä. Vie tylsynyt terä teroitettavaksi huoltollikkeeseen.
6. Pidä saha aina puhtaana.

VARUSTEET

• Lenkkiavain
  • Ylimääräinen hiiliharjasarja
  • Rinnakkaisvaste
