KÄYTTÖOHJE QT4601RW Husqvarna-Electrolux

Käyttöohje Jääpakastin

Bruksanvisning Kombiskap

Bruksanvisning Kyl-frys

Kiitos, että olet valinnut erään laadukkaista tuotteistamme.

Lue nämä ohjeet huolellisesti varmistaaksesi laitteen ongelmattoman ja parhaan mahdollisen toiminnan. Ohjeiden avulla osaat käyttää kaikkia laitteen toimintoja helposti ja nopeasti. Säilytä tämä käyttöohjekirja aina käden ulottuvilla paikassa, jossa se pysyy siistinä. Luovuta käyttöohje laitteen mahdolliselle uudelle omistajalle.

Toivomme, että uusi laitteesi tuottaa sinulle paljon iloa.

SISÄLLYS

TURVALLISUUSOHJEET

Lasten ja taitamattomien henkilöidenturvallisuus 20Yleiset turvallisuusohjeet 20Päivittäinen käyttö 21Huolto ja puhdistus 21Asennus 21Huoltopalvelu 22

KÄYTTÖ

Kytkeminen toimintaan 22Laitteen kytkeminen pois toiminnasta	22
Lämpötilan säätäminen 22

ENSIMMÄINEN KÄYTTÖKERTA

Sisätilan puhdistaminen 23
PÄIVITTÄINEN KÄYTTÖ
Ruokien pakastaminen 23
Pakasteiden säilyttäminen 23
Sulatus	23
Siirrettävät hyllyt	24
Pulloteline	24
Vihanneslaatikko	24
Ovilokeroiden sijoittaminen	25
Pakastuslaatikoiden poistaminen
pakastimesta	25

HYÖDYLLISIÄ NEUVOJA JA VINKKEJÄ 25

Normaalin toiminnan äänet	25
Energiansäästövinkkejä	26
Tuoreiden elintarvikkeiden säilytys	26
Säilytysohjeita	26
Pakastusohjeita	26
Pakasteiden säilytysohjeita	27

HOITO JA PUHDISTUS	27
Säännöllinen puhdistus 27
Jääkaapin sulattaminen	27
Pakastimen sulattaminen	28

KÄYTTÖHÄIRIÖT	29

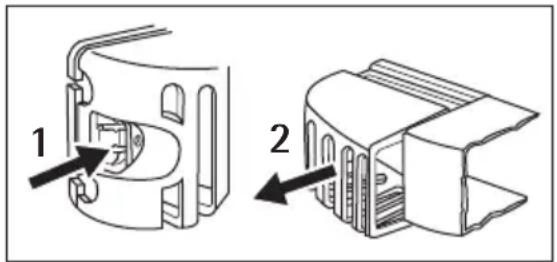

Lampun vaihtaminen	30
Over 23 sulkeminen	30

TEKNISET TIEDOT 31

ASENNUS23		31
	Sijoittaminen	31
	Sijoituspaikka	32
	Sähköliitäntä	32

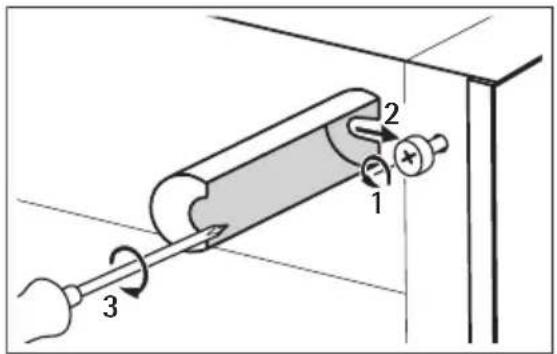

	Takaosan välikappaleet 32

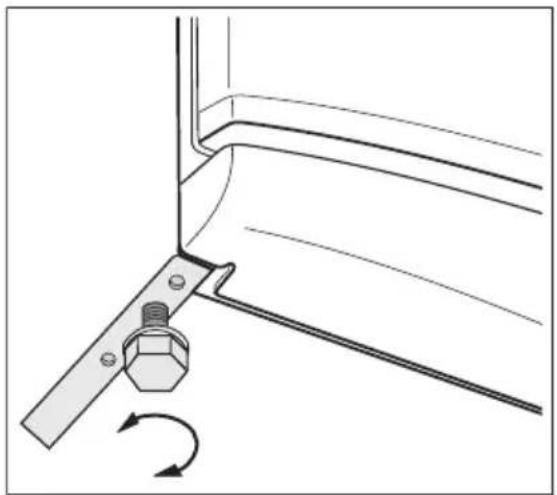

	Tasapainottaminen	33
	Hyllyjen kiinnikkeiden irrottaminen	33
	Oven kätisyyden vaihtaminen	33
YMPÄRISTÖNSUOJELU

Oikeus muutoksiin pidätetään

TURVALLISUUSOHJEET

Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asun-

non vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten.

Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta.

Lasten ja taitamattomien henkilöiden turvallisuus

- Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai koke-mattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvalli-suudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.

Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.

- Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukehtumisvaaran.

- Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen liitäntäkohtaa) ja irrota laitteen ovi. Tällä tavoin voidaan välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen vaara.

- Tässä laitteessa on magneettiset oven tiivisteet. Jos entisen laitteesi ovessa on jousilukitus (salpa), riko jousilukitus, ennen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran.

Yleiset turvallisuusohjeet

HUOMIO

Älä tuki laitteen ilmanvaihtoaukkoja.

- Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen kotitalouskäytössä tämän käyttöohieen kuvauksen mukaisesti.

- Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen ayulla.

- Älä käytä muita sähkölaitteita (esim. jäätelökonetta) jäähdytyslaitteiden sisällä, elleivät ne ole valmistajan hyväksymiä tähän tarkoitukseen.

- Varo vahingoittamasta jäähdytysputkistoa.

- Laitteen jäähdytysputkisto sisältää isobutaania (R600a), joka on hyvin ympäristöystävällinen luonnonkaasu, mutta kuitenkin tulenarka.

Varmista, etteivät jäähdytyspiirin komponentit pääse vaurioitumaan laitteen kuljetuksen ja asennuksen aikana.

Jos jäähdytysputkisto vaurioituu:

- vältä avotulta ja muita syttymislähteitä

- tuuleta huolellisesti huone, johon laite on sijoitettu

- Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.

VAROITUS!

Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa vain valtuutettu huoltoliike.

1. Virtajohtoa ei saa jatkaa.

2. Varmista, että virtajohto ei joudu puristuksiin tai pääse vahingoittumaan laitteen takana. Litistynyt tai vahingoittunut virtajohto voi ylikuumentua ja aiheuttaa tulipalon.

3. Laitteen verkkovirtakytkennän on oltava hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta.
4. Älä vedä virtajohdosta pistoketta irrottaessasi.
5. Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipalon vaaran.
6. Laitetta ei saa käyttää, jos sisävalon lampun suojus 5) on irrotettu.

- Laite on painava, ja sen siirtämisessä on noudatettava varovaisuutta.

- Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja.

- Laite ei saa olla pitkään suorassa auringonvalossa.

- Tämän laitteen hehkulamput ⁶⁾ ovat erityisiä lamppua, joita saa käyttää vain kodinkoneissa. Ne eivät sovi huoneiden valaistukseen.

Päivittäinen käyttö

- Älä laita kuumia kattiloita laitteen muoviosien päälle.

- Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää.

- Älä laita elintarvikkeita suoraan takaseinän ilmanvaihtoaukkoa vasten. 7)

- Pakasteita ei saa pakastaa uudelleen sen jälkeen, kun ne on kerran sulatettu.

- Säilytä valmispakasteet pakkauksen ohjeita noudattaen.

- Noudata tarkasti laitteen valmistajan säilytysohjeita. Lue ohjeet.

- Älä laita pakastimeen hiilihappopitoisia tai poreilevia juomia, sillä jäätyessä pakkaukseen muodostuu painetta, jolloin se voi räjähtää ja vahingoittaa laitetta.

- Mehujäät voivat aiheuttaa kylmävammoja, jos ne nautitaan suoraan pakastimesta otettuina.

Huolto ja puhdistus

• Ennen kuin aloitat laitteen huoltamisen, kytke laite pois päältä ja irrota pistoke pistorasiasta.
• Älä käytä laitteen puhdistamisessa metalliesineitä.
• Älä käytä huurteen poistamisessa teräviä esineitä. Käytä muovista kaavinta.
• Tarkista säännöllisesti jääkaapin sulatusveden poistoaukko. Puhdista poistoaukko tarvittaessa. Jos poistoaukko on tukossa, vesi kerääntyy laitteen pohjalle.

Asennus

Noudata tarkasti sähköliitäntää käsittelevissä kappaleissa annettuja ohjeita.

• Pura laite pakkauksestaan ja tarkista mahdolliset kuljetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ilmoita mahdollisista vahingoista välittömästi jälleen-myyjälle. Säilytä tässä tapauksessa pakkausmateriaalit.
• Odota vähintään kaksi tuntia, ennen kuin kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin.

5) Mikäli varusteena

6) Mikäli laitteessa on lamppu

7) Mikäli kyseessä on huurtumaton Frost Free -malli

5) Mikäli varusteena 6) Mikäli laitteessa on lamppu 7) Mikäli kyseessä on huurtumaton Frost Free -malli

• Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä.
• Laite on mahdollisuuksien mukaan sijoitettava selkä seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kompressori, lauhdutin) ei voida koskea.
• Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen.
• Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.
• Laitteen saa kytkeä ainoastaan puhtaaseen vesijohtoverkkoon. 8)

Huoltopalvelu

• Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.
• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.

Ympäristönsuojelu

Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä eristemateriaaleissa. Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdyskuntajätteen keräykseen. Eristevaahto sisältää tulenarkoja kaasuja: laitteen käytöstäpoistossa ja hävittämisesä tulee noudattaa paikallisia jätehuoltomääräyksiä. Vältä vahingoittamasta jäähdytysyksikköä, erityisesti lämmönvaihtimen läheltä. Tässä laitteessa käytetyt, symbolilla ⚙ merkityt materiaalit ovat kierrätettäviä.

KÄYTTÖ

Kytkeminen toimintaan

Kiinnitä pistoke pistorasiaan.

Käännä lämpötilan säädintä myötäpäivään keskiasentoon.

Laitteen kytkeminen pois toiminnasta

Laite kytketään pois toiminnasta kääntämällä lämpötilan säädin asentoon O.

Lämpötilan säätäminen

Lämpötila säätyy automaattisesti.

Laitetta käytetään seuraavasti:

• Lämpötilaa säädetään korkeammaksi kääntämällä lämpötilan säädintä pienempiä asetusarvoja kohti.
• Lämpötilaa säädetään kylmemmäksi kääntämällä lämpötilan säädintä suurempia asetusarvoja kohti.

Keskiasento on yleensä sopivin asetus.

Huomioi lämpötilan säätämisessä seuraavat siihen vaikuttavat asiat:

• huoneen lämpötila
• oven avaamistiheys
• säilytettävien elintarvikkeiden määrä
  8) Mikäli laitteessa on vesiliitäntä

- laitteen sijaintipaikka.

Jos ympäristön lämpötila on korkea tai jos jääkaappi on hyvin täynnä, ja lämpötila on säädetty hyvin kylmäksi, kompressori voi käydä jatkuvasti, jolloin takaseinään muodostuu huurretta. Tässä tapauksessa lämpötilan säädin kannattaa kääntää korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.

ENSIMMÄINEN KÄYTTÖKERTA

Sisätilan puhdistaminen

Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisään sijoitettavat varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi näin uudelle laitteelle tyypillisen hajun. Kuivaa pinnat ja varusteet lopuksi huolellisesti.

Älä käytä puhdistusaineita tai hankaavia jauheita, sillä ne vahingoittavat pintoja.

PÄIVITTÄINEN KÄYTTÖ

Ruokien pakastaminen

Pakastinosasto soveltuu tuoreiden elintarvikkeiden pakastamiseen sekä valmispakasteiden pitkäaikaiseen säilyttämiseen.

Kun pakastat tuoreita elintarvikkeita, keskimääräistä asetusta ei tarvitse muuttaa.

Voit kuitenkin nopeuttaa pakastumista kääntämällä lämpötilan säätimen korkeampaan, maksimilämpötilan asetukseen.

Tällöin jääkaappiosaston lämpötila voi laskea alle 0 °C:n. Jos näin käy, palauta pakastimen lämpötilan säädin korkeamman lämpötilan asetukseen.

Laita pakastettavat elintarvikkeet ylimpään osastoon.

Pakasteiden säilyttäminen

Kun käytät pakastinta ensimmäistä kertaa tai pitkän käyttämättömän jakson jälkeen, anna laitteen toimia vähintään kahden tunnin ajan suuremmilla asetusarvoilla.

Jos pakastin sulaa vahingossa esimerkiksi sähkökatkon vuoksi, kun sähkö on ollut poikki pitempään kuin teknisissä ominaisuuksissa (kohdassa Käyttöönottoaika) mainitun ajan, sulaneet elintarvikkeet on käytettävä nopeasti tai valmistettava ruoaksi, jonka jälkeen ne voidaan pakastaa uudelleen (kun ne ovat jäähtyneet).

Sulatus

Pakasteet voidaan sulattaa ennen käyttöä jääkaapissa tai huoneen lämpötilassa riippuen siitä, kuinka nopeasti niitä tarvitaan.

Pienempiä paloja voidaan kypsentää myös jäisinä suoraan pakastimesta otettuna: Kypsennys kestää tässä tapauksessa pitempään.

Siirrettävät hyllyt

Jääkaapin seinissä on kannattimia eri tasoilla, minkä ansiosta hyllyt voidaan sijoittaa halutulle tasolle.

Sijoita pullot (suu eteenpäin) valmiiksi asetettuun hyllyyn.

Jos hylly on vaakasuorassa, laita siihen vain sul-jettuja pulloja.

Pullotelinettä voidaan kallistaa, jotta siinä voidaan säilyttää myös avattuja pulloja. Se tehdään vetämällä sitä niin, että se voi kääntyä ylöspäin ja kiinnittyä seuraavalle hyllytasolle.

Laatikko sopii hedelmien ja vihannesten säilyttämiseen.

Laatikossa on välilevy, jolla saadaan tarvittavan kokoiset lokerot asettamalla levy haluttuun asentoon.

Laatikon pohjalla on ritilä (mallikohtainen), jota voidaan tarvittaessa käyttää pitämään hedelmät ja vihannekset erillään pohjalle mahdollisesti muodostuvasta kosteudesta.

Kaikki laatikon osat voidaan irrottaa puhdistusta varten

Ovilokeroiden sijoittaminen

Ovilokerot voidaan sijoittaa eri korkeuksille siten, että erikokoiset pakkaukset mahtuvat lokeroihin.

Ovilokeroiden korkeus säädetään seuraavasti:

Vedä lokeroa varovasti nuolen suuntaan, kunnes se irtoaa kiinnikkeestään. Sijoita lokero sen jälkeen haluamallesi korkeudelle.

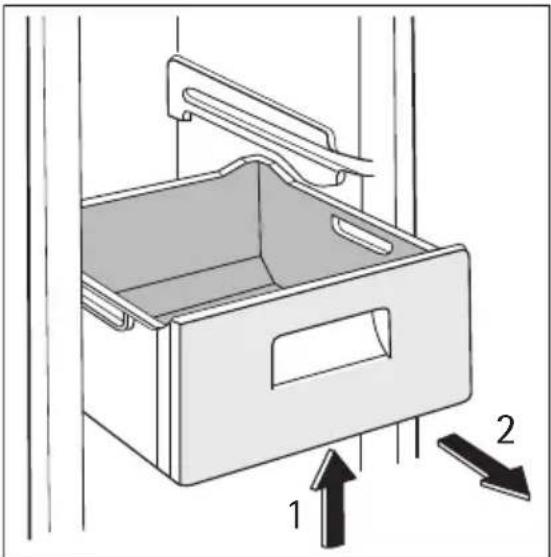

Pakastuslaatikoiden poistaminen pakastimesta

Pakastuslaatikoissa on pysäytin, joka estää laatikoiden irtoamisen ja putoamisen vahingossa.

Kun haluat poistaa laatikon kokonaan pakasti- mesta, vedä laatikkoa itseäsi päin pysäyttimeen saakka ja ota laatikko sen jälkeen pois kallistamal- la sen etuosaa ylöspäin.

Laatikko asetetaan takaisin paikalleen nostamalla kevyesti sen etuosasta siten, että laatikko me- nee pakastimen sisään. Kun laatikko on mennyt pysäyttimien ohi, työnnä se paikalleen.

Normaalin toiminnan äänet

• Laitteesta voi kuulua lorisevaa tai pulputtavaa ääntä jäähdytysaineen pumppautuessa kierukoiden tai putkien läpi. Tämä on normaalia.
• Kun kompressori on käynnissä, jäähdytysaine virtaa kaikkialla putkistossa, jolloin kompressorista kuuluu hurinaa tai sykkivää ääntä. Tämä on normaalia.
• Lämpölaajeneminen voi aiheuttaa äkillistä ritisevää ääntä. Lämpölaajeneminen on luonnollinen fysikaalinen ilmiö. Tämä on normaalia.

- Kompressorin käynnistyessä tai pysähtyessä lämpötilan säätimestä kuuluu vaimea nak-sahdus. Tämä on normaalia.

Energiansäästövinkkejä

• Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.
• Jos ympäristön lämpötila on korkea, ja lämpötila on säädetty hyvin kylmäksi kaapin ollessa hyvin täynnä, kompressori voi käydä jatkuvasti, jolloin haihduttimeen muodostuu huurretta tai jäätä. Käännä tässä tapauksessa lämpötilan säädin korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.

Tuoreiden elintarvikkeiden säilytys

Noudata seuraavia ohjeita varmistaaksesi elintarvikkeiden parhaan mahdollisen säilyvyyden:

• Alä laita jääkaappiin lämpimiä ruokia tai haihtuvia nesteitä
• Peitä ruoka kannella tai kääri folioon tms. erityisesti, kun ruoka on voimakastuoksuista
• Sijoita elintarvikkeet jääkaappiin siten, että ilma pääsee kiertämään vapaasti niiden ympärillä

Säilytysohjeita

Vinkkejä:

Liha (kaikki lihalajit): pakkaa muovipusseihin ja laita vihanneslaatikon päällä olevalle lasihyllylle.

Säilytä lihaa tällä tavoin korkeintaan muutama päivä.

Kypsennetty ruoka, kylmät ruoat jne: peitä kannella ja laita mille hyllylle tahansa.

Hedelmät ja vihannekset: puhdista huolellisesti ja säilytä niille tarkoitetussa laatikossa/laatikoissa.

Voi ja juusto: säilytä ilmatiiviissä rasioissa tai pakattuna alumiinifolioon tai muovipussiin mahdollisimman ilmatiiviisti.

Maitopullot: säilytä korkilla suljetut maitopullot oven pullotelineessä.

Banaaneita, perunoita, sipuleita ja valkosipuleita ei pidä säilyttää jääkaapissa pakkaamat- tomana.

Pakastusohjeita

Seuraavassa on muutamia tärkeitä ohjeita tehokkaan pakastamisen varmistamiseksi:

• 24 tunnin aikana pakastettavien elintarvikkeiden maksimimäärä on mainittu laitteen arvokilvessä.
• Ruokien pakastuminen kestää 24 tuntia. Tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.
• Pakasta vain korkealaatuisia, tuoreita ja puhdistettuja elintarvikkeita.
• Jaa ruoka pieniin annoksiin, jotta se pakastuu nopeasti ja täydellisesti. Tällöin voit myöhemmin sulattaa vain tarvitsemasi määrän.
• Kääri elintarvikkeet alumiinifolioon tai pakkaa muovipusseihin mahdollisimman ilmatii-viisti.
• Älä anna tuoreiden pakastamattomien ruokien koskea jo pakastuneita tuotteita, jotta niiden lämpötila ei nouse.

• Vähärasvaiset ruoat säilyvät paremmin kuin rasvaiset. Suola lyhentää elintarvikkeiden säilytysaikaa.

• Jos jääpaloja nautitaan suoraan pakastimesta otettuina, ne voivat aiheuttaa kylmävammoja.

• Merkitse pakastuspäivämäärä kaikkiin pakkauksiin, jotta voit helposti seurata säilytysaikoja.

Pakasteiden säilytysohjeita

Noudata seuraavia ohjeita varmistaaksesi laitteen parhaan suorituskyvyn:

• Tarkista, että kaupasta ostamasi pakasteet on säilytetty oikein.
• Laita pakasteet pakastimeen mahdollisimman nopeasti ostoksilla käynnin jälkeen.
• Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.
• Sulatettu pakaste pilaantuu nopeasti eikä sitä saa pakastaa uudelleen.
• Älä käytä tuotetta pakkaukseen merkityn viimeisen käyttöpäivän jälkeen.

HOITO JA PUHDISTUS

HUOMIO

Kytke laite irti verkkovirrasta ennen puhdistus- ja huoltotöiden aloittamista.

Laitteen jäähdytysyksikkö sisältää hiilivetyä; Jäähdytysyksikön huollon ja täytön saa suorittaa ainoastaan valtuutettu huoltoliike.

Säännöllinen puhdistus

Laite on puhdistettava säännöllisesti:

• Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella.
• Tarkista oven tiivisteet säännöllisesti ja pyyhi puhtaaksi.
• Huuhtele ja kuivaa huolellisesti.

Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita.

Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun.

Puhdista laitteen takapuolella sijaitsevat lauhdutin (musta ritilä) ja kompressori harjalla tai pölynimurilla. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energiaa.

Varo vahingoittamasta jäähdytysjärjestelmää.

Monet keittiön pintojen puhdistusaineet sisältävät kemikaaleja, jotka voivat vahingoittaa laitteen muoviosia. Tästä syystä laitteen ulkopintojen puhdistuksessa on suositeltavaa käyttää vain lämmintä vettä ja käsitiskiainetta.

Kun laite on puhdistettu, kytke se takaisin verkkovirtaan.

Jääkaapin sulattaminen

Normaalikäytössä huurretta poistuu automaattisesti jääkaappiosaston haihduttimesta ai-na moottorin kompressorin pysähtyessä. Sulatusvesi valuu laitteen takana, kompressorin yläpuolella sijaitsevaan kaukaloon, josta se haihtuu.

Jääkaappiosaston kanavan keskellä oleva sulatusveden tyhjennysaukko on tärkeää puhdistaa säännöllisin väliajoin, jotta vettä ei tulvi yli ja tipu ruokien päälle. Käytä puhdistuksessa mukana toimitettua välinettä, joka on kiinnitetty tyhjennysaukkoon.

Pakastimen hyllyihin ja yläosastoon muodostuu aina jonkin verran huurretta.

Sulata pakastin, kun huurrekerroksen paksuus on noin 3-5 mm.

Huurteen poistaminen:

• Irrota pistoke pistorasiasta tai kytke kodinkone pois toiminnasta.
• Poista pakastimesta kaikki elintarvikkeet, kääri ne paksulti sanomalehteen ja laita viileään paikkaan.
• Poista pakastimen vetolaatikot.
• Laita laatikoiden ympärille eristävää materiaalia, esimerkiksi huopa tai sanomalehtiä.

Voit nopeuttaa sulatusta laittamalla kuumaa vet- tä (ei kiehuvaa) sisältäviä astioita pakastimen si- sään.

- Irrota tyhjennyskanava säilytysasennosta, työnnä se laitteen sisään kuvan mukaisesti ja laita tyhjennysaukon alle astia sulatusveden keräämiseksi.

- Kun jää alkaa sulaa, raaputa se varovasti irti. Käytä puista tai muovista kaavinta.

- Kun kaikki jää on sulanut, puhdista sisäpinnat ja pyyhi ne kuiviksi ja laita tyhjennyskanava sen jälkeen takaisin säilytyspaikkaansa.

- Kytke laitteeseen virta ja siirrä pakasteet takaisin.

Kodinkoneen on suositeltavaa antaa toimia termostaattikytkimen suurimmassa asetuksessa muutaman tunnin ajan, jotta riittävä säilytyslämpötila saavutetaan mahdollisimman pian.

Älä koskaan käytä teräviä metalliesineitä huurteen poistamisessa haihduttimesta, sillä tä- mä voi vahingoittaa sitä. Älä yritä nopeuttaa sulatusta mekaanisilla tai muilla sellaisilla välineillä, joita valmistaja ei ole neuvonut käyttämään. Pakasteiden lämpötilan nousemi- nen sulatuksen aikana voi lyhentää niiden turvallista säilytysaikaa.

KÄYTTÖHÄIRIÖT

HUOMIO

Irrota pistoke pistorasiasta ennen kuin aloitat vianmäärityksen.

Sellaiset vianmääritystoimenpiteet, joita ei ole mainittu tässä käyttöohjeessa, on annetta-va ammattitaitoisen sähköasentajan tehtäväksi.

Laitteen toimintaan kuuluu tiettyjä ääniä (kompressorin ja kierrätyksen ääni). Tämä ei merkitse vikaa, vaan se kuuluu normaaliin toimintaan.

Häiriö Mahdollinen syy Korjaustoimenpide
Laite on äänekäs.	Laite ei ole kunnolla tuettu.	Tarkasta, että laite seisoo vakaas- ti (kaikki neljä jalkaa ovat lattialla).
Kompressori käy jatku- vasti.	Lämpötilan säädin on mahdolli- sesti säädetty väärin.	Säädä lämpötila korkeammaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta Oven sulke- minen.
Ovea on avattu liian usein. Älä pidä ovea auki pitempään		kuin on tarpeen.
Ruokatuotteen lämpötila on liian korkea.		Anna ruokien lämpötilan laskea huoneen lämpötilaan, ennen kuin laitat ne kaappiin.
Huoneen lämpötila on liian kor- kea.		Alenna huoneen lämpötilaa.
Vettä valuu jääkaapin ta- kaseinää pitkin.	Automaattisen sulatuksen aika- na takaseinässä oleva huurre su- laa.	Tämä on normaalia.
Vettä valuu jääkaapin si- sälle.	Veden tyhjennysaukko on tu- kossa.	Puhdista veden tyhjennysaukko.
Elintarvikkeet estävät veden va- lumisen vedenkeruukaukaloon.		Tarkista, että elintarvikkeet eivät kosketa takaseinään.
Vettä valuu lattialle.	Sulatusvesi ei poistu kompres- sorin yläpuolella olevaan haih- dutusastiaan.	Kiinnitä sulatusveden poistoput- ki haihdutusastiaan.
Huurretta ja jäätä muo- dostuu runsaasti.	Elintarvikkeita ei ole pakattu kunnolla.	Pakkaa tuotteet paremmin.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta Oven sulke- minen.
Lämpötilan säädin on mahdolli- sesti säädetty väärin.		Säädä lämpötila korkeammaksi.
Laitteen lämpötila on liian alhainen.	Lämpötilan säädin on mahdolli- sesti säädetty väärin.	Säädä lämpötila korkeammaksi.
Laitteen lämpötila on liian korkea.	Lämpötilan säädin on mahdollisesti säädetty väärin.	Säädä lämpötila alhaisemmaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta Oven sulke-minen.
Ruokatuotteen lämpötila on liian korkea.	liian korkea.	Anna ruokien lämpötilan laskea huoneen lämpötilaan, ennen kuin laitat ne kaappiin.
Jääkaappiin on laitettu paljon	ruokia samalla kertaa.	Laita jääkaappiin vähemmän ruokia yhdellä kertaa.
Jääkaapin lämpötila on liian korkea.	Laitteen kylmän ilman kierto ei toimi.	Tarkista kylmän ilman kierto.
Pakastimen lämpötila on liian korkea.	Tuotteet ovat liian lähellä toisi-aan.	Järjestä tuotteet siten, että kyl-mä ilma pääsee kiertämään nii-den välissä.
Laite ei toimi.	Virta on kytketty pois laitteesta.	Kytke virta laitteeseen.
Pistoke ei ole kunnolla kiinni	pis-torasiassa.	Kiinnitä pistoke kunnolla pistora-siaan.
Laitteeseen ei tule virtaa.	Pistor-asiassa ei ole jännitettä.	Kokeile kytkemällä pistorasiaan jokin toinen sähkölaite. Ota yh-teys sähköasentajaan.
Valo ei syty.	Lamppu on valmiustilassa. Sulje ja avaa ovi.
Lamppu on palanut. Lue ohjeet kohdasta "Lampun		vaihtaminen".

Jos laite ei edellä mainittujen tarkastusten jälkeenkään toimi oikein, ota yhteys valtuutettuun huoltoliikkeeseen.

Lampun vaihtaminen

1. Kytke laite irti verkkovirrasta.
2. Paina siirrettävää osaa, jotta lampun suojus (1) irtoaa.
3. Poista lampun suojus (2).
4. Vaihda lamppu saman tehoiseen lamp-puun, joka on tarkoitettu erityisesti ko-dinkoneisiin.
5. Kiinnitä lampun suojus takaisin paikalleen.
6. Kytke laite verkkovirtaan.
7. Avaa ovi. Tarkista, että valo syttyy.

1. Puhdista oven tiivisteet.

2. Säädä ovea tarvittaessa. Lue ohjeet kohdasta Asennus.

3. Vaihda tarvittaessa vaurioituneet oven tiivisteet. Ota yhteys valtuutettuun huoltolikkeeseen.

TEKNISET TIEDOT

Mitat
Korkeus 1850 mm
Leveys 595 mm
Syvyys 648 mm
Lämmönnousuaika 20 h

Tekniset tiedot löytyvät arvokilvestä, joka on sijoitettu laitteen sisälle vasemmalle puolelle, sekä energiamerkinnästä.

ASENNUS

VAROITUS!

Lue huolellisesti turvallisuusohjeet oman turvallisuutesi ja laitteen asianmukaisen toimin-nan varmistamiseksi, ennen kuin aloitat laitteen asennuksen.

Sijoittaminen

Asenna laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:

Ilmastoluokka Ympäristön lämpötila
SN +10 °C - 32 °C
N +16 °C - 32 °C
ST +16 °C - 38 °C
T +16 °C - 43 °C

Sijoituspaikka

Kodinkone on paras asentaa etäälle lämmönläh- teistä, kuten lämpöpattereista, vedenlämmitti- mistä, suorasta auringonpaisteesta jne. Tarkista, että ilma pääsee kiertämään vapaasti laitteen ta- kana. Jos kodinkone sijoitetaan keittiökaapin ala- puolelle, sen yläreunan ja keittiökaapin välillä tu- lee olla vähintään 100 mm parhaan suoritusky- vyn varmistamiseksi. Mahdollisuuksien mukaan tulee kuitenkin välttää kodinkoneen sijoittamista keittiökaapin alapuolelle. Kodinkone voidaan sää- tää tarkasti vaakatasoon sen pohjassa olevan yh- den tai useamman säätöjalan avulla.

VAROITUS!

Kodinkone on tarvittaessa voitava kytkeä irti verk- kovirrasta, minkä vuoksi pistokkeen on oltava helposti ulottuvilla asennuksen jälkeen.

Sähköliitäntä

Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taa- juus vastaavat verkkovirran arvoja.

Laite on kytkettävä maadoitettuun pistorasiaan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon laite kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.

Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu.

Tämä laite vastaa Euroopan yhteisön. direktiivejä.

Takaosan välikappaleet

Käyttöohjeen pussissa on kaksi välikappaletta, jotka on kiinnitettävä laitteeseen kuvan mukaisesti.

Löysää ruuvit ja aseta välikappale ruuvin kannan alle. Kiristä lopuksi ruuvit.

Kun sijoitat kodinkoneen paikalleen, tarkista, että se on vaakatasossa. Voit säätää kodinkoneen vaakatasoon sen pohjassa etupuolella olevilla säätöjaloilla.

Hyllyjen kiinnikkeiden irrottaminen

Hyllyt on kiinnitetty kuljetuksen ajaksi kiinnikkeillä, jotka estävät niiden liikkumisen ja vaurioitu-misen.

Irrota kiinnikkeet seuraavasti:

1. Siirrä kiinnikkeitä nuolen (A) suuntaan.
2. Nosta hyllyä takaosasta ja vedä eteenpäin, kunnes se vapautuu (B).
3. Poista kiinnikkeet (C).

Oven kätisyyden vaihtaminen

VAROITUS!

Irrota virtajohto pistorasiasta ennen kuin aloitat mitään toimenpiteitä.

Avautumissuunnan vaihdossa tarvitaan toinen henkilö, joka pitelee kodinkoneen ovia tu- kevasti toimenpiteiden aikana.

1. Avaa ovet. Ruuvaa keskimmäinen sara-na (m2) irti. Poista muovinen välilevy (m1).
2. Irrota välikappale (m6) ja siirrä se sara-natapin (m5) toiselle puolelle.
3. Irrota ovet.
4. Irrota keskimmäisen saranan vasemmanpuoleisen suojuksen tappi (m3,m4) ja siirrä se toiselle puolelle.

5. Kiinnitä keskimmäisen saranan (m5) tappi alaoven vasemmanpuoleiseen reikään.

6. Poista suojus (b1) työkalun avulla. Ruu- vaa alasaranan tappi (b2) ja välikappale (b3) irti ja kiinnitä ne vastakkaiselle puo- lelle.

7. Kiinnitä suojus (b1) vastakkaiselle puolelle.

8. Irrota kummankin oven yläosassa ole- vat tulpat (1) ja siirrä ne toiselle puolelle.

9. Irrota kahva. Ruuvaa kahvan ylempi kannatin irti kahvan tangosta (h1). Ruuvaa kahvan alempi kannatin irti ovesta (h2).

Ruuvaa kahvan ylempi kannatin irti ovesta (h3).

1. Asenna kahva vastakkaiselle puolelle. Kiinnitä kahvan kannatin ruuveilla oveen (h4). Käännä kahvan kannatinta kahvan tangon avulla ja kiinnitä ne ruu- veilla oveen (h5) ja asennettuun kah- van kannattimeen (h6).

2. Työnnä alaovi alasaranan tappiin (b2).

3. Aseta keskisarana (m2) alaoven vasem-paan reikään.

4. Kierrä yläsaranan tappi (t1) auki ja aseta se vastakkaiselle puolelle.

5. Sovita yläovi yläsaranan tappiin.

6. Työnnä yläovi keskisaranan tappiin (m5) kallistaen kevyesti molempia ovia.

7. Kierrä keskisarana (m2) takaisin kiinni. Muista kiinnittää paikalleen myös muovinen välilevy (m1).

Tarkista lopuksi seuraavat seikat:

• Kaikki ruuvit on kiristetty.

- Magneettitiiviste on tarttunut tiukasti kaappiin.

- Ovi avautuu ja sulkeutuu kunnolla.

Jos sijoituspaikan ympäristölämpötila on alhainen (esim. talvella), tiiviste ei välttämättä tartu hyvin. Odota tässä tapauksessa, että tiiviste kiinnittyy itsestään.

Jos et halua suorittaa edellä kuvattuja toimenpiteitä itse, voit ottaa yhteyttä valtuutettuun huoltoliikkeeseen. Huoltoliikkeen ammattitaitoinen asentaja vaihtaa oven kätisyyden korvausta vastaan.

YMPÄRISTÖNSUOJELU

Tuotteeseen tai sen pakkaukseen merkitty symboli 📋osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen.

Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.
